Type de produit	Roue de lancement pour tableau arrière
Marque	Vevor
Modèle	CYXSL12600
Diamètre du pneu	32 cm (12,6 pouces)
Capacité de charge maximale	272 kg (600 lb)
Matériau des bras	Alliage d'aluminium
Matériau du pneu	Caoutchouc
Matériau des fixations	Acier inoxydable 304L
Nombre de roues	2
Type de pneu	Gonflable
Utilisation	Remorquage manuel sur courte distance
Usage recommandé	Bateaux pneumatiques de moins de 4 m
Épaisseur de tableau adaptée	≤ 36 mm
Contenu du colis	Roues (2), piédestal (2), supports (2), vis, écrous, clé à ergot
Entretien	Rinçage à l'eau douce après usage, lubrification régulière des roulements
Sécurité	Ne pas utiliser pour remorquage motorisé, tenir à l'écart des enfants
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (Australie)	SIHAO PTY LTD, Eastwood NSW
Importateur (États-Unis)	Sanven Technology Ltd, Rancho Cucamonga CA

FOIRE AUX QUESTIONS - CYXSL12600 Vevor

Quelle est la capacité de charge de la roue de lancement Vevor CYXSL12600 ?

La capacité de charge maximale est de 272 kg (600 lb).

Cette roue de lancement est-elle adaptée à mon bateau pneumatique ?

Elle convient aux bateaux pneumatiques de moins de 4 m de long.

Comment installer la roue de lancement sur le tableau arrière ?

Percez des trous de 8,5 mm, fixez le piédestal avec les vis et écrous fournis, puis montez les supports et les roues. Utilisez du mastic d'étanchéité pour éviter les infiltrations d'eau.

Quel entretien est nécessaire pour cette roue de lancement ?

Rincez à l'eau douce après chaque utilisation et appliquez régulièrement de la graisse à base de lithium ou de l'huile lubrifiante dans les roulements. Les fixations en acier inoxydable nécessitent un entretien antirouille.

Puis-je utiliser cette roue pour remorquer mon bateau avec une voiture ?

Non, cette roue est uniquement conçue pour un remorquage manuel sur de courtes distances. Ne l'utilisez pas avec un véhicule motorisé.

Que faire si les roues sont difficiles à tourner ?

Appliquez de la graisse lubrifiante ou de l'huile dans le trou du roulement et le manchon. Assurez-vous que les roues sont correctement alignées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec foret de 8,5 mm, d'une clé à molette de 13 mm, d'une clé réglable, d'un tournevis cruciforme, et d'un produit d'étanchéité.

Les vis fournies sont-elles adaptées à mon tableau arrière ?

Les vis conviennent pour une épaisseur de tableau arrière jusqu'à 36 mm.

Où trouver l'assistance technique pour ce produit ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie.

Le pneu est-il gonflable ?

Oui, le pneu est gonflable pour faciliter le déplacement manuel.

MODE D'EMPLOI CYXSL12600 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Roue de mise à l'eau du tableau arrière

MODÈLE : CYXSL12600

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lancement du tableau arrière Roue

MODÈLE : CYXSL12600

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Modèle	CYXSL12600
Diamètre du pneu	12,6"/32 cm
Capacité de charge maximale	600 lb/272 kg
Matériau des bras de roue	Alliage d'aluminium
Matériau du pneu	Caoutchouc

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser

ou d'entretenir ce produit. Le non-respect de ces avertissements et

instructions peut entraîner des blessures corporelles ou des dommages matériels.

propriété.

AVERTISSEMENT :

1. Évitez que les enfants n'utilisent des guides d'ancrage pour le sable. Ce produit n'est pas un jouet. Ne permettez pas aux enfants de jouer avec.
2. Tenir à l'écart des objets pointus, des lames et autres objets.

PRÉCAUTIONS D'INSTALLATION

1. Installez l'appareil uniquement en suivant ces instructions. Une installation incorrecte peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'installation.
3. Gardez la zone d'installation propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'installation.
5. Ne pas installer lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement installé.

CONSERVEZ CES INSTRUCTIONS

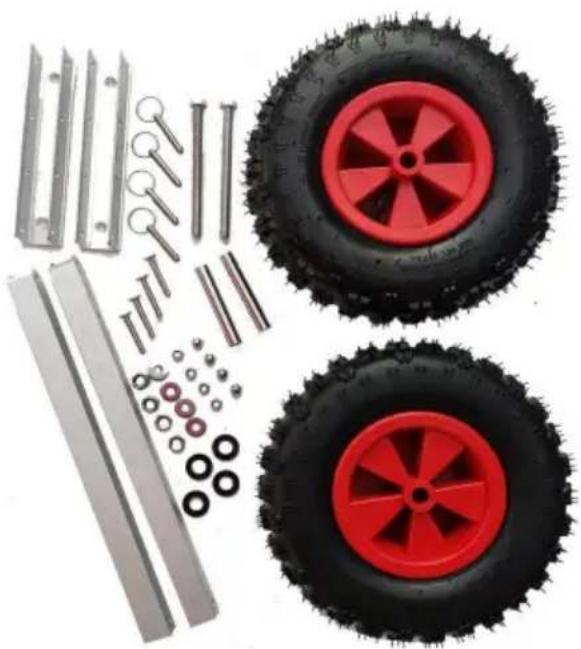

LISTE DE COLISAGE

Préparation des outils :

Règle, crayon, perceuse électrique

d'étanchéité, clé à molette (13#) et réglable

clé (2 pièces ou étau à mâchoires parallèles),

tournevis cruciforme, chiffons,

huile lubrifiante ou à base de lithium

graisse, etc.

Pas d'image Numéro de pièce Qté Pas d'image						Numéro de pièce Qté
UN		Roue	2 B			Clé à ergot
C		Piédestal	2 D			Support
ET		Rondelle en nylon M16	4	F		Grande rondelle M8
G		Vis M12*150	2 heures			Manchon d'arbre
		Écrou M8	4	J		Contre-écrou M8
K		Écrou M12	2	L		Contre-écrou M12
M		Vis M8*50 4

MODE D'EMPLOI

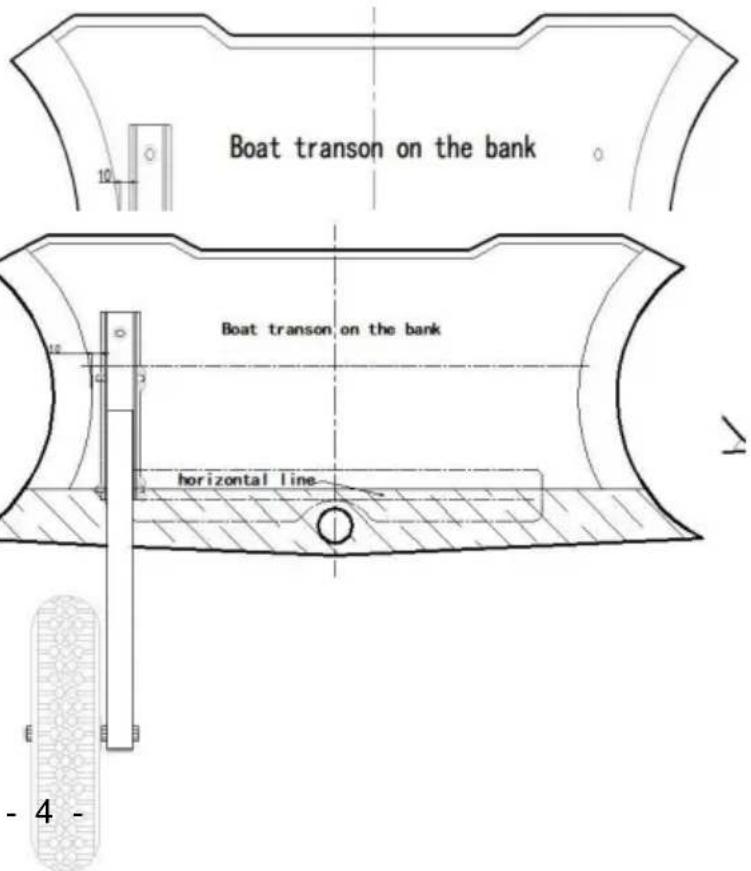

Étape 1 : Élévation du tableau arrière du bateau, placez la roue de lancement du tableau arrière A à proximité du tableau arrière, ajustez la distance (haut, bas, gauche et droite) et assurez-vous de le placer dans un endroit approprié pour l'installation, Tracez une ligne horizontale pour assurer l'équilibre des deux roues de lancement du tableau arrière après l'installation, les dimensions sur la figure sont uniquement à titre de référence.

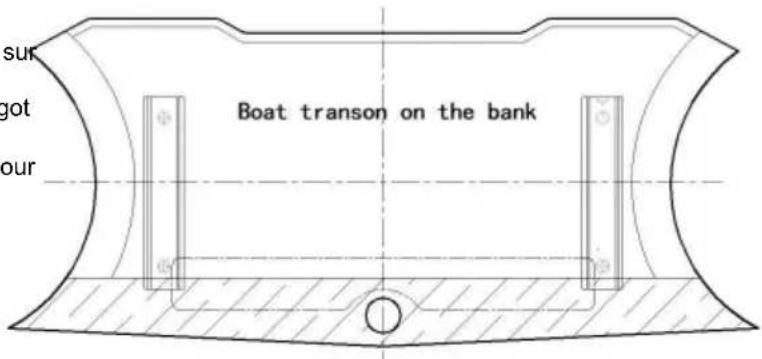

Étape 2 : Placez le piédestal C près de la ligne horizontale (dessinée à l'étape 1)

Ajustez la distance du piédestal (gauche et droite), marquez l'emplacement de chaque trou avec un marqueur ou une marque d'emplacement de chaque trou en traçant un chemin avec un compas et une règle, puis en perçant des trous verticaux avec une perceuse portative électrique, le diamètre du foret est d'environ 8,5 mm, la vitesse de perçage doit être lente pour éviter d'endommager le tableau arrière.

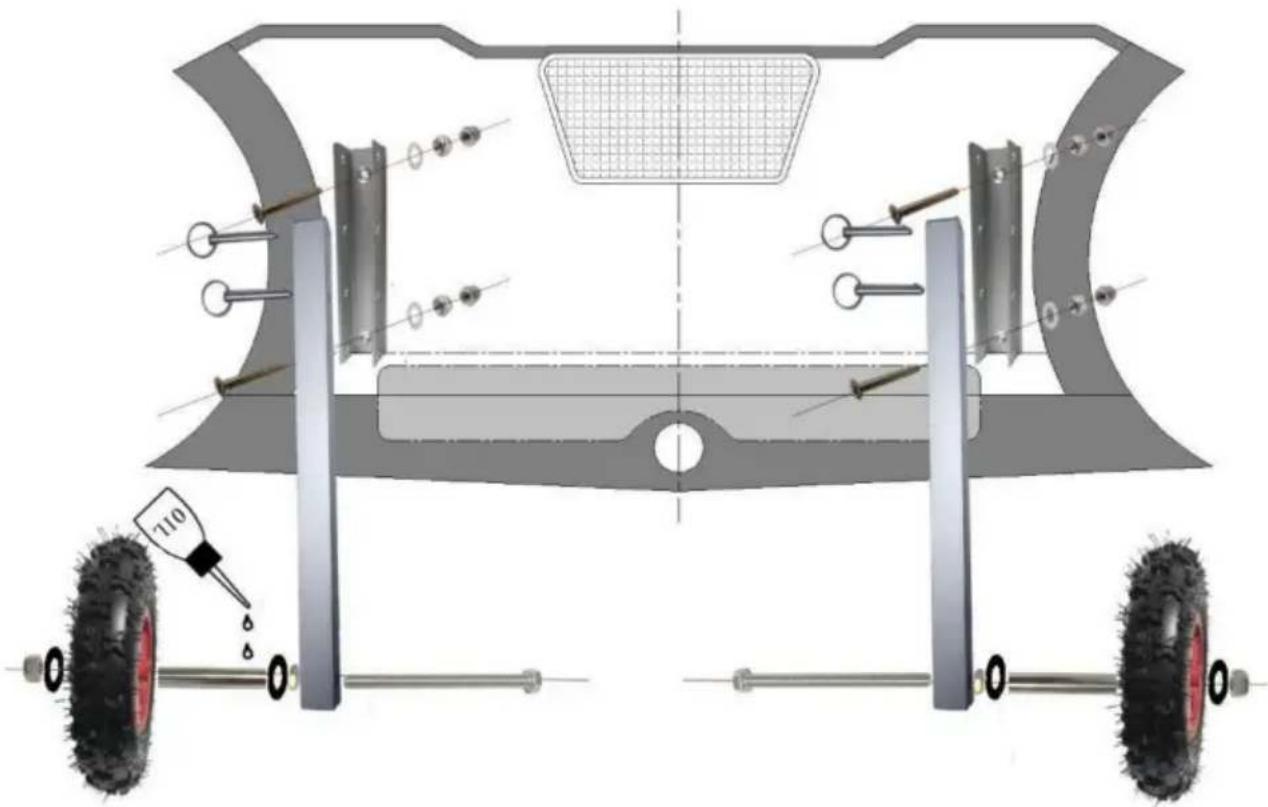

Étape 3 : Installation du piédestal C sur le tableau arrière serrer avec

vis M, rondelle F, écrou I et écrou J.

Remarque : 1. Pour empêcher l'eau de pénétrer dans le tableau arrière, appliquez de la pâte d'étanchéité sur les vis et les trous ; 2. Lors de la fixation du piédestal, les plaques en acier inoxydable sont placées à l'intérieur du tableau arrière.

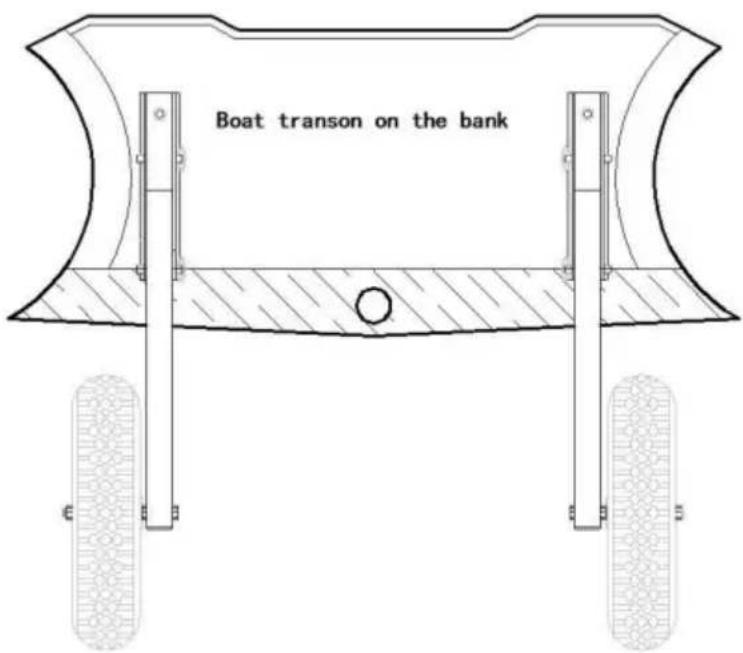

Étape 4 : Installation des supports D et des roues A sur les socles de placement terminés C avec la clé à ergot B. Tournez le support D et la roue de haut en bas pour vérifier que la roue s'adapte correctement. Afin de garantir que

les roues tournent de manière flexible, veuillez mettre de la graisse à base de lithium ou de l'huile lubrifiante à l'intérieur du trou du roulement avant utilisation.

Notes pour le tableau arrière du modèle C : installation et fonctionnement de la roue de lancement :

1. Les supports du tableau arrière et les roues de lancement sont fabriqués à partir de tubes carrés en alliage d'aluminium (spécification : 30*30*3 mm),

les socles sont fabriqués à partir de plaques d'alliage d'aluminium (épaisseur : 3-4 mm). Les vis, etc., utilisent toutes un matériau en acier inoxydable 304 L. Le matériau en acier inoxydable 304 L nécessite un entretien régulier : rincez à l'eau douce après utilisation et appliquez de l'huile lubrifiante antirouille, etc.

1. Ce produit convient aux bateaux pneumatiques dont la longueur est inférieure à 4 m. Les vis fournies sont adaptées à l'épaisseur du tableau arrière de 36 mm ou moins.
2. La roue est gonflable, elle n'est pas destinée à une utilisation sur autoroute, sans roulement, elle convient à une utilisation sur de courtes distances par traînage manuel. Veuillez ne pas utiliser de voiture, de moto ou de voiture à batterie pour traîner rapidement, afin d'éviter d'endommager les roues.
3. Veuillez ajouter régulièrement de l'huile lubrifiante ou de la graisse à base de lithium dans le trou du roulement et le manchon du roulement.

Fabricant : Shanghai Muxin Muye Youxiangongsi. Adresse :

Shuangchenglu 803 nong 11 hao 1602 A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importé en AUS : SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122.

Australie Importé aux

USA : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.
