BEDIENUNGSANLEITUNG CYXSL12600 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Stapellauf per Heckspiegel Rad

MODELL: CYXSL12600

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	CYXSL12600
Reifendurchmesser	12,6"/32 cm
Maximale Tragfähigkeit	600 Pfund/272 kg
Material der Radarme	Aluminiumlegierung
Reifenmaterial	Gummi

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen.

oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller

Eigentum.

WARNUNG:

1. Vermeiden Sie, dass Kinder Sandankerführungen verwenden. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern, damit zu spielen.
2. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Installieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Installation kann zu Gefahren führen.
2. Tragen Sie während der Installation eine ANSI-geprüfte Schutzbrille und robuste Arbeitshandschuhe.
3. Halten Sie den Installationsbereich sauber und gut beleuchtet.
4. Halten Sie während der Installation unbeteiligte Personen vom Bereich fern.
5. Nicht installieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig installierte Produkte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

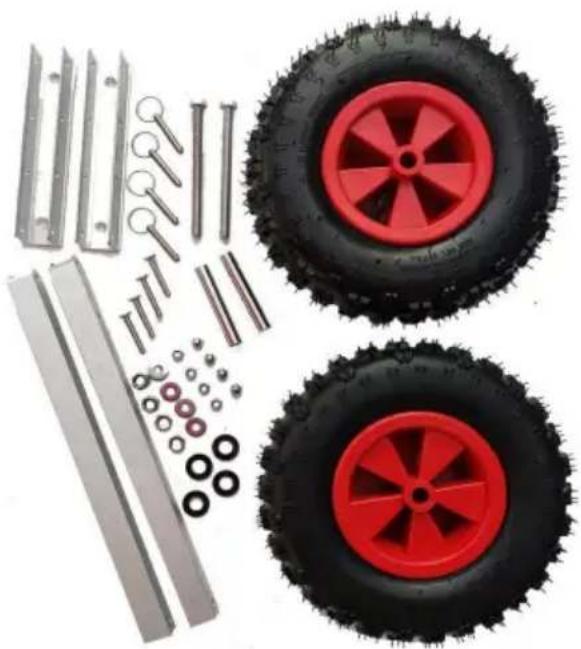

PACKLISTE

Werkzeugvorbereitung:

Lineal, Bleistift, tragbare elektrische

Bohrmaschine, Bohrer (ÿ 8,5 mm),

Dichtungsgummi, Stehschlüssel (13#) und verstellba

Schraubenschlüssel (2 Stück oder

Parallelschraubstock),

Kreuzschraubendreher, Lappen, Schmieröl oder Lithiun

Fett usw.

Kein	Bild Teilenummer	Menge Kein Bild			Teilenummer Menge
A		Rad	2 B		PIN-Schlüssel
C		Sockel	2 T		Klammer
UND		Nylon-UnterlegscheibeM16	4	[F]	Große UnterlegscheibeM8
G		SchraubenM12*150	2 H		Wellenhülse
		Mutter M8	4	J	[Kontermutter M8 4
K		Mutter M12	2	M	[Kontermutter M12 2
M		Schraube M8*50	4

GEBRAUCHSANWEISUNG

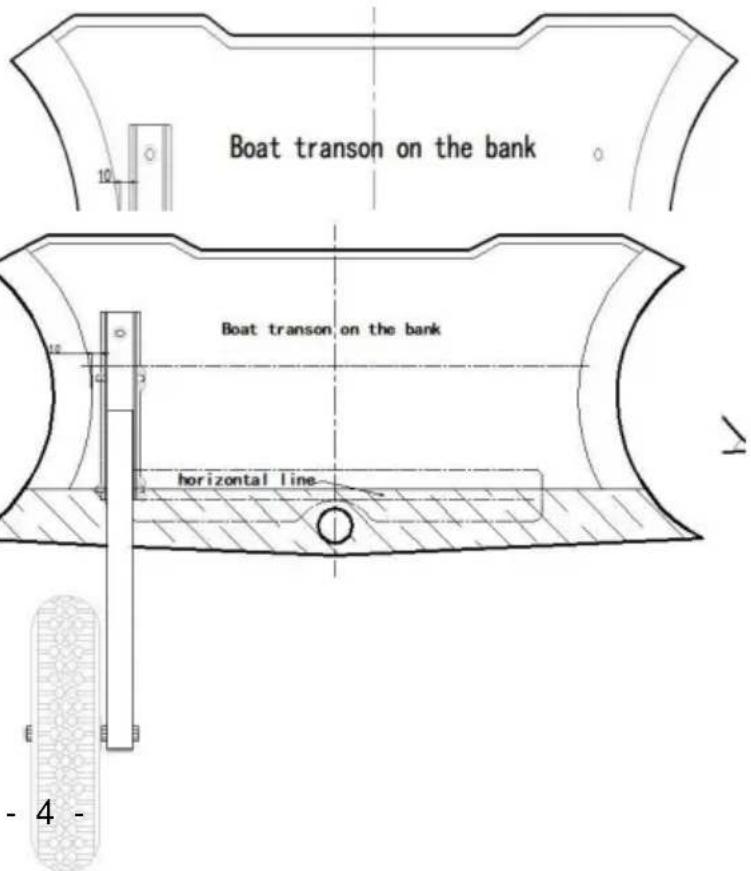

Schritt 1: Anheben des Heckspiegels. Das Heckspiegel-Startrad A in die Nähe des

Passen Sie den Abstand (oben, unten, links und rechts) des Heckspiegels an und stellen Sie sicher, dass Sie ihn an einer für die Installation geeigneten Stelle platzieren. Zeichnen Sie eine horizontale Linie, um das

Gleichgewicht der beiden Heckspiegel-Starträder nach der Installation sicherzustellen. Die Abmessungen in der Abbildung dienen nur als Referenz.

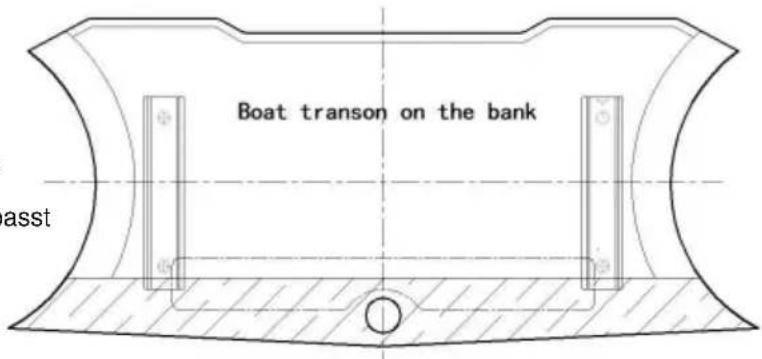

Schritt 2: Platzieren Sie den Sockel C nahe der horizontalen Linie (wurde in Schritt 1 gezeichnet)

Passen Sie den Abstand für den Sockel (links und rechts) an. Markieren Sie die Position jedes Loch mit einem Marker oder markieren Sie die Position Zeichnen Sie mit Zirkel und Lineal den Weg für jedes Loch an und bohren Sie dann mit einer tragbaren elektrischen Bohrmaschine vertikale Löcher. Der Bohrerdurchmesser beträgt etwa 8,5 mm. Die Bohrgeschwindigkeit sollte niedrig sein, um eine Beschädigung des Querbalkens zu vermeiden.

Schritt 3: Montage des Sockels C am Querbalken mit

Schraube M und Unterlegscheibe F und Mutter I und Mutter J.

Hinweis: 1. Um zu verhindern, dass Wasser in das Querstück eindringt, sollten Sie an den Schrauben und Löchern Dichtungsgummi

verwenden. 2. Beim Befestigen des Sockels werden die Edelstahldichtungen an der Innenseite des Querstücks angebracht.

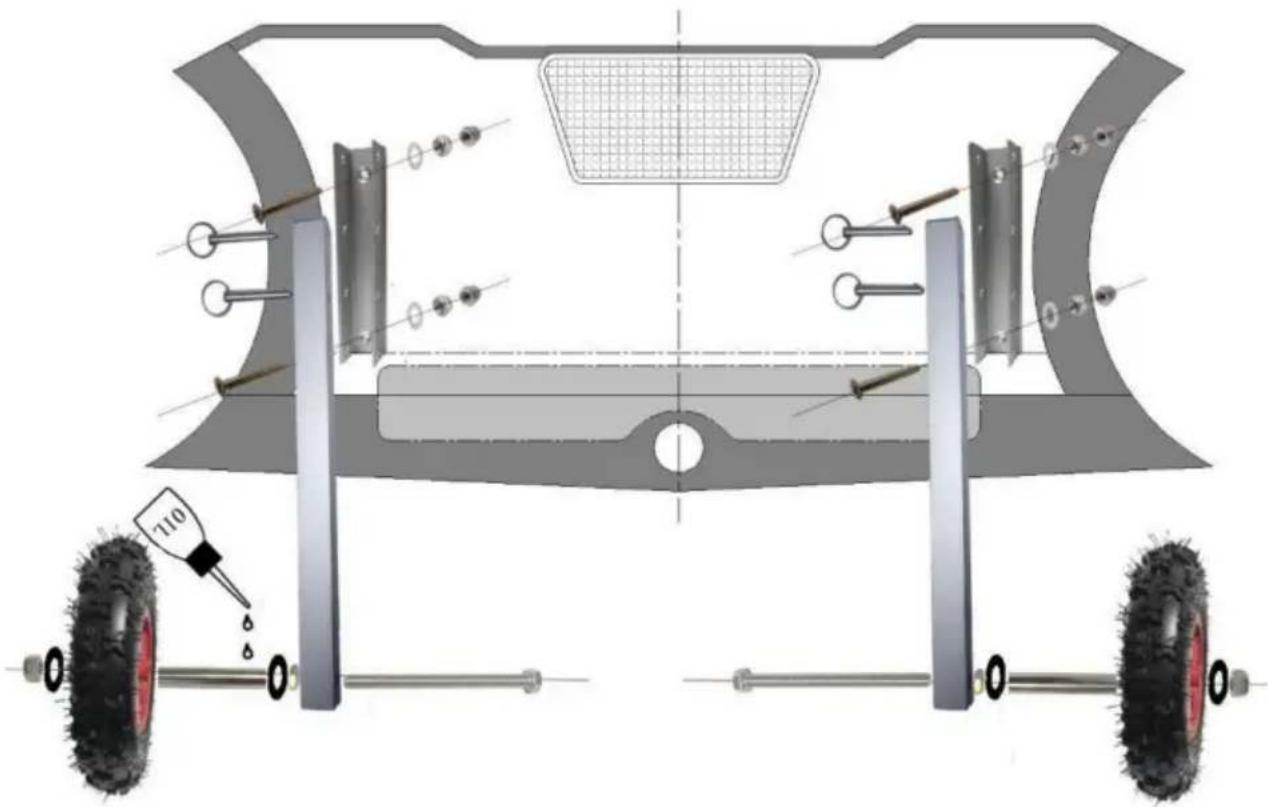

Schritt 4: Montieren Sie die Halterungen D und Räder A mit dem Stiftschlüssel B auf den fertigen Stellfüßen C. Drehen Sie die Halterung D und das Rad auf und ab, um zu prüfen, ob das Rad gut passt oder nicht. Um sicherzustellen, dass

Räder drehen sich flexibel, bitte setzen Sie Lithiumbasiertes Fett oder Schmieröl in die Lagerbohrung einbringen, bevor benutze sie.

Hinweise zum Heckspiegel Modell C Installation und Betrieb des Sliprads:

1. Die Halterungen des Querbalkens

Das Sliprad besteht aus Vierkantrohren aus Aluminiumlegierung (Spezifikation: 30**30*3 mm), die Sockel bestehen aus einer

Platte aus Aluminiumlegierung (Dicke: 3–4 mm), die Schrauben usw. sind alle aus 304 L Edelstahl gefertigt. Der 304 L Edelstahl muss regelmäßig gewartet werden. Nach dem Gebrauch muss er mit Süßwasser abgespült und mit Rostschutzöl behandelt werden usw.

1. Dieses Produkt ist für Schlauchboote mit einer Länge von weniger als 4 m geeignet. Die mitgelieferten Schrauben sind für eine Heckspiegeldicke von 36 mm geeignet. und weniger als 36 mm.

2. Das Rad ist ein aufblasbares Rad, es ist nicht für den Einsatz auf Autobahnen geeignet, es hat keine Lager, es ist für den Einsatz über kurze Distanzen durch manuelles Ziehen geeignet. Bitte verwenden Sie kein Auto, Motorrad oder Batterieauto zum schnellen Ziehen, um zu verhindern, dass die Räder beschädigt werden.

3. Bitte geben Sie regelmäßig Schmieröl oder Lithiumfett in das Lagerloch und die Lagerhülse.
