CYXSL15300 - Startrolle Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Startrad für die Heckplatte
Modell	CYXSL15300
Marke	Vevor
Reifendurchmesser	15,1 Zoll (38,5 cm)
Maximale Belastbarkeit	300 lb (136 kg)
Material der Radarme	Aluminiumlegierung
Reifenmaterial	Gummi
Kompatibilität mit Booten	Schlauchboote mit einer Länge unter 4,5 m
Geeignete Heckplattendicke	Bis zu 36 mm
Empfohlener Reifendruck	25 PSI
Verwendungszweck	Manuelles Ziehen auf kurze Distanz, nicht für Autobahn oder motorbetriebene Fahrzeuge
Material der Befestigungselemente	Edelstahl 304L
Erforderliche Installationswerkzeuge	Elektrische Bohrmaschine, Bohrer Ø6,5 mm, Rollgabelschlüssel, Schraubendreher, Dichtungsmasse
Packungsinhalt	2 Räder, 2 Sockel, 2 Halterungen, 2 große Achsen, 2 kleine Achsen, Schrauben, Unterlegscheiben, Muttern, Splinte
Wartung	Nach Gebrauch mit Süßwasser abspülen, regelmäßig mit Öl oder Lithiumfett schmieren
Sicherheitshinweise	ANSI-Schutzbrille und Handschuhe tragen, sauberen und gut beleuchteten Arbeitsbereich, nicht unter Einfluss von Alkohol oder Medikamenten verwenden
Unterstützung und Garantie	www.vevor.com/support

Häufig gestellte Fragen - CYXSL15300 Vevor

Wie installiere ich das Startrad Vevor CYXSL15300?

Die Installation erfordert das Bohren von 6,5 mm vertikalen Löchern in die Heckplatte, nachdem eine horizontale Linie zur Ausrichtung markiert wurde. Befestigen Sie die Sockel mit den mitgelieferten Schrauben und Unterlegscheiben, und verwenden Sie Dichtungsmasse auf den Schrauben. Montieren Sie dann die Halterungen und Räder. Siehe Anleitung für detaillierte Schritte.

Welches maximale Gewicht kann dieses Rad tragen?

Die maximale Belastbarkeit beträgt 300 lb (136 kg), vorausgesetzt das Produkt ist korrekt und vollständig installiert.

Ist dieses Rad mit allen Booten kompatibel?

Es ist für Schlauchboote mit einer Länge von unter 4,5 m und für eine Heckplattendicke bis zu 36 mm ausgelegt.

Welcher Reifendruck ist erforderlich?

Der empfohlene Druck beträgt 25 PSI. Nicht überfüllen und zu schnelles Aufpumpen vermeiden.

Kann dieses Rad mit einem motorisierten Fahrzeug verwendet werden?

Nein, es ist für manuelles Ziehen auf kurze Distanz vorgesehen. Nicht mit einem Auto, Motorrad oder batteriebetriebenen Fahrzeug verwenden, um Schäden an den Rädern zu vermeiden.

Wie wird das Startrad gewartet?

Nach Gebrauch mit Süßwasser abspülen. Tragen Sie regelmäßig rostschützendes Schmieröl oder Lithiumfett auf die Lager und Achsen auf, um eine flexible Drehung zu gewährleisten.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine elektrische Bohrmaschine mit einem 6,5 mm Bohrer, ein Lineal, einen Bleistift, einen Rollgabelschlüssel, einen Kreuzschlitzschraubendreher, Dichtungsmasse und Lappen.

Sind die Befestigungselemente aus Edelstahl?

Ja, alle Schrauben, Muttern und Unterlegscheiben sind aus Edelstahl 304L für Korrosionsbeständigkeit.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Tragen Sie eine ANSI-Schutzbrille und robuste Arbeitshandschuhe während der Installation. Halten Sie den Arbeitsbereich sauber und gut beleuchtet, und arbeiten Sie nicht unter Einfluss von Alkohol oder Medikamenten. Halten Sie Kinder fern.

Wo finde ich Hilfe oder Garantie?

Technische Unterstützung und das elektronische Garantiezertifikat finden Sie auf www.vevor.com/support.

BEDIENUNGSANLEITUNG CYXSL15300 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

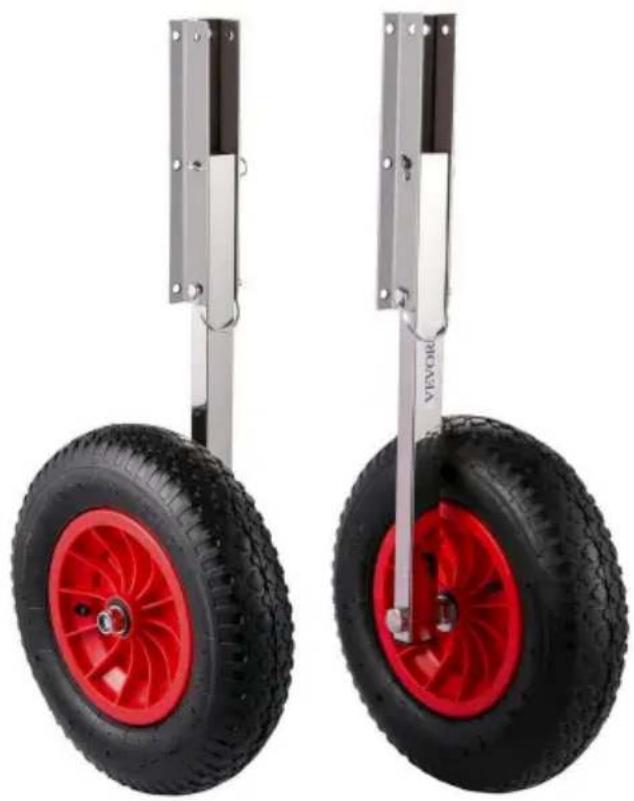

Stapellauf per Heckspiegel Rad

MODELL: CYXSL15300

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns bisher:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	CYXSL15300
Reifendurchmesser	15,1"/38,5 cm
Maximale Tragfähigkeit	300 lbs/136 kg
Material der Radarme	Aluminiumlegierung
Reifenmaterial	Gummi

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie es in Betrieb nehmen oder Wartung an diesem Produkt durchführen. Bei Nichtbeachtung dieser Warnungen und Anweisungen können Verletzungen oder die Beschädigung wertvollen Eigentums auftreten.

WARNUNG:

1. Vermeiden Sie, dass Kinder Sandankerführungen verwenden. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen.
2. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Installieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Installation kann zu Gefahren führen.
2. Tragen Sie während der Installation eine ANSI-geprüfte Schutzbrille und robuste Arbeitshandschuhe.
3. Halten Sie den Installationsbereich sauber und gut beleuchtet.
4. Halten Sie während der Installation unbeteiligte Personen vom Bereich fern. 5. Nicht installieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig installierte Produkte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PACKLISTE

Werkzeugvorbereitung: Lineal, Bleistift, tragbare elektrische Bohrmaschine, Bohrer (Ø 6,5 mm), Dichtungsgummi, Steckschlüssel (13#) und verstellbarer Schraubenschlüssel (2 Stück oder Parallelschraubstock), Kreuzschraubendreher, Lappen, Schmieröl oder Lithiumfett usw.

Kein	Bild	Teilenummer Menge	No Bild			Teil Nummer	Menge
A		Rad	2	B		PIN-Schlüssel	4
C		Sockel Klammer	2 T				2
UNI		Edelstahl Unterlegscheibe M20	4	F		Große Unterlegscheibe M6	12
G		Schrauben M16*160	2	H		Großer Schaft Ärmel	2
		Kleiner Schaff Ärmel	2	J		Kontermutter M6	12
K		Mutter M16	2	M		Kontermutter M16	2
M		Schraube M6*50	12

GEBRAUCHSANWEISUNG

Installation und Betrieb des Heck-Schieberads:

1. Modell E1 Transom Startrad sind aus Aluminiumlegierung und Stahlquadratrohren (Spezifikation: 38 x 25 mm), die Sockel bestehen aus Aluminiumlegierungsplatten (Dicke: 3-4 mm). Für die Pflege von Aluminiumlegierungen ist warmes Wasser mit Schmiermittel oder neutralem Reinigungsmittel zu verwenden. Saure oder alkalische Reinigungsmittel sind nicht erlaubt. Die Schrauben usw. sind alle aus 304L Edelstahl, das Edelstahlmaterial muss regelmäßig gewartet werden. Spülen Sie es nach dem Gebrauch mit frischem Wasser und tragen Sie Anti-Rost-Schmieröl auf. 2. Dieses Produkt ist geeignet für aufblasbare Boote mit einer Länge von weniger als 4,5 m. Die mitgelieferten Schrauben sind für eine Querbalkendicke von 36 mm oder weniger geeignet.
2. Das Rad ist ein Luftrad, das für kurze Strecken durch manuelles Ziehen geeignet ist. Es ist nicht für den Einsatz auf der Autobahn geeignet und hat keine Lager. Bitte verwenden Sie kein Auto, Motorrad oder Batterieauto zum schnellen Ziehen, um eine Beschädigung der Räder zu vermeiden. 4. Bitte fügen Sie regelmäßig Schmieröl oder Lithiumfett in Lagerloch und Lagerhülse ein.
3. Der empfohlene Reifendruck beträgt 25 PSI. Pumpen Sie ihn nicht zu schnell auf.

Installations- und Betriebsanleitung für das Heck-Slipperrad:

Werkzeugvorbereitung: Lineal, Bleistift, elektrische tragbare Bohrmaschine, Bohrer (Ø 6,5 mm),

Dichtungsgummi, Stehschlüssel (E1: 10#) und verstellbarer Schraubenschlüssel (2 Stück oder Parallelbacken-

Schraubstock), Lappen, Schmieröl oder Fett auf Lithiumbasis usw.

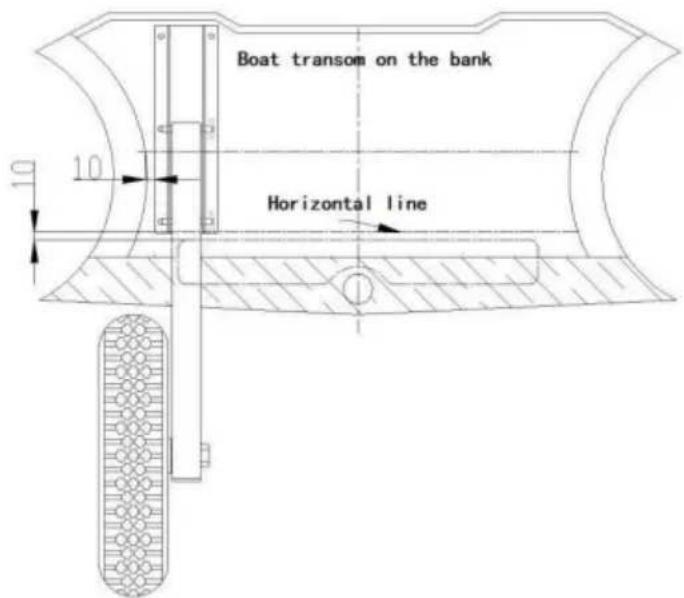

Schritt 1: Anzeichnen des Heckspiegels. Setzen Sie das Heck-Slipperrad in die Nase des

Querbalkens, stellen Sie den Abstand ein (oben, unten, links und rechts) und stellen Sie sicher, dass es an

einen geeigneten Ort für die Installation passt. Zeichnen Sie eine horizontale Linie, um das Gleichgewicht zu gewährleisten

der beiden Heck-Slipperräder nach der Montage. Die Abmessungen in der Abbildung

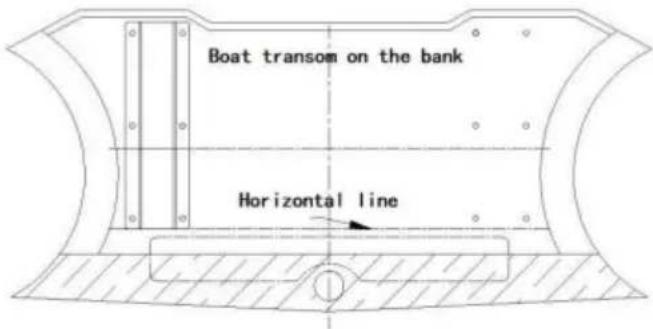

Schritt 2: Platzieren Sie den Sockel nahe der horizontalen Linie (die in Schritt 1 gezeichnet wurde).

Passen Sie den Abstand für den Sockel (links und rechts) an. Markieren Sie die Position des Lochs mit einem

Markierstift oder markieren Sie die Position eines Lochs, indem Sie den Weg mit Zirkel und Lineal zeichnen.

Dann bohren Sie vertikale Löcher mit einer elektrischen Handbohrmaschine. Der Bohrerdurchmesser beträgt etwas

6,5 mm. Die Bohrgeschwindigkeit sollte langsam sein, um eine Beschädigung des Querbalkens zu vermeiden.

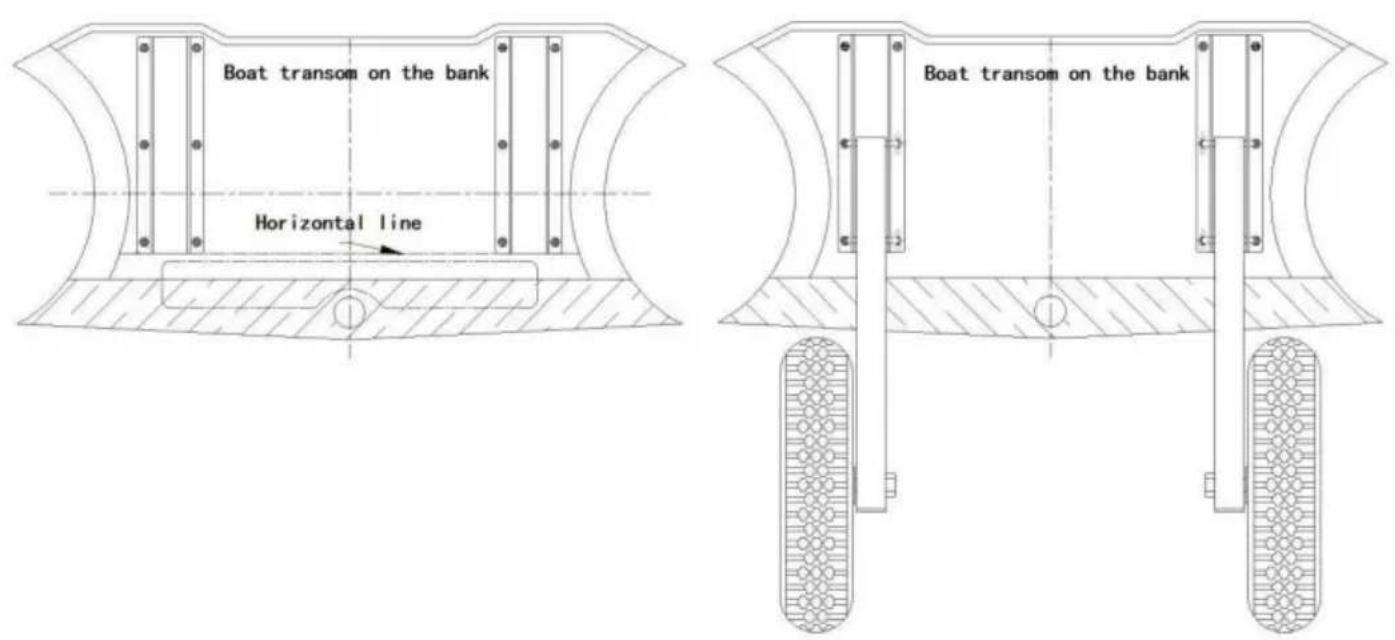

Schritt 3: Den Sockel am Querbalken anbringen und mit Schrauben festziehen.

Hinweis: 1. Um zu verhindern, dass Wasser in den Querbalken eindringt, sollten Sie an beiden Seiten Dichtungsgummi verwenden.

Schrauben und Löcher; 2. Bei der Befestigung des Sockels werden die Edelstahldichtungen

Innenseite des Querbalkens platziert.

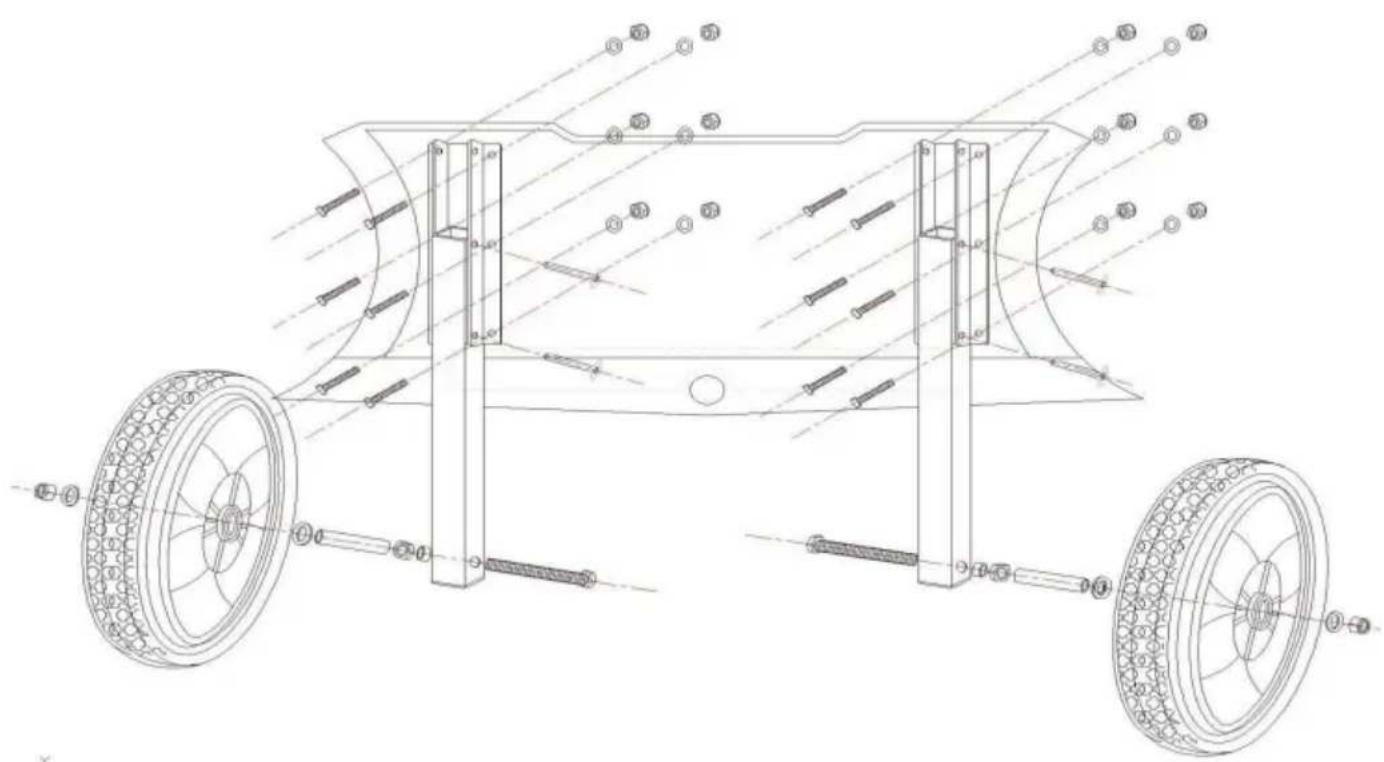

Schritt 4: Montage der Halterungen und Räder an den fertigen Stellfüßen mit Bolzen

Drehen Sie die Halterung und das Rad auf und ab, um zu prüfen, ob das Rad richtig sitzt.

oder nicht. Um sicherzustellen, dass sich die Räder flexibel drehen, verwenden Sie bitte Lithium-basiertes Fett

oder Schmieröl in die Lagerbohrung einbringen, bevor Sie sie verwenden.
