CYXSL15300 - Startwiel Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Lanceerwiel voor spiegel
Model	CYXSL15300
Merk	Vevor
Banddiameter	15,1 inch (38,5 cm)
Maximale belasting	300 lb (136 kg)
Materiaal wielarmen	Aluminiumlegering
Bandmateriaal	Rubber
Bootcompatibiliteit	Opblaasbare boten met een lengte van minder dan 4,5 m
Geschikte spiegel dikte	Tot 36 mm
Aanbevolen bandenspanning	25 PSI
Beoogd gebruik	Handmatig trekken over korte afstand, niet voor snelwegen of gemotoriseerde voertuigen
Bevestigingsmateriaal	Roestvrij staal 304L
Benodigd installatiegereedschap	Elektrische boor, boor Ø6,5 mm, verstelbare sleutel, schroevendraaier, afdichtingskit
Inhoud van de verpakking	2 wielen, 2 sokkels, 2 steunen, 2 grote assen, 2 kleine assen, schroeven, ringen, moeren, splitpennen
Onderhoud	Spoelen met zoet water na gebruik, regelmatig smeren met olie of lithiumvet
Veiligheidsmaatregelen	Draag ANSI-veiligheidsbril en handschoenen, schone en goed verlichte werkplek, niet gebruiken onder invloed
Ondersteuning en garantie	www.vevor.com/support

Veelgestelde vragen - CYXSL15300 Vevor

Hoe installeer ik het Vevor CYXSL15300 lanceerwiel?

De installatie vereist het boren van verticale gaten van 6,5 mm in de spiegel na het tekenen van een horizontale lijn voor de uitlijning. Bevestig de sokkels met de meegeleverde schroeven en ringen, met afdichtingskit op de schroeven. Monteer vervolgens de steunen en de wielen. Raadpleeg de handleiding voor gedetailleerde stappen.

Wat is het maximale draaggewicht van dit wiel?

Het maximale draaggewicht is 300 lb (136 kg), mits het product correct en volledig is geïnstalleerd.

Is dit wiel compatibel met alle boten?

Het is ontworpen voor opblaasbare boten van minder dan 4,5 m lang en voor een spiegel dikte tot 36 mm.

Welke bandenspanning is aanbevolen?

De aanbevolen spanning is 25 PSI. Niet te veel oppompen en te snel oppompen vermijden.

Kan dit wiel worden gebruikt met een gemotoriseerd voertuig?

Nee, het is bedoeld voor handmatig trekken over korte afstand. Niet gebruiken met een auto, motor of accuvoertuig om schade aan de wielen te voorkomen.

Hoe onderhoud ik het lanceerwiel?

Spoel na gebruik met zoet water. Breng regelmatig roestwerende smeerolie of lithiumvet aan op de lagers en assen voor een soepele rotatie.

Welk gereedschap is nodig voor de installatie?

U heeft een elektrische boor met een 6,5 mm boor, een liniaal, een potlood, een verstelbare sleutel, een kruiskopschroevendraaier, afdichtingskit en doeken nodig.

Zijn de bevestigingen van roestvrij staal?

Ja, alle schroeven, moeren en ringen zijn van roestvrij staal 304L om corrosie te weerstaan.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag een ANSI-veiligheidsbril en stevige werkhandschoenen tijdens de installatie. Houd de werkplek schoon en goed verlicht, en werk niet onder invloed van alcohol of medicijnen. Houd kinderen uit de buurt.

Waar vind ik hulp of garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support.

GEBRUIKSAANWIJZING CYXSL15300 Vevor

dienen nur als Referenz.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

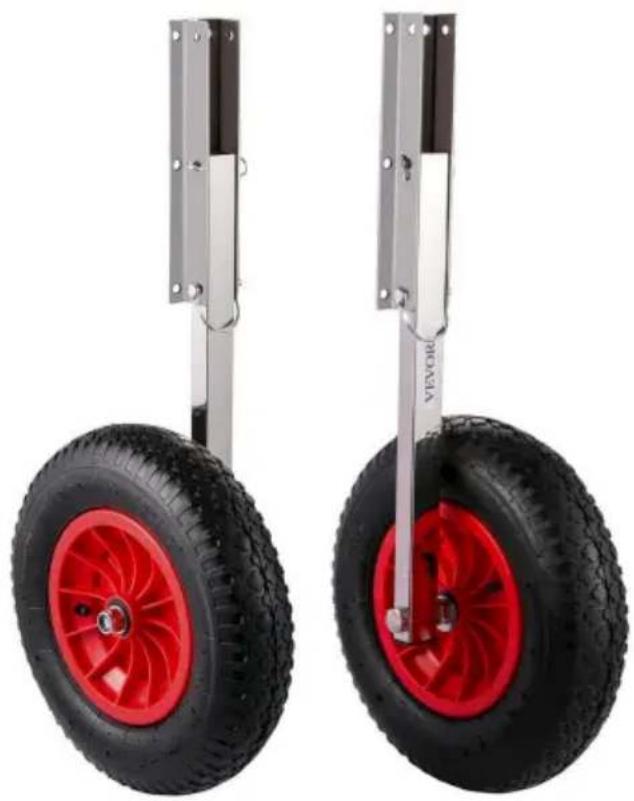

Spiegel Lancering Wiel

MODEL: CYXSL15300

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PRODUCTPARAMETERS

Model	CYXSL15300
Banddiameter	15,1"/38,5 cm
Maximale laadcapaciteit	300 lbs/136 kg
Materialial wielarmen	Aluminiumlegering
Bandenmaterial	Rubber

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u het apparaat bedient of dit product onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle spullen veroorzaken.

WAARSCHUWING:

1. Vermijd het gebruik van zandankergeleiders door kinderen. Dit product is geen speelgoed. Laat kinderen ermee spelen.
2. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen.

INSTALLATIEVOORZORGSMAATREGELEN

1. Installeer alleen volgens deze instructies. Onjuiste installatie kan gevaren opleveren.
2. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de installatieplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de installatie.
5. Installeer het apparaat niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. De producteigenschappen gelden alleen voor producten die correct en volledig zijn geïnstalleerd.

BEWAAR DEZE INSTRUCTIES

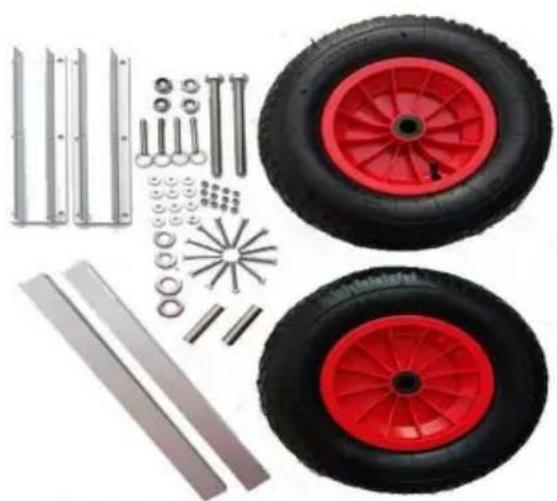

PAKLIJST

Gereedschap paraatheid: liniaal, potlood, elektrische boormachine, boor (Ø 6,5 mm), afdichtingsrubber, borgmoer (13#) en verstelbare sleutel (2 stuks, of bankschroef met parallelle bek), kruiskopschroevendraaier, vodden, smeerolie of lithiumbasisvet, enz.

Geen	afbeelding	Onderdeelnummer	Aantal	Geen	afbeelding	Deel Nummer	Hooveelhold
A		Wiel	2	B		Pin-sleutel	4
C			2D			BeugelVoetstuk	2
EN		Roestvrij staal Ring M20	4	F		Grote wasmachine M6	12
G		Schroef M16*160	2	H		Grote schacht Mouw	2
I		Kleine schacht Mouw	2	J		Borgmoer M6 12
Ik		Moer M16	2	Ik		Borgmoer M16	2
M		Schroef M6*50	12

GEBRUIKSAANWIJZING

Installatie en bediening van het spiegellanceerwiel:

1. Model E1 Spiegellanceerwiel is gemaakt van aluminiumlegering stalen vierkante buizen (specificatie: 38 × 25 mm), de sokkels zijn gemaakt van aluminiumlegering stalen plaat (dikte: 3-4 mm). Voor het onderhoud van aluminiumlegeringen moet warm water met smeermiddel of neutrale reinigingsvloeistof worden gebruikt; zure of alkalische schoonmaakmiddelen zijn niet toegestaan. De schroeven en dergelijke zijn allemaal van roestvrij staal 304L staalmateriaal. Het roestvrijstalen materiaal heeft regelmatig onderhoud nodig; spoel ze na gebruik af met vers water en breng roestwerende smeerolie aan. Dit product is geschikt voor opblaasbare boten waarvan de lengte minder dan 4,5 m is. De meegeleverde schroeven zijn geschikt voor een spiegel met een dikte van 36 mm of minder.
2. Het wiel is een pneumatisch wiel dat niet is bedoeld voor gebruik op de snelweg, zonder lager. Het is geschikt voor gebruik op korte afstand door handmatig slepen. Gebruik geen auto, motor of batterij-auto om snel te slepen, voorkom dat de wielen beschadigd raken.
3. Voeg regelmatig smeerolie of lithiumvet toe aan het lagergat en de lagerbus.
4. De aanbevolen bandenspanning van het opblaaswiel is 25 PSI, pomp het niet te strak op.

Installatie- en bedieningsinstructies voor het spiegel-lanceerwiel:

Gereedschapsvoorbereiding: Liniaal, potlood, elektrische boormachine, boor (Ø6,5 mm), afdichtrubber, borgmoersleutel (E1:10#) en verstelbare sleutel (2 stuks, of bankschroef met parallelle bekken), vodden, smeerolie of lithiumvet, enz.

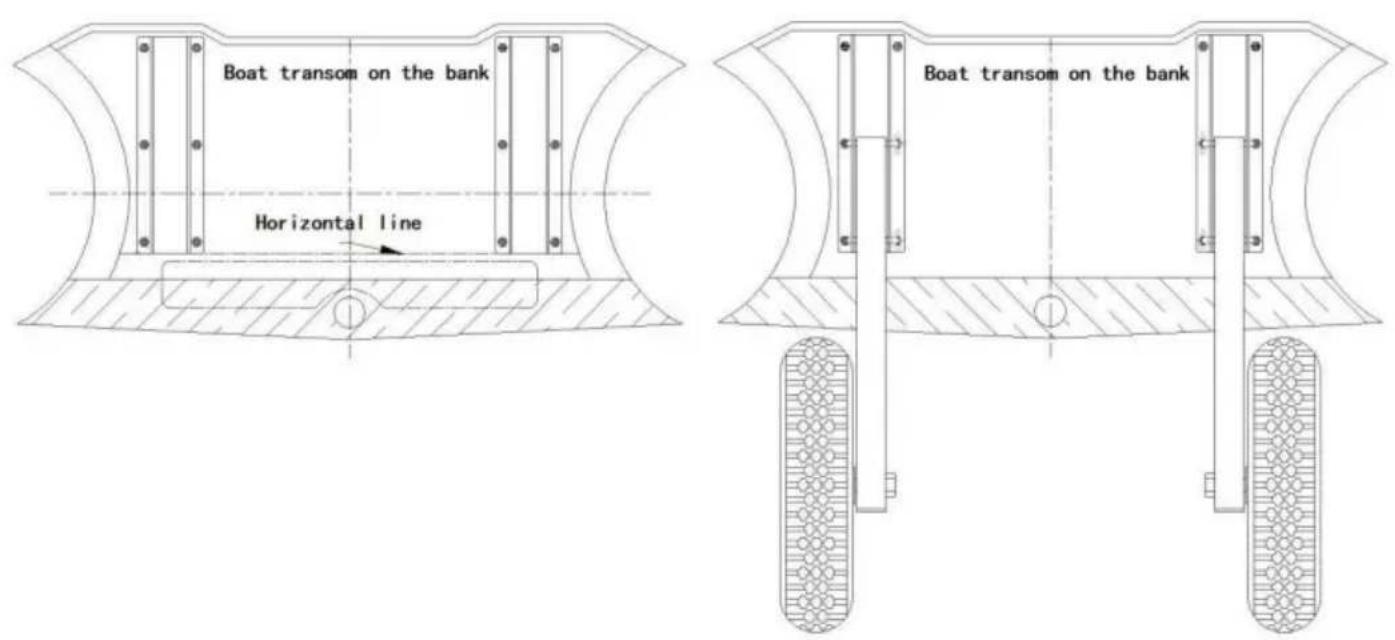

Stap 1: Til de spiegel van de boot op. Plaats het lanceerwiel van de spiegel bij de spiegel, pas de afstand aan (omhoog, omlaag, links en rechts) en zorg ervoor dat u deze op de juiste plaats zet, een geschikte locatie voor installatie. Teken een horizontale lijn om de balans te garanderen van de twee spiegel-lanceerwielen na installatie. De afmetingen in de afbeelding dienen alleen ter referentie.

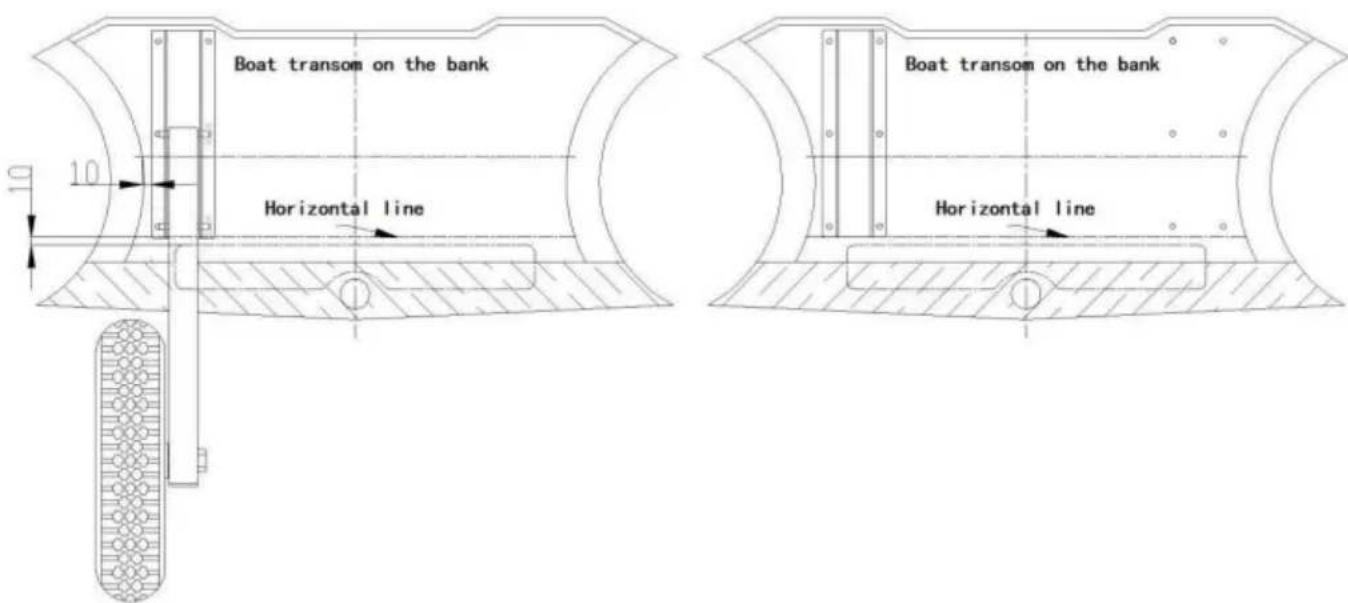

Stap 2: Plaats de sokkel bij de horizontale lijn (die in stap 1 was getekend).

Pas de afstand voor de sokkel aan (links en rechts), markeer de locatie van elk gat door de weg te tekenen met een passer en liniaal, en boor dan verticale gaten met een elektrische draagbare boor. De diameter van de boor is ongeveer 6,5 mm. De boorsnelheid moet laag zijn om schade aan de spiegel te voorkomen.

Stap 3: Monteer de sokkel op de dwarsbalk en draai deze vast met schroeven.

Let op: 1. Om te voorkomen dat er water in de spiegel komt, moet u aan beide zijden afdichtrubber gebruiken bij de schroeven en gaten; 2. Bij het bevestigen van de sokkel worden de roestvrijstalen pakkingen aan de binnenkant van de spiegel geplaatst.

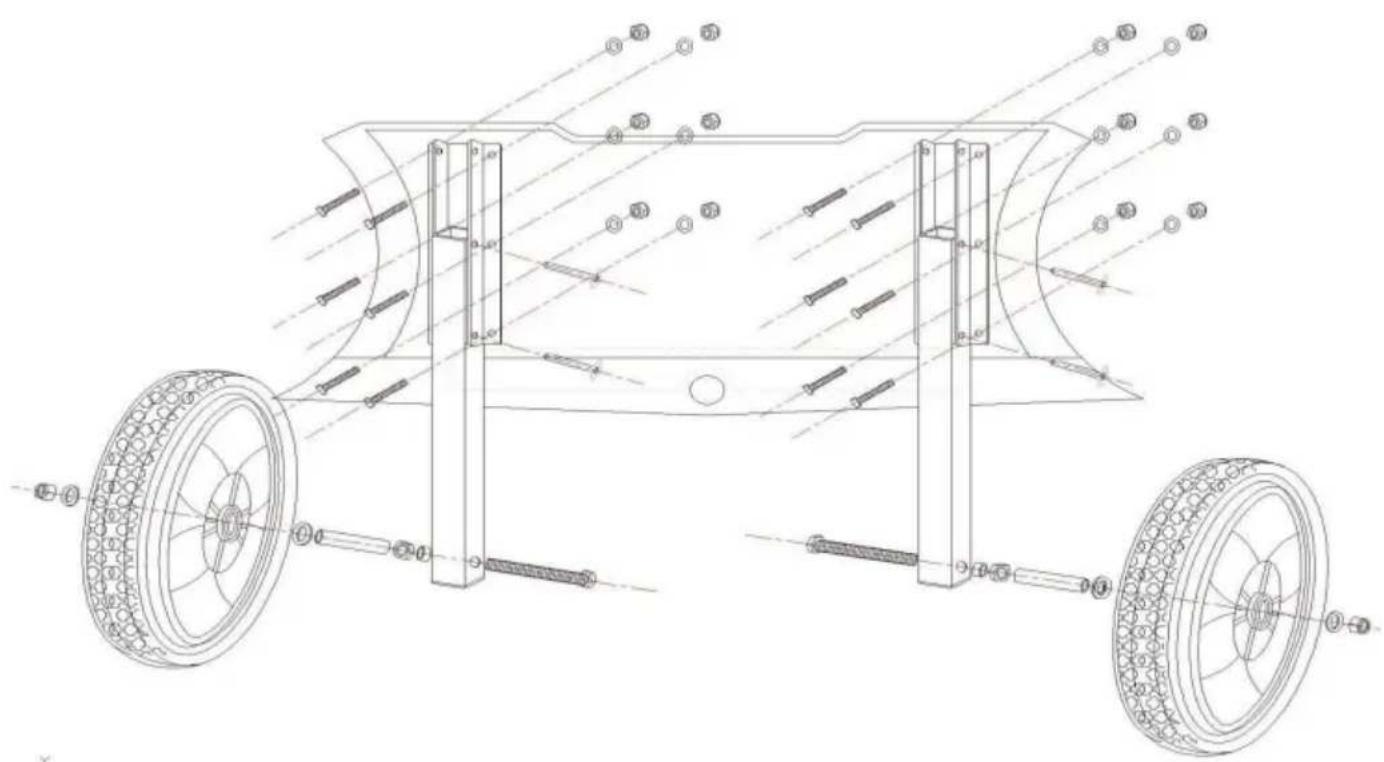

Stap 4: Monteer beugels en wielen op de voltooide plaatsingssokkels met een pensleutel. Draai de beugel en het wiel omhoog en omlaag om te controleren of het wiel goed past of niet. Om ervoor te zorgen dat de wielen soepel draaien, doe er dan lithiumvet in of smeer olie in het lagergat voordat u ze gebruikt.
