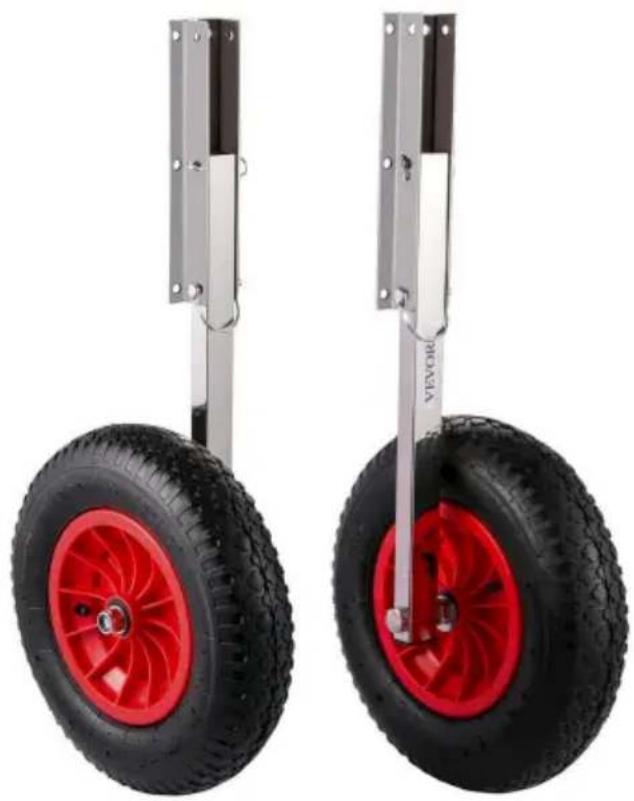

CYXSL15300 - Ruota di lancio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ruota di lancio per specchio di poppa
Modello	CYXSL15300
Marca	Vevor
Diametro del pneumatico	15,1 pollici (38,5 cm)
Capacità di carico massima	300 lb (136 kg)
Materiale dei bracci della ruota	Lega di alluminio
Materiale del pneumatico	Gomma
Compatibilità con imbarcazioni	Gommoni di lunghezza inferiore a 4,5 m
Spessore dello specchio di poppa adatto	Fino a 36 mm
Pressione di gonfiaggio consigliata	25 PSI
Uso previsto	Traino manuale a breve distanza, non per autostrada o veicolo motorizzato
Materiale degli elementi di fissaggio	Acciaio inossidabile 304L
Strumenti necessari per l'installazione	Trapano elettrico, punta Ø6,5 mm, chiave regolabile, cacciavite, mastice sigillante
Contenuto della confezione	2 ruote, 2 piedistalli, 2 supporti, 2 assi grandi, 2 assi piccoli, viti, rondelle, dadi, perni a scatto
Manutenzione	Sciacquare con acqua dolce dopo l'uso, lubrificare regolarmente con olio o grasso al litio
Precauzioni di sicurezza	Indossare occhiali ANSI e guanti, area pulita e illuminata, non utilizzare sotto l'effetto di sostanze
Assistenza e garanzia	www.vevor.com/support

Domande frequenti - CYXSL15300 Vevor

Come installare la ruota di lancio Vevor CYXSL15300?

L'installazione richiede di forare fori verticali da 6,5 mm nello specchio di poppa dopo aver tracciato una linea orizzontale per l'allineamento. Fissare i piedistalli con le viti e le rondelle fornite, usando mastice sigillante sulle viti. Montare quindi i supporti e le ruote. Consultare le istruzioni per i passaggi dettagliati.

Qual è il peso massimo che può supportare questa ruota?

La capacità di carico massima è di 300 lb (136 kg), a condizione che il prodotto sia installato correttamente e completamente.

Questa ruota è compatibile con tutte le imbarcazioni?

È progettata per gommoni di lunghezza inferiore a 4,5 m e per uno spessore dello specchio di poppa fino a 36 mm.

Quale pressione di gonfiaggio per il pneumatico?

La pressione consigliata è di 25 PSI. Non gonfiare eccessivamente ed evitare un gonfiaggio troppo rapido.

Si può usare questa ruota con un veicolo motorizzato?

No, è destinata al traino manuale a breve distanza. Non usare con auto, moto o veicolo a batteria per evitare di danneggiare le ruote.

Come mantenere la ruota di lancio?

Dopo l'uso, sciacquare con acqua dolce. Applicare regolarmente olio lubrificante antiruggine o grasso al litio sui cuscinetti e sugli assi per garantire una rotazione flessibile.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano elettrico con una punta da 6,5 mm, di un righello, di una matita, di una chiave regolabile, di un cacciavite a stella, di mastice sigillante e di stracci.

Gli elementi di fissaggio sono in acciaio inossidabile?

Sì, tutte le viti, i dadi e le rondelle sono in acciaio inossidabile 304L per resistere alla corrosione.

Quali sono le importanti precauzioni di sicurezza?

Indossare occhiali di sicurezza ANSI e guanti da lavoro robusti durante l'installazione. Mantenere l'area pulita e ben illuminata, e non lavorare sotto l'effetto di alcol o farmaci. Tenere i bambini lontani.

Dove trovare assistenza o la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili su www.vevor.com/support.

MANUALE UTENTE CYXSL15300 Vevor

Supporto tecnico e certificato di garanzia

Ruota di alaggio a poppa

MODELLO: CYXSL15300

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

Varo a poppa Ruota

MODELLO: CYXSL15300

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul loro prodotto.

PARAMETRI DEL PRODOTTO

Modello	Numero di modello: CYXSL15300
Diametro del pneumatico	15,1"/38,5 cm
Capacità di carico massima	300 libbre/136 kg
Materialie dei bracci delle ruote	Lega di alluminio
Materialie del pneumatico	Gomma

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare il prodotto

o di effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di valore.

AVVERTENZA:

1. Evitare che i bambini utilizzino guide di ancoraggio per la sabbia. Questo prodotto non è un giocattolo. Non consentire ai bambini di giocarci.
2. Tenere lontano da punte affilate, lame e altri oggetti.

PRECAUZIONI PER L'INSTALLAZIONE

1. Installare solo secondo queste istruzioni. Un'installazione non corretta può creare pericoli.
2. Durante l'installazione, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di installazione pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'installazione.
5. Non installare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le funzionalità del prodotto si applicano solo al prodotto installato correttamente e completamente.

SALVA QUESTE ISTRUZIONI

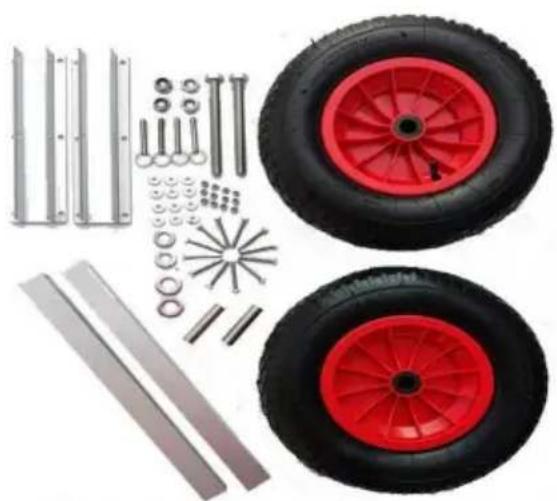

LISTA IMBALLAGGIO

Preparazione degli strumenti: righello, matita, trapano elettrico portatile, punta da trapano (Ø 6,5 mm), gomma sigillante, chiave di supporto (13#) e chiave inglese regolabile (2 pezzi, o morsa a ganasce parallele), cacciavite a croce, stracci, olio lubrificante o grasso a base di litio, ecc.

Nessuna imagine	Numero parte Quantità Nessuna		immagine	ParteNumero	Quantità
UN	Ruota	2	B	Chiave a spillo	4
C	Piedistallo	2D		Staffa	2
E	Acciaio inossidabile Rondella M20	4	F	Grande lavatrice M6	12
G	Vite M16*160	2	H	Grande albero Manica	2
	Piccolo albero Manica	2	J	Controdado M6	12
E	Dado M16	2	L	Controdado M16	2
M	Vite M6*50	12

ISTRUZIONI PER L'USO

Installazione e funzionamento della ruota di alaggio di poppa:

1. La ruota di alaggio del modello E1 per specchio di poppa è realizzata in lega di alluminio e tubi d'acciaio quadrati (specifiche: 38x25 mm). I piedistalli sono realizzati in lega di alluminio piatto (spessore: 3-4 mm). Per la manutenzione della lega di alluminio, utilizzare acqua calda con lubrificante o detergente neutro; non è consentito l'uso di detergenti acidi o alcalini. Le viti e altri componenti sono tutti in acciaio inossidabile 304 L. L'acciaio inossidabile richiede manutenzione regolare: risciacquare con acqua dolce dopo l'uso e applicare olio lubrificante antiruggine. Questo prodotto è adatto per gommoni di lunghezza inferiore a 4,5 m. Le viti fornite sono adatte per spessori della traversa fino a 36 mm.
2. La ruota è una ruota pneumatica, non adatta all'uso autostradale. È progettata per l'uso su brevi distanze con traino manuale. Non utilizzare auto, moto o veicoli elettrici per trainare rapidamente, per evitare danni alle ruote.
3. Aggiungere regolarmente olio lubrificante o grasso a base di litio nel foro del cuscinetto e nella boccola.
4. La pressione di gonfiaggio consigliata per la ruota è di 25 PSI. Non gonfiare troppo rapidamente.

Istruzioni per l'installazione e il funzionamento della ruota di alaggio di poppa:

Preparazione degli strumenti: righello, matita, trapano elettrico portatile, punta da trapano (6,5 mm), sigillante, chiave di supporto (E1: 10#) e chiave regolabile (2 pezzi o chiave a ganascia parallela), stracci, olio lubrificante o grasso a base di litio, ecc.

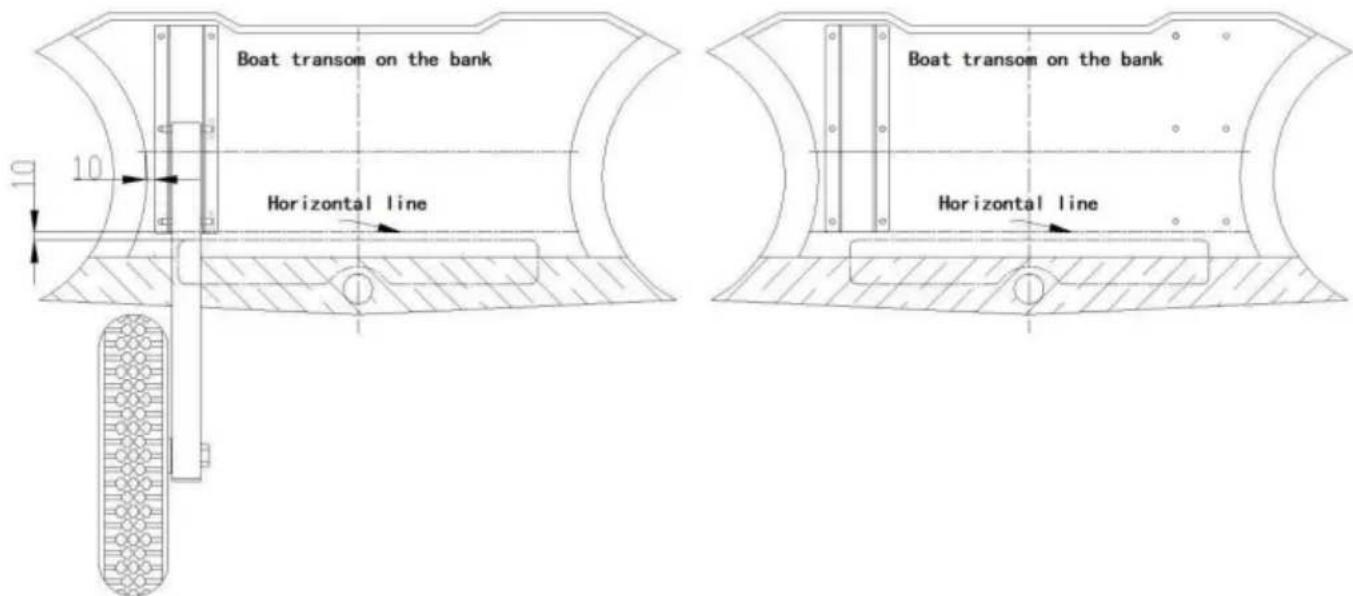

Fase 1: Sollevare lo specchio di poppa della barca, posizionare la ruota di alaggio vicino alla traversa, regolare la distanza (su, giù, sinistra e destra) e assicurarsi di posizionarla in una posizione adatta per l'installazione. Tracciare una linea orizzontale per garantire l'equilibrio delle due ruote di varo dopo l'installazione. Le dimensioni nelle figure sono solo di riferimento.

Fase 2: Posizionare il piedistallo vicino alla linea orizzontale (disegnata nella fase 1).

Regolare la distanza per il piedistallo (sinistra e destra), contrassegnare la posizione di ciascun foro con un pennarello o tracciare la posizione dei fori con compasso e righello. Quando si eseguono fori verticali con trapano elettrico portatile, il diametro della punta è di circa 6,5 mm. La velocità di foratura deve essere lenta per evitare di danneggiare lo specchio di poppa.

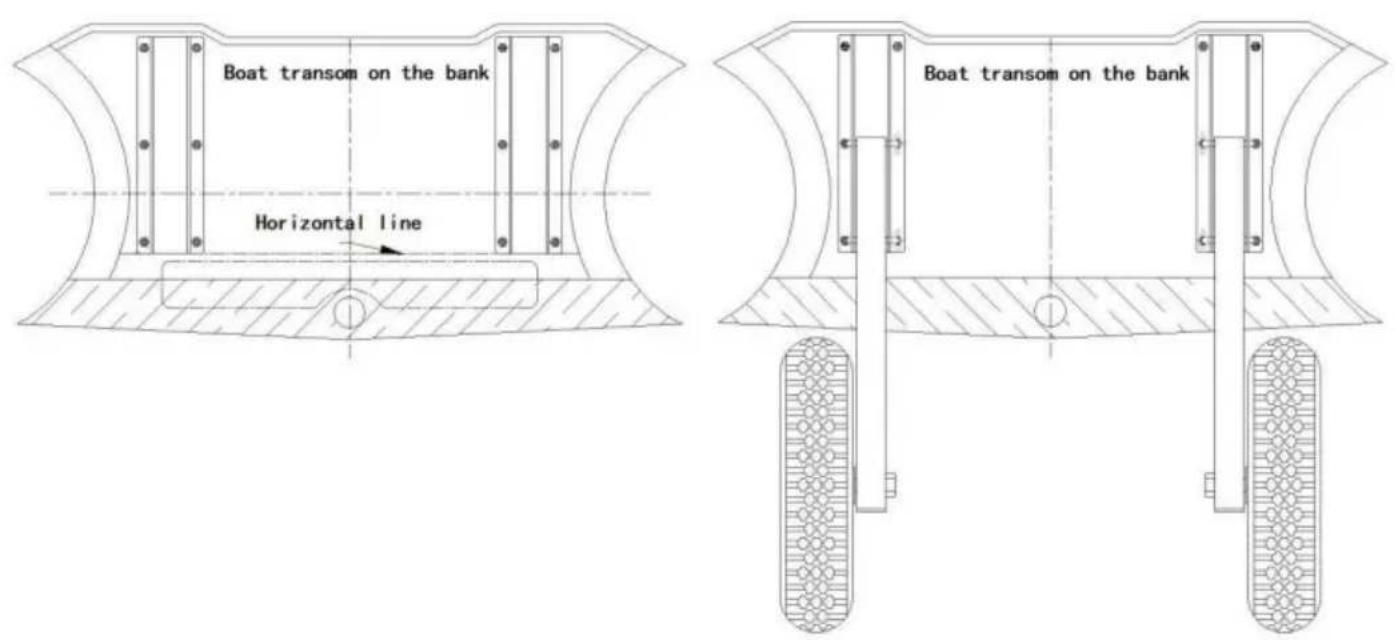

Fase 3: Installare il piedistallo sullo specchio di poppa e serrare con le viti.

Nota: 1. Per impedire all'acqua di entrare nello specchio di poppa, utilizzare la gomma sigillante su entrambe le viti e i fori; 2. durante il fissaggio del piedistallo, le guarnizioni in acciaio inox sono posizionate sul lato interno dello specchio di poppa.

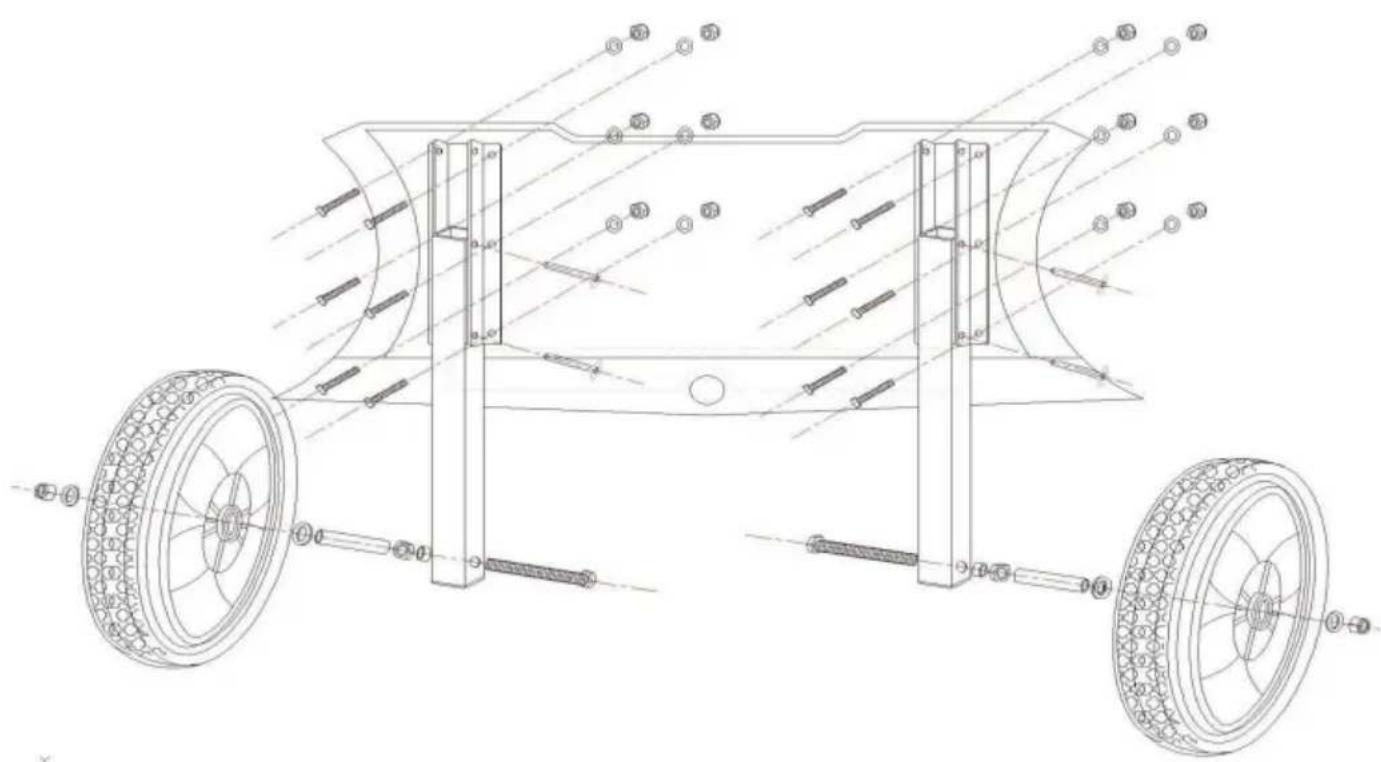

Fase 4: Installazione di staffe e ruote sui piedistalli completati con perno chiave, girare la staffa e la ruota su e giù per verificare che la ruota sia ben montata o no. Per assicurare che le ruote girino in modo flessibile, si prega di utilizzare grasso a base di litio oppure lubrificare l'interno del foro del cuscinetto prima dell'uso.

Produttore: Shanghaiuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresente della CE

E-CrossStu GmbH Magonza Landstr.69, 60329 Francoforte sul Meno.
