MANUALE UTENTE CYXSL12600 Vevor

Supporto tecnico e certificato di garanzia

Ruota di alaggio a poppa

MODELLO: CYXSL12600

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Varo a poppa Ruota

MODELLO: CYXSL12600

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PARAMETRI DEL PRODOTTO

Modello	Numero di modello: CYXSL12600
Diametro del pneumatico	12,6"/32 cm
Capacità di carico massima	600 libbre/272 kg
Materiale dei bracci delle ruote	Lega di alluminio
Materiale del pneumatico	Gomma

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare il prodotto

o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare lesioni personali o danni a beni di valore proprietà.

AVVERTIMENTO:

1. Evitare che i bambini utilizzino guide di ancoraggio per la sabbia. Questo prodotto non è un giocattolo. Non consentire ai bambini di giocare.
2. Tenere lontano da punte affiliate, lame e altri oggetti.

PRECAUZIONI PER L'INSTALLAZIONE

1. Installare solo secondo queste istruzioni. Un'installazione non corretta può creare pericoli.
2. Durante l'installazione, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di installazione pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'installazione.
5. Non installare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Le funzionalità del prodotto si applicano solo al prodotto installato correttamente e completamente.

SALVA QUESTE ISTRUZIONI

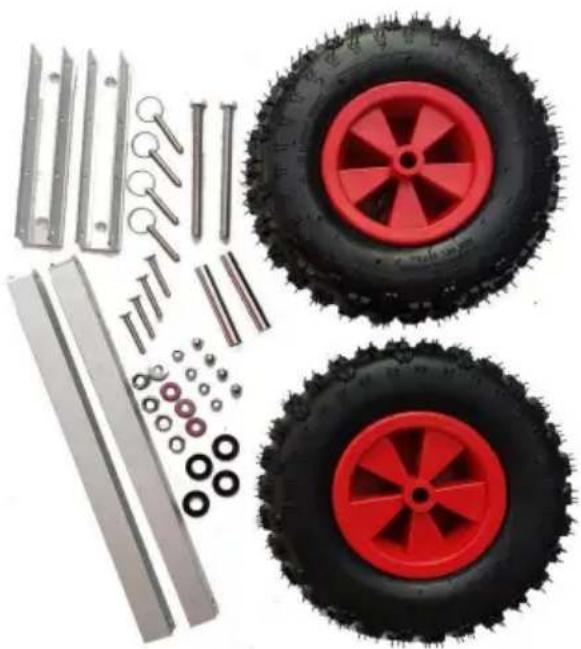

LISTA IMBALLAGGIO

Preparazione degli strumenti:

Righello, matita, trapano elettrico portatile,

punta da trapano (ÿ 8,5 mm), gomma

sigillante, chiave di supporto (13#) e regolabile

chiave inglese (2 pezzi, o morsa a ganasce

parallele), cacciavite a croce,

stracci, olio lubrificante o a base di litio

grasso, ecc.

Nessuna immagine Numero parte			Quantità Nessuna immagine Numero parte Qtà
UN		Ruota	2 La			Chiave a spillo	4
C		Piedistallo	2D			Staffa	2
E		Rondella in nylon M16	4	F		Grande lavatrice M8	4
G		Vite M12*150	2 ore 2			Manicotto dell'albero
		Dado M8	4	J		Controdado M8 4
E		Dado M12	2	L		Controdado M12 2
M		Vite M8*50 4

ISTRUZIONI PER L'USO

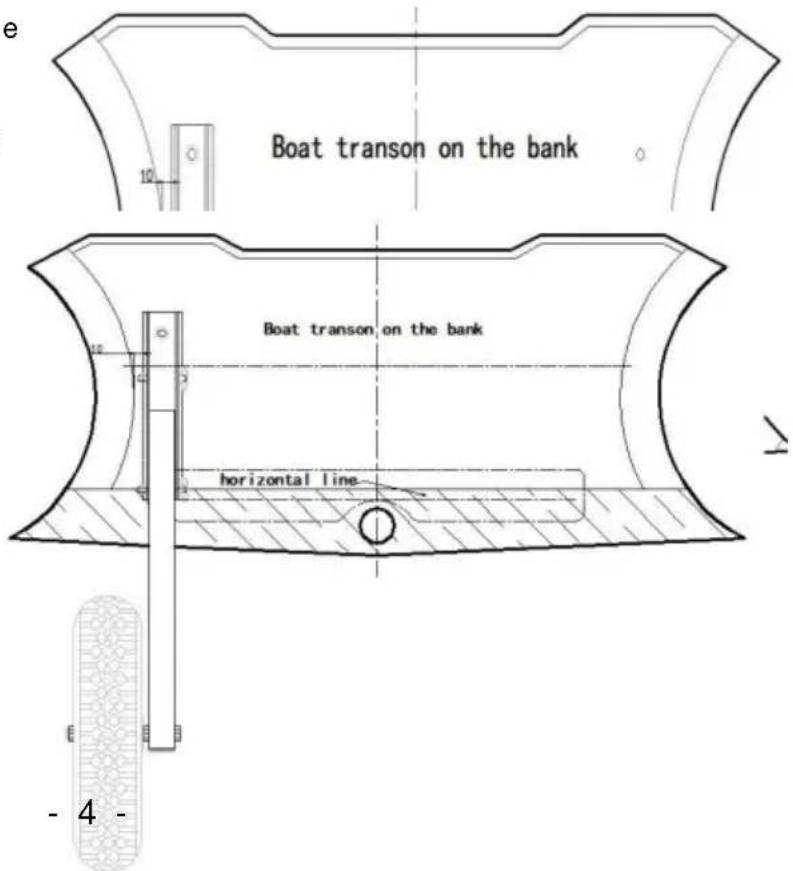

Fase 1: Sollevamento dello specchio di poppa della barca, posizionare la ruota di alaggio dello specchio di poppa A vicino al traversa, regolare la distanza (su, giù, sinistra e destra) e assicurarsi di posizionarla in una posizione adatta per l'installazione. Tracciare una linea orizzontale per garantire l'equilibrio delle due ruote di varo della traversa dopo l'installazione. Le dimensioni nella figura sono solo di riferimento.

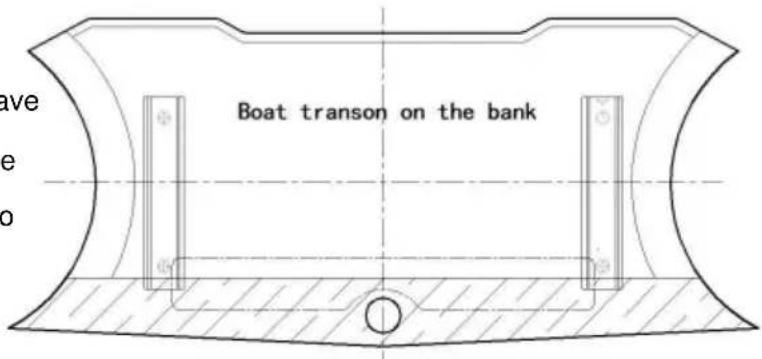

Fase 2: Posizionare il piedistallo C vicino alla linea orizzontale (disegnata nella fase 1)

Regola la distanza per il piedistallo (sinistra e destra), segna la posizione di ciascuno foro con un pennarello o segna la posizione di ogni foro tracciando la strada con compasso e righello, quindi praticare i fori verticali con un trapano elettrico portatile; il diametro della punta del trapano è di circa 8,5 mm; la velocità di perforazione deve essere lenta per evitare di danneggiare lo specchio di poppa.

Fase 3: Installazione del piedistallo C sullo specchio di poppa, serrare con

Nota: 1. Per impedire all'acqua di entrare nello specchio di poppa, utilizzare la gomma sigillante sia sulle viti che sui fori; 2.

Quando si fissa il piedistallo, le guarnizioni in acciaio inossidabile vengono posizionate sul lato interno dello specchio di poppa.

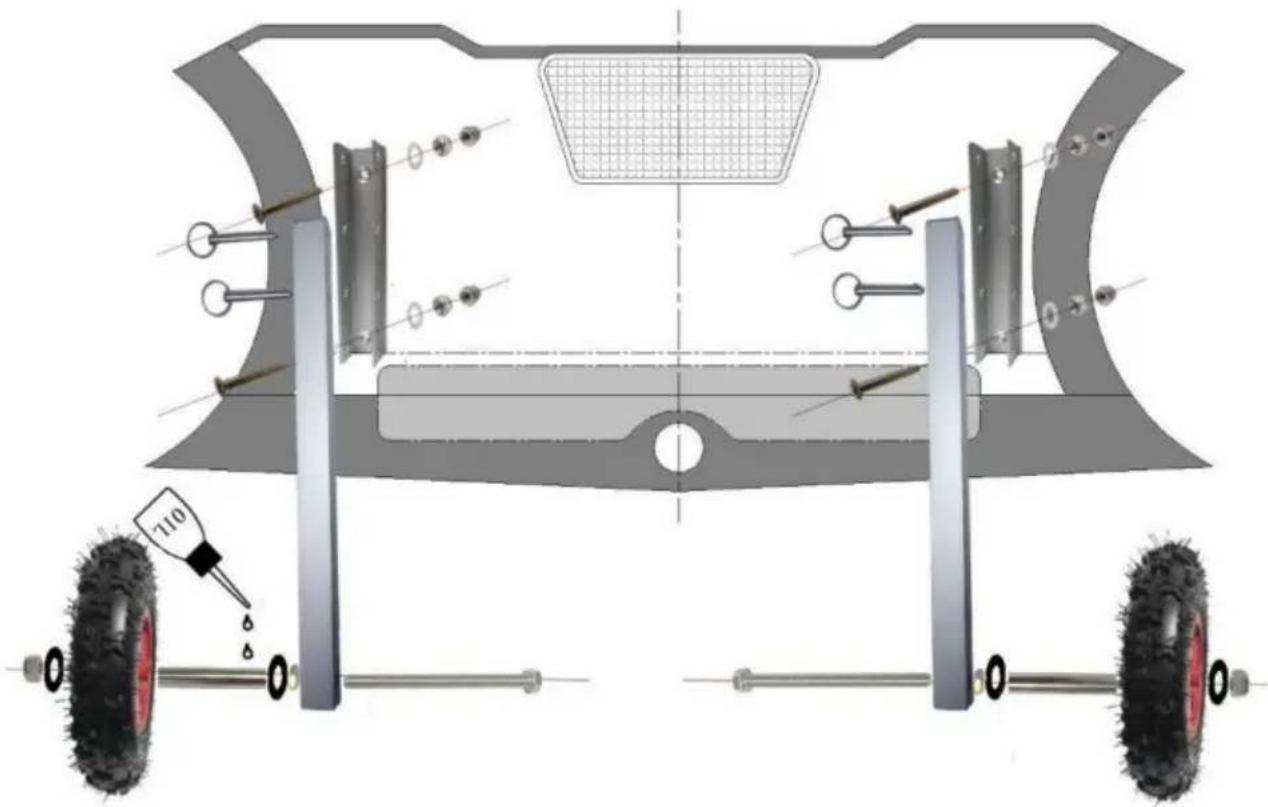

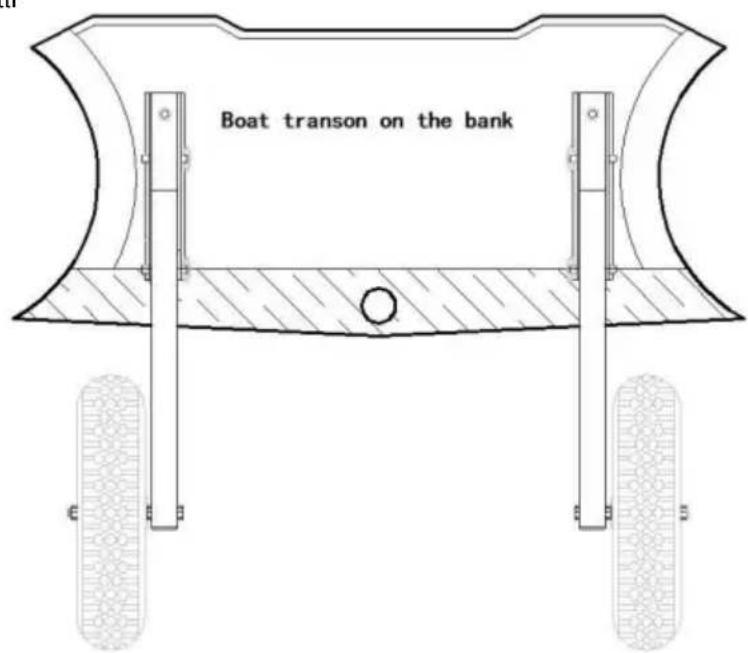

Fase 4: Installazione delle staffe D e delle ruote A sui piedistalli C completati con la chiave a perno B, ruotare la staffa D e la ruota su e giù per verificare che la ruota si adatti bene o meno. Per assicurare che

le ruote girano in modo flessibile, per favore metti

Grasso a base di litio o olio lubrificante all'interno del foro del cuscinetto prima usali.

Note per il modello C Transom

installazione e funzionamento della ruota di lancio:

1. Le staffe della traversa

le ruote di lancio sono realizzate in

tubi quadrati in lega di alluminio

(specifiche: 30**30*3mm), i piedistalli sono

realizzati in piastra in lega di alluminio (spessore: 3-4mm), le viti e così via, sono tutti realizzati in acciaio inossidabile 304 L, il materiale in acciaio inossidabile 304 L necessita di regolare manutenzione, risciacquandolo con acqua dolce dopo l'uso e applicando olio lubrificante antiruggine, ecc.

1. Questo prodotto è adatto per gommoni di lunghezza inferiore a 4 m, le viti fornite insieme sono adatte per lo spessore dello specchio di poppa di 36 mm e inferiore a 36 mm.

2. La ruota è una ruota gonfiabile, non è per uso autostradale, senza cuscinetto, è adatta per uso su brevi distanze con trascinamento manuale. Si prega di non utilizzare auto, moto o auto a batteria per trascinare velocemente, evitare che le ruote vengano danneggiate.

3. Aggiungere regolarmente olio lubrificante o grasso a base di litio nel foro del cuscinetto e nella bussola del cuscinetto.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Magonza Landstr.69, 60329 Francoforte sul Meno.
