Produkttyp	Lanseringshjul för akterspegel
Märke	Vevor
Modell	CYXSL12600
Däckdiameter	32 cm (12,6 tum)
Maximal lastkapacitet	272 kg (600 lb)
Armarnas material	Aluminiumlegering
Däckmaterial	Gummi
Fästmaterial	Rostfritt stål 304L
Antal hjul	2
Däcktyp	Pumpbar
Användning	Manuell bogsering på korta avstånd
Rekommenderad användning	Gummibåtar under 4 m
Lämplig akterspegeltjocklek	≤ 36 mm
Paketets innehåll	Hjul (2), piedestal (2), fästen (2), skruvar, muttrar, sprintnyckel
Underhåll	Skölj med sötvatten efter användning, regelbunden smörjning av lager
Säkerhet	Använd inte för motordragen bogsering, håll borta från barn
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (Australien)	SIHAO PTY LTD, Eastwood NSW
Importör (USA)	Sanven Technology Ltd, Rancho Cucamonga CA

Vanliga frågor - CYXSL12600 Vevor

Vad är lastkapaciteten för Vevor CYXSL12600 lanseringshjul?

Maximal lastkapacitet är 272 kg (600 lb).

Är detta lanseringshjul lämpligt för min gummibåt?

Den passar för gummibåtar under 4 m långa.

Hur installerar jag lanseringshjulet på akterspegeln?

Borra 8,5 mm hål, fäst piedestalen med medföljande skruvar och muttrar, montera sedan fästen och hjul. Använd tätningsmassa för att förhindra vattenläckage.

Vilket underhåll krävs för detta lanseringshjul?

Skölj med sötvatten efter varje användning och applicera regelbundet litiumfett eller smörjolja i lagren. Fästen i rostfritt stål kräver rostskyddsunderhåll.

Kan jag använda detta hjul för att bogsera min båt med en bil?

Nej, detta hjul är endast avsett för manuell bogsering på korta avstånd. Använd det inte med ett motorfordon.

Vad gör jag om hjulen är svåra att snurra?

Applicera smörjfett eller olja i lagerhålet och hylsan. Se till att hjulen är korrekt inriktade.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin med 8,5 mm borr, en 13 mm hylsnyckel, en justerbar skiftnyckel, en stjärnskruvmejsel och ett tätningsmedel.

Är de medföljande skruvarna lämpliga för min akterspegel?

Skruvarna passar för en akterspegeltjocklek upp till 36 mm.

Var hittar jag teknisk support för denna produkt?

Besök www.vevor.com/support för teknisk support och garantibevis.

Är däcket pumpbart?

Ja, däcket är pumpbart för att underlätta manuell förflyttning.

BRUKSANVISNING CYXSL12600 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Akterspegel Iansering Hjul

MODELL: CYXSL12600

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPARAMETRAR

Modell	CYXSL12600
Däckdiameter	12,6"/32 cm
Max lastkapacitet	600 lbs/272 kg
Material för hjularmar	Aluminiumlegering
Material för däck	Gummi

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs och förstå hela denna bruksanvisning innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefulla föremål eller egendom.

VARNING:

1. Undvik att barn använder sandankare. Den här produkten är inte en leksak. Låt inte barn leka med den.
2. Håll dig borta från vassa spetsar, knivar och andra föremål.

INSTALLERA FÖRSIKTIGHETSÅTGÄRDER

1. Installera endast enligt dessa instruktioner. Felaktig installation kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under installationen.
3. Håll installationsområdet rent och väl upplyst.
4. Håll åskådare borta från området under installationen. Installera inte när du är trött eller under påverkan av alkohol, droger eller medicin.
5. Produktkapacitet gäller endast för korrekt och fullständigt installerad produkt.

SPARA DESSA INSTRUKTIONER

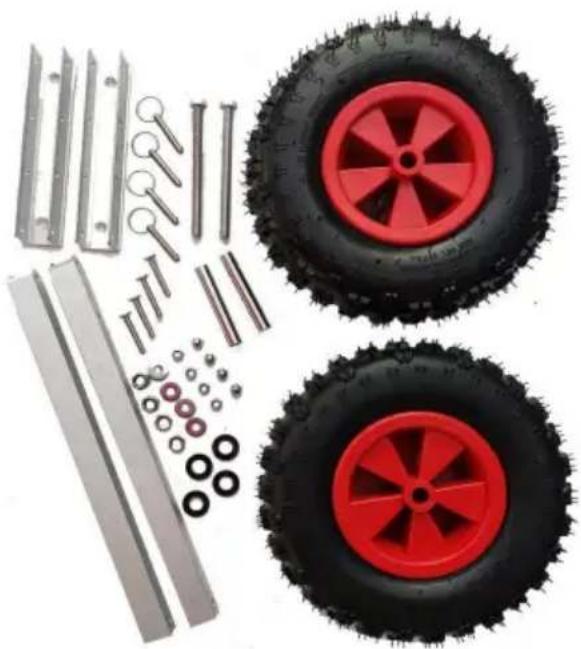

PACKLISTA

stagnyckel (13#) och justerbar

skiftnyckel (2 st, eller skruvstycke med

parallellkäft),

tvärskruvmejsel, trasor, smörjolja eller litiumba

fett osv.

Ingen bild Artikelnummer Antal			Ingen bild			Artikelnummer Antal
A		Hjul	2 B			Pinnyckel	4
C		Piedestal	2 D			Konsol	2
XXH		Nylonbricka M16	4	F		Stor tvättmaskin M8	4
G		Skruva M12*150	2 H			Skafthylsa	2
		Mutter M8	4	J		Låsmutter M8 4
K		Mutter M12	2	L		Låsmutter M12 2
M		Skruv M8*50 4

BRUKSANVISNING

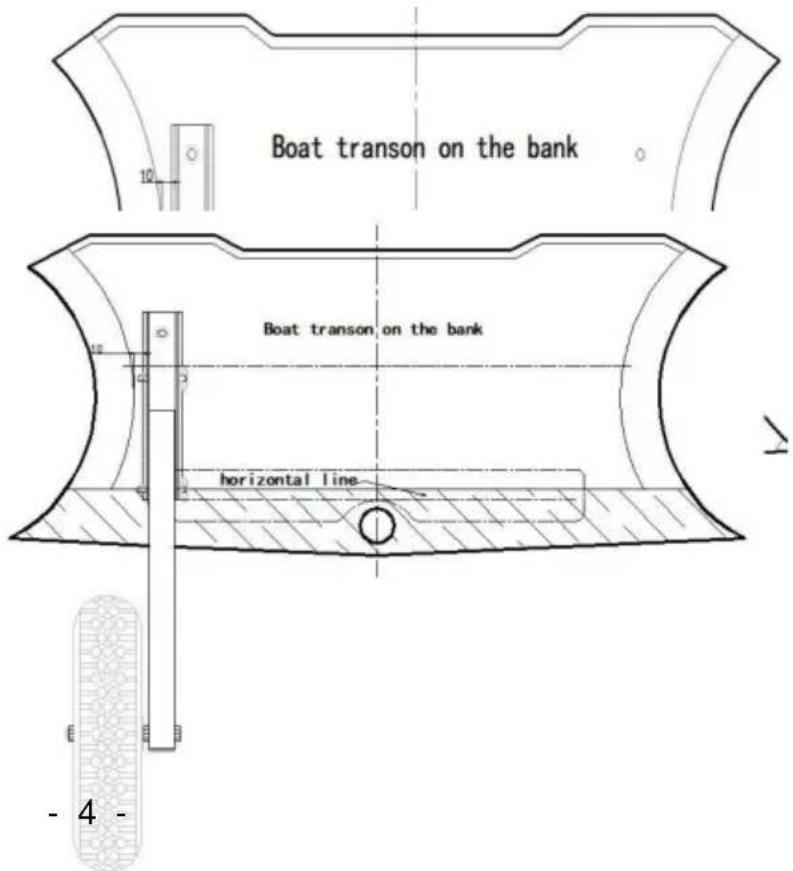

Steg 1: Lyft upp båtens akterspegel, Placera akterspegelns starchjul A nära

akterspegeln, justera avståndet (upp, ner, vänster och höger) och se till att placera den på en lämplig plats för installation. Rita en horisontell linje för att säkerställa balansen mellan de två akterspegelns utskjutningshjul efter installationen, måtten i figuren är endast för referens.

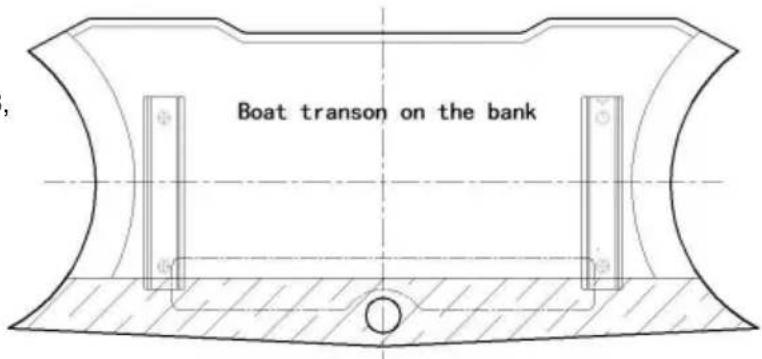

Steg 2: Sätt piedestalen C nära den horisontella linjen (har ritats i steg 1)

Justera avståndet för piedestal (vänster och höger), Markera platsen för varje hål med en markör eller markeringsplats av varje hål genom att dra vägen med kompasser och linjal, sedan vertikala borrhål med elektrisk bärbar borr, borrkronans diameter är ca 8,5 mm, borrhastigheten bör vara låg för att förhindra skador på akterspegeln.

Steg 3: Montera piedestalen C på akterspegeln, dra åt med

skruv M och bricka F och mutter I och mutter J.

Obs:1. Förhindra att vatten kommer in i akterspegeln, bör använda tätningsgummi på både skruvar och hål;

1. vid montering av

piedestalen placeras de rostfria packningarna på insidan av akterspegeln.

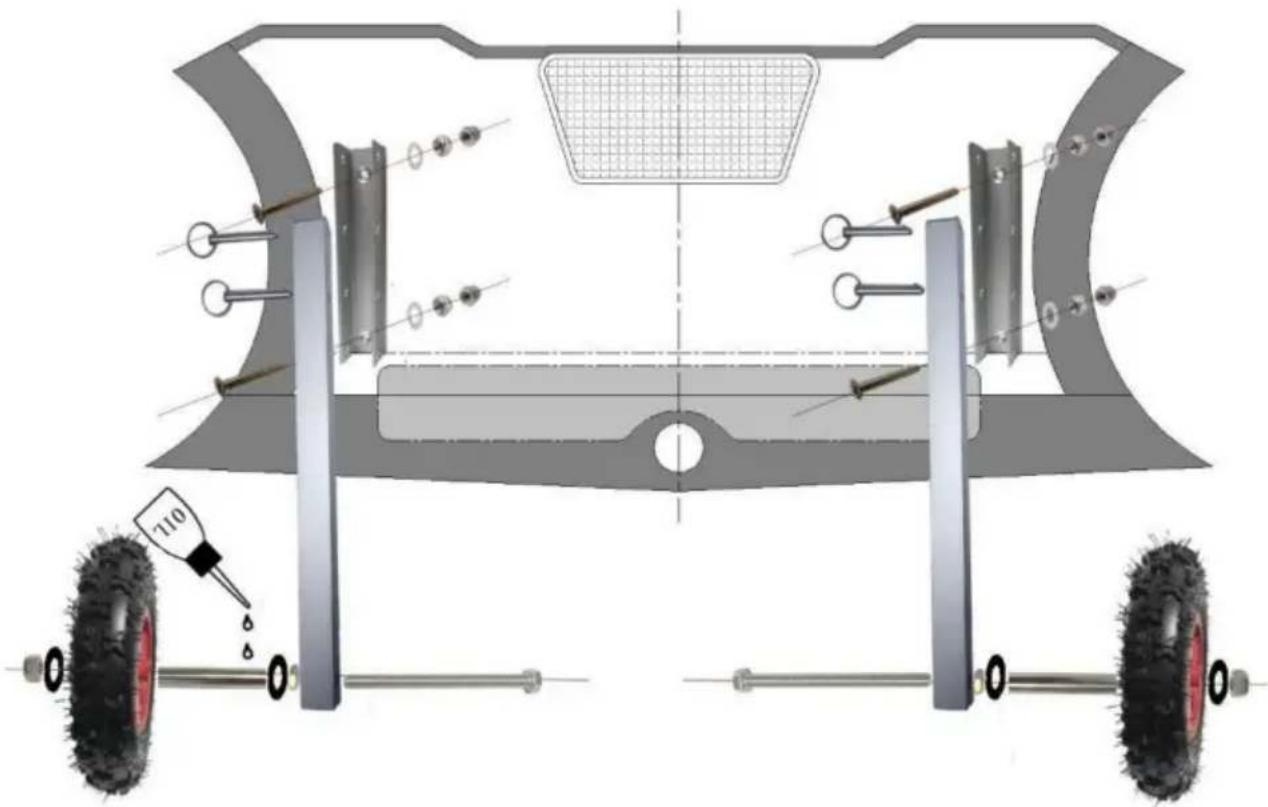

Steg 4: Installera fästena D och hjul A på de färdiga placerande sockelna C med stiftnyckel B, Vrid fästet D och hjulet upp och ner för att kontrollera att hjulet sitter bra eller inte. För att försäkra

hjulen svänger flexibelt, vänligen sätt

Litiumbaserat fett eller smörjolja inuti lagerhålet innan använda dem.

Anmärkningar för Model C akterspegel installation och drift av starchjul:

1. Akterspegelns fästen

avfyrningshjulet är gjorda av fyrkantsrör av aluminiumlegering (Specifikation:

30**30*3 mm), sockeln är gjorda av

Aluminiumlegeringsplåt (tjocklek: 3-4 mm), skruvarna och så vidare, alla använder 304L rostfritt stålmaterial. 304L-materialet i rostfritt stål behöver regelbundet underhållas. Skölj dem med färskvatten efter användning och applicera rostskyddssmörjolja, etc.

1. Denna produkt är lämplig för uppblåsbara båtar som är mindre än 4 m långa. De medföljande skruvarna är lämpliga för akterspeglar med en tjocklek på 36 mm eller mindre.
2. Hjulet är ett uppblåsbart hjul, inte avsett för motorvägsbruk, utan för bäring. Det är lämpligt för korta avstånd genom manuell dragning. Använd inte bil, motorcykel eller batteribil för att dra snabbt, för att förhindra att hjulen skadas.

1. Fyll på smörjolja eller litiumbaserat fett i lagerhålet och lagerhylsan regelbundet.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importerad

till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
