Produkttyp	Sjösättningshjul för akterspegel
Modell	CYXSL15300
Märke	Vevor
Däckdiameter	15,1 tum (38,5 cm)
Maximal belastningskapacitet	300 lb (136 kg)
Material i hjularmar	Aluminiumlegering
Däckmaterial	Gummi
Båtkompatibilitet	Gummibåtar med en längd under 4,5 m
Lämplig akterspegeltjocklek	Upp till 36 mm
Rekommenderat lufttryck	25 PSI
Avsedd användning	Manuell dragning på kort avstånd, ej för motorväg eller motordrivet fordon
Material i fästelement	Rostfritt stål 304L
Nödvändiga installationsverktyg	Elborr, borr Ø6,5 mm, skiftnyckel, skruvmejsel, tätningsmassa
Förpackningsinnehåll	2 hjul, 2 socklar, 2 fästen, 2 stora axlar, 2 små axlar, skruvar, brickor, muttrar, sprintar
Underhåll	Skölj med sötvatten efter användning, smörj regelbundet med olja eller litiumfett
Säkerhetsföreskrifter	Använd ANSI-glasögon och handskar, ren och väl upplyst arbetsyta, använd inte under påverkan
Support och garanti	www.vevor.com/support

Vanliga frågor - CYXSL15300 Vevor

Hur installerar jag Vevor CYXSL15300 sjösättningshjul?

Installationen kräver att man borrar 6,5 mm vertikala hål i akterspegeln efter att en horisontell linje ritats för inriktning. Fäst socklarna med medföljande skruvar och brickor, med tätningsmassa på skruvarna. Montera sedan fästen och hjul. Se bruksanvisningen för detaljerade steg.

Vilken maxvikt kan detta hjul bära?

Maximal belastningskapacitet är 300 lb (136 kg), förutsatt att produkten är korrekt och fullständigt installerad.

Är detta hjul kompatibelt med alla båtar?

Det är utformat för gummibåtar som är kortare än 4,5 m och för en akterspegeltjocklek upp till 36 mm.

Vilket lufttryck rekommenderas för däcket?

Rekommenderat tryck är 25 PSI. Överpumpa inte och undvik snabb pumpning.

Kan detta hjul användas med ett motordrivet fordon?

Nej, det är avsett för manuell dragning på kort avstånd. Använd inte med bil, motorcykel eller batteridrivet fordon för att undvika att skada hjulen.

Hur underhåller jag sjösättningshjulet?

Efter användning, skölj med sötvatten. Applicera regelbundet rostskyddande smörjolja eller litiumfett på lager och axlar för att säkerställa smidig rotation.

Vilka verktyg behövs för installation?

Du behöver en elborr med ett borr på 6,5 mm, linjal, penna, skiftnyckel, stjärnskruvmejsel, tätningsmassa och trasor.

Är fästelementen i rostfritt stål?

Ja, alla skruvar, muttrar och brickor är i rostfritt stål 304L för att motstå korrosion.

Vilka viktiga säkerhetsåtgärder finns?

Använd ANSI-godkända skyddsglasögon och robusta arbetshandskar under installationen. Håll arbetsytan ren och väl upplyst, och arbeta inte under påverkan av alkohol eller mediciner. Håll barn borta.

Var hittar jag hjälp eller garanti?

Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support.

BRUKSANVISNING CYXSL15300 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

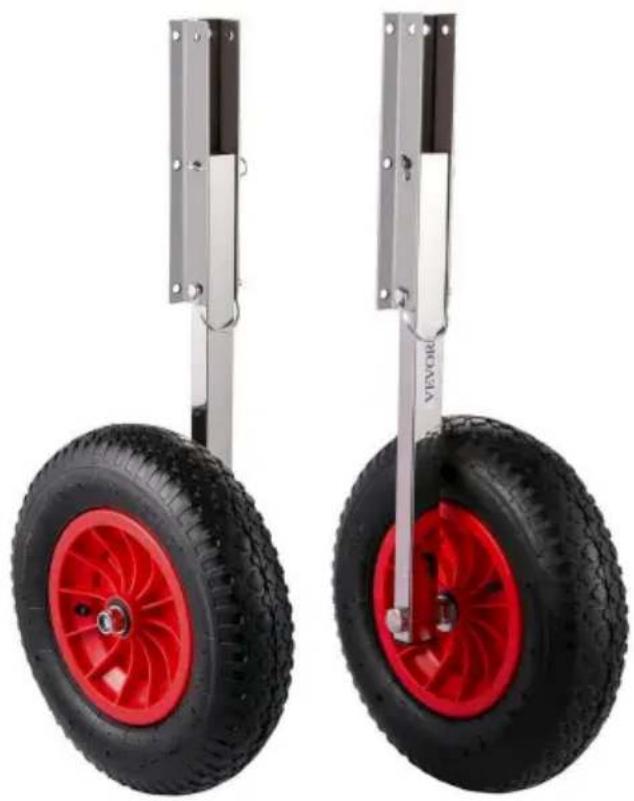

Akterspegel Iansering Hjul

MODELL: CYXSL15300

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns relaterade teknik- eller mjukvaruuppdateringar på vår produkt.

PRODUKTPARAMETRAR

Modell	CYXSL15300
Däckdiameter	15,1"/38,5 cm
Max lastkapacitet	300 lbs/136 kg
Material für hjularmar	Aluminiumlegering
Material für däck	Gummi

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs och förstå hela denna bruksanvisning innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefulla föremål.

VARNING:

1. Undvik att barn använder sandankare. Den här produkten är inte en leksak. Låt inte barn leka med den.
2. Håll dig borta från vassa spetsar, knivar och andra föremål.

INSTALLERA FÖRSIKTIGHETSÅTGÄRDER

1. Installera endast enligt dessa instruktioner. Felaktig installation kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under installationen.
3. Håll installationsområdet rent och väl upplyst.
4. Håll åskådare borta från området under installationen. 5. Installera inte när du är trött eller under påverkan av alkohol, droger eller medicin.
5. Produktkapacitet gäller endast för korrekt och fullständigt installerad produkt.

SPARA DESSA INSTRUKTIONER

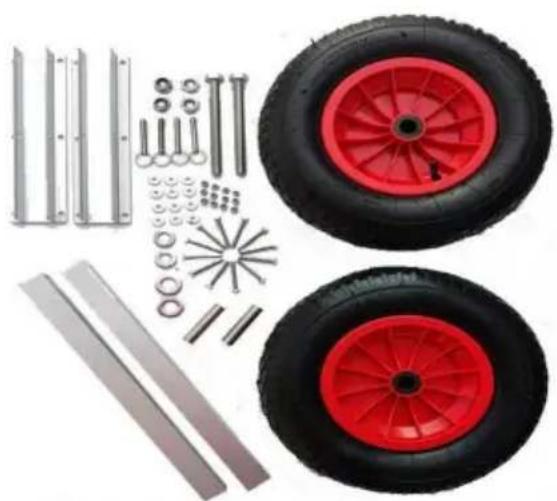

PACKLISTA

Verktygsberedskap: Linjal, penna, elektrisk bärbar borr, borrkrona (Ø 6,5 mm), tätningsgummi, fast nyckel (13#) och justerbar skiftnyckel (2 st, eller skruvstycke med parallellkaft), tvärskruvmejsel, trasor, smörjolja eller litiumbaserat fett osv.

Ingen	bild	Artikelnummer Antal Ingen bild				Del Antal	Antal
A		Hjul	2	B		Pinnyckel	4
C		Piedestal	2 D			Konsol	2
och		Rostfritt stål Bricka M20	4	F		Stor tvättmaskin M6	12
G		Skruva M16*160	2	H		Stort skaat Årm	2
		Litet skaat Ärm	2	J		Låsmutter M6 12
K		Mutter M16	2	L		Låsmutter M16	2
M		Skruv M6*50	12

BRUKSANVISNING

Installation och drift av akterspegelns utskjutningshjul:

1. Modell E1 Akterspegels utskjutningshjul är försett med fyrkantigt aluminiumlegerat stålrör (specifikation: 38*25 mm), piedestalen är försedd med aluminiumlegerat stålplåt (tjocklek: 3-4 mm), varmt vatten innehållande smörjmedel eller neutralt rengöringsmedel ska användas för underhåll av aluminiumlegeringar och sura eller alkaliska rengöringsmedel är inte tillåtna, skruvarna och så vidare, alla använder 304L rostfritt stålmaterial, det rostfria materialet behöver regelbundet underhåll, skölj dem med färskvatten efter användning och applicera rostskyddande smörjolja etc.
2. Denna produkt är lämplig för uppblåsbara båtar som är mindre än 4,5 m, skruvar som medföljer är lämpliga för akterspegelns tjocklek är 36 mm och mindre än 36 mm.
3. Hjulet är ett pneumatiskt hjul som, det är inte för motorvägsbruk, utan bäring, det är det lämpar sig för korta avstånd genom manuell dragning. Vänligen använd inte bil, motorcykel eller batteribil för att dra snabbt, förhindra att hjulen skadas.
4. Vänligen tillsätt smörjolja eller litiumbaserat fett i lagerhålet och lagret arm regelbundet.
5. Det rekommenderade uppblåsningstrycket för uppblåsningshjulet är 25 P.S.I. Blås inte upp det för snabbt.

Instruktioner för installation och drift av akterspegelns starthjul:

Verktygsberedskap: linjal, penna, elektrisk bärbar borr, borr (Ø6,5 mm), tätningsgummi, stjärnnyckel (E1:10#) och justerbar skiftnyckel (2 st, eller parallellkäke)

skruvstycke), trasor, smörjolja eller litiumbaserat fett, etc.

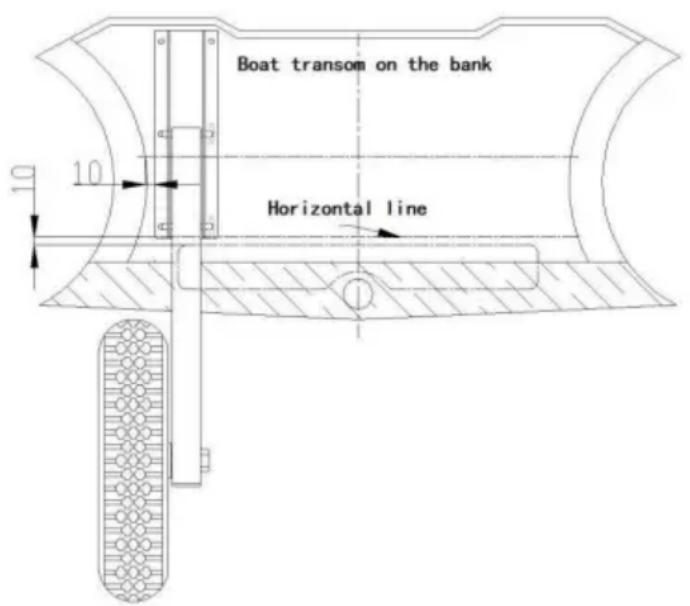

Steg 1: Lyft upp båtens akterspegel. Placera akterspegelns starthjul nära

akterspegeln, justera avståndet (upp, ner, vänster och höger) och se till att placera den på en lämplig plats för installation. Rita en horisontell linje för att säkerställa balansen av de två akterspegelns utskjutningshjul efter installation. Måtten i figuren är endast för referens.

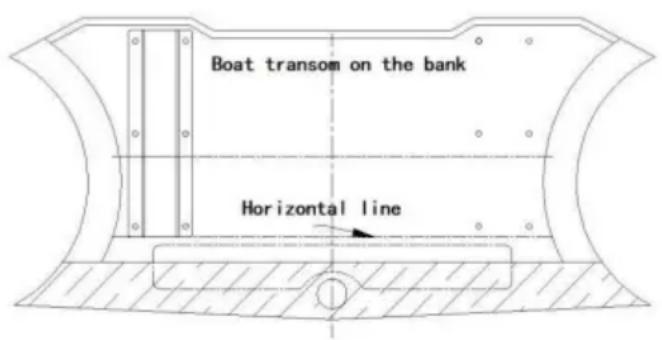

Steg 2: Placera piedestalen nära den horisontella linjen (har ritats i steg 1).

Justera avståndet för piedestal (vänster och höger). Markera platsen för varje hål med en markör eller markera platsen för varje hål genom att rita vägen med kompasser och linjal. Sedan vertikala borrhål med elektrisk bärbar borr. Borrkronans diameter är ca 6,5 mm. Borrhastigheten bör vara låg för att förhindra skador på akterspegeln.

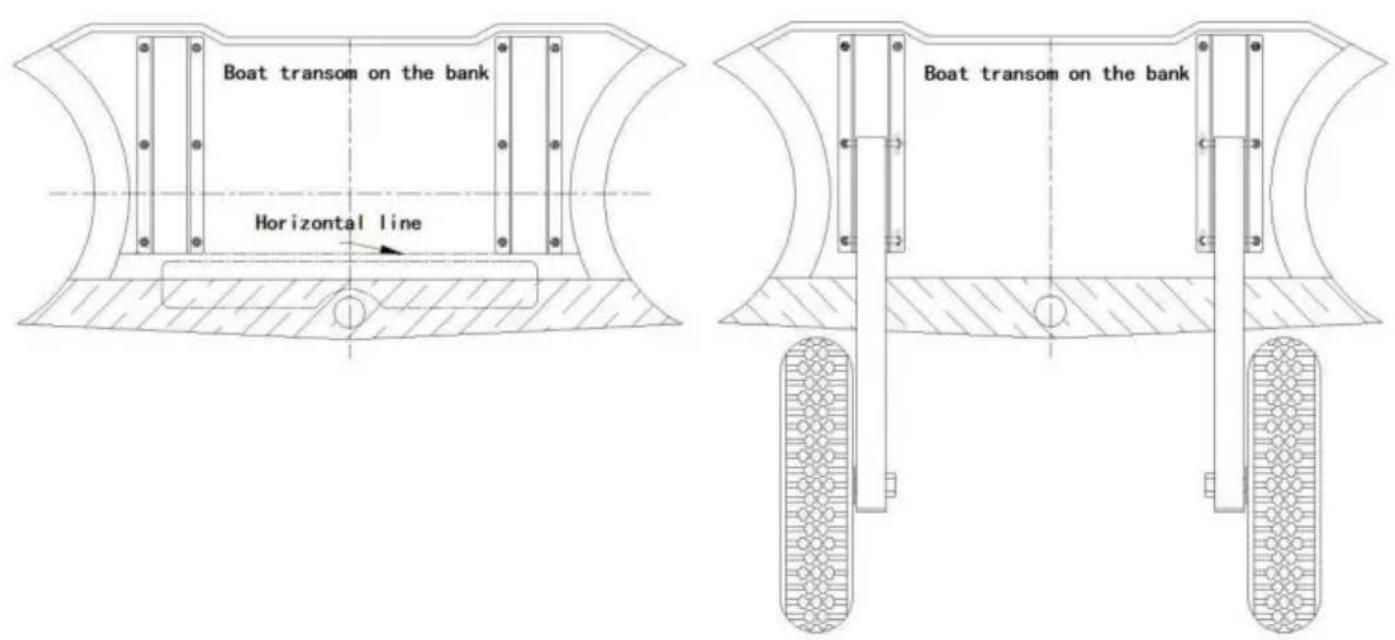

Steg 3: Montera piedestalen på akterspegeln och dra åt med skruvar.

Obs: 1. Förhindra att vatten kommer in i akterspegeln, bör använda tätningsgummi på både skruvar och hål; 2. Vid fixering av piedestalen är de rostfria packningarna placerade på insidan av akterspegeln.

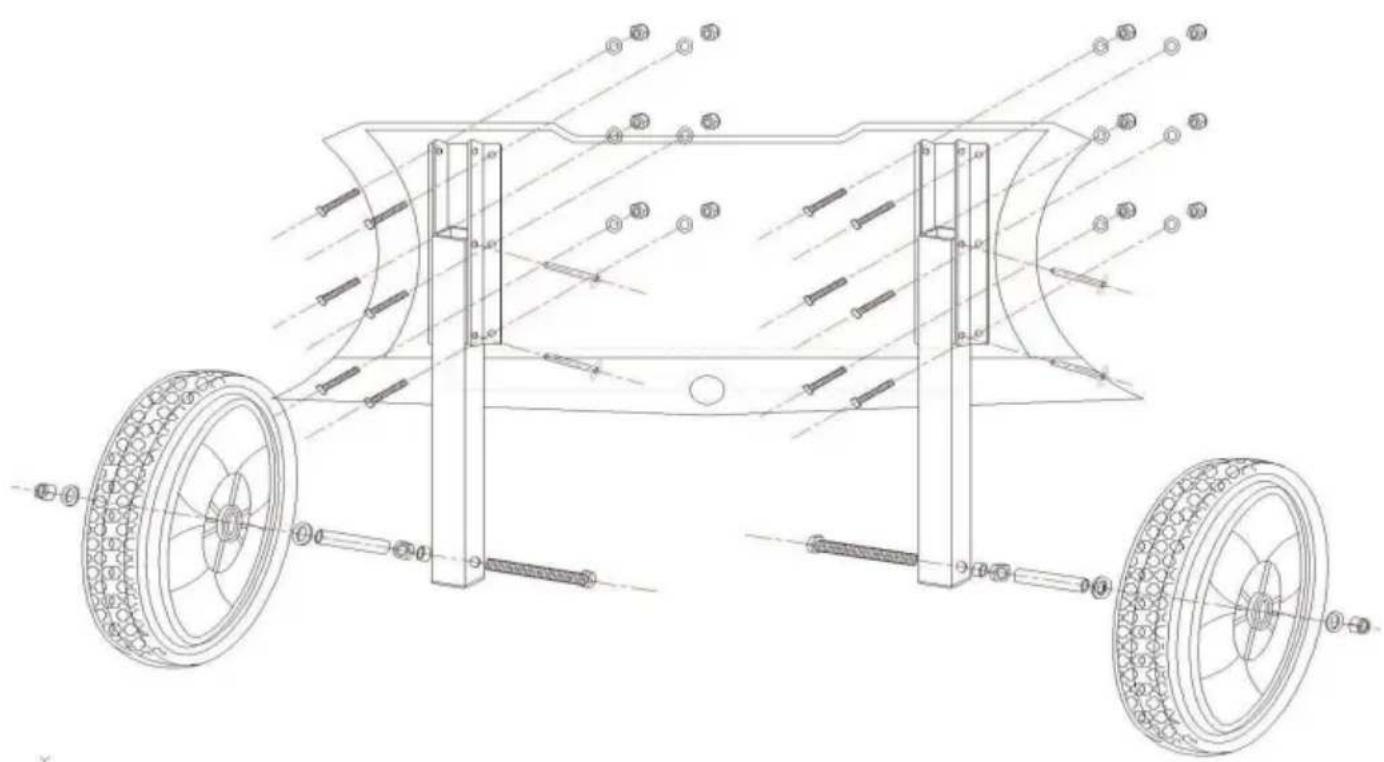

Steg 4: Installation av fästen och hjul på de färdiga placerade piedestalen med stiftnyckel. Vrid fästet och hjulet upp och ner för att kontrollera att hjulet sitter bra eller inte. För att säkerställa att hjulen roterar flexibelt, applicera litiumbaserat fett eller smörjolja inuti lagerhålet innan de används.

Tillverkare: Shanghai Xinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien Importerad

till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
