CYXSL15300 - Koło startowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Koło startowe do pawęży
Model	CYXSL15300
Marka	Vevor
Średnica opony	15,1 cala (38,5 cm)
Maksymalne obciążenie	300 lb (136 kg)
Materiał ramion koła	Stop aluminium
Materiał opony	Guma
Kompatybilność z łodzią	Łodzie pneumatyczne o długości poniżej 4,5 m
Odpowiednia grubość pawęży	Do 36 mm
Zalecane ciśnienie pompowania	25 PSI
Przeznaczenie	Ręczne holowanie na krótkie odległości, nie na autostradę ani do pojazdów motorowych
Materiał elementów mocujących	Stal nierdzewna 304L
Wymagane narzędzia do montażu	Wiertarka elektryczna, wiertło Ø6,5 mm, klucz płaski, śrubokręt, masa uszczelniająca
Zawartość opakowania	2 koła, 2 podstawy, 2 wsporniki, 2 duże osie, 2 małe osie, śruby, podkładki, nakrętki, zawleczki
Konserwacja	Po użyciu spłukać świeżą wodą, regularnie smarować olejem lub smarem litowym
Środki ostrożności	Nosić okulary ANSI i rękawice, czyste i oświetlone miejsce, nie używać pod wpływem alkoholu lub leków
Wsparcie i gwarancja	www.vevor.com/support

Często zadawane pytania - CYXSL15300 Vevor

Jak zamontować koło startowe Vevor CYXSL15300 ?

Montaż wymaga wywiercenia pionowych otworów o średnicy 6,5 mm w pawęży po zaznaczeniu linii poziomej w celu wyrównania. Przymocuj podstawy za pomocą dostarczonych śrub i podkładek, używając masy uszczelniającej na śruby. Następnie zamontuj wsporniki i koła. Zapoznaj się z instrukcją, aby uzyskać szczegółowe kroki.

Jaką maksymalną wagę wytrzyma to koło?

Maksymalne obciążenie wynosi 300 funtów (136 kg), pod warunkiem prawidłowego i pełnego montażu produktu.

Czy to koło jest kompatybilne ze wszystkimi łodziami?

Jest przeznaczone dla łodzi pneumatycznych o długości poniżej 4,5 m i grubości pawęży do 36 mm.

Jakie ciśnienie pompowania opony?

Zalecane ciśnienie to 25 PSI. Nie przepompowywać i unikać zbyt szybkiego pompowania.

Czy można używać tego koła z pojazdem motorowym?

Nie, jest przeznaczona do ręcznego holowania na krótkie odległości. Nie używać z samochodem, motocyklem lub pojazdem z baterią, aby uniknąć uszkodzenia kół.

Jak konserwować koło startowe?

Po użyciu spłukać świeżą wodą. Regularnie nakładaj olej antykorozyjny lub smar litowy na łożyska i osie, aby zapewnić płynny obrót.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki elektrycznej z wiertłem 6,5 mm, linijki, ołówka, klucza płaskiego, śrubokręta krzyżakowego, masy uszczelniającej i szmatek.

Czy elementy mocujące są ze stali nierdzewnej?

Tak, wszystkie śruby, nakrętki i podkładki są wykonane ze stali nierdzewnej 304L, aby były odporne na korozję.

Jakie są ważne środki ostrożności?

Podczas montażu należy nosić okulary ochronne ANSI i wytrzymałe rękawice robocze. Utrzymuj miejsce czyste i dobrze oświetlone, nie pracuj pod wpływem alkoholu lub leków. Trzymaj dzieci z daleka.

Gdzie znaleźć pomoc lub gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI CYXSL15300 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Koło startowe pawęźowej

MODEL: CYXSL15300

Nadal staramy sieofferowa Paanstwu narzedzia w konkurencyjnych cenach. "Oszczedz połow"Poowa ceny' lub innate podobne wyrazenia uzywane przyz nas stanowia jodynie szacunkowe oszczednosci, jakie mozes uzyska,c kupujc u nas okreslone narzedzia w porownaniu z glownymi markami i niekoniecznie oznaczaja one objecie wsztkich kategorii narzedzi offeringsnych przyz nas. Uprzejmie przypominamy,aby dokladnie sprawdzi,czy skladajc u nas zamowienie faktycznie oszczedzasz połow w porownaniu z glownymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

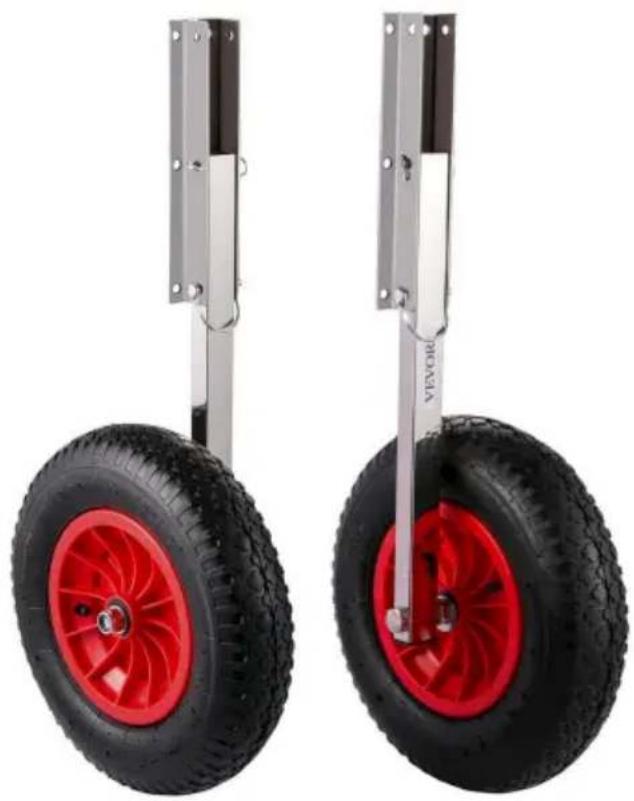

Wodowanie pawęzowej Koło

MODEL: CYXSL15300

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczace produktu? Potrzebujesz wsparcia technicznego? Skontaktuj sie znami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przyd uzyciem naleź uwaźne przyczytać wszymstkie instrukcje. VEVOR zastrzega sąbie jasnę interpretacja naszej instrukcji obśgli. Wyglad produktu besteht ziależ od produktu, k tymory otrzymaść. Prosimy o wybaczenia, są nie poinformujemy Cię ponownie, są对他们 nazym produktie pojawość są jakiekolwiekactualizacja technologiczne lub oprogramOWANIA.

PAREMETRY PRODUKTU

Model	CYXSL15300
Średnica opony	15,1"/38,5 cm
Maksymalna ladownosć	300 funtów/136 kg
Material ramion kóf	Stop aluminium
Material opony	Guma

WAZNE ZABEZPIECZENIA

OSTRZEZENIE: Przed Rozpoczeciem uzytkowanialedgey przyczytac i zrozumiec cala instrukcje. lub serwisowania unto produktu. Nieprzestrzeganie tych ostrzezeni instrukcje moga spowodawc obrazenia ciała lub uszkodzenia cennych przydmiotow hieruchomosc.

OSTRZEZENIE:

1. Unikaj uzywania przy czeci prowadnic kotwic piaskowych. Ten produkt nie jest jabawką. Nie pozwalać daneciom są bawić.
2. Trzymaj z dala od ostrych punktów, ostrzy i innych przydmiotów.

ŚRODKI OSTROZNOSCI PODCZAS INSTALLACJI

1. Instaluj wyłacznie zgodnie z niniejsza instrukcja. Nieprawidłowia instalacja要去 stwarzać zagrozenia.
2. Podczas montazu nalezy nosić okulary ochronnce zatwierdzone przy ANSI oraz wytrzymaţe rękawice robocze.
3. Ultrzymuj.), w zysto ci zapewnij dobre oswietlenie.
4. Podczas instalaci nie dopuisci, aby osoby postronne przybywaly w povlizu.
5. Nie instaluj, gdy jests zmeczony lub pod wptywem alkoholu, narkotyków lublek.
6. Mozliwość produktu odnosza są wyłacznie do produktu prawidłow o kompletnie zainstalowanego.

ZAPISZ TE INSTRUKCJE

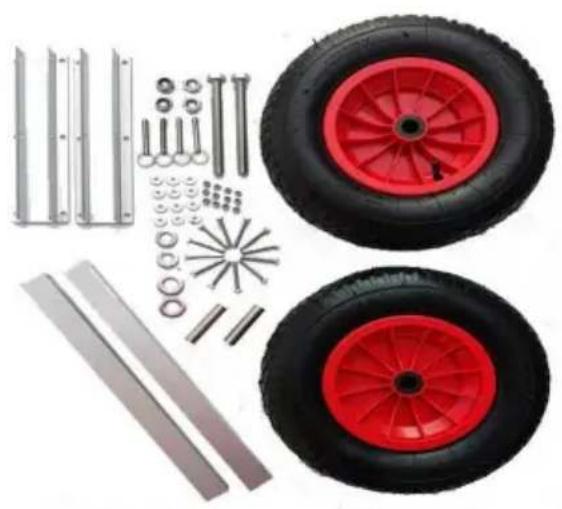

LISTAPAKOWANIA

Przygotowanienarzędzi:

Linijka, olówek, wiertarka elektryczna,

uszczelniaja, klucz dociskowy (13#) i regulowa

klucz (2 szt. lub imadto o rrownoleglych

szczekach), szrubokret

krzyżakowy, szmaty, olej smarujacy lub bateria litow smar itp.

Brak	obrazu	Numerȩsci Ilość	Nie Zdjęcie			Cȩść Numer	Ilość
A		Koło	2	B		Kluczymi do pinu	4
C		Piedestat	2D			Nawias	2
I		Stal niedzewna Podkładka M20	4	F		Duża pralka M6	12
G		Śruba M16*160	2	H		Duźny wał Rękaw	2
I		Mały wał R.§kaw	2	J		Nakȩtnka zabezipieczajca M6 12
K		Nakȩtnka M16	2	L		Nakȩtnka zabezipieczajca M16	2
M		Śruba M6*50	12

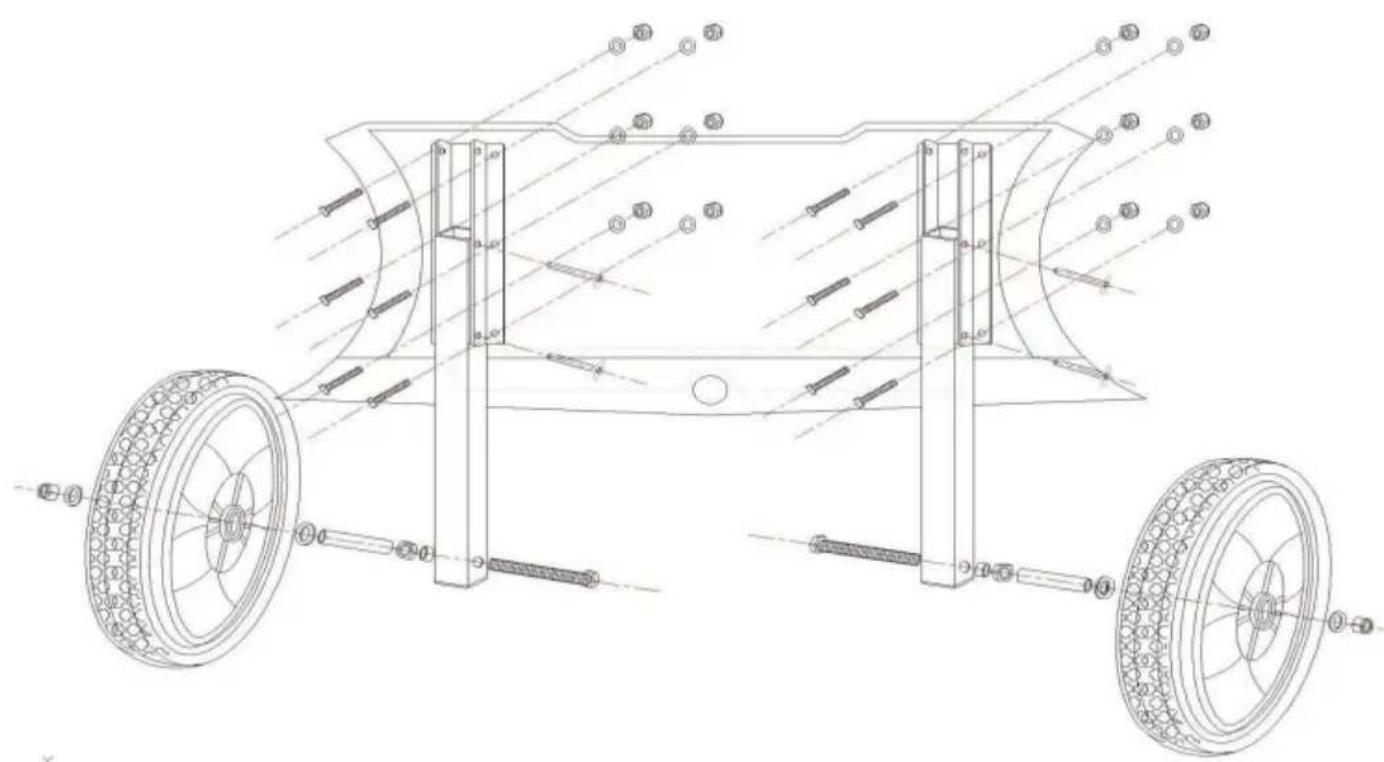

INSTRUKCJA UZYCIA

Montaž i obstuga koła napędowedgo pawęzowego:

1. Koło napędowe pawęzy modelu E1 wykonane jest ze stali stopowej alumniewej o przykroju kwadratowym
   Rury (Specyfikacja: 38^25mm ), podstawy wykonane są ze stali stopowej aluminium
   plytka (grubosć: 3-4 mm), ciepta woda z dodatkiemŚrodka smaru⁺ćego lubneutralnégośrodka czyszczȩcego
   srodek naleź stosowej do konserwacje stopów aluminium, kwaśny lub zasadowy
   nie wolno uzywc Środków czyszczȩcych, szuby itp. wykonane są ze stali niedzewnej 304 L
   material stalowy, materiał ze stali niedzewnej wymaga regularnej konserwacje, plukania
   po uzyciu naleź je umyść swieź wodą i nałyść antykorozyjny olej smaru⁺ćy 2. Też
   produkt nadaje są do pontonów odługosci mniejszej nitž 4,5 m,
   dolączone s Ruby są odpowiednia do grubosci pawȩzy 36 mm
   i mniej nitž 36mm.
2. Koło jest kołem pneumatycznym, „, nie nadaje są do uzytku na autostradzie, bez toźyska, to nadającym są do krótkiego uzytku poprzej sączne przyciaganie. Prosze są uzywać samochodu, motocykla lub samochodu akumulatorowej do szybkiego przyciagania, aby zapobiec uszkodzeniu kóf.
3. Prosze dodać olej smarny lub smar na bazie litu do otworu toźyska i rekaw regularnie.
4. Zalecane ciśnienie w kole pompujycymDynosi 25 PSI. Nie pompuj go za szybko.

Instrukcja montazu i obstugi koa napedowego pawełowego:

Przygotowanie narędzi: Linijka, olówek, wiertarka elektryczna, wiertlo (Φ6,5 mm), gumauszczelniajaća, klucz nastawny (E1:10#) i klucz nastawny (2 szt. lub szȩcki równoleg...) imadla), szmat, oleju smarowej lub smaru na bazie litowej itp.

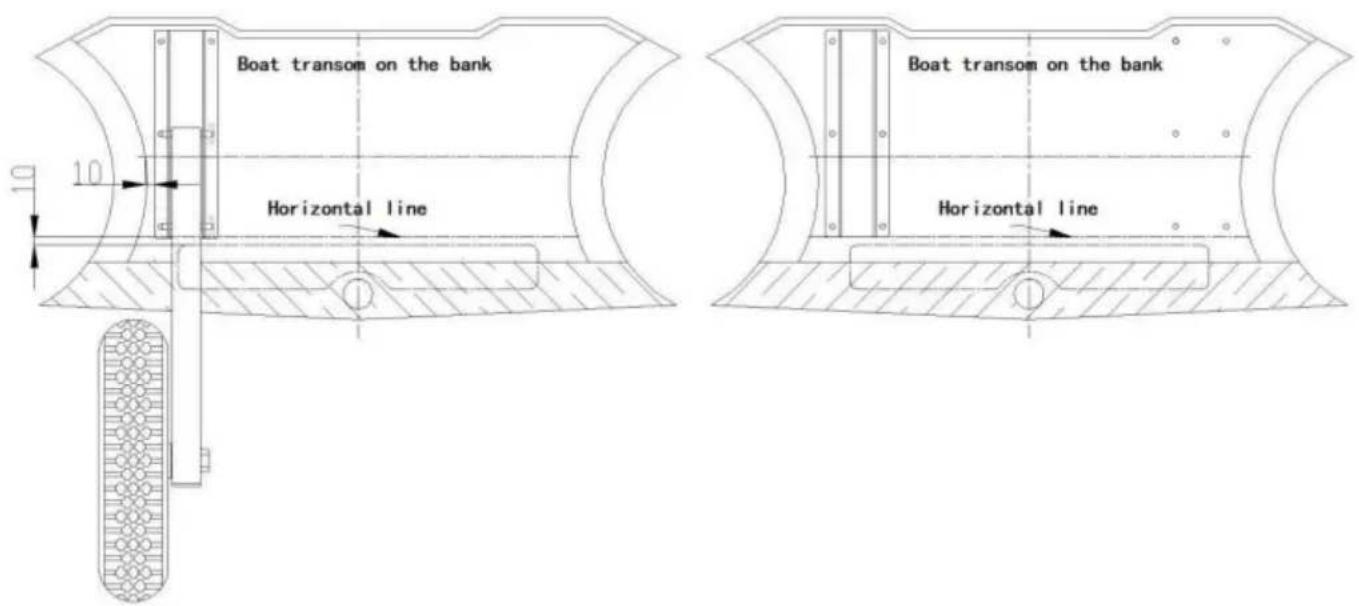

Krok 1: Podniesenie pauź ytodzi, Umieszko napędowe pauź blisko

paweź, dostosuj odlegóść (w góre, w dóf, w lewo i w prawo) i upewnij sie, ze jest umieszczona v odpowiednie.), rysujuc linie pozioma, aby zapewnic rownowagę dwoch kóf napędowych paweź po zamontowaniu, wymiary na rysunku

służā jedynie celom informacyjnym.

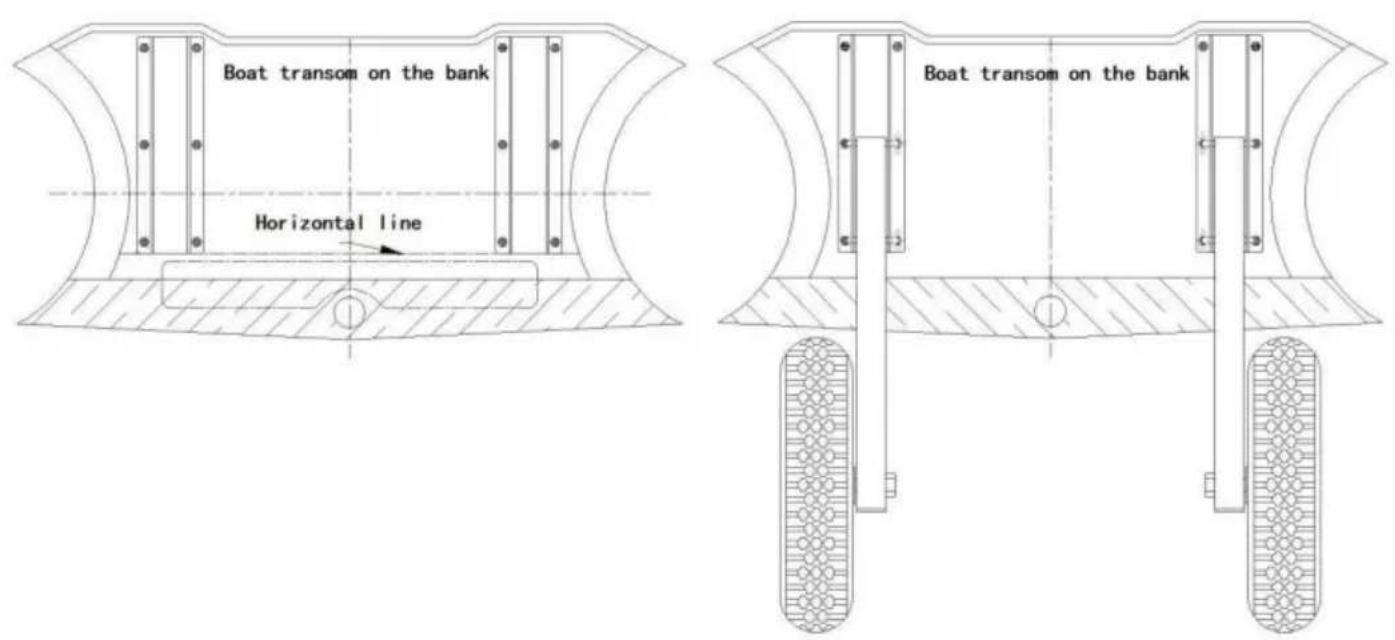

Krok 2: Umieść postument blisko linii poziomej (narysowanej w kroku 1)

Dostosuj odlegość dla podstawy (lewej i prawej), zaznacz połozenia kaźdego otworu za pomocza zaznacz lub zaznacz lokalizacja kaźdego dołka, rysujuc drogne za pomocza cylrka i linijki, nastepnie pionowe wiercenie otworów wiertarka elektryczna, srednica wiertła wynosi okola 6,5 mm, przydkość wiercenia powinna byc niska, aby zapobiec uszkodzeniu pawezy.

Krok 3: Montañ podstawy na pawezy i dokrecenie招投标.

Uwaga: 1. Aby zapobiec przygodostawaniu sie wody do pawezy, nalezy uzyc gummy usczelniajaçej po obu stronach s Ruby i otwory; 2. podczas mocowania cokołu usczelki ze stali niedzewnej są umieszczony na wewétrznej stronie pawezy.

Krok 4: Montaż wsporników i kóf na gotowych podstawach montażowych za pomocą kolka klucz, Obróć uchwyt i koło w gorne i w dóf, aby sprawdzić,czy koło pasuje prawidłowowo lub nie. Aby zapewnić elastyczne obracanie są kóf, naleź zastosowej smar litowy lub nasmarować olejem otwor zoźyska przy ich uzyciem.

Producent: Shanghaiuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
