CYXSL12500 - Koło startowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Koło startowe do pawęży
Marka	Vevor
Model	CYXSL12500
Średnica opony	12,6 cala (32 cm)
Maksymalna nośność	500 lb (227 kg)
Materiał ramion kół	Stop aluminium
Materiał opony	Guma
Wymiary rury kwadratowej	30 × 30 × 3 mm
Grubość płyt podstawy	3-4 mm
Materiał śrub	Stal nierdzewna 304L
Liczba kół	2
Typ opony	Pompowana
Zalecane zastosowanie	Ręczne ciągnięcie na krótkich dystansach
Kompatybilność z łodzią	Łodzie pneumatyczne o długości < 4 m
Kompatybilna grubość pawęży	≤ 36 mm
Instalacja	Wymaga wiercenia otworów 8,5 mm, użycia masy uszczelniającej
Wymagane narzędzia	Linijka, ołówek, wiertarka, klucz nasadowy 13#, klucz regulowany, wkrętak krzyżakowy, szmatki, smar
Konserwacja	Spłukać słodką wodą po użyciu, nałożyć olej antykorozyjny, nasmarować łożyska
Bezpieczeństwo	Nosić okulary ochronne i rękawice, trzymać dzieci z dala, nie używać w stanie zmęczenia
Zawartość opakowania	2 koła, 2 podstawy, 2 wsporniki, 4 klucze do nakrętek, śruby, podkładki, nakrętki, tuleje osi
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - CYXSL12500 Vevor

Jak zainstalować koło startowe na pawęży?

Narysuj poziomą linię, aby wyważyć oba koła. Umieść podstawę blisko linii, zaznacz i wywierć pionowe otwory 8,5 mm. Przymocuj podstawę za pomocą śrub M8, podkładek i nakrętek. Nałóż masę uszczelniającą na śruby i otwory. Następnie zamontuj wsporniki i koła za pomocą klucza do nakrętek. Sprawdź, czy koła obracają się swobodnie po dodaniu smaru.

Jaki typ opony jest używany? Czy jest pompowana?

Opona jest gumowa i jest pompowana. Nie jest przeznaczona do użytku na autostradzie.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 500 funtów (227 kg).

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować linijki, ołówka, wiertarki elektrycznej, klucza nasadowego 13#, klucza regulowanego (lub imadła z równoległymi szczękami), wkrętaka krzyżakowego, szmatek i smaru smarnego lub litowego.

Jak konserwować koło startowe?

Po każdym użyciu spłucz je słodką wodą, aby usunąć sól. Regularnie nakładaj olej antykorozyjny na elementy ze stali nierdzewnej. Smaruj łożyska smarem litowym lub olejem smarnym.

Czy to koło jest kompatybilne ze wszystkimi łodziami?

Ten produkt jest odpowiedni dla łodzi pneumatycznych o długości poniżej 4 metrów i grubości pawęży maksymalnie 36 mm.

Czy mogę użyć tego koła do ciągnięcia łodzi samochodem?

Nie, koło jest przeznaczone wyłącznie do ręcznego ciągnięcia na krótkich dystansach. Nie używaj go z samochodem, motocyklem lub pojazdem elektrycznym, aby uniknąć uszkodzenia kół.

Co zrobić, jeśli koło nie obraca się swobodnie?

Sprawdź, czy wspornik jest prawidłowo zamontowany i czy koło nie jest zbyt mocno dokręcone. Nałóż smar litowy lub olej smarny wewnątrz otworu łożyska i na oś.

Czy są jakieś środki ostrożności, których należy przestrzegać?

Nosić okulary ochronne zatwierdzone przez ANSI i rękawice robocze podczas instalacji. Utrzymuj miejsce czyste i dobrze oświetlone. Nie instaluj, jeśli jesteś zmęczony lub pod wpływem. Trzymaj dzieci z dala, ponieważ to nie jest zabawka.

Jakie części są zawarte w opakowaniu?

Opakowanie zawiera: 2 koła, 4 klucze do nakrętek, 2 podstawy, 2 wsporniki, 4 podkładki nylonowe M16, 4 duże podkładki M8, 2 śruby M12×150, 2 tuleje osi, 4 nakrętki M8, 4 nakrętki zabezpieczające M8, 2 nakrętki M12, 2 nakrętki zabezpieczające M12, 4 śruby M8×50.

INSTRUKCJA OBSŁUGI CYXSL12500 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Koło startowe pawężowe

MODEL: CYXSL12500

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

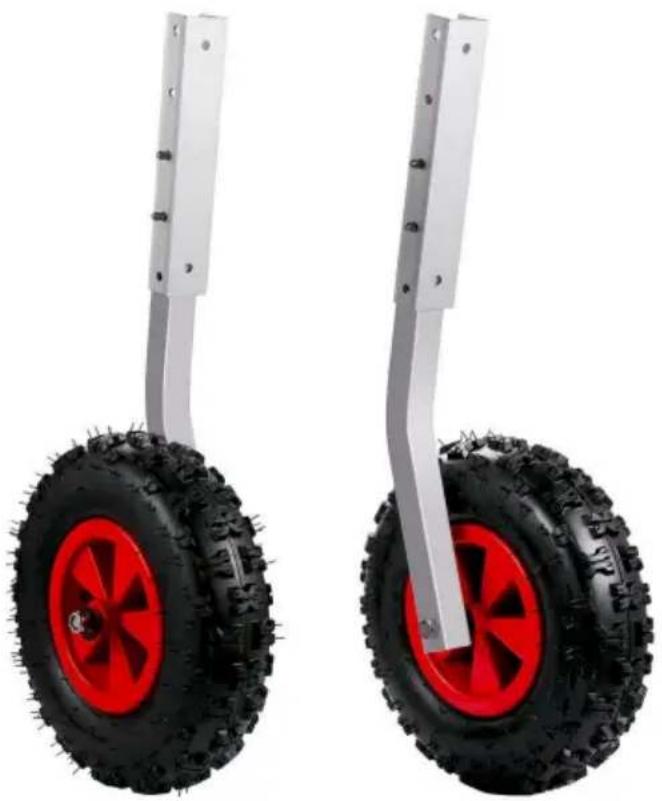

Wodowanie pawężowe Koło

MODEL: CYXSL12500

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PAREMETRY PRODUKTU

Model	CYXSL12500
Średnica opony	32 cm/12,6 cala
Maksymalna ładowność	500 funtów/227 kg
Materiał ramion kół	Stop aluminium
Materiał opony	Guma

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem użytkowania lub użytkowania urządzenia należy przeczytać i zrozumieć całą instrukcję. serwisowanie tego produktu. Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

OSTRZEŻENIE:

1. Unikaj używania przez dzieci prowadnic kotwic piaskowych. Ten produkt nie jest zabawką. Nie pozwalać dzieciom się bawić.
2. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

1. Instaluj wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowa instalacja może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce instalacji w czystości i zapewnij dobre oświetlenie.
4. Podczas instalacji nie dopuścić, aby osoby postronne przebywały w pobliżu.
5. Nie instaluj, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub lek.
6. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo i kompletnie zainstalowanego.

ZAPISZ TE INSTRUKCJE

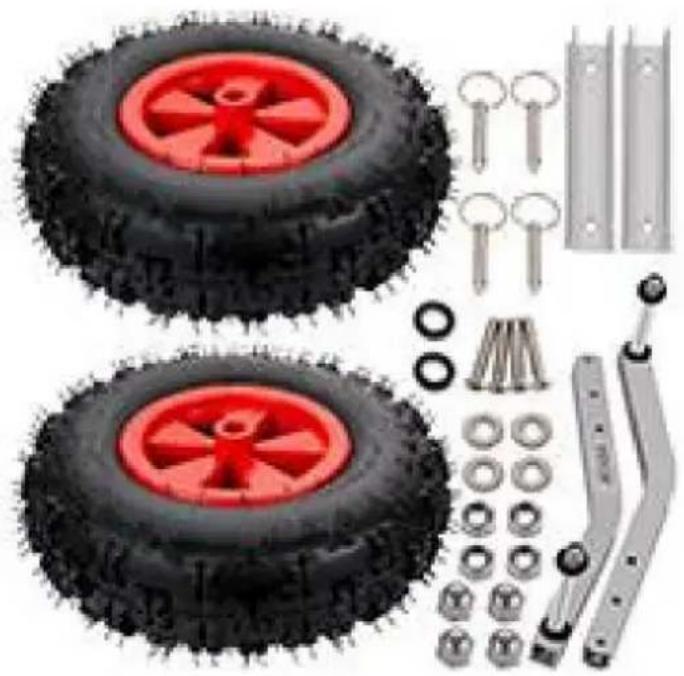

LISTA PAKOWANIA

Przygotowanie narzędzi:

Linijka, ołówek, wiertarka elektryczna,

uszczelniająca, klucz dociskowy (13#) i regulowa

klucz (2 szt. lub imadło o równoległych

szczękach), śrubokręt

krzyżakowy, szmaty, olej smarujący lub bateria litow

smar itp.

Brak	zdjęcia Numer części Ilość Brak zdjęcia					Numer części	Ilość I
A		Koło	2B			Kluczyk do pinu	4
C		Piedestał	2D			Nawias	2
I		Podkładka nylonowa M16	4	F		Duża pralka M8	4
G		Śruba M12*150	2 godziny			Tuleja osi	2
I		Nakrętka M8	4	J		Nakrętka zabezpieczająca M8 4
K		Nakrętka M12	2	L		Nakrętka zabezpieczająca M12 2
M		Śruba M8*50 4

INSTRUKCJA UŻYCIA

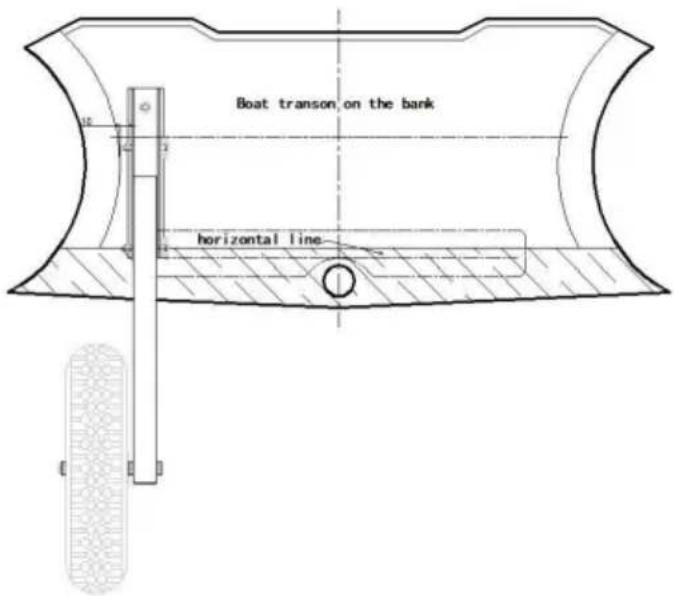

Krok 1: Podniesienie pawęży łodzi. Umieść koło napędowe pawęży A blisko, wyreguluj odległość (w górę, w instalacji. dół, w lewo i w prawo) i upewnij się, że znajduje się ono w pawęży w odpowiednim miejscu do Narysuj poziomą linię, aby zapewnić równowagę dwóch kół napędowych pawęży po instalacji. Wymiary na rysunku są podane wyłącznie w celach informacyjnych.

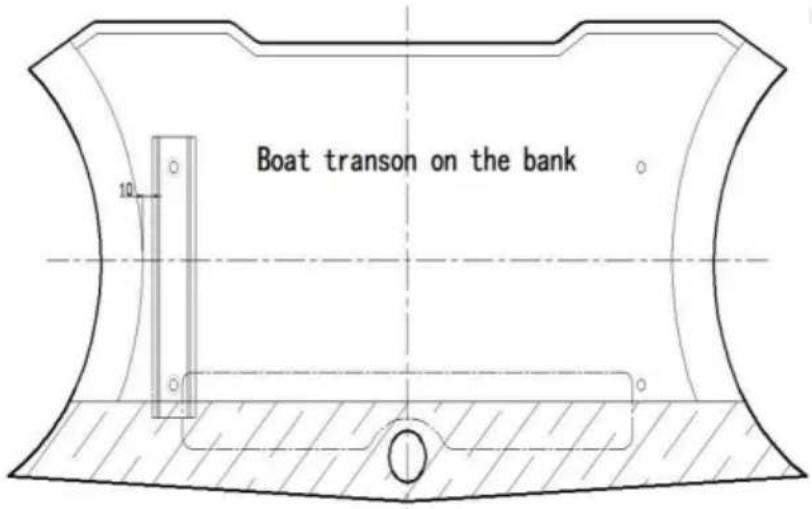

Krok 2: Umieść cokół C blisko linii poziomej (narysowanej w kroku 1). Dostosuj odległość cokołu (lewego i prawego). Zaznacz położenie każdego otworu markerem lub znakiem.

lokalizację każdego otworu należy wyznaczyć za pomocą cyrkła i linijki, a następnie wywiercić otwory pionowo wiertarką elektryczną,

średnica wiertła wynosi około 8,5 mm, prędkość wiercenia powinna być niska, aby zapobiec uszkod rygiel.

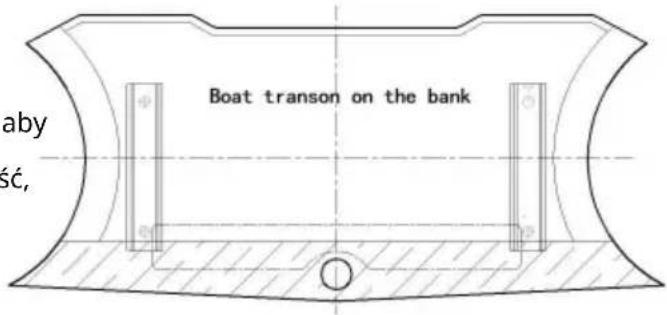

Krok 3: Montaż podstawy C na paweży, dokręcając śrubą M

i podkładkę F i nakrętkę I i nakrętkę J.

Uwaga: 1. Aby zapobiec przedostawaniu się wody do pawęży, należy zastosować gumę uszczelniającą zarówno na śrubach, jak i otworach; 2. Podczas mocowania podstawy uszczelki ze stali nierdzewnej należy umieścić po wewnętrznej stronie pawęży.

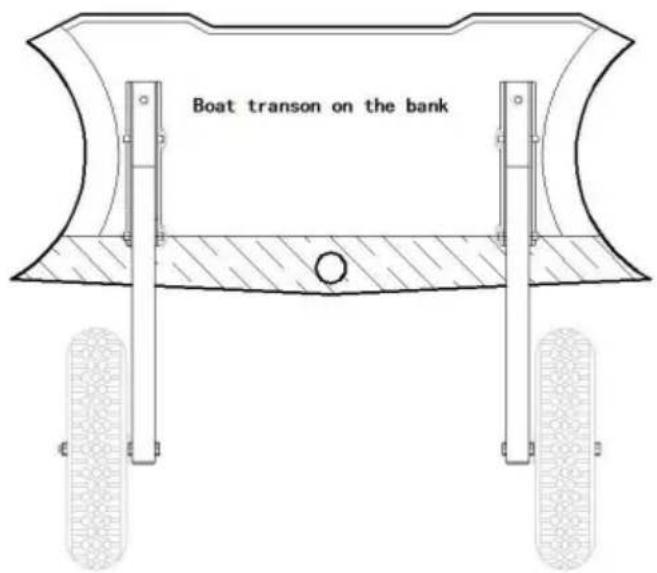

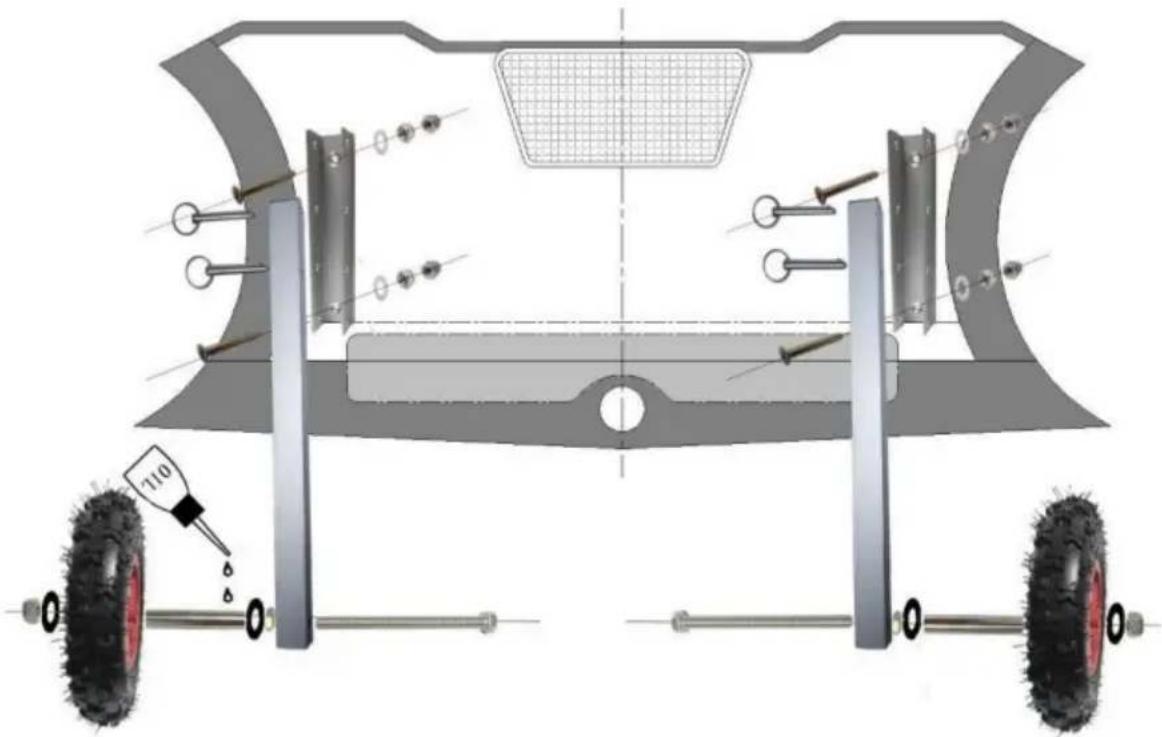

Krok 4: Montaż wsporników D i kół A na gotowych podstawach montażowych C za pomocą klucza B, Obróć wspornik D i koło w górę i w dół, aby sprawdzić, czy koło pasuje dobrze. Aby mieć pewność, że koła obracają się elastycznie, przed użyciem wlej smar litowy lub olej smarujący do otworu łożyska.

Uwagi dotyczące montażu i obsługi koła startowego pawężowego modelu C:

1. Wsporniki paweży

Koło startowe wykonane jest z kwadratowych rur ze stopu aluminium (specyfikacja:

30**30*3mm), podstawy wykonane są z płyty ze stopu aluminium (grubość:

3-4mm), śruby itp., wszystkie wykonane są ze stali nierdzewnej 304L, która wymaga regularnej konserwacji. Po użyciu należy ją przepłukać świeżą wodą i nałożyć antykorozyjny olej smarowy itp.

1. Ten produkt nadaje się do łodzi pontonowych, których długość jest mniejsza niż 4 m. Dostarczone śruby są odpowiednie do grubości pawęży 36 mm. i mniej niż 36mm.

2. Koło jest pompowane, nie nadaje się do jazdy po autostradzie, bez łożyska, nadaje się do krótkiego użytku poprzez ręczne przeciąganie. Proszę nie używać samochodu, motocykła lub samochodu akumulatorowego do szybkiego przeciągania, aby zapobiec uszkodzeniu kół.

3. Proszę dodać olej smarny lub smar na bazie litu do otworu łożyska i rękaw regularnie.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
