GEBRUIKSAANWIJZING CYXSL12500 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

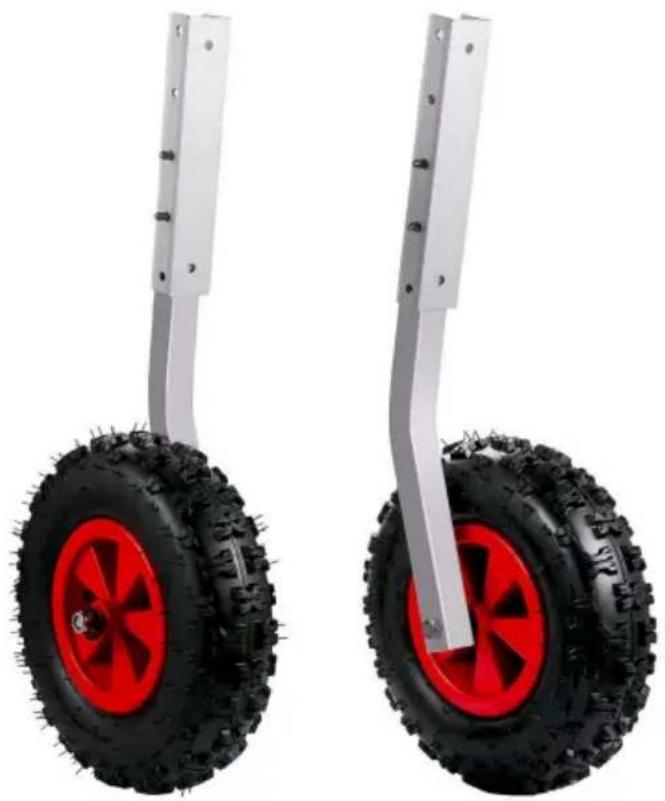

Spiegel lancering Wiel

MODEL: CYXSL12500

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

PRODUCTPARAMETERS

Model	CYXSL12500
Banddiameter	32 cm/12,6"
Maximale laadcapaciteit	500 pond/227 kg
Materiaal wielarmen	Aluminiumlegering
Bandenmateriaal	Rubber

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u het apparaat bedient of onderhoud van dit product. Het niet opvolgen van deze waarschuwingen en instructies kan persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

WAARSCHUWING:

1. Vermijd het gebruik van zandankergeleiders door kinderen. Dit product is geen speelgoed. Gebruik geen kinderen ermee laten spelen.
2. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen.

INSTALLATIEVOORZORGSMAATREGELEN

1. Installeer alleen volgens deze instructies. Onjuiste installatie kan gevaren opleveren.
2. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de installatieplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de installatie.
5. Installeer het apparaat niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. De producteigenschappen gelden alleen voor producten die correct en volledig zijn geïnstalleerd.

BEWAAR DEZE INSTRUCTIES

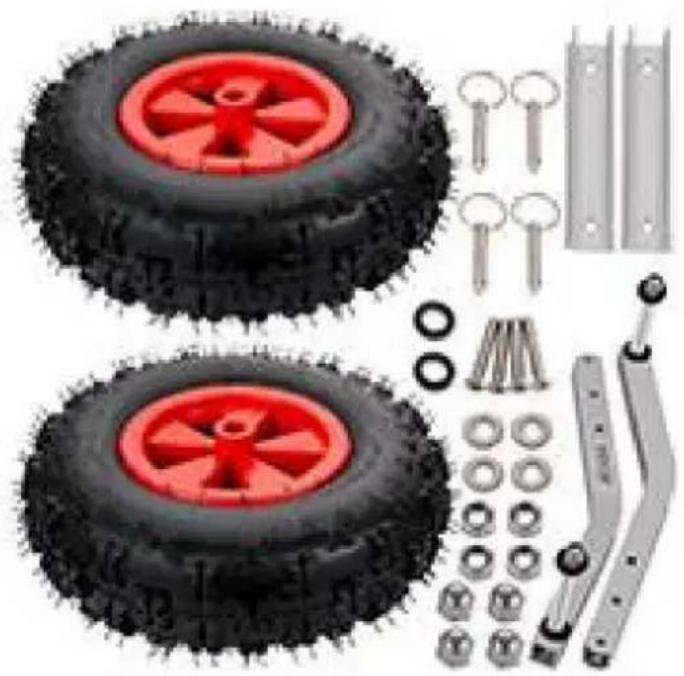

PAKLIJST

Gereedschap paraatheid: Liniaal, potlood, elektrische boormachine, boor (ÿ 8,5 mm), afdichtingsrubber, borgmoer (13#) en verstel sleutel (2 stuks, of bankschroef met parallelle bek), kruiskopschroevendraaier, vodden, smeerolie of lithiumbasis vet, enz.

Geen afbeelding Onderdeelnummer Aantal Geen afbeelding Onderdeelnummer							QtEn
A		Wiel	2B			Pin-sleutel	4
C		Voetstuk	2D			Beugel	2
EN		Nylon ringM16	4	F		Grote wasmachineM8	4
G		SchroefM12*150	2 uur			Asbus	2
I		Moer M8	4	J		Borgmoer M8 4
Ik		Moer M12	2	Ik		Borgmoer M12 2
M		Schroef M8*50	4

GEBRUIKSAANWIJZING

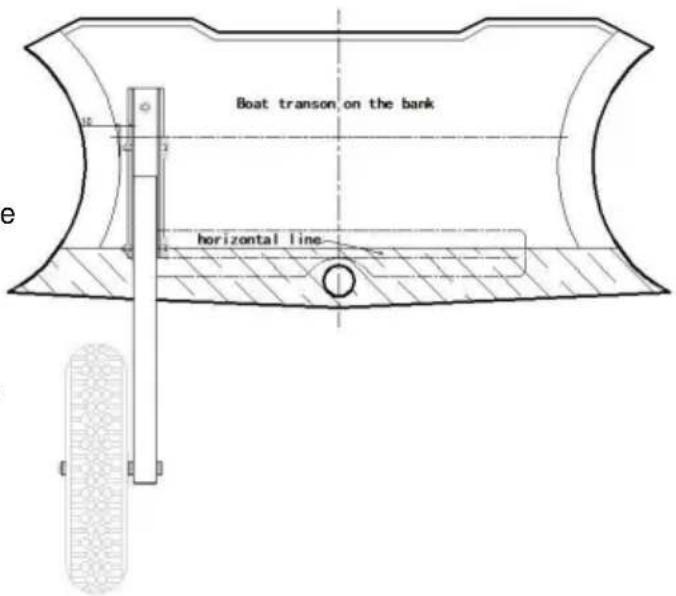

Stap 1: De spiegel van de boot omhoog brengen. Plaats het spiegellanceerwiel A dicht bij de , pas de afstand aan (omhoog, omlaag, links en rechts) en zorg ervoor dat het op een geschikte locatie voor insta wordt geplaatst. Trek een horizontale lijn om de balans van de twee spiegellanceerwielen na installatie te garanderen. De afmetingen in de afbeelding dienen alleen ter referentie.

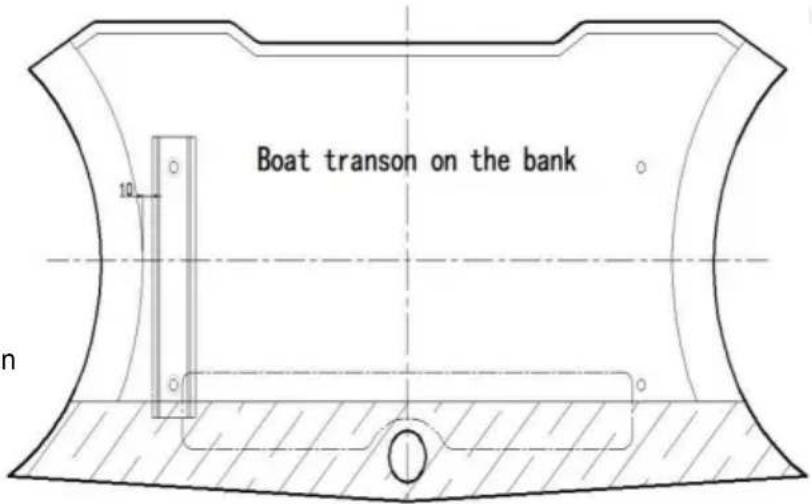

Stap 2: Plaats de sokkel C dicht bij de horizontale lijn (zoals getekend in stap 1) Pas de afstand voor de sokkel aan (links en rechts), Markeer de locatie van elk gat met een stift of merkteken

locatie van elk gat door de weg te tekenen met passer en liniaal, boor vervolgens verticale gaten met een elektrische draagbare boor, de

boordiameter is ongeveer 8,5 mm, de boorsnelheid moet langzaam zijn om schade aan de spiegel.

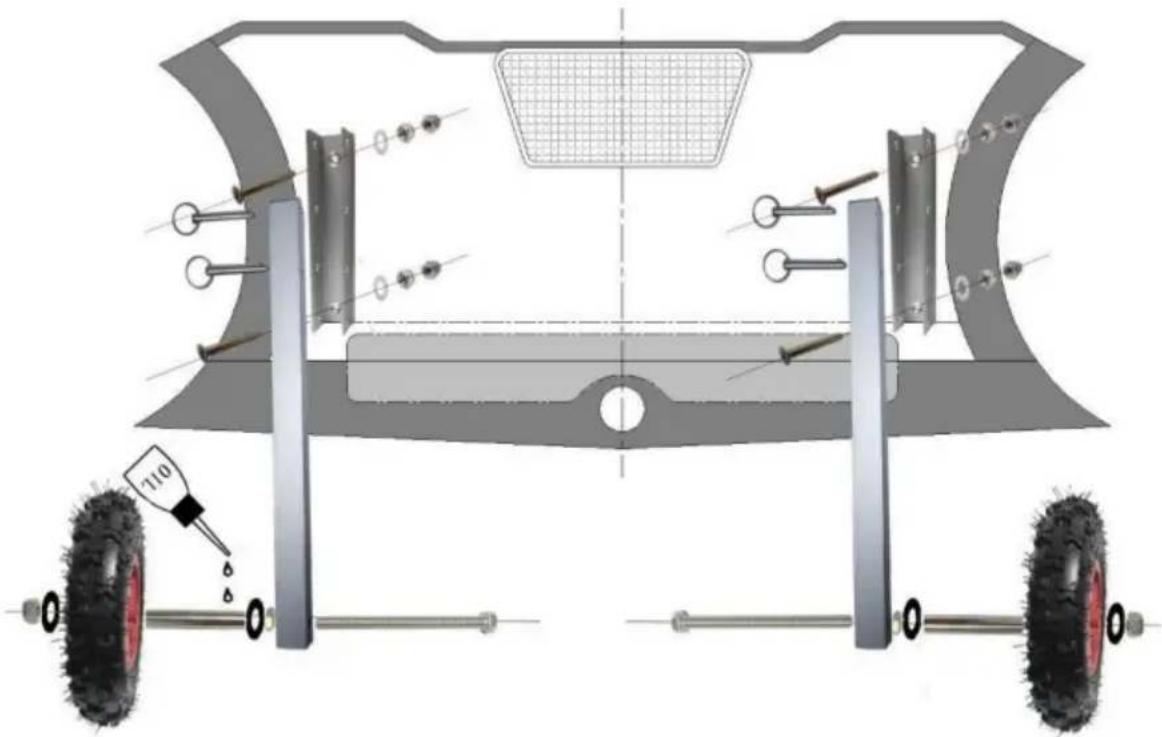

Stap 3: De sokkel C op de spiegel monteren en vastdraaien met schroef M en ring F en moer I en moer J.

Let op: 1. Om te voorkomen dat er water in de spiegel komt, moet u afdichtrubber op zowel de schroeven als de gaten gebruiken.

1. Bij het bevestigen van de sokkel worden de roestvrijstalen pakkingen aan de binnenkant van de spiegel geplaatst.

Stap 4: Beugels D en wielen A op de voltooide plaatsingsvoetstukken C installeren met pensleutel B, draai de beugel D en het wiel omhoog en omlaag om te controleren of het wiel goed past of niet. Om ervoor te zorgen dat de wielen soepel draaien, doe je lithium-basisvet of smeerolie in het lagergat voordat je ze gebruikt.

Opmerkingen voor de installatie en bediening van het Model C Transom-lanceerwiel:

1. De beugels van de spiegel De lanceerwielen zijn gemaakt van vierkante buizen van aluminiumlegering (specificatie: 30 ** 30 * 3 mm), de voetstukken zijn gemaakt van aluminiumlegeringsplaat

(dikte: 3-4 mm), de schroeven enzovoort, zijn allemaal gemaakt van 304 L roestvrij staal, het 304 L roestvrij staal moet regelmatig worden onderhouden, spoel ze na gebruik af met vers water en breng antiroest smeerolie aan, enz.

1. Dit product is geschikt voor opblaasbare boten met een lengte van minder dan 4 m. De meegeleverde schroeven zijn geschikt voor een spiegeldikte van 36 mm. en minder dan 36 mm.

2. Het wiel is een opblaasbaar wiel, het is niet voor gebruik op de snelweg, zonder lager, het is geschikt voor korte afstanden door handmatig slepen. Gebruik geen auto, motor of batery auto om snel te slepen, voorkom dat de wielen beschadigd raken.

3. Voeg smeerolie of lithiumvet toe aan het lagergat en het lager mouw regelmatig.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

VK

REP

60329 Frankfort aan de Main.
