Producttype	Achterstevenwiel
Merk	Vevor
Model	CYXSL12600
Diameter van de band	32 cm (12,6 inch)
Maximaal draagvermogen	272 kg (600 lb)
Materiaal van de armen	Aluminiumlegering
Materiaal van de band	Rubber
Materiaal van de bevestigingen	RVS 304L
Aantal wielen	2
Type band	Ophlaasbaar
Gebruik	Handmatig slepen over korte afstand
Aanbevolen gebruik	Opblaasbare boten kleiner dan 4 m
Geschikte spiegel dikte	≤ 36 mm
Inhoud van de verpakking	Wielen (2), voetstuk (2), steunen (2), schroeven, moeren, penteleutel
Onderhoud	Spoelen met zoet water na gebruik, regelmatig smeren van de lagers
Veiligheid	Niet gebruiken voor gemotoriseerd slepen, buiten bereik van kinderen houden
Technische ondersteuning	www.vevor.com/support
Garantie	Elektronisch garantiecertificaat
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (Australië)	SIHAO PTY LTD, Eastwood NSW
Importeur (Verenigde Staten)	Sanven Technology Ltd, Rancho Cucamonga CA

Veelgestelde vragen - CYXSL12600 Vevor

Wat is het draagvermogen van het Vevor CYXSL12600 lanceerwiel?

Het maximale draagvermogen is 272 kg (600 lb).

Is dit lanceerwiel geschikt voor mijn opblaasboot?

Het is geschikt voor opblaasbare boten kleiner dan 4 m lang.

Hoe installeer ik het lanceerwiel op de achtersteven?

Boor gaten van 8,5 mm, bevestig het voetstuk met de meegeleverde schroeven en moeren, monteer vervolgens de steunen en wielen. Gebruik kit om waterinfiltratie te voorkomen.

Welk onderhoud is nodig voor dit lanceerwiel?

Spoel na elk gebruik met zoet water en breng regelmatig lithiumvet of smeerolie aan in de lagers. De RVS bevestigingen hebben roestwerend onderhoud nodig.

Kan ik dit wiel gebruiken om mijn boot met een auto te slepen?

Nee, dit wiel is alleen ontworpen voor handmatig slepen over korte afstanden. Gebruik het niet met een gemotoriseerd voertuig.

Wat te doen als de wielen moeilijk draaien?

Breng smeervet of olie aan in het lagerhuis en de bus. Zorg ervoor dat de wielen goed uitgelijnd zijn.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een boormachine met boor van 8,5 mm, een 13 mm steeksleutel, een verstelbare sleutel, een kruiskopschroevendraaier en een kitmiddel nodig.

Zijn de meegeleverde schroeven geschikt voor mijn spiegel?

De schroeven zijn geschikt voor een spiegel dikte tot 36 mm.

Waar vind ik technische ondersteuning voor dit product?

Ga naar www.vevor.com/support voor technische ondersteuning en het garantiecertificaat.

Is de band ophlaasbaar?

Ja, de band is ophlaasbaar om handmatig verplaatsen te vergemakkelijken.

GEBRUIKSAANWIJZING CYXSL12600 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Spiegel lancering Wiel

MODEL: CYXSL12600

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PRODUCTPARAMETERS

Model	CYXSL12600
Banddiameter	32 cm/12,6"
Maximale laadcapaciteit	600 lbs/272 kg
Materiaal wielarmen	Aluminiumlegering
Bandenmateriaal	Rubber

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze volledige handleiding voordat u het apparaat bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken.

WAARSCHUWING:

1. Vermijd het gebruik van zandankergeleiders door kinderen. Dit product is geen speelgoed. Laat kinderen er niet mee spelen.
2. Houd het uit de buurt van scherpe punten, messen en andere voorwerpen.

INSTALLATIEVOORZORGSMAATREGELEN

1. Installeer alleen volgens deze instructies. Onjuiste installatie kan gevaren opleveren.
2. Draag tijdens de installatie een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de installatieplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de installatie.
5. Installeer het apparaat niet als u moe bent of onder invloed van alcohol, drugs of medicatie.
6. De producteigenschappen gelden alleen voor producten die correct en volledig zijn geïnstalleerd.

BEWAAR DEZE INSTRUCTIES

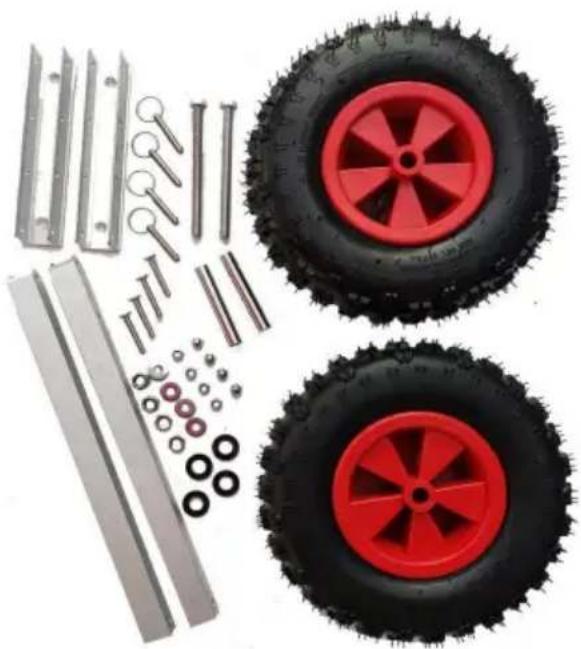

PAKLIJST

Gereedschap paraatheid: Liniaal, potlood, elektrische boormachine, boor (Ø 8,5 mm), afdichtingsrubber, borgmoer (13#) en verstel sleutel (2 stuks, of bankschroef met parallelle bek), kruiskopschroevendraaier, vodden, smeerolie of lithiumbasis vet, enz.

Geen afbeelding Onderdeelnummer Aantal Geen afbeelding Onderdeelnummer Hoeveelheid
A		Wiel	2B			Pin-sleutel	4
C		Voetstuk	2D			Beugel	2
EN		Nylon ring M16	4	F		Grote wasmachine M8	4
G		Schroef M12*150	2 uur			Asbus	2
I		Moer M8	4	J		Borgmoer M8 4
Ik		Moer M12	2	Ik		Borgmoer M12 2
M		Schroef M8*50	4

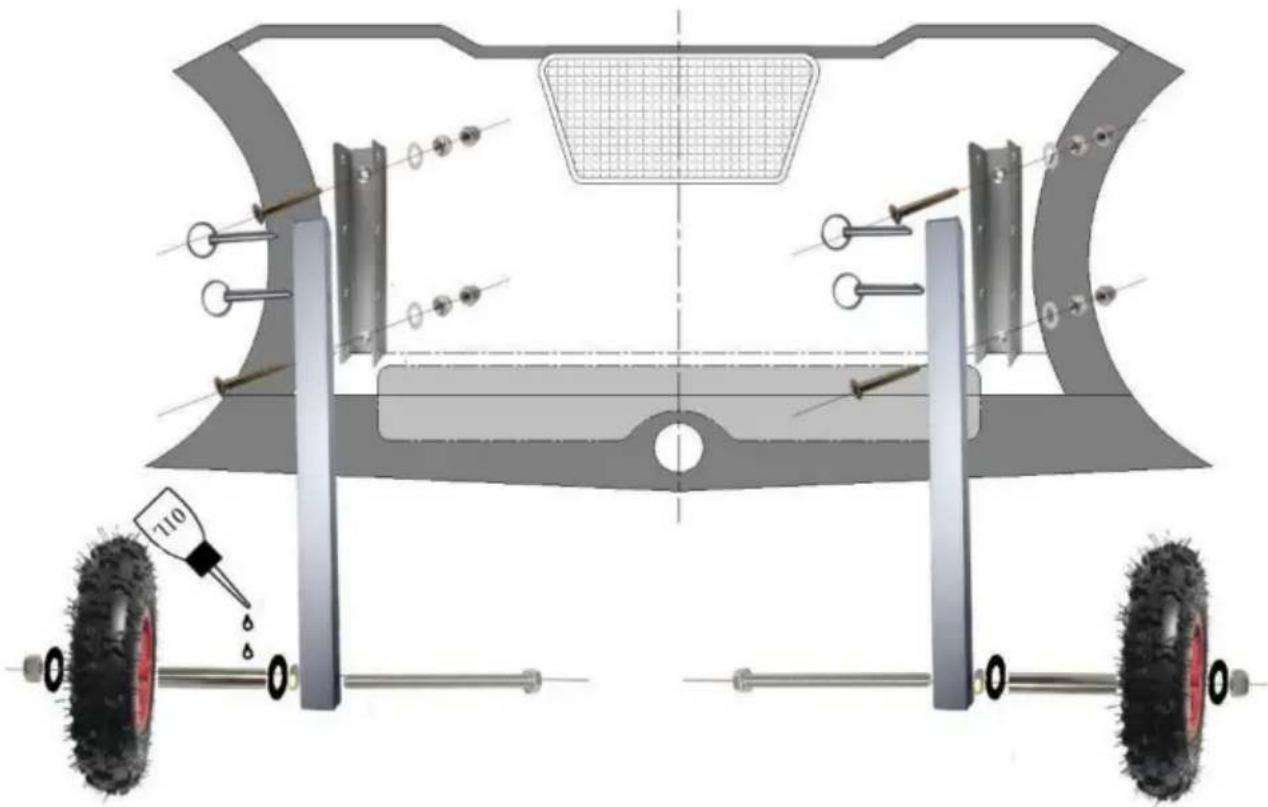

GEBRUIKSAANWIJZING

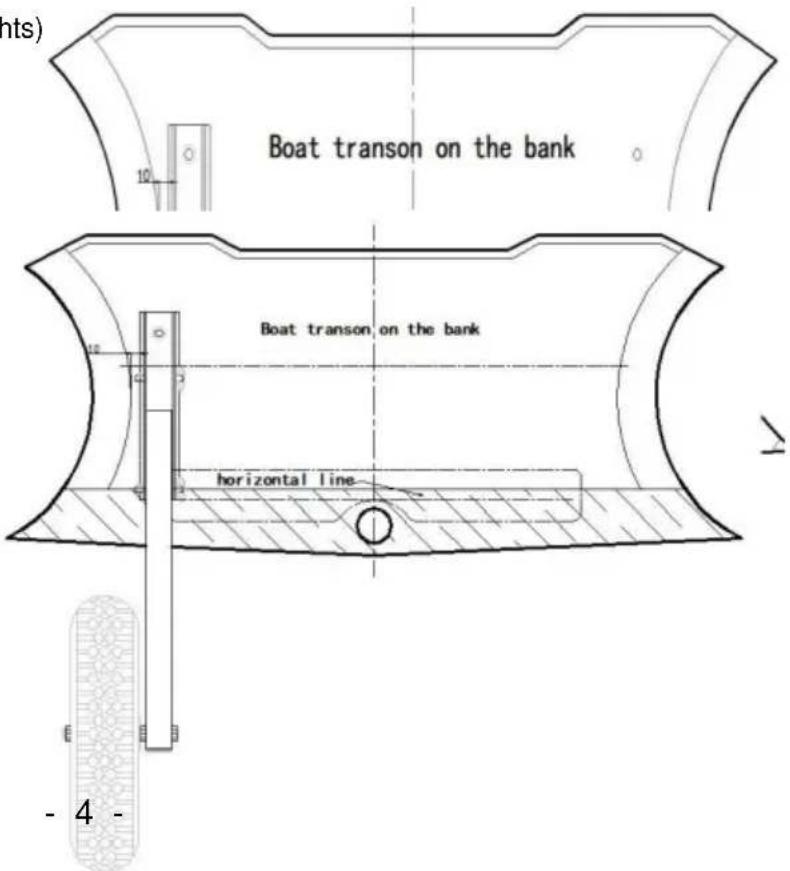

Stap 1: De spiegel van de boot optillen. Plaats het spiegellanceerwiel A dicht bij de

spiegel, pas de afstand aan (omhoog, omlaag, links en rechts) en zorg ervoor dat u het op een geschikte locatie voor installatie plaatst. Trek een horizontale lijn om de balans van de twee spiegellanceerwielen na installatie te garanderen. De afmetingen in de afbeelding zijn alleen ter referentie.

Stap 2: Plaats de voet C dicht bij de horizontale lijn (die in stap 1 was getekend)

Pas de afstand voor de sokkel (links en rechts)

Markeer de locatie van elk gat met een marker of teken de locatie van elk gat met een passer en liniaal. Boor vervolgens verticale gaten met een elektrische draagbare boormachine. De boordiameter is ongeveer 8,5 mm. De boorsnelheid moet langzaam zijn om schade aan de spiegel te voorkomen.

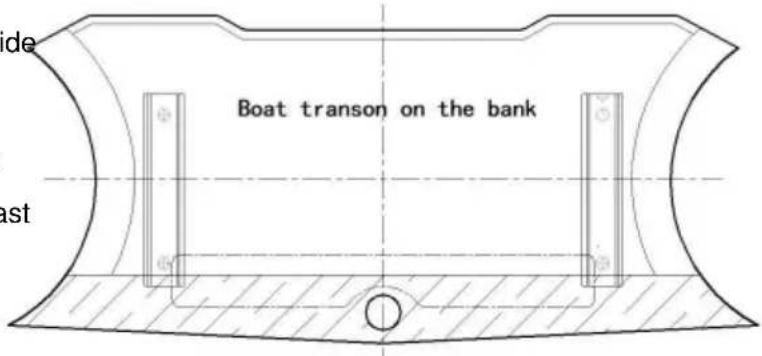

Stap 3: Monteer de voet C op de spiegel en draai vast met

schroef M, ring F, moer I en moer J.

Let op: 1. Om te voorkomen dat er water in de spiegel komt, moet u afdichtrubber op zowel de schroeven als de gaten gebruiken. 2. Bij het bevestigen van de sokkel worden de roestvrijstalen pakkingen aan de binnenkant van de spiegel geplaatst.

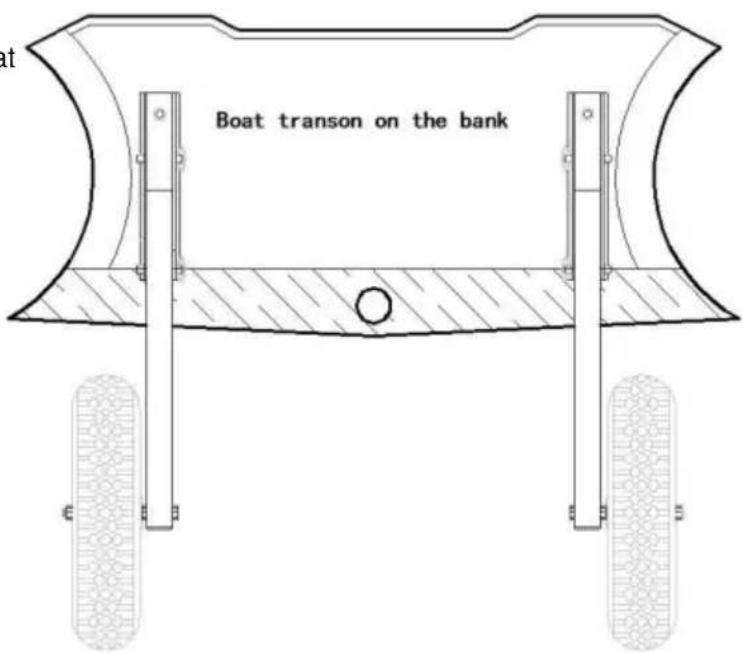

Stap 4: Installeer beugels D en wielen A op de voltooide plaatsingssokkels C met behulp van de pensleutel B. Draai de beugel D en het wiel omhoog en omlaag om te controleren of het wiel goed past. Om de

wielen soepel te laten draaien, brengt u vóór gebruik vet op lithiumbasis of smeerolie aan in het lagergat.

Opmerkingen voor Model C-spiegel: installatie en bediening van het lanceerwiel:

1. De beugels van de spiegel en de lanceerwielen zijn gemaakt van vierkante buizen van aluminiumlegering (specificatie: 30 x 30 x 3 mm). De

voetstukken zijn gemaakt van aluminiumlegeringsplaat (dikte: 3-4 mm). De schroeven en dergelijke zijn allemaal gemaakt van roestvrij staal 304L. Het roestvrij staal 304L moet regelmatig worden onderhouden: na gebruik afspoelen met vers water en roestwerende smeerolie aanbrengen.

1. Dit product is geschikt voor opblaasbare boten met een lengte van minder dan 4 m. De meegeleverde schroeven zijn geschikt voor een spiegeldikte van 36 mm of minder.
2. Het wiel is een opblaasbaar wiel, niet voor gebruik op de snelweg, zonder lager. Het is geschikt voor gebruik over korte afstand door handmatig slepen. Gebruik geen auto, motor of batterijauto om snel te slepen, om beschadiging van de wielen te voorkomen.
3. Voeg regelmatig smeerolie of vet op lithiumbasis toe aan het lagergat en de lagerbus.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

60329 Frankfort aan de Main.
