Rodzaj produktu	Koło startowe do pawęży
Marka	Vevor
Model	CYXSL12600
Średnica opony	32 cm (12,6 cala)
Maksymalna nośność	272 kg (600 funtów)
Materiał ramion	Stop aluminium
Materiał opony	Guma
Materiał okuć	Stal nierdzewna 304L
Liczba kół	2
Rodzaj opony	Pompowana
Zastosowanie	Ręczne holowanie na krótkich dystansach
Zalecane zastosowanie	Łodzie pneumatyczne o długości poniżej 4 m
Odpowiednia grubość pawęży	≤ 36 mm
Zawartość opakowania	Koła (2), podstawy (2), wsporniki (2), śruby, nakrętki, klucz do śrub
Konserwacja	Spłukiwanie słodką wodą po użyciu, regularne smarowanie łożysk
Bezpieczeństwo	Nie używać do holowania motorowego, trzymać z dala od dzieci
Pomoc techniczna	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancyjny
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (Australia)	SIHAO PTY LTD, Eastwood NSW
Importer (Stany Zjednoczone)	Sanven Technology Ltd, Rancho Cucamonga CA

Często zadawane pytania - CYXSL12600 Vevor

Jaka jest nośność koła startowego Vevor CYXSL12600?

Maksymalna nośność wynosi 272 kg (600 funtów).

Czy to koło startowe nadaje się do mojej łodzi pneumatycznej?

Nadaje się do łodzi pneumatycznych o długości poniżej 4 m.

Jak zamontować koło startowe na pawęży?

Wywierć otwory o średnicy 8,5 mm, przymocuj podstawę za pomocą dostarczonych śrub i nakrętek, następnie zamontuj wsporniki i koła. Użyj masy uszczelniającej, aby zapobiec przenikaniu wody.

Jaka konserwacja jest wymagana dla tego koła startowego?

Spłukuj słodką wodą po każdym użyciu i regularnie nakładaj smar litowy lub olej smarny do łożysk. Okucia ze stali nierdzewnej wymagają konserwacji antykorozyjnej.

Czy mogę używać tego koła do holowania łodzi samochodem?

Nie, to koło jest przeznaczone wyłącznie do ręcznego holowania na krótkich dystansach. Nie używaj go z pojazdem silnikowym.

Co zrobić, jeśli koła trudno się obracają?

Nałóż smar smarny lub olej do otworu łożyska i tulei. Upewnij się, że koła są prawidłowo wyosiowane.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki z wiertłem 8,5 mm, klucza nasadowego 13 mm, klucza regulowanego, śrubokręta krzyżakowego oraz środka uszczelniającego.

Czy dostarczone śruby pasują do mojej pawęży?

Śruby są odpowiednie dla grubości pawęży do 36 mm.

Gdzie znaleźć pomoc techniczną dla tego produktu?

Odwiedź stronę www.vevor.com/support, aby uzyskać pomoc techniczną i certyfikat gwarancyjny.

Czy opona jest pompowana?

Tak, opona jest pompowana, aby ułatwić ręczne przemieszczanie.

INSTRUKCJA OBSŁUGI CYXSL12600 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Koło startowe pawężowe

MODEL: CYXSL12600

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wodowanie pawężowe Koło

MODEL: CYXSL12600

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PARAMETRY PRODUKTU

Model	CYXSL12600
Średnica opony	32 cm/12,6 cala
Maksymalna ładowność	600 funtów/272 kg
Materiał ramion kół	Stop aluminium
Materiał opony	Guma

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE: Przed rozpoczęciem użytkowania należy przeczytać i zrozumieć całą instrukcję. lub serwisowania tego produktu. Nieprzestrzeganie tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennych przedmiotów nieruchomości.

OSTRZEŻENIE:

1. Unikaj używania przez dzieci prowadnic kotwic piaskowych. Ten produkt nie jest zabawką. Nie pozwalać dzieciom się bawić.
2. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

ŚRODKI OSTROŻNOŚCI PODCZAS INSTALACJI

1. Instaluj wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowa instalacja może stwarzać zagrożenia.
2. Podczas montażu należy nosić okulary ochronne zatwierdzone przez ANSI oraz wytrzymałe rękawice robocze.
3. Utrzymuj miejsce instalacji w czystości i zapewnij dobre oświetlenie.
4. Podczas instalacji nie dopuścić, aby osoby postronne przebywały w pobliżu.
5. Nie instaluj, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub lek.
6. Możliwości produktu odnoszą się wyłącznie do produktu prawidłowo i kompletnie zainstalowanego.

ZAPISZ TE INSTRUKCJE

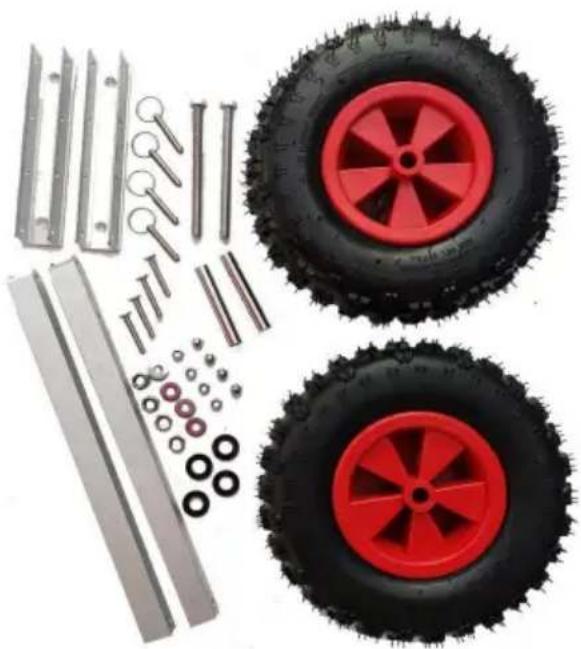

LISTA PAKOWANIA

Przygotowanie narzędzi:

Linijka, ołówek, wiertarka elektryczna,

uszczelniająca, klucz dociskowy (13#) i regulowana

klucz (2 szt. lub imadło o równoległych

szczękach), śrubokręt

krzyżakowy, szmaty, olej smarujący lub bateria litow

smar itp.

Brak	zdjęcia Numer części Ilość Brak	zdjęcia			Numer części Ilość
A		Koło	2B			Kluczyk do pinu
C		Piedestał	2D			Nawias
I		Podkładka nylonowa M16	4	F		Duża pralka M8
G		Śruba M12*150	2 godziny			Tuleja wału
1		Nakrętka M8	4	J		Nakrętka zabezpieczająca M8 4
K		Nakrętka M12	2	L		Nakrętka zabezpieczająca M12 2
M		Śruba M8*50 4

INSTRUKCJA UŻYCIA

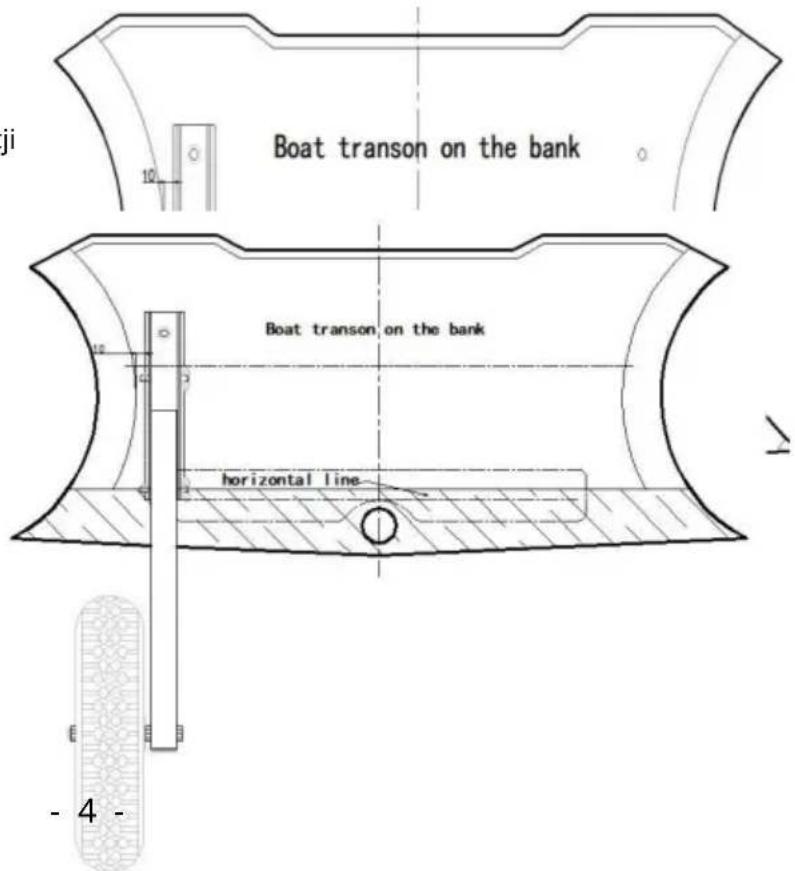

Krok 1: Podniesienie paweży łodzi. Umieść koło napędowe paweży A blisko

paweż, wyreguluj odległość (góra, dół, lewo i prawo) i upewnij się, że umieściłeś go w odpowiednim miejscu do instalacji. Narysuj poziomą linię, aby zapewnić równowagę dwóch kół napędowych paweży po instalacji. Wymiary na rysunku są podane wyłącznie w celach informacyjnych.

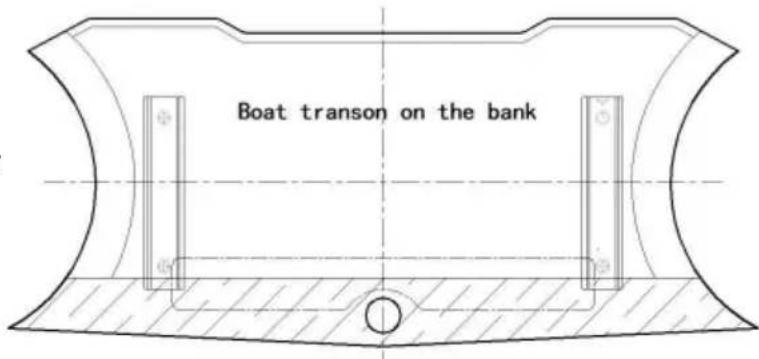

Krok 2: Umieść postument C blisko linii poziomej (narysowanej w kroku 1)

Dostosuj odległość dla cokołu (lewego i prawego), zaznacz lokalizację każdego z nich otwór z markerem lub oznaczeniem lokalizacji każdego otworu, rysując drogę za pomocą cyrkła i linijki, następnie wiercąc otwory pionowo za pomocą przenośnej wiertarki elektrycznej, średnica wiertła wynosi około 8,5 mm, prędkość wiercenia powinna być niska, aby zapobiec uszkodzeniu pawęży.

Krok 3: Montaż podstawy C na pawęży, dokręć

śruba M i podkładka F i nakrętka I i nakrętka J.

Uwaga: 1. Aby zapobiec przedostawaniu się wody do pawęży, należy zastosować gumę uszczelniającą zarówno na śrubach.

jak i otworach; 2. Podczas mocowania podstawy uszczelki ze stali nierdzewnej należy umieścić po wewnętrznej stronie poweży.

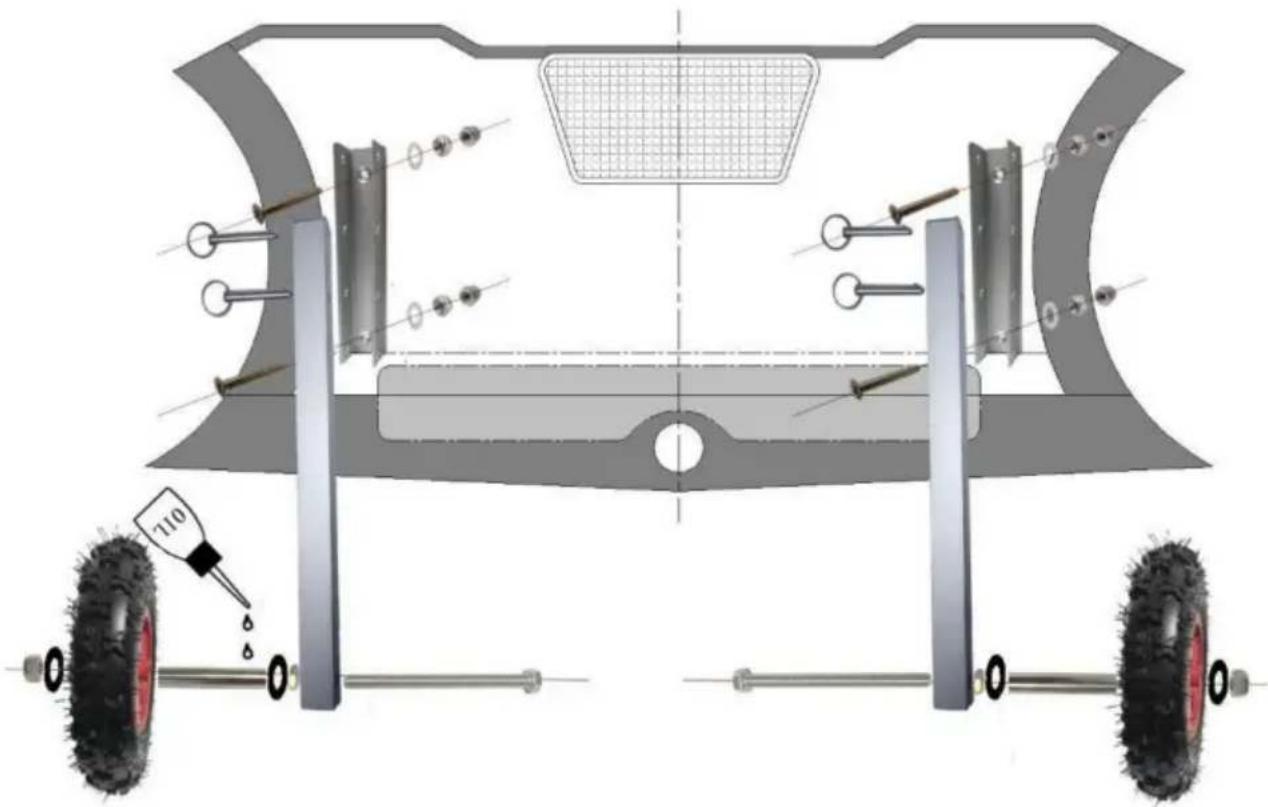

Krok 4: Montaż wsporników D i kół A na gotowych podstawach montażowych C za pomocą klucza B, obracaj wspornik D i koło w górę i w dół, aby sprawdzić, czy koło pasuje dobrze. Aby się upewnić,

koła obracają się elastycznie, proszę umieścić Smar litowy lub olej smarny wewnątrz otworu łożyska przed użyj ich.

Notatki dotyczące modelu C Transom - montaż i obsługa koła startowego:

1. Wsporniki paweży

Koło startowe wykonane jest z

kwadratowych rur ze stopu aluminium

(specyfikacja: 30*30*3mm), podstawy

wykonane są z płyty ze stopu aluminium (grubość: 3-4mm), śruby itp., wszystkie wykonane są ze stali nierdzewnej 304L, która wymaga regularnej konserwacji, płukania świeżą wodą po użyciu i nakładania antykorozyjnego oleju smarowego itp.

1. Ten produkt nadaje się do łodzi pontonowych, których długość jest mniejsza niż 4 m. Dostarczone śruby są odpowiednie do grubości paweży 36 mm.

i mniej niż 36mm.

1. Koło jest pompowane, nie nadaje się do użytku na autostradzie, bez łożyska, nadaje się do krótkiego użytku poprzez ręczne przeciąganie. Proszę nie używać samochodu, motocykla lub samochodu akumulatorowego do szybkiego przeciągania, aby zapobiec uszkodzeniu kół.
2. Należy regularnie uzupełniać otwór łożyska i tuleję łożyska olejem smarującym lub smarem na bazie litowej.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

Przedstaw ciel UE
