CYXSL12500 - Start hjul Vevor - Gratis bruksanvisning och manual

Produkttyp	Lanseringshjul för akterspegel
Märke	Vevor
Modell	CYXSL12500
Däckdiameter	12,6 tum (32 cm)
Maximal lastkapacitet	500 lb (227 kg)
Material på hjularmar	Aluminiumlegering
Däckmaterial	Gummi
Mått på fyrkantsrör	30 × 30 × 3 mm
Tjocklek på basplattor	3-4 mm
Skruvmaterial	Rostfritt stål 304 L
Antal hjul	2
Däcktyp	Uppblåsbar
Rekommenderad användning	Manuell dragning på kort avstånd
Båtkompatibilitet	Uppblåsbara båtar med längd < 4 m
Kompatibel akterspegeltjocklek	≤ 36 mm
Installation	Kräver borrning av 8,5 mm hål, användning av tätningsmassa
Nödvändiga verktyg	Linjal, penna, borrmaskin, skiftnyckel 13#, justerbar skiftnyckel, stjärnskruvmejsel, trasor, fett
Underhåll	Skölj med sötvatten efter användning, applicera rostskyddsolja, smörj lagren
Säkerhet	Använd skyddsglasögon och handskar, håll barn borta, använd inte om du är trött
Paketinnehåll	2 hjul, 2 piedestaler, 2 fästen, 4 låsnycklar, skruvar, brickor, muttrar, axelhylsor
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - CYXSL12500 Vevor

Hur installerar jag lanseringshjulet på akterspegeln?

Rita en horisontell linje för att balansera de två hjulen. Placera piedestalen nära linjen, markera och borra vertikala hål på 8,5 mm. Fäst piedestalen med M8-skruvar, brickor och muttrar. Applicera tätningsmassa på skruvarna och hålen. Installera sedan fästena och hjulen med hjälp av låsnyckeln. Kontrollera att hjulen snurrar fritt efter att ha tillsatt fett.

Vilken typ av däck används? Är det uppblåsbart?

Däcket är av gummi och det är uppblåsbart. Det är inte avsett för motorvägsanvändning.

Vad är den maximala lastkapaciteten?

Den maximala lastkapaciteten är 500 lb (227 kg).

Vilka verktyg behövs för installationen?

Du behöver en linjal, en penna, en elektrisk borrmaskin, en skiftnyckel 13#, en justerbar skiftnyckel (eller parallelltving), en stjärnskruvmejsel, trasor och smörjfett eller litiumfett.

Hur underhåller jag lanseringshjulet?

Efter varje användning, skölj den med sötvatten för att ta bort salt. Applicera regelbundet rostskyddsolja på delar i rostfritt stål. Smörj lagren med litiumfett eller smörjolja.

Är detta hjul kompatibelt med alla båtar?

Denna produkt passar för uppblåsbara båtar med en längd under 4 meter och en akterspegeltjocklek på högst 36 mm.

Kan jag använda detta hjul för att dra båten med en bil?

Nej, hjulet är endast avsett för manuell dragning på kort avstånd. Använd det inte med bil, motorcykel eller elfordon för att undvika skador på hjulen.

Vad gör jag om hjulet inte snurrar fritt?

Kontrollera att fästet är korrekt installerat och att hjulet inte är för hårt åtdraget. Applicera litiumfett eller smörjolja inuti lagerhålet och på axeln.

Finns det säkerhetsföreskrifter att följa?

Använd ANSI-godkända skyddsglasögon och arbetshandskar under installationen. Håll området rent och väl upplyst. Installera inte om du är trött eller påverkad. Håll barn borta eftersom det inte är en leksak.

Vilka delar ingår i paketet?

Paketet innehåller: 2 hjul, 4 låsnycklar, 2 piedestaler, 2 fästen, 4 nylonbrickor M16, 4 stora brickor M8, 2 skruvar M12×150, 2 axelhylsor, 4 muttrar M8, 4 låsmuttrar M8, 2 muttrar M12, 2 låsmuttrar M12, 4 skruvar M8×50.

BRUKSANVISNING CYXSL12500 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

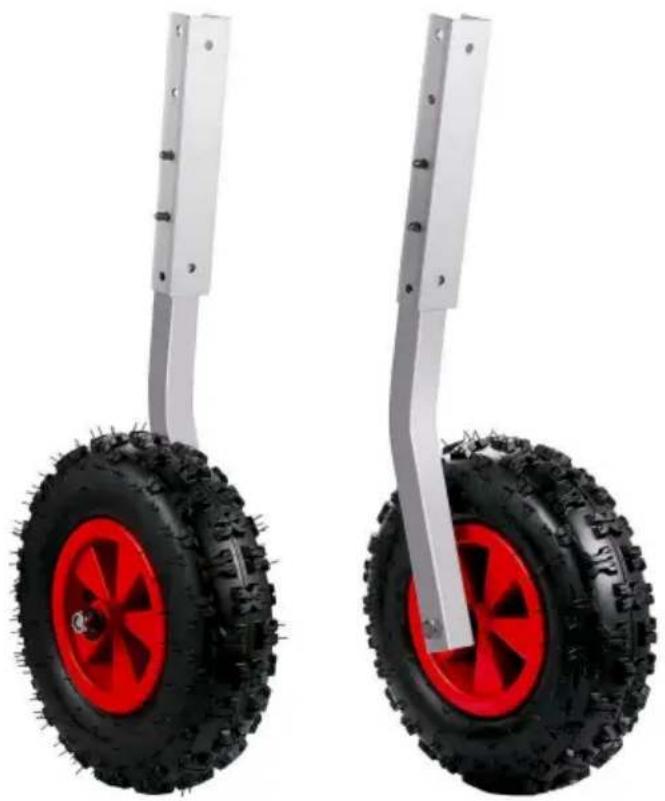

Akterspegel Iansering Hjul

MODELL: CYXSL12500

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PRODUKTPAREMETRAR

Modell	CYXSL12500
Däckdiameter	12,6"/32 cm
Max lastkapacitet	500 lbs/227 kg
Material för hjularmar	Aluminiumlegering
Material för däck	Gummi

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

WARNING:

1. Undvik att barn använder sandankare. och den här produkten är inte en leksak. Gör inte det låta barn leka med.
2. Håll dig borta från vassa spetsar, knivar och andra föremål.

INSTALLERA FÖRSIKTIGHETSÅTGÄRDER

1. Installera endast enligt dessa instruktioner. Felaktig installation kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under installationen.
3. Håll installationsområdet rent och väl upplyst.
4. Håll åskådare borta från området under installationen. Installera inte när du är trött eller under påverkan av alkohol, droger eller medicin.
5. Produktkapacitet gäller endast för korrekt och fullständigt installerad produkt.

SPARA DESSA INSTRUKTIONER

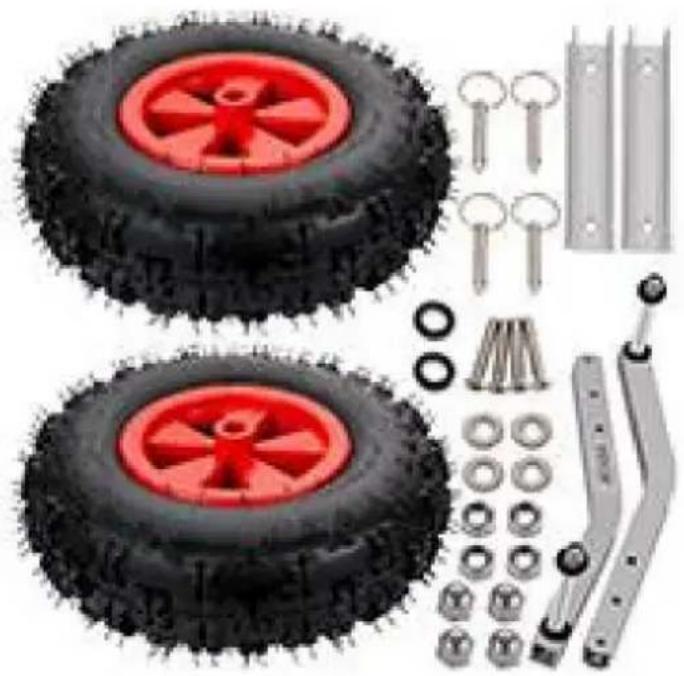

PACKLISTA

Linjal, penna, elektrisk bärbar borr, borrkrona (Ø 8,5 mm), tätningsgummi, stagnyckel (13#) och justerbar skiftnyckel (2 st, eller skruvstycke med parallellkäft), tvärskruvmejsel, trasor, smörjolja eller litiumbasfett osv.

Ingen bild Artikelnummer Antal Ingen bild						Artikelnummer	Qtoch
A		Hjul	2 B			Pinnyckel	4
C		Piedestal	2 D			Konsol	2
och		NylonbrickaM16	4	F		Stor tvättmaskinM8	4
G		SkruvaM12*150	2 H			Axelhylsa	2
		Mutter M8	4.	J		Låsmutter M8 4
K		Mutter M12	2	L		Låsmutter M12 2
M		Skruv M8*50 4

BRUKSANVISNING

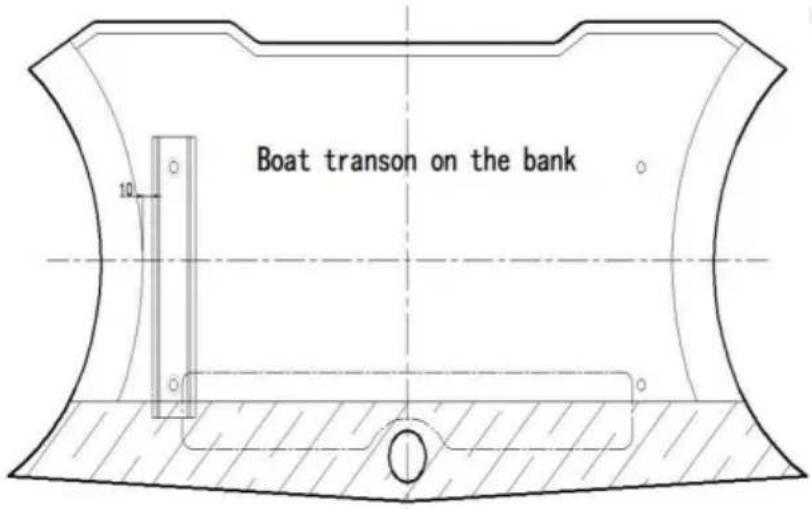

Steg 1: Lyft upp båtens akterspegel. Placera akterspegelns utskjutningshjul A nära, justera avståndet (upp, ner, horisontell vänster och höger) och se till att placera det i akterspegeln på en lämplig plats för installation. Rita en linje för att säkerställa balansen mellan de två akterspegelns utskjutningshjul efter installationen. Dimensionerna i figuren är endast för referens.

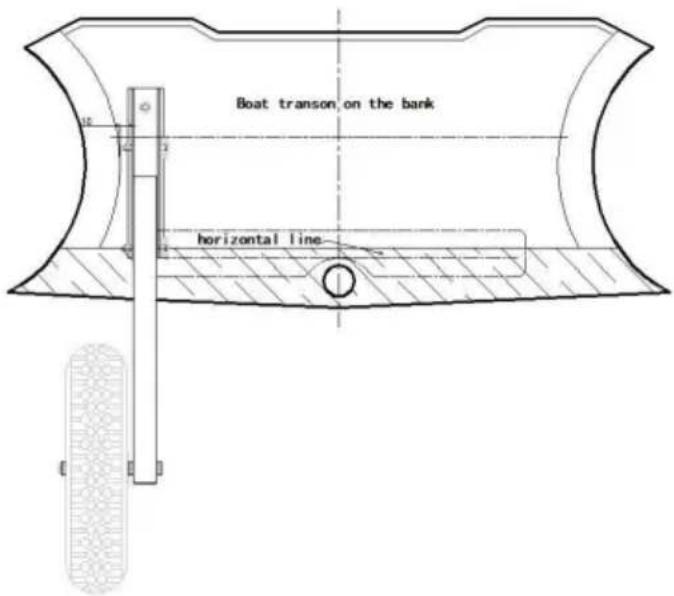

Steg 2: Placera sockeln C nära den horisontella linjen (har ritats vid steg 1). Justera avståndet för piedestal (vänster och höger). Markera platsen för varje hål med en markör eller markering.

Placering av varje hål genom att dra vägen med kompasser och linjal, sedan vertikala borrhål med elektrisk bärbar borr. Borrkronans diameter är cirka 8,5 mm.

Borrhastigheten bör vara låg för att förhindra skador på akterspegeln.

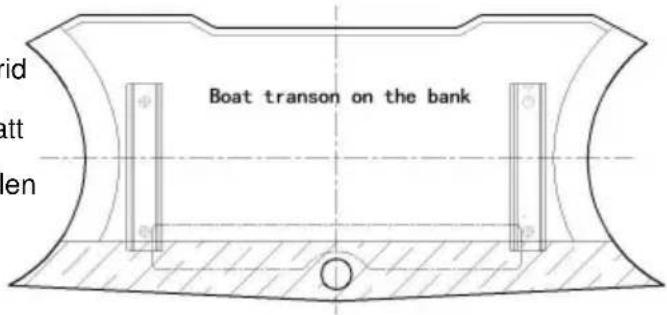

Steg 3: Montera piedestalen C på akterspegeln och dra åt med skruv M och bricka F och mutter I och mutter J.

Obs: 1. För att förhindra att vatten tränger in i akterspegeln, bör tätningsgummi användas på både skruvar och hål. 2. Vid montering av piedestalen placeras de rostfria packningarna på insidan av akterspegeln.

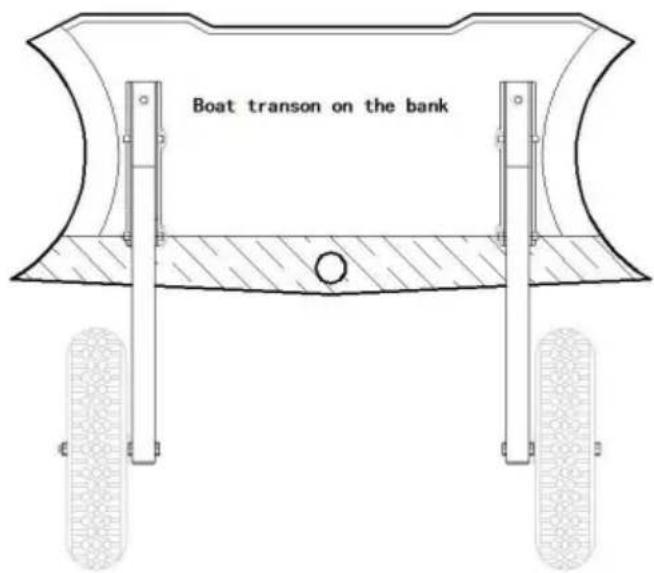

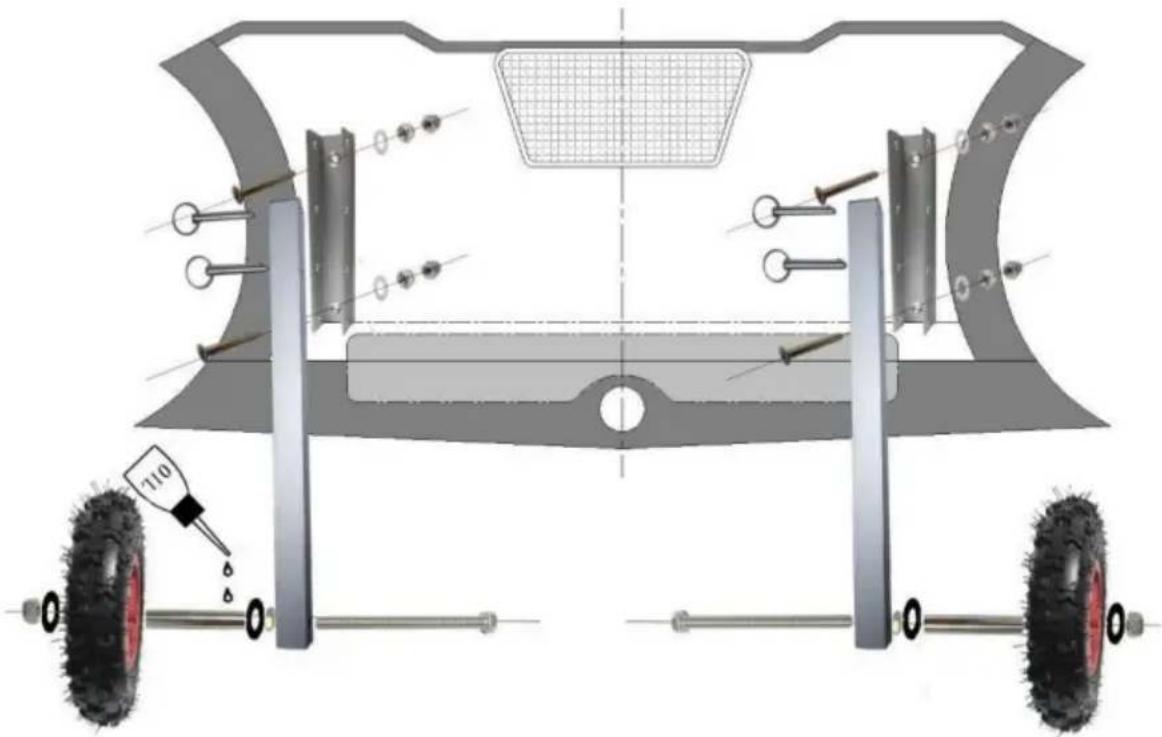

Steg 4: Installera fästena D och hjulen A på de färdigplacerade socklarna C med hjälp av stiftnyckel B. Vrid fästet D och hjulet upp och ner för att kontrollera att hjulet sitter ordentligt. För att säkerställa att hjulen snurrar lätt, applicera litiumbaserat fett eller smörjolja inuti lagerhålet före användning.

Anmärkningar för installation och användning av Model C akterspegelshjul:

1. Akterspegelns fästen och hjulet är tillverkade av fyrkantsrör av aluminiumlegering (specifikation: 30*30*3 mm), sockeln är tillverkad av aluminiumlegeringsplåt (tjocklek: 3-4 mm), och skruvarna

och så vidare är alla tillverkade av 304L rostfritt stål. 304L-materialet i rostfritt stål kräver regelbundet underhåll: skölj med färskvatten efter användning och applicera rostskyddssmörjolja, etc.

1. Denna produkt är lämplig för uppblåsbara båtar som är kortare än 4 meter. De medföljande skruvarna är lämpliga för akterspeglar med en tjocklek på 36 mm eller mindre.
2. Hjulet är ett uppblåsbart hjul, inte avsett för motorvägsbruk, utan för bäring. Det är lämpligt för korta sträckor genom manuell dragning. Använd inte bil, motorcykel eller batteridriven bil för att dra snabbt, för att förhindra skador på hjulen.
3. Tillsätt regelbundet smörjolja eller litiumbaserat fett i lagerhålet och lagrets hylsa.

Tillverkare: Shanghai Muxin Muye Youxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
