MANUALE UTENTE CYXSL12500 Vevor

Supporto tecnico e certificato di garanzia

Ruota di alaggio a poppa

MODELLO: CYXSL12500

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

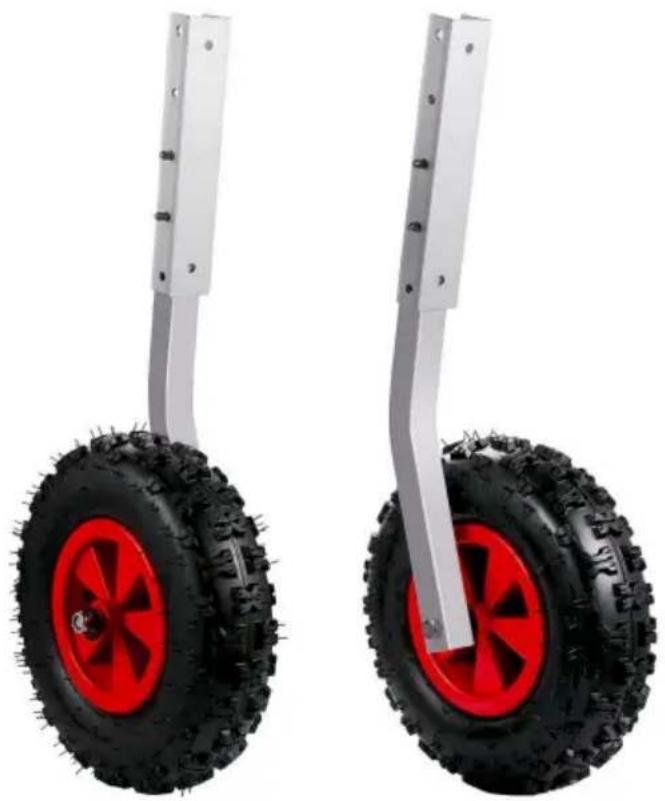

Varo a poppa Ruota

MODELLO: CYXSL12500

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

PARAMETRI DEL PRODOTTO

Modello	Modello CYXSL12500
Diametro del pneumatico	12,6"/32 cm
Capacità di carico massima	500 libbre/227 kg
Materiale dei bracci delle ruote	Lega di alluminio
Materiale del pneumatico	Gomma

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima di utilizzare o

manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di valore.

AVVERTIMENTO:

1. Evitare che i bambini utilizzino guide di ancoraggio per la sabbia. Questo prodotto non è un giocattolo. Non consentire ai bambini di giocare.
2. Tenere lontano da punte affiliate, lame e altri oggetti.

PRECAUZIONI PER L'INSTALLAZIONE

1. Installare solo secondo queste istruzioni. Un'installazione non corretta può creare pericoli.
2. Durante l'installazione, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.
3. Mantenere l'area di installazione pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante l'installazione.
5. Non installare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
6. Le funzionalità del prodotto si applicano solo al prodotto installato correttamente e completamente.

SALVA QUESTE ISTRUZIONI

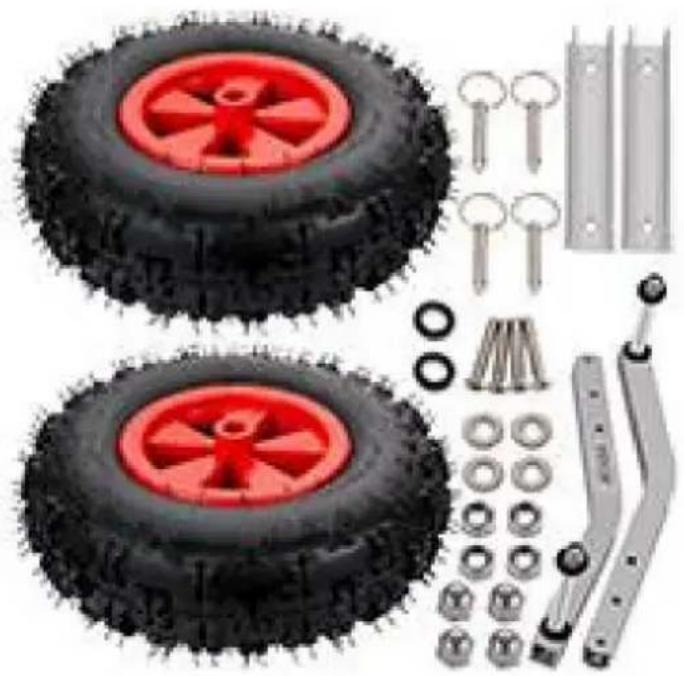

LISTA IMBALLAGGIO

Preparazione degli strumenti:

Righello, matita, trapano elettrico portatile, punta da trapano (ÿ 8,5 mm), gomma sigillante, chiave di supporto (13#) e regolabile chiave inglese (2 pezzi, o morsa a ganasce parallele), cacciavite a croce, stracci, olio lubrificante o a base di litio grasso, ecc.

Nessuna immagine Numero parte Quantità Nessuna immagine Numero di parte Quantità E
UN		Ruota	2 La			Chiave a spillo	4
C		Piedistallo	2D			Staffa	2
E		Rondella in nylon M16	4	F		Grande lavatrice M8	4
G		Vite M12*150	2 ore			Manicotto dell'asse	2
		Dado M8	4	J		Controdado M8 4
E		Dado M12	2	L		Controdado M12 2
M		Vite M8*50 4

ISTRUZIONI PER L'USO

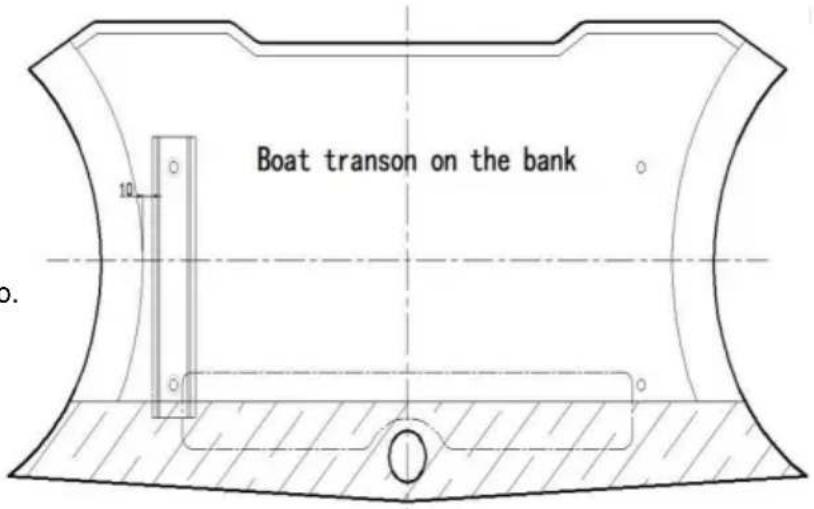

Fase 1: Sollevamento dello specchio di poppa dell'imbarcazione, posizionare la ruota di alaggio dello posizionarlaspecchio di poppa A vicino a, regolare la distanza (su, giù, sinistra e destra) e assicurarsi di sullo specchio di poppa in una posizione adatta per l'installazione. Tracciare una linea orizzontale per garantire l'equilibrio delle due ruote di alaggio dello specchio di poppa dopo l'installazione, le dimensioni nella figura sono solo di riferimento.

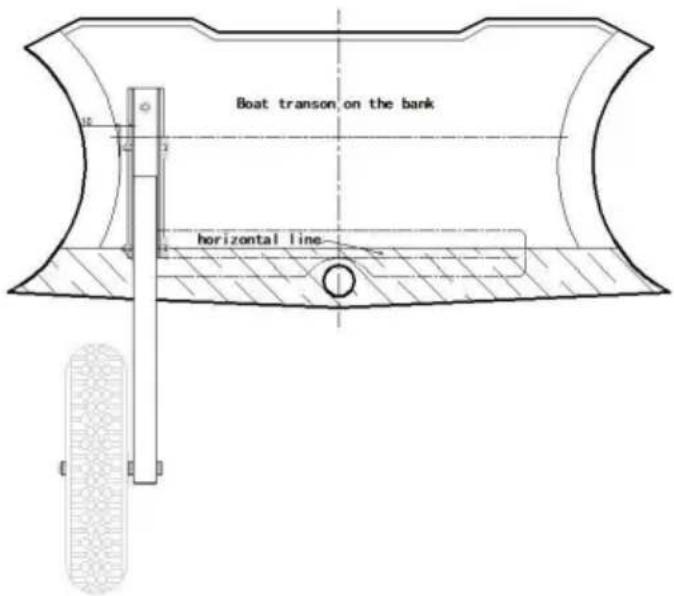

Fase 2: Posizionare il piedistallo C vicino alla linea orizzontale (disegnata nella fase 1). Regolare la distanza per il piedistallo (sinistra e destra), contrassegnare la posizione di ciascun foro con un pennarello o un segno. posizione di ogni foro disegnando il percorso con compasso e righello, quindi praticare fori verticali con trapano elettrico portatile, il diametro

della punta del trapano è di circa 8,5 mm, la velocità di perforazione deve essere lenta per evitare danni traversa.

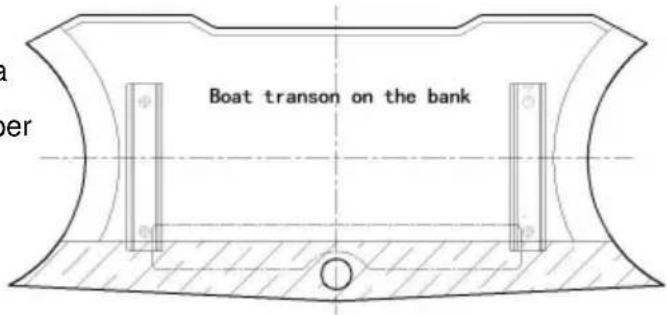

Fase 3: Installazione del piedistallo C sullo specchio di poppa, serrare con la vite M e la rondella F e il dado I e il dado J.

Nota: 1. Per impedire all'acqua di entrare nello specchio di poppa, utilizzare la gomma sigillante sia sulle viti che sui fori; 2. Quando si fissa il piedistallo, le guarnizioni in acciaio inossidabile vengono posizionate sul lato interno dello specchio di poppa.

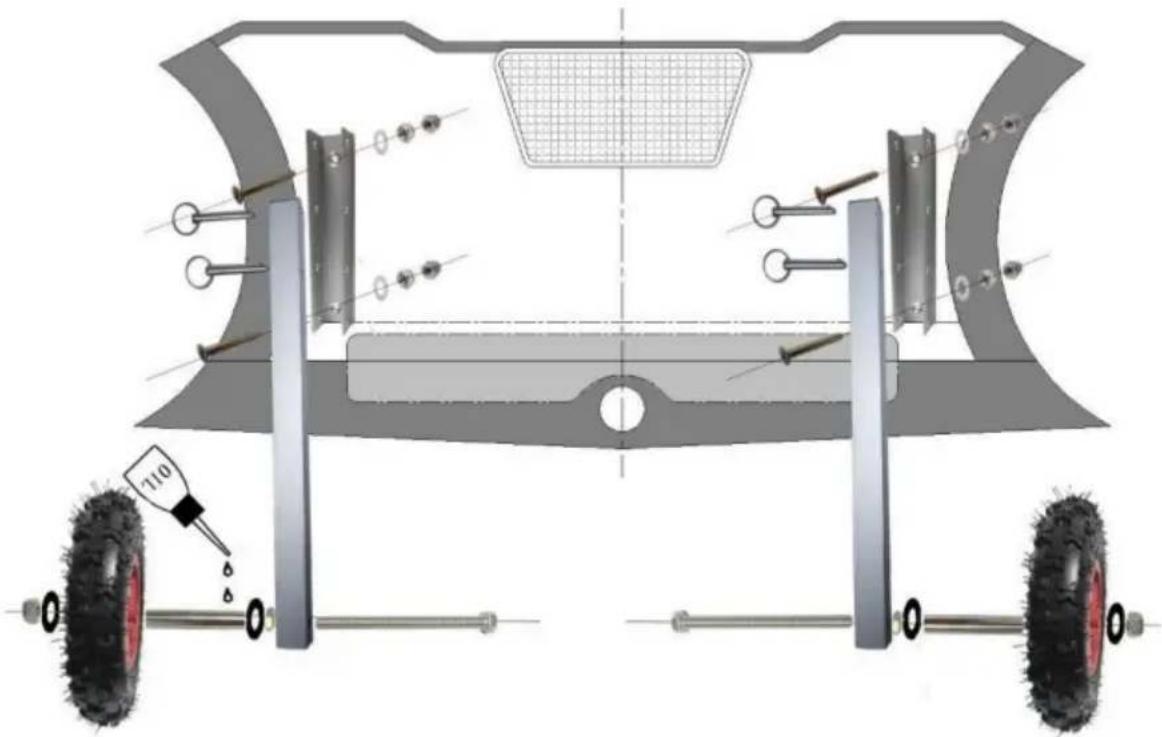

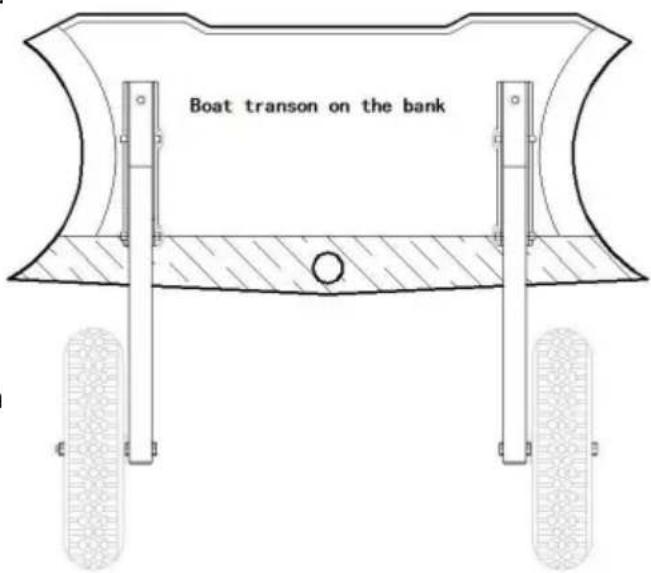

Fase 4: Installazione delle staffe D e delle ruote A sui piedistalli C completati con la chiave a perno B, ruotare la staffa D e la ruota su e giù per verificare se la ruota si adatta bene o meno. Per garantire che le ruote girino in modo flessibile, inserire grasso a base di litio o olio lubrificante all'interno del foro del cuscinetto prima di utilizzarle.

Note per l'installazione e il funzionamento della ruota di alaggio del modello C Transom:

1. Le staffe della traversa

le ruote di lancio sono realizzate in tubi quadrati in lega di alluminio (specifiche: 30**30*3mm), i piedistalli sono realizzati in piastra in lega di alluminio (spessore: 3-4mm),

le viti e così via, sono tutti realizzati in acciaio inossidabile 304 L, il materiale in acciaio inossidabile 304 L necessita di regolare manutenzione, risciacquandolo con acqua dolce dopo l'uso e applicando olio lubrificante antiruggine, ecc.

1. Questo prodotto è adatto per gommoni di lunghezza inferiore a 4 m, le viti fornite insieme sono adatte per lo spessore dello specchio di poppa di 36 mm e inferiore a 36 mm.

2. La ruota è una ruota gonfiabile, non è per uso autostradale, senza cuscinetto, è
   adatto per l'uso a breve distanza tramite trascinamento manuale. Si prega di non utilizzare auto, moto o auto a batteria per trascinare velocemente, per evitare che le ruote vengano danneggiate.

3. Aggiungere olio lubrificante o grasso a base di litio nel foro del cuscinetto e nel cuscinetto manica regolarmente.
