Type de produit	Roue de lancement pour tableau arrière
Marque	Vevor
Modèle	CYXSL12500
Diamètre du pneu	12,6 pouces (32 cm)
Capacité de charge maximale	500 lb (227 kg)
Matériau des bras de roue	Alliage d'aluminium
Matériau du pneu	Caoutchouc
Dimensions du tube carré	30 × 30 × 3 mm
Épaisseur des plaques de socle	3-4 mm
Matériau des vis	Acier inoxydable 304 L
Nombre de roues	2
Type de pneu	Gonflable
Utilisation recommandée	Tir manuel sur courte distance
Compatibilité bateau	Bateaux pneumatiques de longueur < 4 m
Épaisseur de tableau arrière compatible	≤ 36 mm
Installation	Nécessite perçage de trous de 8,5 mm, utilisation de mastic d'étanchéité
Outils nécessaires	Règle, crayon, perceuse, clé à molette 13#, clé réglable, tournevis cruciforme, chiffons, graisse
Entretien	Rincer à l'eau douce après usage, appliquer huile antirouille, graisser les roulements
Sécurité	Porter lunettes de sécurité et gants, tenir les enfants à l'écart, ne pas utiliser si fatigué
Contenu du colis	2 roues, 2 piédestaux, 2 supports, 4 clés à ergot, vis, rondelles, écrous, manchons d'essieu
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - CYXSL12500 Vevor

Comment installer la roue de lancement sur le tableau arrière ?

Tracez une ligne horizontale pour équilibrer les deux roues. Placez le piédestal près de la ligne, marquez et percez des trous verticaux de 8,5 mm. Fixez le piédestal avec les vis M8, rondelles et écrous. Appliquez du mastic d'étanchéité sur les vis et les trous. Ensuite, installez les supports et les roues à l'aide de la clé à ergot. Vérifiez que les roues tournent librement après avoir ajouté de la graisse.

Quel type de pneu est utilisé ? Est-il gonflable ?

Le pneu est en caoutchouc et il est gonflable. Il n'est pas destiné à une utilisation sur autoroute.

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 500 lb (227 kg).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une règle, d'un crayon, d'une perceuse électrique, d'une clé à molette 13#, d'une clé réglable (ou étau à mâchoires parallèles), d'un tournevis cruciforme, de chiffons et de graisse lubrifiante ou à base de lithium.

Comment entretenir la roue de lancement ?

Après chaque utilisation, rincez-la à l'eau douce pour enlever le sel. Appliquez régulièrement de l'huile antirouille sur les pièces en acier inoxydable. Graissez les roulements avec de la graisse à base de lithium ou de l'huile lubrifiante.

Cette roue est-elle compatible avec tous les bateaux ?

Ce produit convient aux bateaux pneumatiques dont la longueur est inférieure à 4 mètres et dont l'épaisseur du tableau arrière est de 36 mm maximum.

Puis-je utiliser cette roue pour tracter le bateau avec une voiture ?

Non, la roue est conçue uniquement pour un tir manuel sur courte distance. Ne l'utilisez pas avec une voiture, une moto ou un véhicule électrique pour éviter d'endommager les roues.

Que faire si la roue ne tourne pas librement ?

Vérifiez que le support est correctement installé et que la roue n'est pas trop serrée. Appliquez de la graisse à base de lithium ou de l'huile lubrifiante à l'intérieur du trou du roulement et sur l'axe.

Y a-t-il des précautions de sécurité à respecter ?

Portez des lunettes de sécurité approuvées ANSI et des gants de travail pendant l'installation. Gardez la zone propre et éclairée. Ne pas installer si vous êtes fatigué ou sous influence. Tenez les enfants à l'écart car ce n'est pas un jouet.

Quelles pièces sont incluses dans le colis ?

Le colis contient : 2 roues, 4 clés à ergot, 2 piédestaux, 2 supports, 4 rondelles nylon M16, 4 grandes rondelles M8, 2 vis M12×150, 2 manchons d'essieu, 4 écrous M8, 4 contre-écrous M8, 2 écrous M12, 2 contre-écrous M12, 4 vis M8×50.

MODE D'EMPLOI CYXSL12500 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Roue de mise à l'eau du tableau arrière

MODÈLE : CYXSL12500

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

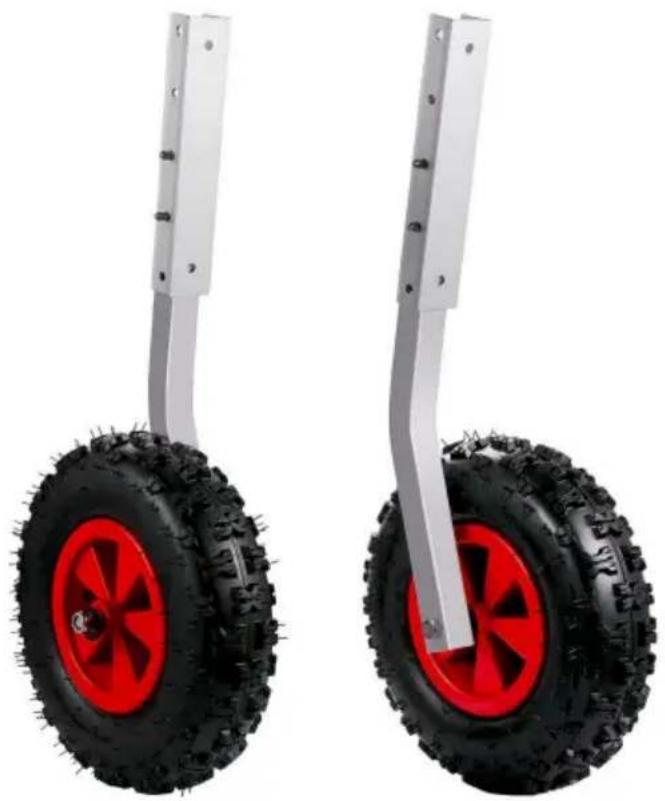

Lancement du tableau arrière Roue

MODÈLE : CYXSL12500

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Modèle	CYXSL12500
Diamètre du pneu	12,6"/32 cm
Capacité de charge maximale	500 lb/227 kg
Matériau des bras de roue	Alliage d'aluminium
Matériau du pneu	Caoutchouc

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser ou l'entretien de ce produit. Le non-respect de ces avertissements et instructions peut causer des blessures corporelles ou des dommages à des biens de valeur.

AVERTISSEMENT:

1. Évitez que les enfants n'utilisent des guides d'ancrage pour le sable. Ce produit n'est pas un jouet permettre aux enfants de jouer avec.
2. Tenir à l'écart des objets pointus, des lames et autres objets.

PRÉCAUTIONS D'INSTALLATION

1. Installez l'appareil uniquement en suivant ces instructions. Une installation incorrecte peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'installation.
3. Gardez la zone d'installation propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'installation.
5. Ne pas installer lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement installé.

CONSERVEZ CES INSTRUCTIONS

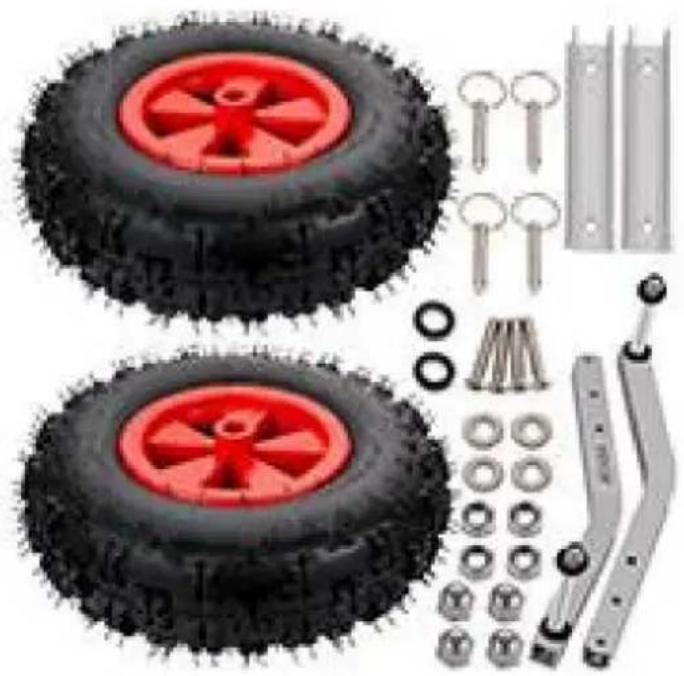

LISTE DE COLISAGE

Préparation des outils :

Règle, crayon, perceuse électrique

d'étanchéité, clé à molette (13#) et réglable

clé (2 pièces ou étau à mâchoires parallèles),

tournevis cruciforme, chiffons,

huile lubrifiante ou à base de lithium

graisse, etc.

Pas	d'image Numéro de pièce Qté Pas d'image					Numéro de pièce	Qt et
UN		Roue	2 B			Clé à ergot	4
C		Piédestal	2 D			Support	2
ET		Rondelle en nylon M16	4	F		Grande rondelle M8	4
G		Vis M12*150	2 heures			Manchon d'essieu	2
		Écrou M8	4	J		Contre-écrou M8	4
K		Écrou M12	2	L		Contre-écrou M12	2
M		Vis M8*50 4

MODE D'EMPLOI

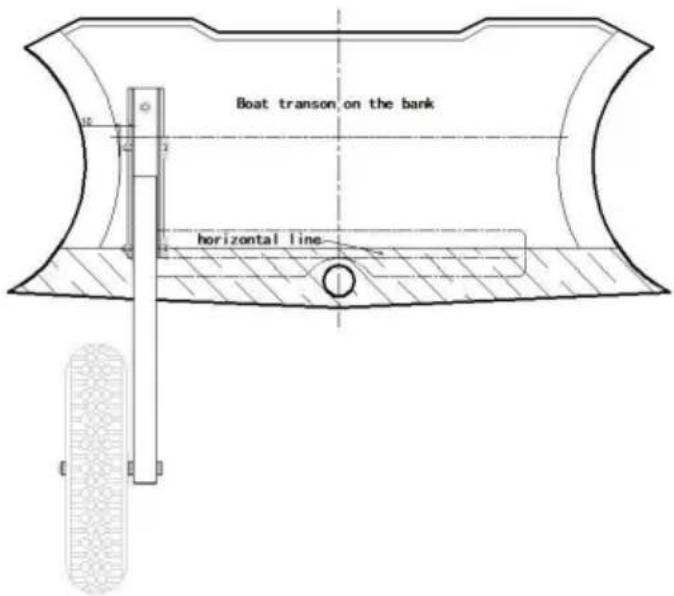

Étape 1 : Élever le tableau arrière du bateau, placer la roue de lancement du tableau arrière A à proximité du, ajuster la distance arrière, (haut, bas, gauche et droite) et s'assurer de la placer dans un endroit approprié pour l'installation du tableau tracer une ligne horizontale pour assurer l'équilibre des deux roues de lancement du tableau arrière après l'installation, les dimensions sur la figure sont uniquement à titre de référence.

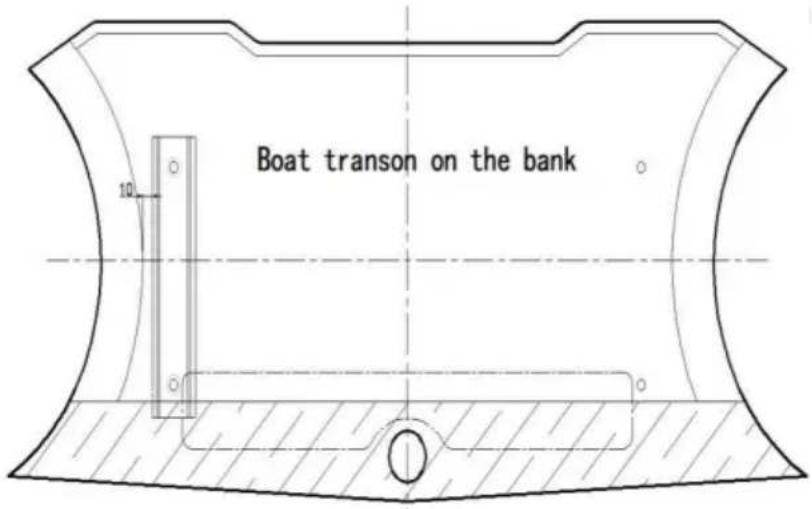

Étape 2 : Placez le piédestal C près de la ligne horizontale (tracée à l'étape 1). Ajustez la distance du piédestal (gauche et droite). Marquez l'emplacement de chaque trou avec un marqueur ou une marque.

emplacement de chaque trou en traçant un chemin avec un compas et une règle, puis percer des trous verticaux avec une perceuse portative électrique, le diamètre du

foret est d'environ 8,5 mm, la vitesse de perçage doit être lente pour éviter d'endommager le traverse.

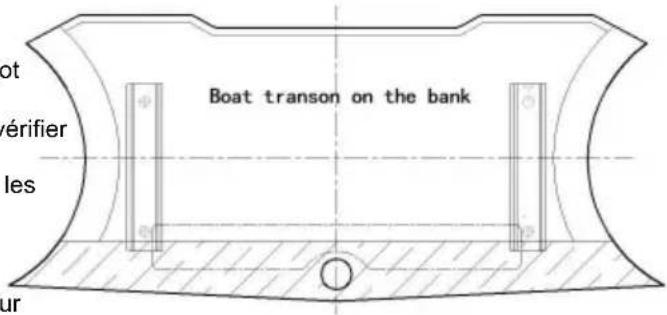

Étape 3 : Installation du piédestal C sur le tableau arrière serrer avec la vis M et la rondelle F et l'écrou I et l'écrou J.

Remarque : 1. Pour empêcher l'eau de pénétrer dans le tableau arrière, utilisez de la gomme d'étanchéité sur les vis et les trous ; 2. Lors de la fixation du piédestal, les joints en acier inoxydable sont placés à l'intérieur du tableau arrière.

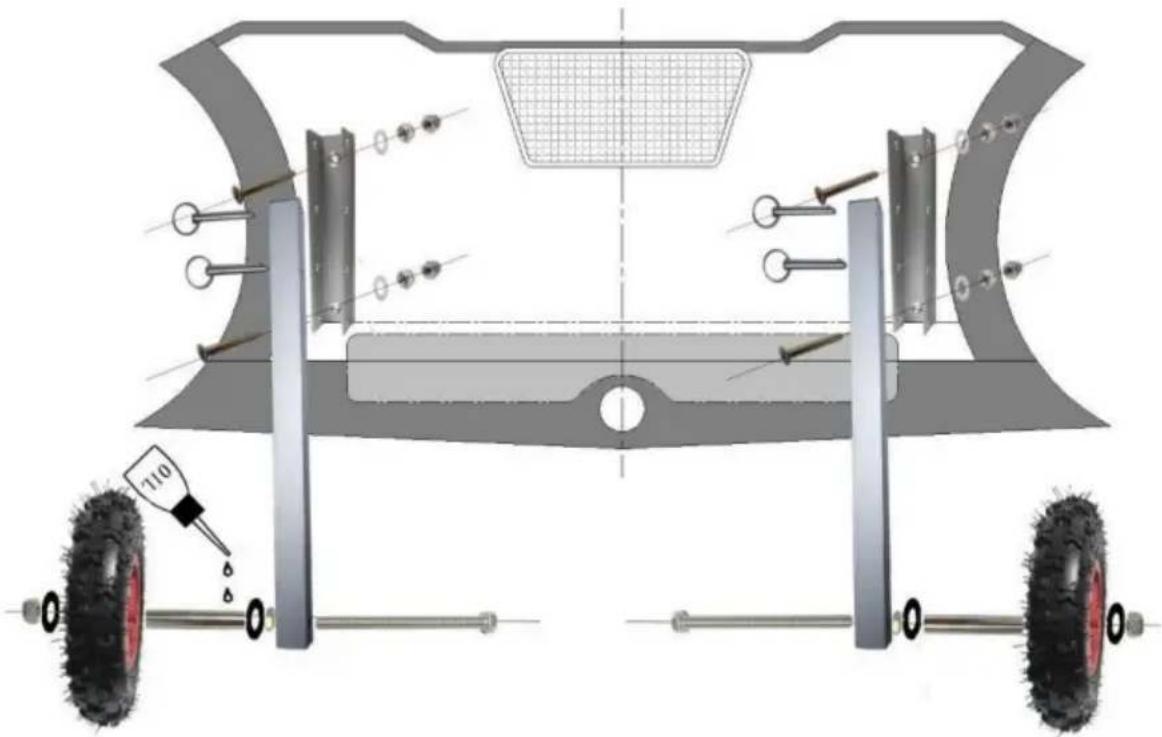

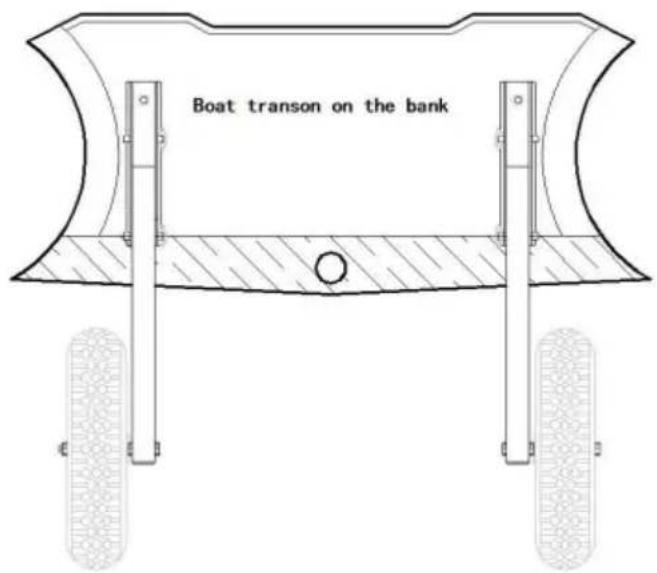

Étape 4 : Installez les supports D et les roues A sur les socles de positionnement C terminés avec la clé à ergot B. Tournez le support D et la roue de haut en bas pour vérifier que la roue est bien ajustée ou non. Afin de garantir que les roues tournent de manière flexible, veuillez mettre de la graisse à base de lithium ou de l'huile lubrifiante à l'intérieur du trou du roulement avant de les utiliser.

Remarques sur l'installation et le fonctionnement de la roue de lancement du tableau arrière du modèle C :

1. Les supports du tableau arrière Les roues de lancement sont fabriquées à partir de tubes carrés en alliage d'aluminium (spécification : 30**30*3mm), les socles sont fabriqués à partir de plaques

d'alliage d'aluminium (épaisseur : 3-4mm), les vis, etc., utilisent toutes un matériau en acier inoxydable 304 L, le matériau en acier inoxydable 304 L nécessite un entretien régulier, en les rinçant à l'eau douce après utilisation et en appliquant de l'huile lubrifiante antirouille, etc.

1. Ce produit convient aux bateaux pneumatiques dont la longueur est inférieure à 4 m, les vis fournies sont adaptées à l'épaisseur du tableau arrière de 36 mm et moins de 36 mm.

2. La roue est une roue gonflable, elle n'est pas destinée à une utilisation sur autoroute, sans roulement, c'est Convient pour une utilisation sur de courtes distances en tirant manuellement. Veuillez ne pas utiliser de voiture, de moto ou de voiture à batterie pour tirer rapidement, afin d'éviter d'endommager les roues.

3. Veuillez ajouter de l'huile lubrifiante ou de la graisse à base de lithium dans le trou du roulement et dans le roulement. manche régulièrement.
