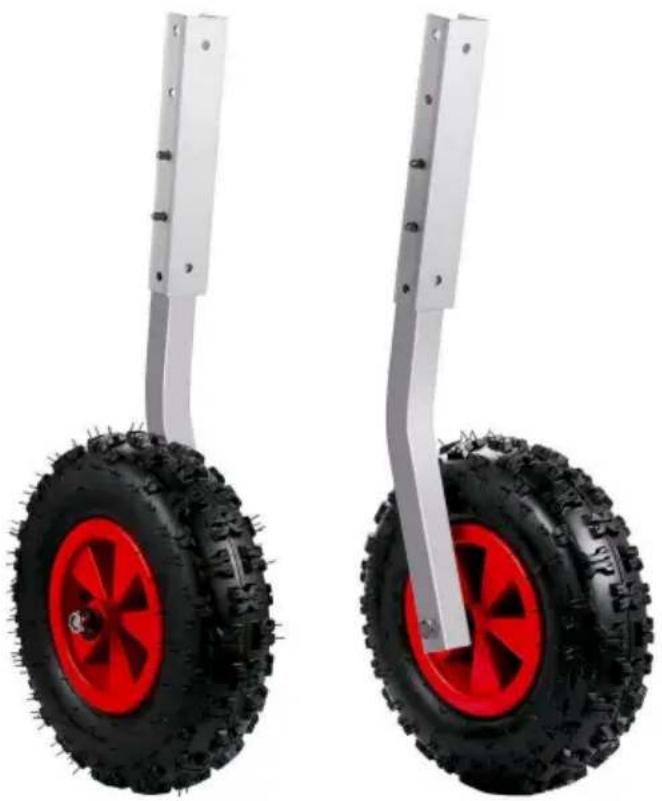

Stapellauf per Heckspiegel Rad

MODELL: CYXSL12500

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTPARAMETER

Modell	CYXSL12500
Reifendurchmesser	12,6"/32 cm
Maximale Tragfähigkeit	500 Pfund/227 kg
Material der Radarme	Aluminiumlegierung
Reifenmaterial	Gummi

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen oder

Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und Anweisungen

kann zu Verletzungen oder Schäden an wertvollem Eigentum führen.

WARNUNG:

1. Vermeiden Sie, dass Kinder Sandankerführungen verwenden. Dieses Produkt ist kein Spielzeug.
   Erlauben Sie Kindern, damit zu spielen.
2. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

1. Installieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Installation kann zu Gefahren führen.
2. Tragen Sie während der Installation eine ANSI-geprüfte Schutzbrille und robuste Arbeitshandschuhe.
3. Halten Sie den Installationsbereich sauber und gut beleuchtet.
4. Halten Sie während der Installation unbeteiligte Personen vom Bereich fern.
5. Nicht installieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig installierte Produkte.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

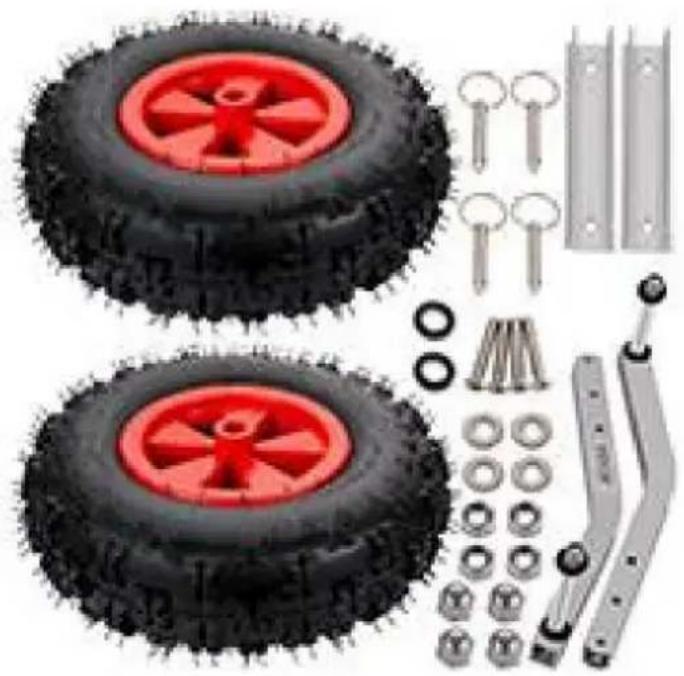

PACKLISTE

Werkzeugvorbereitung:

Lineal, Bleistift, tragbare elektrische

Bohrmaschine, Bohrer (ÿ 8,5 mm),

Dichtungsgummi, Stehschlüssel (13#) und verstellba

Schraubenschlüssel (2 Stück oder

Parallelschraubstock),

Kreuzschraubendreher, Lappen, Schmieröl oder Lithiun

Fett usw.

Kein	Bild Teilenummer	Menge Kein Bild			Teilenummer	Qt Und
A		Rad	2 B		PIN-Schlüssel	4
C		Sockel	2 T		Klammer	2
UND		Nylon-Unterlegscheibe M16	4	F		Große Unterlegscheibe M8
G		Schrauben M12*150	2 H		Achshülse	2
		Mutter M8	4	J		Kontermutter M8 4
K		Mutter M12	2	M		Kontermutter M12 2
M		Schraube M8*50	4

GEBRAUCHSANWEISUNG

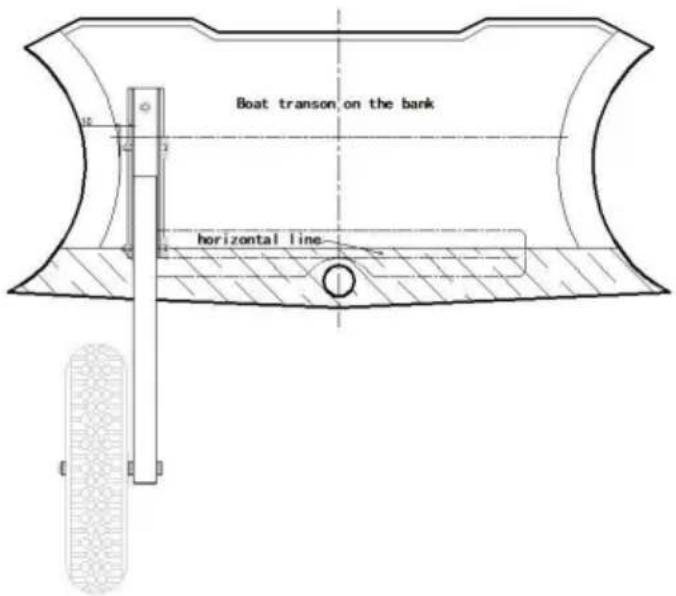

Schritt 1: Anheben des Bootsspiegels. Platzieren Sie das Sliprad A am Heckspiegel in der Nähe des Heckspiegels, für die passen Sie den Abstand an (oben, unten, links und rechts) und stellen Sie sicher, dass Sie es an einer Installation geeigneten Stelle am Heckspiegel platzieren. Zeichnen Sie eine horizontale Linie, um das Gleichgewicht der beiden Slipräder am Heckspiegel nach der Installation sicherzustellen. Die Abmessungen in der Abbildung dienen nur als Referenz.

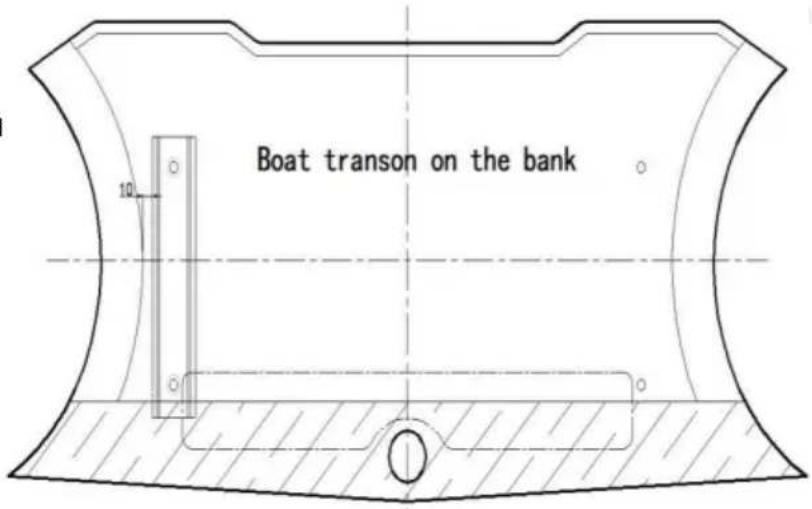

Schritt 2: Platzieren Sie den Sockel C nahe der horizontalen Linie (wurde in Schritt 1 gezeichnet). Passen Sie den Abstand für den Sockel (links und rechts) an. Markieren Sie die Position jedes Lochs mit einem Marker oder einer Markierung Positionieren Sie jedes Loch, indem Sie den Weg mit Zirkel und Lineal anzeichnen. Dann bohren Sie vertikale Löcher mit einer tragbaren elektrischen

Bohrmaschine. Der Bohrerdurchmesser beträgt etwa 8,5 mm. Die Bohrgeschwindigkeit sollte langsam sein, um Schäden zu ver Querbalken.

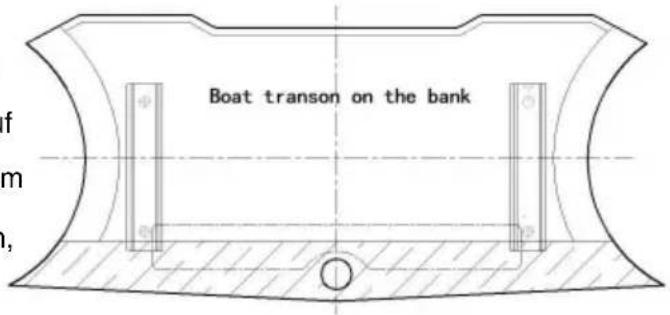

Schritt 3: Montage des Sockels C am Querbalken mit Schraube M festziehen und Unterlegscheibe F und Mutter I und Mutter J.

Hinweis: 1. Um zu verhindern, dass Wasser in das Querstück eindringt, sollten Sie an den Schrauben und Löchern Dichtungsgummi verwenden. 2. Beim Befestigen des Sockels werden die Edelstahldichtungen an der Innenseite des Querstücks angebracht.

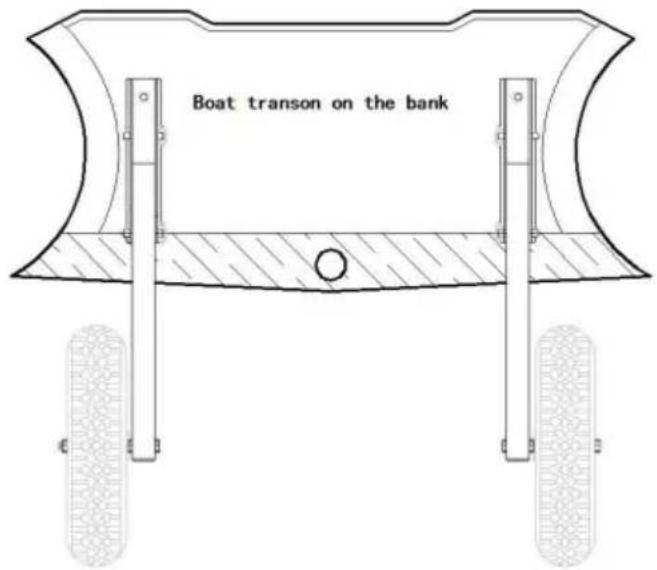

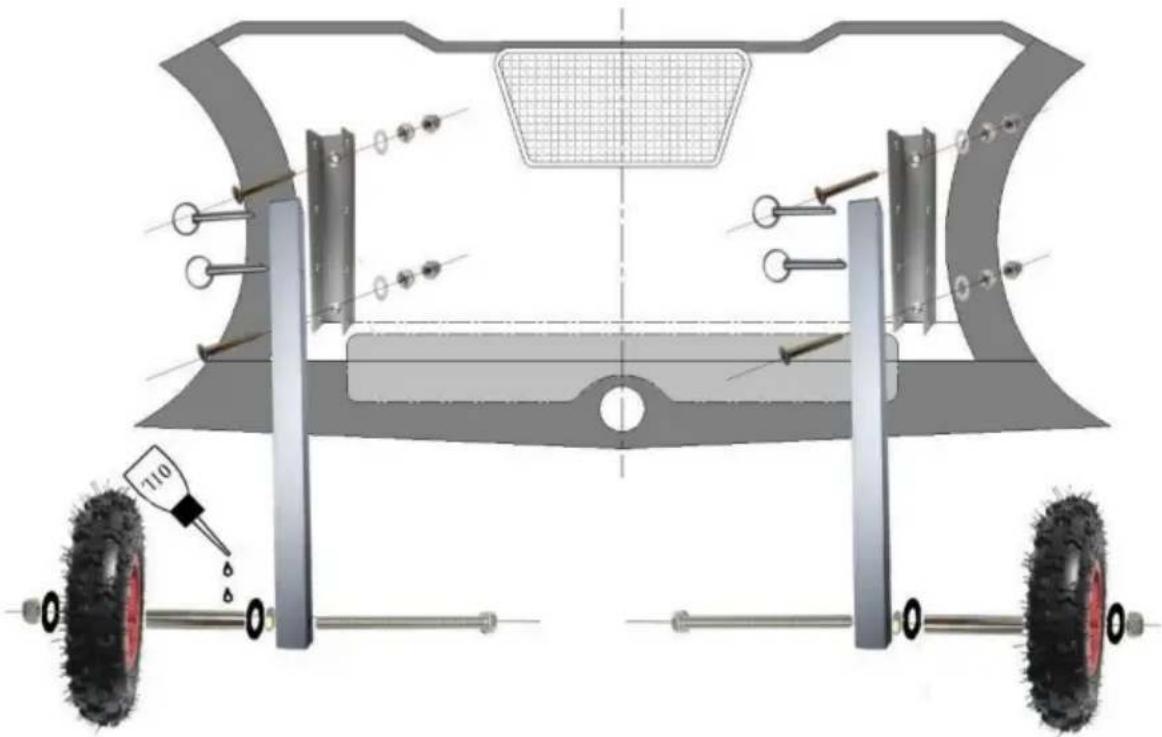

Schritt 4: Montieren Sie Halterungen D und Räder A mit dem Stiftschlüssel B auf den fertigen Stellfüßen C. Drehen Sie Halterung D und Rad auf und ab, um zu prüfen, ob das Rad richtig sitzt. Um sicherzustellen, dass sich die Räder flexibel drehen, geben Sie vor der Verwendung Lithiumfett oder Schmieröl in die Lagerbohrung.

Hinweise zur Installation und zum Betrieb des Heck-Startrads Modell C:

1. Die Halterungen des Querbalkens Das Sliprad besteht aus Vierkantrohren aus Aluminiumlegierung (Spezifikation: 30**30*3 mm), die Sockel bestehen aus einer Platte aus Aluminiumlegierung

(Dicke: 3–4 mm), die Schrauben usw. sind alle aus 304 L Edelstahl gefertigt. Der 304 L Edelstahl muss regelmäßig gewartet werden. Nach dem Gebrauch muss er mit Süßwasser abgespült und mit Rostschutzöl behandelt werden usw.

1. Dieses Produkt ist für Schlauchboote mit einer Länge von weniger als 4 m geeignet. Die mitgelieferten Schrauben sind für eine Heckspiegeldicke von 36 mm geeignet. und weniger als 36 mm.

2. Das Rad ist aufblasbares Rad, es ist nicht für den Einsatz auf der Autobahn, ohne Lager, es ist Geeignet für kurze Strecken durch manuelles Ziehen. Bitte verwenden Sie zum schnellen Ziehen kein Auto, Motorrad oder Batterieauto, um eine Beschädigung der Räder zu vermeiden.

3. Bitte fügen Sie Schmieröl oder Lithium-Basis-Fett in Lagerloch und Lager Ärmel regelmäßig.
