CYXSL15300 - Roue de lancement Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Roue de lancement pour tableau arrière
Modèle	CYXSL15300
Marque	Vevor
Diamètre du pneu	15,1 pouces (38,5 cm)
Capacité de charge maximale	300 lb (136 kg)
Matériau des bras de roue	Alliage d'aluminium
Matériau du pneu	Caoutchouc
Compatibilité bateau	Bateaux pneumatiques de longueur inférieure à 4,5 m
Épaisseur de tableau arrière adaptée	Jusqu'à 36 mm
Pression de gonflage recommandée	25 PSI
Utilisation prévue	Traction manuelle sur courte distance, pas pour autoroute ou véhicule motorisé
Matériau des fixations	Acier inoxydable 304L
Outils d'installation nécessaires	Perceuse électrique, foret Ø6,5 mm, clé à molette, tournevis, mastic d'étanchéité
Contenu du colis	2 roues, 2 piédestaux, 2 supports, 2 grands axes, 2 petits axes, vis, rondelles, écrous, goupilles à ergot
Entretien	Rincer à l'eau douce après usage, lubrifier régulièrement avec huile ou graisse au lithium
Précautions de sécurité	Porter lunettes ANSI et gants, zone propre et éclairée, ne pas utiliser sous influence
Assistance et garantie	www.vevor.com/support

FOIRE AUX QUESTIONS - CYXSL15300 Vevor

Comment installer la roue de lancement Vevor CYXSL15300 ?

L'installation nécessite de percer des trous verticaux de 6,5 mm dans le tableau arrière après avoir tracé une ligne horizontale pour l'alignement. Fixez les piédestaux avec les vis et rondelles fournies, en utilisant du mastic d'étanchéité sur les vis. Montez ensuite les supports et les roues. Consultez la notice pour les étapes détaillées.

Quel poids maximum peut supporter cette roue ?

La capacité de charge maximale est de 300 lb (136 kg), à condition que le produit soit correctement et complètement installé.

Cette roue est-elle compatible avec tous les bateaux ?

Elle est conçue pour les bateaux pneumatiques de moins de 4,5 m de long et pour une épaisseur de tableau arrière jusqu'à 36 mm.

Quelle pression de gonflage pour le pneu ?

La pression recommandée est de 25 PSI. Ne pas surgonfler et éviter un gonflage trop rapide.

Peut-on utiliser cette roue avec un véhicule motorisé ?

Non, elle est destinée à la traction manuelle sur courte distance. Ne pas utiliser avec une voiture, une moto ou un véhicule à batterie pour éviter d'endommager les roues.

Comment entretenir la roue de lancement ?

Après utilisation, rincez à l'eau douce. Appliquez régulièrement de l'huile lubrifiante antirouille ou de la graisse au lithium sur les roulements et les axes pour assurer une rotation flexible.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique avec un foret de 6,5 mm, d'une règle, d'un crayon, d'une clé à molette, d'un tournevis cruciforme, de mastic d'étanchéité et de chiffons.

Les fixations sont-elles en acier inoxydable ?

Oui, toutes les vis, écrous et rondelles sont en acier inoxydable 304L pour résister à la corrosion.

Quelles sont les précautions de sécurité importantes ?

Portez des lunettes de sécurité ANSI et des gants de travail robustes pendant l'installation. Gardez la zone propre et bien éclairée, et ne travaillez pas sous l'influence de l'alcool ou de médicaments. Maintenez les enfants à l'écart.

Où trouver de l'aide ou la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur www.vevor.com/support.

MODE D'EMPLOI CYXSL15300 Vevor

Roue de mise à l'eau du tableau arrière

MODÈLE : CYXSL15300

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Lancement du tableau arrière Roue

MODÈLE : CYXSL15300

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

PARAMÈTRES DU PRODUIT

Modèle	CYXSL15300
Diamètre du pau	15,1"/38,5 cm
Capacité de charge maximale	300 lb/136 kg
Matériau des bras de roue	Alliage d'aluminium
Matériau du pau	Caoutchouc

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant d'utiliser

ou l'entretien de ce produit. Le non-respect de ces avertissements et

instructions peuvent entraîner des blessures corporelles ou des dommages matériels.

propriété.

AVERTISSEMENT :

1. Évitez que les enfants n'utilisent des guides d'ancrage pour le sable. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec.
2. Tenir à l'écart des objets pointus, des lames et autres objets.

PRÉCAUTIONS D'INSTALLATION

1. Installez l'appareil uniquement en suivant ces instructions. Une installation incorrecte peut créer des dangers.
2. Portez des lunettes de sécurité approuvées ANSI et des gants de travail robustes pendant l'installation.
3. Gardez la zone d'installation propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'installation.
5. Ne pas installer lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement au produit correctement et complètement installé.

CONSERVEZ CES INSTRUCTIONS

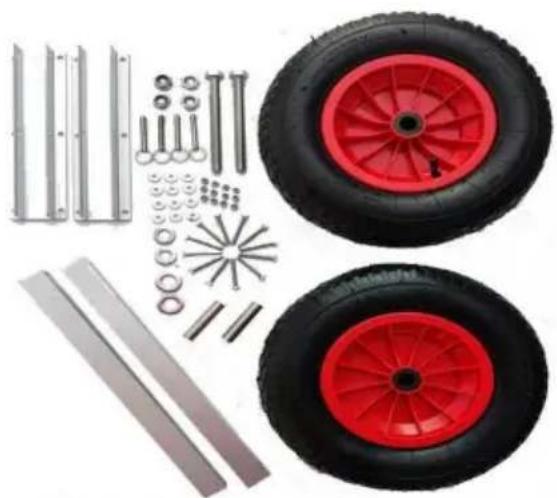

LISTE DE COLISAGE

Préparation des outils : règle, crayon, perceuse électrique portative, foret (Φ 6,5 mm), gomme d'étanchéité, clé à molette (13#) et clé réglable (2 pièces ou étau à mâchoires parallèles), tournevis cruciforme, chiffons, huile lubrifiante ou graisse à base de lithium, etc.

Pas	d'image	Numéro de piece Quantité Pas d'imagé				Partie Nombre	Quantité
UN		Roue	2	B		Clé à ergot	4
C		Piédestal	2 D			Support	2
ET		Acier inoxydable Rondelle M20	4	F		Grande rondelle M6	12
G		Vis M16*160	2	H		Grand arbre Manche	2
		Petit arbre Manche	2	J		Contre-écrou M6	12
K		Écrou M16	2	L		Contre-écrou M16	2
M		Vis M6*50	12

MODE D'EMPLOI

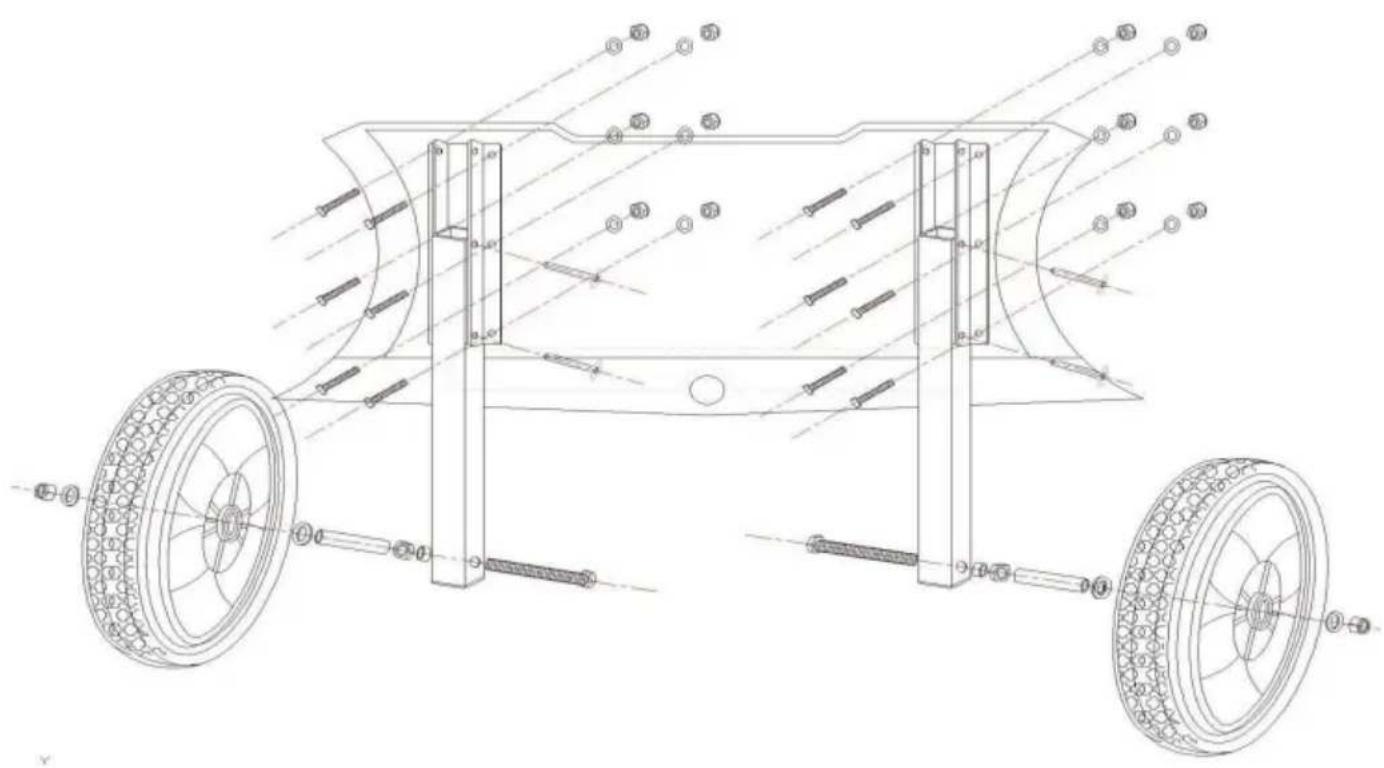

Installation et fonctionnement de la roue de mise à l'eau du tableau arrière :

1. Les roues de lancement du tableau arrière modèle E1 sont fabriquées en acier allié d'aluminium carré

tubes (spécification : 38*25 mm), les socles sont en plaque d'acier allié d'aluminium

(épaisseur : 3-4 mm). De l'eau chaude contenant un lubrifiant ou un nettoyant neutre

doit être utilisée pour l'entretien des alliages d'aluminium. Les produits de nettoyage acides ou alcalins

ne sont pas autorisés. Les vis, etc., sont toutes en acier inoxydable 304 L.

Le matériau en acier inoxydable nécessite un entretien régulier : rincer

à l'eau douce après utilisation et appliquer de l'huile lubrifiante antirouille. 2. Ce produit

convient aux bateaux pneumatiques dont la longueur est inférieure à 4,5 m.

Les vis fournies sont adaptées à l'épaisseur du tableau arrière qui est de 36 mm

et moins de 36 mm.

1. La roue est pneumatique et convient pour une utilisation sur de courtes distances par traction manuelle, sans roulement. Elle n'est pas destinée à une utilisation sur autoroute.

Veuillez ne pas utiliser de voiture, de moto

ou de véhicule à batterie pour tirer rapidement, afin d'éviter d'endommager les roues.

1. Veuillez ajouter de l'huile lubrifiante ou de la graisse à base de lithium dans le trou du roulement et dans le roulement.

manche régulièrement.

1. La pression de gonflage recommandée pour la roue de gonflage est de 25 P.S.I, ne la gonflez pas

trop rapidement.

Instructions d'installation et d'utilisation de la roue de mise à l'eau du tableau arrière :

Préparation des outils : règle, crayon, perceuse électrique portative, foret (Φ6,5 mm), mastic d'étanchéité,

clé à molette (E1 : 10#) et clé à molette (2 pièces ou à mâchoires parallèles)

(étau), chiffons, huile lubrifiante ou graisse à base de lithium, etc.

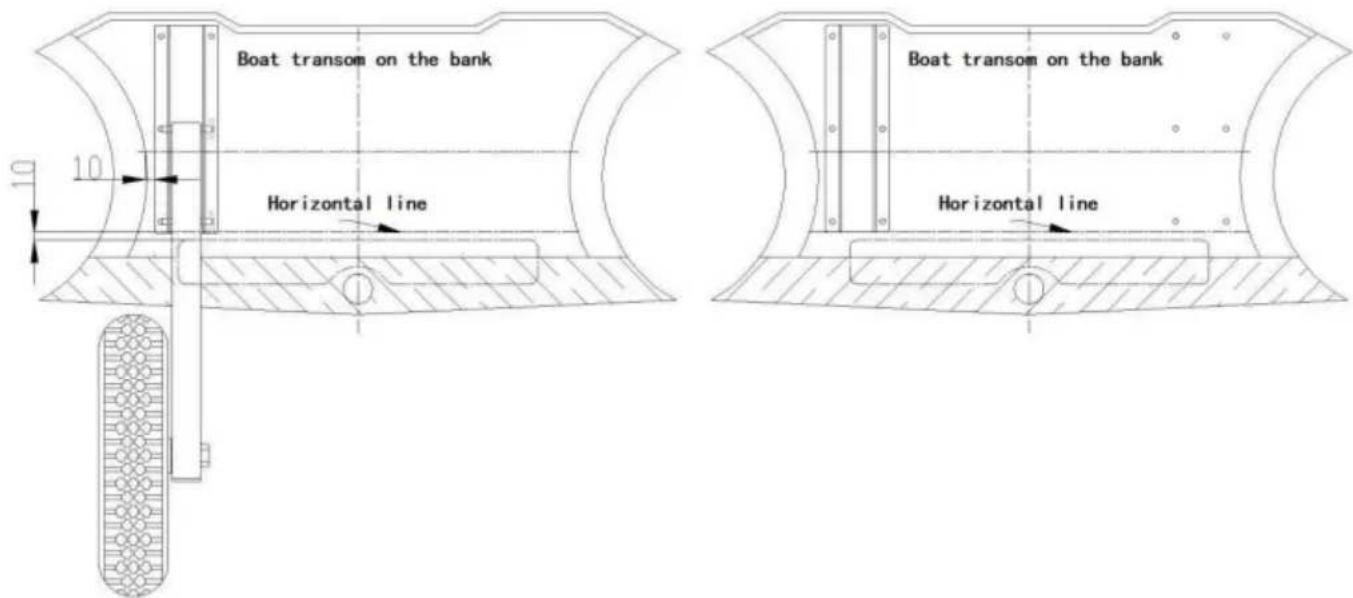

Étape 1 : Élévation du tableau arrière du bateau, placez la roue de lancement du tableau arrière à proximité du tableau arrière, ajustez la distance (haut, bas, gauche et droite) et assurez-vous de le placer dans un emplacement approprié pour l'installation. Tracez une ligne horizontale pour assurer l'équilibre des deux roues de lancement du tableau arrière après l'installation. Les dimensions de la figure sont uniquement à titre de référence.

Étape 2 : Placez le piédestal près de la ligne horizontale (dessinée à l'étape 1).

Ajustez la distance du piédestal (gauche et droite), marquez l'emplacement de chaque trou avec un marqueur ou marquez l'emplacement de chaque trou en traçant un chemin avec un compas et une règle, puis percez des trous verticaux avec une perceuse portative électrique. Le diamètre du foret est d'environ

6,5 mm. La vitesse de perçage doit être lente pour éviter d'endommager le tableau arrière.

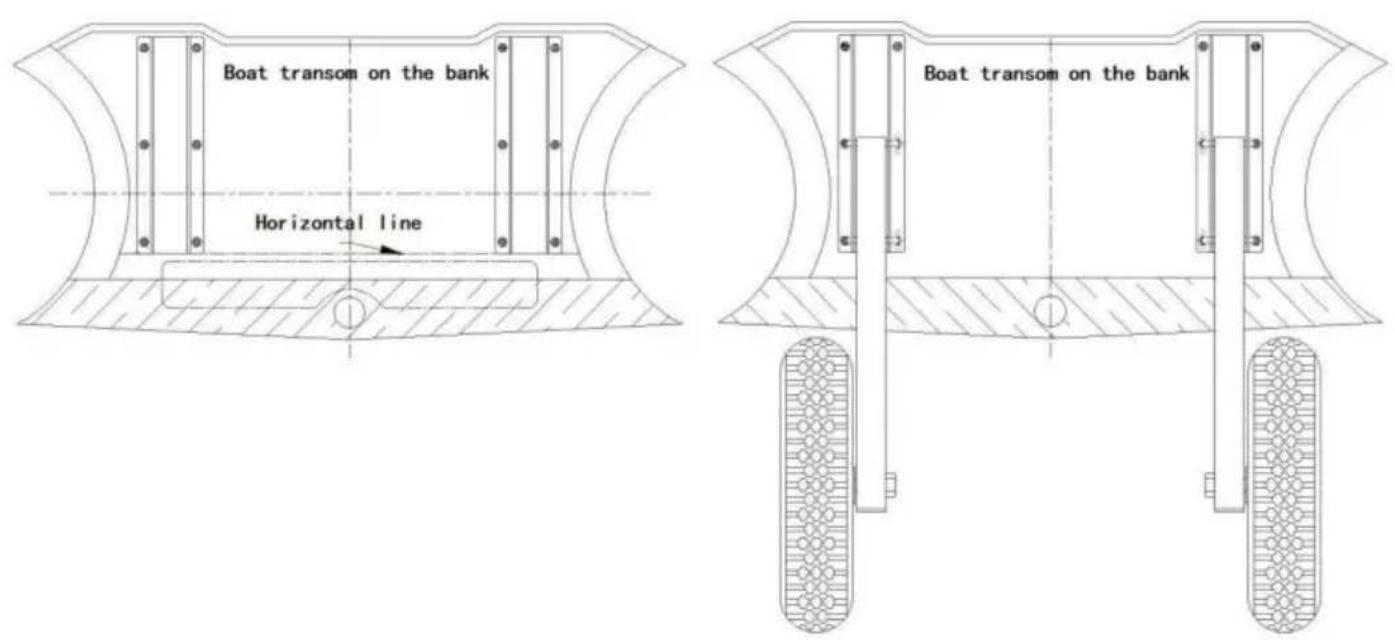

Étape 3 : Installation du piédestal sur le tableau arrière, serrez avec des vis.

Remarque : 1. Pour éviter que l'eau ne pénètre dans le tableau arrière, utilisez du mastic d'étanchéité sur les deux vis et trous ; 2. Lors de la fixation du piédestal, les joints en acier inoxydable sont placés à l'intérieur du tableau arrière.

Étape 4 : Installation des supports et des roues sur les socles de positionnement terminés avec goupille clé. Tournez le support et la roue de haut en bas pour vérifier que la roue est bien ajustée ou non. Afin de garantir que les roues tournent de manière flexible, veuillez mettre de la graisse à base de lithium ou lubrifier l'intérieur du trou du roulement avec de l'huile avant de les utiliser.

Fabricant : Shanghai Xinmu Industry Co., Ltd. Adresse :

Shuangcheng Road 803, Lane 11, Room 1602A-1609, Baoshan District, Shanghai 200000, Chine.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australie. Importé aux

États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730.

Assistance technique et certificat de garantie

électronique : www.vevor.com/support
