| Type de produit | Coupe-papier électrique |
| Marque | Vevor |
| Modèle | E490T |
| Tension d'alimentation | 110 V CA, 60 Hz ou 220 V CA, 50 Hz (selon version) |
| Puissance | 1200 W |
| Longueur de coupe maximale | 490 mm |
| Longueur de coupe minimale | 30 mm |
| Épaisseur de coupe maximale | 80 mm |
| Dimensions (L x l x H) | 920 x 770 x 1240 mm |
| Poids net | 130 kg |
| Poids brut | 183,5 kg |
| Écran | Numérique tactile (NC/LCD) |
| Modes de coupe | Manuel, segmentation, automatique, raccourci, programmation |
| Sécurité | Capteurs infrarouges, arrêt d'urgence, double bouton de coupe |
| Lame | 4 côtés réutilisables, jusqu'à 8 utilisations |
| Entretien | Lubrification mensuelle, nettoyage quotidien |
| Accessoires inclus | Lame de rechange, outils, certificat de garantie, manuel d'utilisation |
| Garantie | Certificat de garantie électronique |
| Assistance technique | www.vevor.com/support |
FOIRE AUX QUESTIONS - E490T Vevor
Questions des utilisateurs sur E490T Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Coupe-papier au format PDF gratuitement ! Retrouvez votre notice E490T - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E490T de la marque Vevor.
MODE D'EMPLOI E490T Vevor
Assistance technique et certificat de garantie électronique https://www.vevor.com/support
REMONTOIR DE MONTRE
MANUEL D'UTILISATION
MODÈLE N° : E490T
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.
Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

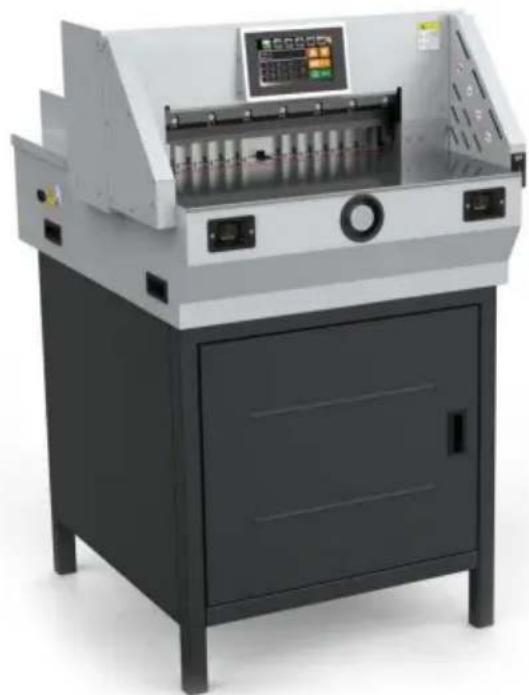

Coupe-papier électrique
MODÈLE N° : E490T
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
AVERTISSEMENT:
Veuillez lire attentivement ce manuel avant d'utiliser le produit. Le non-respect de ces instructions peut entraîner des blessures graves. CONSERVEZ CE MANUEL
Attention : ce type de machine est autorisé à couper du papier imprimé ou des livres ou des cuirs souples uniquement. Il est interdit de couper des feuilles de métal ou d'autres objets durs qui pourraient nuire à la qualité de la machine.
Interdire aux enfants d'utiliser la machine
Gardez la main loin de la lame
Ne pas extraire ni transporter la lame sans protection
Ne pas couper les mains ni ébrécher les matériaux
Doit utiliser une prise avec un fil de terre connecté
Note:
Afin d'avoir plus d'informations sur l'utilisation de la machine de découpe de papier à commande numérique, vous devez d'abord lire attentivement cette spécification. Cela vous peut vous aider à améliorer votre efficacité de travail, réaliser la machine
sProperty, alors la machine aura les meilleurs effets de coupe, cela sera également bon pour l'entretien de la machine et peut prolonger la durée de vie de l'entretien de la machine et peut prolonger la durée de vie de la machine.
Précautions de sécurité
1. Ouvrez le carton et vérifiez.
Lorsque vous ouvrez l'emballage de la machine, vous devez d'abord vérifier la machine et les accessoires concernés. Veuillez contacter le vendeur ou l'entreprise en cas de dommage ou de manque.
•1 jeu de moteur principal •1 jeu de châssis •1 manuel d'instructions
•1 jeu d'outils •4 vis pour le retrait de l'outil •1 certificat
•1 lame et 1 ligne électrique •1 certificat de garantie

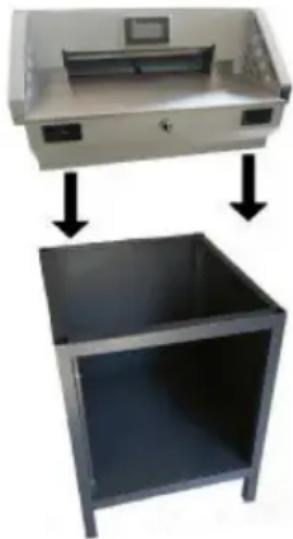

2. Installation de la machine
Ouvrez la caisse en bois, retirez le boîtier de la machine et dévissez les vis fixes sur la plaque de base de la machine principale ;
Le boîtier de la machine doit être assemblé complètement, et les vis doivent être fixées fermement.
3. Conditions environnementales.
La machine doit être placée dans un environnement de travail propre, à l'abri de la lumière directe du soleil et du vent.
Température de fonctionnement
environnement : 10-30 , ne doit pas dépasser 32 ;
Niveau d'humidité de l'environnement de fonctionnement : 50-80
% Connectez correctement le fil de terre.
4. Suggestions spéciales
N'oubliez pas qu'un seul opérateur professionnel est autorisé à utiliser le machine;

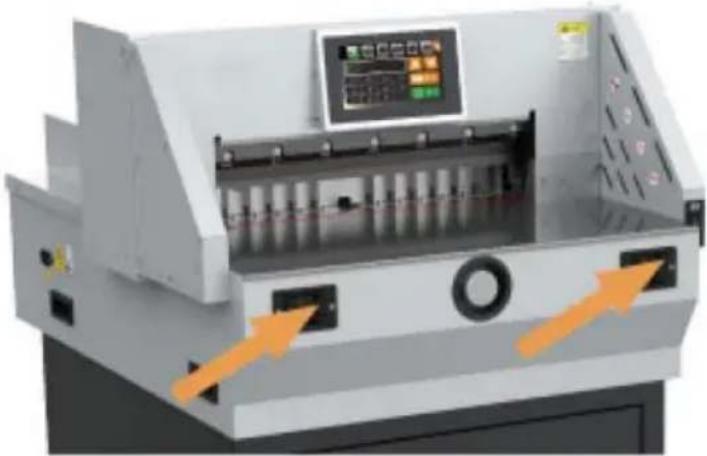

Lorsque vous coupez, vous devez actionner les boutons avec vos deux mains ;
Veuillez ne pas démonter le revêtement de sécurité infrarouge.
Lorsque vous mettez vos mains ou d'autres objets dans la zone de coupe, vous
il faut d'abord couper le courant ;
Lorsque vous changez de lames, vous devez respecter strictement les instructions de changement de lame.
instruction;
Il n'est pas permis de rééquiper la construction et le circuit du
machine par toi-même.
CARACTÉRISTIQUES TECHNIQUES
| Modèle | E490T | |
| Note(s) | 110 V CA, 60 Hz, 1 200 W | 220 V CA, 50 Hz, 1 200 W |
| Longueur de coupe maximale | 490 mm | |
| Longueur de coupe minimale | 30 mm | |
| Épaisseur de coupe | 80 mm | |
| Dimensions du produit (LxlxH) | 920*770*1240mm | |
| Taille de l'emballage (LxlxH) | 810*1050*910mm | |
| Poids net (kg) | 130 | |
| Poids brut (kg) | 183,5 | |

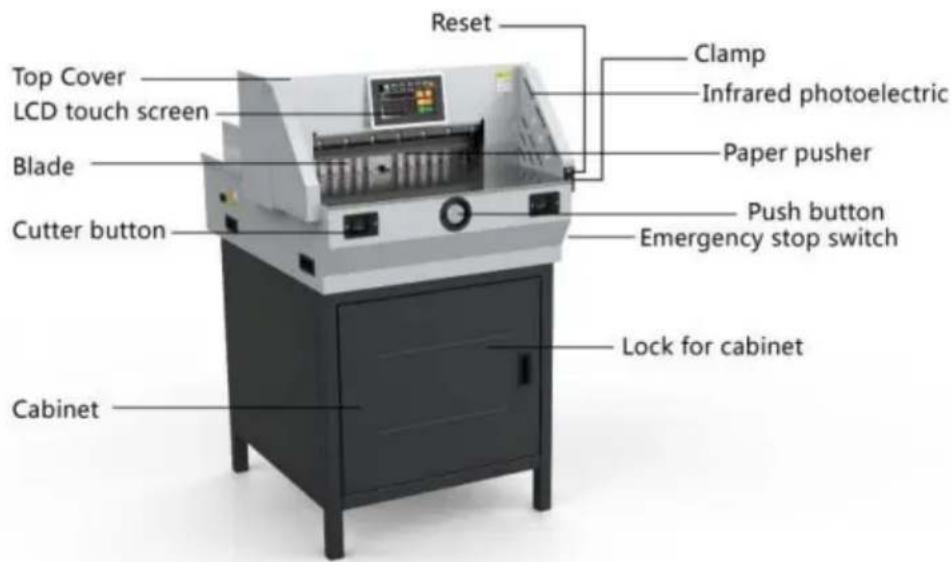

Description des pièces
Schéma de fonctionnement du coupe-papier.
Allumez l'alimentation électrique, allumez l'interrupteur d'air, allumez l'interrupteur du bouton d'arrêt d'urgence et la machine sera sous tension. Le poussoir de papier se réinitialise dans l'état de
fonctionnement. La bonne façon d'utiliser la machine est la suivante : la personne se tient devant la machine, face au coupe-papier, la main gauche contrôle le bouton de gauche et la main droite contrôle le bouton de droite, comme indiqué sur l'image.
Fonctionnement de base et réglage
- Fonctionnement de base
Mise sous tension
Avant de démarrer la machine, vérifiez s'il y a d'autres articles sur la machine et nettoyez-les ; [allumez l'alimentation électrique : mettez l'interrupteur de protection électrique sur la position « on », allumez l'interrupteur d'alimentation, l'écran NC/écran LCD s'affichera, la ligne indicatrice de position sera allumée et le poussoir de papier sera automatiquement calibré, indiquant que l'alimentation est normale.
Mode d'emploi de la guillotine à papier à écran tactile 1. Il existe trois modes pour pousser le papier, avec la taille de 285 mm comme soufflé:

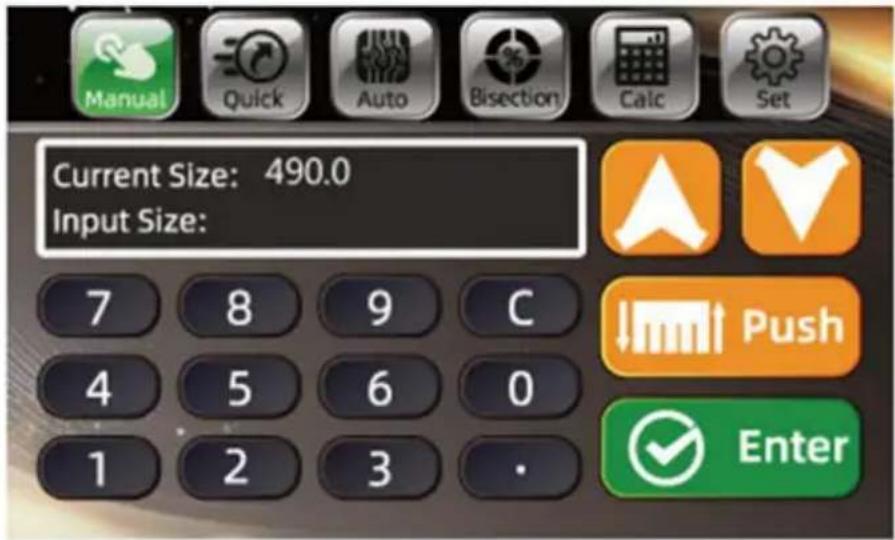

a. Mode manuel
Veuillez appuyer sur Manuel pour passer au modèle manuel, comme sur l'image. Il existe deux façons de saisir la taille. Une façon consiste à utiliser la molette électrique (mais c'est très lentement, car la molette ne sert qu'à un réglage précis. Cette méthode est déconseillée.) La deuxième consiste à appuyer sur 360 (comme la taille ci-dessus) et à l'effacer. La deuxième façon consiste à saisir 2850 et à entrer l'icône, la butée arrière passe à la position de 285,0 mm
- Placez les livres ou le papier à droite pour couper, puis faites pencher les livres ou le papé à gauche;

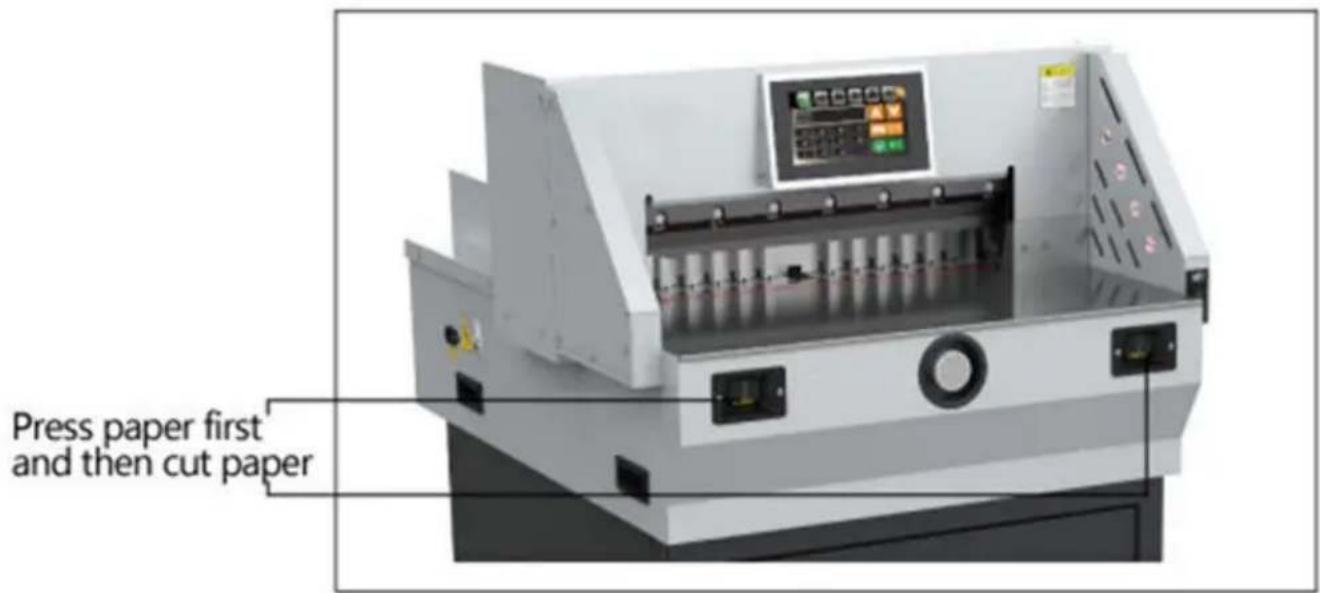

- Commencez à couper une fois la taille saisie, puis appuyez sur deux boutons CUT en même temps. en même temps, après cela, la pince descend. Quand quelque chose se passe
faux. arrêtez d'appuyer sur les deux boutons CUT et appuyez sur la pince
et la lame revient en haut. Après avoir confirmé que le papier est correct, appuyez sur deux boutons de coupe pour terminer la coupe.
Une fois la découpe terminée, le pousse-papier pousse le livre
(la coupe par poussée automatique est définie). L'ensemble du processus de coupe est terminé. Pour continuer d'autres coupes, il vous suffit de répéter ce qui précède étapes.
b. Mode de segmentation
Cliquez pour passer en mode bissection, cliquez sur OK et le poussoir de papier est automatiquement poussé à la première taille. Lorsque vous devez modifier le dimensions, cliquez sur le mode de programmation pour entrer le premier ensemble de modes de programmation, comme indiqué sur la figure. Besoin de modifier les données. cliquez sur Modifier, cliquez sur Diviser Modifier, basculer Diviser Modifier, basculer Boîte de dialogue, modifier les données. confirmer retour.
Enfoncez le papier ou le livre découpé et placez-le sur la gauche pour l'aligner avec la règle. Commencez à couper une fois la taille saisie. Appuyez d'abord sur les boutons RESET, puis en appuyant sur deux boutons CUT en même temps, après cela, la presse papier arrive vers le bas. Lorsque quelque chose ne va pas, arrêtez d'appuyer sur les deux boutons CUT et appuyez sur la presse papier et la lame revient en haut. Après avoir confirmé le le papier est droit, appuyez sur deux boutons de coupe pour terminer la coupe.
Après la première coupe, la butée arrière passe automatiquement à la taille suivante.
Continuez à appuyer sur le bouton de coupe, pour terminer la coupe dans l'ordre de réglage.

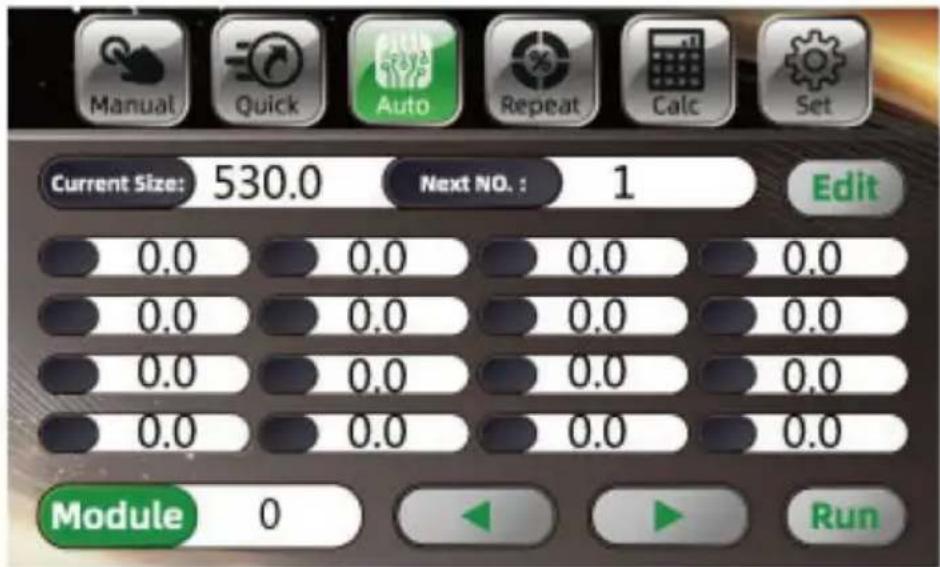

Instructions de fonctionnement du mode automatique
Cliquez sur Auto en mode automatique, il y a beaucoup de date comme une image soufflée. Et
Cliquez pour tourner la page. Si vous devez modifier la date, modifiez-la dans l'édition automatique interface. Cliquez sur page ou changer de groupe comme image.

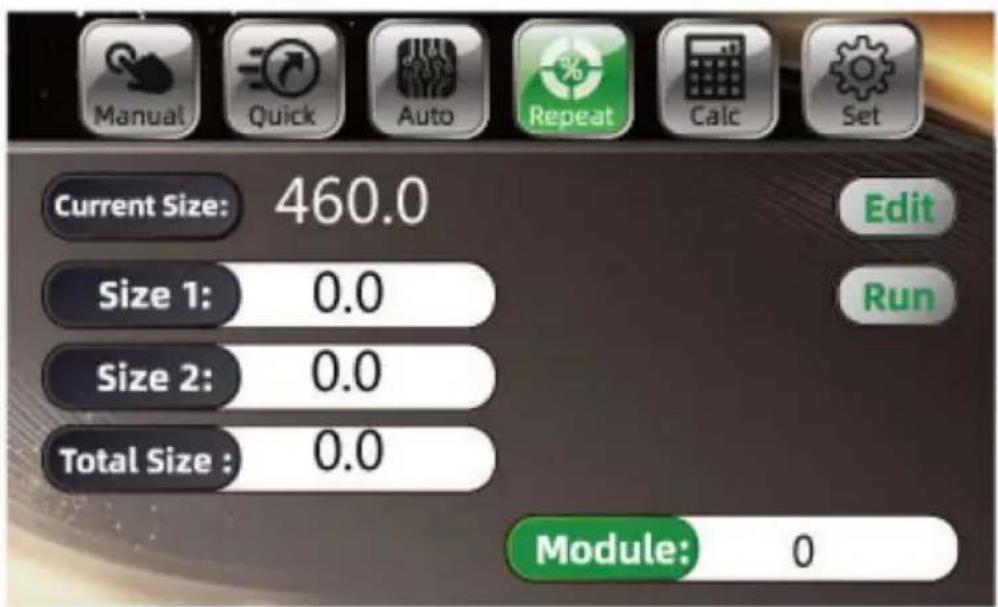

Cliquez sur le contrôle du programme pour passer au mode de contrôle du programme, comme indiqué dans le figure ci-dessus, vous pouvez voir une grande liste de données, cliquez pour tourner la page, cliquez sur Modifier pour saisir les données de coupe, la saisie des données.
Après avoir saisi, cliquez sur Modifier pour enregistrer à nouveau les données, puis cliquez sur Modifier le module pour commuter les données de différents modules. Après avoir cliqué, le poussoir de papier déplacez-vous vers la taille correspondante, poussez et coupez le papier ou le livre, puis placez le papier ou le livre à gauche, qui est proche de la règle.
Après avoir défini la taille, enfoncez le papier de découpe ou le livre et disposez-le papier ou livre à gauche, le bord est aligné avec la règle.
Après avoir confirmé la taille, le papier peut être coupé. Appuyez sur la pédale et le presseur de papier commence à appuyer sur le papier, appuyez sur le bouton de coupe avec les deux mains respectivement, appuyez sur le papier pour commencer à couper (ou ne marchez pas dessus l'interrupteur au pied, appuyez sur le bouton de coupe avec les deux mains et le papier le support commence à appuyer sur le papier, puis commence à couper après avoir appuyé sur le papier.Si une erreur est détectée, relâchez le bouton, le couteau et le presseur reviennent automatiquement à leur position d'origine et continuent d'appuyer et
maintenez s'il n'y a pas d'erreur. Le bouton de coupe est utilisé pour couper la taille du premier couteau de 60,0 mm, puis continuez à appuyer sur la touche de coupe pour couper le deuxième taille de couteau de 110,0 mm. Après avoir coupé le premier couteau et le deuxième couteau, continuez à appuyer sur la touche de coupe pour revenir automatiquement au premier couteau 60.0.
Coupez et répétez jusqu'à ce que la séquence de coupe soit terminée (il n'est pas valide de poussez les livres vous-même en mode bissection). Mode raccourci

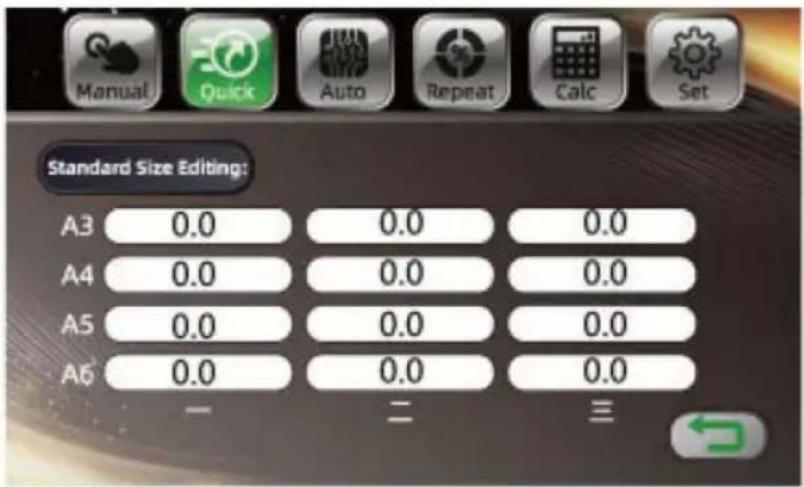

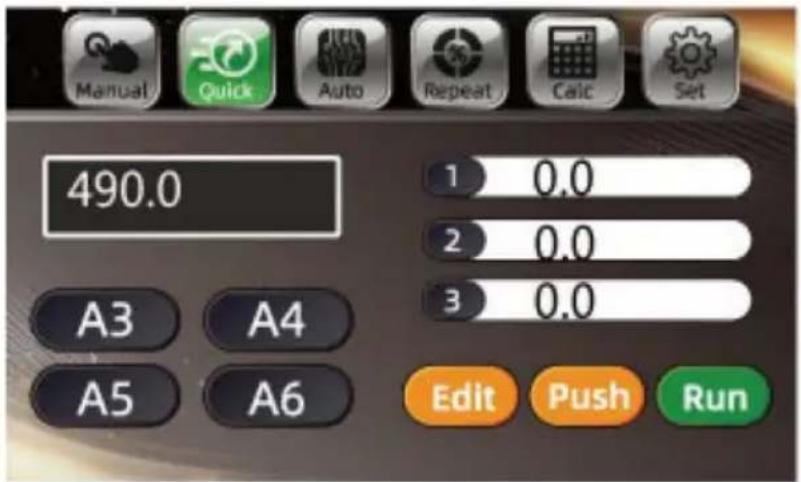

Cliquez sur le raccourci pour passer à mode raccourci. Plusieurs
tailles standards courantes
apparaît.Cliquez sur la taille requise et le poussoir à papier apparaîtra
pousser automatiquement vers le premier taille, comme indiqué sur la figure.
Pour modifier la taille, cliquez sur Modifier mode, cliquez sur taille standard pour modifier pour entrer la modification
interface. Après modification, cliquez sur l'icône de retour, comme indiqué dans la figure.
Règlement de base
Réglage de la correction de taille

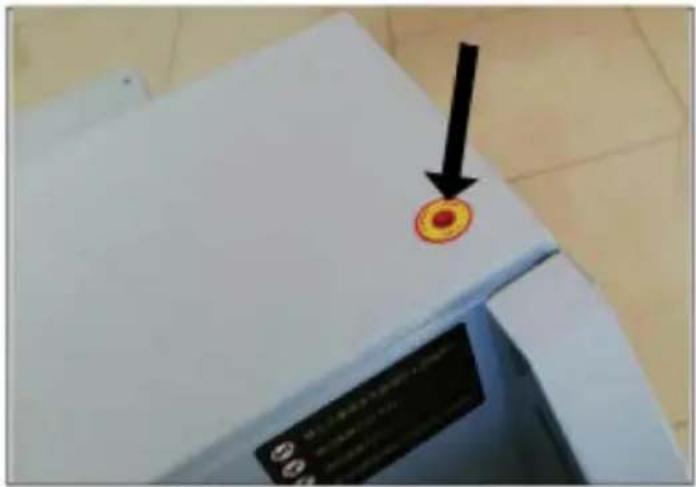

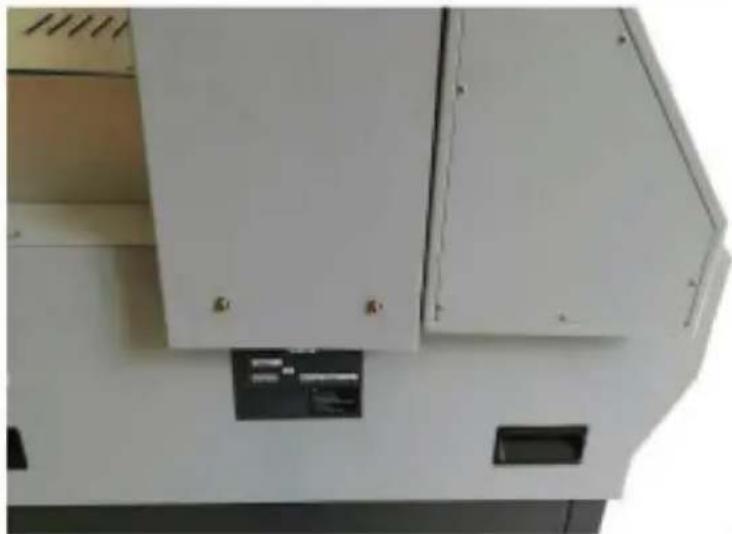

Si vous constatez que la taille est incorrecte, éteignez d'abord la machine et appuyez sur le bouton réinitialiser la clé après le démarrage, en cas de problème, procéder comme suit : couper la alimentation électrique, retirez le capot de la machine et vérifiez s'il y a corps étranger coincé sur la vis de transmission.

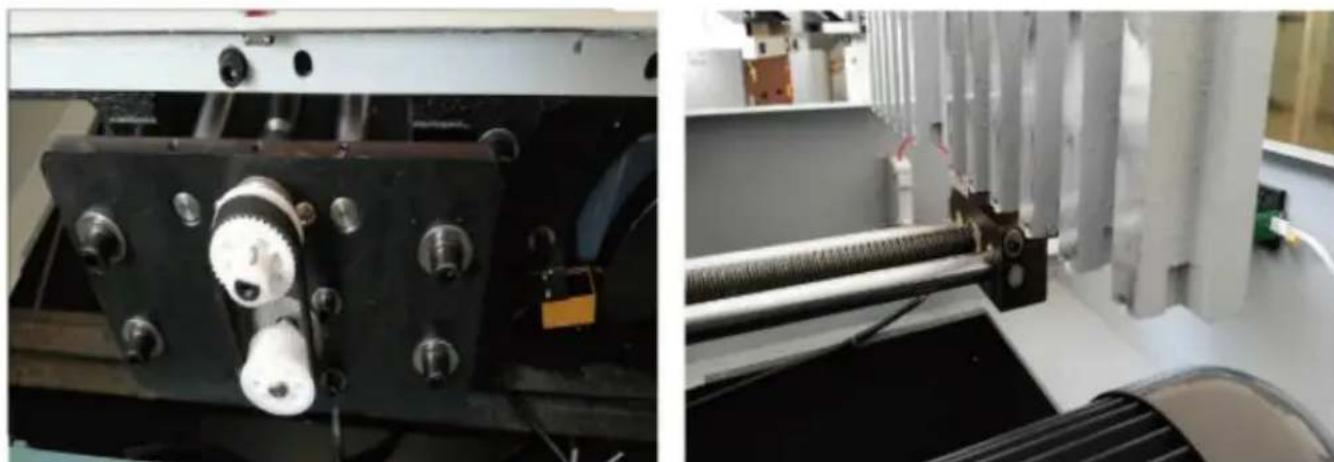

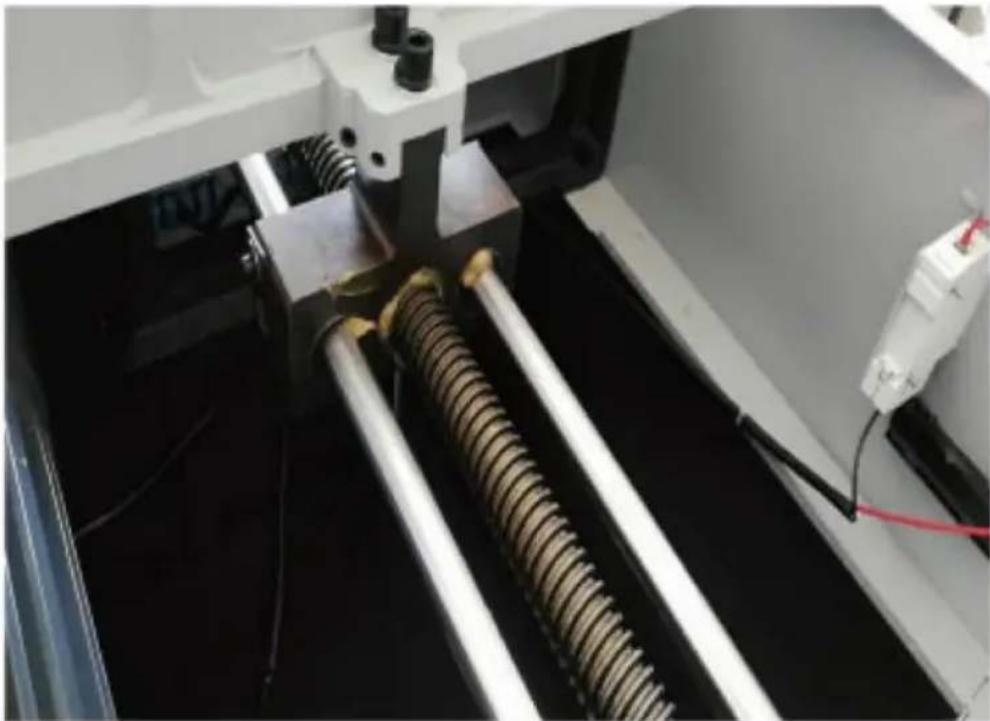

Vérifiez le moteur pas à pas, retirez le capot avant, synchronisez la poulie et si la synchronisation est correctement fixée ; ajustez la plaque de limite sur l'écrou, qui peut être ajustée d'avant en arrière jusqu'à ce que la taille de l'affichage corresponde à la règle, puis verrouillez la vis de fixation.

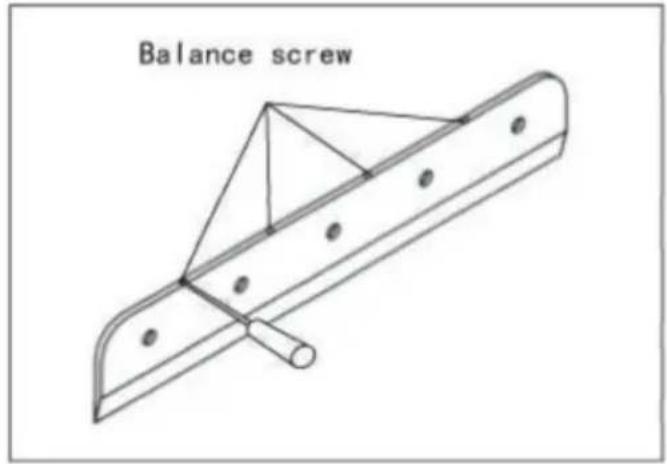

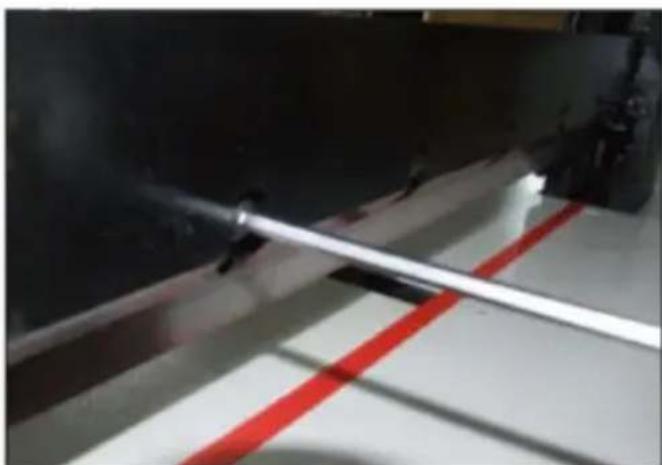

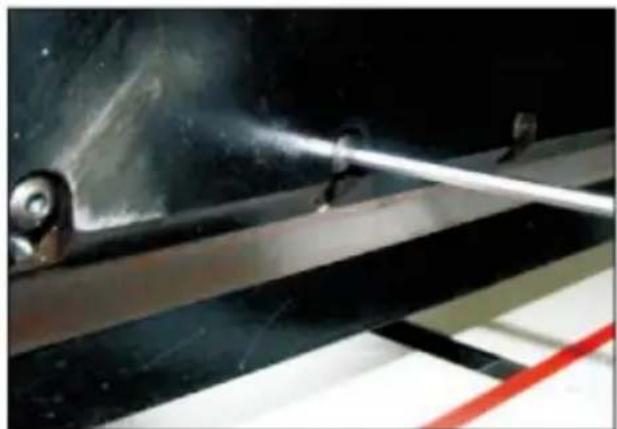

Réglage de la fraise Réglez
d'abord la profondeur de la fraise en ajustant finement le dispositif (réglez la plage de profondeur sur environ 5 mm) ou modifiez la surface de coupe de la lame ; approfondissez dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre.
Si le réglage fin de la profondeur du coupeur ne permet pas de couper un morceau de papier, vous pouvez uniquement régler la vis d'équilibrage de la profondeur du coupeur ; retirez les vis de fixation aux deux extrémités du capot supérieur et retirez le capot supérieur.

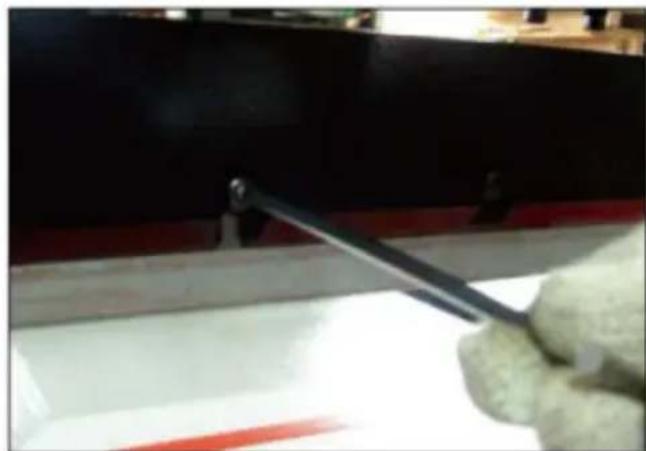

Desserrez les vis de blocage des 7 lames M6 fixées sur le porte-couteau. Et ajustez la profond de la lame à l'extrémité supérieure du porte-outil pour régler les vis d'équilibrage. En général, il convient de régler le cutter pour couper dans le coussinet du couteau de 0,5 mm.
Serrez la vis de verrouillage sur le porte-outil, couvrez et fixez-le ; utilisez un morceau de papier pour essayer de couper, si la coupe est continue, vous pouvez réajuster selon les étapes ci-dessus.

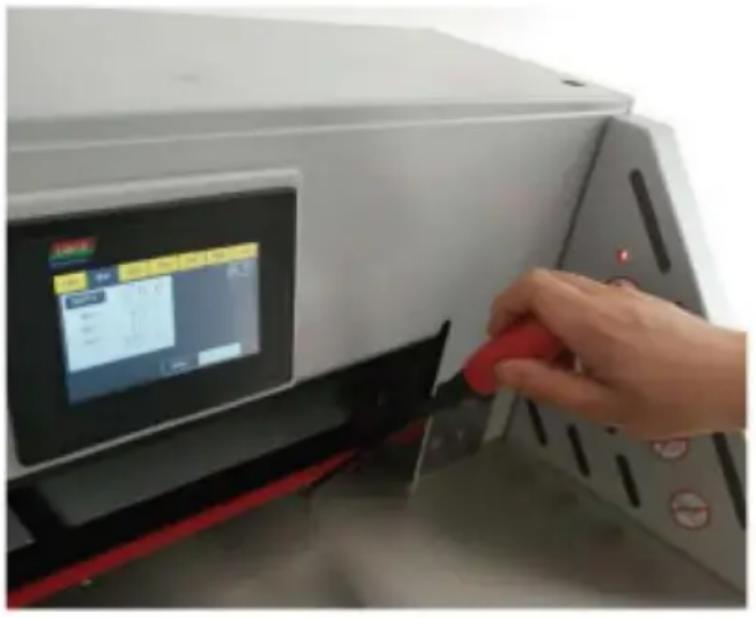

Remplacement de la lame (veuillez suivre attentivement les étapes)
Ouvrez le capot supérieur ; desserrez et retirez les vis de verrouillage avec les ouvertures sur le porte-outil, vissez les deux vis de coupe dans les trous d'ouverture dans le sens des aiguilles d'une montre et fixez le verrouillage
Retirez les autres vis de blocage du porte-outil ; tournez les deux vis de coupe d'un demi-tour dans le sens inverse des aiguilles d'une montre et retirez la lame vers le bas.
Veuillez porter des gants ou envelopper la lame dans un chiffon et la placer dans la boîte à couteaux pour éviter les rayures.
Retirez une nouvelle lame, faites attention à la sécurité, la lame est tournée vers l'extérieur. Avant d'installer la lame, veuillez desserrer la lame à l'extrémité supérieure du porte-couteau sur le porte-couteau, serrez-la et fixez-la avec des vis à tour de rôle, puis ajustez en fonction de la méthode de réglage de la profondeur de cou
Une fois la lame emballée, veuillez vous rendre dans une unité d'affûtage de couteaux professionnelle pour garantir la qualité de l'affûtage. Remarque : un couteau émoussé ne peut pas couper correctement le papier, et le papier épais ou le carton sont souvent coupés. Il est facile d'émousser la lame. Si l'on constate que la qualité et la précision de la coupe ne peuvent pas être trouvées à la place de ce cutter. Lorsque la norme définie est cohérente, la lame doit être remplacée et une lame de rechange doit être conservée à tout moment. Cela peut faire que le travail se déroule sans problème. Lorsque vous devez changer la lame. assurez-vous de la changer en fonction de la lame. Les étapes décrites sont correctes. Afin d'éviter les blessures, le remplacement de la lame doit être manipulé avec soin et précaution. et la sécurité doit être respe
Réglage de la lame La
lame a 4 côtés, chaque côté peut être utilisé deux fois, peut être recyclé 8 fois pour constater que la lame est trop profonde, il est nécessaire de régler ou de remplacer la lame ; remplacez la lame, il y a des trous concaves semi-circulaires des deux côtés de la lame et utilisez un tournevis pour insérer et retirer la lame.
Remarque : lors du remplacement de la lame, certains réglages de la lame elle-même sont nécessaires. Si la lame dépasse trop profondément, elle peut non seulement endommager le porte-lame, mais également accélérer l'usure de la lame.
Lubrification et entretien

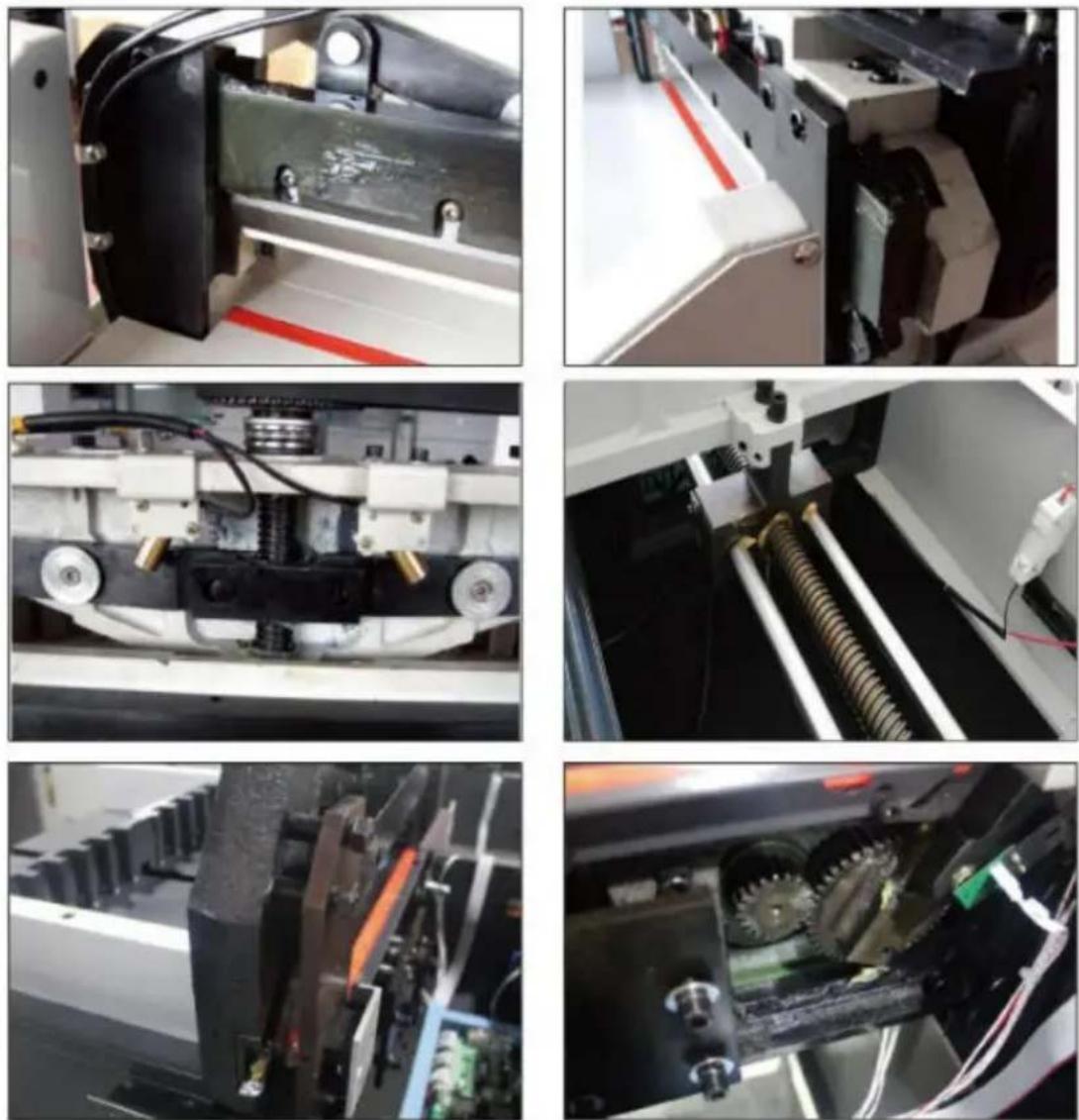

1. Lubrification La
machine doit être ouverte une fois par mois, le nettoyage doit être vérifié, les pièces doivent être fixées et les pièces de transmission doivent être lubrifiées une fois par mois. Veillez à ne pas laisser couler d'huile de graissage sur les circuits électriques ou les composants électroniques lors du ravitaillement afin d'éviter toute panne.
2. Entretien Pendant
le travail, il est interdit de poser des objets non coupants sur la machine, afin d'éviter qui des objets durs ne pénètrent dans le couteau et n'endommagent le cutter. Les livres reliés doivent éviter d'introduire des agrafes dans la zone de coupe afin de ne pas endommager le cutter. Une fois le travail terminé, essuyez la machine tous les jours, retirez les débris et coupez l'alimentation électrique.

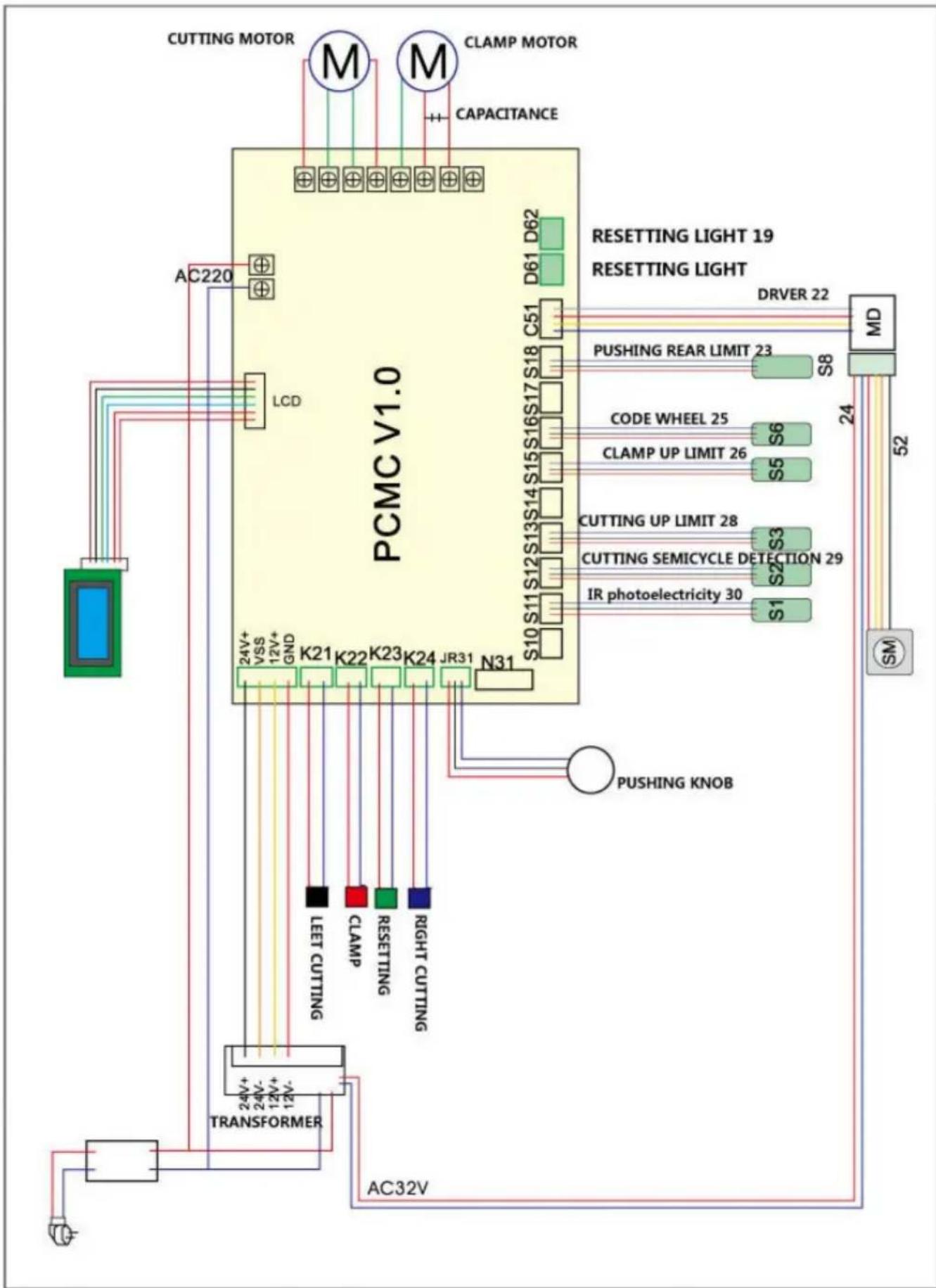

- Dessins joints
Erreur courante et élimination
| Erreur | Phénomènes | Solution |
| La découpe du papier n'est pas uniforme ou la taille de la découpe n'est pas précise | Le papier de coupe est imparfait et présente une grande déviation | Retirez le décalage de position de la butée arrière et desserrez la vis de fixation pour régler l'angle de poussée de la planche. |
| La lame ne peut pas se réinitialiser ou fonctionne de haut en bas en continu | Tous les boutons sont invalides et ne peuvent pas contrôler la lame | 1. La position sensorielle bouge ou a été endommagée.2. La carte principale a été endommagée Vérifiez la |
| La fenêtre ne peut pas s'afficher ou s'affiche mal ou ne peut pas | Les boutons d'alimentation ne sont pas valides | carte d'affichage, la carte principale de l'équipement électrique et les pièces du circuit 1. Vérifiez le moteur pas |
| Circuit à commande numérique endommagé | La partie poussant le papier ne peut pas fonctionner | à pas, le pilote 2. Vérifiez si le circuit de la carte principale est endommagé 1. Vérifiez le flash 2. Vérifiez le panneau de |
| Alarme pour l'affichage E-1 | Le bouton n'est pas valide et l'action de coupe s'arrête | commande |
| Alarme pour l'affichage E-2 | Coupe normalement, mais la lame ne peut pas revenir à sa position d'origine | 1. Vérifiez le capteur de limite sur le plateau de la lame. 2. Vérifiez le panneau de commande. 1. |
| Alarme pour l'affichage E-4 | Retour de tablette de presse anormal | Vérifiez le capteur de limite sur le plateau de la presse.2. Vérifiez la carte mère |
| Alarme pour l'affichage E-5 | La pression est anormale 1. Vérifiez le capteur de roue codeuse du moteur de pression.2. Vérifiez la carte mère 1. Vérifiez | |
| Alarme pour l'affichage E-6 | Couper normalement, mais le poussoir du poussoir de papier ne peut pas limiter et ajuster | le capteur d'étalonnage du moteur en marche arrière.2. Vérifiez la carte mère |
E-1 : Protection photoélectrique
E-2 : erreur du capteur de roue codeuse du moteur de coupe
E-4:6 erreur lors de la pression sur le capteur de limite supérieure
E-5 : erreur lors de la pression sur le capteur de roue codeuse du moteur
E-6 : erreur de réinitialisation du capteur
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
YH CONSULTING LIMITÉE.
Assistance technique et certificat de garantie
électronique www.vevor.com/support
