MANUALE UTENTE E490T Vevor

Supporto tecnico e certificato di garanzia elettronica https://www.vevor.com/support

AVVOLGI OROLOGI

MANUALE D'USO

MODELLO NUMERO: E490T

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

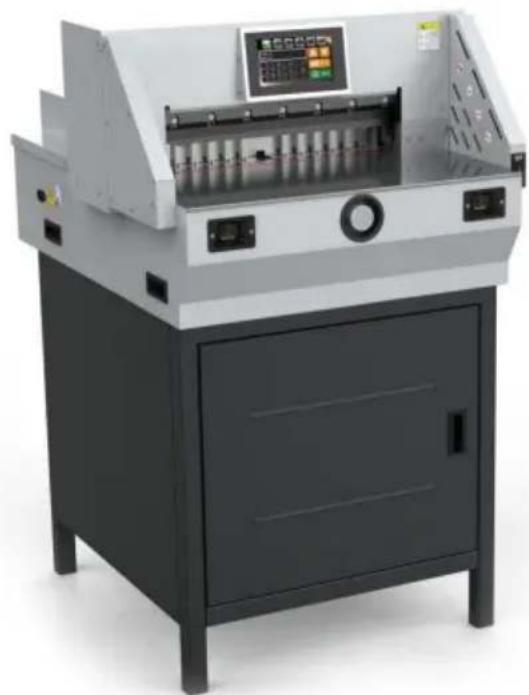

Taglierina elettrica per carta

MODELLO NUMERO: E490T

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservan: di questa precauzione potrebbe causare gravi lesioni. CONSERVARE QUESTO MANUALE

Attenzione: questo tipo di macchina è autorizzato a tagliare solo carta stampata, libri o pelli morbide. È vietato tagliare fogli di metallo o altri oggetti duri che potrebbero danneggiare la qualità della macchina.

Vietare ai bambini di utilizzare la macchina

Tenere la mano lontana da sotto la lama

Non estrarre o trasportare la lama senza protezione

Non tagliare le mani o materiali scheggiati

È necessario utilizzare una presa con filo di terra collegato

Nota:

Per avere maggiori informazioni sull'utilizzo della macchina tagliacarta a controllo numerico, è necessario leggere attentamente questa specifica prima.

ti aiuta a migliorare la tua efficienza lavorativa, realizza la macchina

Proprietà, quindi la macchina avrà i migliori effetti di taglio, ciò sarà positivo anche per la manutenzione della macchina e può prolungare la durata utile della manutenzione della macchina e può prolungare la durata utile della macchina.

Attenzione alla sicurezza

1. Aprire la scatola e controllare

Quando si apre la confezione della macchina, per prima cosa si dovrebbe controllare la macchina e gli accessori pertinenti. Contattare il venditore o l'azienda in caso di danni o carenze.

• 1 set di motore principale • 1 set di telaio • 1 manuale di istruzioni
• 1 set di utensili •4 viti per la rimozione degli utensili •1 certificato
  •1 lama e 1 cavo di alimentazione •1 certificato di garanzia

2. Installazione della macchina

ÿ Aprire la cassa di legno, estrarre la carcassa della macchina e rimuovere le viti di fissaggio sulla piastra di base della macchina principale;

ÿ La carcassa della macchina deve essere assemblata completamente e le viti devono essere fissate saldamente.

3. Condizioni ambientali.

ÿ La macchina deve essere posizionata in un ambiente di lavoro pulito, al riparo dalla luce solare diretta e dal vento.

ÿ Temperatura di esercizio

ambiente: 10-30ÿ, non deve superare i 32ÿ;

ÿ Livello di umidità dell'ambiente operativo: 50-80% ÿ Collegare correttamente il filo di terra.

4. Suggerimenti speciali y

Ricordare che solo un operatore professionista è autorizzato a utilizzare il macchina;

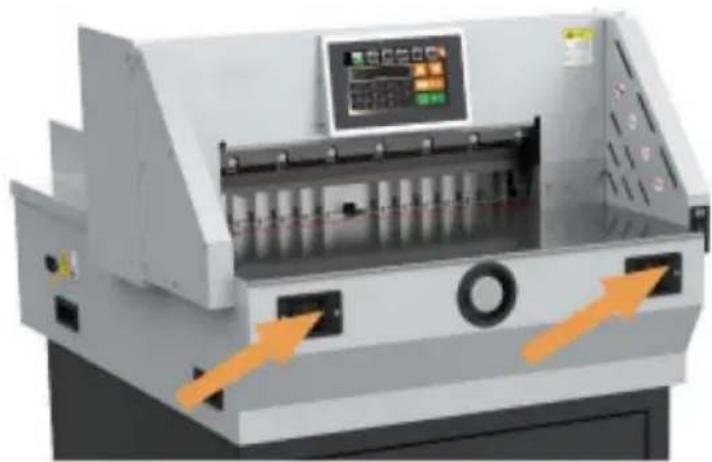

ÿ Quando si taglia, è necessario azionare i pulsanti con entrambe le mani;

ÿ Si prega di non smontare la copertura di sicurezza a infrarossi. ÿ

Quando si inseriscono le mani o altre cose nell'area di taglio,

bisogna prima togliere la corrente;

ÿ Quando si cambiano le lame, è necessario attenersi scrupolosamente alle istruzioni per la sostituzione delle lame.

istruzione;

ÿ Non è consentito riattrezzare la costruzione e il circuito dell'

macchina da solo.

SPECIFICHE TECNICHE

Modello	E490T
Valutazione(i)	AC110V, 60Hz, 1200W AC220V, 50Hz, 1200W
Lunghezza massima di taglio	490mm
Lunghezza minima di taglio	30mm
Spessore di taglio	80mm
Dimensioni del prodotto(Lunghezza x Lunghezza x Atezza)	920*770*1240mm
Dimensioni dell'imballaggio(Lunghezza x Lunghezza x Atezza)	810*1050*910mm
Peso netto (kg)	130
Peso lordo (kg)	183,5

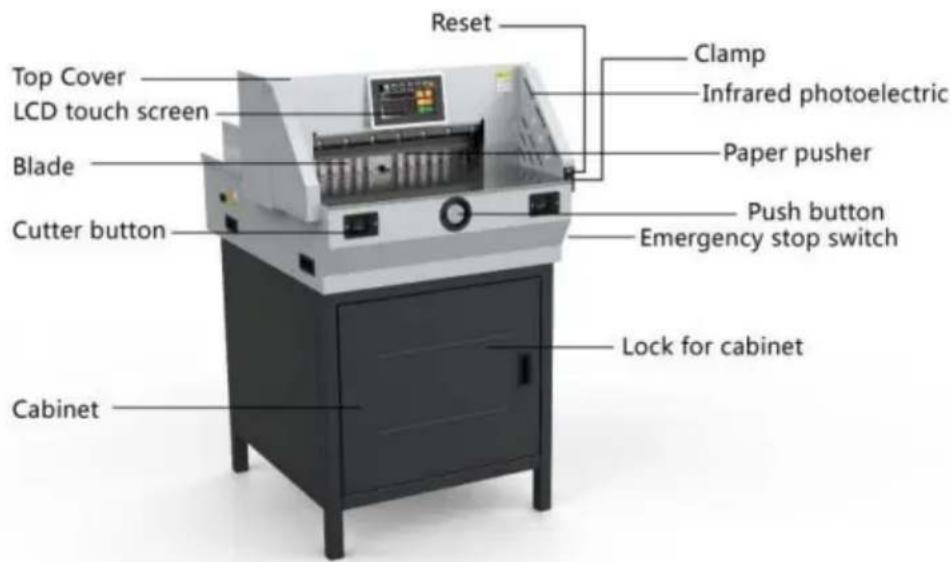

Descrizione delle parti

Schema di funzionamento della taglierina per carta.

Accendere l'alimentazione, accendere l'interruttore dell'aria, accendere l'interruttore della manopola di arresto di emergenza e la macchina si accenderà. Lo spingicarta torna allo stato di funzionamento. Il modo corretto per utilizzare la macchina è: la persona si posiziona davanti alla macchina, di fronte al tagliacarta, la mano sinistra controlla il pulsante a sinistra e la mano destra controlla il pulsante a destra, come mostrato nell'immagine.

Funzionamento e regolazione di base

1. Funzionamento di

base ÿ Accensione

Prima di avviare la macchina, controllare se ci sono altri articoli sulla macchina e pulirli; Accendere l'alimentazione: portare l'interruttore di protezione elettrica in posizione "on", accendere l'interruttore di alimentazione, verrà visualizzato lo schermo NC/LCD, la linea indicatrice di posizione sarà accesa e lo spingicarta verrà calibrato automaticamente, indicando che l'alimentazione è normale.

ÿ Istruzioni per l'uso della ghigliottina per carta con touch screen

1. Ci sono tre modalità per spingere la carta, con la dimensione di 285 mm come soffiato:

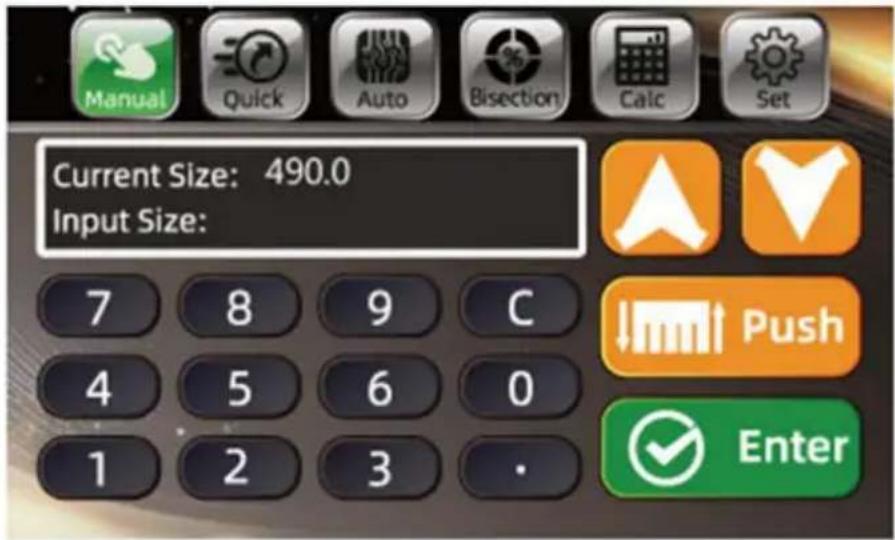

a. Modalità manuale

Premere Manuale per passare al modello Manuale, come da immagine. Ci sono due modi per inserire le dimensioni. Un modo è usare il volantino elettrico (ma è molto len poiché il volantino serve solo per la regolazione fine. Questo metodo è sconsigliato). Il secondo è premere 360 (come dimensione impostata) e cancellarlo. Il secondo modo è immettere 2850 e immettere l'icona, il registro posteriore va alla posizione di 285,0 mm.

1. Posizionare i libri o la carta nel punto giusto per tagliarli, quindi inclinarli A sinistra;

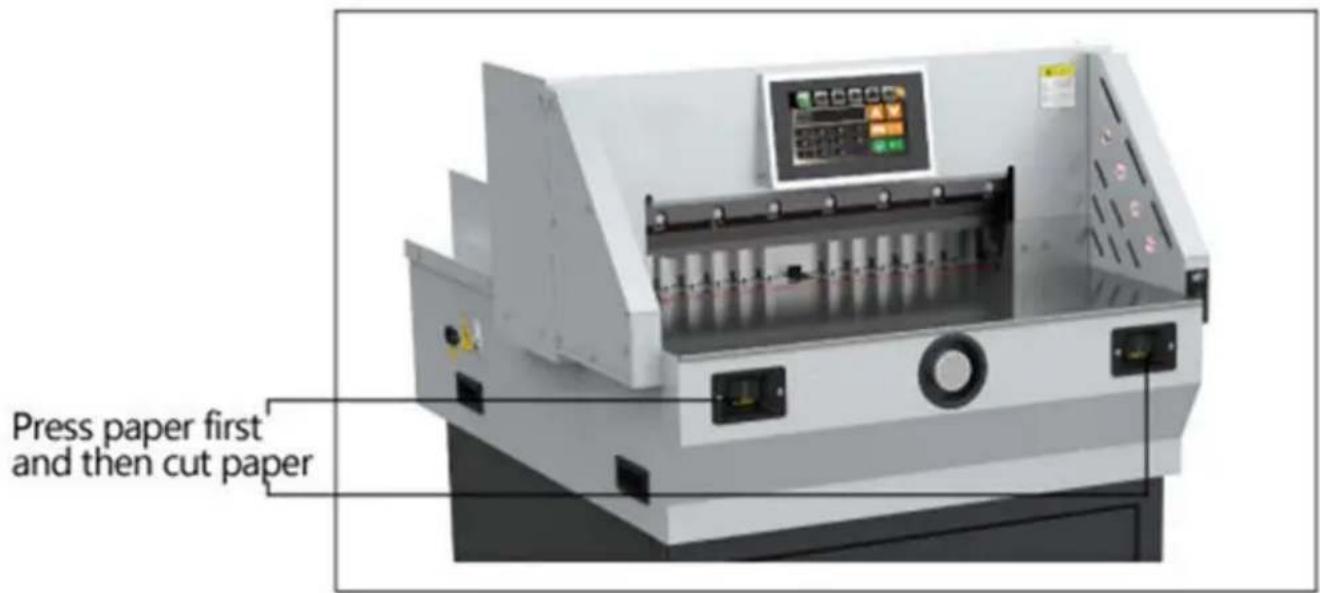

1. Iniziare a tagliare dopo aver inserito la dimensione, quindi premere due pulsanti CUT contemporaneamente nello stesso momento, dopo di che, il morsetto scende. Quando qualcosa va sbagliato. Smetti di premere i due pulsanti CUT e premi il morsetto e la lama torna in alto. Dopo aver confermato che la carta è giusta, premere due pulsanti tagliati per terminare il taglio.

Una volta completato il taglio, lo spingi-carta spinge il libro

out (il taglio automatico a spinta è impostato). L'intero processo di taglio è completato. Per continuare altri tagli, è sufficiente ripetere quanto sopra passaggi.

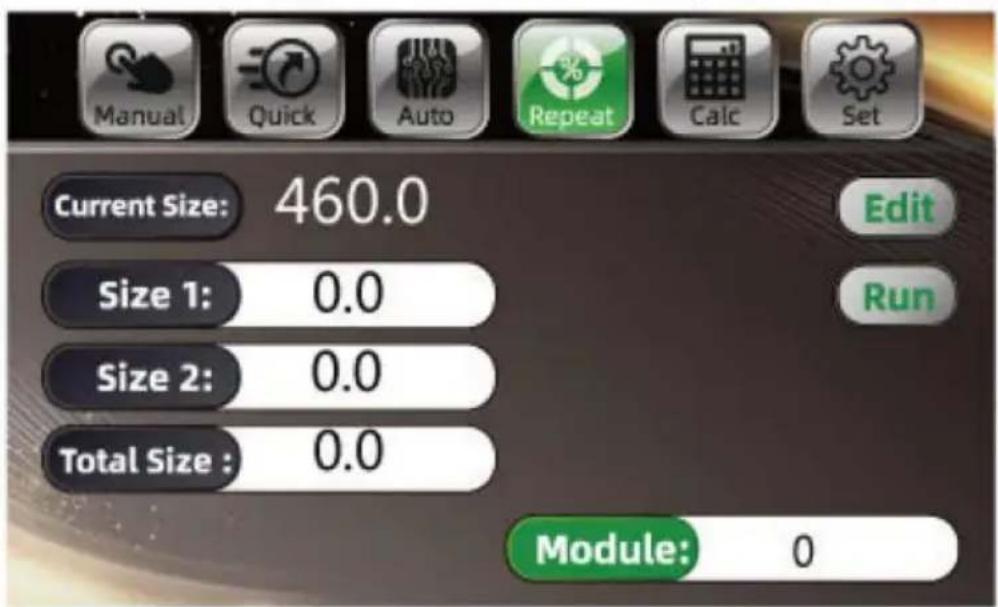

b. Modalità di segmentazione

Fare clic per passare alla modalità bisezione, fare clic su OK e il dispositivo di spinta della carta è automaticamente spinto alla prima dimensione. Quando è necessario modificare il dimensioni, fare clic sulla modalità di programmazione per accedere al primo set di modalità di programmazione, come mostrato nella figura. È necessario modificare i dati. fare clic su Modifica, fare clic su Dividi Modifica, cambiare Dividi Modifica, cambiare la finestra di dialogo, modificare i dati. Confermare ritorno.

Spingere il foglio di carta o il libro tagliato e posizionarlo a sinistra per allinearlo con il righello. Iniziare a tagliare dopo aver inserito la dimensione. Premere prima i pulsanti RESET, quindi premendo due pulsanti CUT contemporaneamente, dopodiché, la pressa per carta entra in funzione giù. Quando qualcosa va storto. Smetti di premere i due pulsanti CUT e premere il tasto Pressa carta e la lama torna in alto. Dopo aver confermato il la carta è giusta, premere due pulsanti di taglio per terminare il taglio.

Dopo il primo taglio, il registro posteriore passa automaticamente alla dimensione successiva.

Continuare a premere il pulsante di taglio y, per terminare il taglio in ordine di impostazione.

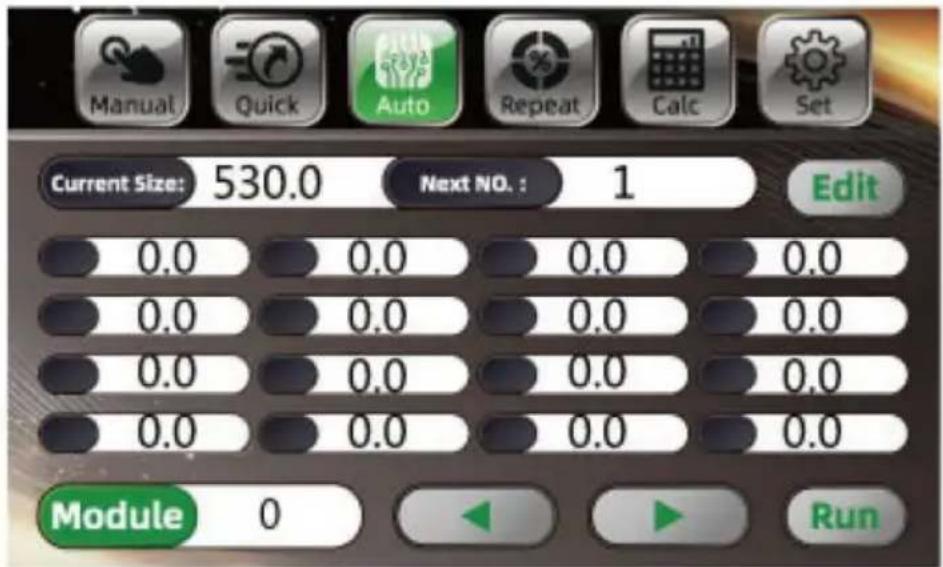

Istruzioni per l'uso della modalità automatica

Fai clic su Auto in modalità automatica, è un sacco di data come l'immagine soffiata. E

Clic ▶ per voltare pagina. Se è necessario modificare la data, modificarla in Modifica automatica interfaccia. Fare clic ▶ pagina o modifica gruppi come immagine.

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Fare clic su Controllo programma per passare alla modalità di controllo programma, come mostrato in Nella figura sopra, puoi vedere un elenco di molti dati, clicca per voltare pagina, clicca su Modifica per immettere i dati di taglio, immissione dati.

Dopo l'inserimento, fare clic su Modifica per salvare nuovamente i dati e fare clic su Cambia modulo per scambiare i dati di diversi moduli. Dopo aver cliccato, il pusher della carta spostati alla dimensione corrispondente, spingi e taglia la carta o il libro e metti il foglio o il libro sulla sinistra, che si trova vicino al righello.

Dopo aver impostato la dimensione, spingere la carta da taglio o il libro e disporre il carta o libro a sinistra, il bordo è allineato con il righello.

Dopo aver confermato la dimensione, la carta può essere tagliata. Premere l'interruttore a pedale e il pressatore della carta inizia a premere la carta, premere il pulsante di taglio con entrambe le mani rispettivamente, premere la carta per iniziare a tagliare (o non calpestare l'interruttore a pedale, premere il pulsante di taglio con entrambe le mani e la carta il supporto inizia a premere la carta, quindi inizia a tagliare dopo aver premuto il carta. Se viene rilevato un errore, rilasciare il pulsante, il coltello e il pressore si spegneranno. ritornano automaticamente alla loro posizione originale e continuano a premere e

tenere premuto se non c'è errore. Il pulsante di taglio viene utilizzato per tagliare la dimensione del primo coltello da 60,0 mm, quindi continuare a premere il tasto di taglio per tagliare il seconda dimensione del coltello di 110,0 mm. Dopo aver tagliato il primo coltello e il secondo coltello, continuare a premere il tasto di taglio per tornare automaticamente al primo coltello 60.0.

Tagliare e ripetere fino al completamento della sequenza di taglio (non è valido spingere i libri da soli nella modalità bisezione). ÿ Modalità di scelta

rapida

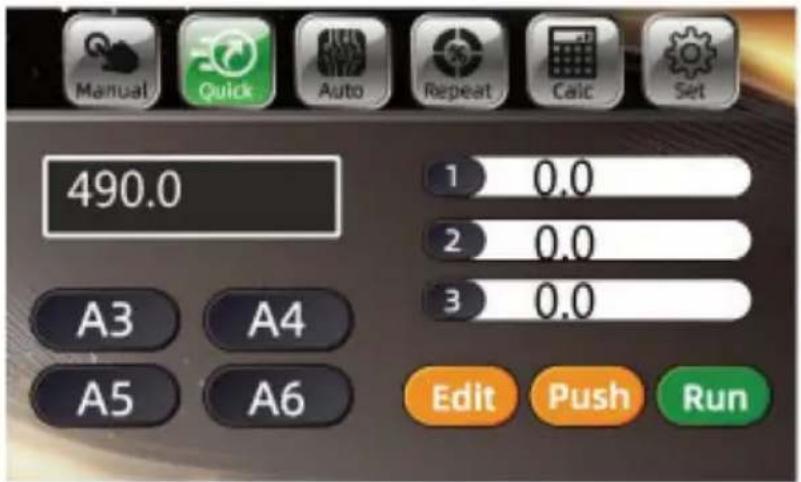

Fare clic sul collegamento per passare a modalità di scelta rapida. Diversi

dimensioni standard comuni

apparire.Fare clic sulla dimensione richiesta e il dispositivo di spinta della carta verrà spingere automaticamente al primo dimensioni, come mostrato nella figura.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

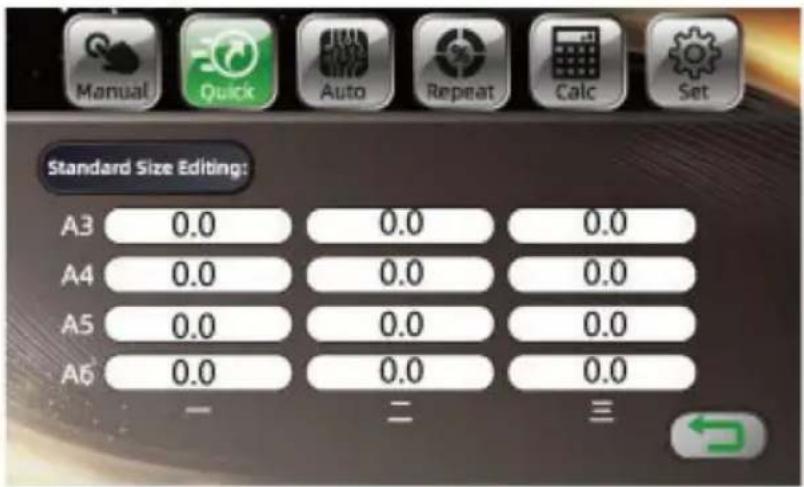

Per modificare la dimensione, fare clic su Modifica modalità, clicca su modifica dimensione standard per entrare nella modifica

interfaccia. Dopo la modifica, fare clic sull'icona di ritorno, come mostrato nella figura.

Standard Size Editing: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 - - = ≡

Regolamentazione di base

ÿ Regolazione della correzione delle dimensioni

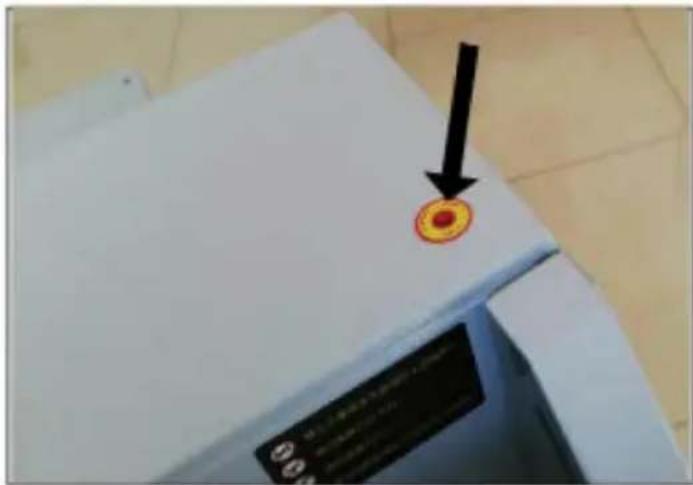

Se si riscontra che la dimensione è errata, spegnere prima la macchina e premere il tasto chiave di reset dopo l'avvio, se c'è qualche problema, procedere come segue; tagliare la alimentazione, rimuovere il coperchio della macchina e verificare se c'è qualche corpo estraneo incastrato nella vite di trasmissione.

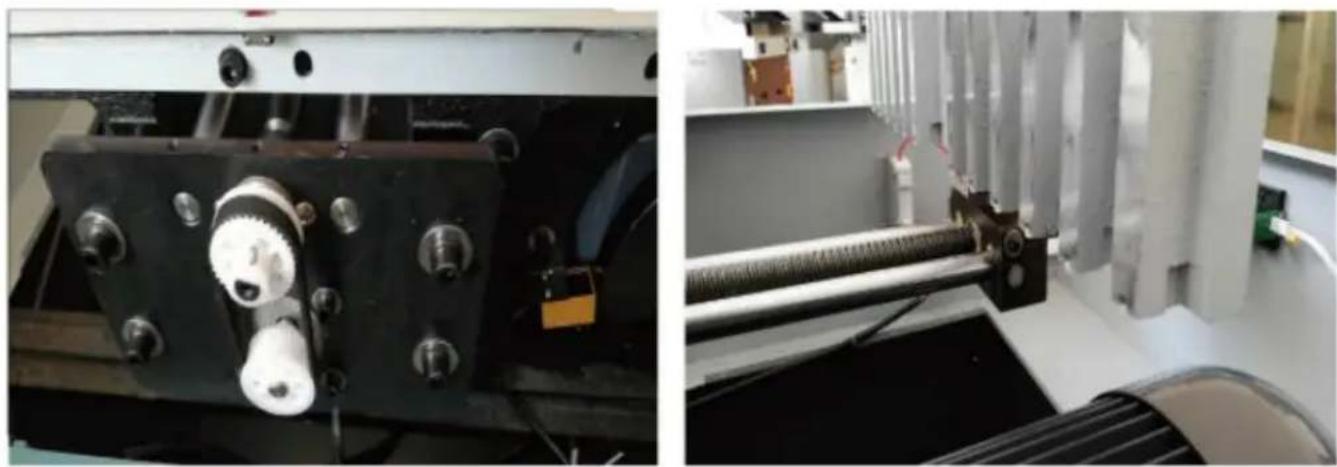

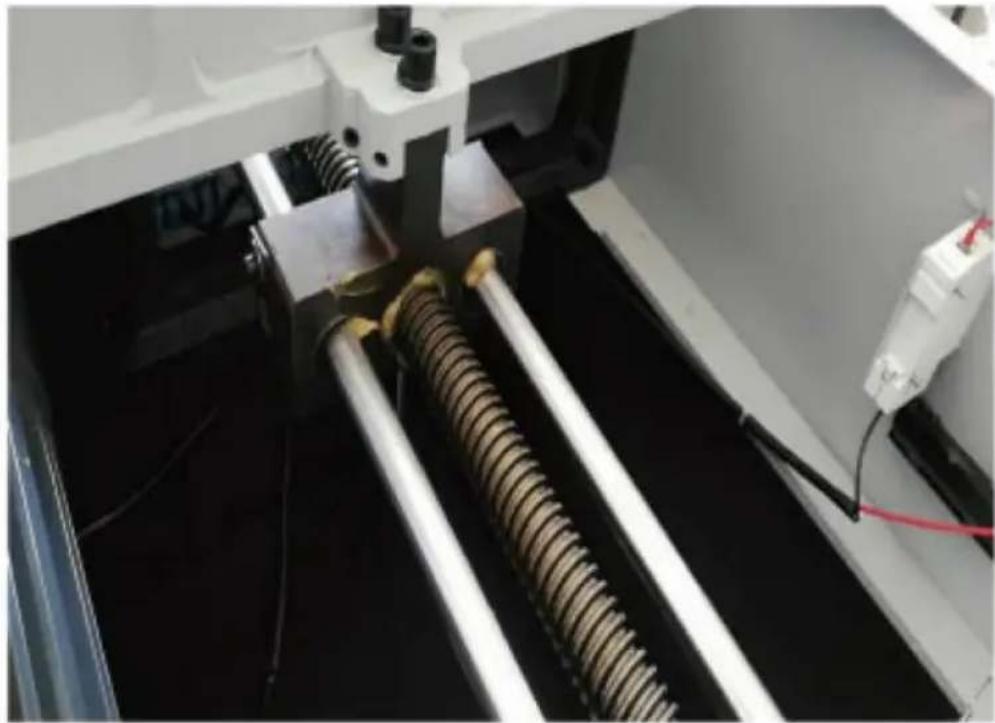

Controllare il motore passo-passo, rimuovere il coperchio anteriore, sincronizzare la puleggia e verificare che la sincronizzazione sia corretta; regolare la piastra di limitazione sul dado, che può essere regolata avanti e indietro finché le dimensioni del display non corrispondono al righello, quindi bloccare la vite di fissaggio.

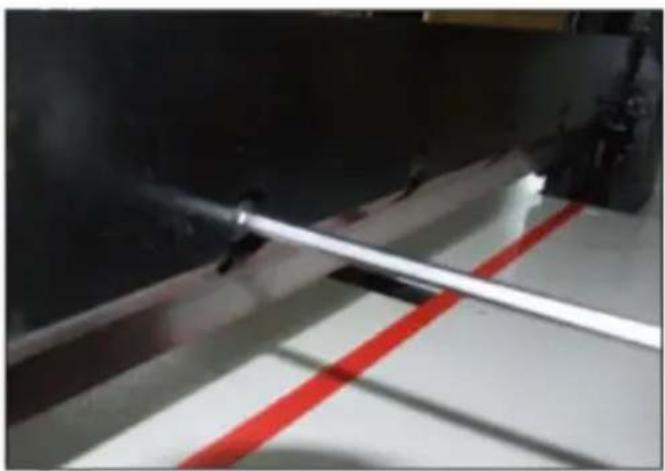

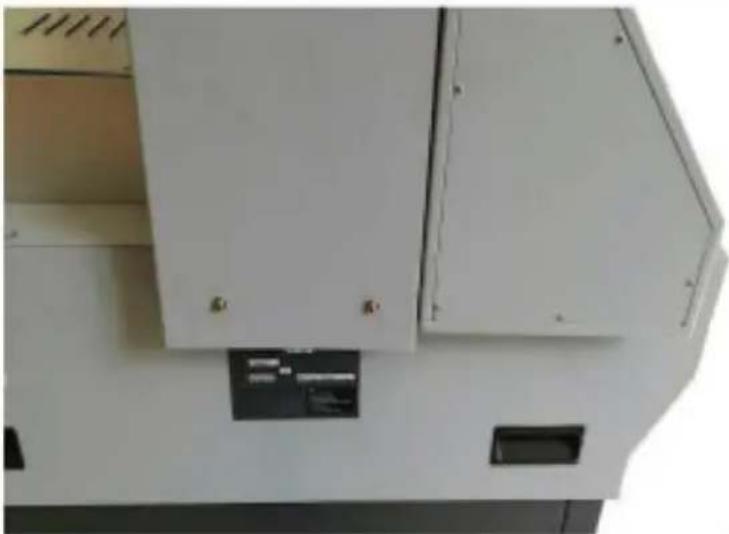

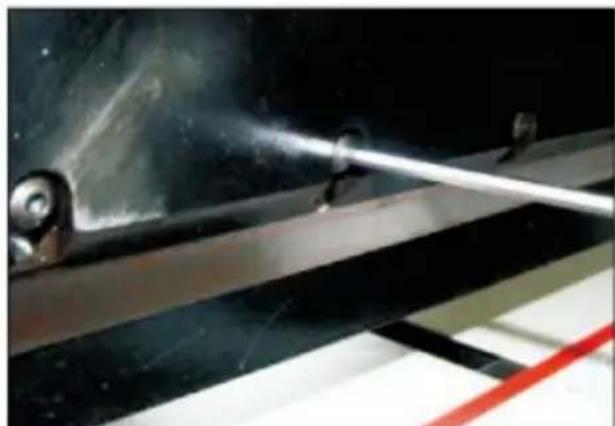

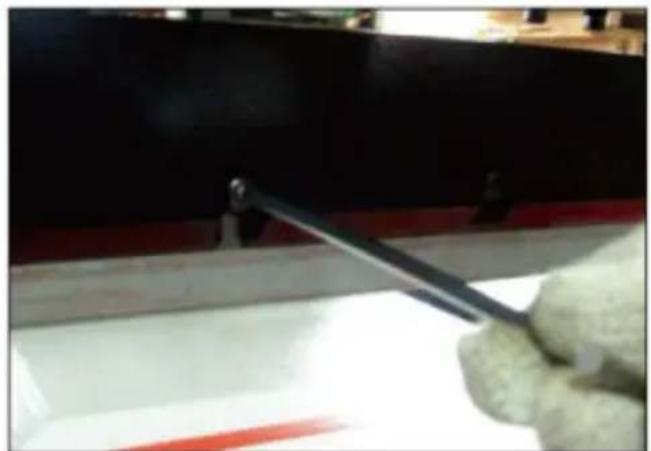

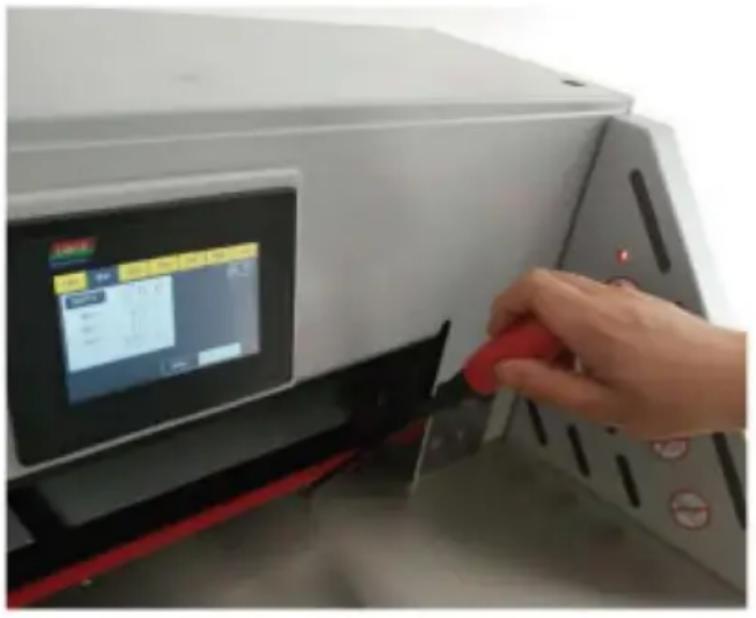

ÿ Regolazione della fresa

Per prima cosa, regolare il dispositivo di regolazione fine della profondità della fresa (regolare l'intervallo di profondità di circa 5 mm) o modificare la superficie di taglio della lama; approfondire in senso orario e antiorario.

Se la regolazione fine della profondità di taglio non riesce a tagliare un pezzo di carta, è possibile solo regolare la vite di bilanciamento della profondità di taglio; rimuovere le viti di fissaggio su entrambe le estremità del coperchio superiore e rimuovere il coperchio superiore.

Allentare le viti di bloccaggio delle 7 lame M6 fissate sul portacoltello. E regolare la profondità della lama all'estremità superiore del portautensili per regolare le viti di bilanciamento. In genere, è opportuno regolare la fresa per tagliare nel cuscinetto del coltello di 0,5 mm.

Stringere la vite di bloccaggio sul portautensili, coprirlo e fissarlo; utilizzare un pezzo di carta per provare a tagliare; se il taglio è continuo, è possibile effettuare una nuova regolazione seguendo i passaggi sopra indicati.

ÿ Sostituzione della lama (seguire attentamente i passaggi)

Aprire il coperchio superiore; allentare e rimuovere le viti di bloccaggio con le aperture sul portautensili, avvitare le due viti della fresa nei fori di apertura in senso orario e fissare il bloccaggio

Rimuovere le altre viti di bloccaggio dal portautensili; ruotare le due viti della lama di mezzo giro in senso antiorario e rimuovere la lama verso il basso.

Si prega di indossare guanti o di avvolgere la lama in un panno e di riporla nella scatola del coltello per evitare graffi.

Estrarre una nuova lama, prestare attenzione alla sicurezza, la lama è rivolta verso l'esterno. Prima di installare la lama, allentare la lama all'estremità superiore del portacoltello sul portacoltello, stringerla e fissarla con le viti a turno, quindi regolare in base al metodo di regolazione della profondità di taglio.

Dopo aver imballato la lama, recarsi presso un'unità di affilatura coltelli professionale per garantire la qualità dell'affilatura. Nota: un coltello smussato non può tagliare correttamente la carta e spesso si tagliano carta spessa o cartone. È facile smussare la lama. Se si riscontra che la qualità e la precisione del taglio non possono essere trovate al posto di questa taglierina. Quando lo standard impostato è coerente, la lama deve essere sostituita e una lama di ricambio deve essere tenuta sempre a portata di mano. Può far procedere il lavoro senza intoppi. Quando è necessario cambiare la lama, assicurarsi di cambiarla in base alla lama. I passaggi descritti sono corretti. Per evitare lesioni, la sostituzione della lama deve essere gestita con cura e attenzione. e si deve prestare attenzione alla sicurezza.

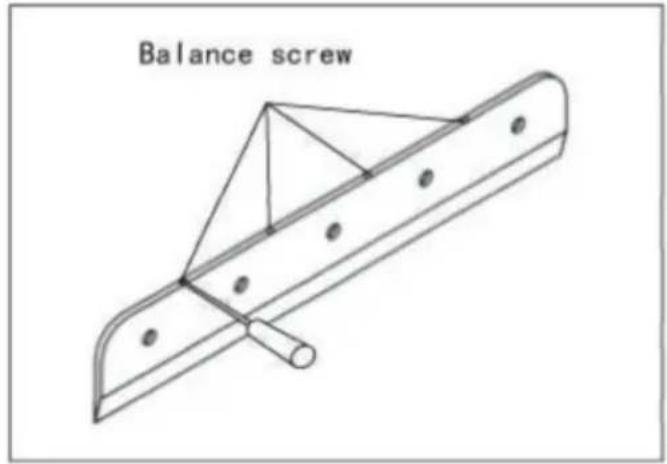

ÿ Regolazione della lama

La lama ha 4 lati, ogni lato può essere utilizzato due volte, può essere riciclata 8 volte. Se la lama è troppo profonda, è necessario regolarla o sostituirla; sostituire la lama, ci sono fori concavi semicircolari su entrambi i lati della lama e utilizzare un cacciavite per inserire e far leva sulla lama.

Nota: quando si sostituisce la lama, sono necessarie alcune regolazioni alla lama stessa. Se la lama sporge troppo in profondità, può non solo danneggiare il portalama, ma anche accelerare l'usura della lama.

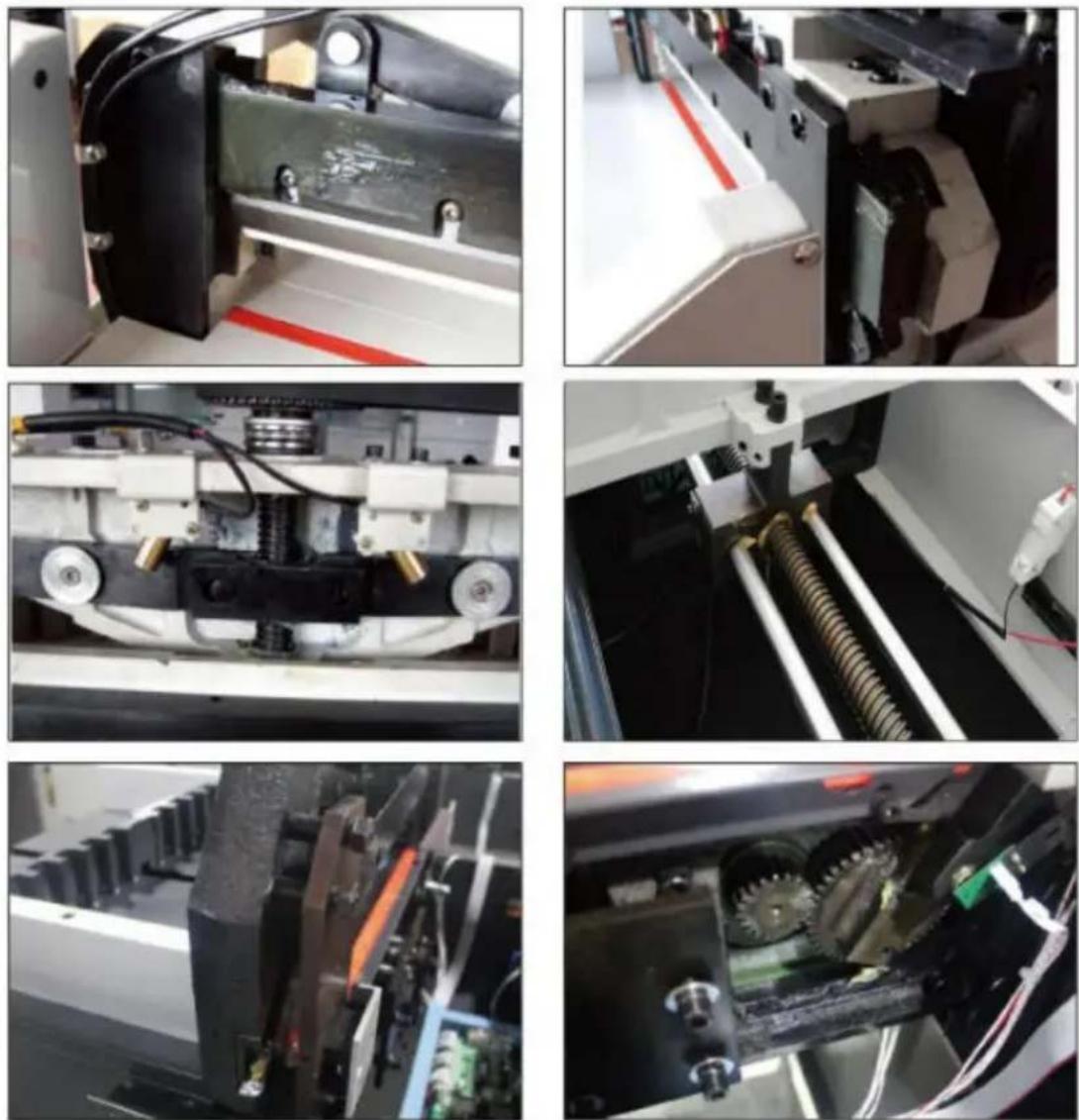

Lubrificazione e manutenzione

1. Lubrificazione

La macchina dovrebbe aprire il coperchio ogni mese, controllare la pulizia, fissare le parti e lubrificare le parti della trasmissione una volta al mese. Fare attenzione a no far gocciolare l'olio lubrificante sui circuiti elettrici o sui componenti elettronici durante il rifornimento; per evitare guasti.

2. Manutenzione

Durante il lavoro, è vietato mettere oggetti non taglienti sulla macchina, in modo da evitare che oggetti duri entrino nel coltello e danneggino la taglierina. I libri rilegati dovrebbero evitare di portare punti metallici nell'area di taglio per non danneggiare la taglierina. Dopo aver terminato il lavoro ogni giorno, pulire la macchina, rimuovere i detriti e interrompere l'alimentazione.

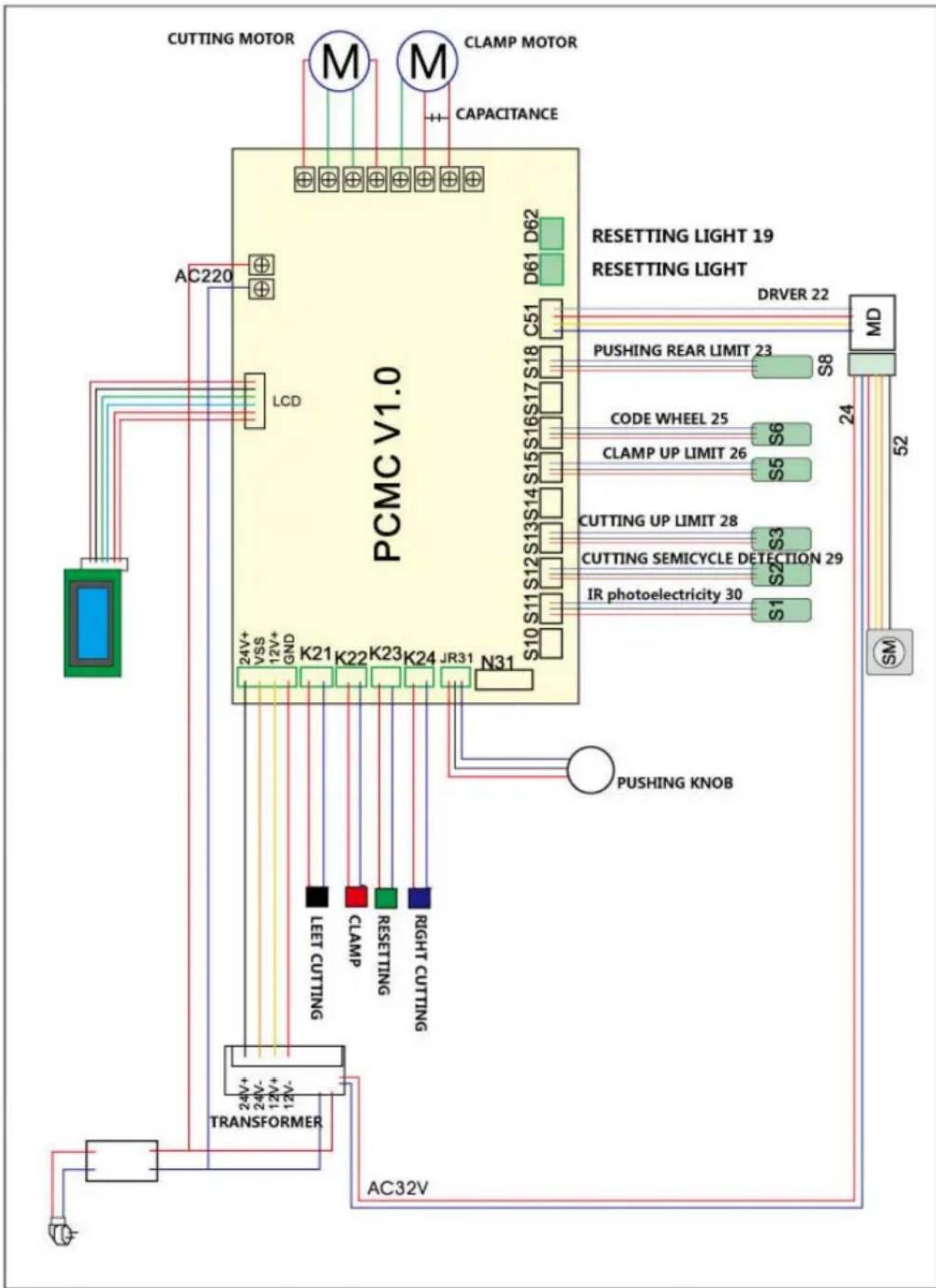

1. Disegni allegati

Errore comune ed eliminazione

Errore	Fenomeni	Soluzione
Il taglio della carta non è uniforme o la dimensione del taglio non è precisa	La carta da taglio è non perfetta e ha una deviazione ampia e ampia	Rimuovere l'offset della posizione del registro posteriore e allentare la vite di fissaggio per regolare l'angolazione della tavola di spinta.
La lama non può essere ripristinata o funziona su e giù continuamente	Tutti i pulsanti non sono validi e non possono controllare la lama	1. La posizione sensoriale si è spostata o è stata danneggiata.2. La scheda madre è stata danneggiata. Controllare la
La finestra non può essere visualizzata o è visualizzata in modo errato o non può essere visualizzata	I pulsanti di accensione non sono validi	scheda display, la scheda madre dell'apparecchiatura elettrica e le parti del circuito. 1. Controllare il motore
Circuito controllato digitalmente danneggiato	La parte che spinge la carta non può funzionare	passo-passo, il driver. 2. Controllare se il circuito della scheda madre è danneggiato. 1. Controllare il flash. 2. Controllare la scheda
Allarme per la visualizzazioneE-1	Il pulsante non è valido e l'azione di taglio si interrompe	di controllo.
Allarme per la visualizzazioneE-2	Taglia normalmente, ma la lama non riesce a tornare nella posizione originale	1. Controllare il sensore di limite sul ripiano della lama. 2. Controllare il pannello di controllo. 1.
Allarme per la visualizzazioneE-4	Ritorno anomalo dello scaffale della pressa	Controllare il sensore di limite sul ripiano della pressa.2. Controllare la scheda madre
Allarme per la visualizzazioneE-5	La pressatura è anomala 1. Controllare il codice del motore di pressatura-sensore della ruota.2. Controllare la scheda madre 1.
Allarme per la visualizzazioneE-6	Taglia normalmente, ma il dispositivo di spinta della carta non può limitare e regolare	Controllare il sensore di calibrazione del motore di spinta all'indietro.2. Controlla la scheda madre

E-1: Protezione fotoelettrica
E-2: errore per il codice del motore della taglierina-sensore della ruota
E-4:6errore per la pressione del sensore di limite superiore
E-5: errore nel codice motore di pressione-sensore ruota
E-6: errore per il sensore di reset
