BEDIENUNGSANLEITUNG E490T Vevor

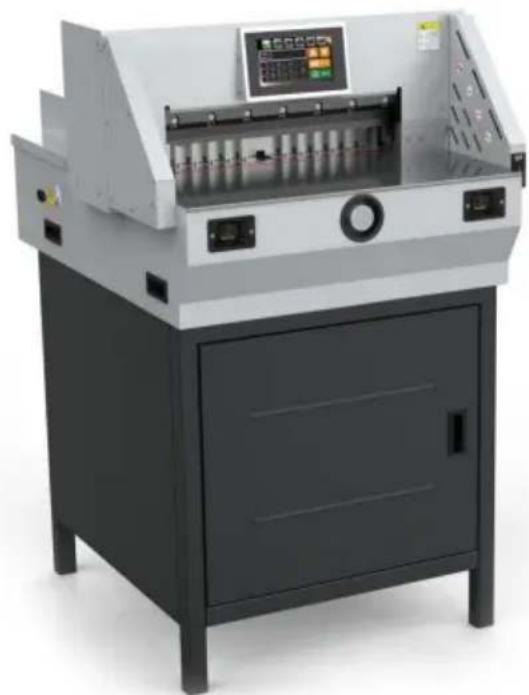

Elektrischer Papierschneider

MODELL NR.: E490T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG:

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. BEWAHREN SIE DIESES HANDBUCH AUF

Achtung: Mit dieser Maschine können Sie nur bedrucktes Papier, Bücher oder weiches Leder schneiden. Das Schneiden von Metallblechen oder anderen harten Objekten, die die Qualität der Maschine beeinträchtigen, ist verboten.

Verbieten Sie Kindern die Bedienung der Maschine

Halten Sie die Hand von der Klinge fern

Die Klinge nicht ohne Schutz herausnehmen oder transportieren.

Keine Schnitte mit der Hand oder splitternde Materialien

Es muss eine Steckdose mit angeschlossenem Erdungskabel verwendet werden

Notiz:

Um weitere Informationen zur Verwendung der numerisch gesteuerten Papierschneidemaschine zu erhalten, müssen Sie diese Spezifikation zuerst sorgfältig lesen. Dies wird

Helfen Sie, Ihre Arbeitseffizienz zu verbessern, realisieren Sie die Maschine

sEigenschaft, dann wird die Maschine die beste Schneidwirkung haben. Dies wird auch für die Wartung der Maschine gut sein und kann die Lebensdauer der Wartung der Maschine verlänge und kann die Lebensdauer der Maschine verlängern.

Sicherheitshinweise

1. Öffnen Sie die Verpackung und

überprüfen Sie, ob alles in Ordnung ist. Wenn Sie die Verpackung der Maschine öffnen, sollten Sie zunächst die Maschine und das entsprechende Zubehör überprüfen. Bei Beschädigungen oder Mängeln wenden Sie sich bitte an den Verkäufer oder das Unternehmen.

•1 Satz Hauptmotor •1 Satz Fahrgestell •1 Bedienungsanleitung
•1 Satz Werkzeuge •4 Schrauben zur Werkzeugentnahme •1 Zertifikat
•1 Klinge und 1 Stromkabel •1 Garantiezertifikat

2. Installation der Maschine

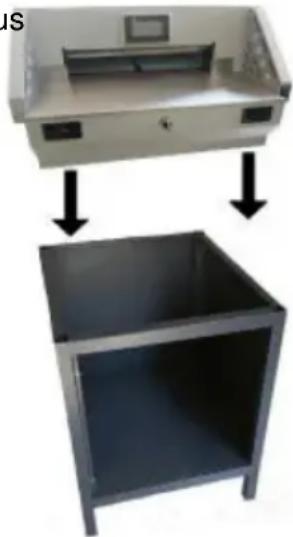

ÿ Öffnen Sie die Holzkiste, nehmen Sie das Maschinengehäuse heraus und lösen Sie die festen Schrauben an der Grundplatte der Hauptmaschine.

ÿ Das Maschinengehäuse muss montiert werden vollständig und die Schrauben sollten fest angezogen sein.

3. Umweltbedingungen.

ÿ Die Maschine sollte in einer sauberen Arbeitsumgebung aufgestellt werden. Schützen Sie sie vor direkter Sonneneinstrahlung und Wind.

ÿ Betriebstemperatur

Umgebung: 10–30 °C, sollte 32 °C nicht überschreiten;

Luftfeuchtigkeit der Betriebsumgebung: 50–80 %. Schließen Sie das Erdungskabel ordnungsgemäß an.

4. Besondere Hinweise

Denken Sie daran, dass nur ein professioneller Bediener das Gerät bedienen darf. Maschine;

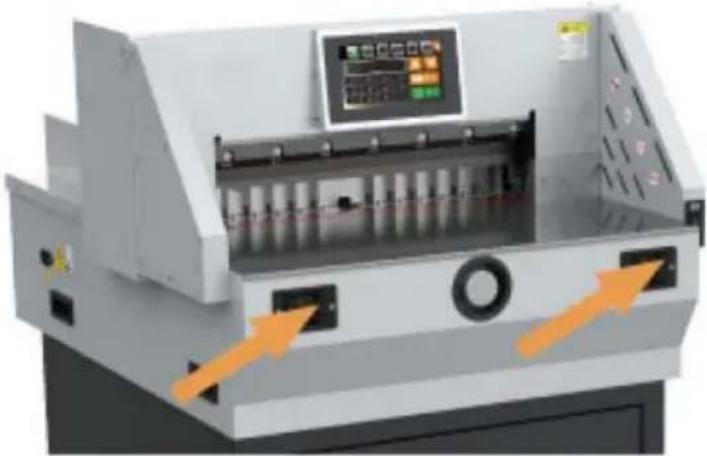

ÿ Wenn Sie schneiden, sollten Sie die Knöpfe mit beiden Händen bedienen.

ÿ Bitte zerlegen Sie die Infrarot-Schutzabdeckung nicht. ÿ Wenn Sie

Ihre Hände oder andere Gegenstände in den Schneidbereich bringen, muss zuerst den Strom abschalten;

ÿ Wenn Sie die Klingen wechseln, sollten Sie die Klingenwechselanleitung genau einhalten. Anweisung;

ÿ Es ist nicht gestattet, die Konstruktion und Schaltung des Maschine selbst.

TECHNISCHE DATEN

Modell	E490T
Bewertung(en)	Wechselstrom 110 V, 60 Hz, 1200	W Wechselstrom 220 V, 50 Hz, 1200 W
Maximale Schnittlänge	490 mm
Minimale Schnittlänge	30 mm
Schnittdicke	80 mm
Technische Daten (LxBxH)	920*770*1240 mm
Verpackungsgröße (LxBxH)	810 x 1050 x 910 mm
Nettogewicht (kg)	130
Bruttogewicht (kg)	183,5

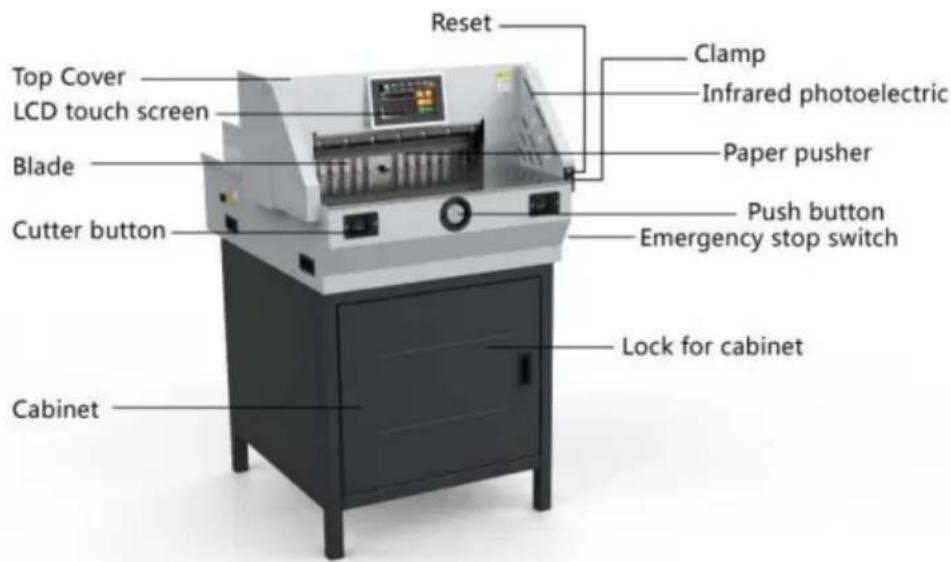

Teilebeschreibung

Funktionsdiagramm des Papierschneiders.

Schalten Sie die Stromversorgung ein, schalten Sie den Luftschalter ein, schalten Sie den Not-Aus-Knopfschalter ein und die Maschine wird eingeschaltet. Der Papierschieber wird in den Arbeitszustand zurückgesetzt. Die richtige Bedienung der Maschine erfolgt wie folgt: Die Person steht vor der Maschine, mit Blick auf den Papierschneider, die linke Hand steuert den Knopf auf der linken Seite und die rechte Hand steuert den Knopf auf der rechten Seite, wie in der Abbildung gezeigt.

Grundlegende Bedienung und Einstellung

1. Grundbedienung

Einschalten

Prüfen Sie vor dem Starten der Maschine, ob sich andere Artikel auf der Maschine befinden, und räumen Sie diese auf. [Stromversorgung einschalten: Stellen Sie den elektrischen Schutzschalter auf die Position „Ein“, schalten Sie den Netzschalter ein. Auf dem NC-Bildschirm/LCD-Bildschirm wird etwas angezeigt, die Positionsanzeigelinie leuchtet und der Papierschieber wird automatisch kalibriert, was darauf hinweist, dass die Stromversorgung normal ist.

ÿ Bedienungsanleitung für die Papierschneidemaschine mit

Touchscreen 1. Es gibt drei Modi zum Papierschieben, mit der Größe 285 mm als blies:

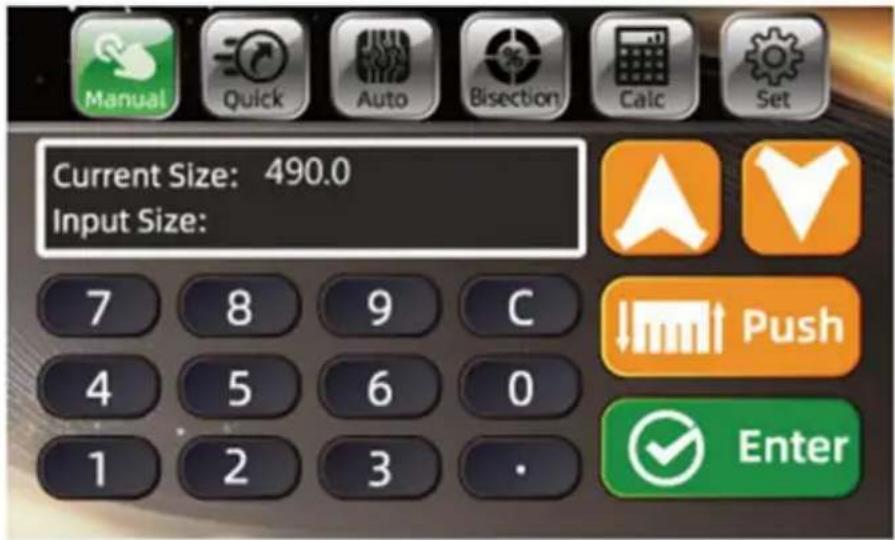

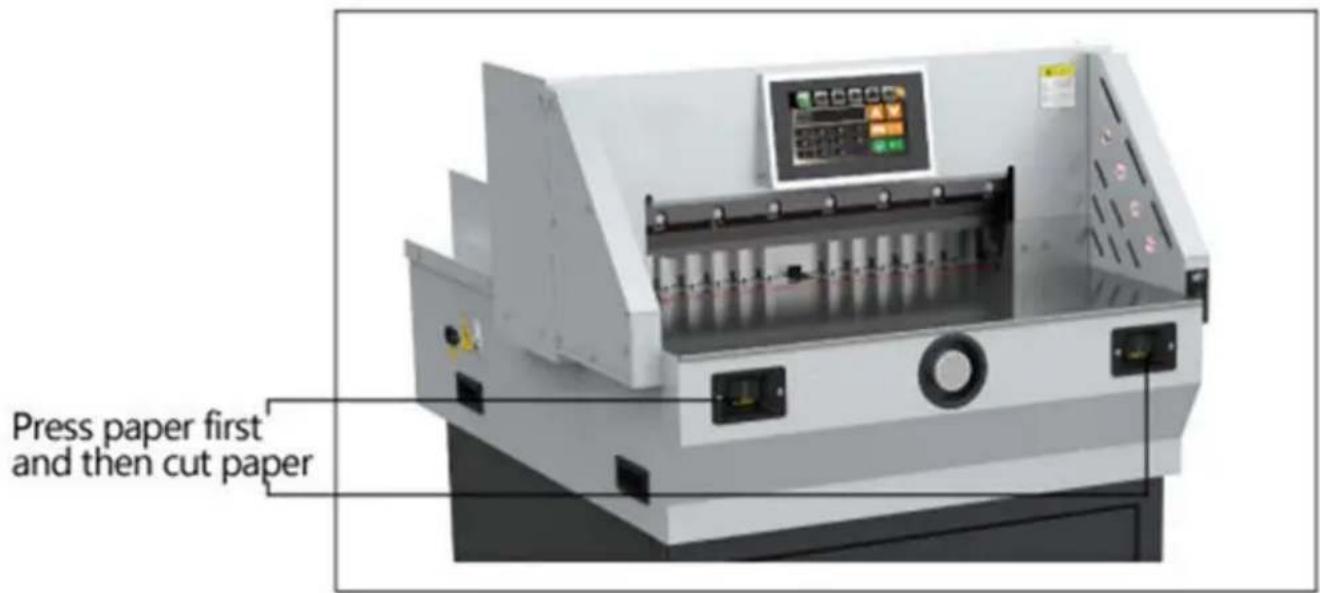

a. Manueller Modus

Bitte drücken Sie „Manuell“, um zum manuellen Modell zu wechseln (siehe Abbildung). Es gibt zwei

Möglichkeiten, die Größe einzugeben. Eine Möglichkeit besteht darin, das elektrische Handrad zu verwenden (dies ist jedoch sehr langsam, da das Handrad nur zur Feineinstellung dient. Von dieser

Möglichkeit wird abgeraten). Die zweite Möglichkeit besteht darin, 360 zu drücken (als angegebene Größe) und zu löschen. Die zweite Möglichkeit besteht darin, 2850 einzugeben und das Symbol einzugeben. Der Hinteranschlag geht auf die Position 285,0 mm.

1. Legen Sie die Bücher oder das Papier richtig zu schneiden, dann machen Sie die Bücher oder das Papier schräg Nach links;

1. Beginnen Sie mit dem Schneiden, nachdem Sie die Größe eingegeben haben. Drücken Sie dann zwei CUT-Tasten gleichzeitig.

Gleichzeitig, danach kommt die Klammer herunter. Wenn etwas geht

Falsch. Hören Sie auf, zwei CUT-Tasten zu drücken, und drücken Sie

s Papier richtig ist, drücken Sie

und die Klinge geht zurück nach oben. Nachdem Sie bestätigt haben, dass das Papier richtig ist, drücken Sie

zwei Schnitttasten zum Beenden des Schnitts.

Nach dem Schneiden schiebt der Papierschieber das Buch

aus(automatisches Push-Schneiden ist eingestellt). Der gesamte Schneidevorgang ist

abgeschlossen.Um weitere Schnitte fortzusetzen, müssen Sie nur die obigen Schritte wiederholen

Schritte.

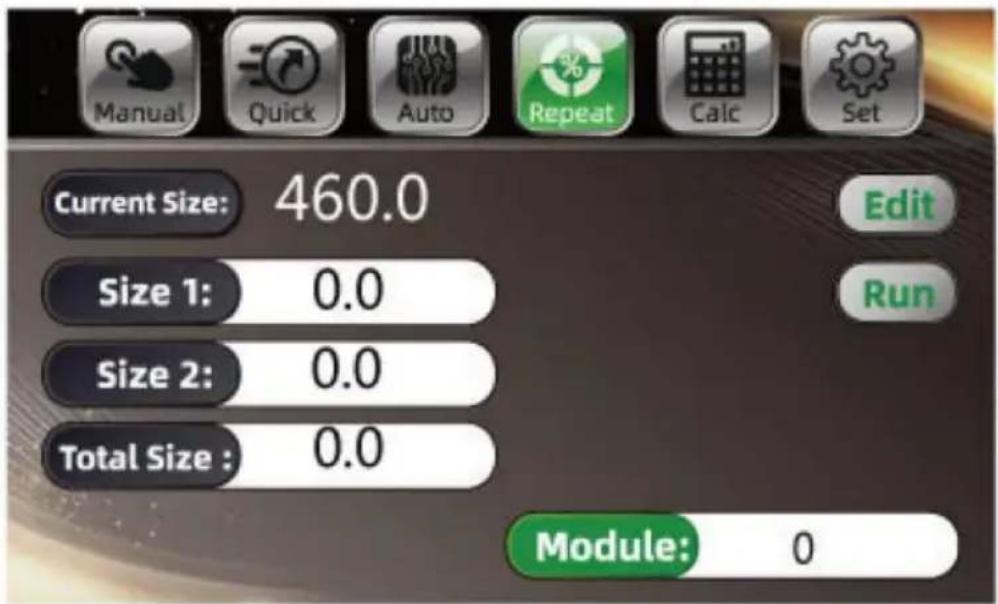

b. Segmentierungsmodus

Klicken Sie auf, um in den Halbierungsmodus zu wechseln, klicken Sie auf OK, und der Papierschieber wird

automatisch auf die erste Größe verschoben.Wenn Sie die

Klicken Sie auf den Programmiermodus, um den ersten Satz von

Programmiermodi, wie in der Abbildung gezeigt. Daten müssen geändert werden. Klicken Sie auf „Bearbeiten“, dann auf „Teilen“

und „Bearbeiten“, wechseln Sie zu „Teilen“ und „Bearbeiten“, wechseln Sie zum Dialogfeld und ändern Sie die Daten. Bestätigen Sie.

zurückkehren.

Schieben Sie das ausgeschnittene Papier oder Buch hinein und platzieren Sie es linksbündig am Lineal.

Beginnen Sie mit dem Schneiden, nachdem Sie die Größe eingegeben haben. Drücken Sie zuerst die RESET-Tasten, dann

Drücken Sie gleichzeitig zwei CUT-Tasten. Danach kommt die Papierpresse

Wenn etwas schief geht, hören Sie auf, zwei CUT-Tasten zu drücken, und

Drücken Sie die Papierpresse und Klinge gehen Sie zurück nach oben. Nach der Bestätigung der

Das Papier ist richtig. Drücken Sie zwei Schnitttasten, um den Schnitt abzuschließen.

Nach dem ersten Schnitt bewegt sich der Hinteranschlag automatisch zur nächsten Größe.

Schneidetaste gedrückt halten y Bedienungsanleitung um den Schnitt in der Reihenfolge der Einstellung abzuschließen.

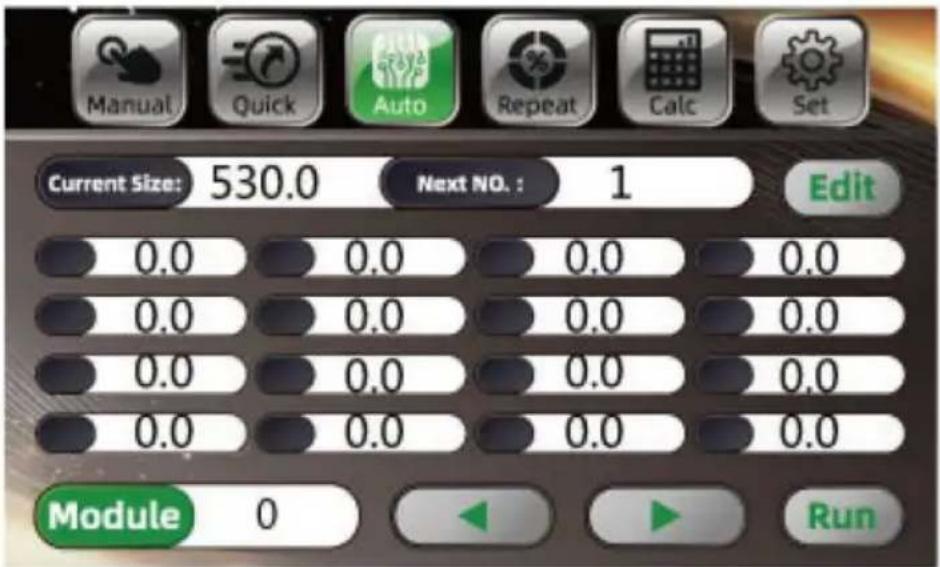

Automatikbetrieb

Klicken Sie auf Auto in den Auto-Modus, es ist viel Datum als geblasen Bild. Und

Klicken um die Seite umzublättern. Wenn Sie das Datum ändern müssen, bearbeiten Sie es im Auto-Edit

Schnittstelle. Klicken Sie auf Seite oder Gruppen ändern als Bild.

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Klicken Sie auf Programmsteuerung, um in den Programmsteuerungsmodus zu wechseln, wie in der

In der Abbildung oben können Sie eine Liste mit zahlreichen Daten sehen. Klicken Sie, um die Seite umzublättern. Klicken Sie auf „Bearbeiten“, um Schnittdaten einzugeben und die Daten einzugeben.

Klicken Sie nach der Eingabe auf Bearbeiten, um die Daten erneut zu speichern, und klicken Sie auf Modul ändern, um

Daten verschiedener Module wechseln. Nach dem Klicken wird der Papierschieber

auf die entsprechende Größe verschieben, das Papier oder Buch einschieben und zuschneiden,

das Papier oder Buch auf der linken Seite, das sich in der Nähe des Lineals befindet.

Nach dem Einstellen der Größe das Schneidepapier oder -buch einschieben und die

Papier oder Buch nach links, die Kante liegt auf einer Linie mit dem Lineal.

Nach der Bestätigung der Größe kann das Papier geschnitten werden. Treten Sie auf den Fußschalter und

der Papierpresser beginnt, das Papier zu pressen, drücken Sie den Schneideknopf mit

Drücken Sie mit beiden Händen auf das Papier, um mit dem Schneiden zu beginnen (oder treten Sie nicht darauf

den Fußschalter, drücken Sie den Schneideknopf mit beiden Händen und das Papier

Der Papierhalter beginnt, das Papier zu drücken, und beginnt dann mit dem Schneiden, nachdem er den

Papier.Wenn ein Fehler gefunden wird, lassen Sie die Taste los, das Messer und der Presser werden

kehren automatisch in ihre ursprüngliche Position zurück und drücken Sie weiter und

halten, wenn kein Fehler vorliegt. Mit der Schneidetaste können Sie die Größe des ersten Messer von 60,0 mm, und dann weiterhin die Schneidetaste drücken, um die zweite Messergröße von 110,0 mm. Nach dem Schneiden des ersten Messers und des zweiten Messer, halten Sie die Schneidetaste gedrückt, um automatisch zum ersten zurückzukehren Messer 60.0.

Schneiden und wiederholen, bis die Schnittfolge abgeschlossen ist (es ist ungültig, Bücher im Bisektionsmodus selbst verschieben). ä Shortcut-Modus

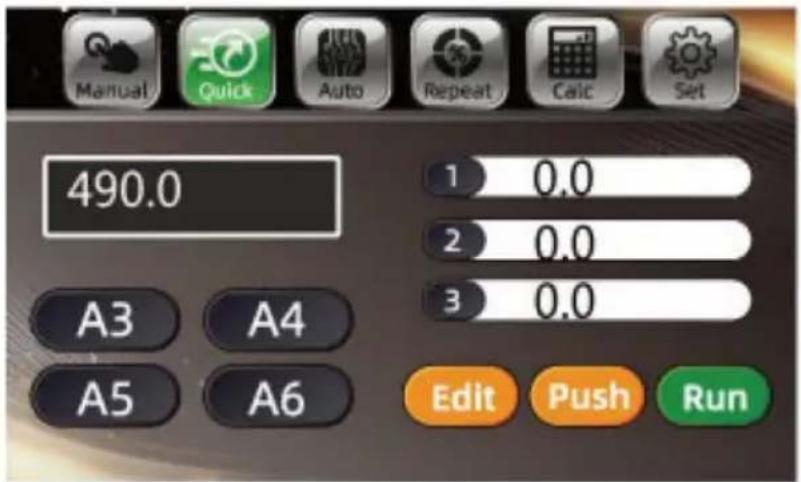

Klicken Sie auf die Verknüpfung, um zu wechseln

Shortcut-Modus. Mehrere

gängige Standardgrößen

Klicken Sie auf die gewünschte Größe, und der Papierschieber wird

automatisch zum ersten

Größe, wie in der Abbildung gezeigt.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

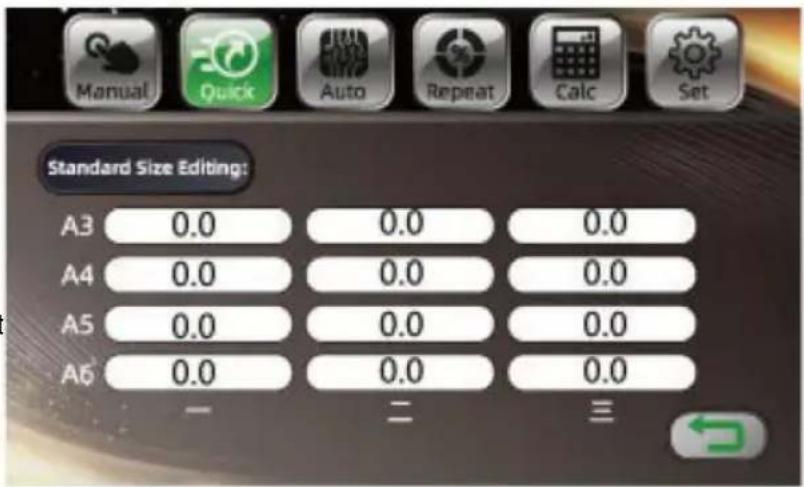

Um die Größe zu bearbeiten, klicken Sie auf Bearbeiten

Modus, klicken Sie auf Standardgröße bearbeiten um die Änderung einzugeben

Schnittstelle. Klicken Sie nach der

Änderung auf das Zurück-Symbol, wie gezeigt in der Abbildung.

Standard Size Editing: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 - - = ≡

Grundlegende Regelung

ÿ Größenkorrektureinstellung

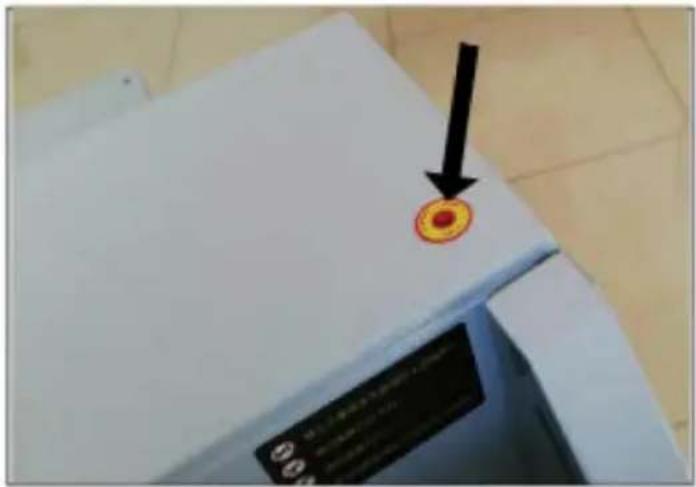

Wenn Sie feststellen, dass die Größe falsch ist, schalten Sie zuerst die Maschine aus und drücken Sie die

Wenn nach dem Start die Taste zum Zurücksetzen gedrückt wird, gehen Sie wie folgt vor, wenn ein Problem auftritt;

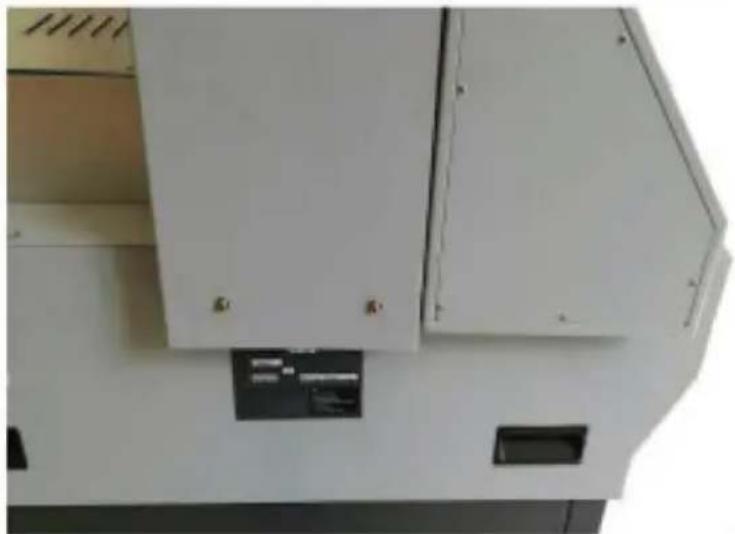

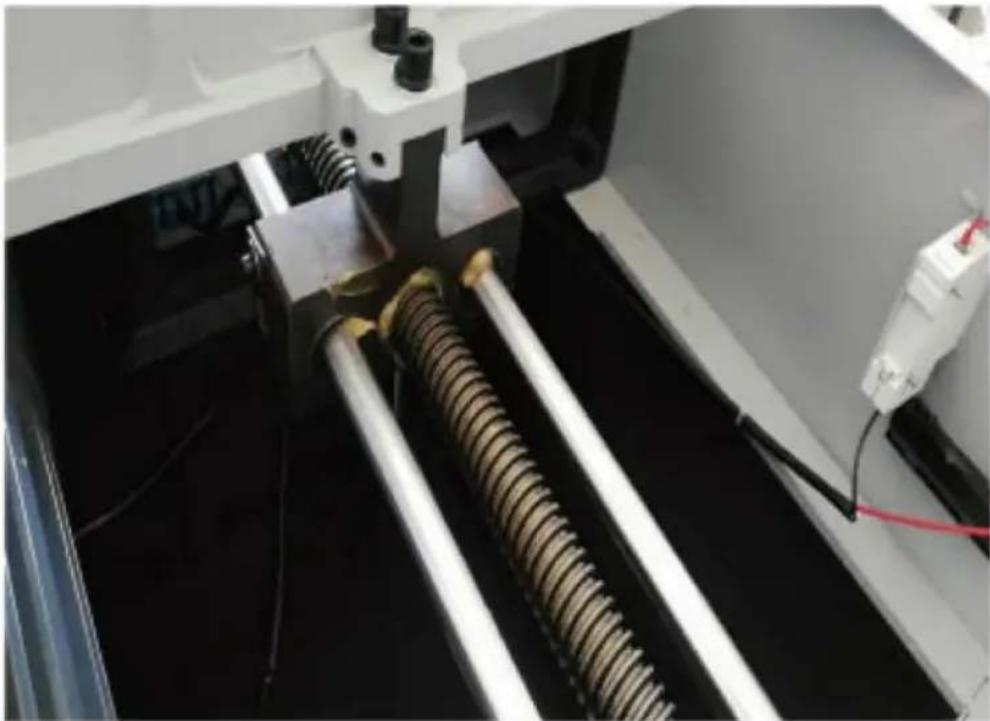

Stromversorgung, entfernen Sie die Maschinenabdeckung und prüfen Sie, ob

Fremdkörper steckt an der Getriebeschraube fest.

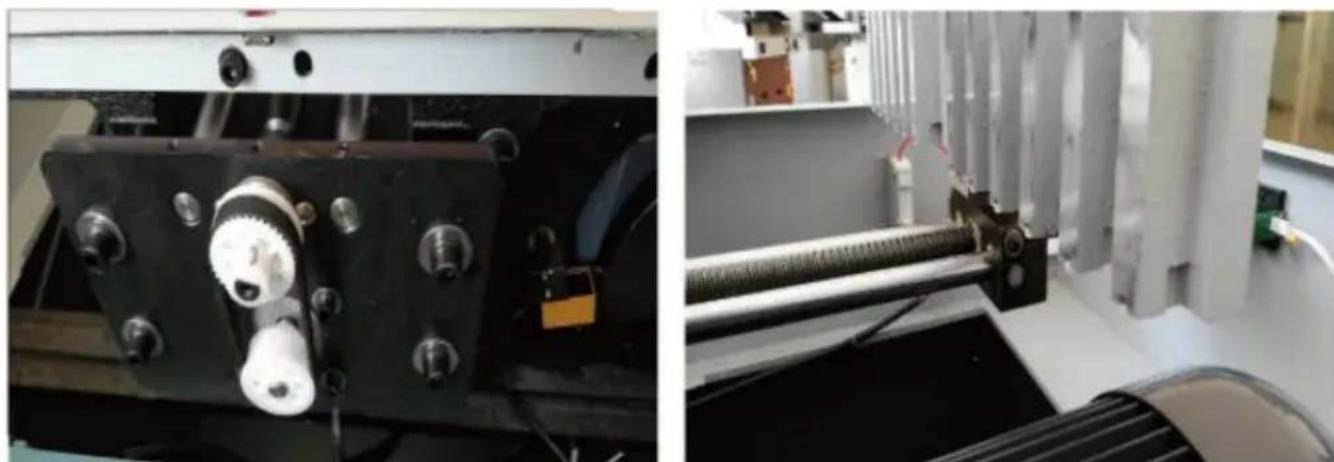

Überprüfen Sie den Schrittmotor, entfernen Sie die vordere Abdeckung, synchronisieren Sie die Riemenscheibe und prüfen Sie, ob die Synchronisierung richtig fixiert ist; stellen Sie die Begrenzungsplatte an der Mutter ein, die hin und her verstellt werden kann, bis die Anzeigegröße mit dem Lineal übereinstimmt, und ziehen Sie dann die Befestigungsschraube fest.

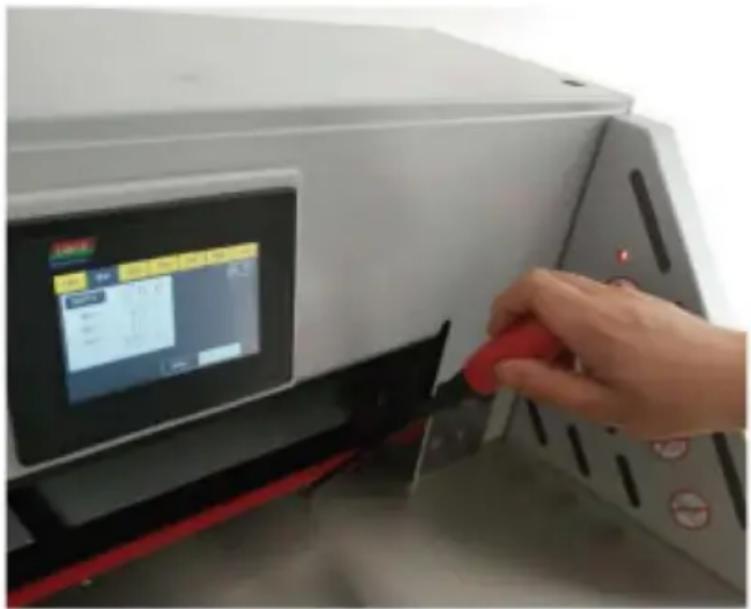

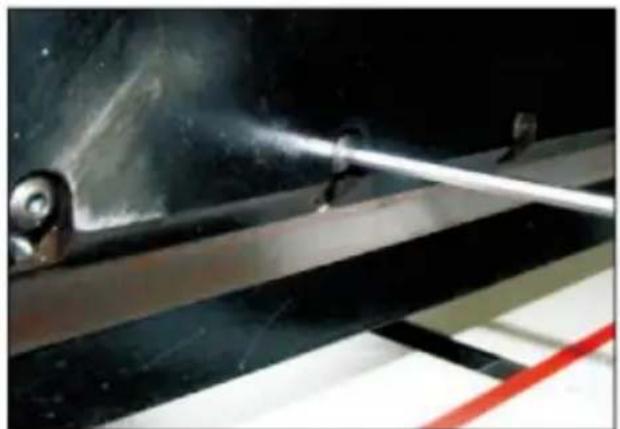

ÿ Fräsereinstellung: Stellen

Sie zuerst die Feineinstellung der Fräsertiefe ein (stellen Sie den Tiefenbereich um etwa 5 mm ein) oder ändern Sie die Schneidfläche der Klinge; vertiefen Sie sie im und gegen den Uhrzeigersinn.

Wenn durch die Feineinstellung der Schnitttiefe kein Blatt Papier abgeschnitten werden kann, können Sie nur die Schnittiefen-Ausgleichsschraube einstellen; entfernen Sie die Befestigungsschrauben an beiden Enden der oberen Abdeckung und nehmen Sie die obere Abdeckung ab.

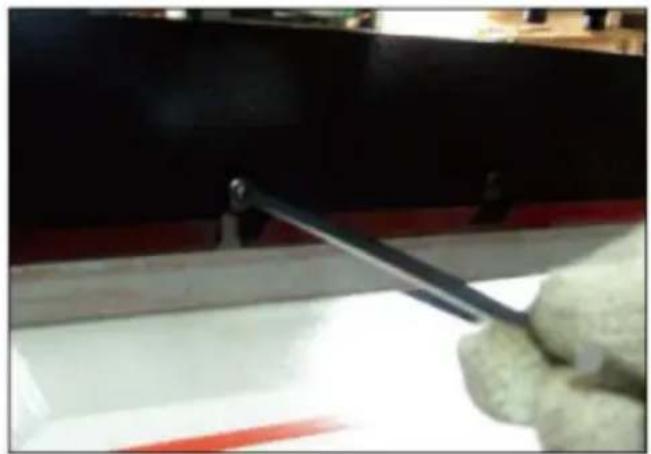

Lösen Sie die Feststellschrauben der 7 M6-Klingen, die am Messerhalter befestigt sind. Und stellen Sie die Klingentiefe am oberen Ende des Werkzeughalters ein, indem Sie die Ausgleichsschrauben einstellen. Im Allgemeinen ist es angebracht, den Fräser so einzustellen, dass er 0,5 mm in die Messerunterlage schneidet.

Ziehen Sie die Feststellschraube am Werkzeughalter und der Abdeckung fest und fixieren Sie diese. Verwenden Sie zum Probeschneiden ein Stück Papier. Wenn der Schnitt kontinuierlich verläuft, können Sie die Einstellung gemäß den obigen Schritten ändern.

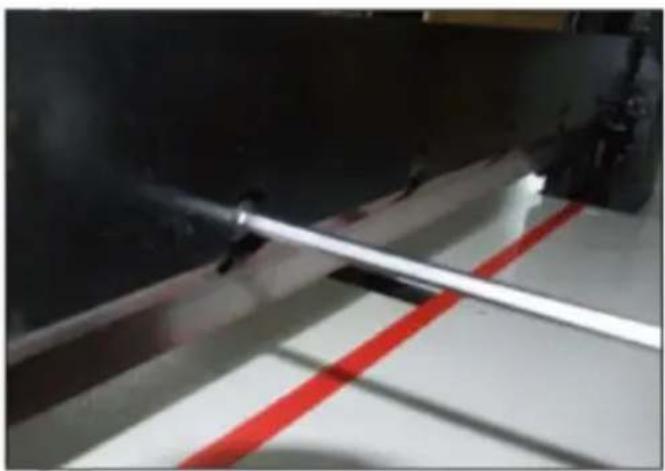

ÿ Klingenwechsel (bitte befolgen Sie die Schritte sorgfältig)

Öffnen Sie die obere Abdeckung; lösen und entfernen Sie die Feststellschrauben mit Öffnungen am Werkzeughalter, schrauben Sie die beiden Fräserschrauben im Uhrzeigersinn in die Öffnungslöcher und sichern Sie die Feststellschrauben

Die anderen Feststellschrauben vom Werkzeughalter lösen, die beiden Schneidschrauben eine halbe Umdrehung gegen den Uhrzeigersinn drehen und das Messer nach unten herausnehmen.

Bitte tragen Sie Handschuhe oder wickeln Sie die Klinge in ein Tuch und legen Sie sie in die Messerbox, um Kratzer zu vermeiden.

Nehmen Sie eine neue Klinge heraus, achten Sie auf die Sicherheit, die Klinge zeigt nach außen. Lösen Sie vor dem Einbau der Klinge die Klinge am oberen Ende des Messerhalters am Messerhalter, ziehen Sie sie fest und fixieren Sie sie nacheinander mit Schrauben und passen Sie sie dann entsprechend der Methode zur Einstellung der Schnittiefe

Nachdem die Klinge verpackt wurde, gehen Sie bitte zu einer professionellen Messerschleiferei, um die Schleifqualität sicherzustellen. Hinweis: Ein stumpfes Messer kann Papier nicht richtig schneiden, und dickes Papier oder Karton wird oft geschnitten. Die Klinge wird leicht stumpf. Wenn festgestellt wird, dass die Qualität und Genauigkeit des Schneidens bei diesem Messer nicht erreicht werden kann, muss die Klinge ausgetauscht werden, wenn der festgelegte Standard eingehalten wird, und Sie müssen immer eine Ersatzklinge zur Hand haben. So läuft die Arbeit reibungslos. Wenn Sie die Klinge wechseln müssen, wechseln Sie sie unbedingt entsprechend der Klinge. Die beschriebenen Schritte sind korrekt. Um Verletzungen zu vermeiden, muss der Austausch der Klinge vorsichtig und sorgfältig erfolgen und auf die Sicherheit geachtet werden.

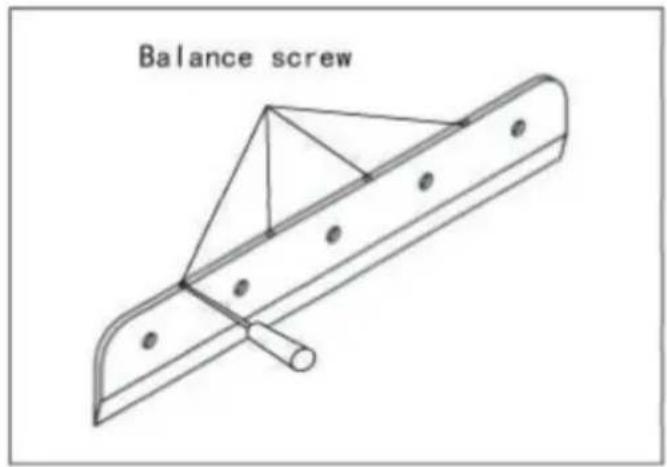

ÿ Klingeneinstellung Die

Klinge hat 4 Seiten, jede Seite kann zweimal verwendet werden, kann 8 Mal wiederverwendet werden. Wenn festgestellt wird, dass die Klinge zu tief ist, muss die Klinge eingestellt oder ersetzt werden. Ersetzen Sie die Klinge, auf beiden Seiten der Klinge befinden sich halbrunde konkave Löcher und verwenden Sie einen Schraubendreher, um die Klinge einzusetzen und herauszuhebeln

Hinweis: Beim Austausch der Klinge sind einige Anpassungen an der Klinge selbst erforderlich.

Wenn die Klinge zu tief hervorsteht, kann dies nicht nur den Klingenhalter beschädigen, sondern auch den Klingenverschleiß beschleunigen.

Schmierung und Wartung

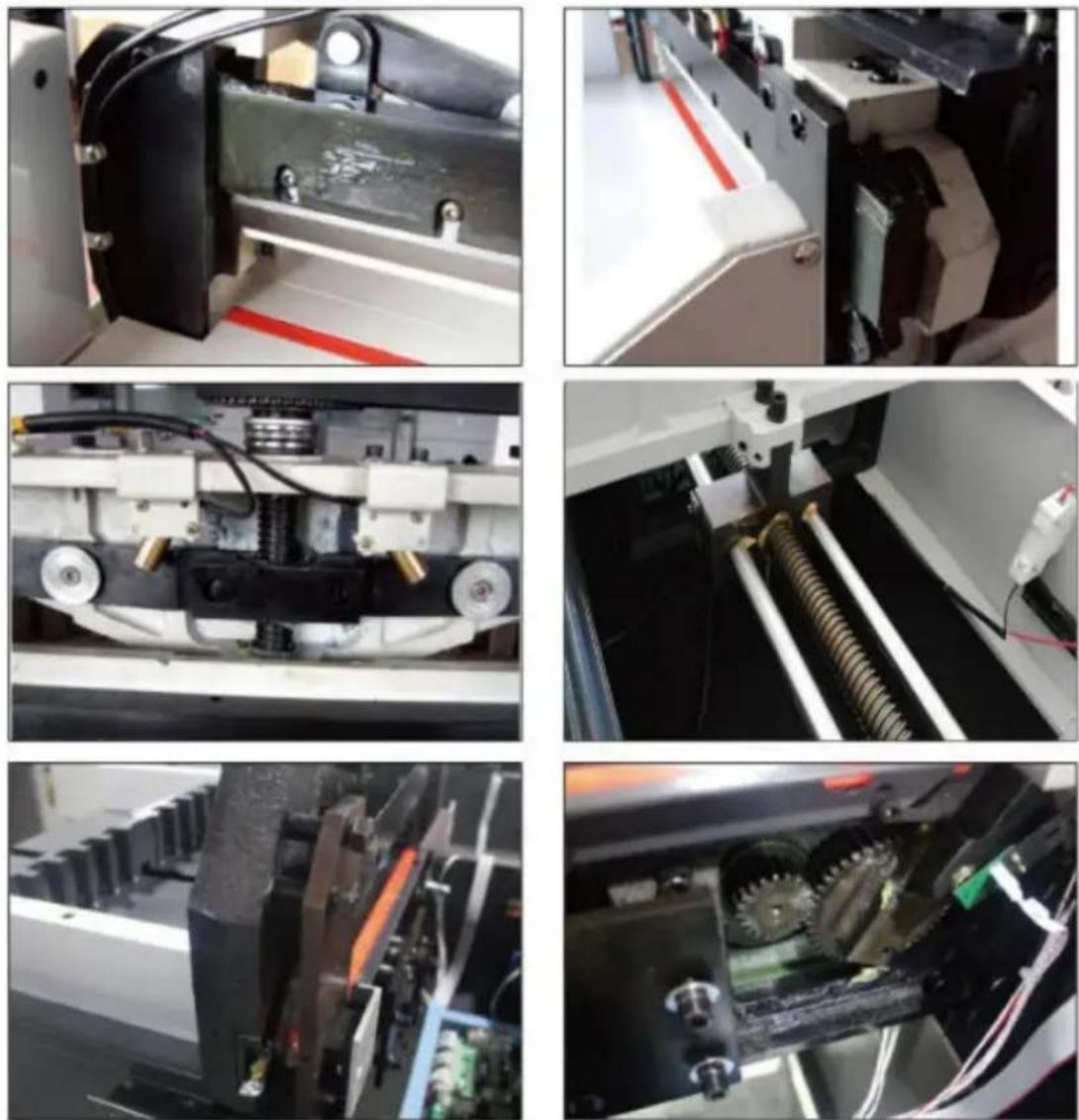

1. Schmierung Die

Abdeckung der Maschine sollte jeden Monat geöffnet, die Sauberkeit überprüft, die Teile befestigt und die Getriebeteile einmal im Monat geschmiert werden. Achten Sie beim Auftanken darauf, dass kein Schmieröl auf elektrische Schaltkreise oder elektronische Komponenten tropft, um Ausfälle zu vermeiden.

2. Wartung Während

der Arbeit dürfen keine nicht schneidenden Gegenstände auf die Maschine gelegt werden, damit keine harten Gegenstände in das Messer gelangen und den Schneider beschädigen. Bei gebundenen Büchern sollten keine Heftklammern in den Schneidebereich gelangen, um den Schneider nicht zu beschädigen. Wischen Sie die Maschine jeden Tag nach Abschluss der Arbeit ab, entfernen Sie Rückstände und unterbrechen Sie die Stromversorgung.

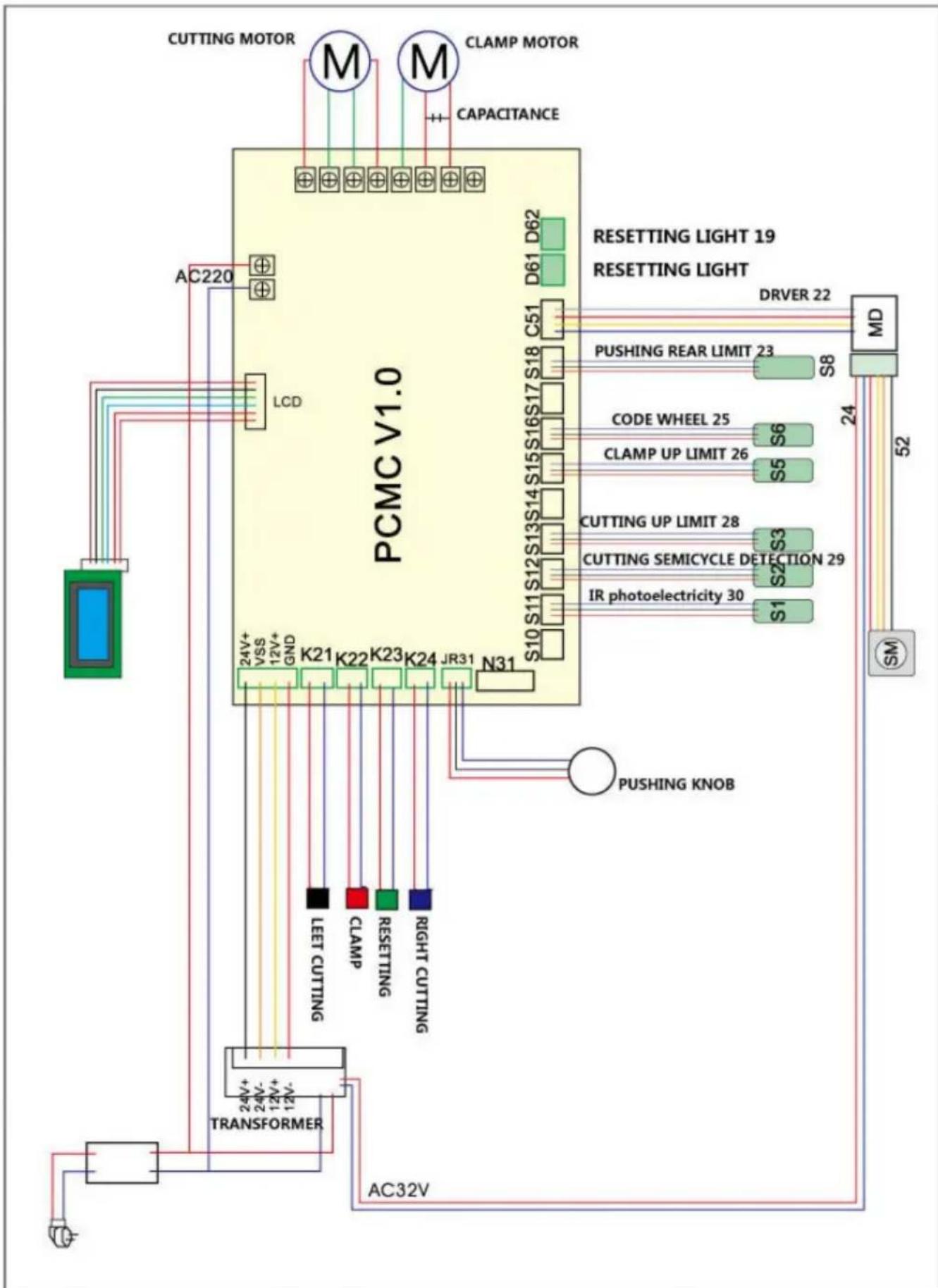

1. Beigefügte Zeichnungen

Häufige Fehler und ihre Beseitigung

Fehler	Phänomene	Lösung
Der Papierschnitt ist nicht gleichmäßig oder die Schnittgröße ist nicht genau	Das Schneidpapier ist unperallel und hat große und hat große Abweichung	Entfernen Sie den Versatz der Hinteranschlagposition und lösen Sie die Befestigungsschraube, um den Winkel des Schiebebretts anzupassen.
Die Klinge lässt sich nicht zurücksetzen oder bewegt sich ständig auf und ab	Alle Tasten sind ungültig und können die Klinge nicht steuern	1. Die Sensorposition verschiebt sich oder wurde beschädigt.2. Die Hauptplatine ist beschädigt. Überprüfen
Das Fenster kann nicht oder falsch angezeigt werden oder kann nicht	Netzschalter sind ungültig	Sie die Anzeigeplatine, die Hauptplatine der elektrischen Ausrüstung und die Schaltungsteile. 1. Überprüfen
Digital gesteuerte Schaltung beschädigt	Der Papierkram funktioniert nicht	Sie Schrittmotor und Treiber. 2. Überprüfen Sie, ob die Schaltung der Hauptplatine beschädigt ist. 1.
Alarm zur AnzeigeE-1	Die Schaltfläche ist ungültig und der Schneidvorgang wird beendet.	Überprüfen Sie den Blitz.2. Überprüfen Sie die Bedienkonsole.
Alarm zur AnzeigeE-2	Schneidet normal, aber die Klinge kann nicht in die Ausgangsposition zurückkehren	1. Grenzsensor auf der Klingenablage prüfen. 2.Bedienfeld prüfen. 1. Grenzsensor auf der Pressenablage prüfen.2. Überprüfen Sie das Mainboard
Alarm zur AnzeigeE-4	Presseregalrückgabe abnormal
Alarm zur AnzeigeE-5	Das Pressen ist abnormal. 1. Überprüfen Sie den Coderad-Sensor des Pressmotors.2. Überprüfen Sie die Hauptplatine.
Alarm zur AnzeigeE-6	Normaler Schnitt, aber Papierschieber lässt sich nicht begrenzen und anpassen	1. Überprüfen Sie den Rückwärtskalibrierungssensor des Druckmotors.2. Überprüfen Sie das Mainboard

E-1: Photoelektrischer Schutz

E-2: Fehler beim Coderadsensor des Schneidemotors

E-4:6Fehler beim Drücken des oberen Grenzsensors

E-5: Fehler beim Andrücken des Motorcoderadsensors

E-6: Fehler beim Zurücksetzen des Sensors
