GEBRUIKSAANWIJZING E490T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

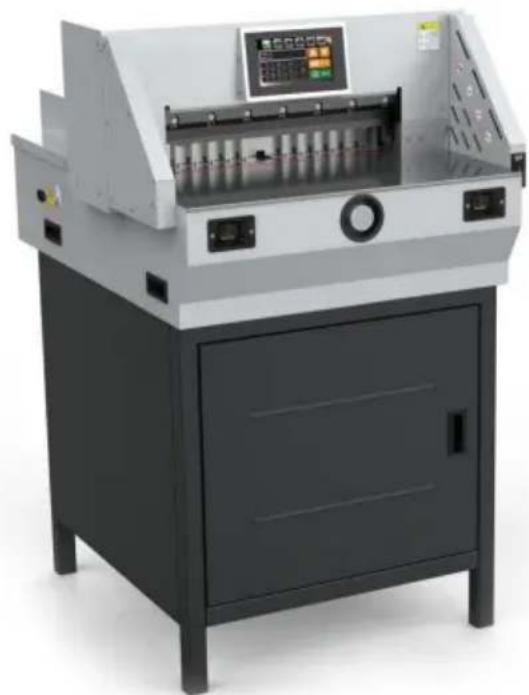

Elektrische papiersnijder

MODELNUMMER: E490T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

WAARSCHUWING:

Lees deze handleiding zorgvuldig door voordat u het product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING

Waarschuwing: met dit type machine mag u alleen bedrukt papier, boeken of zacht leer snijden. Het is verboden om metalen platen of andere harde voorwerpen te snijden, omdat dit de kwaliteit van de machine schaadt.

Verbied kinderen om de machine te bedienen

Houd uw hand onder het mes vandaan

Haal het mes niet uit het apparaat en vervoer het niet zonder bescherming.

Snij geen hand- of splintermateriaal

Moet een stopcontact gebruiken met een aangesloten aardingsdraad

Opmerking:

Om meer gebruiksinformatie over de numeriek bestuurde papiersnijmachine te krijgen, moet u eerst deze specificatie zorgvuldig lezen. Dit zal

u helpen uw werkefficiëntie te verbeteren, de machine te realiseren

Eigenschappen, dan zal de machine de beste snij-effecten hebben, dit zal ook goed zijn voor het onderhoud van de machine, en kan de levensduur van de machine verlengen.

Veiligheidswaarschuwing

1. Open de doos en controleer

Wanneer u de verpakking van de machine opent, moet u eerst de machine en de relevante accessoires controleren. Neem contact op met de verkoper of het bedrijf als er schade of tekort is.

- 1 set hoofdmotor • 1 set chassis • 1 instructiehandleiding

- 1 set gereedschap •4 schroeven voor het verwijderen van gereedschap •1 certificaat

- 1 mes en 1 stroomkabel •1 garantiebewijs

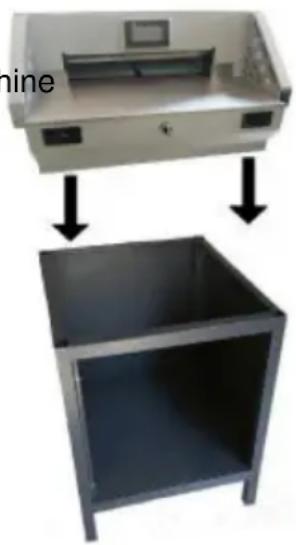

2. Machine-installatie

ÿ Open de houten kist, haal de behuizing van de machine eruit en maak de vaste schroeven op de bodemplaat van de hoofdmachine los;

ÿ De machinebehuizing moet worden gemonteerd volledig vast en de schroeven moeten stevig vastzitten.

3. Omgevingsomstandigheden.

ÿ De machine moet in een schone werkomgeving worden geplaatst, uit de buurt van direct zonlicht en wind.

ÿ Temperatuur van de werking

omgeving: 10-30ÿ, mag niet hoger zijn dan 32ÿ;

ÿ Luchtvochtigheidsgraad van de werkomgeving: 50-80% ÿ Sluit de aardingsdraad correct aan.

Vergeet niet dat slechts één professionele operator de machine mag bedienen. machine;

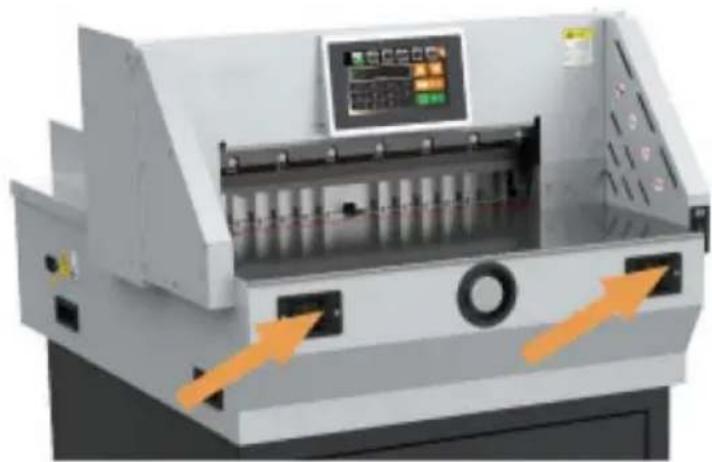

ÿ Wanneer u snijdt, moet u de knoppen met beide handen bedienen;

mine

ÿ Demonteer de infraroodveiligheidsafdekking niet. ÿ Wanneer

u uw handen of andere dingen in het snijgebied steekt,

moet eerst de stroom uitschakelen;

ÿ Wanneer u de messen vervangt, moet u zich strikt aan de voorschriften voor het vervangen van de messen houden.

instructie;

ÿ Het is niet toegestaan om de constructie en het circuit van de

machine zelf.

TECHNISCHE SPECIFICATIES

Model	E490T
Beoordeling(en)	AC110V, 60Hz, 1200W	AC220V, 50Hz, 1200W
Maximale snijlengte	490mm
Minimale snijlengte	30mm
Snijdikte	80mm
Productafmetingen (LxBxH)	920*770*1240mm
Verpakkingsgrootte (LxBxH)	810*1050*910mm
Nettogewicht (kg)	130
Brutogewicht (kg)	183.5

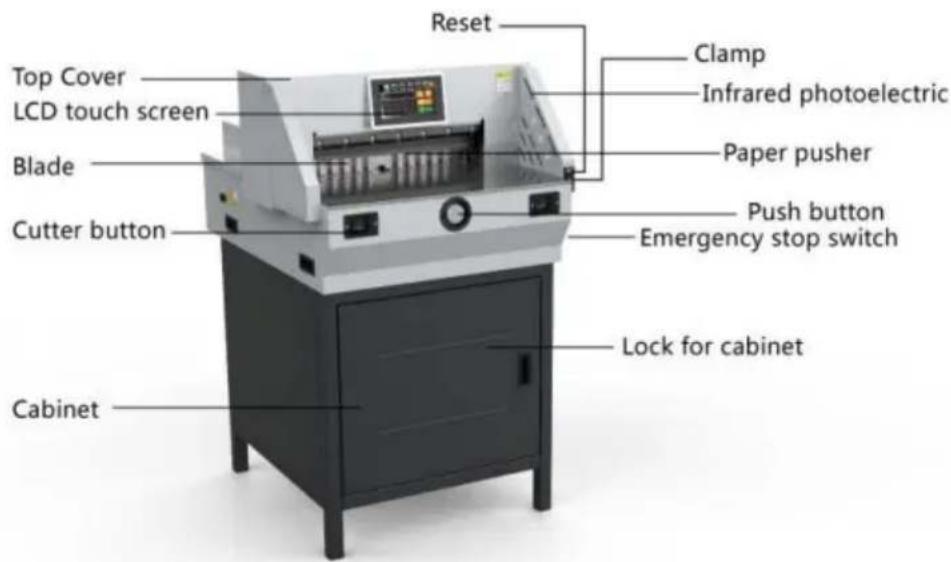

Onderdelenbeschrijving

Werkingsschema van de papiersnijder.

Schakel de stroomtoevoer in, schakel de luchtschakelaar in, schakel de noodstopknop in en de machine wordt ingeschakeld. De papierschuiver wordt teruggezet naar de werkstand. De juiste manier om de machine te bedienen is als volgt: de persoon staat voor de machine, kijkt naar de papiersnijder, de linkerhand bedient de knop aan de linkerkant en de rechterhand bedient de knop aan de rechterkant, zoals weergegeven in de afbeelding.

Basisbediening en afstelling

1. Basisbediening

Inschakelen

Controleer voor het starten van de machine of er zich nog andere voorwerpen in de machine bevinden en maak deze schoon. Schakel de stroomvoorziening in: zet de elektrische beveiligingsschakelaar op "aan", zet de aan/uit-schakelaar aan, het NC-scherm/LCD-scherm wordt weergegeven, de positie-indicatorlijn gaat branden en de papierduwer wordt automatisch gekalibreerd, wat aangeeft dat de stroomvoorziening normaal is.

ÿ Bedieningsinstructies voor de papiersnijder met touchscreen 1. Er zijn drie standen voor het duwen van papier, met een formaat van 285 mm als blies:

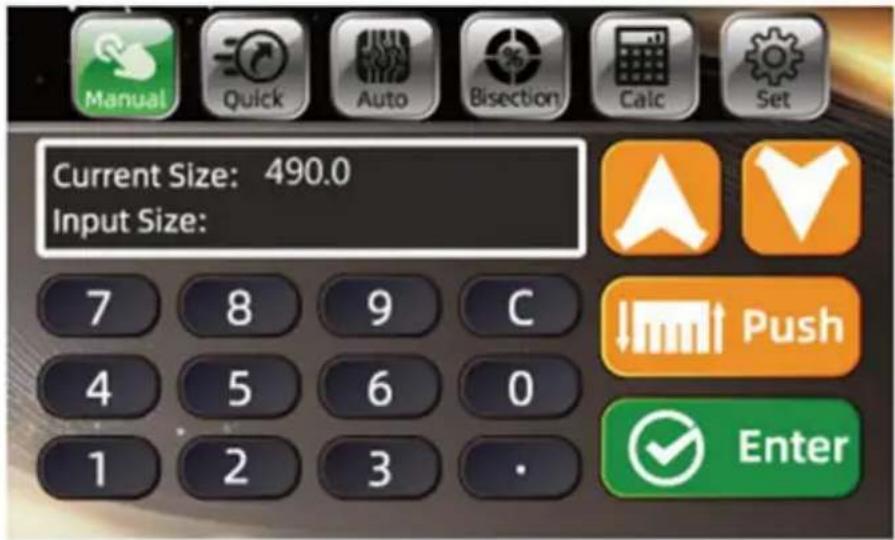

a. Handmatige modus

Druk op Handmatig om over te schakelen naar het handmatige model, zoals afgebeeld. Er zijn twee manieren om de maat in te voeren. De eerste manier is om het elektrische stuurwiel te gebruiken (maar dit gaat erg langzaam, omdat het stuurwiel alleen dient om de maat nauwkeurig af te stellen. Deze manier wordt afgeraden). De tweede manier is om op 360 te drukken (zoals de opgegeven maat) en deze te wissen. De tweede manier is om 2850 in te voeren en het pictogram in te voeren, de achteraanslag gaat naar de positie van 285,0 mm.

1. Leg de boeken of het papier recht om te snijden, en laat de boeken of het papier vervolgens schuin liggen naar links;

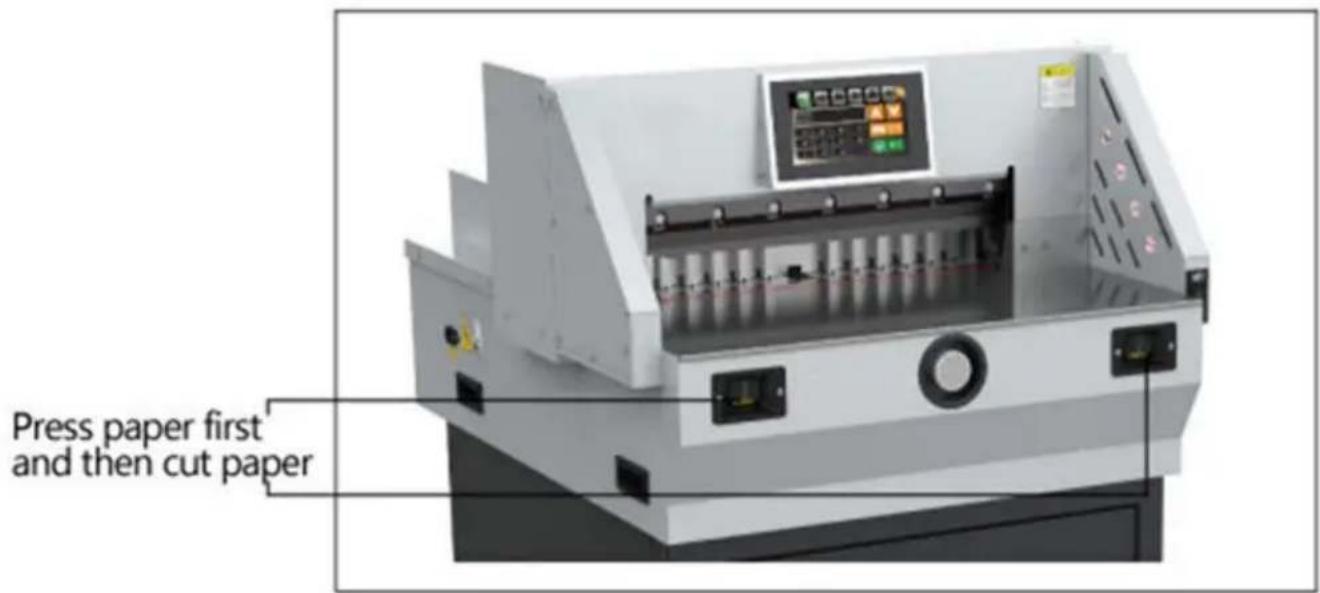

1. Begin met snijden nadat u de maat hebt ingevoerd. Druk vervolgens op twee CUT-knoppen tegelijk.

Tegelijkertijd komt de klem naar beneden. Als er iets misgaat

fout. Stop met het indrukken van de twee CUT-knoppen en druk op de klem

en het mes gaat terug naar boven. Nadat u hebt bevestigd dat het papier goed is, drukt u op twee snijknoppen om het snijden af te ronden.

Nadat het snijden is voltooid, duwt de papierduwer het boek

uit (automatisch duwend snijden is ingesteld). Het hele snijproces is

voltooid. Om door te gaan met andere sneden, hoeft u alleen maar het bovenstaande te herhalen stappen.

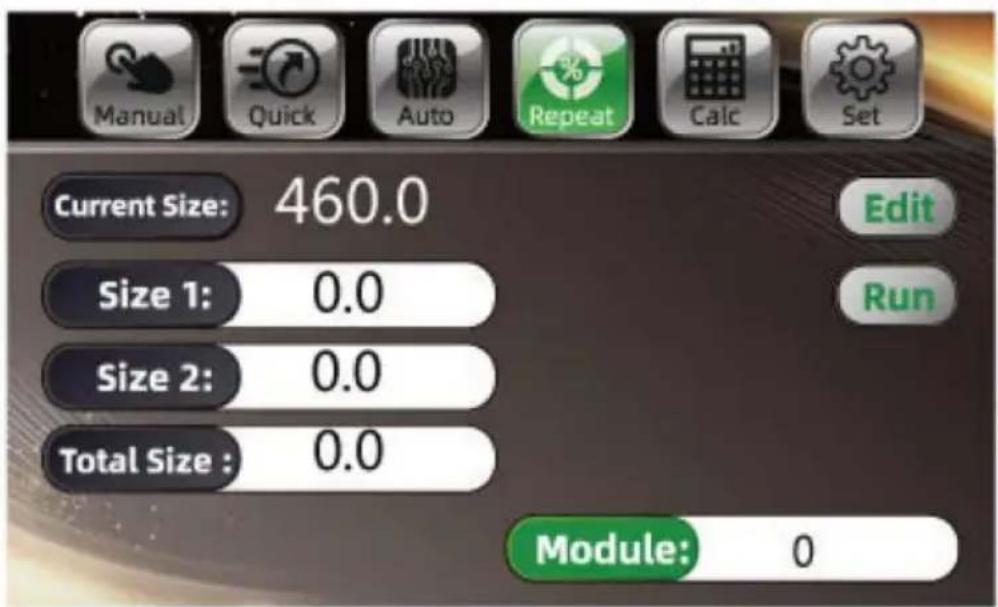

b. Segmentatiemodus

Klik om over te schakelen naar de bisectiemodus, klik op OK en de papierduwer is

automatisch naar de eerste grootte gepusht. Wanneer u de

afmetingen, klik op de programmeermodus om de eerste set van

programmeermodi, zoals weergegeven in de afbeelding. Gegevens moeten worden gewijzigd. Klik op Bewerken klik op Delen Bewerken, schakel Delen Bewerken in, schakel Dialoogvenster in, wijzig gegevens. Bevestigen opbrengst.

Duw het uitgesneden papier of boek naar binnen en leg het aan de linkerkant, zodat het op de liniaal ligt.

Begin met snijden nadat de maat is ingevoerd. Druk eerst op de RESET-knoppen en vervolgens

Druk tegelijkertijd op twee CUT-knoppen. Daarna komt de papierpers

naar beneden. Als er iets misgaat, stop dan met het indrukken van de twee CUT-knoppen en druk op de papierpers en het mes gaat terug naar boven. Nadat u de papier is goed, druk op twee snijknoppen om het snijden te voltooien.

Na de eerste snede gaat de achteraanslag automatisch naar de volgende maat.

Blijf op de snijknop drukken y

, om het snijden in de volgorde van de plaatsing af te ronden.

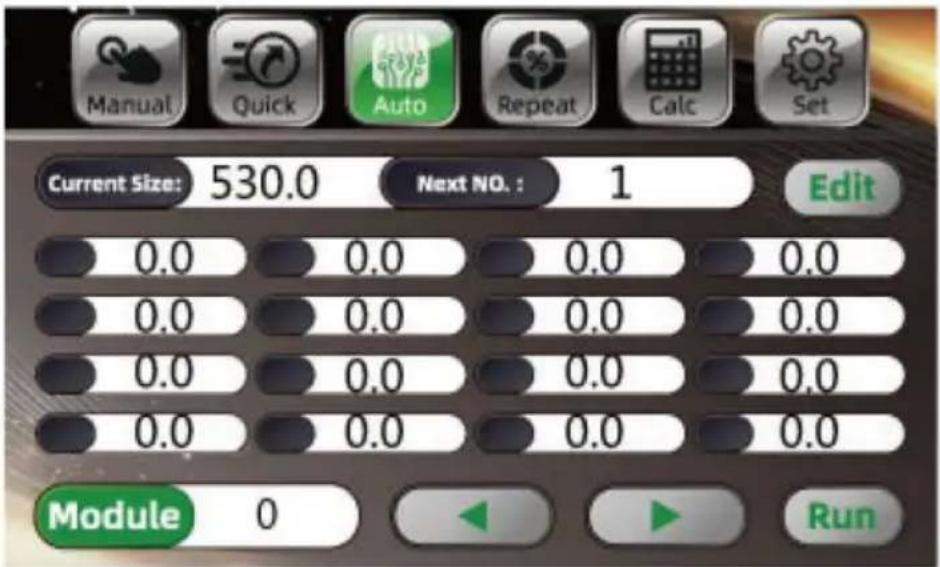

Gebruiksaanwijzing voor automatische modus

Klik op Auto in de automatische modus, het is een heleboel datum als geblazen foto. En

Klik

om de pagina om te slaan. Als u de datum wilt wijzigen, bewerkt u deze in de automatische bewerkin

interface. Klik

pagina of verander groepen als afbeelding.

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Klik op programmabesturing om over te schakelen naar de programmabesturingsmodus, zoals weergegeven in de In de afbeelding hierboven ziet u een lijst met veel gegevens. Klik om de pagina om te slaan, klik op Bewerken om snijgegevens in te voeren, gegevensinvoer.

Klik na het invoeren op Bewerken om de gegevens opnieuw op te slaan en klik op Module wijzigen om schakel gegevens van verschillende modules. Na het klikken zal de papierduwer

verplaats naar de overeenkomstige maat, duw het papier of boek erin en snijd het, en leg het neer het papier of boek links, dat dicht bij de liniaal ligt.

Nadat u de maat hebt ingesteld, duwt u het snijpapier of -boek erin en legt u de papier of boek naar links, de rand ligt in lijn met de liniaal.

Nadat u de grootte hebt bevestigd, kan het papier worden gesneden. Stap op de voetschakelaar en de papierpers begint het papier te persen, druk op de snijknop met

beide handen respectievelijk, druk op het papier om te beginnen met snijden (of stap niet op de voetschakelaar, druk met beide handen op de snijknop en het papier

houder begint het papier te drukken en begint vervolgens te snijden nadat hij op de papier. Als er een fout wordt gevonden, laat dan de knop los, het mes en de pers zullen keren automatisch terug naar hun oorspronkelijke positie en blijven drukken en

vasthouden als er geen fout is. De snijknop wordt gebruikt om de grootte van de eerste te snijden mes van 60,0 mm en druk vervolgens op de snijtoets om het mes te snijden tweede mesmaat van 110,0 mm.Na het snijden van het eerste mes en het tweede mes, blijf op de snijtoets drukken om automatisch terug te keren naar de eerste mes 60.0.

Knippen en herhalen totdat de knipvolgorde is voltooid (het is ongeldig om (zelf boeken duwen in de bisectiemodus). ÿ Snelkoppelingsmodus

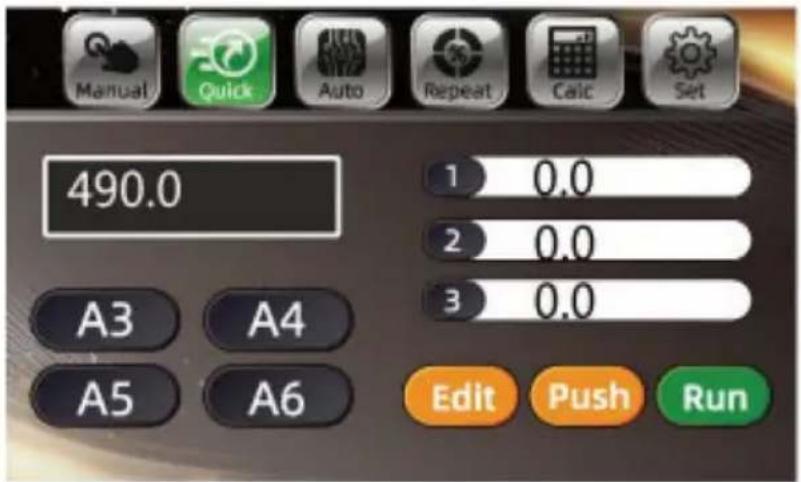

Klik op de snelkoppeling om over te schakelen naar

snelkoppelingsmodus. Verschillende

algemene standaardmaten

verschijnen. Klik op de gewenste maat en de papierduwer zal

automatisch naar de eerste duwen

grootte, zoals weergegeven in de afbeelding.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

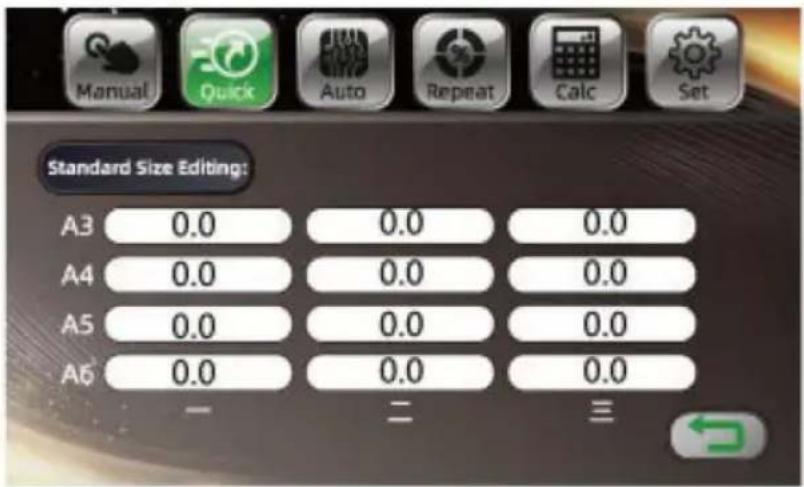

Om de grootte te bewerken, klikt u op Bewerken

modus, klik op standaardformaat bewerken om de wijziging in te voeren

interface. Klik na de wijziging op het return-icoon, zoals weergegeven in de afbeelding.

Standard Size Editing: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 — — —

Basisregelgeving

ÿ Aanpassing van de maatcorrectie

Als u vindt dat de maat niet klopt, zet dan eerst de machine uit en druk op de

reset de sleutel na het opstarten, als er een probleem is, doe dan het volgende; schakel de

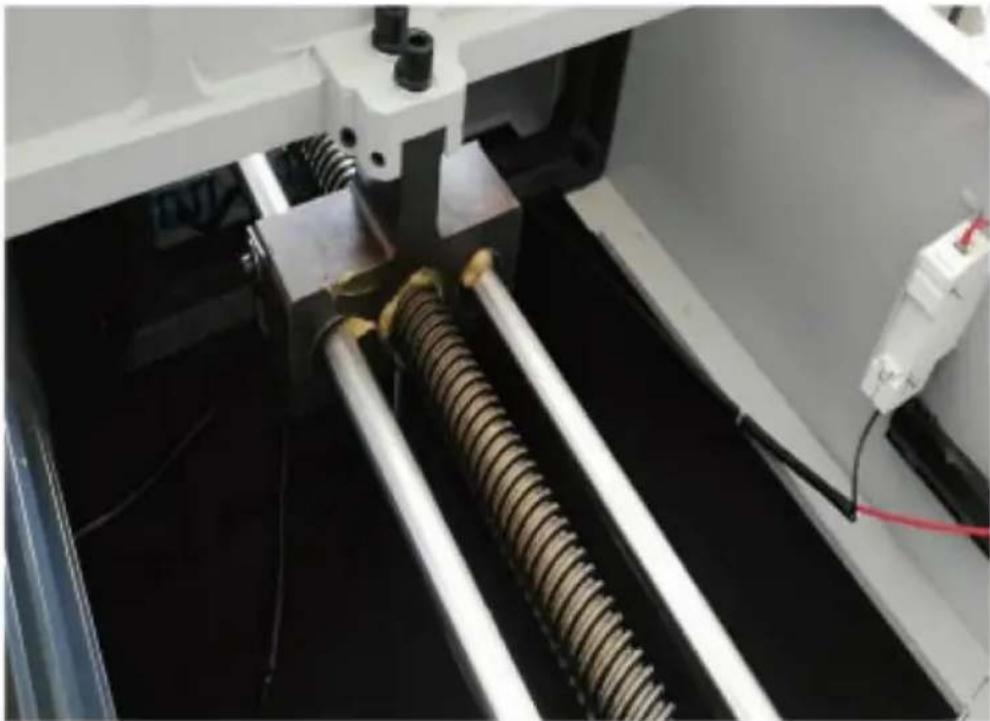

voeding, verwijder de kap van de machine en controleer of er

vreemd voorwerp vast op de transmissieschroef.

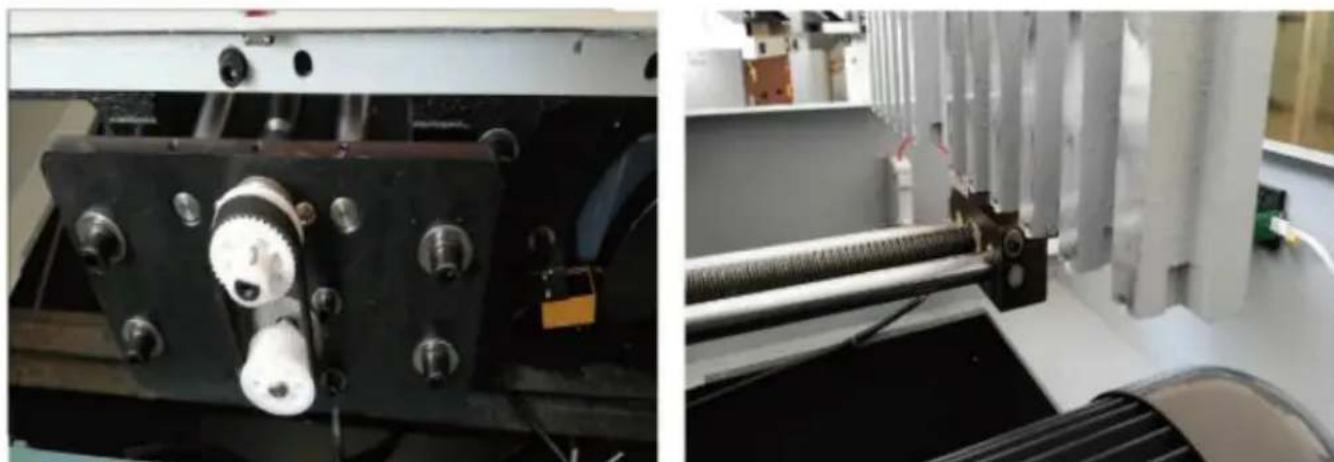

Controleer de stappenmotor, verwijder de voorklep, synchroniseer de poelie en controleer of de synchronisatie goed vastzit; pas de limietplaat op de moer aan, deze kan heen en weer worden gedraaid totdat de weergavegrootte overeenkomt met de liniaal, en draai vervolgens de bevestigingsschroef vast.

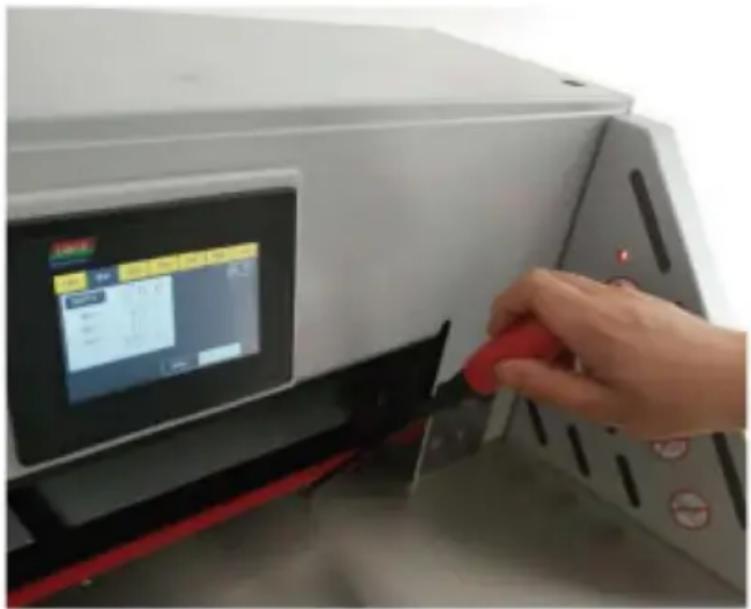

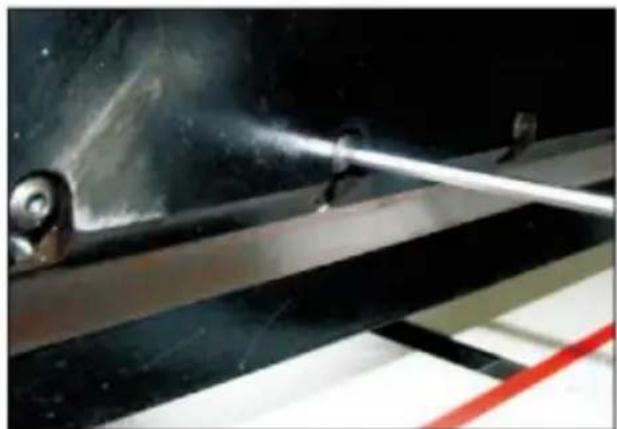

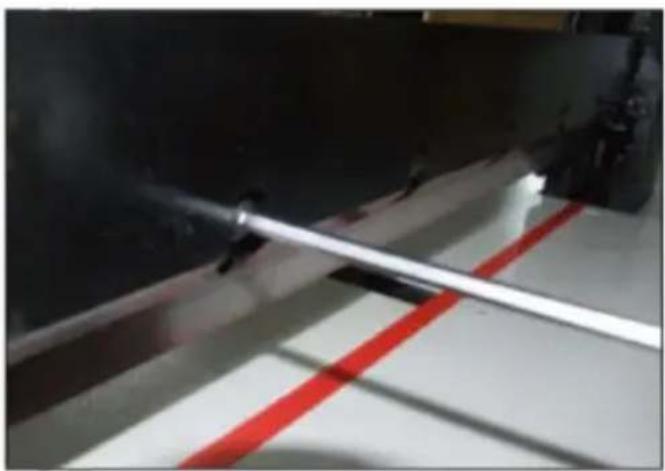

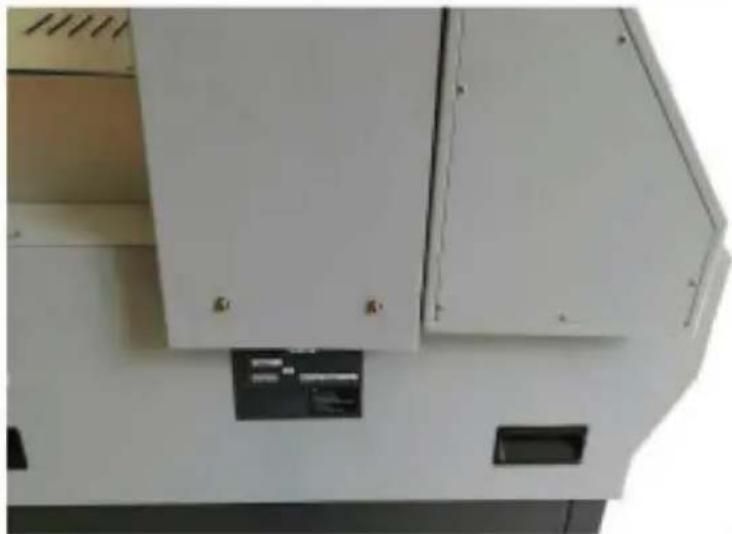

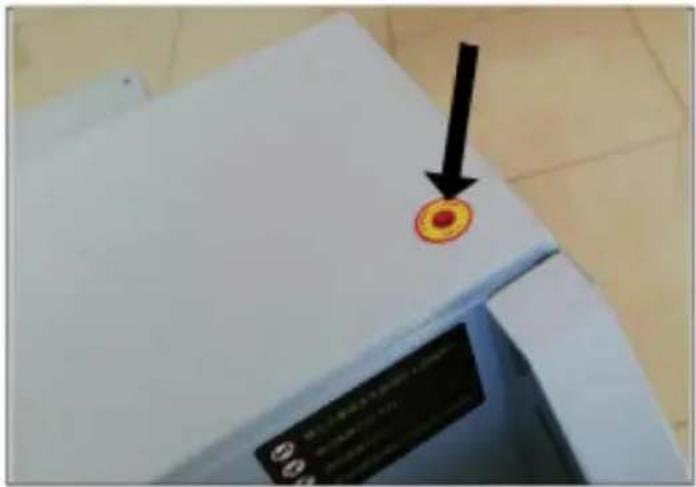

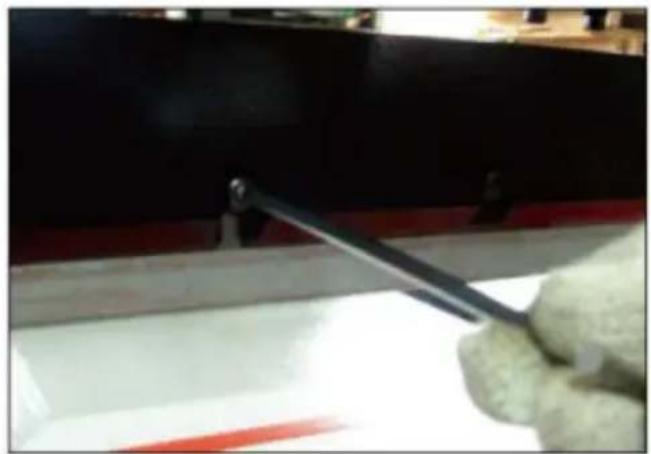

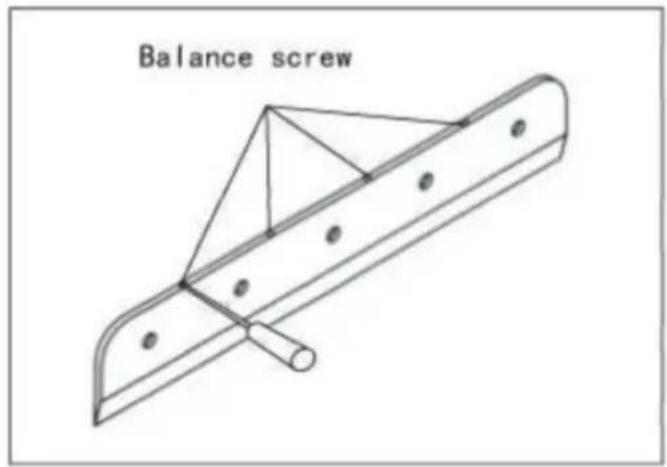

ÿ Snijvlak afstellen Stel

eerst de snijdiepte-fijnafstelling in (stel het dieptebereik in op ongeveer 5 mm) of verander het snijvlak van het mes; verdiep met de klok mee en tegen de klok in.

Als het niet lukt om met de fijnafstelling van de snijdiepte een stuk papier af te snijden, kunt u alleen de stelschroef voor de snijdiepte afstellen. Verwijder de bevestigingsschroeven aan beide uiteinden van de bovenkap en verwijder de bovenkap.

Draai de borgschroeven van de 7 M6-bladen los die op de meshouder zijn bevestigd. En pas d bladdiepte aan het bovenste uiteinde van de gereedschapshouder aan om de balansschroeven aan te passen. Over het algemeen is het passend om de snijder aan te passen om in het mesblok te snijden 0,5 mm.

Draai de borgschroef op de gereedschapshouder vast, dek deze af en bevestig deze. Probeer met ee stuk papier te snijden. Als het snijden ononderbroken is, kunt u de instelling opnieuw afstellen volgens de bovenstaande stappen.

ÿ Vervangen van het mes (volg de stappen zorgvuldig)

Open het bovenste deksel; draai de borgschroeven met openingen op de

gereedschapshouder los en verwijder ze, draai de twee snijschroeven met de klok mee in de openingen en zet de borgschroeven vast.

Verwijder de overige borgschroeven van de gereedschapshouder; draai de twee snijschroeven een halve slag tegen de klok in en verwijder het zaagblad naar beneden.

Draag handschoenen of wikkel het lemmet in een doek en bewaar het in de messendoos om krassen te voorkomen.

Haal een nieuw mesje eruit, let op de veiligheid, het mesje is naar buiten gericht. Voordat u het mesje monteert, maakt u het mesje los aan de bovenkant van de meshouder op de meshouder, draait u het vast en bevestigt u het met de schroever Vervolgens stelt u het mesje in volgens de methode voor het instellen van de snijdiepte

Nadat het mes is verpakt, ga dan naar een professionele messenslijper om de slijpkwalite controleren. Let op: een bot mes kan papier niet goed snijden en dik papier of karton wordt vaak gesneden. Het is gemakkelijk om het mes bot te maken. Als blijkt dat de kwaliteit en nauwkeurigheid van het snijden niet te vinden zijn in de plaats van deze snijder. Wanneer de ingestelde standaard consistent is, moet het mes worden vervangen en moet er te allen tijde een vervangend mes bij de hand worden gehouden. Het kan het werk soepel laten verlopen. Wanneer u het mes moet vervangen. Zorg ervoor dat u het vervangt volgens het mes. De beschreven stappen zijn correct. Om letsel te voorkomen, moet het vervangen van het mes voorzichtig en zorgvuldig worden uitgevoerd. en er moet aandacht worden besteed aan veiligheid.

ÿ Mesafstelling Het mes

heeft 4 zijden, elke zijde kan twee keer gebruikt worden en kan 8 keer hergebruikt worden. Als u merkt dat het mes te diep zit, moet u het mes afstellen of vervangen. Vervang het mes er zitten halfronde, holle gaten aan beide zijden van het mes en gebruik een schroevendraaier om het mes te plaatsen en eruit te wrikken.

Let op: Bij het vervangen van het mes zijn enkele aanpassingen aan het mes zelf nodig. Als het mes te ver uitsteekt, kan dit niet alleen de meshouder beschadigen, maar ook de slijtage van het mes versnellen.

Smering en onderhoud

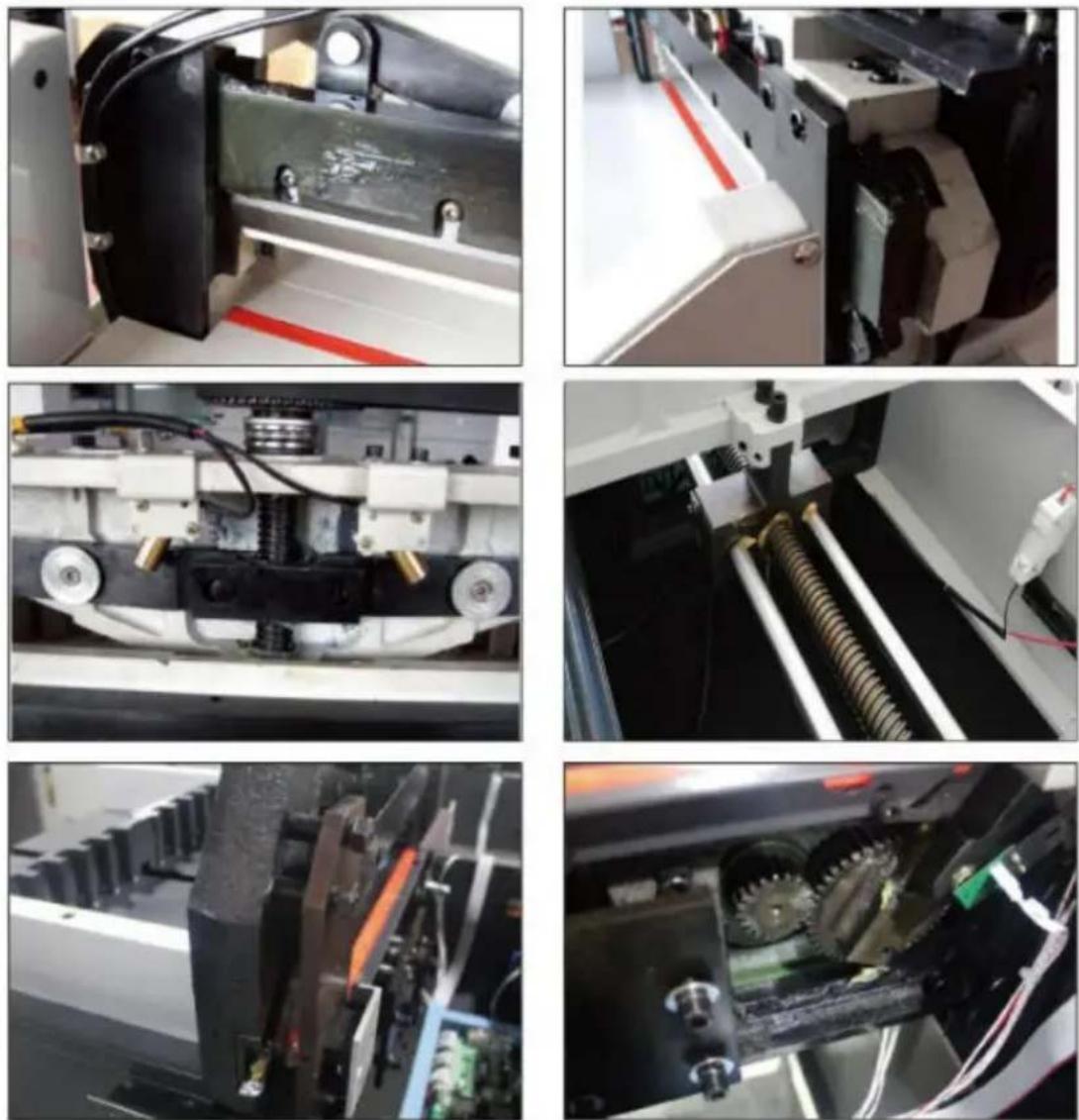

1. Smering De

machine moet de kap elke maand openen, de reiniging controleren, de onderdelen vastzetten en de transmissieonderdelen eenmaal per maand smeren. Wees voorzichtig om te voorkomen dat er smeerolie op elektrische circuits of elektronische componenten druppelt bij het tanken; om storingen te voorkomen.

2. Onderhoud

Tijdens het werk is het verboden om niet-snijdende voorwerpen op de machine te leggen, om te voorkomen dat harde voorwerpen in het mes komen en de snijder beschadigen. Gebonden boeken moeten voorkomen dat er nietjes in het snijgebied komen om de snijder niet te beschadigen. Veeg na het werk elke dag de machine schoon, verwijder vuil en schakel de stroomtoevoer uit.

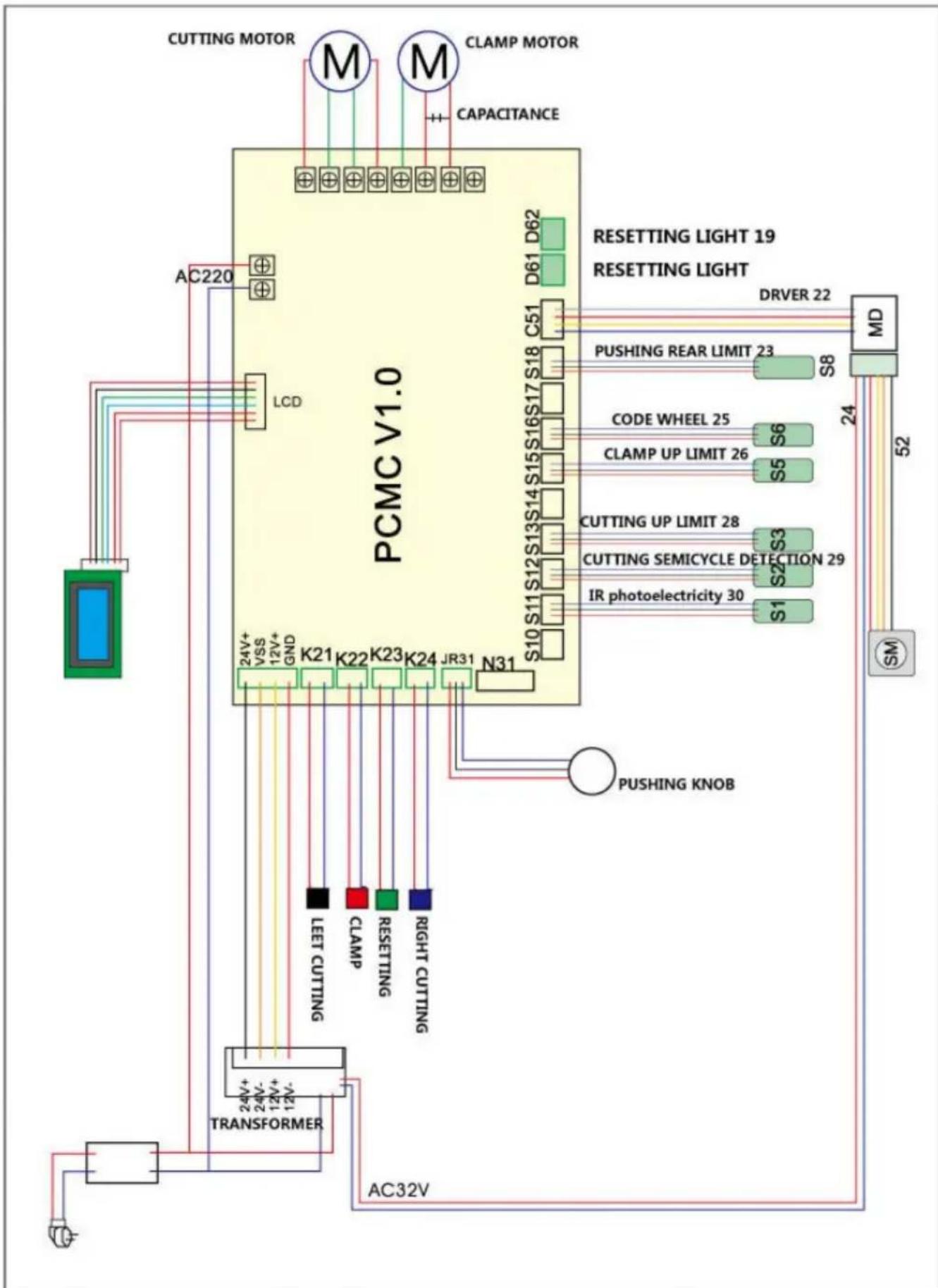

1. Bijgevoegde tekeningen

Veelvoorkomende fouten en hoe ze te verhelpen

Fout	Fenomenen	Oplossing
Het papier snijden is niet gelijkmatig of de snijmaat is niet nauwkeurig	Het snijpapier is ongeëvenaard en heeft grote en heeft een grote afwijking	Verwijder de offset van de achteraanslagpositie en draai de bevestigingsschroef los om de hoek van het duwbord aan te passen.
Het mes kan niet worden gereset of beweegt continu op en neer	Alle knoppen zijn ongeldig en kunnen het mes niet bedienen	1. De sensorische positie is verplaatst of beschadigd.2. Het moederbord is beschadigd Controleer
Het venster kan niet worden weergegeven of wordt verkeerd weergegeven of kan niet worden weergegeven	Aan/uit-knoppen zijn ongeldig	het displaybord, het moederbord van de elektrische apparatuur en de circuitonderdelen 1. Controleer
Digitaal gestuurd circuit beschadigd	Het papier-duwgedeelte kan niet werken	de stappenmotor, de driver 2. Controleer of het circuit van het moederbord beschadigd is 1.
Alarm voor weergave E-1	De knop is ongeldig en de snijactie stopt	Controleer de flitser 2. Controleer het besturingspaneel
Alarm voor weergave E-2	Normaal snijden, maar het mes kan niet terugkeren naar de oorspronkelijke positie	1. Controleer de limietsensor op het messenrek. 2. Controleer het bedieningspaneel. 1.
Alarm voor weergave E-4	Druk op plank retour abnormaal	Controleer de limietsensor op het persrek.2. Controleer het moederbord
Alarm voor weergave E-5	Het persen is abnormaal 1.	Controleer de persmotorcode-wielsensor.2. Controleer het moederbord
Alarm voor weergave E-6	Normaal snijden, maar de papierduwer kan de snelheid niet beperken en aanpassen	1. Controleer de sensor voor de achterwaartse kalibratie van de persmotor.2. Controleer het moederbord

E-2: fout voor freesmotorcode-wielsensor

E-4:6fout bij het indrukken van de bovenste limietsensor

E-5: fout bij het indrukken van motorcode-wielsensor

E-6: fout bij reset sensor
