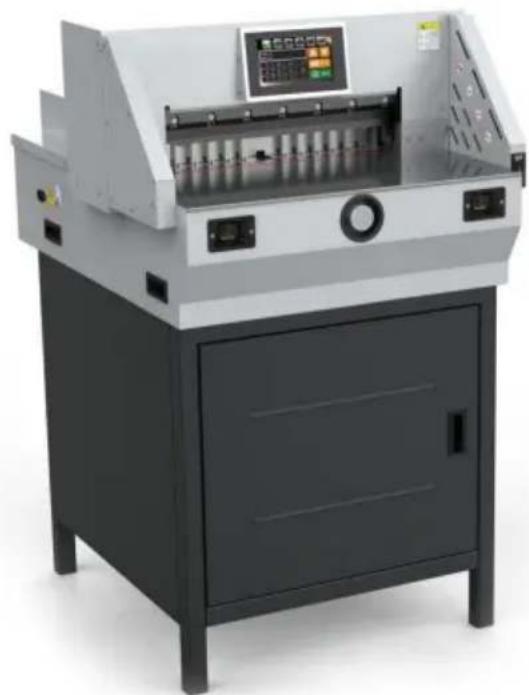

Elektryczna obcinarka do papieru

NR MODELU: E490T

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przed użyciem produktu należy uważnie przeczytać tę instrukcję. Nieprzestrzeganie jej może spowodować poważne obrażenia. ZACHOWAJ TĘ INSTRUKCJĘ

Ostrzeżenie: Ten rodzaj maszyny jest przeznaczony wyłącznie do cięcia

zadrukowanego papieru, książek i miękkiej skóry. Zabrania się cięcia arkuszy metalu lub innych twardych przedmiotów, gdyż może to wpłynąć na jakość pracy maszyny.

Zabraniaj dzieciom obsługi maszyny.

Trzymaj rękę pod ostrzem

Nie wyciągaj i nie transportuj ostrza bez zabezpieczenia.

Nie przecinaj materiałów ręcznych ani drzazgowych.

Należy używać gniazdka z podłączonym przewodem uziemiającym.

Notatka:

Aby uzyskać więcej informacji na temat użytkowania maszyny do cięcia papieru sterowanej numerycznie, należy najpierw uważnie przeczytać tę specyfikację.

pomóc Ci zwiększyć wydajność pracy, zdać sobie sprawę z maszyny

Własność, wtedy maszyna będzie miała najlepsze efekty cięcia, będzie to również korzystne dla konserwacji maszyny i może wydłużyć jej żywotność.

Ostrzeżenie dotyczące bezpieczeństwa

1. Otwórz pudełko i sprawdź

Kiedy otwierasz opakowanie maszyny, najpierw powinieneś sprawdzić maszynę i odpowiednie akcesoria. Skontaktuj się ze sprzedawcą lub firmą, jeśli są jakieś uszkodzenia lub braki.

•1 zestaw silnika głównego •1 zestaw podwozia •1 instrukcja obsługi
•1 zestaw narzędzi •4 śruby do demontażu narzędzi •1 certyfikat
•1 ostrze i 1 przewód zasilający •1 certyfikat gwarancyjny

2. Instalacja maszyny

Otwórz drewnianą skrzynię, wyjmij obudowę maszyny i wykręć śruby mocujące płytę bazową głównej maszyny;

Obudowę maszyny należy zmontować całkowicie, a śruby powinny być mocno dokręcone.

3. Warunki środowiskowe.

Maszynę należy umieścić w czystym środowisku pracy. Chronić przed bezpośrednim działaniem promieni słonecznych i wiatru.

Temperatura pracy

środowisko: 10-30°C, nie powinno przekraczać 32°C;

Poziom wilgotności środowiska pracy: 50–80% Podłącz prawidłowo przewód uziemiający.

4. Specjalne sugestie

Pamiętaj, że tylko jeden profesjonalny operator może obsługiwać maszynę. maszyna;

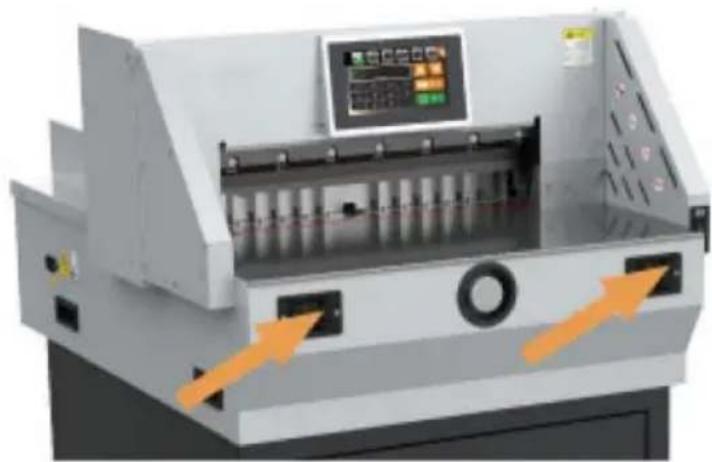

Podczas cięcia przyciski należy obsługiwać obiema rękami;

Nie należy demontować osłony zabezpieczającej na podczerwień.

Wkładając ręce lub inne przedmioty w obszar cięcia, najpierw należy odciąć zasilanie;

Podczas wymiany ostrzy należy ściśle przestrzegać instrukcji wymiany ostrzy. instrukcja;

Nie wolno ponownie wyposażać konstrukcji i obwodu maszynę samodzielnie.

DANE TECHNICZNE

Model	E490T
Ocena(y)	AC110V, 60Hz, 1200W AC220V, 50Hz, 1200W
Maksymalna długość cięcia	490 mm
Minimalna długość cięcia	30mm
Grubość cięcia	80mm
Wymiary produktu(Dł. x Szer. x Wys.)	920*770*1240 mm
Rozmiar opakowania(Dł. x Szer. x Wys.)	810*1050*910mm
Masa netto (kg)	130
Masa brutto (kg)	183,5

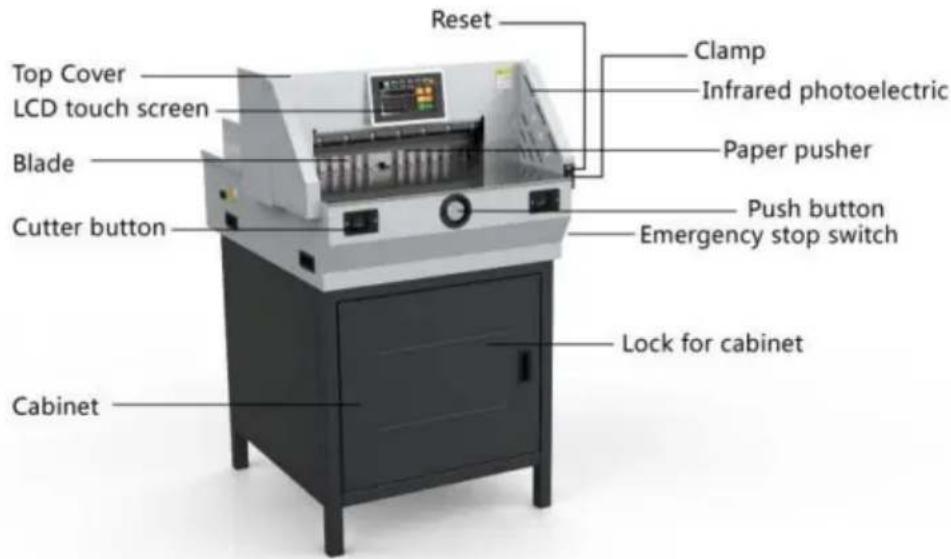

Opis części

Schemat działania obcinarki do papieru.

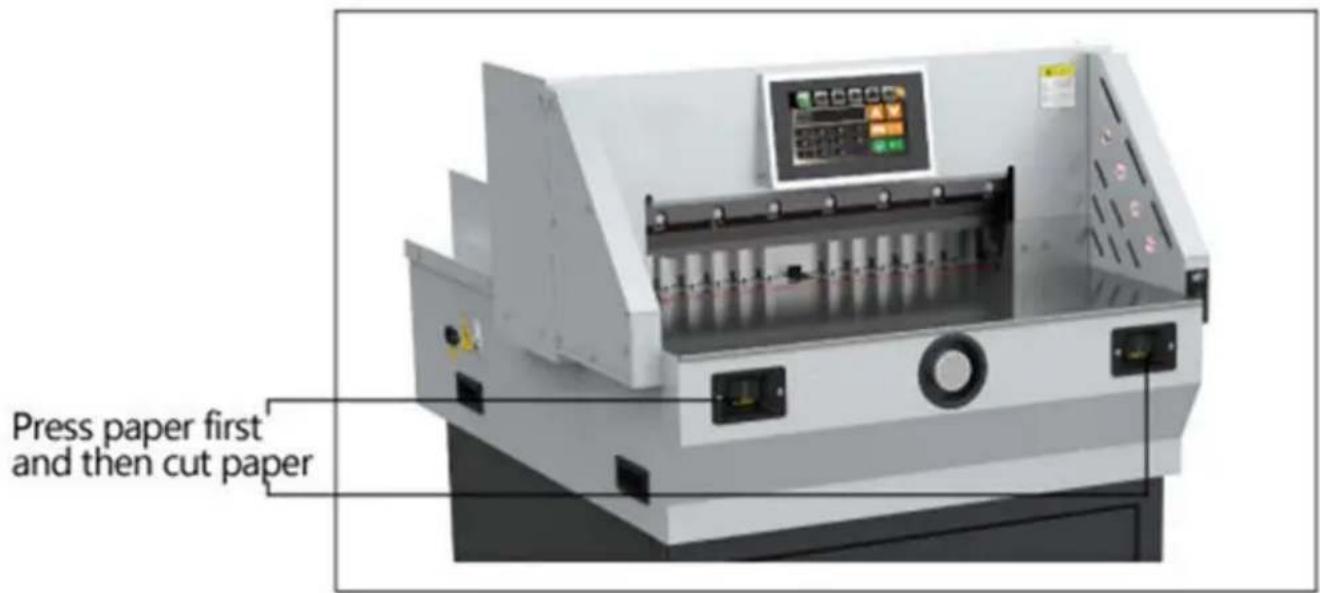

Włącz zasilanie, włącz przełącznik powietrza, włącz pokrętło zatrzymania awaryjnego, a maszyna zostanie włączona. Popychacz papieru powróci do stanu roboczego. Prawidłowy sposób obsługi maszyny jest następujący: osoba stoi z przodu maszyny, naprzeciwko gilotyny do papieru, lewa ręka obsługuje przycisk po lewej stronie, a prawa ręka obsługuje przycisk po prawej stronie, jak pokazano na rysunku.

Podstawowa obsługa i regulacja

1. podstawowa obsługa

Włączanie zasilania

Przed uruchomieniem maszyny sprawdź, czy na maszynie znajdują się inne przedmioty i wyczyść je. Podłącz zasilanie: Ustaw wyłącznik zabezpieczający urządzenie w pozycji „włączone”, włącz zasilanie, na ekranie NC/LCD wyświetl się wskaźnik położenia, a popychacz papieru zostanie automatycznie skalibrowany, co oznacza, że zasilanie jest normalne.

Instrukcja obsługi gilotyny do papieru z ekranem dotykowym 1.

Istnieją trzy tryby przesuwania papieru, o rozmiarze 285 mm

dmuchnak:

a. Tryb ręczny

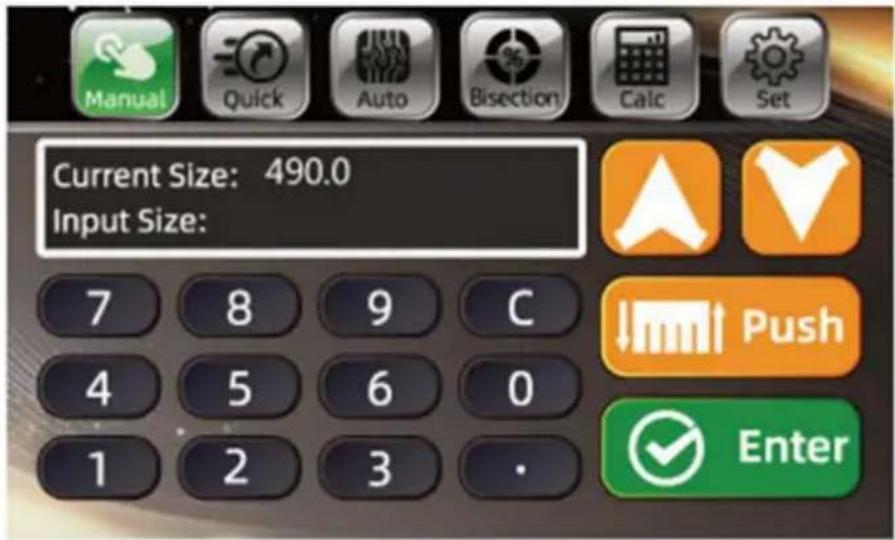

Naciśnij przycisk Manual, aby przełączyć się na model Manual, jak na zdjęciu. Istnieją dwa sposoby wprowadzania rozmiaru. Pierwszym sposobem jest użycie elektrycznego pokrętła sterującego (jednak jest to bardzo powolne, ponieważ pokrętło sterujące służy jedynie do dokładnego dostrajania. Nie zaleca się korzystania z tego sposobu). Drugim sposobem jest naciśnięcie przycisku 360 (jako rozmiar dmuchawy) i wyczyszczenie go. Drugim sposobem jest wprowadzenie wartości 2850 i wprowadzenie ikony, a tylny ogranicznik przejdzie do pozycji 285,0 mm.

1. Położ książki lub papier tak, aby można było je przyciąć, a następnie pochyl je w lewo;

1. Po wprowadzeniu rozmiaru rozpocznij cięcie, a następnie naciśnij dwa przyciski CUT w tym samym czasie, po czym zacisk opada. Kiedy coś pójdzie nie tak

źle. przestań naciskać dwa przyciski CUT i naciśnij zacisk

i ostrze wracają na górę. Po potwierdzeniu, że papier jest w odpowiednim miejscu, naciśnij dwa przycięte guziki, aby dokończyć cięcie.

Po zakończeniu cięcia popychacz papieru przesuwa książkę

out (ustawiono automatyczne cięcie push). Cały proces cięcia jest

ukończone. Aby kontynuować inne cięcia, wystarczy powtórzyć powyższe czynności kroki b.

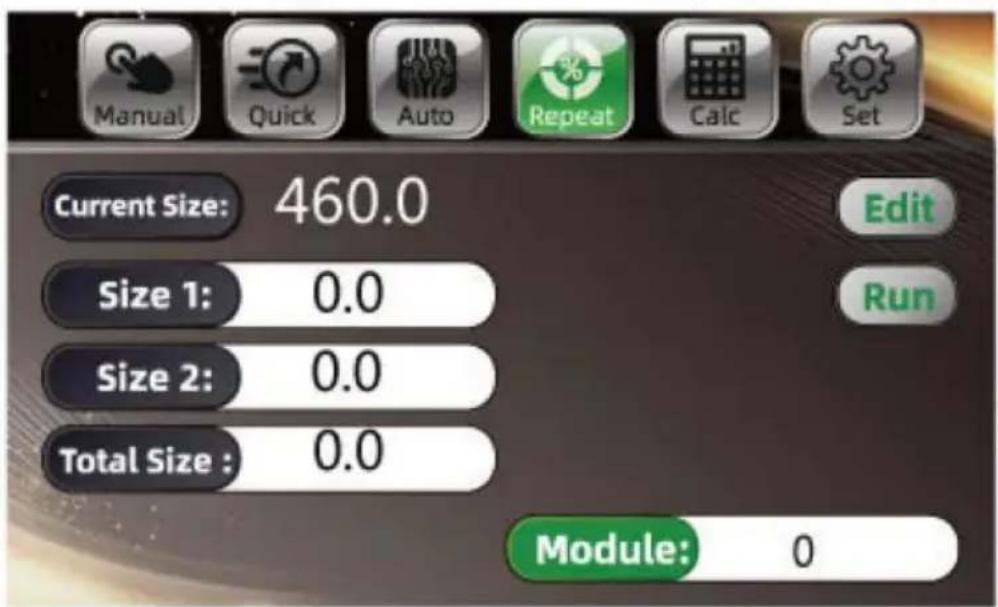

Tryb segmentacji

Kliknij, aby przełączyć się na tryb podziału, kliknij OK, a popychacz papieru zostanie uruchomiony.

automatycznie przesunięte do pierwszego rozmiaru. Kiedy trzeba edytować

wymiary, kliknij tryb programowania, aby wejść do pierwszego zestawu

tryby programowania, jak pokazano na rysunku. Należy zmodyfikować dane. Kliknij Edytuj, kliknij Podziel Edytuj, przełącz Podziel Edytuj, przełącz Okno dialogowe, zmodyfikuj dane. Potwierdź powrót.

Wsuń wycięty papier lub książkę i położ ją po lewej stronie, tak aby wyrównać ją z linijką. Rozpocznij cięcie po wprowadzeniu rozmiaru. Najpierw naciśnij przyciski RESET, a następnie naciskając jednocześnie dwa przyciski CUT, następnie uruchamia się prasa papierowa w dół. Gdy coś pójdzie nie tak, przestań naciskać dwa przyciski CUT i naciśnij przycisk Papier i ostrze wróć do góry. Po potwierdzeniu papier jest w porządku, naciśnij dwa przyciski cięcia, aby zakończyć cięcie.

Po pierwszym cięciu ogranicznik automatycznie przesuwa się do następnego rozmiaru.

Kontynuuj naciskanie przycisku cięcia , zakończyć cięcie zgodnie z kolejnością wiązania.

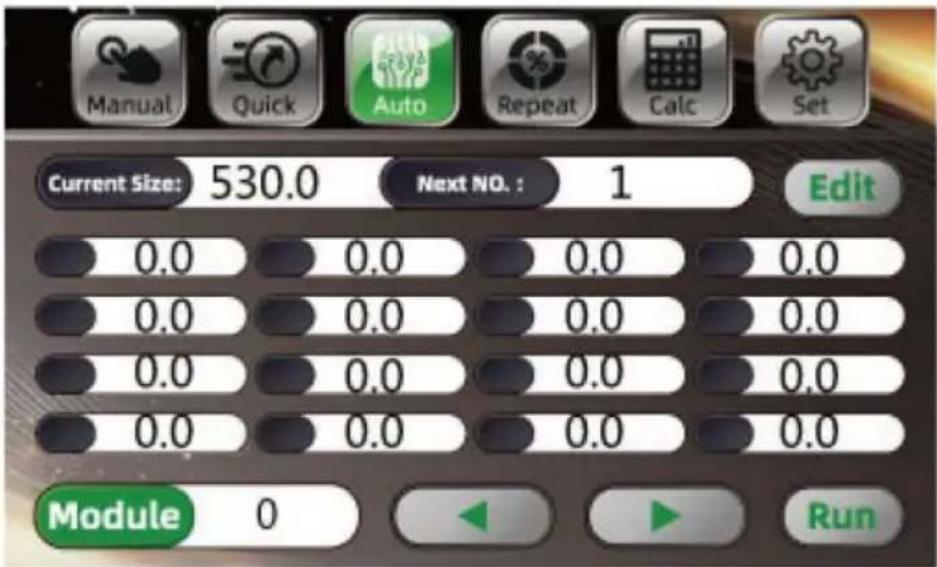

Instrukcje obsługi trybu automatycznego

Kliknij Auto w tryb automatyczny, jest dużo daty, jak wydmuchane zdjęcie. I

Trzask

aby przewrócić stronę. Jeśli trzeba zmienić datę, edytuj ją w Autoedycji

interfejs. Kliknij

strona lub zmień grupy jako obraz.

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Kliknij opcję sterowania programem, aby przejść do trybu sterowania programem, jak pokazano na rysunku. na powyższym rysunku widać dużo listy danych, kliknij aby zmienić stronę, kliknij Edytuj aby wprowadzić dane cięcia i wprowadzić dane wejściowe.

Po wprowadzeniu danych kliknij Edytuj, aby ponownie zapisać dane, a następnie kliknij Zmień moduł, aby przełączaj dane różnych modułów. Po kliknięciu ,papierowy popychacz będzie przesuń do odpowiedniego rozmiaru, wciśnij i odetnij papier lub książkę i umieść papier lub książka po lewej stronie, która znajduje się blisko linijki.

Po ustawieniu rozmiaru wsuń papier do wycinania lub książkę i ułoż papier lub książkę po lewej stronie, tak aby krawędź była wyrównana z linijką.

Po potwierdzeniu rozmiaru, papier może zostać przycięty. Naciśnij przełącznik nożny i prasa do papieru zaczyna dociskać papier, naciśnij przycisk cięcia

obiema rękami naciśnij papier, aby rozpocząć cięcie (lub nie stawaj na nim)

przełącznik nożny, naciśnij przycisk cięcia obiema rękami, a papier

uchwyt zaczyna dociskać papier, a następnie po dociśnięciu zaczyna ciąć

papier. Jeśli zostanie znaleziony jakiś błąd, zwolnij przycisk, nóż i docisk zostaną automatycznie powracają do pierwotnej pozycji, a naciskanie trwa nadal

przytrzymaj, jeśli nie ma błędu. Przycisk cięcia służy do cięcia rozmiaru pierwszego noż o długości 60,0 mm, a następnie kontynuuj naciskanie przycisku cięcia, aby przeciąć drugi noż o średnicy 110,0 mm. Po przecięciu pierwszego i drugiego noża noż, kontynuuj naciskanie przycisku cięcia, aby automatycznie powrócić do pierwszego noż 60,0.

Wytnij i powtórz, aż sekwencja cięcia zostanie ukończona (nie jest to możliwe).

przesuwaj książki samodzielnie w trybie podziału). Tryb

skrótu

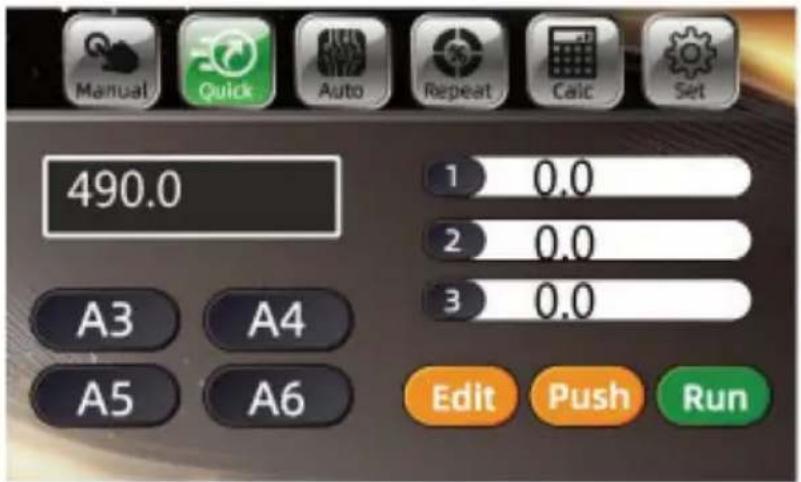

Kliknij skrót, aby przejść do tryb skrótu. Kilka

typowe rozmiary standardowe

pojawi się. Kliknij wymagany rozmiar, a popychacz papieru zostanie uruchomiony automatycznie przesuń do pierwszego rozmiar, jak pokazano na rysunku.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

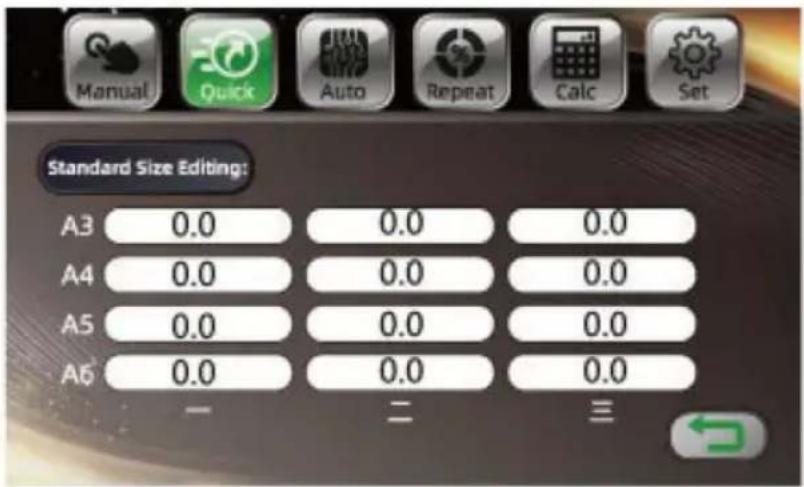

Aby edytować rozmiar, kliknij Edytuj tryb, kliknij standardowy rozmiar edytuj aby wprowadzić modyfikację interfejs. Po modyfikacji kliknij ikonę powrotu, jak pokazano na rysunku.

Standard Size Editing: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 - - = ≡

Podstawowe regulacje

Regulacja korekcji rozmiaru

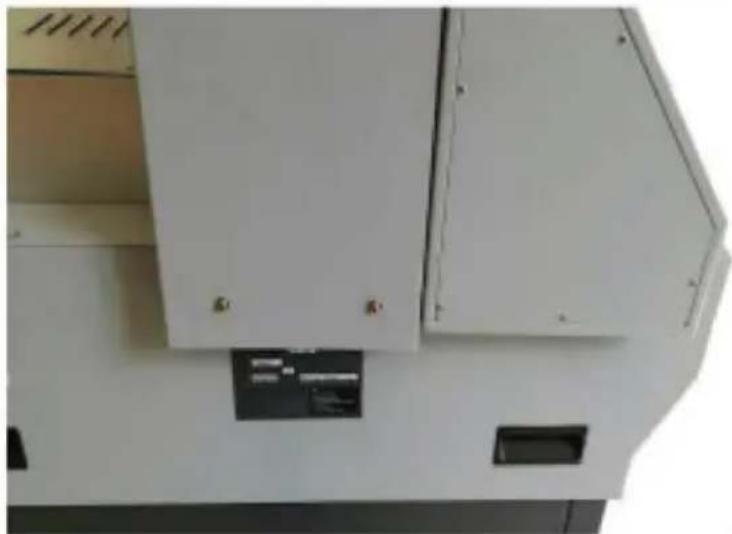

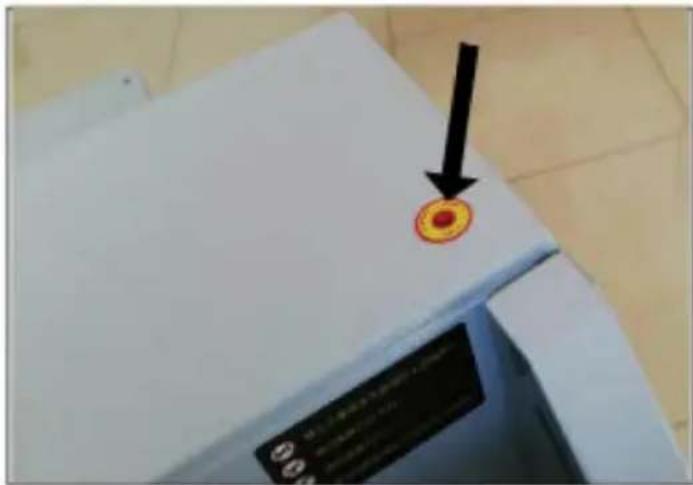

Jeśli okaże się, że rozmiar jest niewłaściwy, najpierw wyłącz maszynę i naciśnij przycisk po uruchomieniu należy zresetować kluczyk, jeśli wystąpi jakiś problem, należy wykonać następujące czynności: odciąć zasilanie zasilanie, zdejmij pokrywę maszyny i sprawdź, czy nie ma żadnych ciało obce utknęło w śrubie skrzyni biegów.

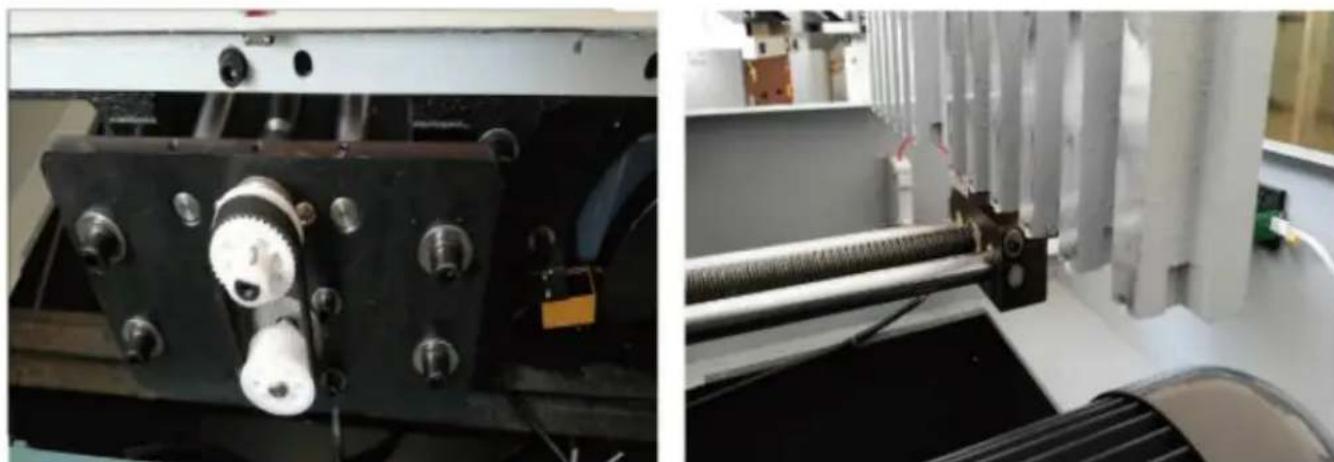

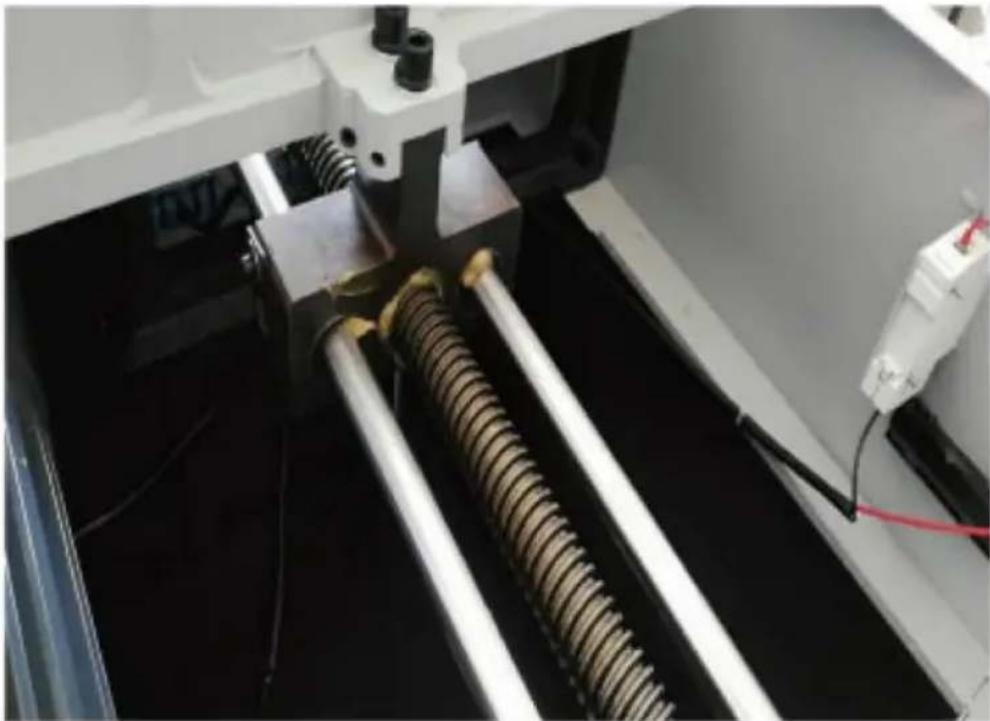

Sprawdź silnik krokowy, zdejmij przednią pokrywę, zsynchronizuj koło pasowe i upewnij się, że synchronizacja jest prawidłowo ustawiona; wyreguluj płytkę ograniczającą na nakrętce, którą można regulować w przód i w tył, aż rozmiar wyświetlacza będzie odpowiadał linijce, a następnie zablokuj śrubę mocującą.

Regulacja frezu Najpierw

należy wyregulować urządzenie do precyzyjnej regulacji głębokości frezu (zakres regulacji głębokości wynosi około 5 mm) lub zmienić powierzchnię tnącą ostrza; pogłębiać zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.

Jeśli regulacja głębokości cięcia nie pozwala na odcięcie kawałka papieru, można wyregulować jedynie śrubę wyrównującą głębokość cięcia. W tym celu należy odkręcić śruby mocujące na obu końcach górnej pokrywy i zdjąć górną pokrywę.

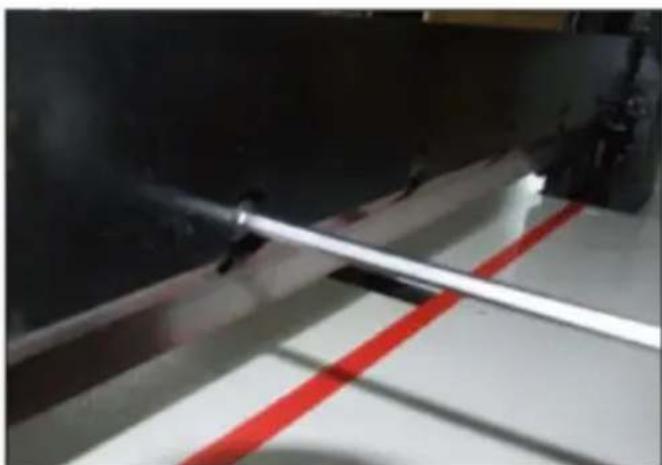

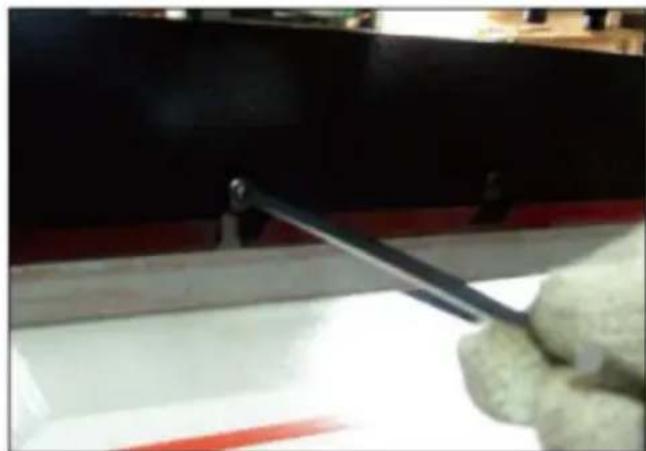

Poluzuj śruby blokujące 7 ostrzy M6 zamocowanych na uchwycie noża. I wyreguluj głębokość ostrza na górnym końcu uchwytu narzędzia, aby wyregulować śruby wyważające. Zasadniczo, właściwe jest wyregulowanie noża tak, aby ciąć w podkładkę noża 0,5 mm.

Dokręć śrubę blokującą na uchwycie narzędzia, przykryj i zamocuj; spróbuj ciąć za pomocą kartki papieru; jeśli cięcie jest ciągłe, możesz je ponownie wyregulować, postępując zgodnie z powyższymi krokami.

Wymiana ostrza (proszę dokładnie wykonać poniższe czynności)

Otwórz górną pokrywę, poluzuj i wyjmij śruby blokujące z otworami w uchwycie narzędzia, wkręć dwie śruby tnące w otwory zgodnie z ruchem wskazówek zegara i zabezpiecz blokadę.

Wyjmij pozostałe śruby blokujące z uchwytu narzędzia; przekręć dwie śruby tnące o pół obrotu w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij ostrze, kierując je w dół.

Aby uniknąć zarysowań, należy założyć rękawiczki lub owinąć ostrze szmatką i schować je do pudełka na noże.

Wyjmij nowe ostrze, zwrócić uwagę na bezpieczeństwo, ostrze powinno być skierowane na zewnątrz. Przed zamontowaniem ostrza poluzuj ostrze na górnym końcu uchwytu noża na uchwycie noża, dokręć je i zamocuj śrubami po kolei, a następnie wyreguluj zgodnie z metodą regulacji głębokości cięcia.

Po spakowaniu ostrza, udaj się do profesjonalnego punktu ostrzenia noży, aby upewnić się co do jakości ostrzenia. Uwaga: tępy nóż nie może prawidłowo ciąć papieru, a gruby papier lub tektura są często cięte. Łatwo stępić ostrze. Jeśli okaże się, że jakość i dokładność cięcia nie są dostępne w miejscu tego noża. Gdy ustawiony standard jest spójny, ostrze należy wymienić, a zapasowe ostrze musi być zawsze pod ręką. To sprawi, że praca będzie przebiegać płynnie. Gdy trzeba wymienić ostrze, należy je wymienić zgodnie z ostrzem. Opisane kroki są prawidłowe. Aby uniknąć obrażeń, wymianę ostrza należy wykonywać ostrożnie i ostrożnie. Należy również zwrócić uwagę na bezpieczeństwo.

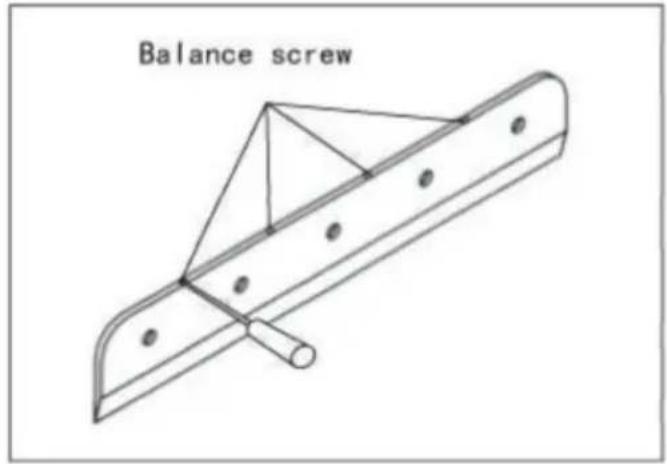

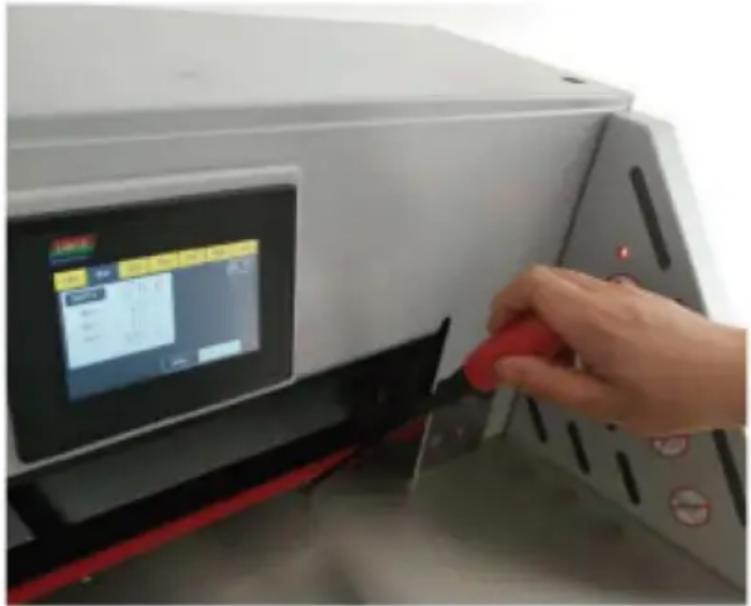

Regulacja ostrza Ostrze

ma 4 strony, każdą stronę można użyć dwukrotnie, można je poddać recyklingowi 8 razy, aby stwierdzić, że ostrze jest zbyt głębokie, należy wyregulować lub wymienić ostrze; wymień ostrze, po obu stronach ostrza znajdują się półkoliste wkłęsłe otwory. Użyj śrubokręta, aby włożyć i podważzyć ostrze.

Uwaga: Podczas wymiany ostrza konieczne są pewne regulacje samego ostrza. Jeśli ostrze wystaje zbyt głęboko, może to nie tylko uszkodzić uchwyt ostrza, ale również przyspieszyć zużycie ostrza.

Smarowanie i konserwacja

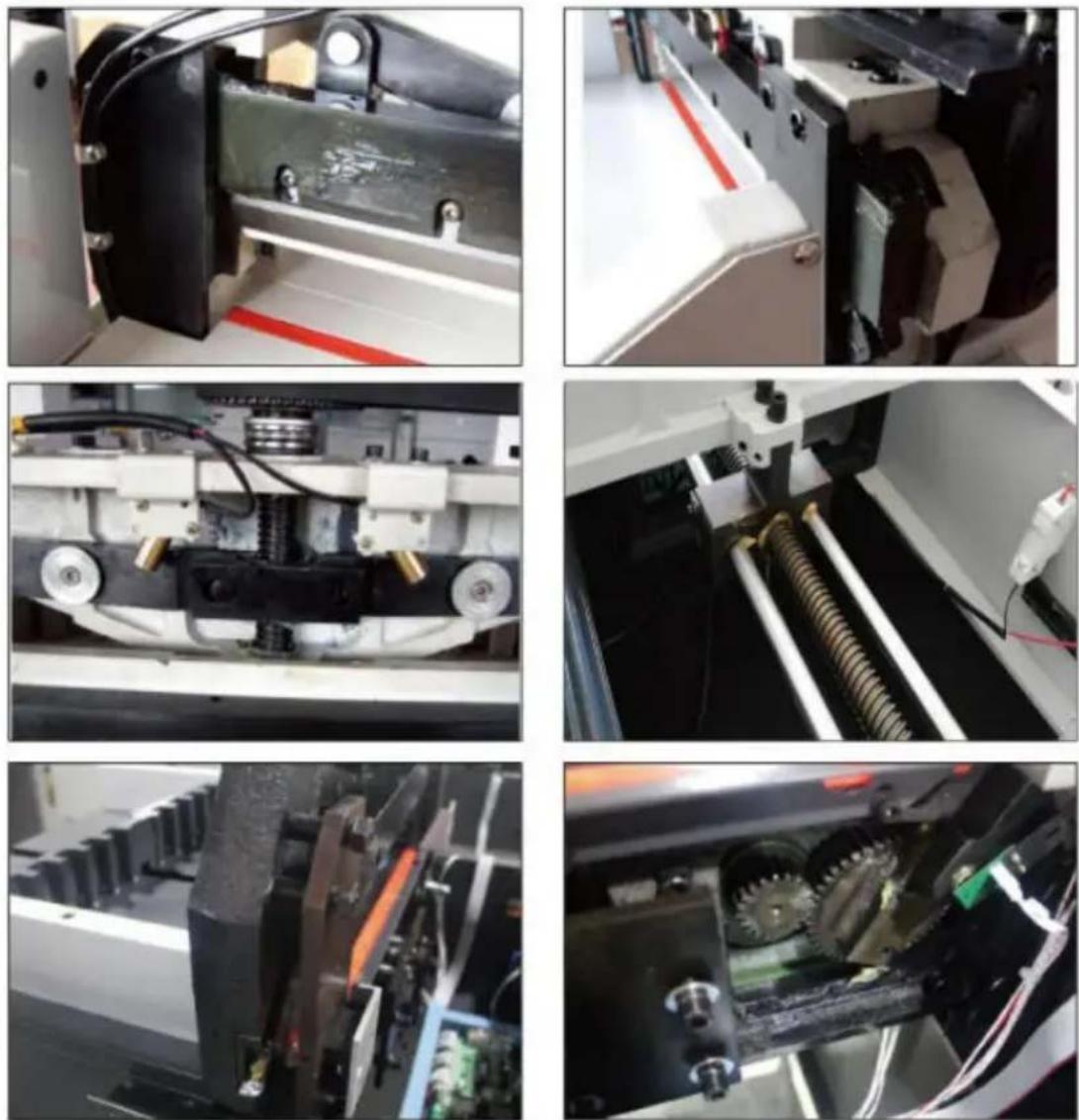

1. Smarowanie

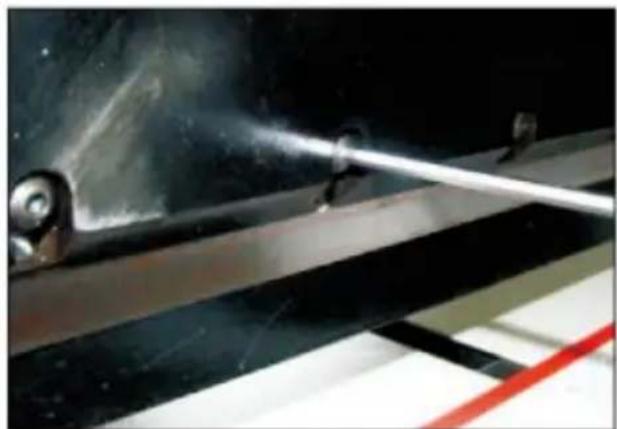

Maszyna powinna otwierać pokrywę co miesiąc, sprawdzać czyszczenie, mocować części i smarować części przekładni raz w miesiącu. Należy uważać, aby nie dopuścić do kapania oleju smarującego na obwody elektryczne lub elementy elektroniczne podczas tankowania; w celu uniknięcia awarii.

2. Konserwacja

Podczas pracy zabrania się umieszczania na maszynie przedmiotów nietnących, aby zapobiec przedostaniu się twardych przedmiotów do noża i uszkodzeniu noża. Książki oprawione powinny unikać wnoszenia zszywek do obszaru cięcia, aby nie uszkodzić noża. Po zakończeniu pracy każdego dnia wytrzyj maszynę, usuń zanieczyszczenia i odłącz zasilanie.

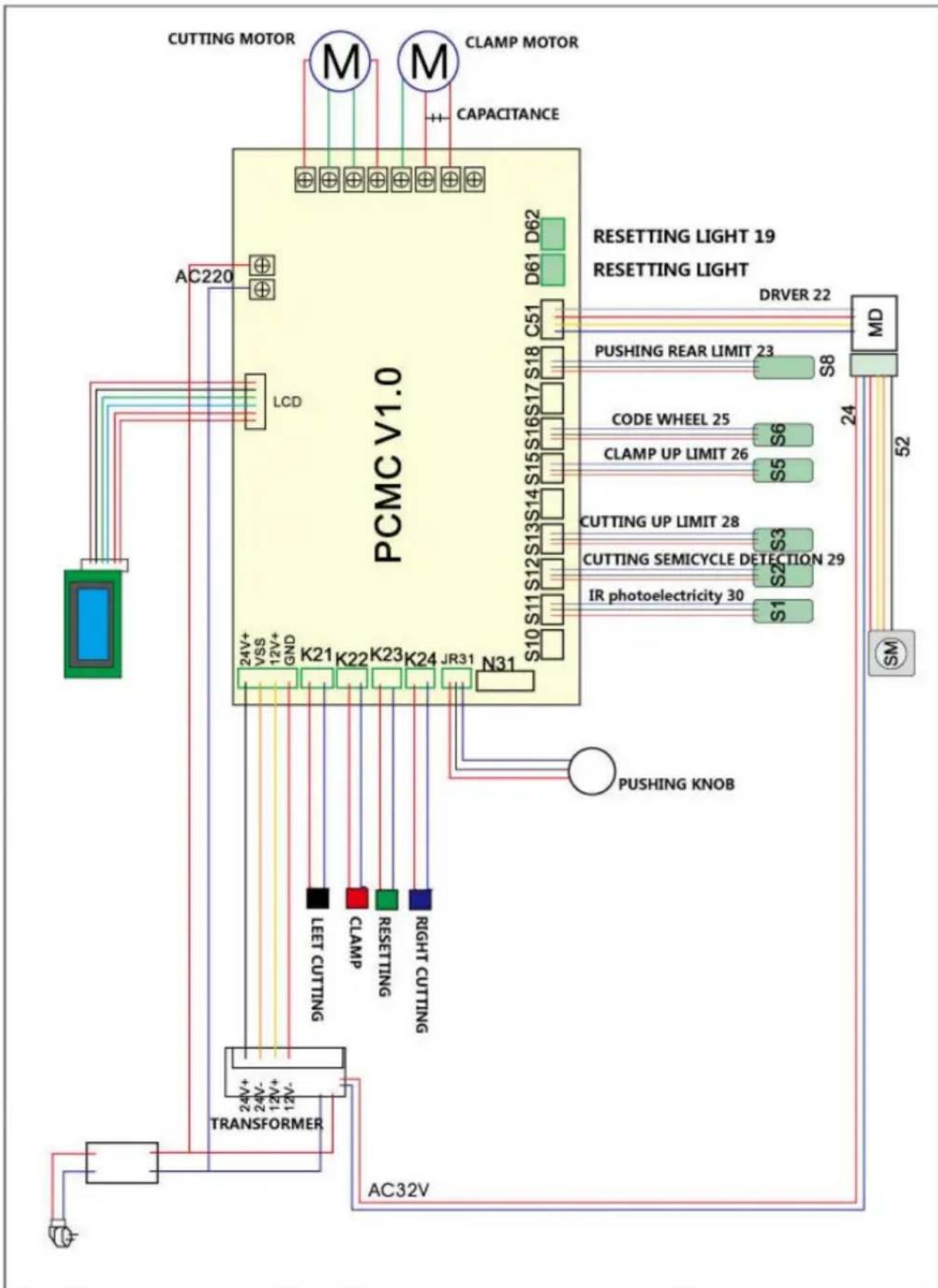

1. Załączone rysunki

Typowe błędy i ich eliminacja

Błąd	Zjawiska	Rozwiązanie
Ciecie papieru nie jest równomierne lub rozmiar cięcia jest niedokładny	Papier do cięcia jest nieregularny i ma duże odchylenie	Zdejmij przesunięcie tylnego ogranicznika i poluzuj śrubę mocującą, aby wyregulować kąt nachylenia deski pchającej.
Ostrze nie może się zresetować lub porusza się w górę i w dół w sposób ciągły	Wszystkie przyciski są nieważne i nie można nimi sterować	1. Pozycja sensoryczna uległa przesunięciu lub uszkodzeniu.2. Płyta główna została uszkodzona. Sprawdź
Okno nie może zostać wyświetlone lub jest wyświetlane nieprawidłowo lub nie może zostać wyświetlone	Przyciski zasilania są nieprawidłowe	płyte wyświetlacza, płytę główną sprzętu elektrycznego i części obwodu. 1. Sprawdź silnik krokowy,
Uszkodzony obwód sterowany cyfrowo	Część dotycząca przesuwania papieru nie może działać	sterownik. 2. Sprawdź, czy obwód płyty głównej jest uszkodzony. 1. Sprawdź lampę błyskową. 2. Sprawdź panel
Alarm do wyświetlania E-1	Przycisk jest nieprawidłowy i akcja cięcia zostaje zatrzymana	sterowania.
Alarm do wyświetlania E-2	Tnij normalnie, ale ostrze nie może powrócić do pierwotnej pozycji	1. Sprawdź czujnik krańcowy na półce ostrza. 2.Sprawdź panel sterowania. 1. Sprawdź
Alarm do wyświetlania E-4	Nieprawidłowy zwrot półki prasy	czujnik krańcowy na półce prasy.2. Sprawdź płytę główną
Alarm do wyświetlania E-5	Naciskanie jest nieprawidłowe	1. Sprawdź czujnik koła kodowego silnika naciskowego.2. Sprawdź płytę główną. 1.
Alarm do wyświetlania E-6	Tnij normalnie, ale popychacz papieru nie może ograniczyć i dostosować	Sprawdź czujnik kalibracji wstecznego ruchu silnika.2. Sprawdź płytę główną

E-1: Ochrona fotoelektryczna
E-2: błąd czujnika koła kodowego silnika noża
E-4:6błąd naciśnięcia czujnika górnego limitu
E-5: błąd naciśnięcia czujnika koła kodowego silnika
E-6: błąd resetu czujnika

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

©

VEVOR®
