BRUKSANVISNING E490T Vevor

Teknisk support och e-garanticertifikat https://www.vevor.com/support

SE WINDER

ANVÄNDARMANUAL

MODELLNR: E490T

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

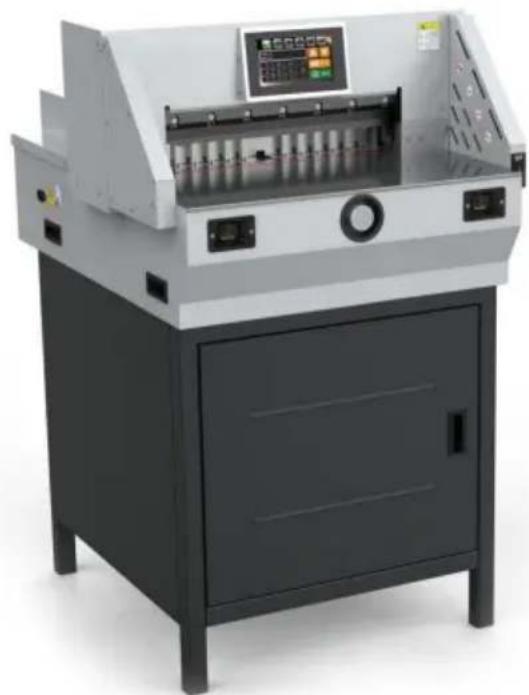

Elektrisk pappersskärare

MODELLNR: E490T

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs denna bruksanvisning noggrant innan du använder produkten.

Underlåtenhet att göra det kan leda till allvarliga skador. SPARA DENNA MAN

Varning: den här typen av maskin får endast skära tryckt papper eller böcker eller mjukt läder. Det är förbjudet att skära metallplåtar eller andra hårda föremål som skadar maskinens kvalitet.

Förbjud barn att använda maskinen

Håll handen från undersidan av bladet

Ta inte ut eller transportera bladet utan skydd

Skär inte i händer eller splintiga material

Måste använda uttag med jordkabel ansluten

Notera:

För att få mer information om användningen av numeriskt styrd pappersskärmaskin måste du läsa denna specifikation noggrant först.

hjälpa dig att förbättra din arbetseffektivitet, förverkliga maskinen

sEgenskap, då kommer maskinen att ha de bästa skäreffekterna, Detta kommer också att vara bra för underhållet av maskinen, och kan förlänga livslängden för underhållet av maskinen och kan förlänga maskinens livslängd.

Säkerhetsförsiktighet

1. Öppna lådan och markera När

du öppnar maskinens förpackning bör du först kontrollera maskinen och relevanta tillbehör. Kontakta säljaren eller företaget om det finns någon skada eller brist.

• 1 set huvudmotor • 1 set chassi • 1 instruktionsbok
• 1 set verktyg •4 skruvar för borttagning av verktyg •1 certifikat
• 1 blad och 1 kraftledning • 1 garantibevis

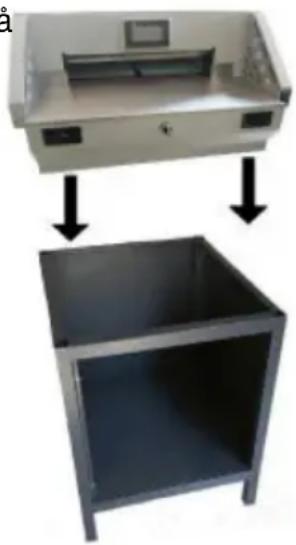

2. Maskininstallation

ÿ Öppna trälådan, ta ut maskinhöljet och lossa de fasta skruvarna på basplattan på huvudmaskinen;

ÿ Maskinhöljet måste monteras helt, och skruvarna ska sitta fast ordentligt.

3. Miljöförhållanden.

ÿ Maskinen bör placeras i en ren arbetsmiljö. hålls borta från direkt solljus och vind.

ÿ Driftstemperatur

miljö: 10-30 y, bör inte överstiga 32 y;

ÿ Luftfuktighetsnivå i driftmiljön: 50-80 % ÿ Anslut jordledningen korrekt.

4. Särskilda förslag ä Kom

ihåg att endast en professionell operatör får använda maskin;

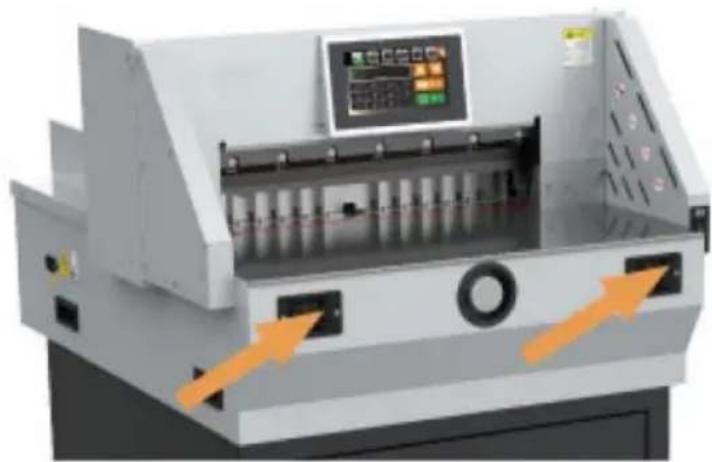

ÿ När du klipper ska du använda knapparna med båda händerna;

ÿ Ta inte isär det infraröda säkerhetsskyddet. ÿ När du stoppar in händerna eller andra saker i klippområdet kan du måste först bryta strömmen;

ÿ När du byter blad, bör du strikt följa bladbytet instruktion;

ÿ Du får inte utrusta om konstruktionen och kretsen av den maskin själv.

TEKNISKA SPECIFIKATIONER

Modell	E490T
Betyg(er)	AC110V, 60Hz, 1200W	AC220V, 50Hz, 1200W
Max klipplängd	490 mm
Min klipplängd	30 mm
Skärtjocklek	80 mm
Produktens mått (LxBxH)	920*770*1240mm
Förpackningsstorlek (LxBxH)	810*1050*910 mm
Nettovikt (kg)	130
Bruttovikt (kg)	183,5

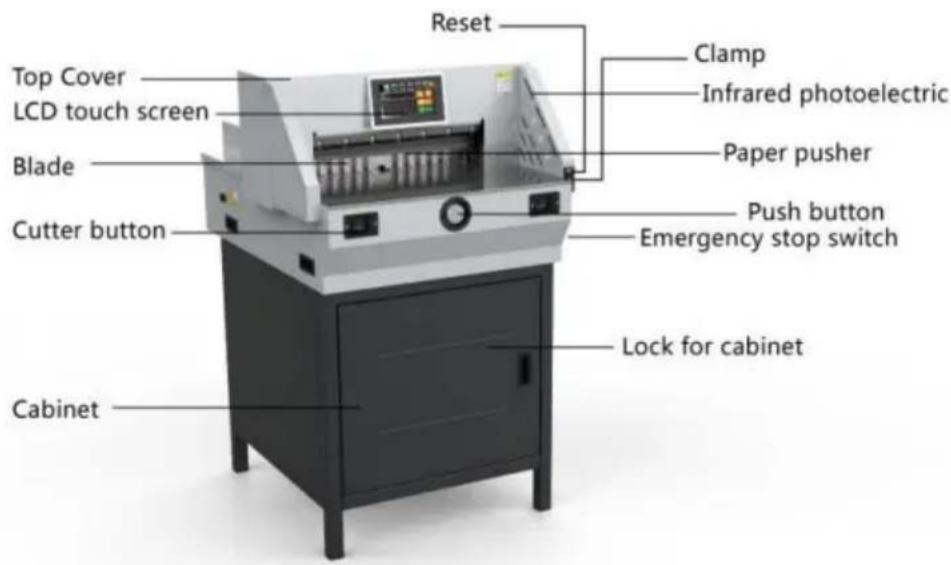

Beskrivning av delar

Slå på strömförsörjningen, slå på luftströmbrytaren, slå på nödstoppsknappen, så slås maskinen på. pappersskjutaren återställs till fungerande tillstånd. Det korrekta sättet att använda maskinen är: personen står i maskinens framsida, vänd mot pappersskäraren, vänster hand styr knappen till vänster och höger hand styr knappen till höger, som visas på bilden.

Grundläggande drift och justering

1. grundläggande

användning ÿ Ström på

Innan du startar maskinen, kontrollera om det finns andra artiklar på maskinen.och rengör dem; [urn på strömförsörjningen:Vrid den elektriska skyddsomkopplaren till "på"-läget, slå på strömbrytaren, NC-skärmen /LCD skärmen kommer att visas, positionsindikatorlinjen kommer att lysa och pappersskjutaren kalibreras automatiskt, vilket indikerar att strömmen är normal.

ÿ Användningsinstruktioner för pappersgiljotin med pekskärm 1. Det finns tre lägen för att trycka papper, med storleken 285 mm som blåste:

a. Manuellt läge

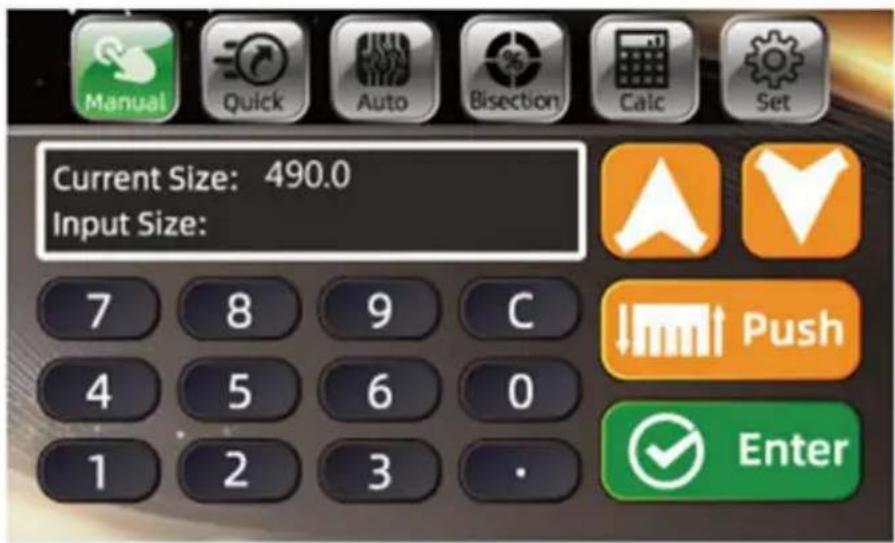

Vänligen tryck på Manuell för att växla till den manuella modellen, som bild. Det finns två sätt att ange storlek. Ett sätt är att använda det elektriska handtaget (men det är mycket långsamt, eftersom handtaget bara är för att finjustera. Det här sättet avråds.) det andra är att trycka på 360 (som blåst storlek), och rensa det, Det andra sättet är att mata in 2850 och ange ikonen, backgauge gå till positionen 285,0 mm

1. Lägg böckerna eller papperet rätt att klippa och gör sedan böckerna eller papperet magert till vänster;

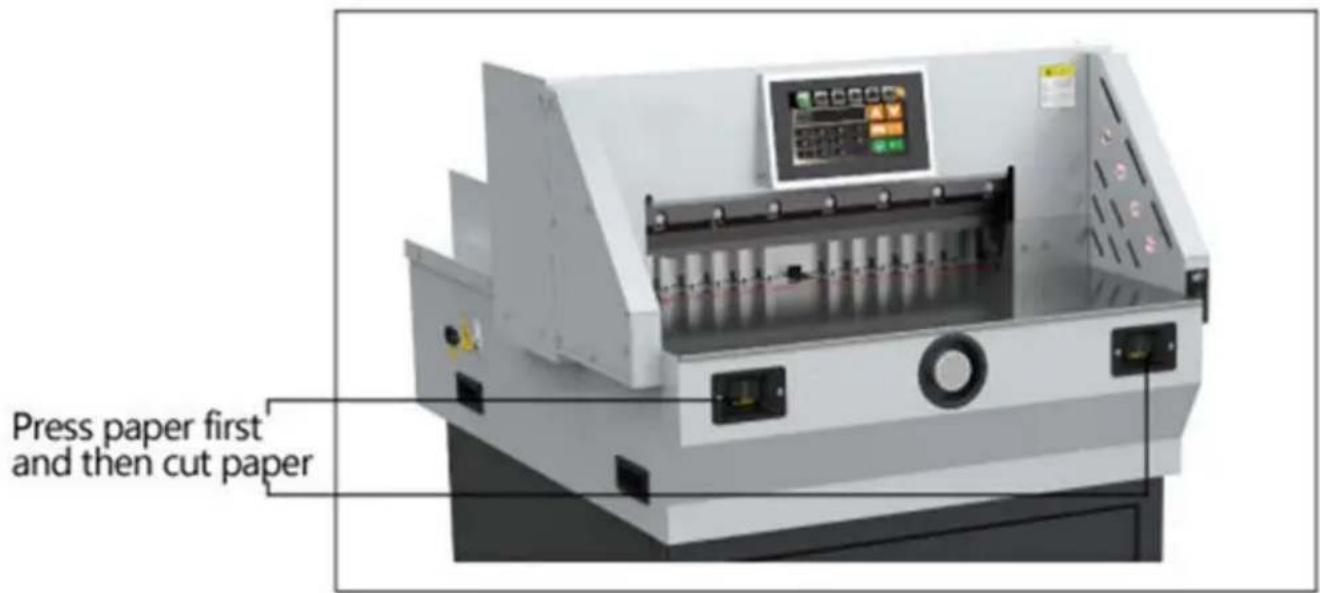

1. Börja klippa efter att storleken har angivits. Tryck sedan på två CUT-knappar vid samtidigt, Därefter faller klämman ner. När något går

fel. sluta trycka på två CUT-knappar och tryck på klämman

och bladet går tillbaka till toppen. När du har bekräftat att papperet är rätt trycker du på två skärknappar för att avsluta skärningen.

Efter att skärningen är klar trycker pappersskjutaren boken

ut (automatisk tryckskärning är inställd). Hela skärprocessen är

avslutad. För att fortsätta andra klipp behöver du bara upprepa ovanstående

steg. b.

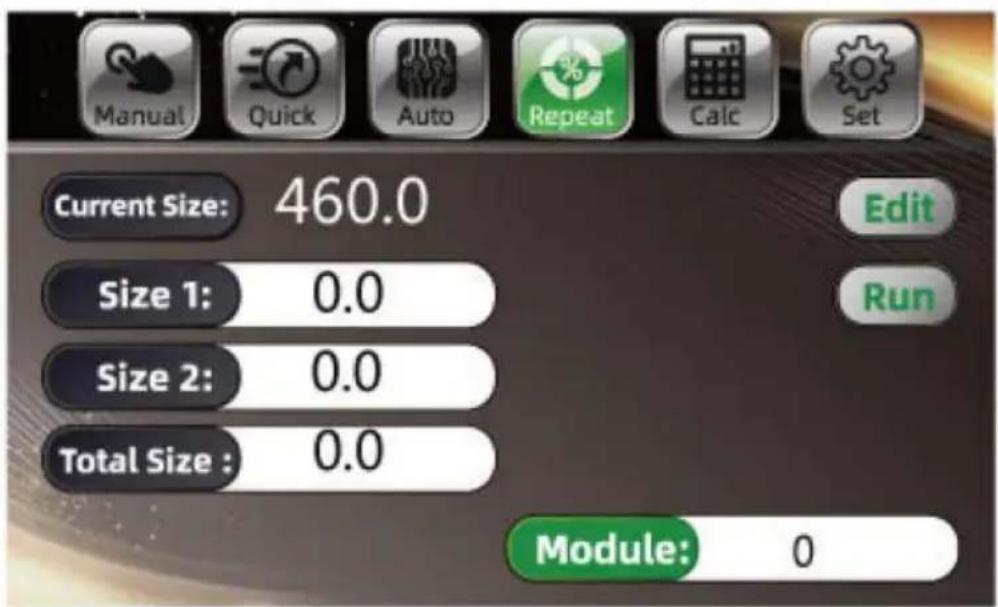

Segmenteringsläge

Klicka för att växla till halveringsläge, klicka på OK, så är pappersskjutaren

automatiskt skjuts till den första storleken. När du behöver redigera

dimensioner, klicka på programmeringsläget för att gå in i den första uppsättningen av

programmeringslägen, som visas i figuren. Behöver modifiera data. klicka på Redigera, klicka på del

Redigera, byt delar Redigera, byt dialogruta, modifiera data.bekräfta

återvända.

Tryck in det klippta papperet eller boken och placera det till vänster för att passa in med linjalen.

Börja klippa efter att storleken har angetts. Tryck först på RESET-knapparna och sedan

genom att trycka på två CUT-knappar samtidigt. Efter det kommer papperspressen

ned. När något går fel. sluta trycka på två CUT-knappar, och

tryck på papperspressen och bladet gå tillbaka till toppen. Efter att ha bekräftat

papperet är rätt, tryck på två klippknappar för att avsluta klippningen.

Efter den första skärningen flyttas bakstycket automatiskt till nästa storlek.

Fortsätt att trycka på skärknappen , för att avsluta skärningen i inställningsordning.

Bruksanvisning för autoläge

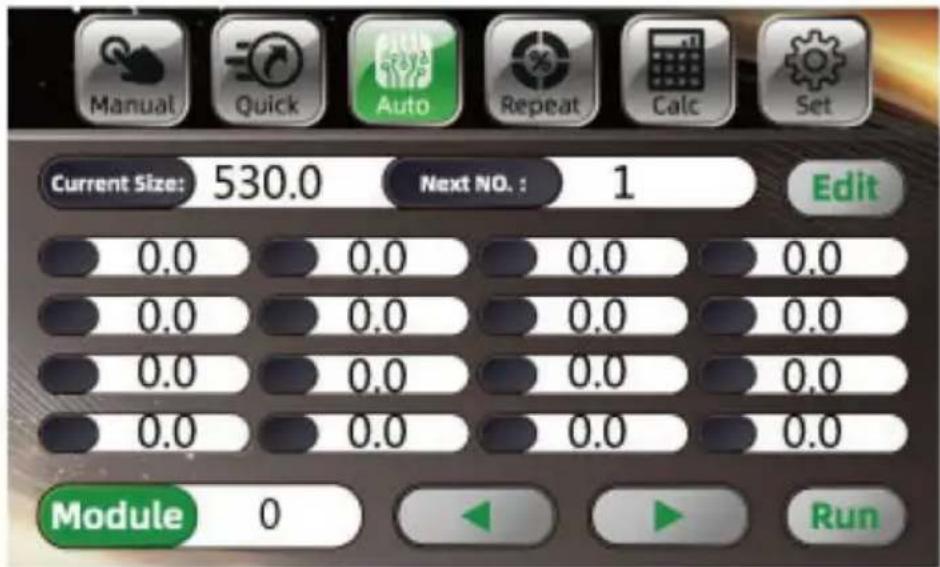

Klicka på Auto till autoläge, det är mycket datum som blåst bild. Och

Klick att vända blad. Om du behöver ändra datumet, redigera det i Autoredigering

gränssnitt. Klick ▶ sida eller byt grupp som bild.

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Klicka på programkontroll för att växla till programkontrollläge, som visas i

figuren ovan kan du se en mängd datalista, klicka för att vända sida, klicka på Redigera för a mata in skärdata, datainmatning.

När du har angett, klicka på Redigera för att spara data igen och klicka på ändra modul till växla data för olika moduler. Efter att ha klickat kommer pappersskjutaren att göra det flytta till motsvarande storlek, tryck in och klipp papperet eller boken och sätt pappret eller boken till vänster, som är nära linjalen.

Efter att ha ställt in storleken, tryck in skärpapperet eller boken och ordna papper eller bok till vänster, kanten är i linje med linjalen.

Efter att ha bekräftat storleken kan papperet skäras. Trampa på fotpedalen och papperspressen börjar trycka på papperet, tryck på skärknappen med båda händerna, tryck på papperet för att börja klippa (eller kliva inte på fotkontakten, tryck på klippknappen med båda händerna och papperet hållaren börjar trycka på papperet och börjar sedan klippa efter att ha tryckt på Om något fel upptäcks, släpp knappen, kniven och pressaren kommer att göra det återgå automatiskt till sin ursprungliga position och fortsätt att trycka på och

håll ned om det inte finns något fel. Klippknappen används för att klippa storleken på den först kniv på 60,0 mm, och fortsätt sedan att trycka på skärtangenten för att skära andra kniven storlek på 110,0 mm.Efter skärning av den första kniven och den andra kniv, fortsätt att trycka på skärtangenten för att automatiskt återgå till den första kniv 60,0.

Klipp och upprepa tills klippsekvensen är klar klipp (den är ogiltig till tryck böcker själv i halveringsläget). ä Genvägsläge

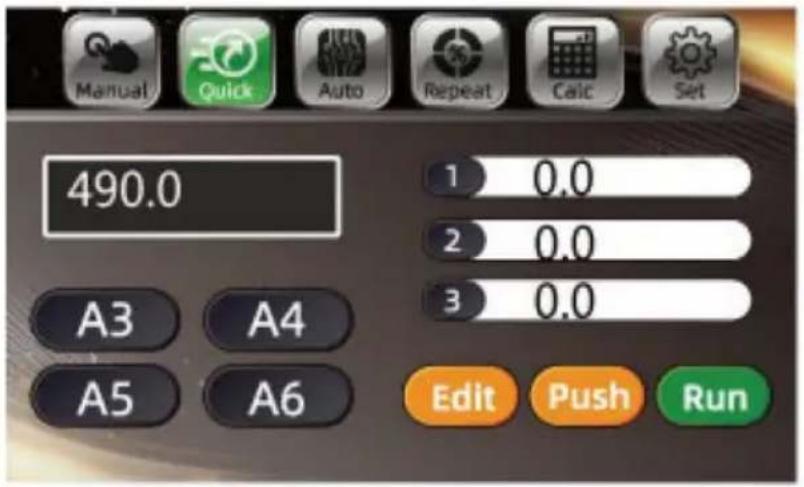

Klicka på genväg för att byta till genvägsläge. Flera

vanliga standardstorlekar

visas. Klicka på önskad storlek, så kommer pappersskjutaren

tryck automatiskt till den första storlek, som visas i figuren.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

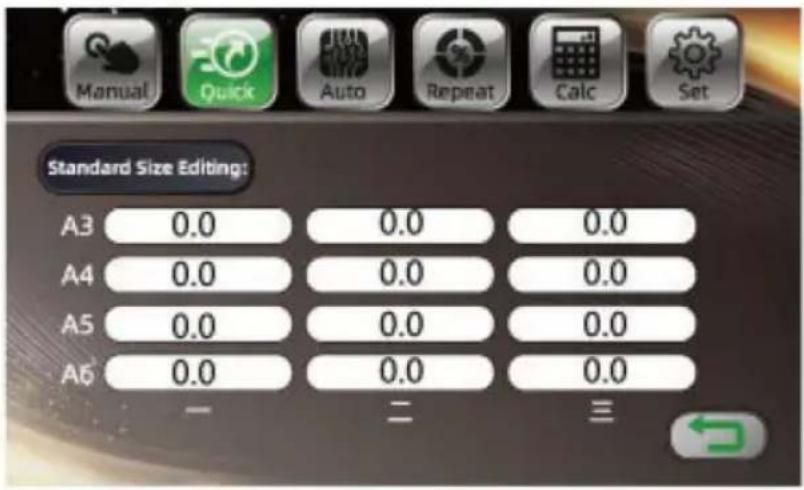

För att redigera storleken, klicka på Redigera läge, klicka på redigera standardstorlek för att gå in i ändringen

gränssnitt. Efter ändring klickar du på returikonen, som visas i figuren.

Standard Size Editing: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 — — —

Grundläggande reglering

ÿ Justering av storlekskorrigering

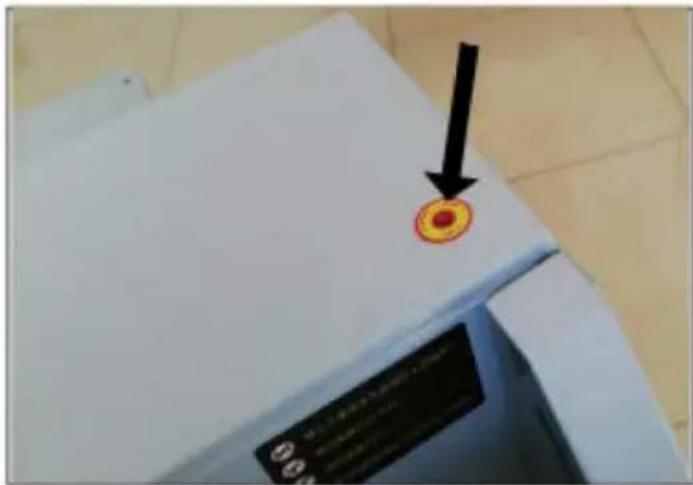

Om du upptäcker att storleken är fel, stäng av maskinen först och tryck på återställ nyckel efter uppstart, om det finns något problem, gör enligt följande; skär av strömförsörjning, ta bort maskinkåpan och kontrollera om det finns någon främmande kropp fastnat på transmissionsskruven.

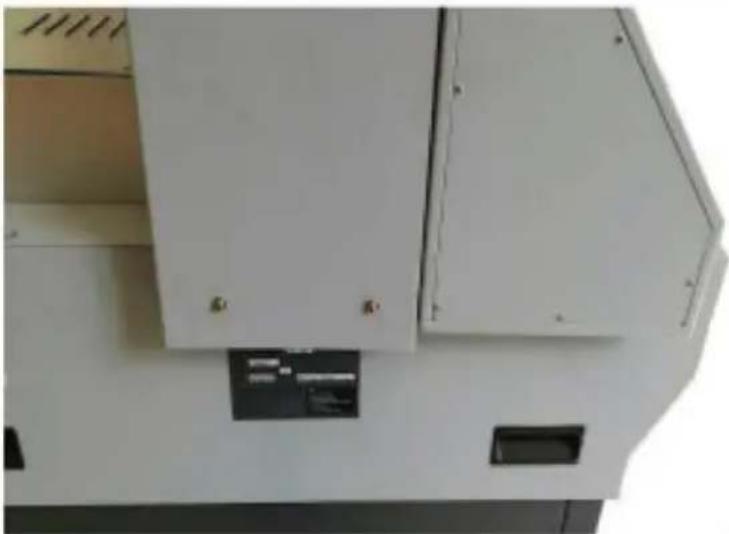

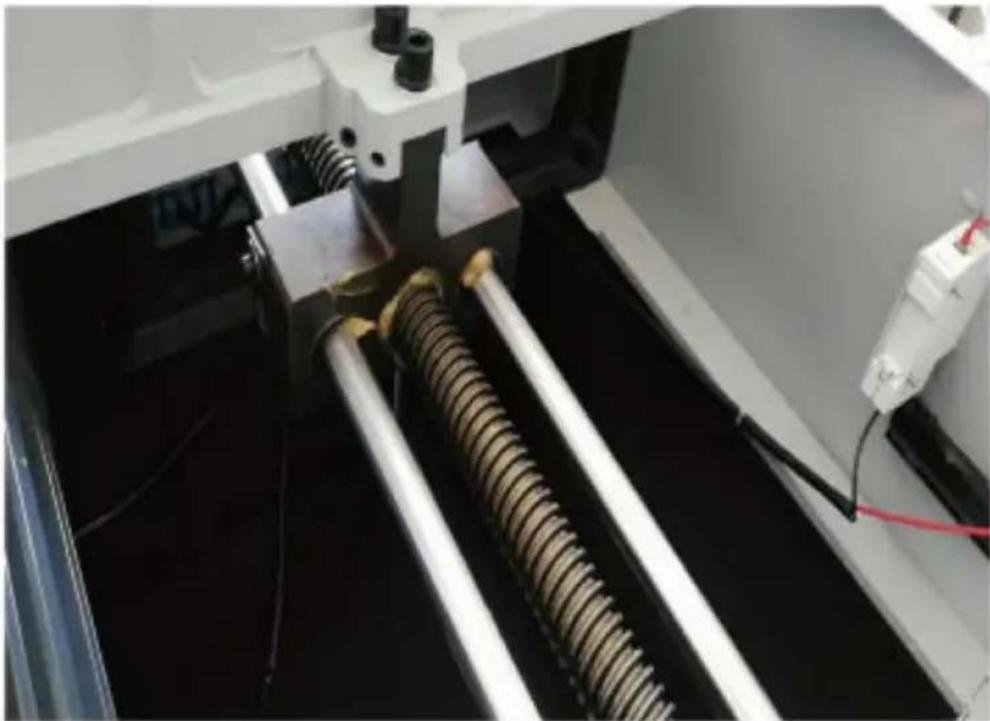

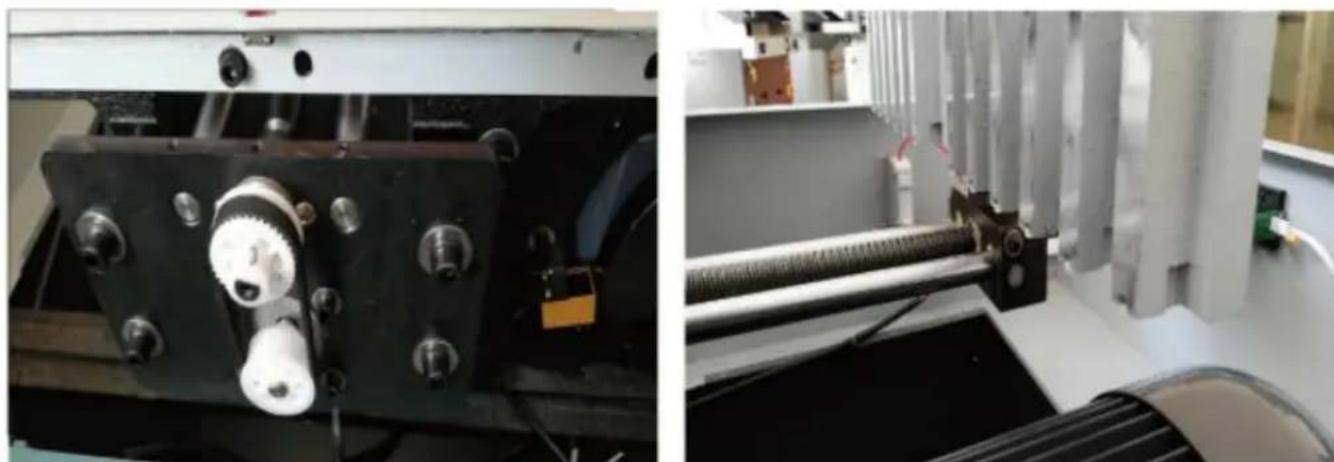

Kontrollera stegmotorn, ta bort frontkåpan, synkronisera remskivan och om synkroniseringen är korrekt fixerad; justera gränsplattan på muttern, som kan justeras fram och tillbaka tills displaystorleken matchar linjalen, och lås sedan fästskruven.

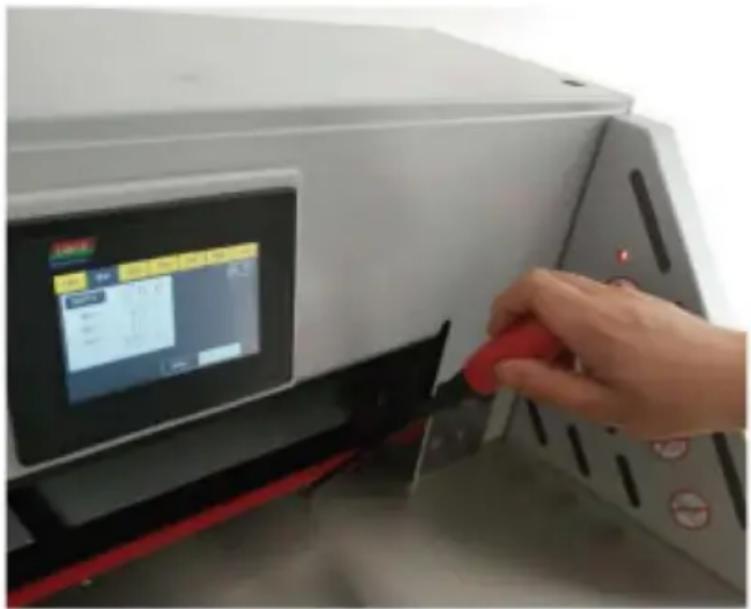

ÿ Justering av skäraren

Justera först finjusteringsanordningen för skärdjupet (justera djupintervallet 5 mm eller så) eller ändra skärytan på bladet; fördjupa medurs och moturs.

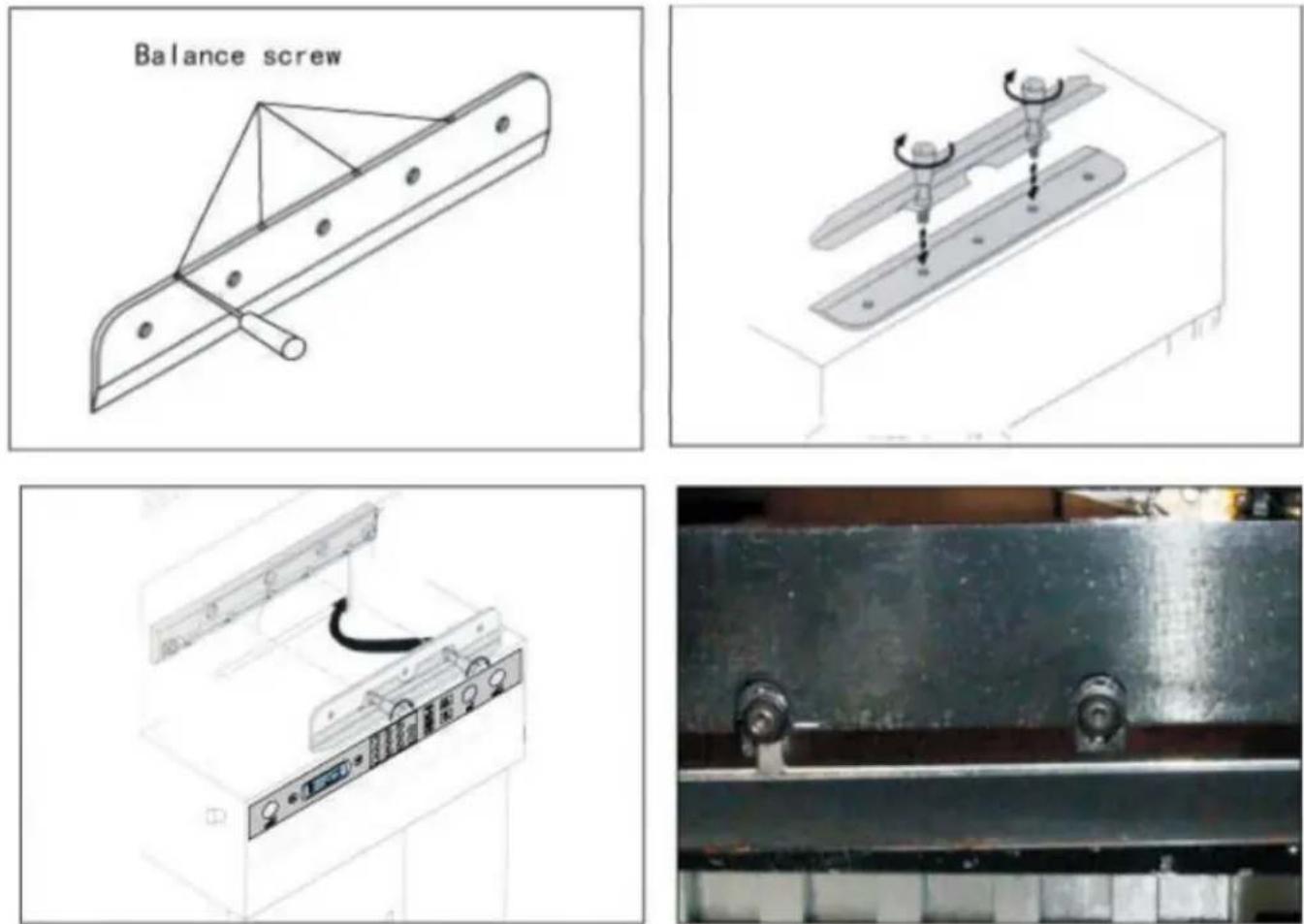

Om finjusteringen av skärdjupet inte kan skära av ett papper, kan du bara justera skärets djupbalanseringsskruv; ta bort fästskruvarna i båda ändarna av den övre luckan och ta bort den övre luckan.

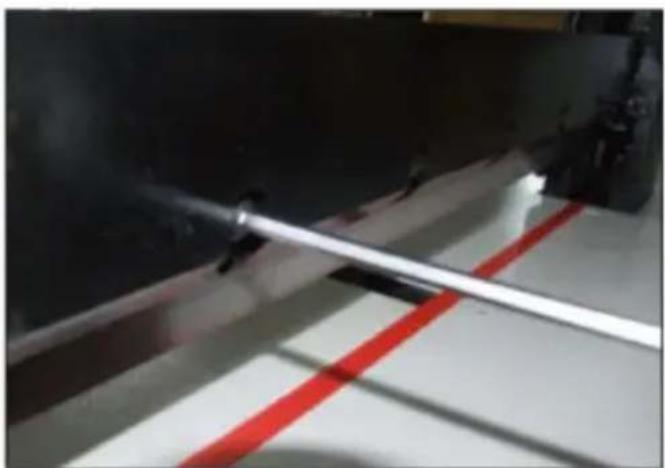

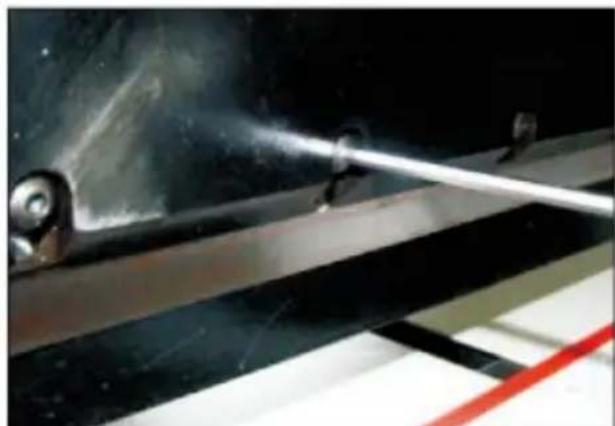

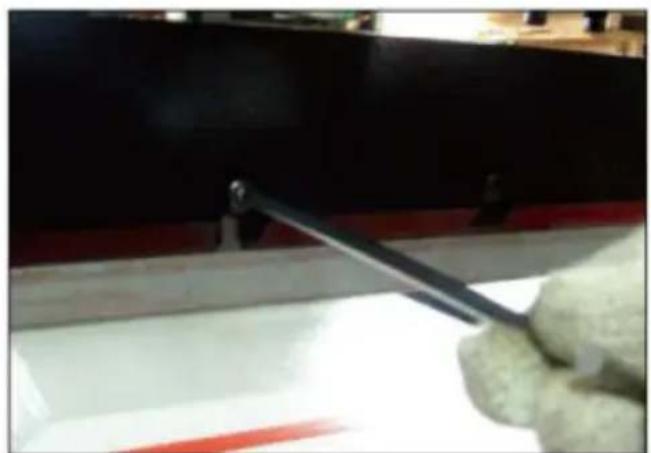

Lossa lässkruvarna för de 7 M6-bladen som är fästa på knivhållaren. Och justera bladets djup i den övre änden av verktygshållaren för att justera balansskruvarna. Generellt är det lämpligt att justera fräsen för att skära in i knivdynan 0,5 mm.

Dra åt lässkruven på verktygshållaren, täck över och fixera den; använd en bit papper för att försöka skära, om skärningen är kontinuerlig kan du justera om enligt ovanstående steg.

ÿ Bladbyte (följ stegen noggrant)

Öppna den övre luckan; lossa och ta bort lässkruvarna med öppningar på verktygshållaren, skruva in de två skärskruvarna i öppningshålen medurs och säkra låsningen

Ta bort de andra lässkruvarna från verktygshållaren; vrid de två skärskruvarna ett halvt varv moturs och ta bort bladet nedåt.

Vänligen använd handskar eller slå in bladet i tyg och lägg det i knivlådan för att undvika repor.

Ta ut ett nytt blad, var uppmärksam på säkerheten, bladet är vänt utåt. Innan du installerar bladet, vänligen lossa bladet i den övre änden av knivhållaren på knivhållaren, dra åt och fixera det med skruvar i tur och ordning, och sedan justera enligt metoden för justering av skärdjupet.

Efter att bladet är packat, gå till en professionell knivslipningsenhet för att säkerställa slipkvaliteten. Obs: en trubbig kniv kan inte skära papper korrekt, och tjockt papper eller kartong skärs ofta. Det är lätt att göra bladet trubbigt. Om det visar sig att skärningens kvalitet och noggrannhet inte kan hittas i stället för denna skärare. När den inställda standarden är konsekvent måste bladet bytas ut och ett ersättningsblad måste alltid hållas i handen. Det kan få arbetet att gå smidigt. När du behöver byta blad. se till att byta den enligt bladet. De beskrivna stegen är korrekta. För att undvika skador måste bytet av bladet hanteras varsamt och försiktigt. och säkerheten måste uppmärksammas.

ÿ Bladjustering Bladet har 4

sidor, varje sida kan användas två gånger, kan återvinnas 8 gånger för att upptäcka att bladet är för djupt, det är nödvändigt att justera eller byta ut bladet; byt ut bladet, det finns halvcirkelformade konkava hål på båda sidor av bladet och använd en skruvmejsel för att sätta in och bända ut bladet.

Obs: När du byter ut bladet är vissa justeringar av själva bladet nödvändiga. Om bladet sticker ut för djupt kan det inte bara skada klinghållaren utan också påskynda klingans slitage.

Smörjning och underhåll

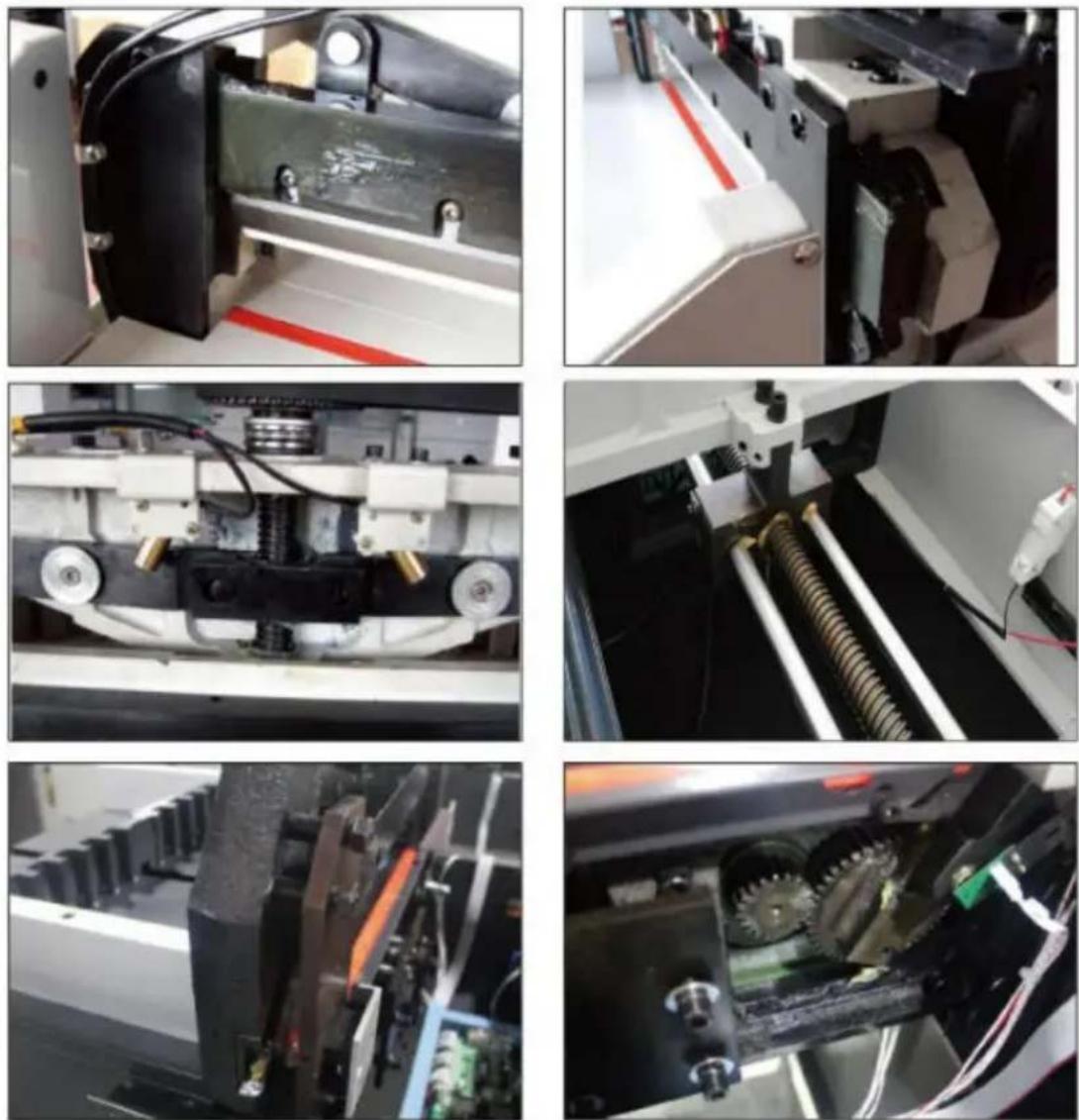

1. Smörjning

Maskinen ska öppna locket varje månad, kontrollera rengöringen, fästa delarna och smörja transmissionsdelarna en gång i månaden. Var försiktig så att du inte droppar smörjolja på elektriska kretsar eller elektroniska komponenter vid tankning; för att undvika misslyckanden.

2. Underhåll Under

arbete är det förbjudet att placera föremål som inte skär på maskinen för att förhindra at hårda föremål kommer in i kniven och skadar skäraren. Inbundna böcker bör undvika att föra in häftklamrar i skärområdet för att inte skada kniven. fräs. Efter att arbetet är avslutat varje dag, torka av maskinen, ta bort skräp och slå av strömförsörjningen.

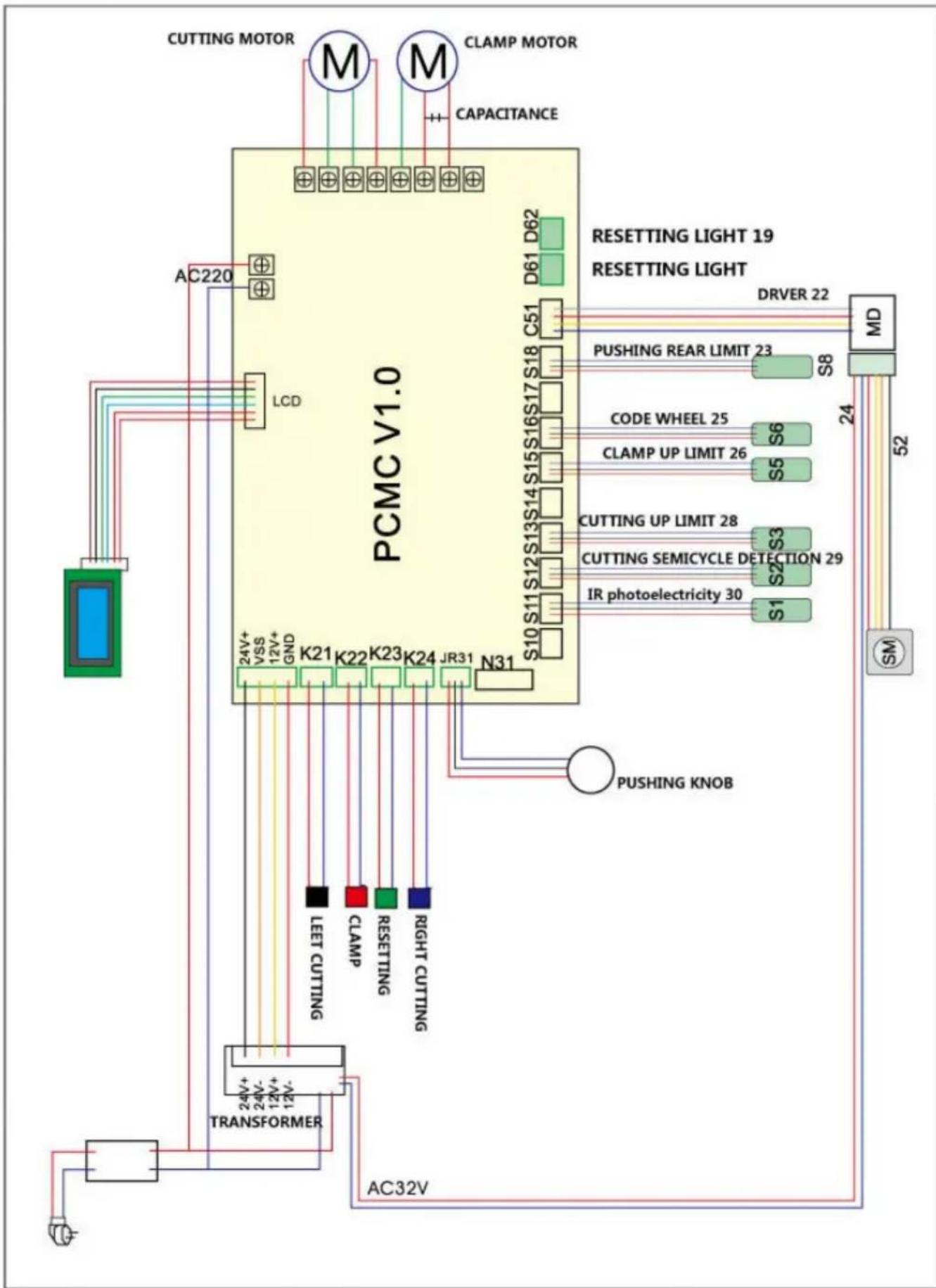

1. Bifogade ritningar

Vanligt fel och eliminering

Fel	Fenomen	Lösning
Pappersskärningen är inte jämn eller skärstorleken är inte korrekt	Skärpappret är operallellt och har stor och stor avvikelse	Ta bort bakstyckets positionsförskjutning och lossa fästskruven för att justera vinkeln på tryckbrådan.
Bladet kan inte återställas eller arbetar upp och ner kontinuerligt	Alla knappar är ogiltiga och kan inte styra bladet	1. Sensors position rör sig eller skadades.2. Huvudkortet har skadats Kontrollera
Fönstret kan inte visas eller visas fel eller kan inte	Strömknapparna är ogiltiga	displaykortet, huvudkortet för den elektriska utrustningen och kretsdelar 1. Kontrollera stegmotorn,
Digitalstyrd krets skadad	Den papperstryckande delen kan inte fungera	drivrutinen 2. Kontrollera om huvudkortets krets är skadad 1. Kontrollera blixten 2. Kontrollera kontrollen pamel
Larm för visning av E-1	Knappen är ogiltig och skärningen avbryts
Larm för visning av E-2	Skär normalt, men bladet kan inte återgå till ursprungslåget	1. Kontrollera gränsgivare på knivhyllan 2.Kontrollera kontrollpanelen 1.
Larm för visning av E-4	Tryck på hyllretur onormal	Kontrollera gränsgivare på presshyllan 2. Kontrollera moderkortet
Larm för visning av E-5	Tryckning är onormal 1. Kontrollera tryckmotorns kodhjulssensor.2.Kontrollera moderkortet 1.
Larm för visning av E-6	Klipp normalt, men papperspåskjutaren kan inte begränsa och justera	Kontrollera tryckmotorns bakåtkalibreringssensor.2. Kontrollera moderkortet

E-1: Fotoelektriskt skydd
E-2:fel för fräsmotorns kodhjulssensor
E-4:6 fel för att trycka på övre gränsgivare
E-5: fel för att trycka på motorkodhjulssensor
E-6: fel för återställningssensor
