H670TV7 - Pappersskärare Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk pappersskärare
Märke	Vevor
Modell	H670TV7
Maximal skärlängd	670 mm
Minsta skärlängd	30 mm
Skärtjocklek	80 mm
Mått (L x B x H)	1040 x 1430 x 1410 mm
Nettovikt	450 kg
Bruttovikt	484 kg
Elektrisk matning	220 V AC, 50/60 Hz, 2600 W
Skärmtyp	Pekskärm NC / LCD
Skärlägen	Manuell, delning, programmering, genväg
Standardtryck	40 – 50 kg/cm²
Tillåtna material	Papper, böcker, mjukt läder
Säkerhet	Dubbla skärknappar, pedal, bladskydd, jordning
Underhåll	Månadsvis smörjning, regelbunden rengöring
Inkluderade tillbehör	Huvudmotor, blad, kabel, verktyg, certifikat
Bladets livslängd	4 sidor, 8 användningar
Omgivningstemperatur	10 – 30 °C
Omgivande luftfuktighet	50 – 80 %

Vanliga frågor - H670TV7 Vevor

Vilka material kan jag skära med denna pappersskärare?

Denna pappersskärare är avsedd för att skära papper, böcker och mjukt läder. Det är förbjudet att skära metallplåtar eller hårda föremål som kan skada maskinen.

Hur installerar jag pappersskäraren Vevor H670TV7?

Placera maskinen på ett plant och stabilt golv, minst 300 mm betong. Använd en gaffeltruck för att flytta den. Anslut den till ett jordat uttag. Se manualen för elektrisk anslutning.

Hur använder jag manuellt läge?

Slå på maskinen, välj manuellt läge. Ange önskad storlek (t.ex. 285 mm) via pekskärmen eller använd det elektroniska handhjulet för finjustering. Placera papperet mot vänsterstoppet, tryck sedan på pedalen eller båda skärknapparna samtidigt.

Vad gör jag om skärmen inte visar något?

Kontrollera eluttaget och strömbrytaren. Se till att sladden inte är skadad. Om problemet kvarstår, kontakta teknisk support.

Hur byter jag bladet?

Vrid verktygsbytesomkopplaren till läge 'CHANGING'. Tryck på skärknappen för att sänka verktygshållaren. Ta bort låsskruvarna, förutom skruv nr 2. Använd borttagningsskruvarna för att dra ut det gamla bladet. Sätt försiktigt i det nya bladet, dra åt skruvarna och justera skärdjupet.

Vad är idealiskt tryck för pressaren?

Trycket ska ställas in mellan 40 och 50 kg/cm² (cirka 4 MPa). Justera det med justeringsratten: vrid medurs för att öka, moturs för att minska. Överskrid inte 8 MPa.

Hur underhåller jag maskinen?

En gång i månaden, rengör maskinen, kontrollera fästelementen och smörj transmissionsdelarna. Undvik att få olja på elektriska kretsar. Efter varje användning, torka av maskinen och ta bort skräp.

Vad betyder felkoden E-1?

Koden E-1 indikerar ett främmande föremål på plattformen eller ett problem med fotoelektrisk säkerhet. Kontrollera säkerhetssensorerna och huvudkortet. Om problemet kvarstår, kontakta support.

Kan jag skära böcker med häftklamrar?

Nej, undvik att skära böcker som innehåller häftklamrar eller metallföremål, eftersom det skulle skada bladet. Ta bort häftklamrarna före skärning.

Var hittar jag teknisk support och garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Spara manualen för referens.

BRUKSANVISNING H670TV7 Vevor

Teknisk support och e-garanticertifikat https://www.vevor.com/support

SE WINDER

ANVÄNDARMANUAL

MODELLNR: H670TV7

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

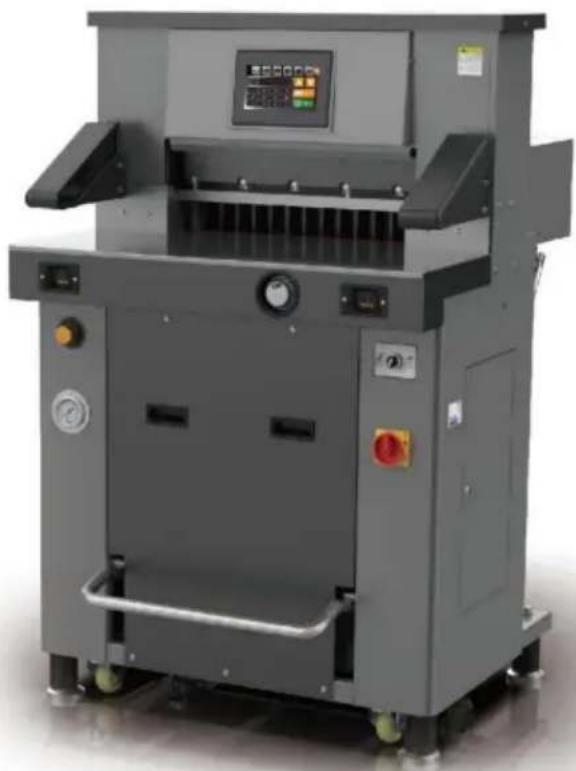

Elektrisk pappersskärare

MODELLNR: H670TV7

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs denna bruksanvisning noggrant innan du använder produkten.

Underlåtenhet att göra det kan leda till allvarliga skador. SPARA DENNA MAN

Varning: den här typen av maskin får endast skära tryckt papper eller böcker eller mjukt läder. Det är förbjudet att skära metallplåtar eller andra hårda föremål som skadar maskinens kvalitet.

Förbjud barn att använda maskinen

Håll handen från undersidan av bladet

Ta inte ut eller transportera bladet utan skydd

Skär inte i händer eller splintiga material

Måste använda uttag med jordkabel ansluten

Notera:

För att få mer information om användningen av numeriskt styrd pappersskärmaskin måste du läsa denna specifikation noggrant först.

hjälpa dig att förbättra din arbetseffektivitet, förverkliga maskinen

sEgenskap, då kommer maskinen att ha de bästa skäreffekterna, Detta kommer också att vara bra för underhållet av maskinen, och kan förlänga livslängden för underhållet av maskinen och kan förlänga maskinens livslängd.

Säkerhetsförsiktighet

1. Öppna rutan och markera

När du öppnar maskinens förpackning bör du först kontrollera maskin och relevanta tillbehör. Kontakta säljaren eller företaget om det finns någon skada eller brist.

- 1 set huvudmotor

•1 bruksanvisning

- 1 set verktyg •2 skruvar för borttagning av verktyg •1 certifikat

•1 blad och 1 kraftledning

•1 garantibevis

2. Maskininstallation och första idrifttagning

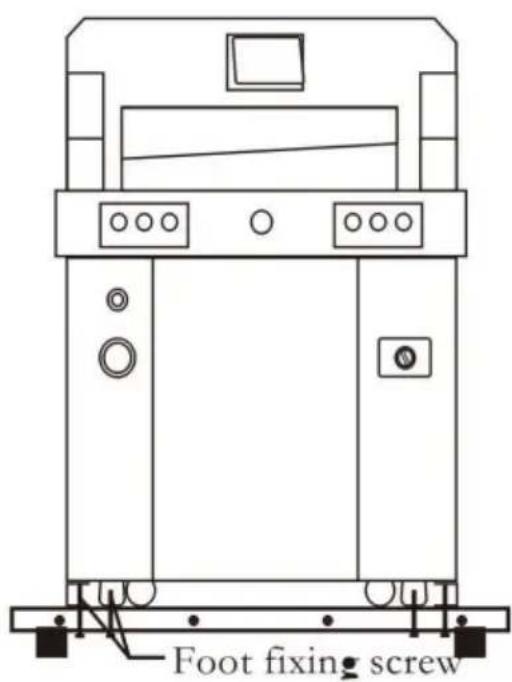

Ta bort trälådan, ta ut tillbehören och ta bort fästet

skruvar på basen av huvudmotorn. Den hydrauliska pressen måste vara skottas av en gaffeltruck.

Placeringen av pappersskäraren bör uppfylla följande krav:

1. Inga vibrationer

2. Marken ska vara jämn och jämn, och betongkvaliteten på marken ska vara minst 300 mm, tillräckligt för att bära maskin.

3. Det kan undvika operatörens oavsiktliga skada orsakad av ojämn mark.

4. Håll ordentligt avständ från byggnader och tillhörande utrustning.

5. Det rekommenderas att justera nivån på konsolen med en nivåmätare.

Kontrollera packlistan för fullständighet och saknade artiklar;

Kontrollera och rengör alla delar av maskinen.

3. Användningsmiljö

Maskinen måste placeras i en ren arbetsmiljö för att undvika direkt solljus och luftutlopp; Omgivningstemperatur: 10 \~ 30 y, Den får inte överstiga 32 y; Omgivningstemperatur: 50 \~ 80%; Anslut jordledningen korrekt.

4. Hett tips

Kom ihåg att endast en fackman får använda denna maskin;

Vid skärning måste knappen manövreras med båda händerna samtidigt

tid; Ta inte bort säkerhetskåpan;

När händer eller främmande föremål kommer in i skärområdet, strömförsörjningen måste skäras av först;

När du byter bladet, följ noggrant bladets byte instruktioner;

Det är förbjudet att modifiera maskinens interna struktur och krets utan tillstånd.

TEKNISKA SPECIFIKATIONER

Modell	H670TV7
Betyg(er)	AC220V, 60Hz, 2600W AC220V, 50Hz, 2600W
Max klipplängd	670 mm
Min klipplängd	30 mm
Skärtjocklek	80 mm
Produktens mått (LxBxH)	1040*1430*1410mm
Förpackningsstorlek (LxBxH)	1535*1220*1600mm
Nettovikt (kg)	450
Bruttovikt (kg)	484

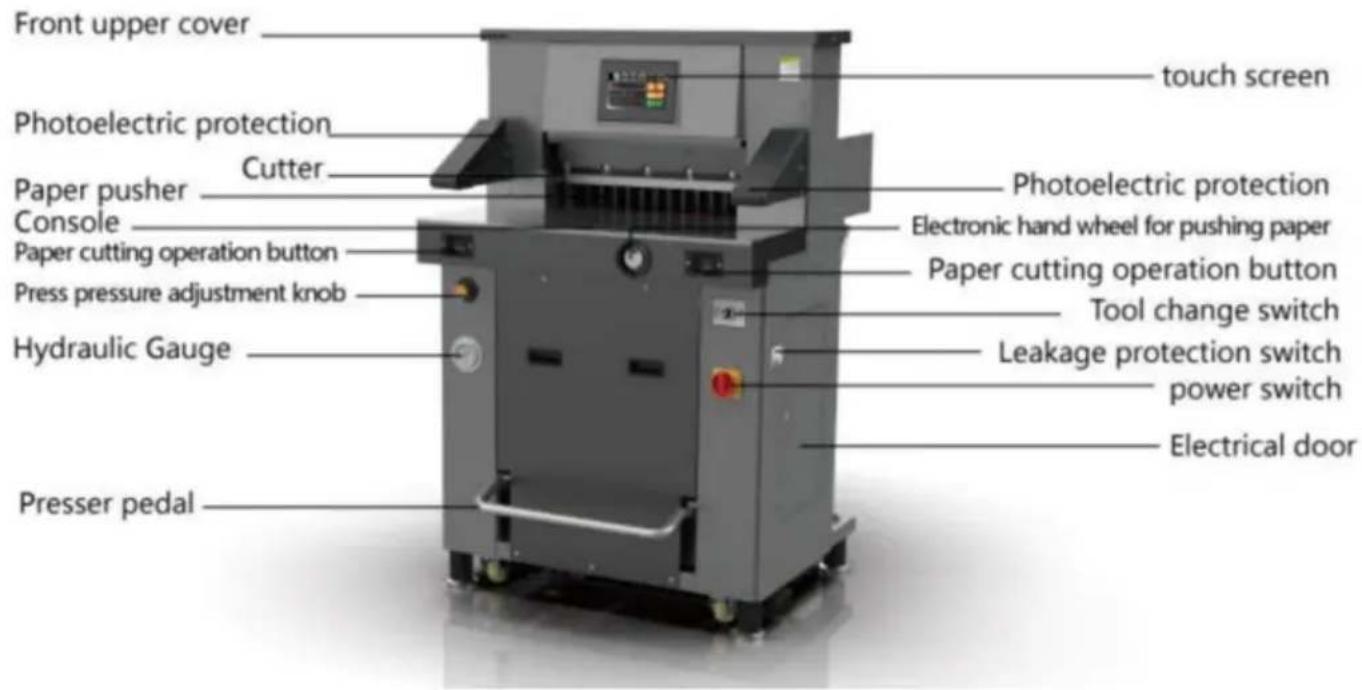

Beskrivning av delar

Slå på strömförsörjningen, slå på strömbrytaren, slå på strömbrytaren, displayen kommer att vara på och displayen kommer att visa presidentens omkopplare. När knivlampan är tänd justerar pappersskjutaren automatiskt storleken, vilket indikerar att den har gått in i normalt startläge.

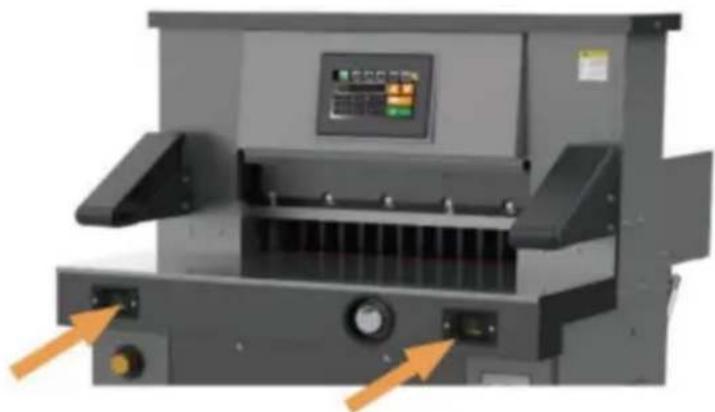

Det korrekta sättet att använda maskinen är att stå framför mitten av maskinen och vänd mot pappersskäraren. Vänster hand styr knappen på vänster och höger hand styr knappen till höger (du kan också trampa på pedalomkopplaren för enkeltryck eller enkeltryck innan skärning), som visas i figuren.

Grundläggande drift och justering

1. grundläggande

användning ÿ Ström på

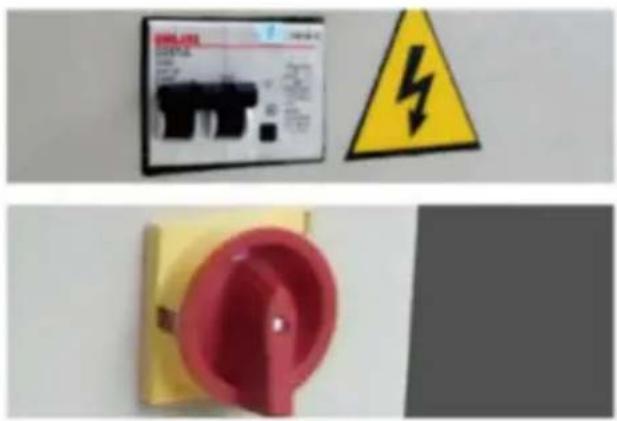

Innan du startar maskinen, kontrollera om det finns andra föremål på maskinen och rengör dem; Slå på strömförsörjningen; Vrid den

elektriska skyddsomkopplaren till

läget "på", slå på strömbrytaren, NC-skärmen / LCD-skärmen kommer att visas, positionsindikatorlinjen kommer att vara på och pappersskjutaren kommer att kalibreras automatiskt, vilket indikerar att strömmen är normal.

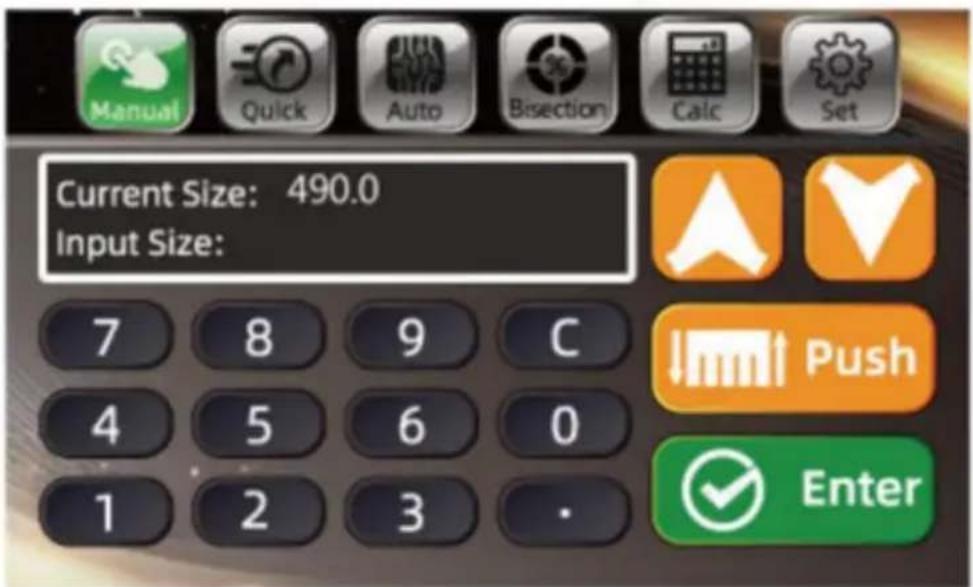

ÿ Användningsinstruktioner för pekskärmspapperskäraren Den

programstyrda datorn har tre papperstryckningslägen.

Nu tas 285 mm som exempel för att trycka papper respektive A. Manuellt läge

Efter start, om det aktuella läget inte är i manuellt läge, klicka på manuell för att växla till manuellt läge, som visas i bilden. I manuellt läge finns det två sätt att mata in data. Den ena ä papperstryckknappen (rekommenderas inte, vilket är relativt långsamt och rekommenderas inte. Papperstryckknappen används endast för finjustering av data).

Den andra metoden är att direkt klicka på 480 för att välja omvänd, tryck på knappen Rensa, ange 285.0, OK, pappersskjutaren flyttas till positionen för inställningsstorlek.

Användning av elektronisk handratt

Vrid knappen medurs och pappersskjutaren rör sig i pilens riktning. och pappersskjutaren rör sig 0,1 mm per klick. Tryck och håll ned rotationsknappen kontinuerligt. Påskjutaren rör sig från långsamt till snabbt.

När knappen vrids moturs, rör sig pappersskjutaren i pilens riktning och pappersskjutaren rör sig 0,1 mm per klick.

Tryck och håll ned rotationsknappen kontinuerligt, och tryckaren rör sig från långsam till snabb.

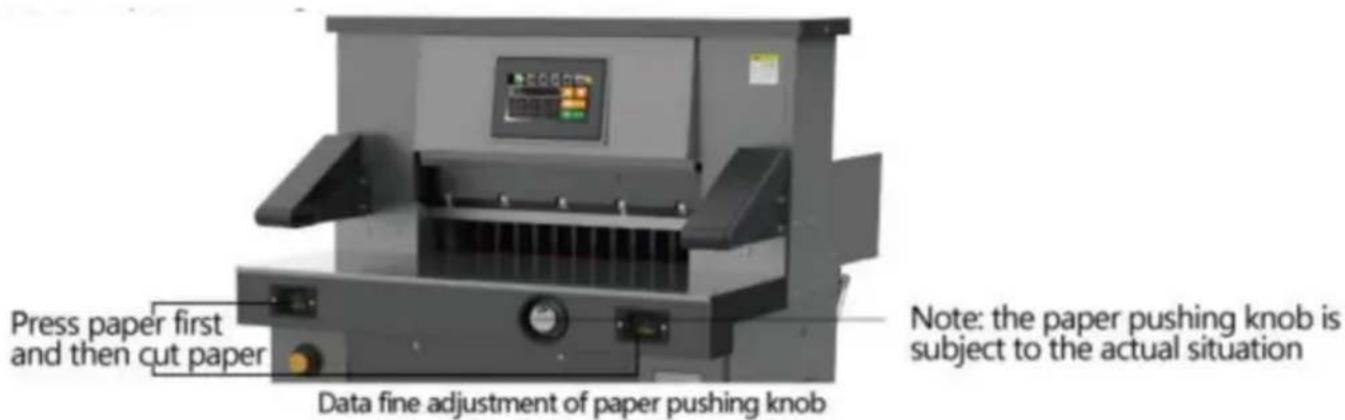

Tryck in skärpapperet eller boken och placera det på vänster sida för att passa in med linjalen; Efter att ha

bekräftat storleken kan du klippa papperet. Trampa på fotkontakten, pressaren börjar trycka på papperet, tryck på klippknappen med båda händerna och börja klippa efter att du har tryckt på papperet (du kan också trycka på klippknappen direkt med båda händerna utan att trampa på fotpedalen,

och pappershållaren börjar trycka på papperet efter att ha tryckt på papperet).

Om det är något fel, släpp knappen, kniven och pressaren kommer att göra det återgå automatiskt till sin ursprungliga position och fortsätt att trycka på om det finns är inget fel Live skärknappen för att slutföra skärningen;

Efter klippning kommer pappersskjutaren att trycka ut boken (ställ in automatisk skärning av push-bok), avslutas en komplett skärprocess.

För att fortsätta annan skärning, upprepa bara stegen ovan.

B. Segmenteringsläge

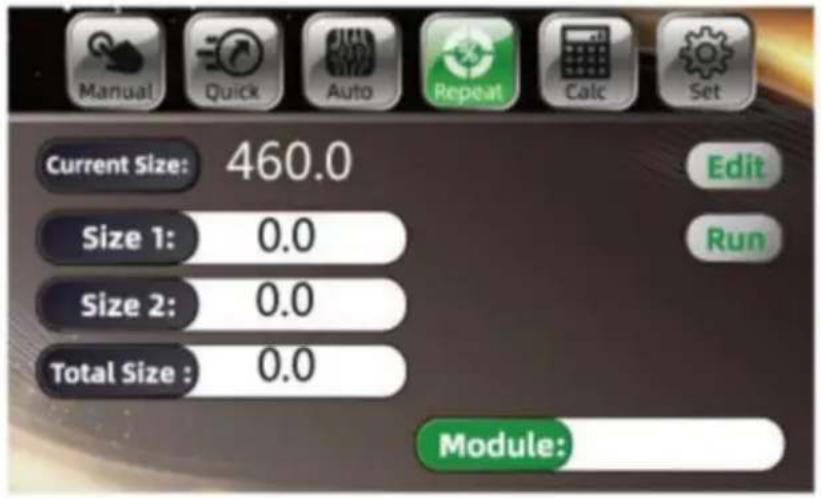

Klicka på sektion för att växla till sektionsläge, klicka på OK, pappersskjutaren gör det tryck automatiskt till den första storleken. Klicka på när du behöver redigera storleken programmeringsläget för att gå in i den första gruppen av programmeringsläge, som visas i figuren. Till

modifiera data, klicka på Redigera, klicka på halvsektion redigera, byt till halveringsredigering, byt dialogrutan, ändra data och bekräfta för att återvända.

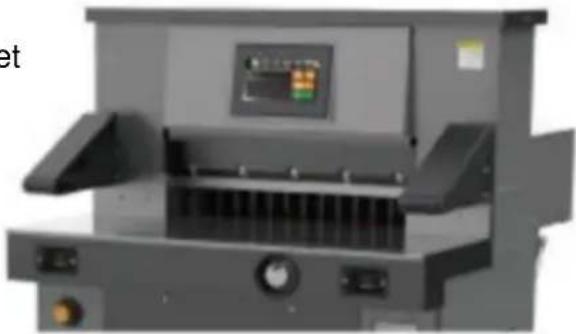

Tryck in skärpapperet eller bok och placera den till vänster sida för att passa in med linjalen bar;

Tryck in det klippta papperet eller boken och lägg det till vänster för att passa in i linjalen.

Efter att ha bekräftat storleken kan du klippa papper.

Trampa på fotkontakten, pressaren startar för att trycka på papperet, tryck på skäret

knapp med båda händerna och börja klippa efter att du har tryckt på papperet (du kan tryck även på skärknappen direkt med båda händerna utan att trampa på fotpedalen, och pappershållaren börjar trycka på papperet efter trycka på papperet). När det är något fel, släpp knappen, kniven och pressaren återgår automatiskt till sin ursprungliga position och trycker på

det igen efter bekräftelse Håll ned skärningsknappen för att avsluta skärningen av storleken på den första kniven på 60,0 mm, och fortsätt sedan att trycka på skärtangenten för att skära storleken på den andra kniven på 110,0 mm. ä

Programstyrningsläge drift

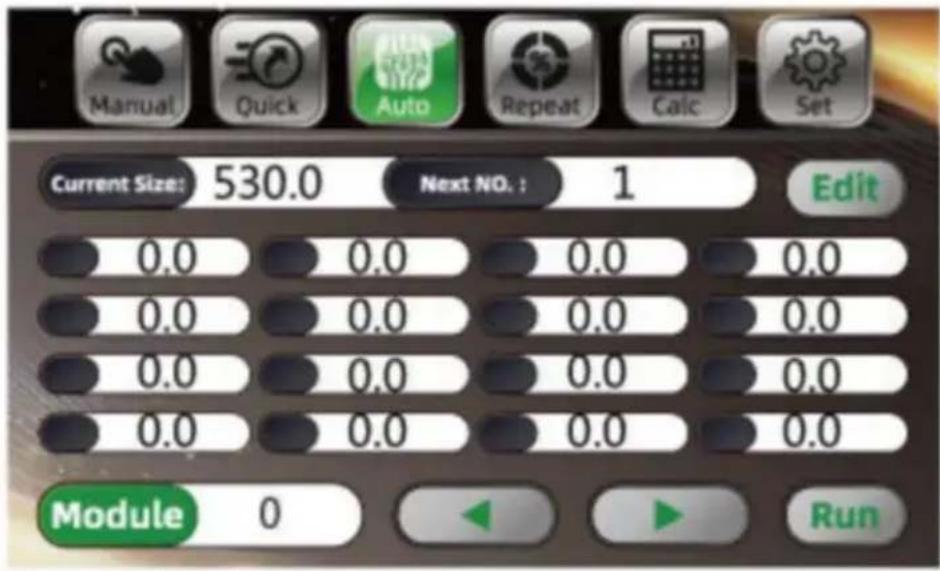

Klicka på programkontroll för att växla till programkontrollläge, som visas i

figuren ovan kan du se en mängd datalista, klicka på

att vända blad,

Redigera för att mata in skärdata, datainmatning.

När du har angett, klicka på Redigera för att spara data igen och klicka på ändra modul till växla data för olika moduler. Efter att ha klickat kommer pappersskjutaren att göra det flytta till motsvarande storlek, tryck in och klipp papperet eller boken och sätt pappret eller boken till vänster, som är nära linjalen.

Efter att ha ställt in storleken, tryck in skärpapperet eller boken och ordna papper eller bok till vänster, kanten är i linje med linjalen.

Efter att ha bekräftat storleken kan papperet skäras. Trampa på fotpedalen och papperspressen börjar trycka på papperet, tryck på skärknappen med båda händerna, tryck på papperet för att börja klippa (eller kliva inte på fotkontakten, tryck på klippknappen med båda händerna och papperet hållaren börjar trycka på papperet och börjar sedan klippa efter att ha tryckt på Om något fel upptäcks, släpp knappen, kniven och pressaren kommer att göra det återgå automatiskt till sin ursprungliga position och fortsätt att trycka på och håll ned om det inte finns något fel. Klippknappen används för att klippa storleken på den förs kniv på 60,0 mm, och fortsätt sedan att trycka på skärtangenten för att skära

andra kniven storlek på 110,0 mm. After skärning av den första kniven och den andra kniv, fortsätt att trycka på skärtangenten för att automatiskt återgå till den första kniv 60,0.

Klipp och upprepa tills klippsekvensen är klar klipp (den är ogiltig till tryck böcker själv i halveringsläget). ä Genvägsläge

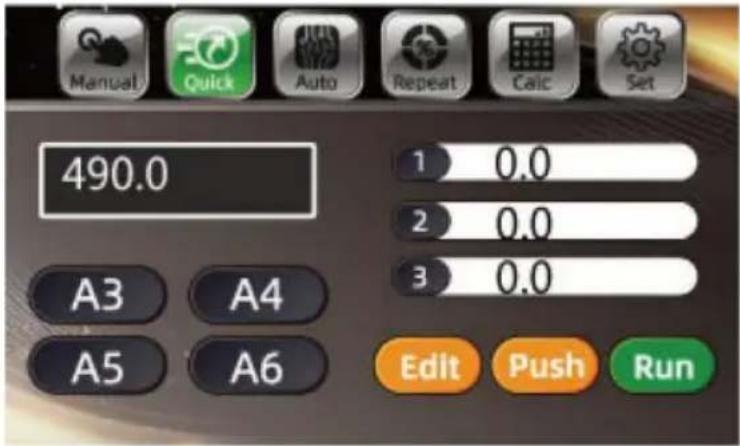

Klicka på genväg för att byta till genvägsläge. Flera

vanliga standardstorlekar

visas. Klicka på önskad storlek, så kommer pappersskjutaren

tryck automatiskt till den första storlek, som visas i figuren.

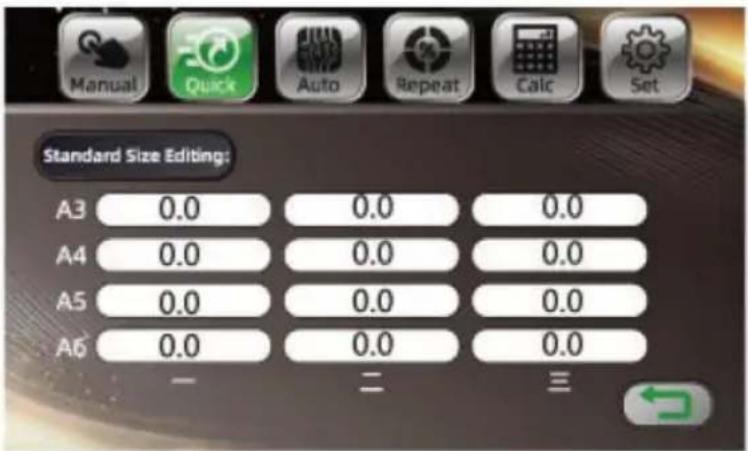

För att redigera storleken, klicka på Redigera

läge, klicka på redigera standardstorlek för att gå in i ändringen

gränssnitt. Efter ändring klickar du på returikonen, som visas

i figuren.

Grundläggande justering

ÿ Korrekturläsning och justering av storlek

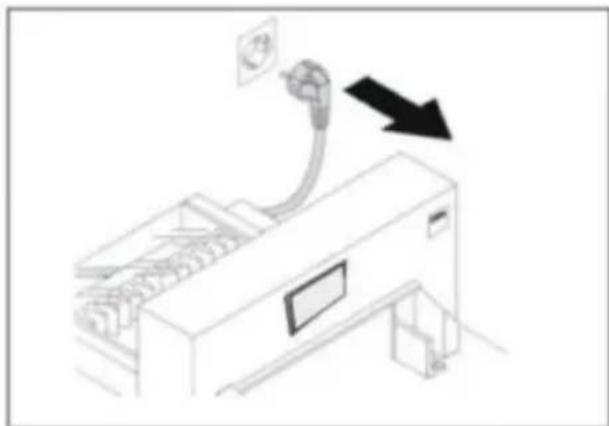

Koppla av strömförsörjningen;

Ta bort bottenplattan på

maskin och kontrollera om det finns

främmande föremål som fastnat vid körningen skruvstång;

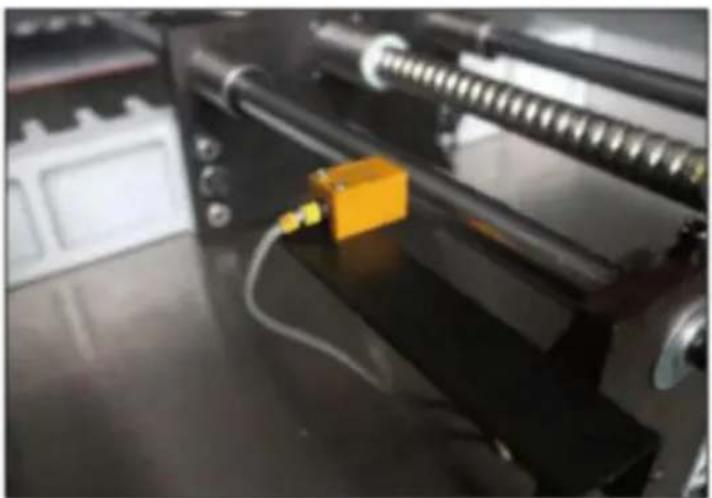

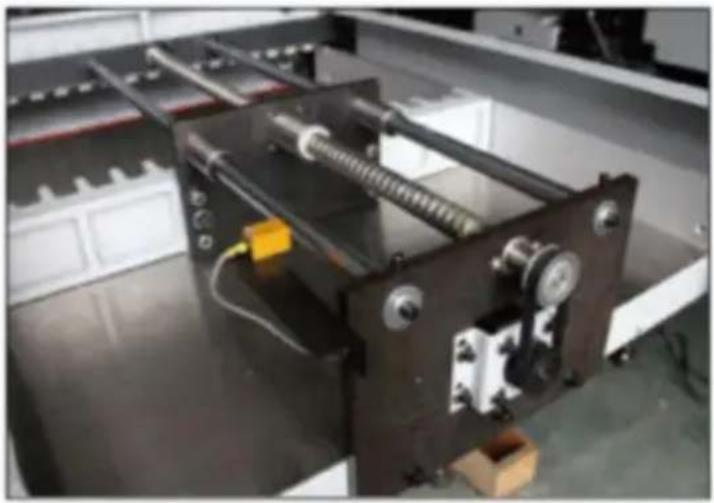

Kontrollera stegmotorn, ta bort den bakre bottenplattan och kontrollera om synkronmotorn och synkronremmen (gömd under motorn) är fixerade normalt;

Justera gränsstödet på trådhållaren och justera det före och efter, tills storleken på bildskärmen är i överensstämmelse med storleken på linjalen, lås sedan fästskruven. Lås sedan fästet

skruva.

ÿ Justering av skärdjup Under

användningen finns det två justeringsmetoder när det undre papperet skärs kontinuerligt:

a. Genom kontrollprogrammets justering av

skärmen.

Justera först finjusteringsanordningen för skärdjupet (justera djupintervallet på cirka 5 mm) eller ändra bladets skäryta; klicka på Set och klicka på de vanliga parametrarna för att ändra enligt den faktiska situationen, med det maximala ändringsvärdet på 20.

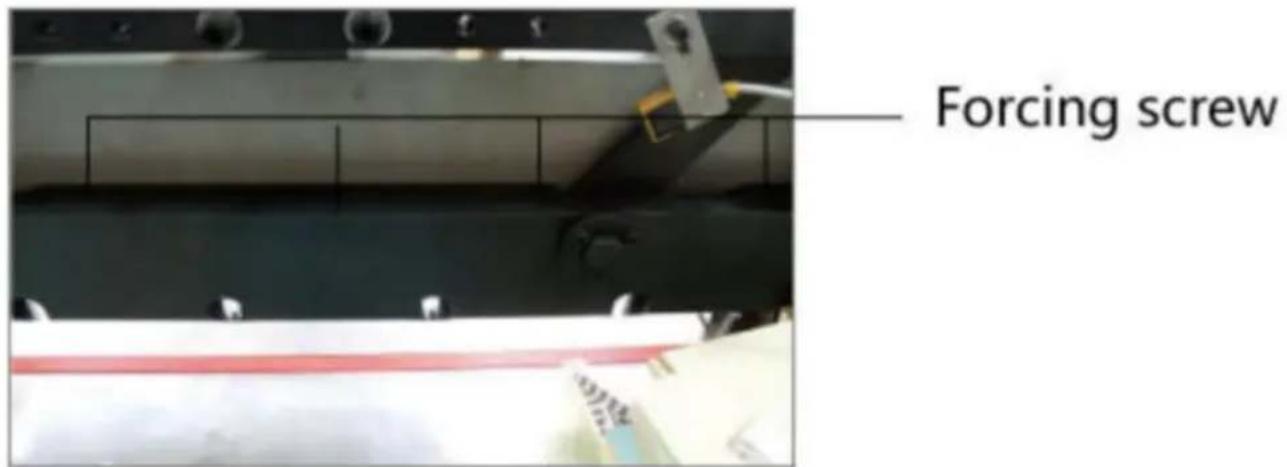

Den kompletteras med den övre skärskruven på verktygshållaren.

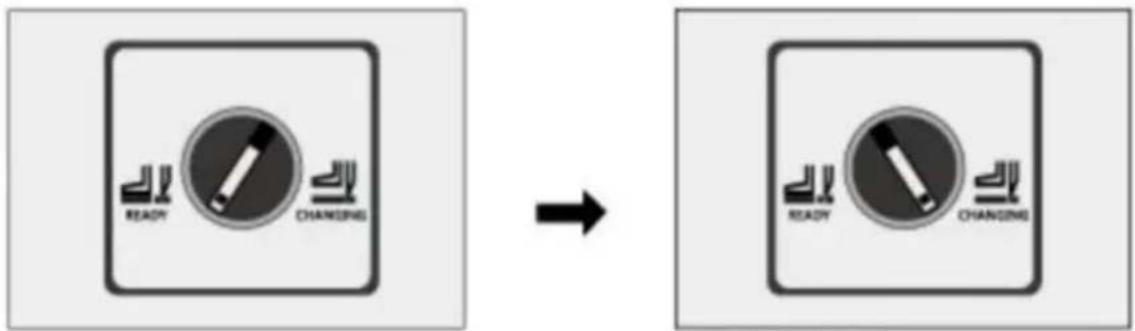

Byt verktygsomkopplare och vrid verktygsbytesomkopplaren från normalt tillstånd till verktygsbyte, som visas i figuren.

Om du inte kan klippa av nästa pappersark måste du justera den övre skärskruven; i allmänhet, justera den till 0,3-0,5 mm av skärinsatsdynan. Prova att klippa med ett papper. Om skärningen är kontinuerlig, justera enligt ovanstående steg.

Vrid verktygsbytesomkopplaren från verktygsbyte till normalt läge. ä Stickjustering

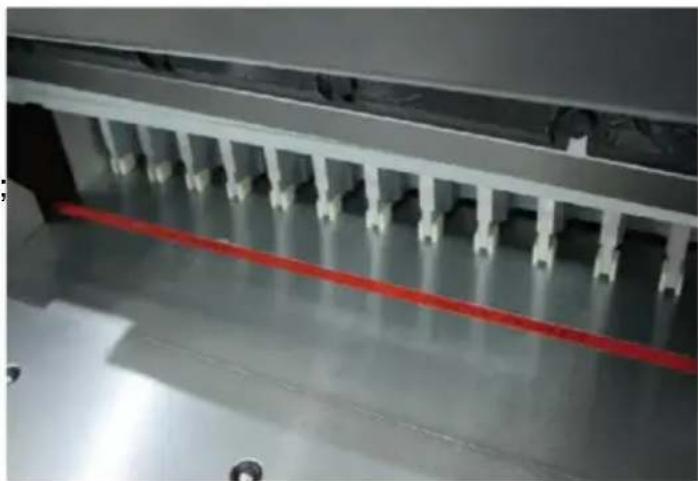

Bladet har 4 sidor, varje

sida kan användas två gånger och kan

återvinnas 8 gånger; Om knivmärket

på bladet är för djupt är

det nödvändigt att justera eller byta ut bladet;

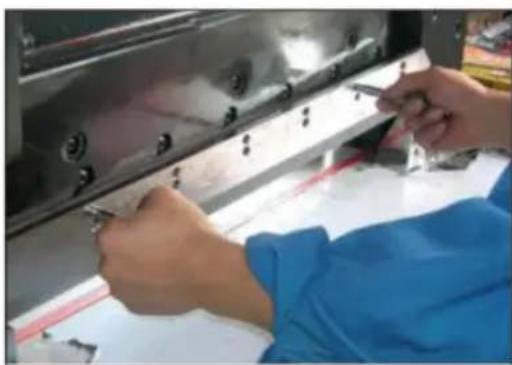

Bladet kan tas ut med en skruvmejsel, och

det ska vara smidigt

installerat i skäret

bord när det byts ut;

Bladet ska vara till vänster.

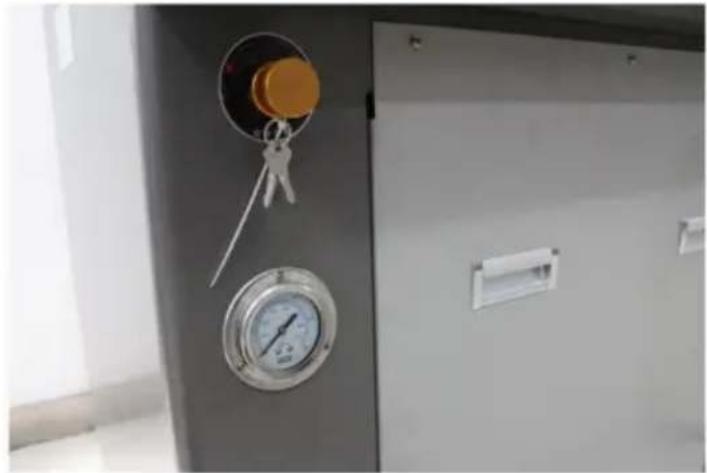

ÿ Tryckjustering

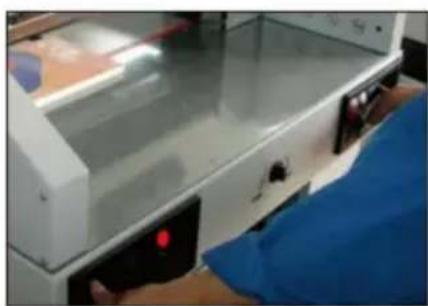

Tryck på skärknappen med båda händerna så kommer tryckmätaren att göra det visa trycket när pressaren sjunker för att trycka på papperet;

Standardtryck: 40kg / cm² \~

50 kg/cm².

Vrid tryckjusteringen

ratten för att öka medurs

tryck och minska

tryck moturs.

Tryck på skärknappen igen tills

pressaren trycker på papperet för att visa det nya trycket. ä Bladbyte (följ stegen noggrant)

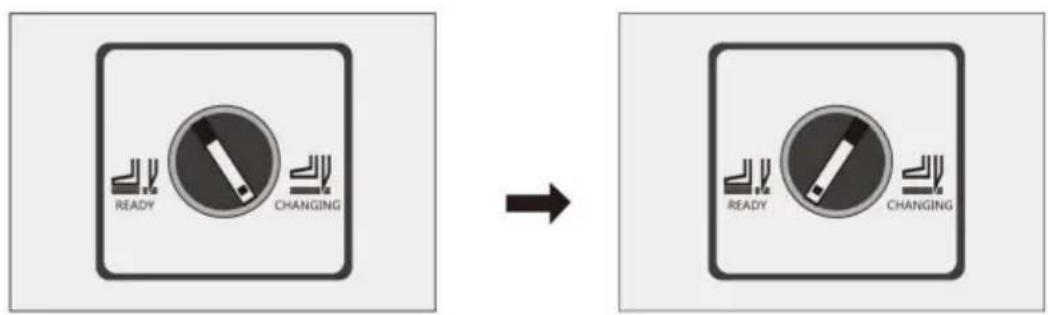

Vrid verktygsbytesomkopplaren från normalt tillstånd till verktygsbyte, som visas i figuren.

Tryck på skärknappen med båda händerna, under kniven;

Lossa och ta bort lässkruven 1 med en öppning på verktygshållaren;

Ta bort andra lässkruvar på verktygshållaren, förutom skruv nr 2;

Vrid verktygsbytesomkopplaren från verktygsbyte till normalläge.

På verktyget, vrid öppningsskruvhålet 1 på de två verktygsborttagningsskruvarna medurs. Om den är fixerad och låst, ta bort andra skruvar och skruvar nr 2 och var uppmärksam på att bladet faller;

Ta ut bladet genom att vrida de två skruvstängerna moturs i ett halvt cirkel. Linda in bladet med handskar eller trasa och lägg det i skärlådan till undvik repor;

Ta ut ett nytt blad, var uppmärksam på säkerheten, bladet är vänt utåt, skruva de två borttagningsskruvarna i bladets öppningshål, montera

bladet på verktygshållaren, dra åt och fixera med skruvar i tur och ordning och justera sed enligt metoden för justering av skärdjupet. ä Justering av pressartryck

På grund av olika skärmaterial är trycket som krävs olika.

Därför är det nödvändigt att justera enligt figuren.

För att justera pressartrycket, lossa först lässkruv 2 och vrid justerhandtaget 1 till justera trycket. Vrid trycket medurs att öka och trycket att minska i

moturs. Det ideala trycket är 4MPa, och lås sedan skruva.

Obs: under förutsättning att du inte påverkar skärprestandan, minska trycket på presspapper så långt som möjligt, vilket är fördelaktigt för maskinens livslängd och säkerhet.

I allmänhet behöver skärtrycket inte justeras. Om systemtrycket överstiger det nominella trycket är maskinen lätt att skadas eller skadas, till exempel ska skärpapper slipas i tid. (märktrycket är 8Mpa).

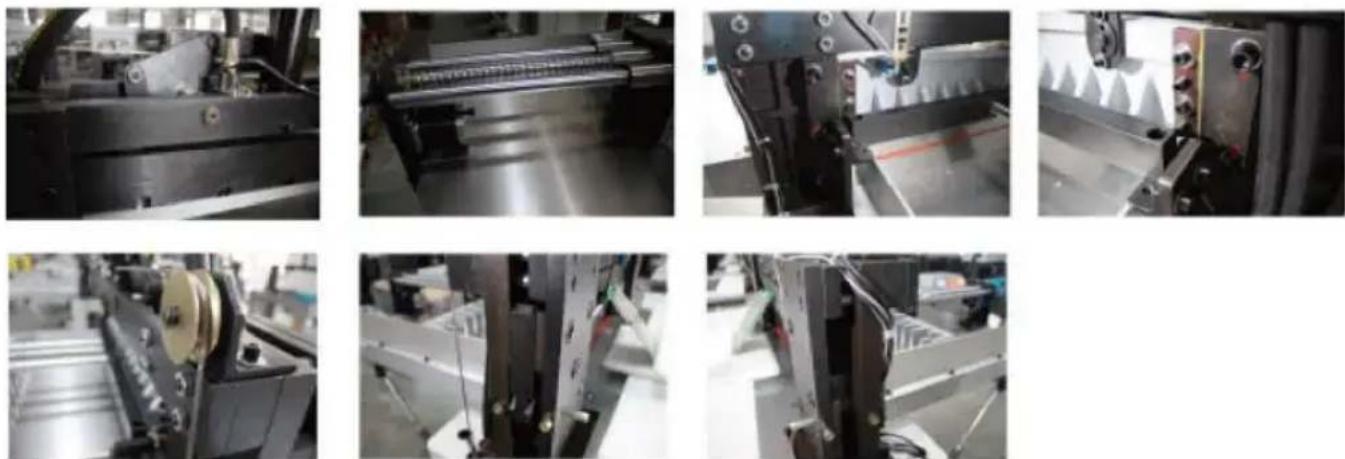

Smörjning och underhåll

1. Smörjning

Maskinen ska öppna locket varje månad, kontrollera rengöringen, fästa delarna och smörja transmissionsdelarna en gång i månaden. Var försiktig så att du inte droppar smörjolja på elektriska kretsar eller elektroniska komponenter vid tankning; för att undvika misslyckanden.

2. Underhåll Under

arbete är det förbjudet att placera föremål som inte skär på maskinen för att förhindra att hårda föremål kommer in i kniven och skadar skäraren. Inbundna böcker bör undvika att föra in häftklamrar i skärområdet för att inte skada kniven. fräs.

Efter att arbetet är avslutat varje dag, torka av maskinen, ta bort skräp och slå av strömförsörjningen.

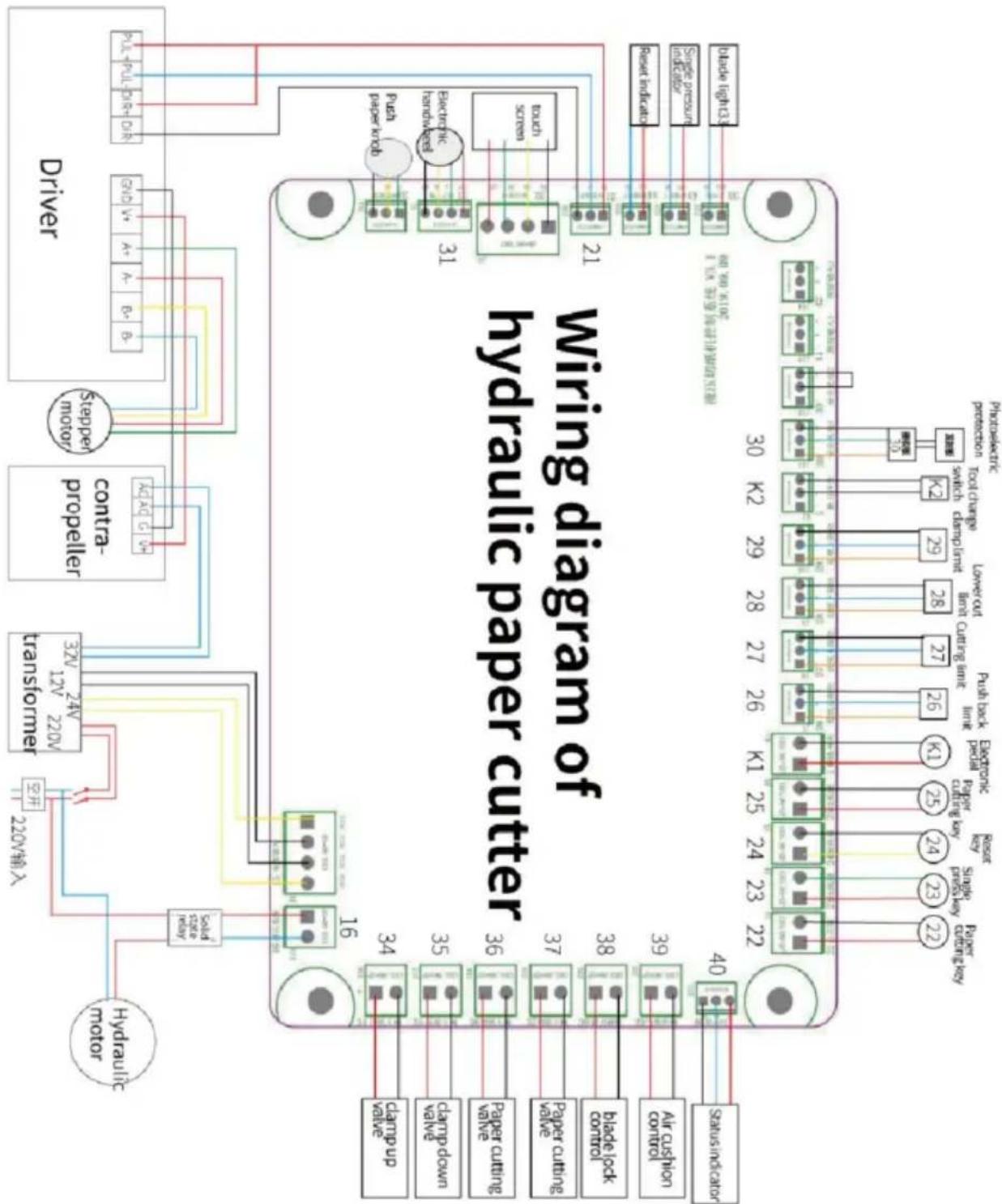

3. Bifogade ritningar

Vanligt fel och eliminering

fel	Fenomen	Uteslutningsmetod 1.
Ingen effektdisplay	Indikatorlampan släcks inte	Kontrollera eluttaget 2. Kontrollera om strömbrytaren är i gott skick 3. Nätsladden är inte bra
Motorkapacitansskador	Onormalt ljud eller tryck från motorn	Byt ut kondensatorn
Ojämn skärning eller stort fel	Det klippta papperet är brett på ena sidan och smalt på den andra, eller så är storleksavvikelsen stor	Flytta stoppmätaren, lossa fästskruven, justera vinkeln mellan linjalen och tryckbrädan med en linjal och skruva sedan fast skruven igen
bladet återställs inte eller arbetar kontinuerligt upp och ner	Knapp ogiltig, kontinuerlig upp och ner	1. Förskjutning eller skada på hemmagrånssensor 2.Kretskortet skadat
Fönstret visas inte, visas oordnat kan inte korrekturläsa eller vara	Power normal knapp ogiltig	Kontrollera displaykortet, det elektriska huvudkortet och den elektroniska kretsen
En del av NC-kretsen är skadad	Pappersskjutaren fungerar inte	1. Kontrollera framdriftsmotorn och drivenheten 2. Kontrollera om maskinens huvudkort är normalt 1.
E-1 eller främmande kropp i plattformen	Knappen är ogiltig och kan inte klippas	Kontrollera om säkerhetsfotoelektriciteten är bra 2. Kontrollera om maskinens huvudkort är normalt 1. Kontrollera om den övre gränssensorn verktygsstödet
Display E-2 och larm	Den kan skära, men fräsen kan inte återgå till sin position	är i gott skick 2. Kontrollera om maskinens huvudkort är normalt 1.
Display E-3 och larm	Det kan skära, och djupet avfräsen kan inte justeras	Kontrollera om verktygshållarens nedre gränsgivare är inkoppladgott skick 2.Kontrollera om maskinens huvudkort är normalt 1. Kontrollera om
Display E-4 och larm	Onormal återgång av pressram	pressarens övre gränssensor är i gott skick 2. Kontrollera om maskinens huvudkort är normalt 1.Kontrollera om bakgränskalibreringssensorn på pappersskjutaren är i gott
Display E-6 och larm	Den kan skära, och påskjutaren kan inte begränsas eller kalibreras	skick 2. Kontrollera om maskinens huvudkort är normalt

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
