BEDIENUNGSANLEITUNG H670TV7 Vevor

Technischer Support und E-Garantie-Zertifikat https://www.vevor.com/support

UHRENBEWEGER

BENUTZERHANDBUCH

MODELL NR.: H670TV7

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

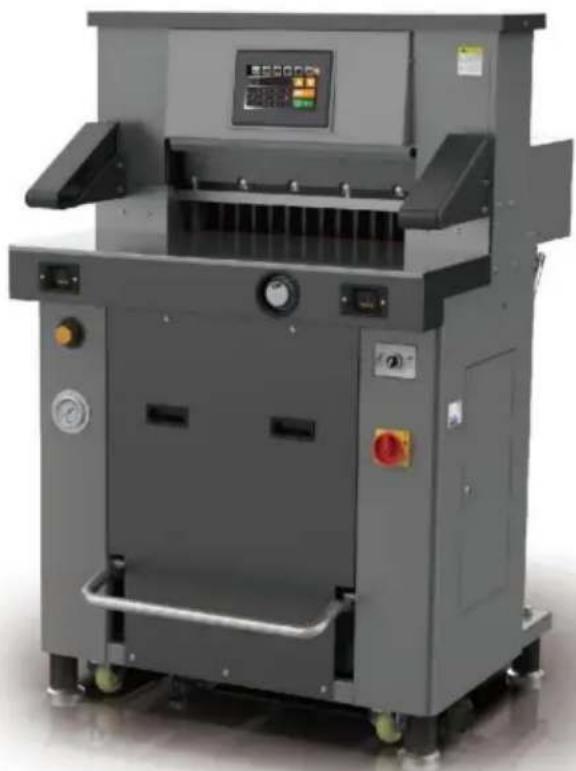

Elektrischer Papierschneider

MODELL NR.: H670TV7

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG:

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen. BEWAHREN SIE DIESES HANDBUCH AUF

Achtung: Mit dieser Maschine können Sie nur bedrucktes Papier, Bücher oder weiches Leder schneiden. Das Schneiden von Metallblechen oder anderen harten Objekten, die die Qualität der Maschine beeinträchtigen, ist verboten.

Verbieten Sie Kindern die Bedienung der Maschine

Halten Sie die Hand von der Klinge fern

Die Klinge nicht ohne Schutz herausnehmen oder transportieren.

Keine Schnitte mit der Hand oder splitternde Materialien

Es muss eine Steckdose mit angeschlossenem Erdungskabel verwendet werden

Notiz:

Um weitere Informationen zur Verwendung der numerisch gesteuerten Papierschneidemaschine zu erhalten, müssen Sie diese Spezifikation zuerst sorgfältig lesen. Dies wird

Helfen Sie, Ihre Arbeitseffizienz zu verbessern, realisieren Sie die Maschine

sEigenschaft, dann wird die Maschine die beste Schneidwirkung haben. Dies wird auch für die Wartung der Maschine gut sein und kann die Lebensdauer der Wartung der Maschine verlänge und kann die Lebensdauer der Maschine verlängern.

Sicherheitshinweise

1. Öffnen Sie die Schachtel und überprüfen Sie

Wenn Sie die Verpackung der Maschine öffnen, überprüfen Sie zunächst die

Maschine und entsprechendes Zubehör. Bitte kontaktieren Sie den Verkäufer oder das Unternehmen, wenn es liegen Schäden oder Fehlmengen vor.

•1 Satz Hauptmotor	•1 Bedienungsanleitung
•1 Satz Werkzeuge •2 Schrauben zur Werkzeugentnahme •1 Zertifikat
•1 Klinge und 1 Stromleitung	•1 Garantiezertifikat

1. Maschineninstallation und Erstinbetriebnahme

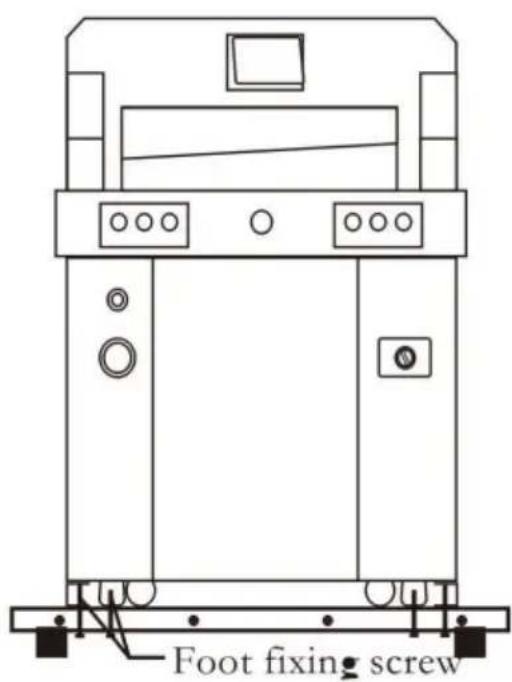

Entfernen Sie die Holzkiste, nehmen Sie das Zubehör heraus und entfernen Sie die Befestigung Schrauben an der Basis des Hauptmotors. Die Hydraulikpresse muss

mit einem Gabelstapler geschaufelt.

Der Standort des Papierschneiders sollte die folgenden Voraussetzungen erfüllen:

1. Keine Vibration

2. Der Boden muss eben und eben sein, und Die Betonqualität auf dem Boden muss mindestens 300 mm, ausreichend, um die Maschine.

3. Es kann die versehentliche Verletzungen durch unebenen Boden.

4. Halten Sie ausreichend Abstand zu Gebäuden und Zusatzgeräte.

5. Es wird empfohlen, die Ebenheit anzupassen der Konsole mit einer Wasserwaage.

Prüfen Sie die Packliste auf Vollständigkeit und fehlende Gegenstände;

Überprüfen und reinigen Sie alle Teile der Maschine.

1. Nutzungsumgebung

Die Maschine muss in einer sauberen Arbeitsumgebung aufgestellt werden, um zu vermeiden direkte Sonneneinstrahlung und Luftauslass; Umgebungstemperatur: 10 \~ 30 ,

Sie darf 32 °C nicht überschreiten; Umgebungstemperatur: 50 – 80 %;

Schließen Sie das Erdungskabel richtig an.

4. Heißer Tipp

Denken Sie daran, dass diese Maschine nur von einem Fachmann bedient werden darf.

Beim Schneiden muss der Knopf mit beiden Händen gleichzeitig betätigt werden.

Zeit; Entfernen Sie nicht die Sicherheitsabdeckung;

Wenn Hände oder Fremdkörper in den Schneidbereich gelangen, wird die Stromversorgung muss zuerst abgeschnitten werden;

Beim Auswechseln der Klinge befolgen Sie die Anweisungen zum Auswechseln der Klinge

Anweisungen;

Es ist verboten, die interne Struktur und den Schaltkreis der Maschine zu verändern ohne Erlaubnis.

TECHNISCHE DATEN

Modell	H670TV7
Bewertung(en)	Wechselstrom 220 V, 60 Hz, 2600	W Wechselstrom 220 V, 50 Hz, 2600 W
Maximale Schnittlänge	670 mm
Minimale Schnittlänge	30 mm
Schnittdicke	80 mm
Technische Daten (LxBxH)	1040 x 1430 x 1410 mm
Verpackungsgröße (LxBxH)	1535*1220*1600 mm
Nettogewicht (kg)	450
Bruttogewicht (kg)	484

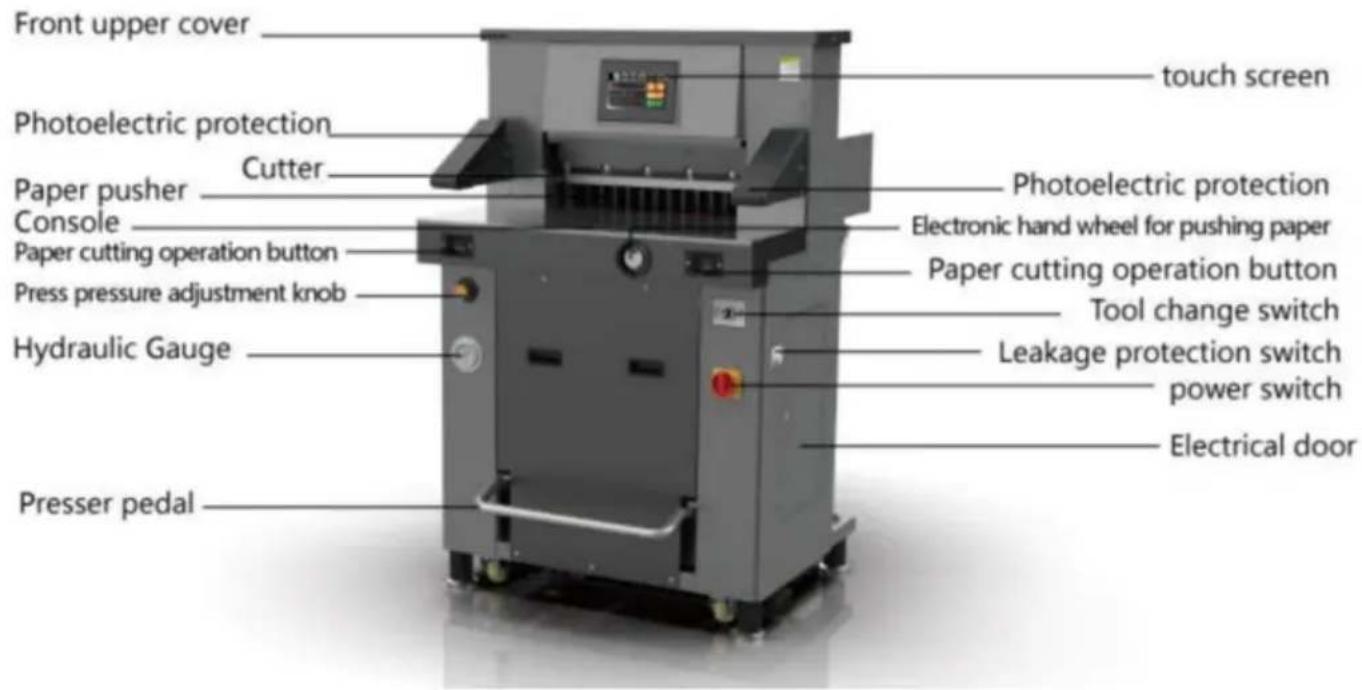

Teilebeschreibung

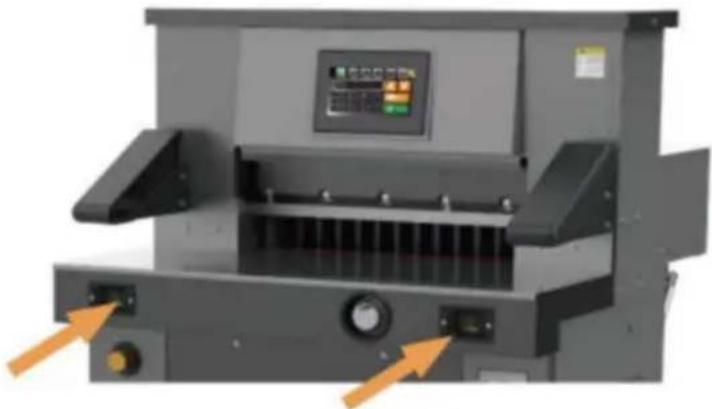

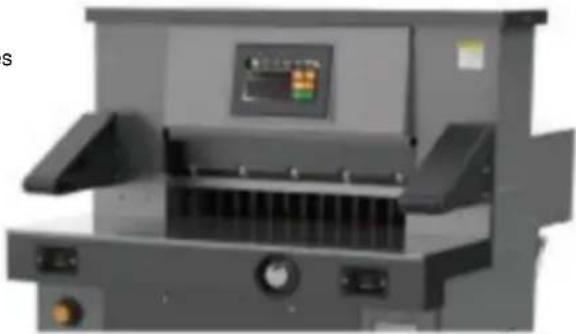

Funktionsdiagramm des Papierschneiders.

Schalten Sie die Stromversorgung ein, schalten Sie den Netzschalter ein, stellen Sie den Schalter auf Ein, Das Display ist eingeschaltet und zeigt den Präsidentenschalter an. Wenn das Messerlicht leuchtet, passt der Papierschieber die Größe automatisch an, was darauf hinweist, dass er in den normalen Startzustand gewechselt ist.

Die korrekte Bedienung der Maschine erfolgt durch Stehen vor der Mitte des die Maschine und blicken auf den Papierschneider. Die linke Hand steuert den Knopf auf die linke und die rechte Hand steuert den Knopf auf der rechten Seite (Sie können auch Treten Sie auf den Pedalschalter für Einzeldruck oder Einzeldruck vor Schneiden), wie in der Abbildung gezeigt.

Grundlegende Bedienung und Einstellung

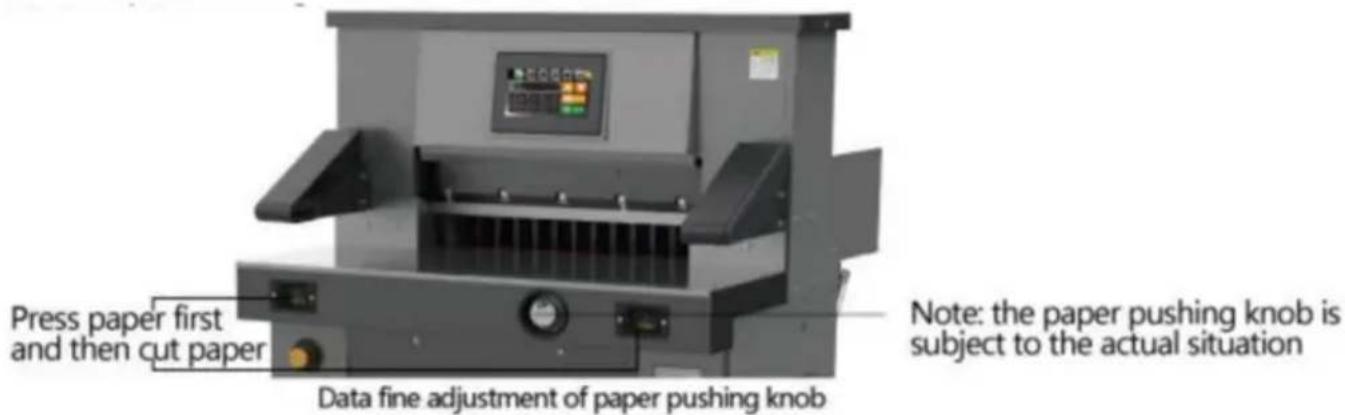

1. Grundbedienung

Einschalten

Überprüfen Sie vor dem Starten der Maschine, ob sich andere Artikel auf der Maschine befinden, und räumen Sie diese

weg. Schalten Sie die

Stromversorgung ein. Stellen Sie den elektrischen Schutzschalter auf die Position „Ein“, schalten Sie den Netzschalter ein. Auf dem NC-Bildschirm/LCD-Bildschirm wird etwas angezeigt, die Positionsanzeigelinie leuchtet und der Papierschieber wird automatisch kalibriert, was darauf hinweist, dass die Stromversorgung normal ist.

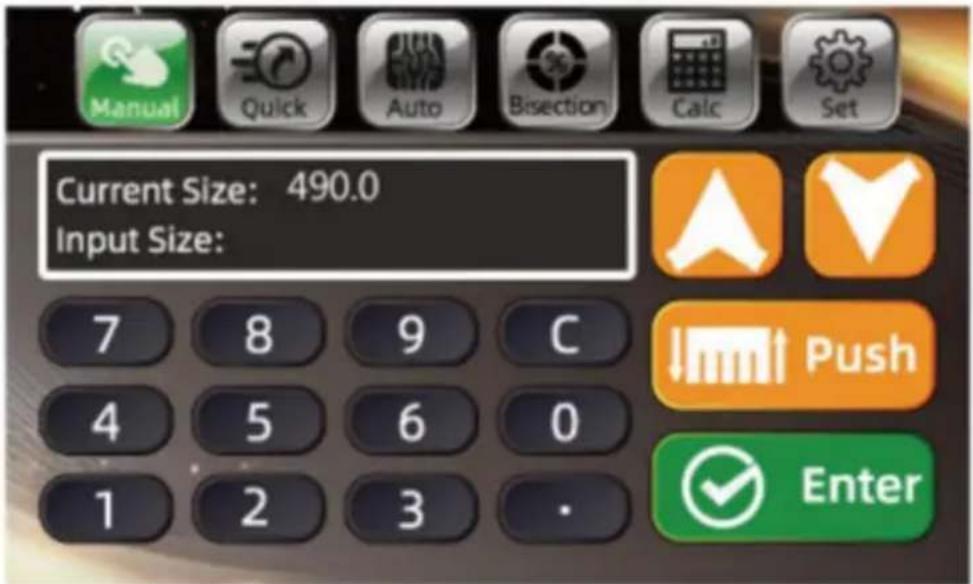

ÿ Bedienungsanleitung für den Papierschneider mit Touchscreen Der

programmgesteuerte Computer verfügt über drei Papierschiebemodi.

Als Beispiel werden 285 mm für den Papiervorschub verwendet. A. Manueller Modus

Wenn der aktuelle Modus nach dem Start nicht im manuellen Modus ist, klicken Sie auf „Manuell“, um in den manuellen Modus zu wechseln, wie in der Abbildung gezeigt. Im manuellen Modus gibt es zwei Methoden zur Dateneingabe. Eine ist der

Papierschiebeknopf (nicht empfohlen, was relativ langsam ist und nicht empfohlen wird. Der Papierschiebeknopf wird nur zur Feineinstellung der Daten verwendet).

Die zweite Methode besteht darin, direkt auf 480 zu klicken, um die Auswahl umzukehren, die Löschtaste zu drücken,

285,0 einzugeben und mit „OK“ zu bestätigen. Der Papierschieber bewegt sich dann zur Position für die eingestellte Größe.

Einsatz des elektronischen Handrads

Drehen Sie den Knopf im Uhrzeigersinn, und der Papierschieber bewegt sich in Pfeilrichtung. Der Papierschieber bewegt sich 0,1 mm pro Klick. Drücken und halten Sie den Drehknopf kontinuierlich. Der Schieber bewegt sich von langsam nach schnell.

Wenn der Knopf gegen den Uhrzeigersinn gedreht wird, bewegt sich der Papierschieber in Pfeilrichtung, und zwar 0,1 mm pro Klick.

Halten Sie die Rotationstaste kontinuierlich gedrückt und der Drücker bewegt sich von langsam nach schnell.

Schieben Sie das zu schneidende Papier oder Buch hinein und legen Sie es auf die linke Seite, um es an der Linealleiste

auszurichten. Nachdem Sie die Größe bestätigt haben, können Sie das Papier schneiden. Treten Sie auf den Fußschalter, der Presser beginnt, das Papier zu pressen. Drücken Sie die Schneidetaste mit beiden Händen und beginnen Sie mit dem Schneiden, nachdem Sie das Papier gepresst haben (Sie können die Schneidetaste auch direkt mit beiden Händen drücken, ohne auf den Fußschalter zu tret

und der Papierhalter beginnt, das Papier zu pressen, nachdem er das Papier gepresst hat).

Wenn ein Fehler auftritt, lassen Sie die Taste los. Das Messer und der Presser werden

automatisch in die Ausgangsposition zurückkehren und weiter drücken, wenn es

ist kein Fehler vorhanden, drücken Sie die Schneidetaste, um den Schnitt abzuschließen;

Nach dem Schneiden schiebt der Papierschieber das Buch heraus (stellen Sie die

Mit dem automatischen Push-Book-Schnitt wird ein kompletter Schneidevorgang durchgeführt.

Um mit dem Schneiden fortzufahren, wiederholen Sie einfach die obigen Schritte.

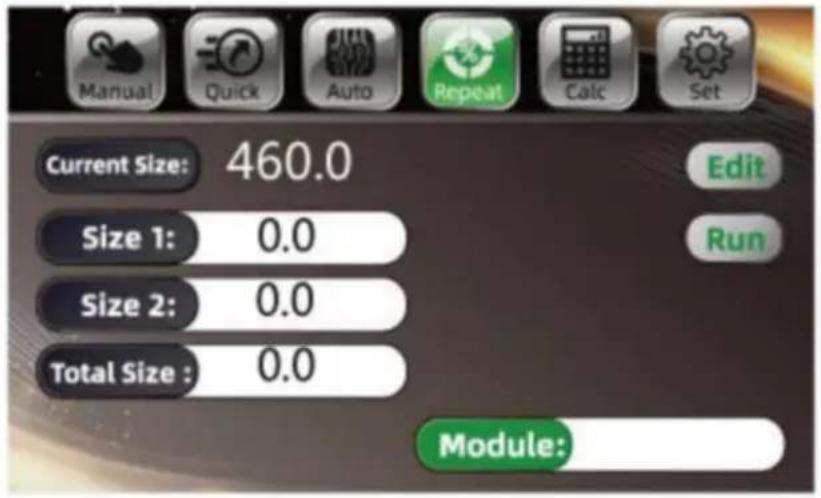

B. Segmentierungsmodus

Klicken Sie auf Bisektion, um in den Bisektionsmodus zu wechseln, klicken Sie auf OK, der Papierschieber wird automatisch auf die erste Größe verschieben. Wenn Sie die Größe bearbeiten müssen, klicken Sie auf den Programmiermodus, um die erste Gruppe von Programmiermodi einzugeben, wie wie in der Abbildung dargestellt.

Um die Daten zu ändern, klicken Sie auf Bearbeiten, dann auf Halbierung bearbeiten, zur Halbierungsbearbeitung, wechseln Sie Dialogfeld, ändern Sie die Daten und bestätigen Sie, um zurückzukehren.

Das Schneidpapier einschieben oder Buch und legen Sie es auf die linke Seite zum Ausrichten mit dem Lineal Bar;

Schieben Sie das ausgeschnittene Papier oder Buch hinein und legen Sie es auf der linken Seite, um es am Lineal auszurichten. Nach der Bestätigung der Größe können Sie die

Papier.

Treten Sie auf den Fußschalter, der Presser startet um das Papier zu pressen, drücken Sie die Schneide

Knopf mit beiden Händen und beginnen Sie mit dem Schneiden, nachdem Sie das Papier gedrückt haben (Sie können Drücken Sie den Schneidknopf auch direkt mit beiden Händen, ohne darauf zu treten den Fußschalter, und der Papierhalter beginnt, das Papier nach

Drücken des Papiers). Wenn ein Fehler auftritt, lassen Sie die Taste los, das Messer und der Presser kehren automatisch in die Ausgangsposition zurück und drücken

es erneut nach der Bestätigung Halten Sie die Schneidetaste gedrückt, um den Zuschnitt der Größe des das erste Messer von 60,0 mm, und dann weiter drücken Sie die Schneide-Taste, um zu schneiden die Größe des zweiten Messers beträgt 110,0 mm.

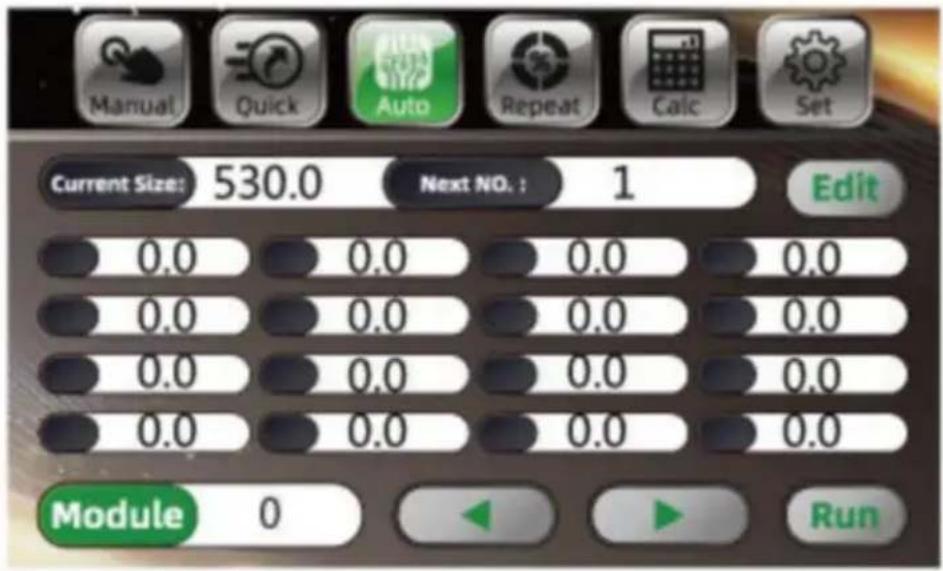

ÿ Betrieb im Programmsteuerungsmodus

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Klicken Sie auf Programmsteuerung, um in den Programmsteuerungsmodus zu wechseln, wie in der In der Abbildung oben sehen Sie eine Liste mit zahlreichen Daten. Klicken Sie auf umblättern, „Bearbeiten“, um die Schnittdaten einzugeben und die Daten einzugeben.

Klicken Sie nach der Eingabe auf Bearbeiten, um die Daten erneut zu speichern, und klicken Sie auf Modul ändern, um Daten verschiedener Module wechseln. Nach dem Klicken wird der Papierschieber auf die entsprechende Größe verschieben, das Papier oder Buch einschieben und zuschneiden, das Papier oder Buch auf der linken Seite, das sich in der Nähe des Lineals befindet.

Nach dem Einstellen der Größe das Schneidepapier oder -buch einschieben und die Papier oder Buch nach links, die Kante liegt auf einer Linie mit dem Lineal.

Nach der Bestätigung der Größe kann das Papier geschnitten werden. Treten Sie auf den Fußschalter und der Papierpresser beginnt, das Papier zu pressen, drücken Sie den Schneideknopf mit Drücken Sie mit beiden Händen auf das Papier, um mit dem Schneiden zu beginnen (oder treten Sie nicht darauf den Fußschalter, drücken Sie den Schneideknopf mit beiden Händen und das Papier Der Papierhalter beginnt, das Papier zu drücken, und beginnt dann mit dem Schneiden, nachdem er den Papier.Wenn ein Fehler gefunden wird, lassen Sie die Taste los, das Messer und der Presser werden kehren automatisch in ihre ursprüngliche Position zurück und drücken Sie weiter und halten, wenn kein Fehler vorliegt. Mit der Schneidetaste können Sie die Größe des ersten Messer von 60,0 mm, und dann weiterhin die Schneidetaste drücken, um die

zweite Messergröße von 110,0 mm. Nach dem Schneiden des ersten Messers und des zweiten Messer, halten Sie die Schneidetaste gedrückt, um automatisch zum ersten zurückzukehren Messer 60.0.

Schneiden und wiederholen, bis die Schnittfolge abgeschlossen ist (es ist ungültig,

Bücher im Bisektionsmodus selbst verschieben). ä Shortcut-Modus

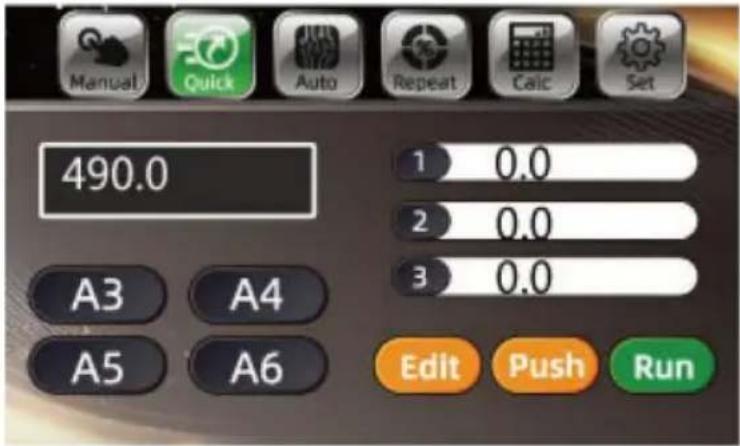

Klicken Sie auf die Verknüpfung, um zu wechseln

Shortcut-Modus. Mehrere

gängige Standardgrößen

Klicken Sie auf die gewünschte Größe, und

der Papierschieber wird

automatisch zum ersten

Größe, wie in der Abbildung gezeigt.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

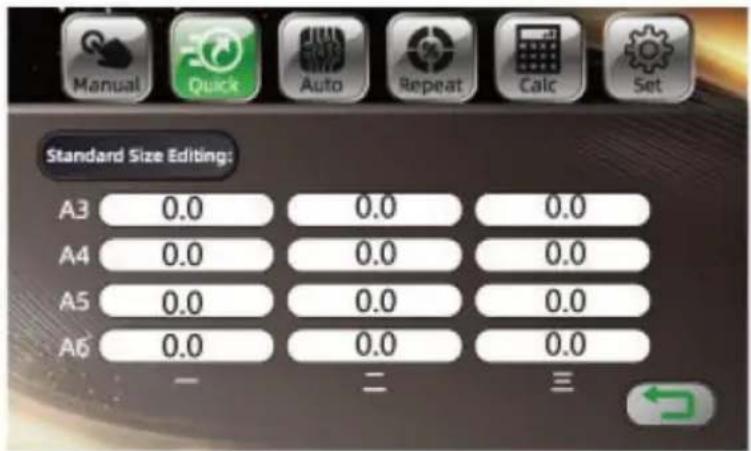

Um die Größe zu bearbeiten, klicken Sie auf Bearbeiten

Modus, klicken Sie auf Standardgröße bearbeiten um die Änderung einzugeben

Schnittstelle. Klicken Sie nach der

Änderung auf das Zurück-Symbol, wie gezeigt in der Abbildung.

Standard Size Editings: A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 — — —

Grundeinstellung

ÿ Größenkorrektur und -anpassung

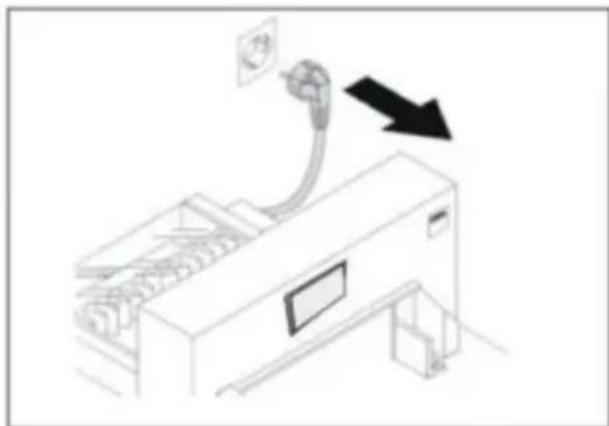

Unterbrechen Sie die Stromversorgung;

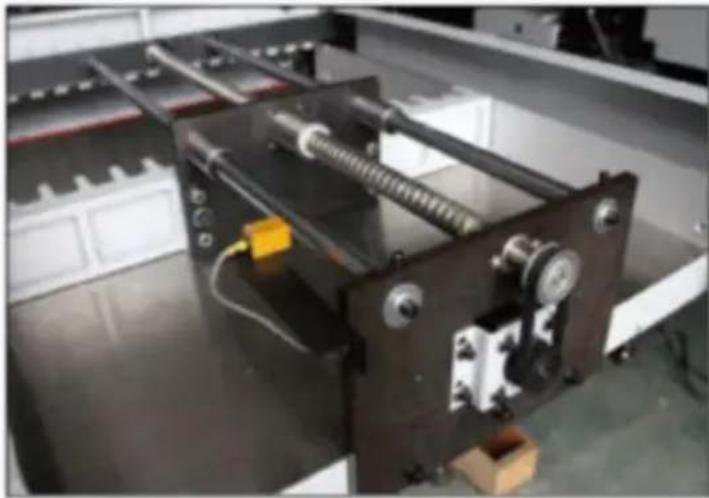

Entfernen Sie die Bodenplatte des

Maschine und prüfen Sie, ob

Fremdkörper, die sich im Antriebsstrang festsetzen

Schraubstange;

Überprüfen Sie den Schrittmotor, entfernen Sie die hintere Bodenplatte und prüfen Sie, ob der Synchronmotor und der Synchronriemen (unter dem Motor versteckt) normal befestigt sind.

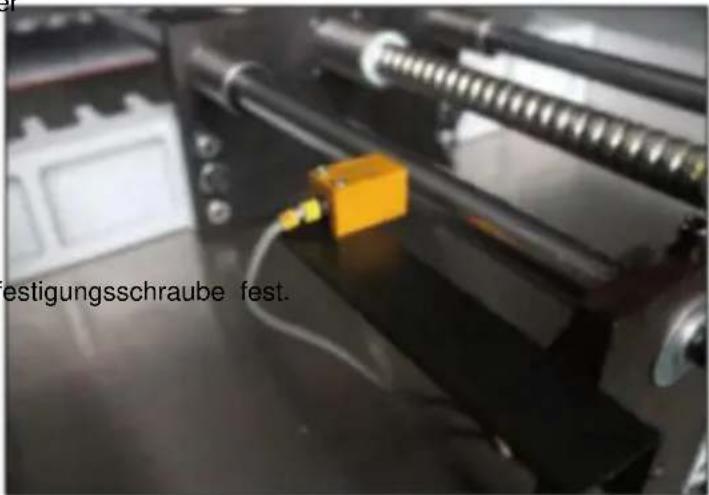

Passen Sie die Begrenzungshalterung am Drahthalter

an und passen Sie sie vor und nach der

Einstellung an, bis die Größe des

Anzeigebildschirms mit der Größe des Lineals

übereinstimmt. Ziehen Sie dann die

Befestigungsschraube fest. Ziehen Sie dann die Befestigungsschraube fest.

schrauben.

festigungsschraube fest.

ÿ Einstellung der Schneidtiefe: Beim

kontinuierlichen Schneiden des unteren Papiers gibt es während des Gebrauchs zwei Einstellmethoden:

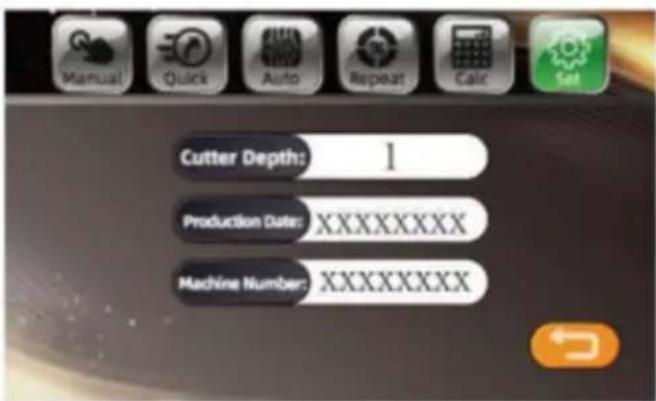

a. Über die Steuerprogrammeinstellung auf dem

Anzeigebildschirm.

Passen Sie zunächst die Feineinstellung der Frästiefe an (stellen Sie den Tiefenbereich auf etwa 5 mm ein) oder ändern Sie die Schnittfläche der Klinge. Klicken Sie auf „Festlegen“ und dann auf die allgemeinen Parameter, um sie entsprechend der tatsächlichen Situation zu ändern. Der maximale Änderungswert beträgt 20.

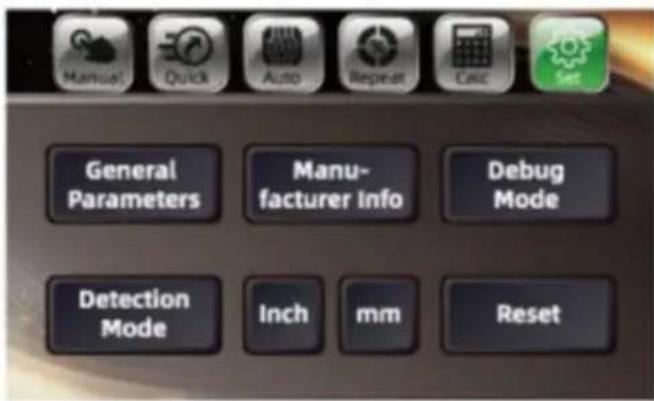

Manual Quick Auto Repeat Calc General Parameters Manufacturer info Debug Mode Detection Mode Inch mm Reset

Manual Quick Auto Repeat Calc Set Cutter Depth: 1 Production Date: XXXXXXXX Machine Number: XXXXXXXX

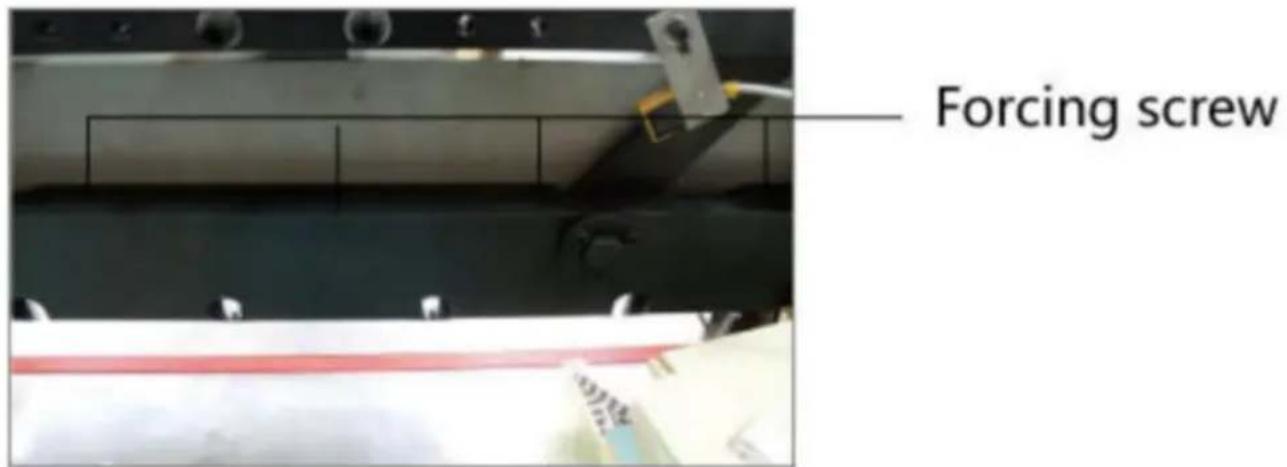

Komplettiert wird dies durch die obere Schneidschraube am Werkzeughalter.

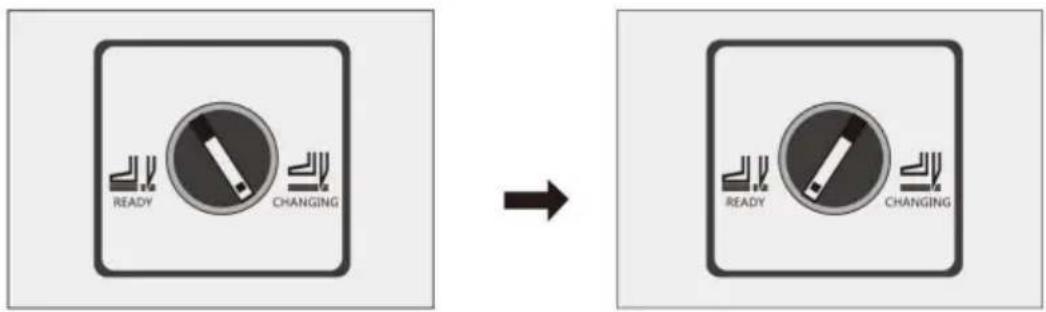

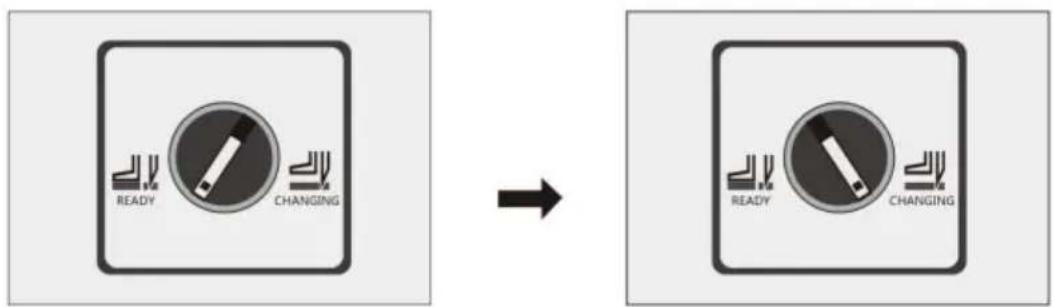

Ändern Sie den Werkzeugschalter und drehen Sie den Werkzeugwechselschalter vom Normalzustand in den Werkzeugwechselzustand, wie in der Abbildung gezeigt.

READY CHANGING → READY CHANGING

Wenn Sie das nächste Blatt Papier nicht abschneiden können, müssen Sie die obere Schneidschraube einstellen. Stellen Sie sie im Allgemeinen auf 0,3–0,5 mm des Schneideinsatzpolsters ein. Versuchen Sie, mit einem Stück Papier zu schneiden. Wenn der Schnitt kontinuierlich ist, stellen Sie ihn gemäß den obigen Schritten neu ein.

Schalten Sie den Werkzeugwechselschalter vom Werkzeugwechselzustand in den

Normalzustand. ÿ

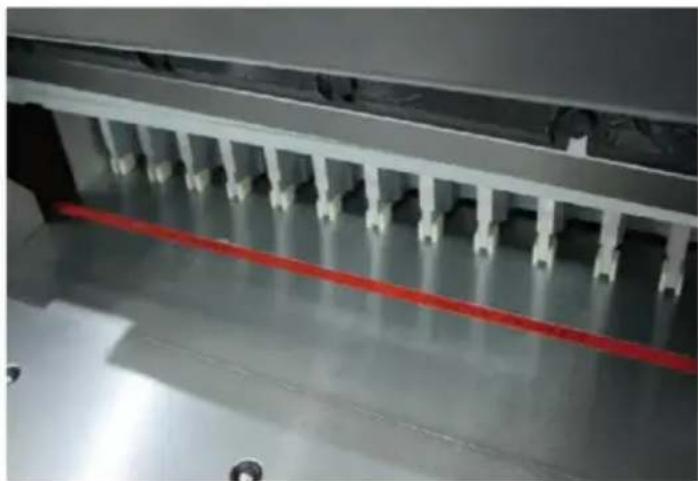

Stabeinstellung Die Klinge hat 4 Seiten, jede

Seite kann zweimal verwendet und 8 Mal

wiederverwendet werden;

Wenn die Messerspur auf der Klinge zu tief ist,

muss die Klinge eingestellt oder ausgetauscht

werden; Die Klinge kann

mit einem Schraubenzieher herausgenommen

werden und sollte reibungslos in die

Schneide eingesetzt werden

Tabelle, wenn sie ersetzt wird;

Die Klinge sollte sich auf der linken Seite befinden.

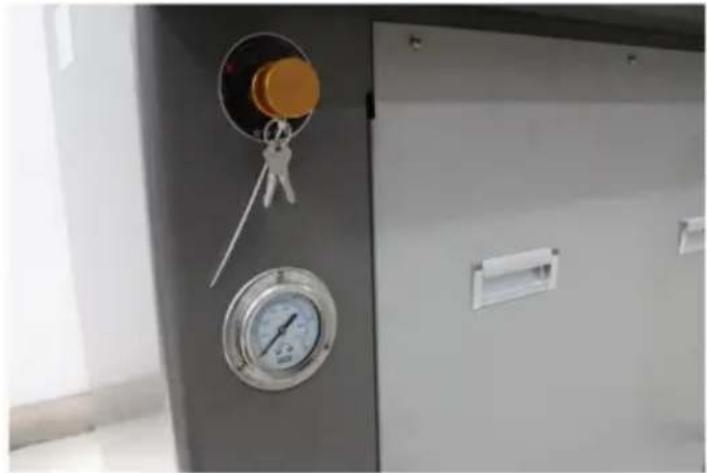

ÿ Druckeinstellung

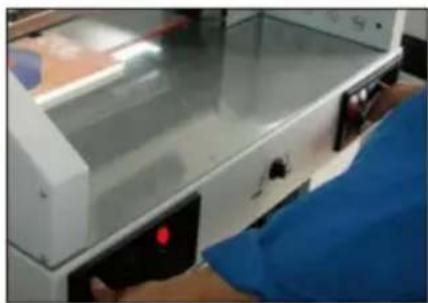

Drücken Sie den Schneidknopf mit beiden Händen, und das Manometer wird

Zeigt den Druck an, wenn der Presser nach unten geht, um das Papier anzupressen.

Standarddruck: 40kg/cm² \~

50kg/cm².

Drehen Sie den Druckregler

Drehknopf zum Erhöhen der im Uhrzeigersinn

Druck und verringern Sie die

Druck gegen den Uhrzeigersinn.

Drücken Sie die Schneidetaste erneut, bis

Der Presser drückt das Papier, um den neuen Druck anzuzeigen. ä

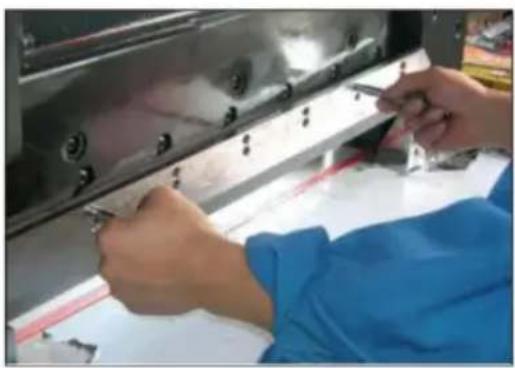

Klingenwechsel (bitte befolgen Sie die Schritte sorgfältig)

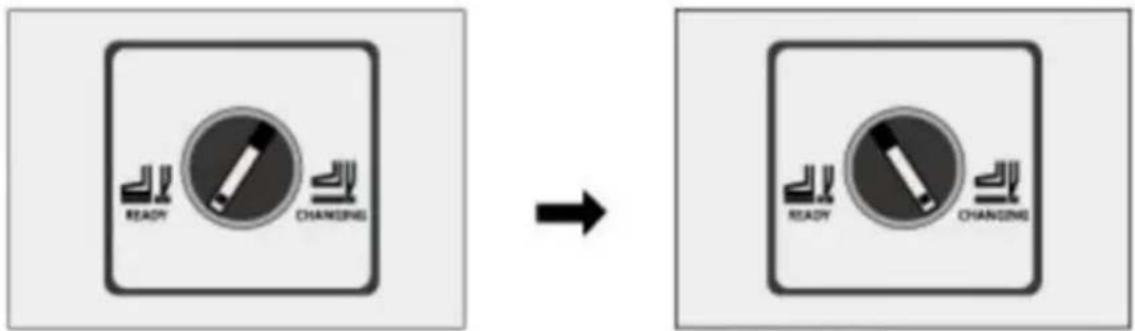

Den Werkzeugwechselschalter vom Normalzustand in den Werkzeugwechselzustand schalten, wie wie in der Abbildung gezeigt.

READY CHANGING → READY CHANGING

Drücken Sie mit beiden Händen den Schneidknopf unter dem Messer.

Lösen und entfernen Sie die Feststellschraube 1 mit einer Öffnung am Werkzeughalter;

Entfernen Sie die anderen Feststellschrauben am Werkzeughalter, mit Ausnahme der Schraube № 2. Drehen Sie den Werkzeugwechselschalter vom Werkzeugwechselzustand in den Normalzustand. Drehen Sie am Werkzeug die Öffnungsschraube 1 der beiden Werkzeugentnahmeschrauben im Uhrzeigersinn. Wenn es fixiert und verriegelt ist, entfernen Sie die anderen Schrauben und die Schraube № 2 und achten Sie darauf, dass die Klinge herunterfällt.

READY CHANGING

Nehmen Sie die Klinge heraus, indem Sie die beiden Schraubenstangen eine halbe Umdrehung gegen den Uhrzeigersinn drehen.

Kreis. Umwickeln Sie die Klinge mit Handschuhen oder einem Tuch und legen Sie sie in die Schneidebox, um Kratzer vermeiden;

Nehmen Sie eine neue Klinge heraus, achten Sie auf die Sicherheit, die Klinge zeigt nach außen, schrauben

Sie die beiden Entnahmeschrauben in das Öffnungsloch der Klinge, installieren Sie die

Klinge auf dem Werkzeughalter, festziehen und mit Schrauben nacheinander fixieren, und dann einstellen je nach Schnitttiefeneinstellungsmethode. ä Einstellung des Presserdrucks

Aufgrund unterschiedlicher Schneidmaterialien ist auch der erforderliche Druck unterschiedlich.

Daher ist eine Anpassung entsprechend der Abbildung erforderlich.

Um den Pressdruck einzustellen, lösen Sie zuerst die

Feststellschraube 2 und drehen Sie den Einstellgriff 1 auf

Druck einstellen. Druck im Uhrzeigersinn drehen

zu erhöhen und der Druck zu verringern in der

调节车阀 2 1

gegen den Uhrzeigersinn. Der ideale Druck beträgt 4 MPa, und dann verriegeln Sie die schrauben.

Hinweis: Sofern die Schneidleistung nicht beeinträchtigt wird, reduzieren Sie den Druck beim Andrücken des Papiers so weit wie möglich. Dies wirkt sich positiv auf die Lebensdauer und Sicherheit der Maschine aus.

Im Allgemeinen muss der Schneiddruck nicht angepasst werden. Wenn der Systemdruck den Nenndruck überschreitet, kann die Maschine leicht beschädigt werden. Beispielsweise sollte das Schneidpapier rechtzeitig geschliffen werden. (Der Nenndruck beträgt 8 MPa.)

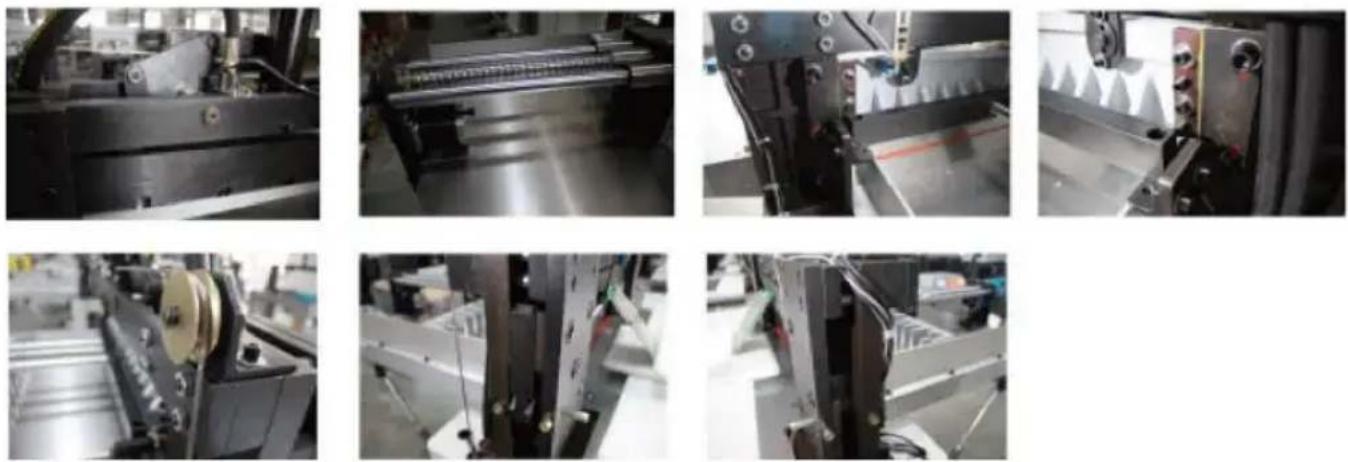

Schmierung und Wartung

1. Schmierung

Die Abdeckung der Maschine sollte einmal im Monat geöffnet, die Sauberkeit überprüft, die Teile befestigt und die Getriebeteile einmal im Monat geschmiert werden. Achten Sie beim Auftanken darauf, dass kein Schmieröl auf elektrische Schaltkreise oder elektronische Komponenten tropft, um Ausfälle zu vermeiden.

2. Wartung: Während der

Arbeit dürfen keine nicht schneidenden Gegenstände auf die Maschine gelegt werden, damit keine harten Gegenstände in das Messer gelangen und den Schneider beschädigen. Bei gebundenen Büchern sollte vermieden werden, dass Heftklammern in den Schneidebereich gelangen, um den Schneider nicht zu beschäd Wischen Sie die Maschine täglich nach Abschluss der Arbeit ab, entfernen Sie Schmutz und unterbrecher Sie die Stromzufuhr.

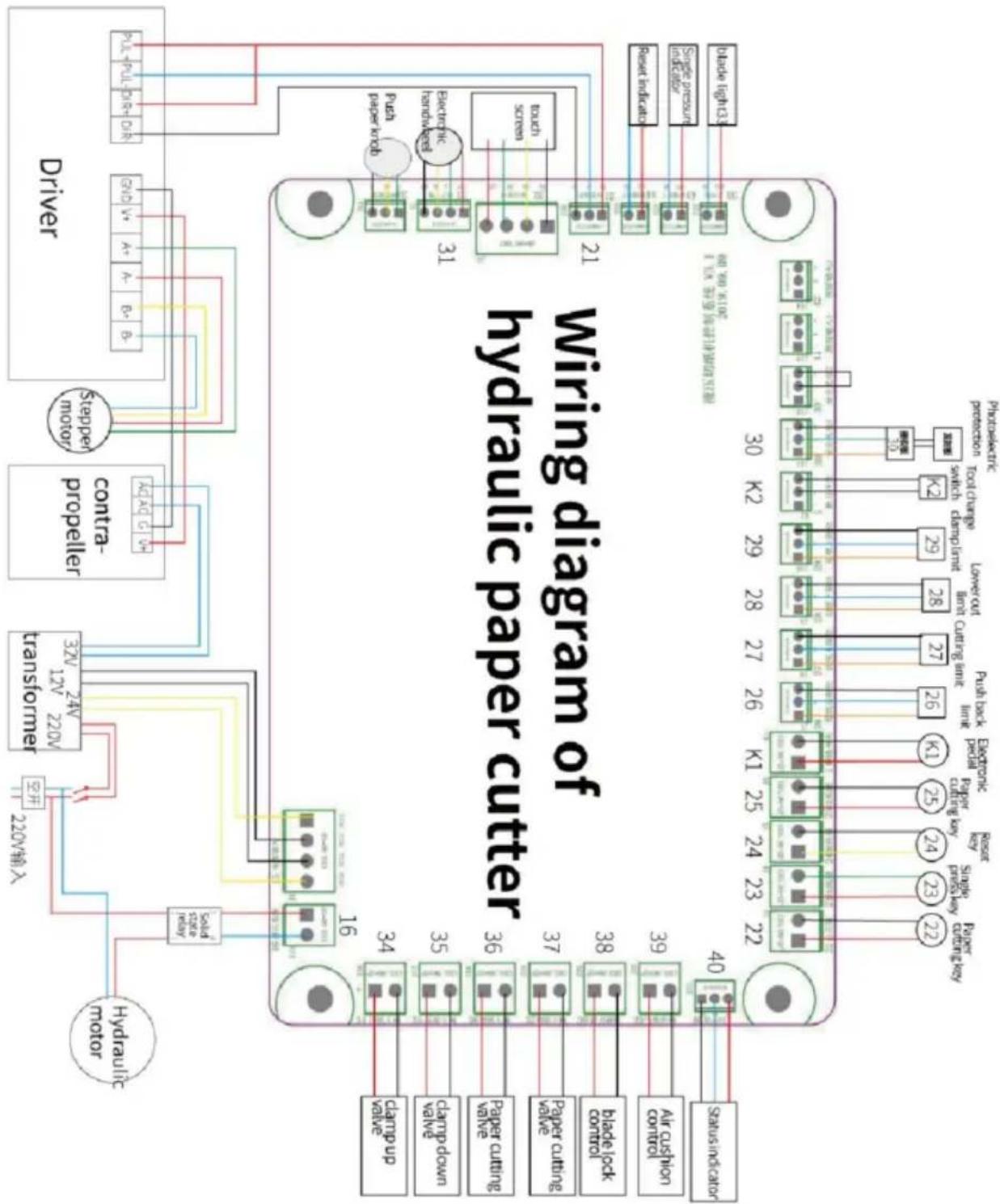

1. Beigefügte Zeichnungen

Häufige Fehler und ihre Beseitigung

Fehler	Phänomene	Ausschlussmethode 1.
Keine Leistungsanzeige	Die Kontrollleuchte erlischt nicht	Überprüfen Sie die Steckdose 2. Überprüfen Sie, ob der Schalter in gutem Zustand ist 3. Das Netzkabel ist nicht gut
Motorkapazitätsschaden	Ungewöhnliche Geräusche oder ungewöhnlicher Druck des Motors	Ersetzen Sie den Kondensator
Ungleichmäßiger Schnitt oder große Fehler	Das geschnittene Papier ist auf einer Seite breit und auf der anderen schmal oder die Größenabweichung ist groß	Anschlag verschieben, Befestigungsschraube lösen, Winkel zwischen Lineal und Schiebebrett mit Lineal einstellen und Schraube wieder festziehen
Klinge setzt sich nicht zurück oder bewegt sich ständig auf und ab	Taste ungültig, ständiges Auf und Ab	1. Verschiebung oder Beschädigung des Home-Endschalters 2. Platine beschädigt
Das Fenster wird nicht angezeigt, ungeordnet angezeigt kann nicht sein korrigiert werden	Normale Einschalttaste ungültigoder	Überprüfen Sie die Anzeigeplatine, die elektrische Hauptplatine und den elektronischen Schaltkreis.
Ein Teil des NC-Schaltkreises ist beschädigt	Der Papierschieber funktioniert nicht	1. Überprüfen Sie den Fortschrittsmotor und den Treiber.2. Überprüfen Sie, ob die Hauptplatine der Maschine normal ist. 1. Überprüfen Sie, ob die
E-1 oder Fremdkörper in der Plattform	Der Button ist ungültig und kann nicht abgeschnitten werden	Sicherheitsfotoelektrizität in Ordnung ist.2. Überprüfen Sie, ob die Hauptplatine der Maschine normal ist. 1. Überprüfen Sie, ob der Obergrenzsensor der Werkzeugablage
Anzeige E-2 und Alarm	Es kann schneiden, aber der Fräser kann nicht in seine Position zurückkehren	in gutem Zustand ist. 2. Überprüfen Sie, ob die Hauptplatine der Maschine normal ist. 1.
Anzeige E-3 und Alarm	Es kann schneiden, und die Tiefe derFräser lässt sich nicht verstellen	Prüfen Sie, ob der Sensor für die untere Begrenzung des Werkzeugträgers inguter Zustand 2. Prüfen Sie, ob die Hauptplatine der Maschine normal ist. 1. Prüfen
Anzeige E-4 und Alarm	Abnormale Rückkehr des Pressenrahmens	Sie, ob der obere Grenzsensor des Pressers in gutem Zustand ist. 2. Prüfen Sie, ob die Hauptplatine der Maschine normal ist. 1. Prüfen Sie, ob der hintere
Anzeige E-6 und Alarm	Es kann schneiden, und der Drücker kann nicht begrenzt oder kalibriert werden	Grenzkalibrierungssensor des Papierschiebers in gutem Zustand ist. 2. Prüfen Sie, ob die Hauptplatine der Maschine normal ist.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat
