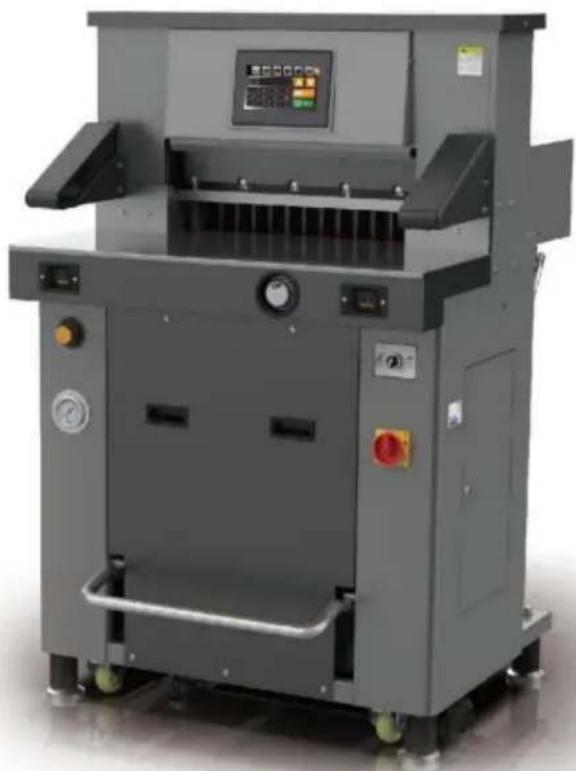

Taglierina elettrica per carta

MODELLO NUMERO: H670TV7

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

AVVERTIMENTO:

Si prega di leggere attentamente questo manuale prima di utilizzare il prodotto. La mancata osservan: di questa precauzione potrebbe causare gravi lesioni. CONSERVARE QUESTO MANUALE

Attenzione: questo tipo di macchina è autorizzato a tagliare solo carta stampata, libri o pelli morbide. È vietato tagliare fogli di metallo o altri oggetti duri che potrebbero danneggiare la qualità della macchina.

Vietare ai bambini di utilizzare la macchina

Tenere la mano lontana da sotto la lama

Non estrarre o trasportare la lama senza protezione

Non tagliare le mani o materiali scheggiati

È necessario utilizzare una presa con filo di terra collegato

Nota:

Per avere maggiori informazioni sull'utilizzo della macchina tagliacarta a controllo numerico, è necessario leggere attentamente questa specifica prima.

ti aiuta a migliorare la tua efficienza lavorativa, realizza la macchina

Proprietà, quindi la macchina avrà i migliori effetti di taglio, ciò sarà positivo anche per la manutenzione della macchina e può prolungare la durata utile della manutenzione della macchina e può prolungare la durata utile della macchina.

Attenzione alla sicurezza

1. Aprire la scatola e controllare

Quando si apre la confezione della macchina, per prima cosa bisogna controllare macchina e relativi accessori. Contattare il venditore o l'azienda se non ci sono danni o carenze.

•1 set di motore principale	•1 manuale di istruzioni
•1 set di utensili •2 viti per la rimozione degli utensili •1 certificato
•1 lama e 1 linea elettrica	•1 certificato di garanzia

2. Installazione della macchina e messa in servizio iniziale

Togliere la scatola di legno, estrarre gli accessori e rimuovere il fissaggio viti sulla base del motore principale. La pressa idraulica deve essere trasportato da un carrello elevatore.

La posizione del tagliacarte dovrebbe soddisfare i seguenti requisiti:

1. Nessuna vibrazione
2. Il terreno deve essere livellato e piano, e il grado del calcestruzzo sul terreno deve essere almeno 300 mm, sufficienti per trasportare il macchina.
3. Può evitare l'accidentale intervento dell'operatore lesioni causate da terreno irregolare.
4. Mantenere una distanza adeguata dagli edifici e attrezzature ausiliarie.

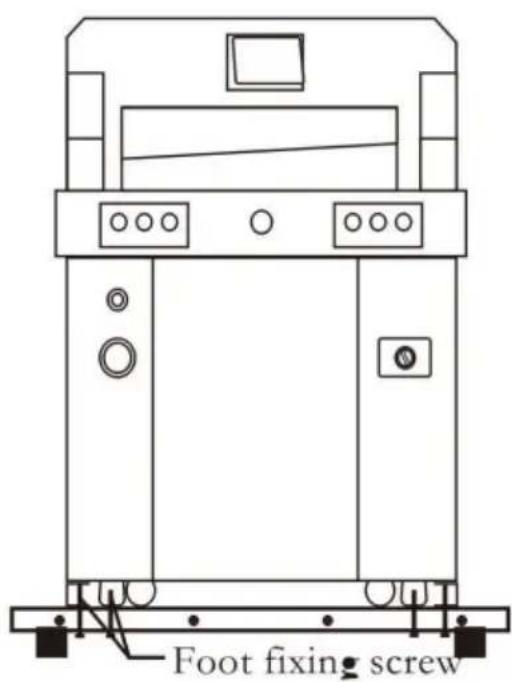

   5.Si consiglia di regolare la planarità della console con un indicatore di livello.

Controllare la lista di imballaggio per verificarne la completezza e individuare eventuali elementi mancanti;

Controllare e pulire tutte le parti della macchina.

3. Ambiente di utilizzo

La macchina deve essere posizionata in un ambiente di lavoro pulito per evitare luce solare diretta e presa d'aria; Temperatura ambiente: 10 \~ 30 ÿ, Non deve superare i 32 ÿ; Temperatura ambiente: 50 \~ 80%; Collegare correttamente il filo di terra.

4. Suggerimento

Ricorda che solo un professionista è autorizzato a utilizzare questa macchina;

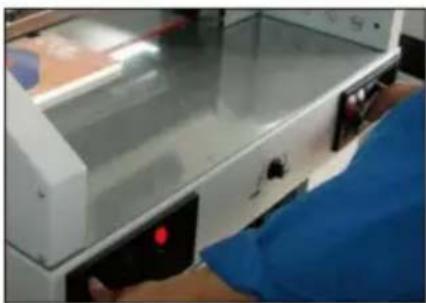

Durante il taglio, il pulsante deve essere azionato con entrambe le mani contemporaneamente tempo; Non rimuovere il coperchio di sicurezza;

Se mani o corpi estranei entrano nell'area di taglio, l'alimentazione deve essere tagliato prima;

Quando si sostituisce la lama, seguire scrupolosamente le istruzioni per la sostituzione della lama istruzioni;

È vietato modificare la struttura interna e il circuito della macchina senza permesso.

SPECIFICHE TECNICHE

Modello	Modello H670TV7
Valutazione(i)	AC220V, 60Hz, 2600W AC220V, 50Hz, 2600W
Lunghezza massima di taglio	670mm
Lunghezza minima di taglio	30mm
Spessore di taglio	80mm
Dimensioni del prodotto(Lunghezza x Larghezza x Ahorza)	1040*1430*1410mm
Dimensioni dell'imballaggio(Lunghezza x Larghezza x Ahorza)	1535*1220*1600mm
Peso netto (kg)	450
Peso lordo (kg)	484

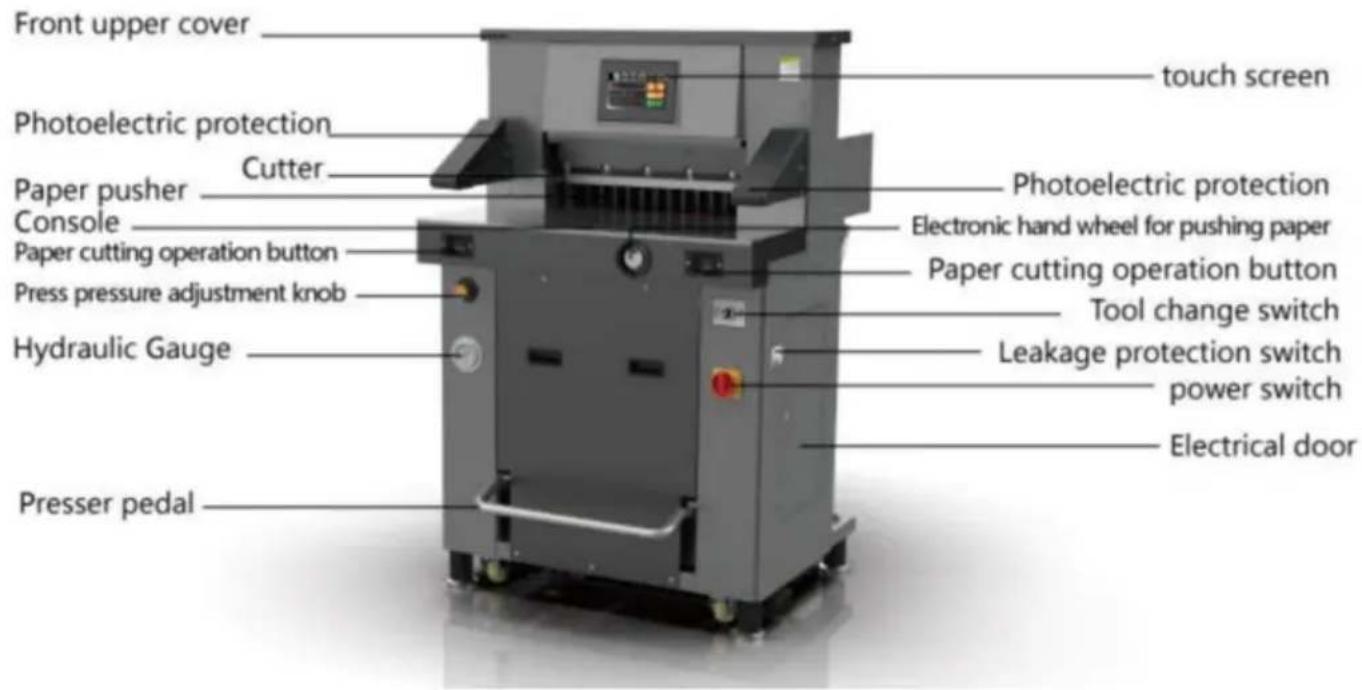

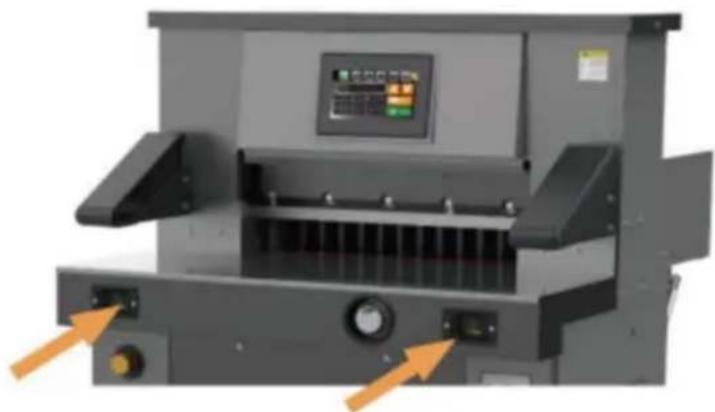

Descrizione delle parti

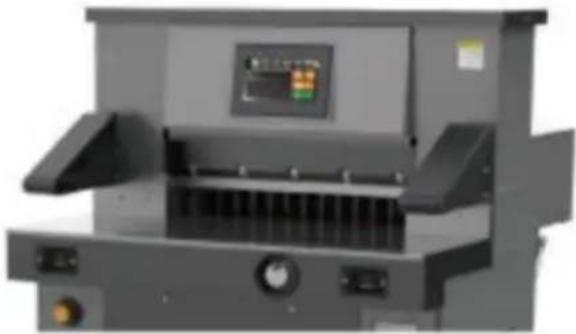

Schema di funzionamento della taglierina per carta.

Accendere l'alimentatore, accendere l'interruttore di alimentazione, accendere l'interruttore, il display si accenderà e mostrerà l'interruttore del presidente. Quando la spia del coltello è accesa, lo spingicarta regolerà automaticamente la dimensione, il che indica che è entrato nello stato di avvio normale.

Il modo corretto per azionare la macchina è quello di stare di fronte al centro di la macchina e di fronte al tagliacarte. La mano sinistra controlla il pulsante su la mano sinistra e quella destra controllano il pulsante a destra (puoi anche premere l'interruttore a pedale per pressione singola o pressione singola prima taglio), come mostrato nella figura.

Funzionamento e regolazione di base

1. Funzionamento di

base ÿ Accensione

Prima di avviare la macchina, controllare se ci sono altri articoli sulla macchina e pulirli; Accendere l'alimentazione; Girare

l'interruttore di protezione elettrica

in posizione "on", accendere l'interruttore di alimentazione, verrà visualizzato lo schermo NC/ LCD, la linea indicatrice di posizione sarà accesa e lo spingicarta verrà automaticamente calibrato, indicando che l'alimentazione è normale.

ÿ Istruzioni per l'uso del tagliacarte con touch screen II computer

controllato dal programma ha tre modalità di spinta della carta.

Ora, 285 mm sono presi come esempio per spingere la carta rispettivamente A.

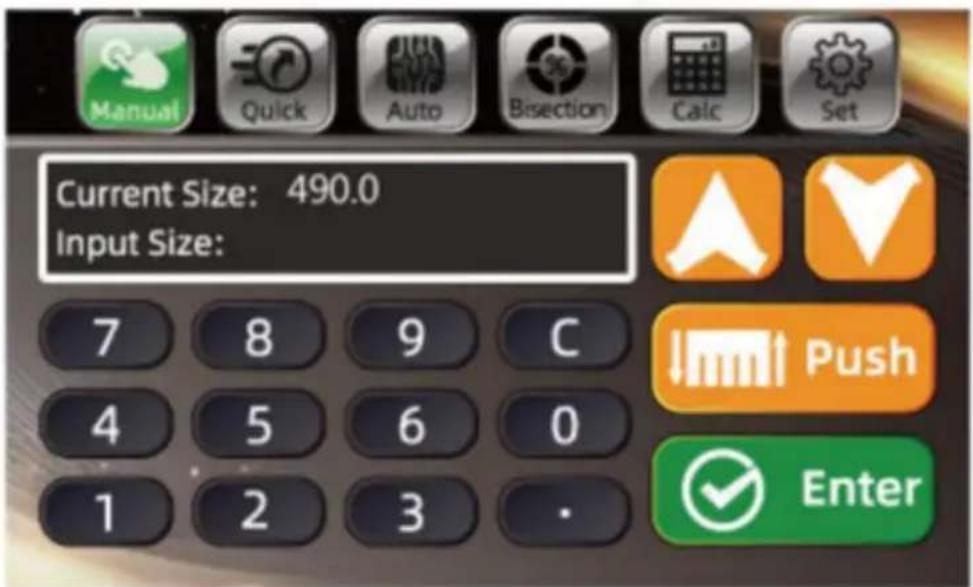

Modalità manuale

Dopo l'avvio, se la modalità corrente non è in modalità manuale, fare clic su manuale per passare alla modalità manuale, come mostrato nella figura. In modalità manuale, ci sono due metodi per immettere i dati. Uno è la manopola di spinta della carta (non consigliata, che è relativamente lenta e non consigliata. La manopola di spinta della carta è utilizzata solo per la regolazione fine dei dati).

Il secondo metodo consiste nel cliccare direttamente su 480 per invertire la selezione, premere il tasto

Cancella, immettere 285.0, OK, il dispositivo di spinta della carta si sposta nella posizione di impostazione delle dimensioni.

Utilizzo del volantino elettronico

Ruotare il pulsante in senso orario e il dispositivo di spinta della carta si muove nella direzione della freccia. e il dispositivo di spinta della carta si muove di 0,1 mm per clic.Premere e tenere premuto il pulsante di rotazione in modo continuo. Il dispositivo di spinta si muove da lento a velo Quando il pulsante viene ruotato in senso antiorario, il dispositivo di spinta della carta si muove nella direzione della freccia e si sposta di 0,1 mm per clic.

Tenendo premuto il pulsante di rotazione in modo continuo, il pulsante si muoverà da lento a veloce.

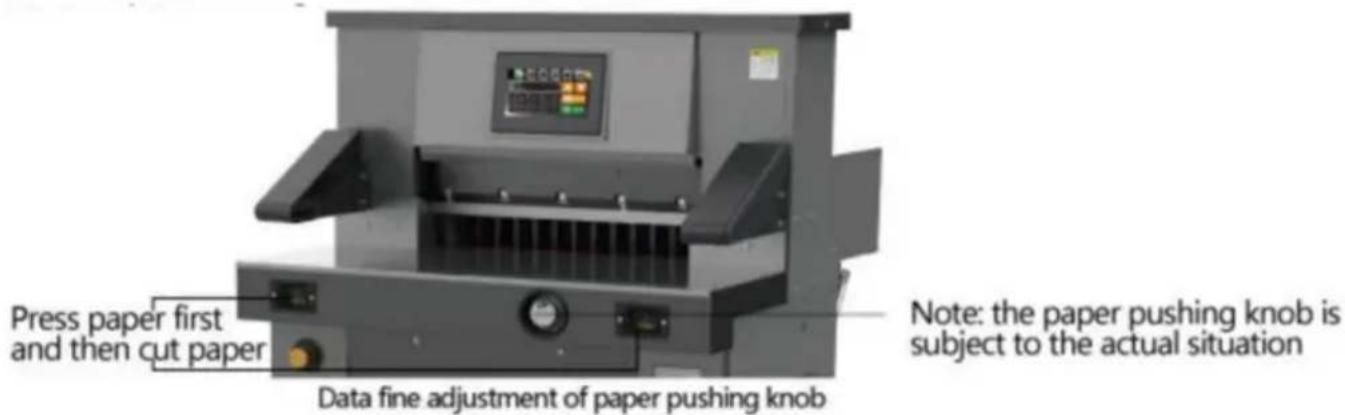

Spingere la carta da taglio o il libro e posizionarlo sul lato sinistro per allinearlo con la barra del righello; Dopo aver

confermato la dimensione, è possibile tagliare la carta. Premere l'interruttore a pedale, il pressore inizia a premere la carta, premere il pulsante di taglio con entrambe le mani e iniziare a tagliare dopo aver premuto la carta (è anche possibile premere il pulsante di taglio direttamente con entrambe le mani senza premere l'interruttore a pedale,

e il supporto della carta inizia a premere la carta dopo averla premuta).

In caso di errore, rilasciare il pulsante, il coltello e il pressore si spegneranno.

ritornano automaticamente alla loro posizione originale e continuano a premere se c'è

nessun errore Premere il pulsante di taglio per completare il taglio;

Dopo il taglio, lo spingi-carta spingerà fuori il libro (imposta il

taglio automatico a spinta del libro), il processo di taglio è completo.

Per continuare a tagliare, basta ripetere i passaggi precedenti.

B. Modalità di segmentazione

Fare clic su bisezione per passare alla modalità bisezione, fare clic su OK, lo spingi-carta automaticamente alla prima dimensione. Quando hai bisogno di modificare la dimensione, clicca la modalità di programmazione per entrare nel primo gruppo di modalità di programmazione, come mostrato nella figura. Per

modificare i dati, fare clic su Modifica, fare clic su Modifica bisezione, cambiare per modificare la bisezione, passare finestra di dialogo, modificare i dati e confermare per tornare.

Spingere la carta da taglio o prenota e posizionalo a sinistra lato da allineare con il righello sbarra;

Spingere la carta o il libro tagliato e posizionarlo sulla sinistra per allinearlo al righello.

Dopo aver confermato la dimensione, puoi tagliare il carta.

Premere il pedale, il pressore si avvia per premere la carta, premere il taglio

pulsante con entrambe le mani e iniziare a tagliare dopo aver premuto la carta (è possibile premere anche il pulsante di taglio direttamente con entrambe le mani senza calpestarlo l'interruttore a pedale e il porta carta inizierà a premere la carta dopo premendo la carta). Quando c'è un errore, rilasciare il pulsante, il coltello e il pressore tornerà automaticamente alla posizione originale, e premere

di nuovo dopo la conferma Tieni premuto il pulsante di taglio per terminare il taglio della dimensione di il primo coltello da 60,0 mm, quindi continuare a premere il tasto di taglio per tagliare la dimensione del secondo coltello di 110,0 mm. ÿ

Funzionamento in modalità di controllo del programma

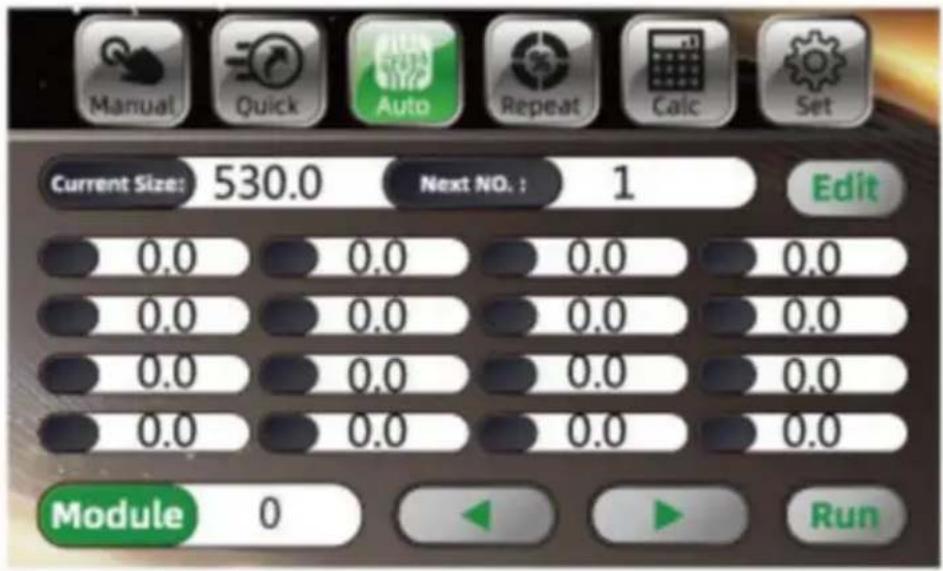

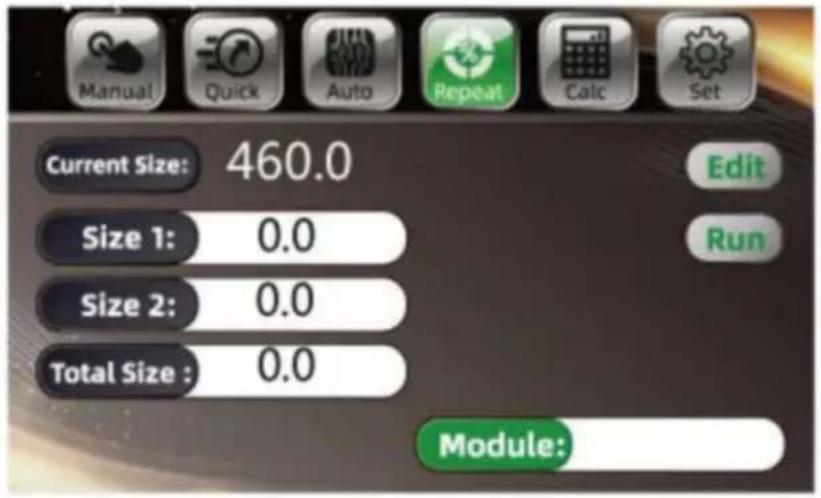

Manual Quick Auto Repeat Calc Set Current Size: 530.0 Next NO.: 1 Edit 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 Module 0 Run

Fare clic su Controllo programma per passare alla modalità di controllo programma, come mostrato in Nella figura sopra, puoi vedere un elenco di molti dati, clicca su voltare pagina, Modifica per immettere i dati di taglio, immissione dati.

Dopo l'inserimento, fare clic su Modifica per salvare nuovamente i dati e fare clic su Cambia modulo per scambiare i dati di diversi moduli. Dopo aver cliccato, il pusher della carta spostati alla dimensione corrispondente, spingi e taglia la carta o il libro e metti il foglio o il libro sulla sinistra, che si trova vicino al righello.

Dopo aver impostato la dimensione, spingere la carta da taglio o il libro e disporre il carta o libro a sinistra, il bordo è allineato con il righello.

Dopo aver confermato la dimensione, la carta può essere tagliata. Premere l'interruttore a pedale e il pressatore della carta inizia a premere la carta, premere il pulsante di taglio con entrambe le mani rispettivamente, premere la carta per iniziare a tagliare (o non calpestare l'interruttore a pedale, premere il pulsante di taglio con entrambe le mani e la carta il supporto inizia a premere la carta, quindi inizia a tagliare dopo aver premuto il carta. Se viene rilevato un errore, rilasciare il pulsante, il coltello e il pressore si spegneranno. ritornano automaticamente alla loro posizione originale e continuano a premere e tenere premuto se non c'è errore. Il pulsante di taglio viene utilizzato per tagliare la dimensione del primo coltello da 60,0 mm, quindi continuare a premere il tasto di taglio per tagliare il

seconda dimensione del coltello di 110,0 mm. Dopo aver tagliato il primo coltello e il secondo coltello, continuare a premere il tasto di taglio per tornare automaticamente al primo coltello 60.0.

Tagliare e ripetere fino al completamento della sequenza di taglio (non è valido spingere i libri da soli nella modalità bisezione). ÿ Modalità di scelta

rapida

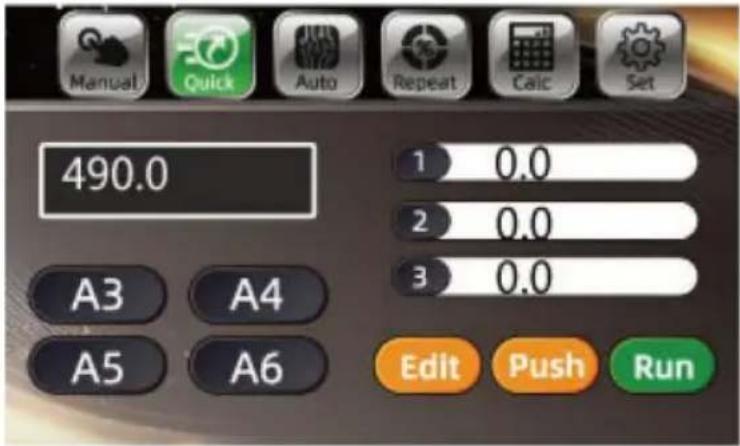

Fare clic sul collegamento per passare a modalità di scelta rapida. Diversi dimensioni standard comuni

apparire.Fare clic sulla dimensione richiesta e il dispositivo di spinta della carta verrà spingere automaticamente al primo dimensioni, come mostrato nella figura.

Manual Quick Auto Repeat Calc Set 490.0 1 0.0 2 0.0 3 0.0 A3 A4 A5 A6 Edit Push Run

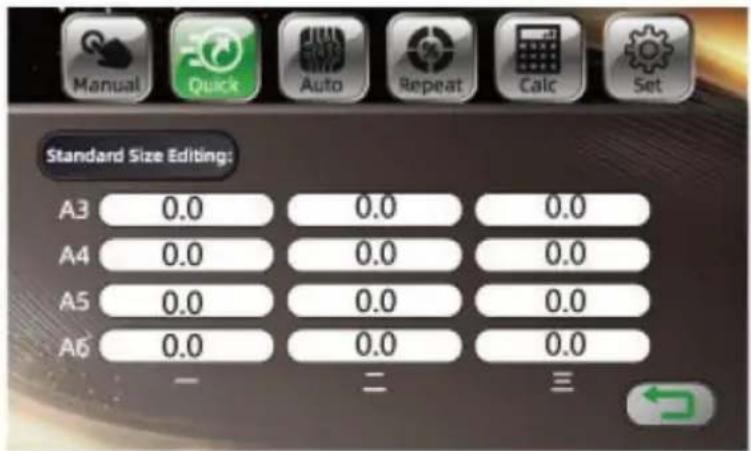

Per modificare la dimensione, fare clic su Modifica modalità, clicca su modifica dimensione standard per entrare nella modifica interfaccia. Dopo la modifica, fare clic sull'icona di ritorno, come mostrato nella figura.

Standard Size Editings A3 0.0 0.0 0.0 A4 0.0 0.0 0.0 A5 0.0 0.0 0.0 A6 0.0 0.0 0.0 — — —

Regolazione di base

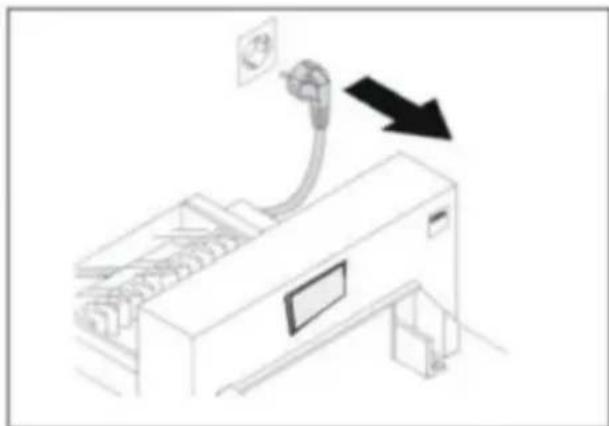

ÿ Revisione e adattamento delle dimensioni Interrompere l'alimentazione elettrica; Rimuovere la piastra inferiore del macchina e controllare se ci sono corpi estranei incastrati nella guida barra filettata;

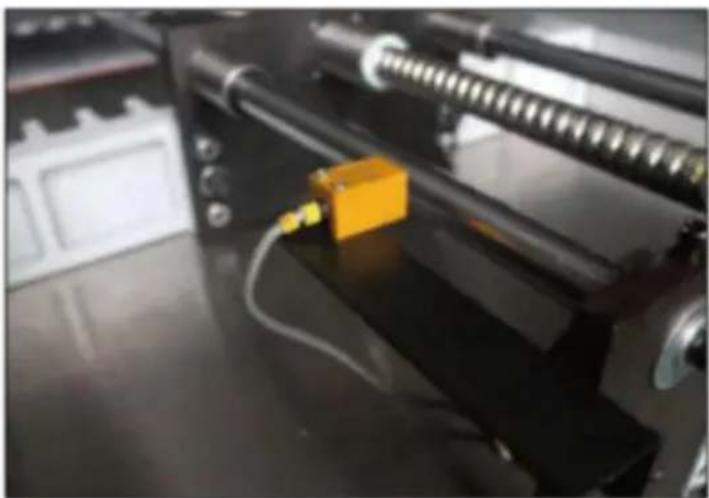

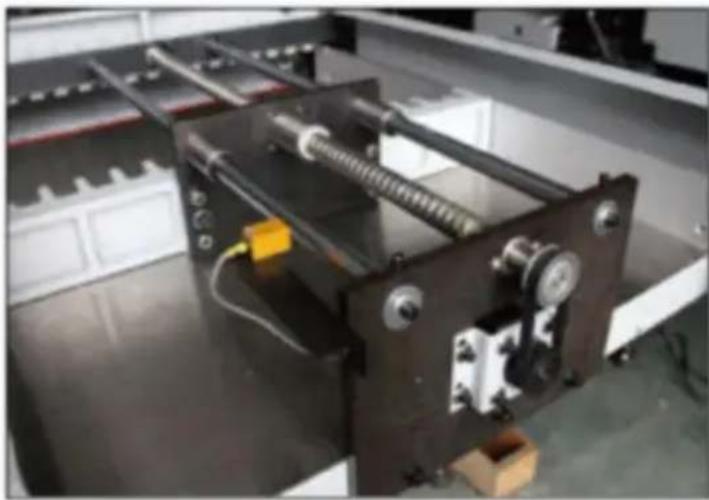

Controllare il motore passo-passo, rimuovere la piastra inferiore posteriore e verificare che il motore sincrono e la cinghia sincrona (nascosta sotto il motore) siano fissati normalmente;

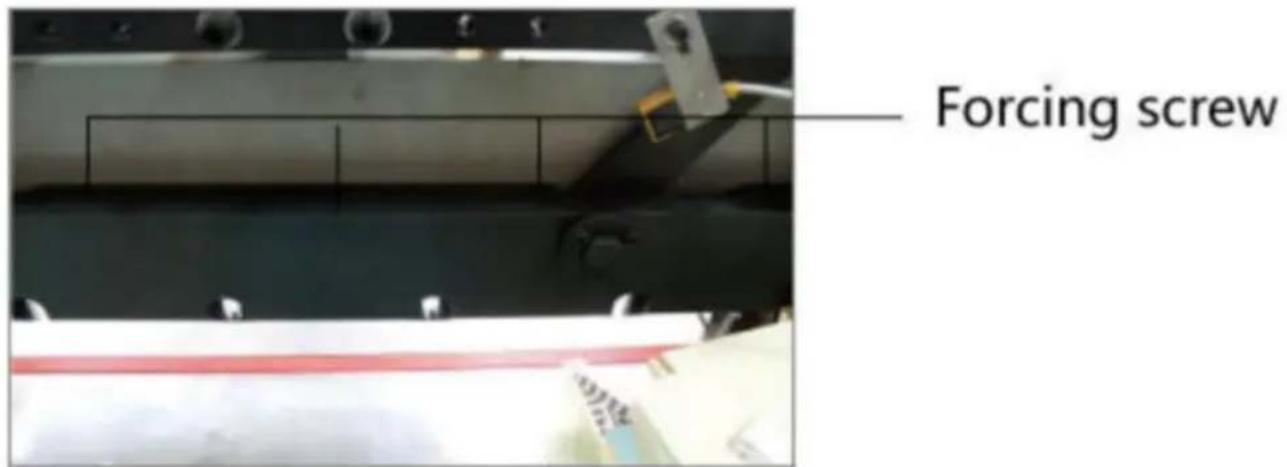

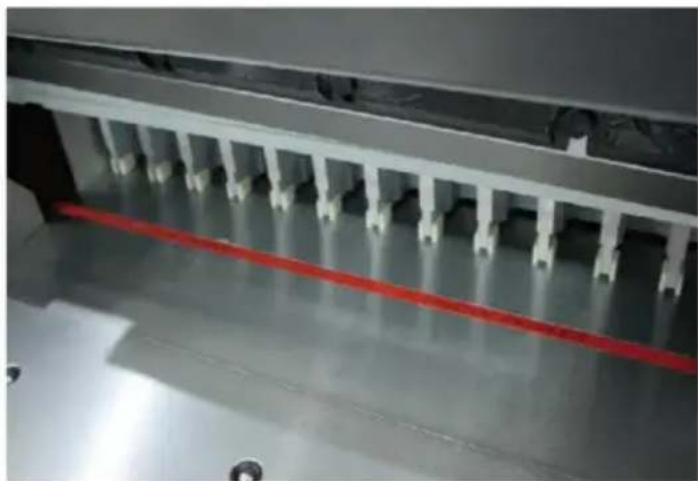

Regolare il supporto limite sul porta filo e regolarlo prima e dopo, fino a quando la dimensione dello schermo di visualizzazione è conforme alla dimensione del righello, quindi bloccare la vite di fissaggio. Quindi bloccare il fissaggio vite.

ÿ Regolazione della profondità di

taglio Durante l'utilizzo, ci sono due metodi di regolazione quando la carta inferiore viene tagliata in modo continuo: a. Tramite la

regolazione del programma di controllo dello schermo di visualizzazione.

Per prima cosa, regolare il dispositivo di regolazione fine della profondità di taglio (regolare l'intervallo di profondità di circa 5 mm) o modificare la superficie di taglio della lama; fare clic su Imposta e quindi sui parametri comuni da modificare in base alla situazione effettiva, con un valore di modifica massimo di 20.

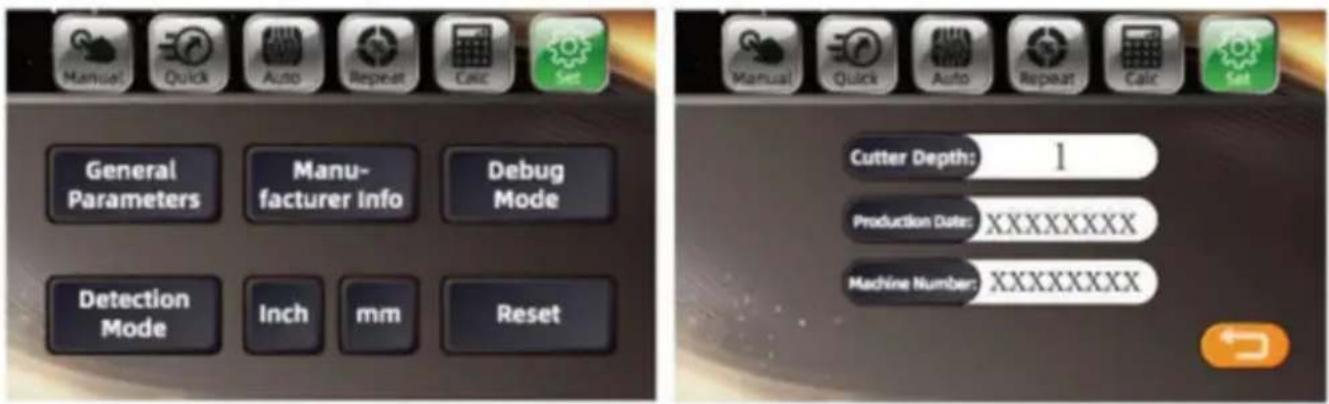

Manual Quick Auto Repeat Calc General Parameters Manufacturer Info Debug Mode Detection Mode Inch mm Reset Cutter Depth: 1 Production Date: XXXXXXXX Machine Number: XXXXXXXX

Completa il tutto la vite di serraggio superiore sul portautensili.

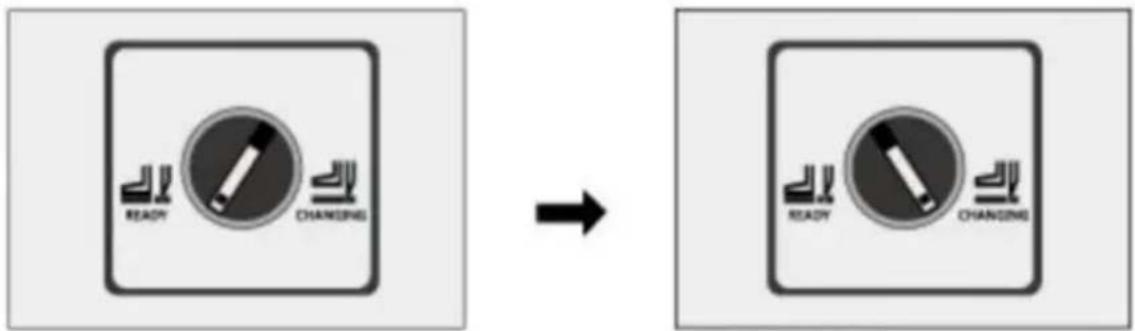

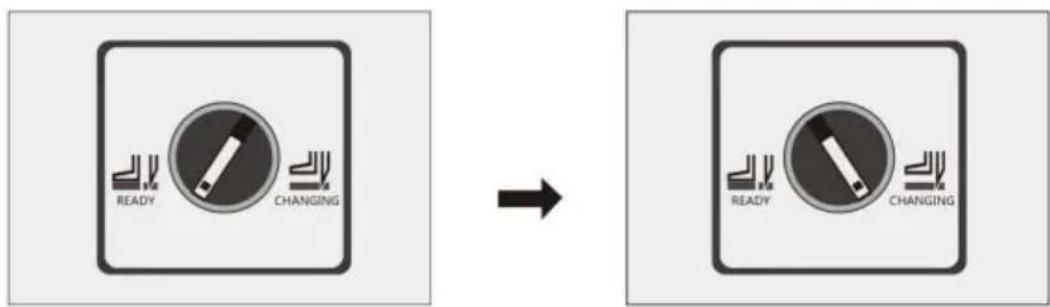

Cambiare l'interruttore utensile e ruotare l'interruttore di cambio utensile dallo stato normale allo stato di cambio utensile, come mostrato in figura.

READY CHANGING → READY CHANGING

Se non riesci a tagliare il foglio di carta successivo, devi regolare la vite superiore della taglierina; in genere, regolala a 0,3-0,5 mm del cuscinetto di inserimento della taglierina. Prova a tagliare con un pezzo di carta. Se il taglio è continuo, regola nuovamente secondo i passaggi precede

Ruotare l'interruttore di cambio utensile dallo stato di cambio utensile allo stato normale. ÿ Regolazione

del bastoncino La lama ha 4 lati, ogni lato può essere utilizzato due volte e può essere riciclato per 8 volte; Se il segno del coltello sulla lama è troppo profondo, è necessario regolare o sostituire la lama; La lama può essere estratta con un cacciavite e deve essere installata senza problemi nel taglio

tavolo quando viene sostituito;

La lama dovrebbe essere a sinistra.

ÿ Regolazione della pressione

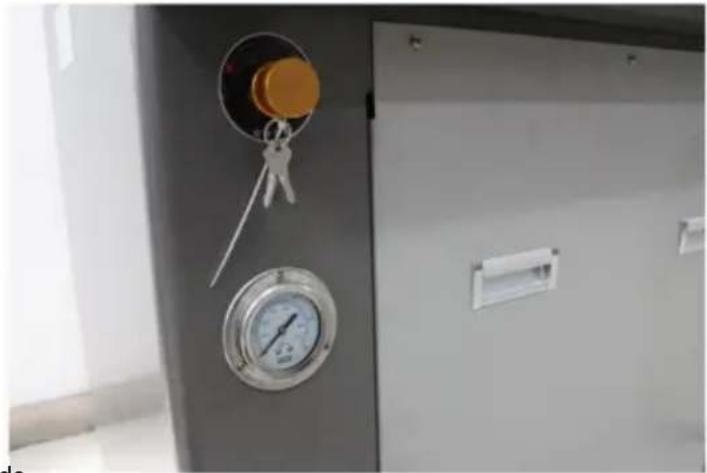

Premere il pulsante di taglio con entrambe le mani e il manometro si accenderà.

visualizza la pressione quando il pressore scende per pressare la carta;

Pressione standard: 40kg/cm² \~

50kg/cm².

Ruotare la regolazione della pressione

manopola per aumentare la rotazione in senso orario

pressione e diminuire la

pressione in senso antiorario.

Premere nuovamente il pulsante di taglio fino a quando

il pressore preme la carta per visualizzare la nuova pressione. ÿ Sostituzione

della lama (seguire attentamente i passaggi)

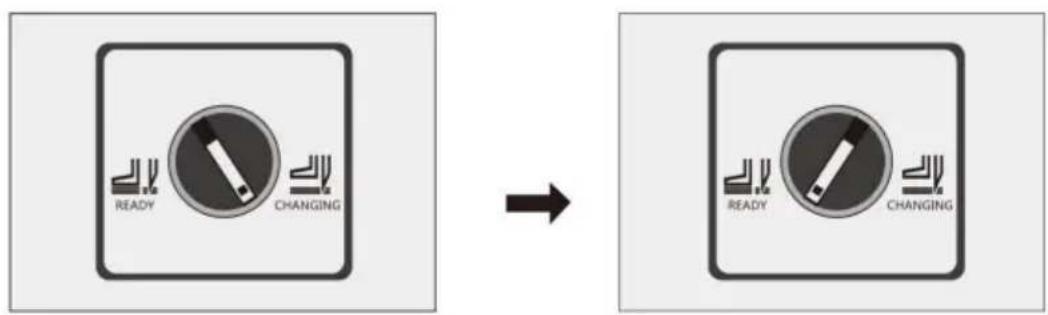

Ruotare l'interruttore di cambio utensile dallo stato normale allo stato di cambio utensile, come mostrato nella figura.

READY CHANGING → READY CHANGING

Premere il pulsante di taglio con entrambe le mani, sotto il coltello;

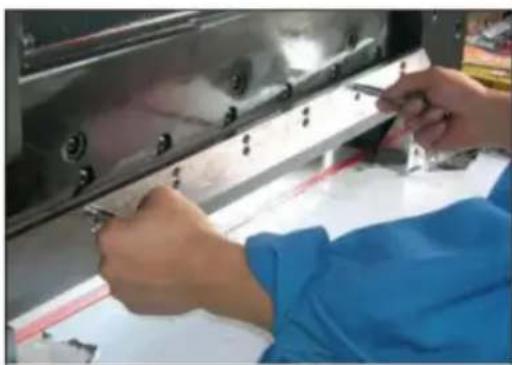

Allentare e rimuovere la vite di bloccaggio 1 con apertura sul portautensili;

Rimuovere le altre viti di bloccaggio sul portautensili, ad eccezione della vite n. 2; Portare l'interruttore di cambio utensile dallo stato di cambio utensile allo stato normale. Sull'utensile, ruotare il foro della vite di apertura 1 delle due viti di rimozione dell'utensile in senso orario. Se è fissato e bloccato, rimuovere le altre viti e le viti n. 2 e prestare attenzione alla caduta della lama;

READY CHANGING → READY CHANGING

Estrarre la lama ruotando le due aste filettate in senso antiorario per mezzo giro cerchio. Avvolgere la lama con guanti o un panno e metterla nella scatola del cutter per evitare graffi;

Estrarre una nuova lama, prestare attenzione alla sicurezza, la lama è rivolta verso l'estern avvitare le due viti di rimozione nel foro di apertura della lama, installare la lama sul portautensili, stringere e fissare con le viti a turno, quindi regolare secondo il metodo di regolazione della profondità di taglio. ÿ

Regolazione della pressione del pressore

A causa dei diversi materiali da taglio, la pressione richiesta è diversa.

Pertanto è necessario adeguarsi alla figura.

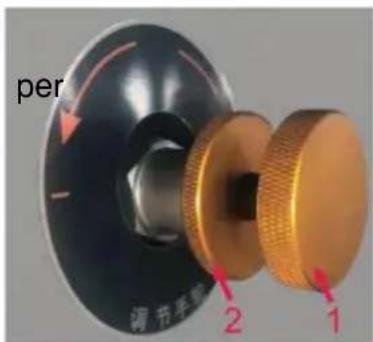

Per regolare la pressione del pressore, allentare prima la vite di bloccaggio 2 e ruotare la maniglia di regolazione 1 regolare la pressione. Girare la pressione in senso orario aumentare e la pressione diminuire nel

per 调节车轴 2 1

in senso antiorario. La pressione ideale è 4 MPa, quindi bloccare il vite.

Nota: per non compromettere le prestazioni di taglio, ridurre il più possibile la pressione sulla carta pressata, il che è vantaggioso per la durata utile e la sicurezza della macchina.

In generale, la pressione di taglio non deve essere regolata. Se la pressione de sistema supera la pressione nominale, la macchina è facile da danneggiare o rovinare, come la carta da taglio che deve essere levigata in tempo. (la pressione nominale è 8Mpa).

Lubrificazione e manutenzione

1. Lubrificazione

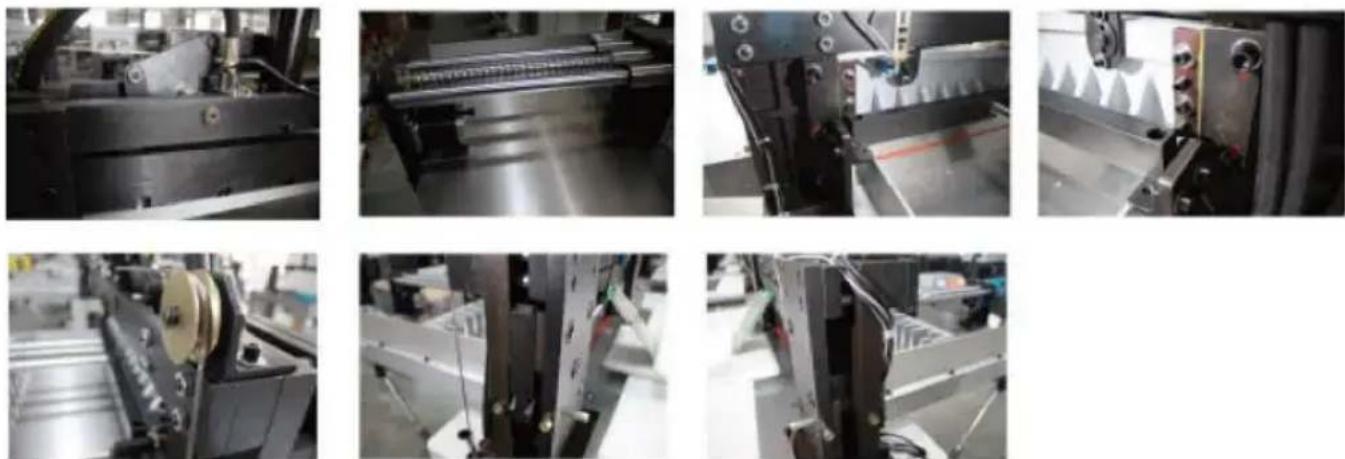

La macchina dovrebbe aprire il coperchio ogni mese, controllare la pulizia, fissare le parti e lubrificare le parti della trasmissione una volta al mese. Si prega di fare attenzione a non far gocciolare l'olio lubrificante sui circuiti elettrici o sui componenti elettronici durante il rifornimento; per evitare guasti.

2. Manutenzione

Durante il lavoro, è vietato appoggiare sulla macchina oggetti non taglienti, per evitare che oggetti duri entrino nella lama e danneggino la taglierina. Nei libri rilegati, evitare o portare punti metallici nell'area di taglio per non danneggiare la taglierina.

Ogni giorno, una volta terminato il lavoro, pulire la macchina, rimuovere i detriti e interrompere l'alimentazione elettrica.

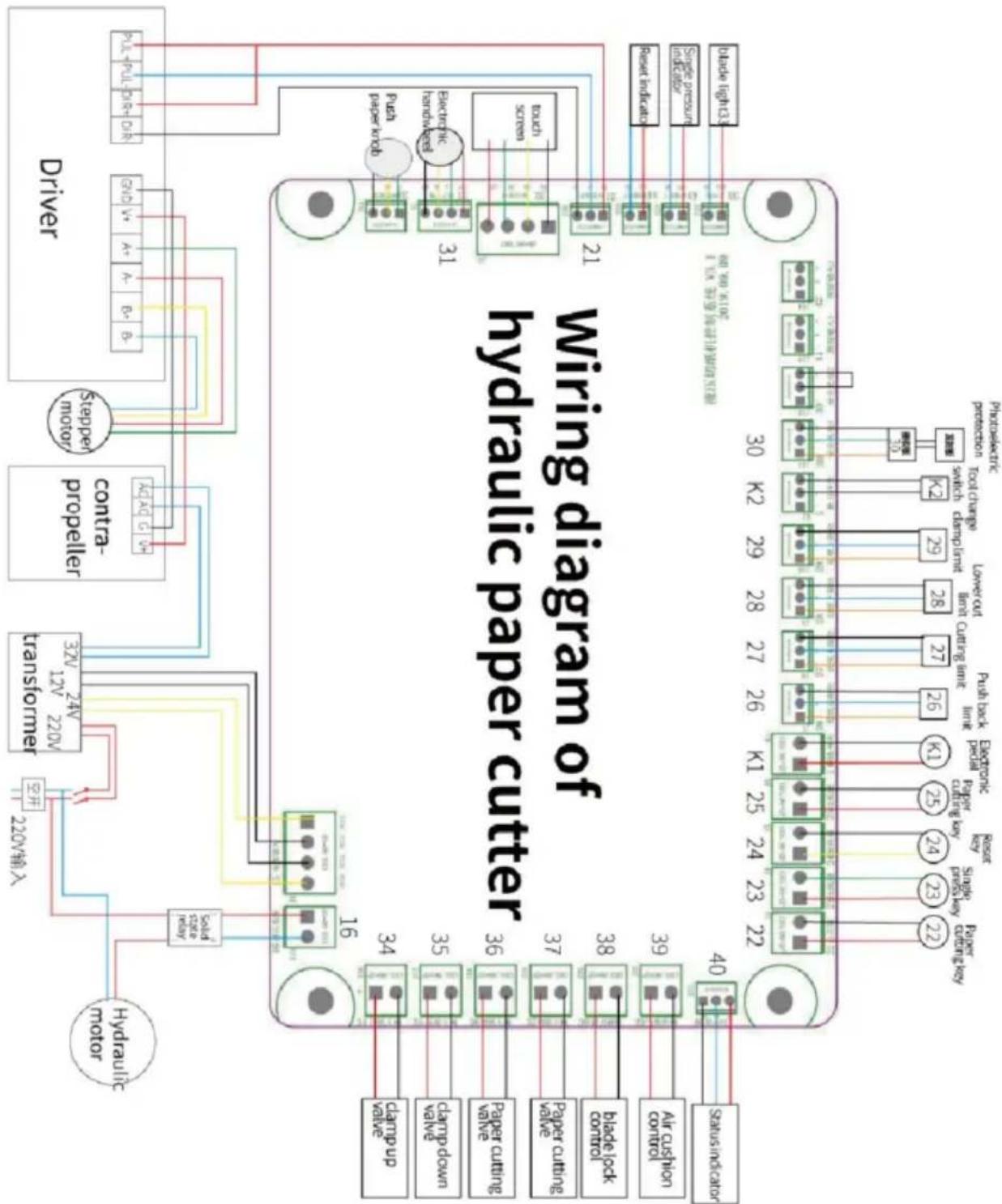

3. Disegni allegati
        P["30 Pump"]
        Q["30 Drain"]
        R["30 Drain"]
        S["30 Drain"]
        T["30 Drain"]
        U["30 Drain"]
        V["30 Drain"]
        W["30 Drain"]
        X["30 Drain"]
        Y["30 Drain"]
        Z["30 Drain"]
        AA["30 Drain"]
        AB["30 Drain"]
        AC["30 Drain"]
        AD["30 Drain"]
        AE["30 Drain"]
        AF["30 Drain"]
        AG["30 Drain"]
        AH["30 Drain"]
        AI["30 Drain"]
        AJ["30 Drain"]
        AK["30 Drain"]
        AL["30 Drain"]
        AM["30 Drain"]
        AN["30 Drain"]
        AO["30 Drain"]
        AP["30 Drain"]
        AQ["30 Drain"]
        AR["30 Drain"]
        AS["30 Drain"]
        AT["30 Drain"]
        AU["30 Drain"]
        AV["30 Drain"]
        AW["30 Drain"]
        AX["30 Drain"]
        AY["30 Puls - DLS - OH"]
    end

    %% Note: The diagram is of hydraulic paper cutter. Values are estimated based on the number of units (e.g., 'PTA' or 'PIA' for the chart). The diagram includes labels such as 'Wiring diagram of hydraulic paper cutter'.

Errore comune ed eliminazione

colpa	Fenomeni	Metodo di esclusione
Nessun indicatore di potenza	La spia luminosa non si spegne	1. Controllare la presa di corrente2. Controllare se l'interruttore è in buone condizioni 3. Il cavodi alimentazione non è buono
Danni alla capacità del motore	Suono o pressione anomali del motore	Sostituire il condensatore
Taglio irregolare o errore di grandi dimensioni	La carta tagliata è larga da un lato e stretta dall'altro, oppure la deviazione delle dimensioni è grande	Spostare il calibro di arresto, allentare la vite di fissaggio, regolare l'angolo tra il righello e la tavola di spinta con un righello, quindi fissare nuovamente la vite
la lama non si ripristina o funziona continuamente su e giù	Pulsante non valido, su e giù continuo	1. Spostamento o danneggiamento del sensore di limitedomestico 2. Scheda di circuito danneggiata
La finestra non viene visualizzata, visualizzata in modo disordinato, essere non è possibile correggere le	Pulsante di accensione normale non valido。bozze	Controllare la scheda display, la scheda elettrica principale e il circuito elettronico
Parte del circuito NC è danneggiata	Il pressacarta non funziona	1. Controllare il motore di avanzamento e il driver2. Controllare se la scheda madre della macchina è normale 1.
E-1 o corpo estraneo nella piattaforma	Il pulsante non è valido e non può essere tagliato	Controllare se la fotoelettricità di sicurezza è in buone condizioni2. Controllare se la scheda madre della macchina è normale 1.
Display E-2 e allarme	Può tagliare, ma la taglierina non può tornare nella sua posizione	Controllare se il sensore del limite superiore del supporto utensile è in buone condizioni2.Controllare se la scheda madre della macchina è normale 1.
Display E-3 e allarme	Può tagliare e la profondità della taglierina non può essere regolata	Controllare se il sensore del limite inferiore del portautensili è inbuone condizioni2. Controllare se la scheda madre della macchina è normale 1.
Display E-4 e allarme	Ritorno anomalo del telaio della pressa	Controllare se il sensore del limite superiore del pressore è in buone condizioni 2. Controllarese la scheda madre della macchina è normale 1. Controllare se il
Display E-6 e allarme	Può tagliare e lo spintore non può essere limitato o calibrato	sensore di calibrazione del limite posteriore dello spingicarta è in buone condizioni 2. Controllare se la scheda madre della macchina è normale

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.
