Type de produit	Casque de soudage à auto-obscurcissement
Marque	Vevor
Modèle	BY801E
Zone de visualisation LCD	100 × 80 mm
Taille de la cartouche	114 × 133 mm
Protection UV/IR	Oui, protection UV/IR intégrée
Capteurs d'arc	4 capteurs
Teintes variables	Soudure : 9-13, Coupe : 5-9, Meulage : 4
Contrôle de teinte	Réglage variable par bouton externe
Contrôle de sensibilité	Réglage variable par bouton externe
Alimentation électrique	Cellules solaires avec assistance par piles (2 × CR2032)
Indicateur de batterie faible	LED rouge
Marche/Arrêt	Entièrement automatique
Temps de commutation clair → sombre	1/25 000 s
Temps de commutation sombre → clair	0,1 s à 1,0 s (réglable)
Évaluation TIG	CC ≥ 5 A, CA ≥ 5 A
Température de fonctionnement	-5 °C à +55 °C
Température de stockage	-20 °C à +70 °C
Modes de fonctionnement	Soudure, Coupe, Meulage
Réglage du délai	0,1 s à 1,0 s
Poids estimé	Environ 500 g
Dimensions estimées (coque)	Environ 280 × 220 × 200 mm
Pièces de rechange disponibles	Lentille avant, cartouche ADF, lentille intérieure, support de cartouche, coque, serre-tête, etc.
Normes de sécurité	Conforme ANSI Z49.1, ANSI Z87.1
Élimination	Directive DEEE 2012/19/UE - ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - BY801E Vevor

Comment remplacer la batterie du casque Vevor BY801E ?

La batterie se trouve dans le coin inférieur de la cartouche ADF. Dévissez le compartiment et remplacez les deux piles CR2032 en respectant la polarité (côté + vers l'intérieur du casque). Utilisez le bouton de réinitialisation pour vérifier le bon fonctionnement.

Comment régler la teinte du filtre auto-obscurcissant ?

Utilisez le bouton de contrôle de l'ombre (N°1 sur le schéma) pour ajuster la teinte en mode Soudure (N°9 à 13) ou Coupe (N°5 à 9). Consultez le tableau des teintes recommandées dans la notice pour chaque procédé de soudage.

Que faire si le filtre ne s'assombrit pas au démarrage de l'arc ?

Vérifiez la sensibilité (bouton SENSIBILITÉ) : augmentez-la si nécessaire. Nettoyez ou remplacez le couvercle de lentille avant s'il est sale. Assurez-vous que les capteurs d'arc ne sont pas obstrués par votre bras ou un obstacle. Si le problème persiste, la batterie est peut-être faible.

Comment nettoyer le filtre et la cartouche ?

Utilisez un chiffon doux et une solution d'eau savonneuse pour nettoyer la cartouche ADF. Pour les lentilles de protection, essuyez délicatement ou remplacez si elles sont rayées. Ne jamais utiliser de solvants agressifs.

Quels modes de soudage sont disponibles sur le BY801E ?

Trois modes : Soudure (arc sombre N°9-13), Coupe (N°5-9) et Meulage (fixe à N°4). Sélectionnez le mode à l'aide du bouton de mode sur le casque.

Comment ajuster le serre-tête pour un meilleur confort ?

Tournez la molette située à l'arrière du casque pour serrer ou desserrer. Pour l'inclinaison, utilisez le levier de réglage sur le côté droit. La distance avant/arrière se règle en faisant glisser les capuchons à ressort dans l'une des quatre fentes.

Quelle est la durée de vie des piles CR2032 ?

L'autonomie dépend de l'utilisation. L'indicateur de batterie faible s'allume 2 à 3 jours avant l'épuisement total. Remplacez les piles dès que possible pour éviter tout dysfonctionnement.

Le casque est-il adapté au soudage TIG à faible ampérage ?

Oui, le casque est évalué pour TIG à partir de 5 A en courant continu et alternatif. Pour les très faibles ampérages, réglez la sensibilité au maximum et assurez-vous que les capteurs voient bien l'arc.

Comment remplacer la lentille de protection avant ?

Soulevez délicatement le couvercle extérieur de la lentille à l'aide d'un outil plat dans la rainure, puis retirez-le. Insérez une nouvelle lentille en poussant fermement jusqu'à ce qu'elle s'enclenche. Ne jamais utiliser le casque sans la lentille de protection.

Que faire si le voyant LED ne s'allume pas quand j'appuie sur le bouton de test ?

Vérifiez que la prise jack du filtre est complètement insérée dans le port. Si elle est mal branchée, débranchez-la et rebranchez-la fermement. Si le problème persiste, remplacez les piles.

MODE D'EMPLOI BY801E Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

PRÉCAUTIONS DE SÉCURITÉ CONCERNANT LES

CASQUES DE SOUDAGE

À LIRE AVANT UTILISATION

Protégez-vous et protégez les autres contre les blessures : lisez, suivez et conservez ces précautions de sécurité et instructions d'utilisation

importantes.

Symbole Usage

DANGER ! - Indique un endroit dangereux ou une situation qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. Les dangers sont indiqués dans le tableau ci-joint par des symboles ou expliqués dans le texte.

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves. Les dangers possibles sont indiqués dans les symboles ci-contre ou expliqués dans le texte.

AVIS - Indique des déclarations non liées à des blessures corporelles.

Indique des instructions spéciales.

Ce groupe de symboles signifie Attention !

Attention ! Risques de choc électrique, de pièces mobiles et de pièces chaudes. Consultez les symboles et les instructions ci-dessous pour connaître les mesures à prendre afin d'éviter ces risques.

Dangers du soudage à l'arc

Seules les personnes qualifiées devraient installer, exploiter, entretenir et réparer cet appareil.

Les RAYONS DE L'ARC peuvent brûler les yeux et la peau.

Les rayons de l'arc électrique produits par le procédé de soudage produisent des rayons intenses, visibles et invisibles (ultraviolets et infrarouges), qui peuvent brûler les yeux et la peau. Des étincelles sont projetées lors de la soudure.

• Portez un masque de soudage équipé d'un filtre de teinte appropriée pour protéger votre visage et vos yeux lorsque vous soudez ou regardez (voir normes ANSI Z49.1 et Z87.1 répertoriées dans les normes de sécurité). Consultez les tableaux de teintes et de sensibilité.
• Portez des lunettes de sécurité homologuées avec protections latérales sous votre casque.
• Utilisez des écrans ou des barrières de protection pour protéger les autres des flashes, des éblouissements et des étincelles ; avertissez les autres de ne pas regarder l'arc.
• Portez une protection corporelle en matériau résistant et ignifuge (cuir, coton épais, laine). La protection corporelle comprend des vêtements non gras tels que des gants en cuir, une chemise épaisse, un pantalon sans revers, des chaussures hautes et une casquette.
• Avant de souder, ajustez le réglage de sensibilité de la lentille à obscurcissement automatique en fonction de l'application.
• Arrêtez immédiatement le soudage si la lentille auto-obscurcissante ne s'assombrit pas à l'amorçage de l'arc. Consultez le manuel d'utilisation pour plus d'informations.

Les casques de soudage ne fournissent pas une protection illimitée pour les yeux, les oreilles et le visage.

Les rayons de l'arc provenant du processus de soudage produisent des rayons intenses, visibles et invisibles (ultraviolets et infrarouges) qui peuvent brûler les yeux et la peau. Des étincelles jaillissent de la soudure.

• Utilisez toujours des lunettes de sécurité résistantes aux chocs et une protection auditive lorsque vous utilisez ce casque de soudage.
• N'utilisez pas ce casque lorsque vous travaillez avec ou à proximité d'explosifs ou de liquides corrosifs.
• Ne soudez pas en position haute lorsque vous utilisez ce casque.
• Inspectez fréquemment les lentilles automatiques. Remplacez

immédiatement toute lentille de protection ou lentille automatique rayée, fissurée ou piquée.

• Le bruit peut endommager l'ouïe.
• Le bruit provenant de certains processus ou équipements peut endommager l'audition.

Portez une protection auditive homologuée si le niveau de bruit est élevé.

LIRE LES INSTRUCTIONS.

Lisez attentivement toutes les étiquettes et le manuel du propriétaire avant d'installer, d'utiliser ou d'entretenir l'appareil. Lisez les consignes de sécurité au début du manuel et dans chaque section.

• Utilisez uniquement des pièces de rechange d'origine du fabricant.
• Effectuez l'entretien et la réparation conformément aux manuels du propriétaire, aux normes de l'industrie et aux codes nationaux, étatiques et locaux.

LES FUMÉES ET LES GAZ peuvent être dangereux.

Le soudage produit des fumées et des gaz. Respirer ces fumées et ces gaz peut être dangereux pour la santé.

• Gardez la tête hors des vapeurs. Ne les respirez pas.
• Si vous êtes à l'intérieur, ventilez la zone et/ou utilisez une ventilation forcée locale au niveau de l'arc pour éliminer les fumées et les gaz de soudage. Pour déterminer la ventilation adéquate, il est recommandé de prélever des échantillons afin de déterminer la composition et la quantité des fumées et des gaz auxquels le personnel est exposé.
• Si la ventilation est mauvaise, portez un respirateur à adduction d'air approuvé.
• Lisez et comprenez les fiches de données de sécurité (FDS) et les instructions du fabricant pour les adhésifs, les revêtements, les nettoyants, les consommables, les liquides de refroidissement, les dégraissants, les fluides et les métaux.
• Ne travaillez dans un espace confiné que s'il est bien ventilé ou en portant un respirateur à adduction d'air. Une personne de surveillance formée doit

toujours être présente à proximité. Les fumées et gaz de soudage peuvent déplacer l'air et abaisser le niveau d'oxygène, provoquant des blessures, voire la mort. Assurez-vous que l'air respirable est sain.

• Ne soudez pas à proximité d'opérations de dégraissage, de nettoyage ou de pulvérisation. La chaleur et les rayons de l'arc peuvent réagir avec les vapeurs et former des gaz hautement toxiques et irritants.
• Ne soudez pas sur des métaux revêtus, tels que l'acier galvanisé, plombé ou cadmié, sauf si le revêtement est retiré de la zone de soudure, si celle-ci est bien ventilée et si vous portez un respirateur à adduction d'air. Les revêtements et tous les métaux contenant ces éléments peuvent dégager des fumées toxiques en cas de soudage.

Avertissements concernant la proposition 65

Les équipements de soudage ou de coupage produisent des fumées ou gaz qui contiennent des produits chimiques connus par l'État de Californie comme pouvant causer des malformations congénitales et, dans certains cas, le cancer. (Code de la santé et de la sécurité de Californie, article 252 et suivants)

Ce produit contient des substances chimiques, dont du plomb, reconnues par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales et d'autres problèmes de reproduction. Se laver les mains après utilisation.

SPÉCIFICATIONS

Cours d'optique	1/1/1/2
Zone de visualisation LCD	100 x 80 mm (3,94 x 3,15 pouces)
Taille de la cartouche	114 x 133 mm (4,50 x 5,25 pouces)
protection UV/IR	protection UV/IR
Capteur d'arc	4
nuances de soudage variable	SOUDER ModèleSombre État : N° 9-13/Léger État : Modèle NO CUT Sombre État : N° 5-9/Léger État : NO.4 Grind État de la lumière : N° 4
Contrôle de l'ombre	réglage variable par bouton externe
contrôle de sensibilité	réglage variable par bouton externe
alimentation électrique	cellules solaires avec assistance par batterie
Avertissement de batterie faib	Feu rouge
Batterie	CR203 Lithium (2 requises)
Marche/Arrêt	Entièrement automatique
Temps de commutation de la lumière à l'obscurité	1/25 000 s.
Temps de commutation de l'obscurité à la lumière	0,1 sec. - 1,0 sec.
Évaluation TIG	CC ≥ 5 ampères ; CA ≥ 5 ampères
Température de fonctionnement	23。F~131。F(-5。C~55。C)
température de stockage	-4。F~158。F(-20。C~70 C)

MODE D'EMPLOI

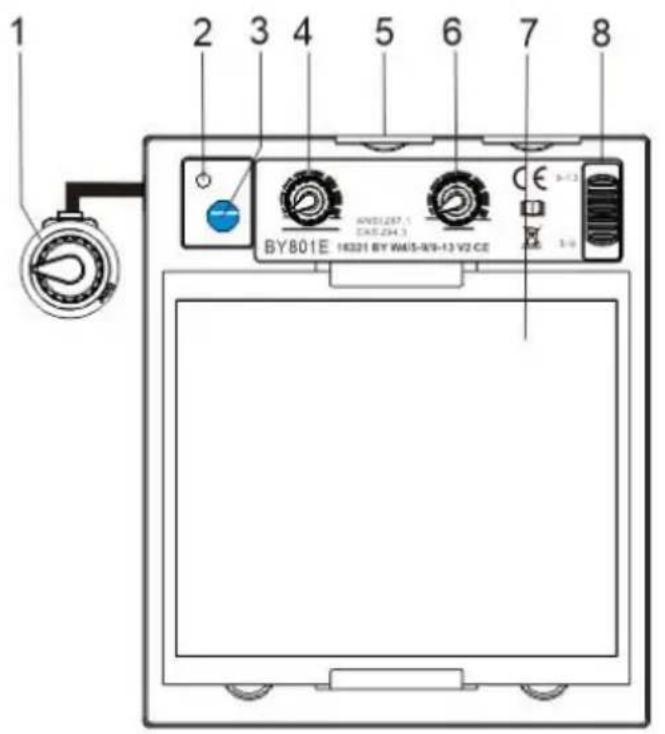

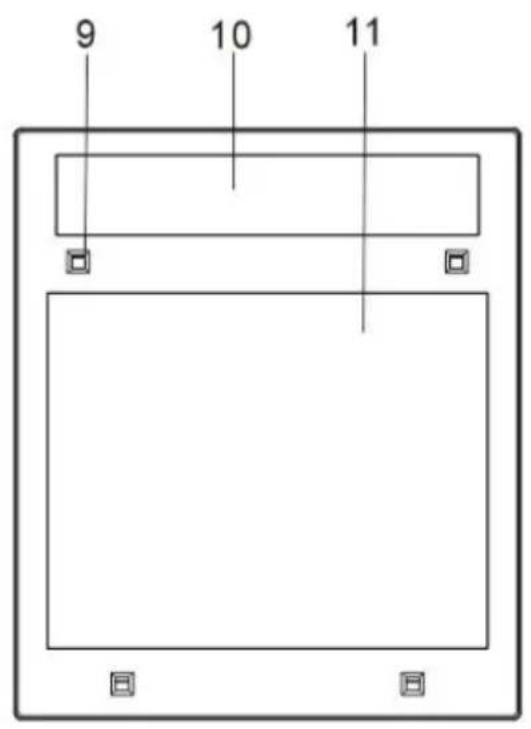

Commandes du casque

NON.	DESCRIPTION
1	Bouton de contrôle de l'ombre
2	Indicateur de basse tension
3	Bouton d'auto-test
4	Bouton de contrôle de sensibilité
5	Batterie au lithium
6	Bouton de contrôle du temps de retard
7	écran LCD
8	COUPE-Soudure
9	Censeur d'arc
10	Cellule solaire
11	filtre UV/IR

MODE D'EMPLOI

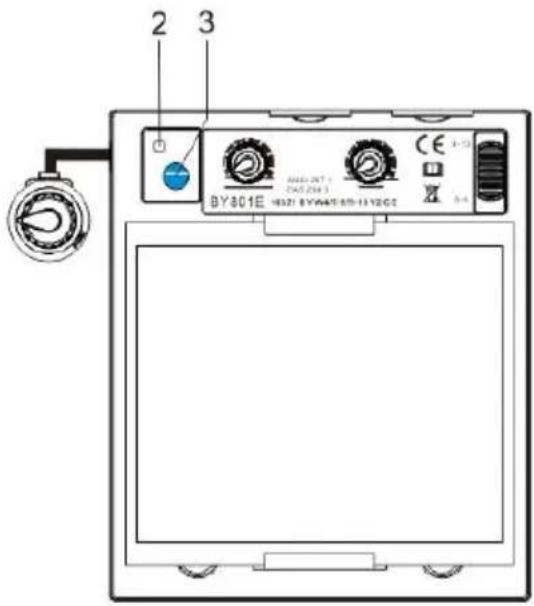

Bouton de réinitialisation et indicateur de batterie faible

1. Bouton de réinitialisation : Appuyez sur le bouton de réinitialisation pour vérifier le bon fonctionnement de l'écran. Lorsque vous appuyez sur le bouton de réinitialisation, l'écran devrait s'assombrir puis redevenir clair. N'utilisez pas le casque si l'écran ne fonctionne pas comme décrit.
2. Indicateur de batterie faible : l'indicateur de batterie faible s'allume lorsqu'il reste 2 à 3 jours d'autonomie. Si la batterie est faible, remplacez-la par des piles au lithium.

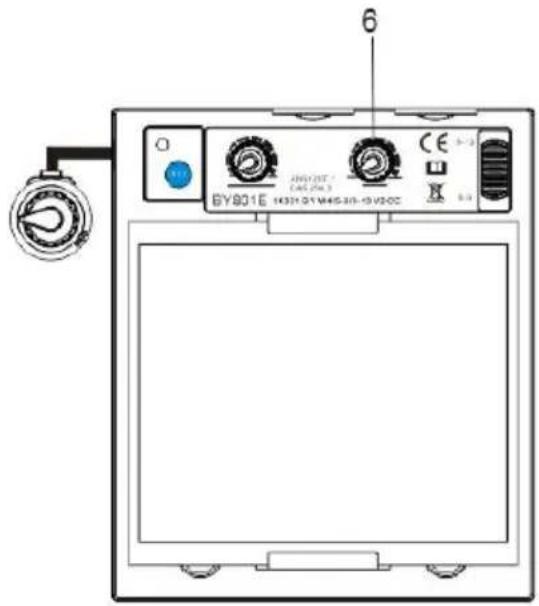

Contrôle du retard de l'objectif

1. Contrôle du retard de l'objectif Le contrôle du délai de l'objectif est utilisé pour régler le temps nécessaire à l'objectif pour passer à l'état clair après soudage. Le retard est particulièrement utile pour éliminer les rayons rémanents brillants présents dans les applications à fort ampérage, où le bain de fusion reste brillant momentanément après le soudage. Le retard de la lentille est réglable de min. (0,10 seconde) à max (1,0 seconde).

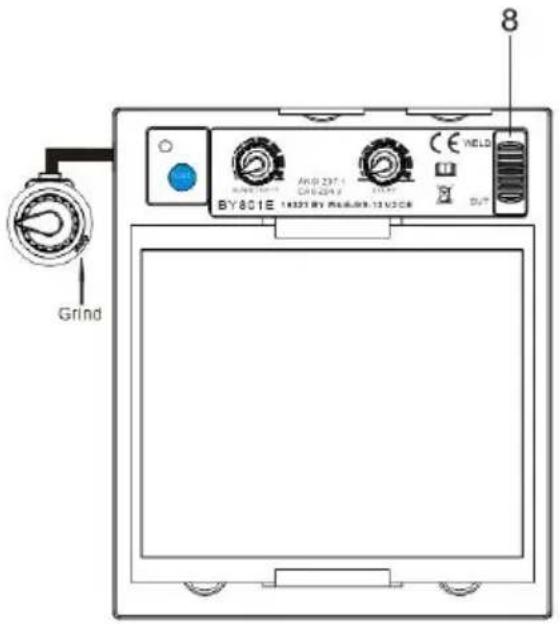

Contrôle de mode

1. Mode Soudure

Utilisé pour la plupart des applications de soudage. Dans ce mode, l'objectif s'allume lorsqu'il détecte optiquement une soudure ou un arc. Ajuster l'ombre, la sensibilité et les paramètres de retard comme nécessaire.

2. Mode Coupe

Utilisé pour les applications de coupe. Dans ce mode, l'objectif s'allume lorsqu'il détecte optiquement un arc de coupe. Ajuster les paramètres d'ombre, de sensibilité et de délai comme nécessaire.

3. Mode Broyage

Utilisé pour les applications de meulage des métaux. Dans ce mode, la lentille est fixée à l'ombre N° 4. Aucun réglage d'objectif n'est possible.

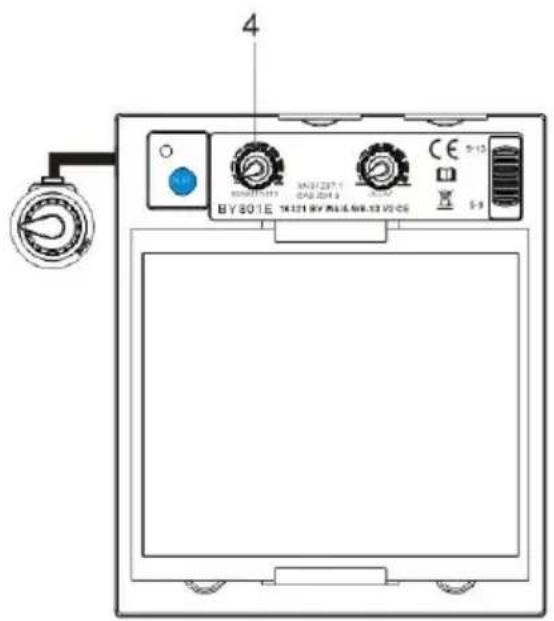

Contrôle de sensibilité

Appuyez sur le bouton « SENSIBILITÉ » pour sélectionner la sensibilité en fonction du processus de soudage et de la lumière ambiante. La sensibilité par défaut est moyenne.

1. Sélectionnez le minimum : convient pour le soudage à ampérage élevé ou le soudage sous une lumière ambiante intense (par exemple, s'il y a une lumière gênante provenant d'autres soudeurs à proximité).
2. Sélectionnez le maximum : convient aux faibles ampérages.

Soudage, utilisation dans des conditions de lumière de piscine (par exemple, soudage de tuyaux où une partie de l'arc est masquée à la vue) et où l'arc devient stable (par exemple, soudage TIG).

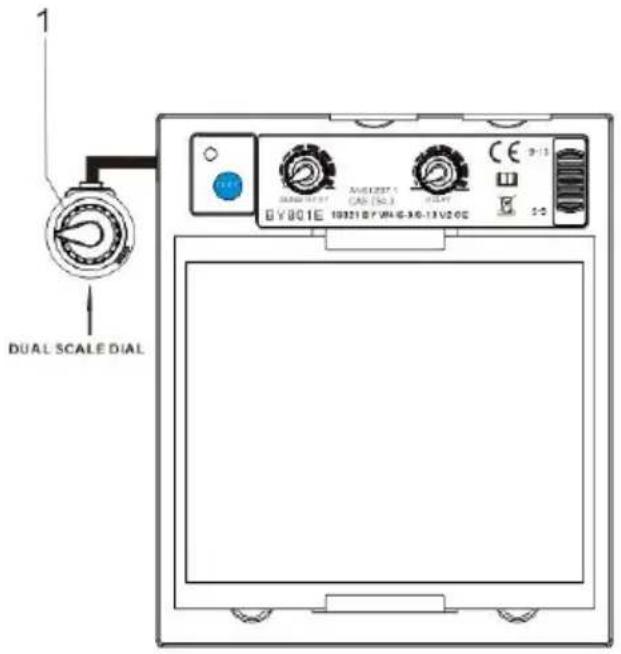

Contrôle de l'ombre variable

1 Contrôle d'ombrage variable Utilisez la commande pour régler la teinte de la lentille à l'état obscurci. Consultez le tableau ci-dessous pour sélectionner le réglage de teinte approprié à votre procédé de soudage. Les plages de teintes pour chaque type de lentille sont indiquées.

Les modes sont les suivants : Soudure - N° 9 - N° 13 Coupe - N° 5 - N° 9

Référence : ANSI Z49.1:2005

Processus	Électrode Taille dans. (mm)	Courant d'arc dans Ampères	Minimum Protecteur Ombre Non.	Suggéré Ombre Non. (Confort)*
Arc métallique blindé Soudage (SMAW)	Moins de 3/32 (2 3/32-5/32 (2,4-4,0 5/32-1/4 (4,0-6,4) Plus que 1/4 (6,	Moins de 60 60-160 160-250 250-550	7 8 10 11	-- 10 12 14
Gaz Métal Soudage à l'arc (GMAW)		Moins de 60 60-160 160-250 250 500	7 10 10 10	-- 11 12 14
Noyau de flux Soudage à l'arc (FCAW)
Arc au tungstène gaz Soudage (TI)		Moins de 5050-150150 à 500	8810	101214
Air Carbon Découpe à l'arc (CAC-A)	Lumière Lourd	Moins de 500500 à 1 00	1011	1214
Arc plasma Coupe (PAC)		Moins de 2020 à 4040 à 6060-8080-300300 à 400400 à 800	45688910	456891214
Soudage à l'arc plasma (PATTE)		Moins de 20à 100100-400 400800	681011	6 à 8 10 114

- Commencez par une teinte trop foncée pour voir la zone de soudure. Passez ensuite à une teinte plus claire qui donne une vue suffisante de la zone de soudure sans descendre en dessous du minimum.

RÉGLAGE COIFFURE

RÉGLAGE DE LA TAILLE DE LA TÊTE : Le serre-tête est ajusté en tournant le bouton moleté vers la droite ou la gauche pour obtenir la taille de tête souhaitée. Ce bouton est situé à l'arrière du casque.

L'AJUSTEMENT se fait en ajustant le confort, puis en plaçant la sangle sous le guide et en enfonçant les épingles dans les trous pour verrouiller en toute sécurité. INCLINAISON : Le réglage de l'inclinaison est situé sur le côté droit du casque.

Bouton de tension : poussez l'extrémité supérieure du levier de réglage vers l'extérieur jusqu'à ce que l'onglet d'arrêt dégage les encoches. Puis tournez-le vers l'avant ou vers l'arrière pour obtenir la position d'inclinaison souhaitée. L'arrêt

s'enclenchera automatiquement à nouveau lorsque le verrouillage sera relâché, maintenant le casque en position.

RÉGLAGE AVANT/ARRIÈRE : Règle la distance entre le visage de l'utilisateur et l'objectif.

Ajustez, faites glisser et maintenez les capuchons à ressort vers le haut tout en déplaçant le couvre-chef dans l'un des quatre emplacements de fentes. Une fois la distance souhaitée atteinte, relâchez le capuchon et il reviendra à sa position de repos une fois l'adaptateur fixé dans l'une des quatre fentes.

REMARQUE : Assurez-vous que les deux côtés sont positionnés de manière égale pour une orientation correcte.

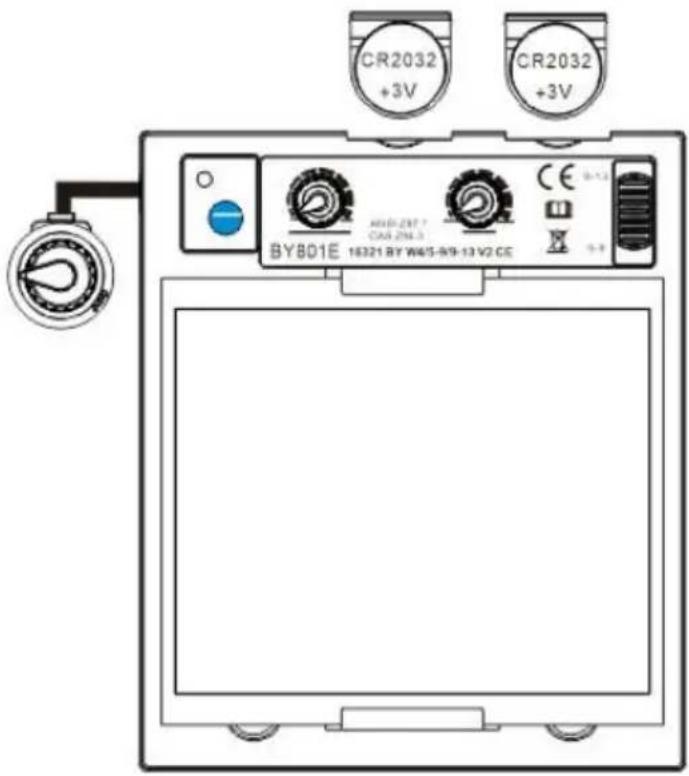

REMPLACEMENT DE LA BATTERIE

Cet ADF est alimenté par une batterie remplaçable et l'énergie solaire. La batterie est située dans le coin inférieur de la cartouche ADF. Remplacez la batterie lorsque le voyant « BATTERIE FAIBLE » s'allume.

Remplacez par des piles de type lithium CR2032 (2 requises) ou équivalentes.

Assurez-vous que le côté positif (+) de la batterie est orienté vers le haut (vers l'intérieur du casque).

REMPLACEMENT DE LA CARTOUCHE ET DE LA LENTILLE

Avertissement : N'utilisez jamais la lentille auto-obscurcissante sans que les protections intérieures et extérieures de la lentille soient correctement installées. Les projections de soudure endommageront la lentille auto-obscurcissante et

annuleront la garantie.

Couvercle transparent avant Objectif :

Retirez le couvercle extérieur de la lentille en le faisant levier depuis la rainure, puis réinstallez-en un nouveau.

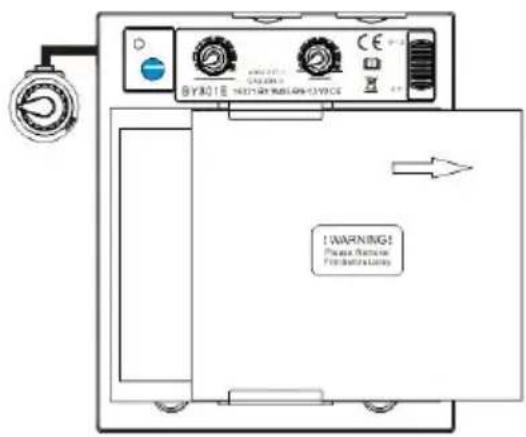

Remplacement lentille intérieure transparente

Avertissement : Il y a un câble reliant la batterie et l'objectif. Veuillez faire attention à ne pas le casser.

À l'intérieur Cache-objectif

Retirez le couvercle intérieur de la lentille en soulevant le couvercle de la rainure du joint, puis réinstallez-en un nouveau.

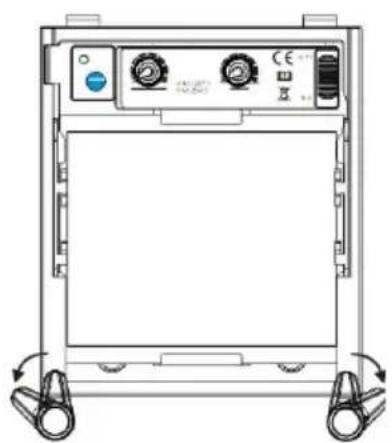

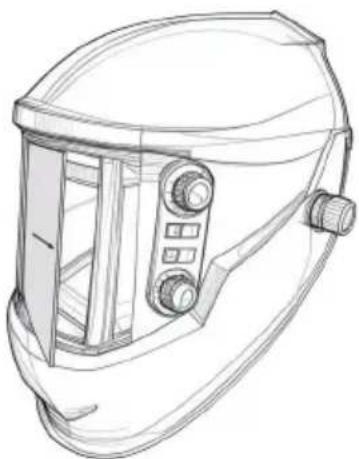

REMPLACEMENT DE LA CARTOUCHE ET DE LA LENTILLE : changer l'ombre cartouche

Retirez le support ADF de la coque du casque. Voir les figures 1 et 2 pour le démontage. Fléchissez l'extrémité inférieure du support ADF permettant de retirer la cartouche ADF du cadre. Installez la nouvelle cartouche ADF dans le cadre conformément à la figure 3 ci-dessous. Assurez-vous que la cartouche ADF est bien en place, insérée correctement dans le support ADF comme illustré. Installez l'ensemble support ADF dans la coque du casque.

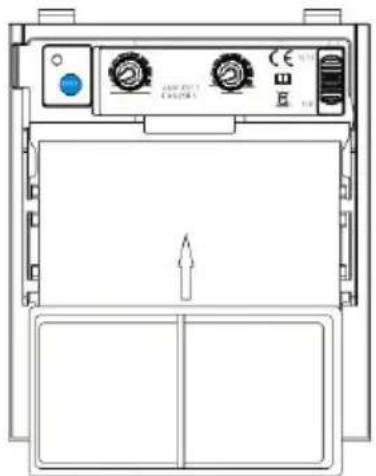

Installation d'une lentille grossissante de rechange

Faites simplement glisser la loupe dans le rail court situé sur les côtés du support ADF selon la figure. La cartouche doit être retirée du support ADF pour installer la lentille grossissante.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Difficile à voir à travers le filtre	Devant couverture lentille sale .	Faire le ménage ou remplacer devant couverture lentille .
	Cartouche sale .	Nettoyez le Assombrissementautomatique cartouche avec solution d'eau savonneuse et doux tissu .
Filtre fait pas s'assombrir lorsque arc est frappé .	sensibilité est ensemble aussi faible .	Ajustez la sensibilité selon vos besoins niveau.
	Devant couverture lentille sale .	Faire le ménage ou remplacer devant couverture lentille .
	Couverture avant lentille est endommagé.	Vérifier pour fissuré ou piqué devant couverture lentille et remplacer comme requis .
	les capteurs sont bloqué ou solaire panneau es bloqué .	Faire bien sûr toi sont pas blé les capteurs ou panneaux solaires avec ton bras ou autre obstacle alors que soudage . Ajustez votre position afin que capteurs peut voir le souder a
	Moudre Mode sélectionné .	Faire bien sûr approprié ombre est sélectionné .
	Est le changer sur 5-9/9-13 bloqué dans milieu .	Tourner le changer à le positie correcte .
Le filtre reste sombre après avoir terminé un soudure .	sensibilité ensemble aussi haut .	Ajustez la sensibilité selon vos besoins niveau.
	Retard temps ensemble aussi haut .	Ajuster retard temps à requis niveau .
	Faible Batterie.	Remplacement batterie .
Filtre fait pas s'assombrir lorsque TESTbouton est poussé.	Faible batterie.	Remplacement batterie .
le DIRIGÉ volonté pas tourner après pressage bouton .	Brancher jack depuis filtre est pas complètement insérer ed	Retirer brancher jack port et réinsérer il dans le port .

AVERTISSEMENT ! L'opérateur doit cesser d'utiliser le masque de soudage à filtre auto-obscurcissant. Si les problèmes mentionnés ci-dessus ne peuvent être résolus, contactez immédiatement le revendeur.

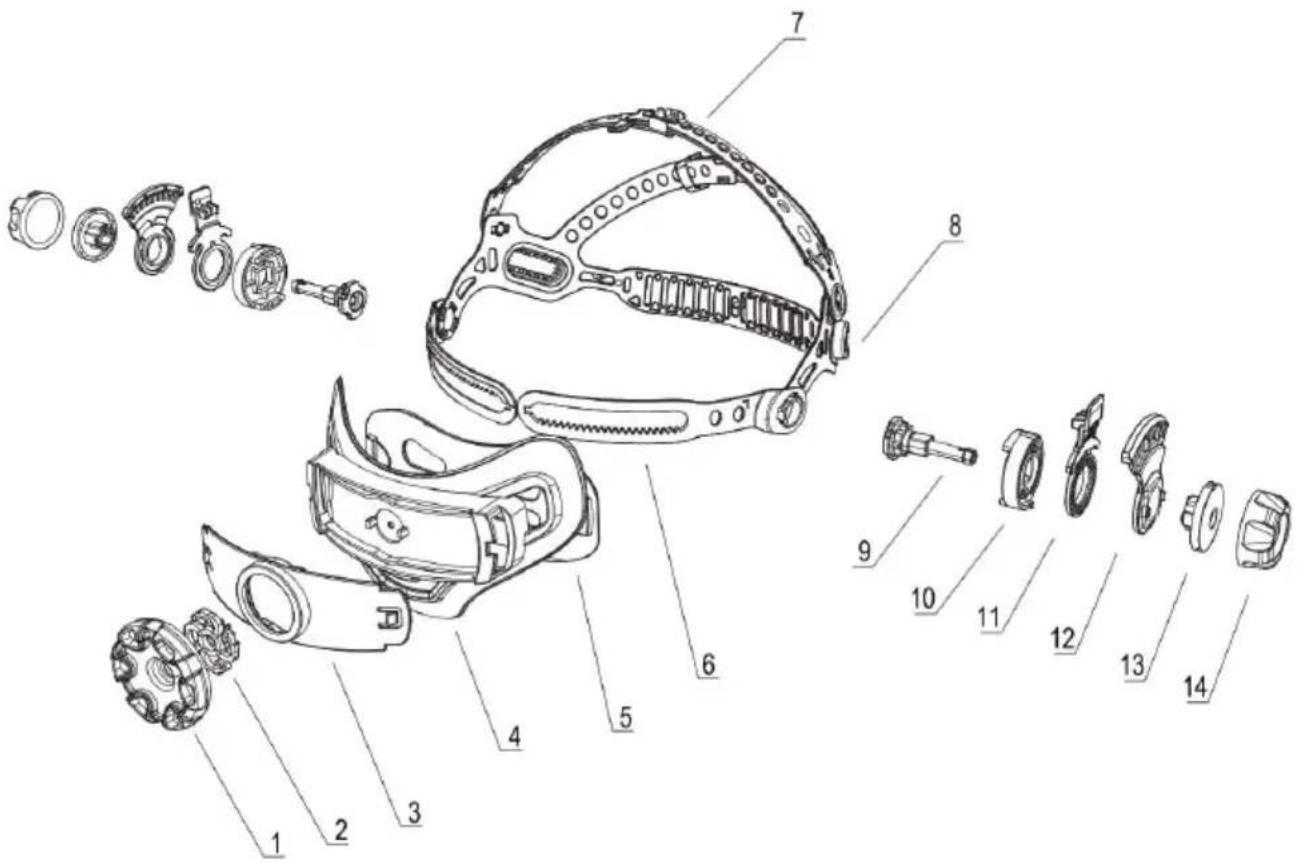

PIÈCES DE RECHANGE

NON .	PARTIE N0 .	DESCRIPTION	Qté
1	BY-010003	Devant Couverture Lentille	1
2	BY-010001	ADF	1
3	BY-010005	À l'intérieur Couverture Lentille	1
4	BY-010018	Cartouche Titulaire	1
5	BY-010019	Cartouche Bouton de support	2
6	BY-010002	Casque Coquille	1
7	BY-01002 5	Contrôle de l'ombre variable	1
8	BY-010014	Coiffures	1

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous accessoires marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD M 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP
