BY801E - Dispositivi di protezione individuale Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Casco per saldatura auto-oscurante
Marca	Vevor
Modello	BY801E
Area di visualizzazione LCD	100 × 80 mm
Dimensioni della cartuccia	114 × 133 mm
Protezione UV/IR	Sì, protezione UV/IR integrata
Sensori d'arco	4 sensori
Tonalità variabili	Saldatura: 9-13, Taglio: 5-9, Smerigliatura: 4
Controllo della tonalità	Regolazione variabile tramite pulsante esterno
Controllo della sensibilità	Regolazione variabile tramite pulsante esterno
Alimentazione elettrica	Celle solari con assistenza a batteria (2 × CR2032)
Indicatore di batteria scarica	LED rosso
Accensione/Spegnimento	Completamente automatico
Tempo di commutazione chiaro → scuro	1/25 000 s
Tempo di commutazione scuro → chiaro	0,1 s a 1,0 s (regolabile)
Valutazione TIG	CC ≥ 5 A, CA ≥ 5 A
Temperatura di funzionamento	-5 °C a +55 °C
Temperatura di stoccaggio	-20 °C a +70 °C
Modalità di funzionamento	Saldatura, Taglio, Smerigliatura
Regolazione del ritardo	0,1 s a 1,0 s
Peso stimato	Circa 500 g
Dimensioni stimate (cassa)	Circa 280 × 220 × 200 mm
Ricambi disponibili	Lente anteriore, cartuccia ADF, lente interna, supporto cartuccia, cassa, fascia per la testa, ecc.
Norme di sicurezza	Conforme ANSI Z49.1, ANSI Z87.1
Smaltimento	Direttiva RAEE 2012/19/UE - non gettare con i rifiuti domestici

Domande frequenti - BY801E Vevor

Come sostituire la batteria del casco Vevor BY801E?

La batteria si trova nell'angolo inferiore della cartuccia ADF. Svitate il vano e sostituite le due batterie CR2032 rispettando la polarità (lato + verso l'interno del casco). Utilizzate il pulsante di reset per verificare il corretto funzionamento.

Come regolare la tonalità del filtro auto-oscurante?

Utilizzate il pulsante di controllo dell'ombra (N°1 sullo schema) per regolare la tonalità in modalità Saldatura (N°9 a 13) o Taglio (N°5 a 9). Consultate la tabella delle tonalità consigliate nel manuale per ogni processo di saldatura.

Cosa fare se il filtro non si scurisce all'avvio dell'arco?

Controllate la sensibilità (pulsante SENSIBILITÀ): aumentatela se necessario. Pulite o sostituite il coperchio della lente anteriore se è sporco. Assicuratevi che i sensori d'arco non siano ostruiti dal braccio o da un ostacolo. Se il problema persiste, la batteria potrebbe essere scarica.

Come pulire il filtro e la cartuccia?

Utilizzate un panno morbido e una soluzione di acqua saponata per pulire la cartuccia ADF. Per le lenti di protezione, asciugate delicatamente o sostituite se graffiate. Non utilizzare mai solventi aggressivi.

Quali modalità di saldatura sono disponibili sul BY801E?

Tre modalità: Saldatura (arco scuro N°9-13), Taglio (N°5-9) e Smerigliatura (fisso a N°4). Selezionate la modalità tramite il pulsante modalità sul casco.

Come regolare la fascia per la testa per un maggiore comfort?

Girate la rotella situata sul retro del casco per stringere o allentare. Per l'inclinazione, utilizzate la leva di regolazione sul lato destro. La distanza anteriore/posteriore si regola facendo scorrere i cappucci a molla in una delle quattro fessure.

Qual è la durata delle batterie CR2032?

L'autonomia dipende dall'utilizzo. L'indicatore di batteria scarica si accende 2 o 3 giorni prima dell'esaurimento totale. Sostituite le batterie il prima possibile per evitare malfunzionamenti.

Il casco è adatto alla saldatura TIG a basso amperaggio?

Sì, il casco è valutato per TIG da 5 A in corrente continua e alternata. Per amperaggi molto bassi, regolate la sensibilità al massimo e assicuratevi che i sensori vedano bene l'arco.

Come sostituire la lente di protezione anteriore?

Sollevate delicatamente il coperchio esterno della lente con un utensile piatto nella scanalatura, quindi rimuovetelo. Inserite una nuova lente spingendo saldamente fino a quando non scatta. Non utilizzare mai il casco senza la lente di protezione.

Cosa fare se il LED non si accende quando premo il pulsante di test?

Controllate che la presa jack del filtro sia completamente inserita nella porta. Se è collegata male, scollegatela e ricollegatela saldamente. Se il problema persiste, sostituite le batterie.

MANUALE UTENTE BY801E Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipende dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere attentamente questo materiale prima di utilizzare il prodotto. La mancata osservanza di queste istruzioni può causare gravi lesioni.

PRECAUZIONI DI SICUREZZA PER IL CASCO DA

SALDATURA

LEGGERE PRIMA DELL'USO

Proteggete voi stessi e gli altri da eventuali lesioni: leggete, seguite e conservate queste importanti precauzioni di sicurezza e istruzioni

operative.

Simbolo Utilizzo

PERICOLO! - Indica una situazione pericolosa che, se non evitata, provocherà morte o lesioni gravi. I possibili pericoli sono mostrati nei simboli allegati o spiegati nel testo.

Indica una situazione pericolosa che, se non evitata, potrebbe provocare la morte o lesioni gravi. I possibili pericoli sono indicati nei simboli adiacenti o spiegati nel testo.

AVVISO - Indica affermazioni non correlate a lesioni personali.

Indica istruzioni speciali.

Questo gruppo di simboli significa Attenzione!

Attenzione! Rischi di SCOSSE ELETTRICHE, PARTI IN MOVIMENTO e PARTI CALDE. Consultare i simboli e le relative istruzioni riportate di seguito per le necessarie precauzioni al fine di evitare tali pericoli.

Saldatura ad arco: strada pericolosa

Solo persone qualificate dovrebbero installare, gestire, mantenere e riparare questa unità.

I RAGGI DELL'ARCO possono ustionare gli occhi e la pelle.

I raggi dell'arco derivanti dal processo di saldatura producono raggi visibili e invisibili (ultravioletti e infrarossi) che possono ustionare occhi e pelle. Dalla saldatura si generano scintille.

• Indossare un casco da saldatura dotato di filtro di gradazione adeguata per proteggere viso e occhi durante la saldatura o la visione dell'arco (vedere ANSI Z49.1 e Z87.1 elencate nelle Norme di Sicurezza). Consultare le tabelle di gradazione e sensibilità.
• Indossare sotto il casco occhiali di sicurezza omologati con protezioni laterali.
• Utilizzare schermi o barriere protettive per proteggere gli altri da flash, abbagliamenti e scintille; avvertire gli altri di non guardare l'arco elettrico.
• Indossare protezioni per il corpo realizzate in materiale resistente e ignifugo (pelle, cotone pesante, lana). Le protezioni per il corpo includono indumenti privi di olio come guanti in pelle, camicia pesante, pantaloni senza risvolti, scarpe alte e un berretto.
• Prima di saldare, regolare l'impostazione della sensibilità della lente auto-oscurante in base all'applicazione.
• Interrompere immediatamente la saldatura se la lente auto-oscurante non si oscura all'accensione dell'arco. Consultare il Manuale d'uso per ulteriori informazioni.

I caschi da saldatura non forniscono una protezione illimitata per occhi, orecchie e viso.

I raggi dell'arco provenienti dal processo di saldatura producono raggi visibili e invisibili (ultravioletti e infrarossi) che possono bruciare gli occhi e la pelle. Le scintille volano dalla saldatura.

- Durante l'uso di questo casco da saldatura, utilizzare sempre occhiali di sicurezza resistenti agli urti e protezioni acustiche.

- Non utilizzare questo casco mentre si lavora con o in prossimità di esplosivi liquidi corrosivi.

- Non saldare in posizione sopra la testa mentre si utilizza questo casco.

- Ispezionare frequentemente le lenti dell'auto. Sostituire immediatamente eventuali lenti di copertura o lenti dell'auto graffiate, screpolate o danneggiate.

- Il naso può danneggiare l'udito.

• Il rumore prodotto da alcuni processi o apparecchiature può danneggiare l'udito.
• Se il livello di rumore è elevato, indossare protezioni acustiche omologate.

LEGGERE LE ISTRUZIONI.

Leggere e seguire attentamente tutte le etichette e il Manuale del proprietario prima di installare, utilizzare o effettuare la manutenzione dell'unità. Leggere le informazioni di sicurezza all'inizio del manuale in ogni sezione.

• Utilizzare solo ricambi originali del produttore.
• Eseguire la manutenzione e l'assistenza in conformità ai manuali del proprietario, agli standard del settore e ai codici nazionali, statali e locali.

I FUMI E I GAS possono essere pericolosi.

La saldatura produce fumi e gas. Respirarli può essere pericoloso per la salute.

• Tenete la testa lontana dai fumi. Non respirateli.
• Se all'interno, ventilare l'area e/o utilizzare la ventilazione forzata locale all'arco per rimuovere i fumi e i gas di saldatura. Il metodo consigliato per determinare un'adeguata ventilazione è quello di campionare la composizione e la quantità di fumi e gas a cui il personale è esposto.
• Se la ventilazione è scarsa, indossare un respiratore ad aria compressa omologato.
• Leggere e comprendere le schede di sicurezza (SDS) e le istruzioni del produttore di adesivi, rivestimenti, detergenti, materiali di consumo, refrigeranti, sgrassanti, flussi e metalli.
• Lavorare in uno spazio confinato solo se ben ventilato o indossando un respiratore ad aria compressa. Avere sempre una persona addestrata a sorvegliare nelle vicinanze. I fumi e i gas di saldatura possono spostare e abbassare il livello di ossigeno, causando lesioni o morte. Assicurarsi che l'aria respirabile sia sicura.
• Non saldare in prossimità di impianti di sgrassaggio, pulizia o verniciatura a spruzzo. Il calore e i raggi dell'arco possono reagire con i vapori formando

gas altamente tossici e irritanti.

Non saldare su metalli rivestiti, come acciaio zincato, placcato al piombo o cadmio, a meno che il rivestimento non venga rimosso dalla zona di saldatura, l'area sia ben ventilata e si indossi un respiratore ad aria compressa. I rivestimenti e qualsiasi metallo contenente questi elementi possono emettere fumi tossici se saldati.

Avvertenze sulla Proposta 65

Le apparecchiature di saldatura o di taglio producono fumi o gas che contengono sostanze chimiche note allo Stato della California per causare malformazioni congenite e, in alcuni casi, cancro. (Codice di Salute e Sicurezza della California, Sezione 25249.5 e seguenti)

Questo prodotto contiene sostanze chimiche, tra cui il piombo, note allo Stato della California come causa di cancro, malformazioni congenite e danni riproduttivi. Lavarsi le mani dopo l'uso.

SPECIFICHE

Classe ottica	1/1/1/2
Area di visualizzazione LCD	100 x 80 mm (3,94 x 3,15 pollici)
Dimensioni della cartuccia	114 x 133 mm (4,50 x 5,25 pollici)
Protezione UV/IR	Protezione UV/IR
Sensore ad arco	4
tonalità di saldatura variabili	SALDARE ModelloOscurato Stato: NO.9-13/Leggero Stato: modelloCUT n. 4Oscurato Stato: NO.5-9/Leggero Stato: NO.4 GriModelloStato di luce: NO.4
Controllo dell'ombra	regolazione variabile tramite manopola esterna
Controllo della sensibilità	regolazione variabile tramite manopola esterna
Alimentazione elettrica	celle solari con assistenza della batteria
Avviso di batteria scarica	Luce rossa
Batteria	CR203 al litio (2 richieste)
Accensione/spegnimento	Completamente automatico
Tempo di commutazione da chiaro a scuro	1/25.000 sec.
Tempo di commutazione da scuro a chiaro	0,1 sec. - 1,0 sec.
Valutazione TIG	CC ≥ 5 ampere; CA ≥ 5 ampere
Temperatura di esercizio	23。F ~ 131。F (-5。C ~ 55。C)
Temperatura di conservazione	-4。F~ 158。F (-20。C ~ 70 C)

ISTRUZIONI PER L'USO

Comandi del casco

NO.	DESCRIZIONE
1	Manopola di controllo dell'ombra
2	Indicatore di bassa tensione
3	Pulsante di autotest
4	Manopola di controllo della sensibilità
5	Batteria al litio
6	Manopola di controllo del tempo di ritardo
7	LCD
8	CUT-Weld
9	Censore ad arco
10	cella solare
11	Filtro UV/IR

ISTRUZIONI PER L'USO

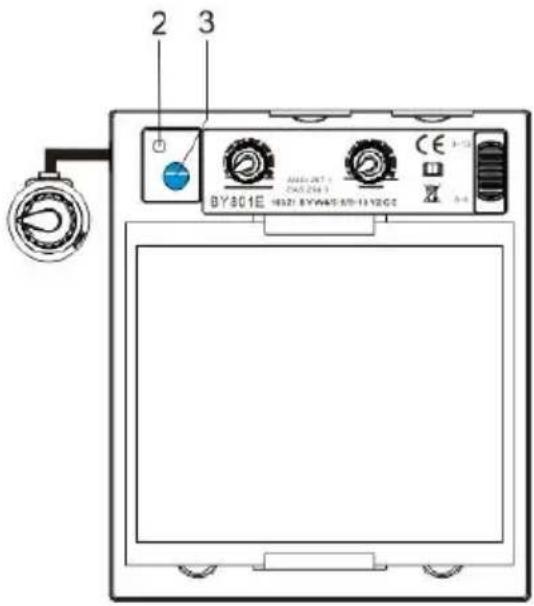

Pulsante di reset e indicatore di batteria scarica

1. Pulsante di reset: Premere il pulsante Reset per verificare il corretto funzionamento della lente. Premendo il pulsante Reset, la lente dovrebbe scurirsi e tornare trasparente. Non utilizzare il casco se la lente non funziona come descritto.
2. Indicatore di batteria scarica. L'indicatore di batteria scarica si accende quando rimangono 2-3 giorni di durata della batteria. Se la batteria è scarica, sostituirla con batterie al litio CR2030.

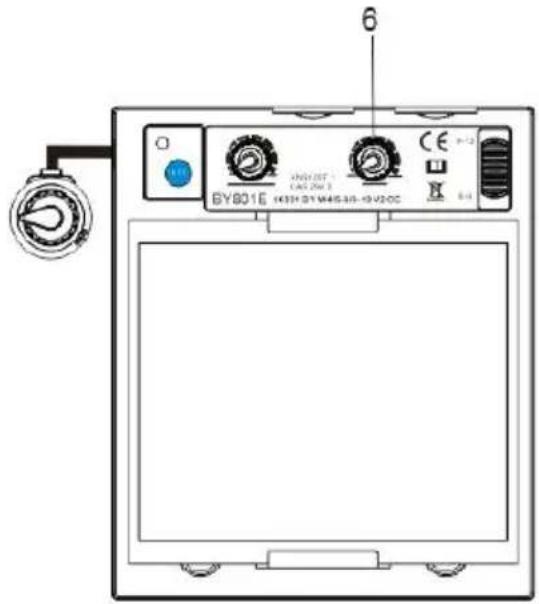

Controllo del ritardo dell'obiettivo

1. Controllo del ritardo dell'obiettivo Il controllo del ritardo dell'obiettivo viene utilizzato per regolare il tempo necessario affinché l'obiettivo passi allo stato trasparente dopo la saldatura. Il ritardo è particolarmente utile per eliminare i raggi di luce post-saldatura brillanti in applicazioni ad alto amperaggio in cui il bagno di fusione rimane momentaneamente luminoso dopo la saldatura. Il ritardo della lente è regolabile

da min. (0,10 secondi) al massimo (1,0 secondi).

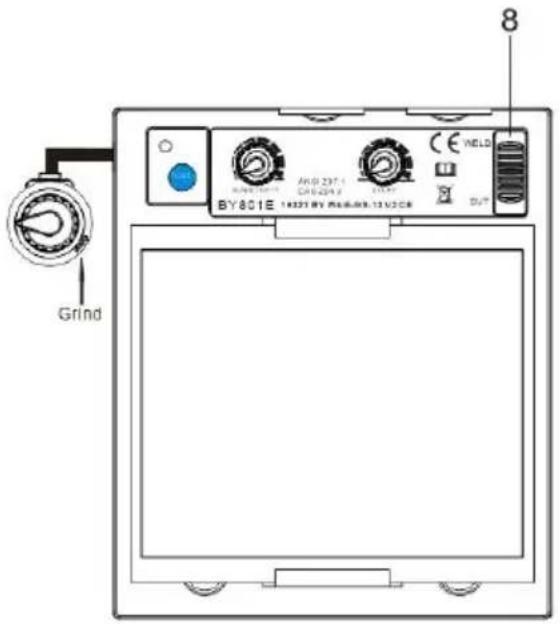

Controllo della modalità

1. Saldatura Modalità

Utilizzato per la maggior parte delle applicazioni di saldatura. In questa modalità la lente si accende quando rileva otticamente una saldatura. Regolare ombra, sensibilità e impostazioni di ritardo come necessario.

2. Taglio Modalità

Utilizzato per applicazioni di taglio. In questa modalità l'obiettivo si accende quando rileva otticamente un arco di taglio. Regolare impostazioni di tonalità, sensibilità e ritardo come necessario.

3. Macinare Modalità

Utilizzato per applicazioni di rettifica dei metalli. In questa modalità la lente è all'ombra numero 4. Nessuna regolazione dell'obiettivo è possibile.

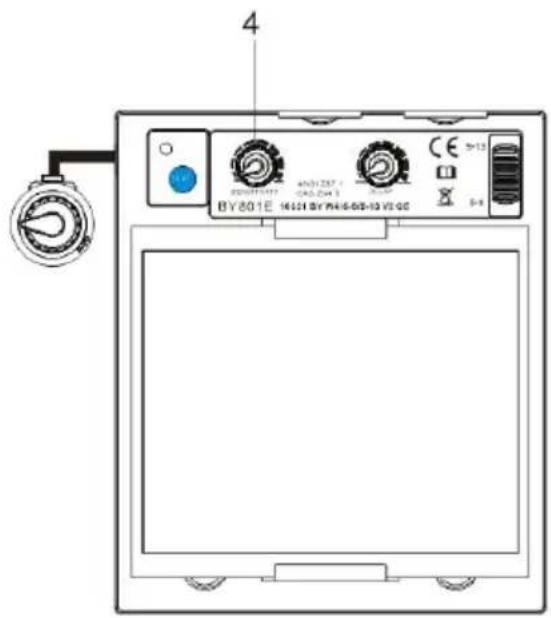

Controllo della sensibilità

Saldatura, utilizzo in condizioni in cui parte dell'arco è nascosta.

Premere il pulsante "SENSIBILITÀ" per selezionare la sensibilità in base al processo di saldatura e alla luce ambientale. La sensibilità predefinita è mezzo.

1. Selezionare minimo: adatto per saldature ad alto amperaggio o per saldature in condizioni di luce ambientale intensa (per esempio, c'è una luce fastidiosa proveniente dalle vicinanze di altri saldatori).
2. Selezionare il massimo: adatto per bassi amperaggi.

di luce da piscina (per esempio, tubo di saldatura alla vista) e in cui l'arco di saldatura diventa

(ad esempio saldatura TIG).

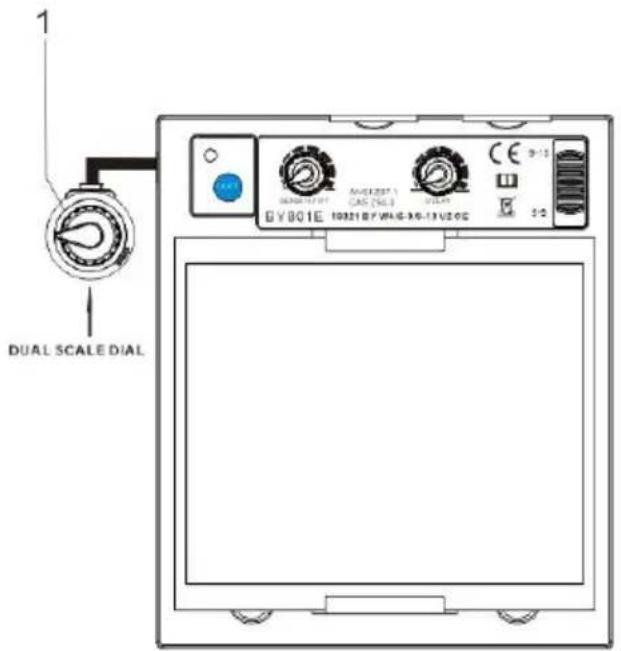

Controllo variabile dell'ombra

1 Controllo variabile dell'ombra Utilizzare il controllo per regolare la tonalità della lente quando è oscurata. Utilizzare la tabella sottostante per selezionare l'impostazione di controllo della tonalità corretta in base al processo di saldatura. Gli intervalli di tonalità per ciascuna modalità sono i seguenti: Saldatura - N. 9 - N. 13; Taglio - N. 5 - N.

Riferimento: ANSI Z49.1:2005

Processo	Elettrodo Misurare In. (mm)	Corrente d'arco In Ampere	Minimo Protettivo Ombra NO.	Suggerito Ombra NO. (Comfort)*
Arco metallico schermato Saldatura (SMAW)	Meno di 3/32 (2 3/32-5/32 (2,4-4,0 5/32-1/4 (4,0-6,4) Più di 1/4 (6,4)	Meno di 60 60-160 160-250 250-550	7 8 10 11	-- 10 12 14
Gas Metallo Saldatura ad arc (GMAW)		Meno di 60 60-160 160-250 250-500	7 10 10 10	-- 11 12 14
Animato a flusso Saldatura ad arc (FCAW)
Arco di tungstenogas Saldatura(TIG)		Meno di 5050-150150-500	8810	101214
Carbonio dell'ariaTaglio ad arco(CAC-A)	Leggero Pesante	Meno di 500500-1000	1011	1214
Arco al plasmaTaglio (PAC)		Meno di 2020-4040-6060-8080-300300-400400-800	45688910	456891214
Saldatura ad aroal plasma(ZAMPA)		Meno di 2020-100100-400400-800	681011	6-8 10 1214

- Iniziare con una tonalità troppo scura per vedere la zona di saldatura. Quindi, passare a una tonalità più chiara che dia una visibilità sufficiente della zona di saldatura senza scendere sotto il minimo.

REGOLAZIONE COPRICAPO

REGOLAZIONE DELLA DIMENSIONE DELLA TESTA: RESISTENZA DEL

COPRICAPO si regola ruotando la manopola a cricchetto verso destra o sinistra per regolare la dimensione della testa desiderata. Questa manopola è situata sul retro del casco.

La regolazione viene effettuata regolando il comfort, quindi posizionando la cinghia sulla guida e scattando i perni nei fori per bloccare in modo sicuro in posizione.

INCLINAZIONE: La regolazione dell'inclinazione è situata sul lato destro del casco. Allentare la manopola di tensione del copricapo destro

e spingere l'estremità superiore della leva di regolazione verso l'esterno fino a quando la leva si ferma sulla tacca. Poi ruotare in avanti o indietro verso la posizione di inclinazione desiderata. L'arresto si attiva automaticamente di nuovo quando il bloccaggio viene rilasciato per fissare il casco in posizione.

REGOLAZIONE AVANTI/INDIETRO: Regola la distanza tra il viso dell'utente e

lente. Per

regolare, far scorrere e tenere i tappi a molla verso l'alto mentre si muove il copricapo in una delle quattro posizioni scanalate. Una volta raggiunta la distanza desiderata, lasciare andare il berretto e tornerà in posizione di riposo una volta fissato l'adattatore in uno dei quattro slot.

NOTA: Assicurarsi che entrambe le parti siano ugualmente posizionate per un corretto orientamento.

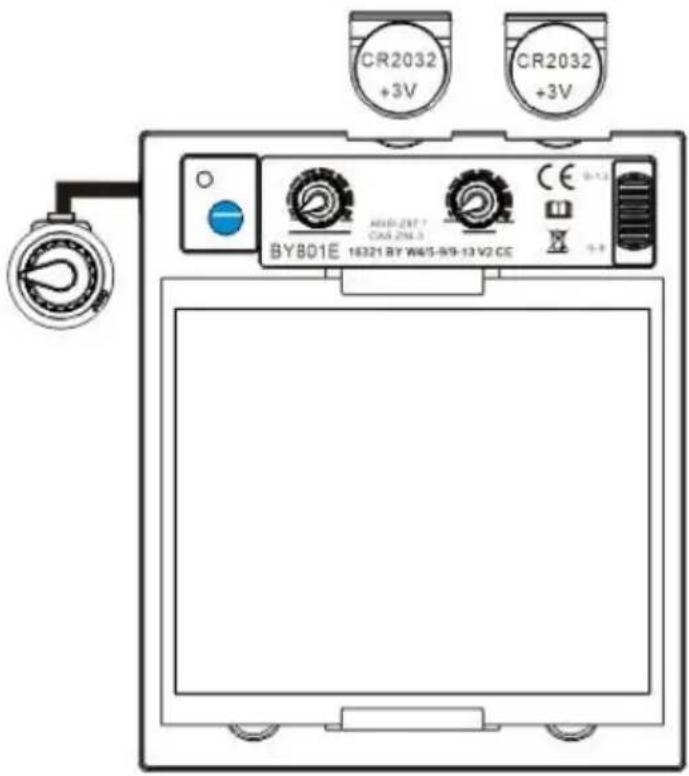

SOSTITUZIONE DELLA BATTERIA

Questo ADF è alimentato da una batteria sostituibile e da energia solare. La batteria si trova nell'angolo inferiore della cartuccia ADF. Sostituire la batteria quando la spia "BATTERIA SCARICA" si accende.

Sostituire con batterie al litio tipo CR2032 (ne servono 2) o equivalenti.

Assicurarsi che il lato positivo (+) della batteria sia rivolto verso l'alto (verso l'interno del casco).

SOSTITUZIONE CARTUCCIA E LENTE

Avvertimento: Non utilizzare mai la lente auto-oscurante senza le coperture interne ed esterne correttamente installate. Gli schizzi di saldatura danneggeranno la lente auto-oscurante e invalideranno la garanzia.

Copertura trasparente anteriore Lente:

rimuovere la lente di copertura esterna facendo leva dalla scanalatura e reinstallarne una nuova.

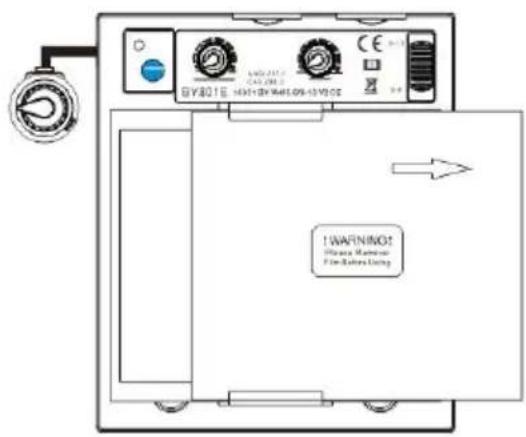

Sostituzione lente interna trasparente

Avvertimento: C'è un cavo che collega la batteria all'obiettivo. Fare attenzione a non romperlo.

Dentro Copriobiettivo

Rimuovere il coperchio interno della lente facendo leva sulla scanalatura della guarnizione e reinstallarne uno nuovo.

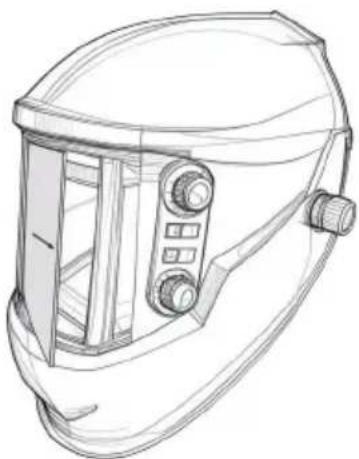

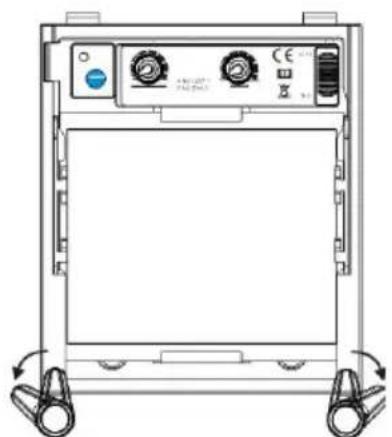

SOSTITUZIONE CARTUCCIA E LENTE

cambia la tonalità cartuccia

Rimuovere il supporto ADF dalla calotta del casco. Vedere la figura 1 e la per la rimozione. Flettere l'estremità inferiore del supporto ADF per consentire la rimozione della cartuccia ADF dal telaio. Installare la nuova cartuccia ADF nel telaio come indicato nella figura 3 sottostante. Assicurarsi che la cartuccia ADF sia inserita correttamente nel supporto ADF come mostrato. Installare il gruppo del supporto ADF nella calotta del casco.

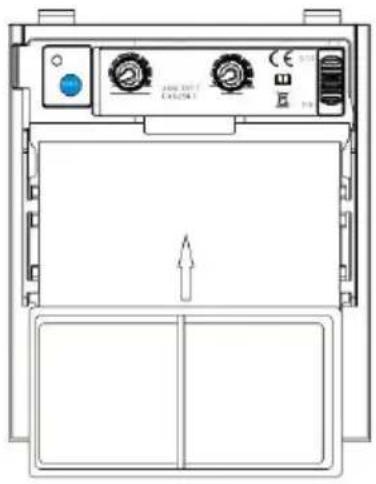

Installazione di una lente di ingrandimento aftermarket

Basta far scorrere la lente di ingrandimento nella guida corta situata ai lati del supporto ADF come da Figura 4. Per installare la lente di ingrandimento, è necessario rimuovere la cartuccia dal supporto ADF.

PROBLEMI COMUNI E PROMEMORIA

PROBLEMA	POSSIBILE CAUSA	SOLUZIONE
Difficile A Veder attraverso il filtro .	Fronte copertina lente sporco .	Pulito O sostituire davanti copertina lente .
	Cartuccia sporco .	Pulisci il Oscuramento automaticicartuccia con soluzione di acqua saponata E morbido stoffa .
Filtro fa non oscurarsi quando arco È colpito .	sensibilità È impostato pure Basso .	Regolare la sensibilità a seconde delle esigenze livello.
	Fronte copertina lente sporco .	Pulito O sostituire davanti copertina lente .
	Copertina anteriore lente è danneggiato.	Controllo per incrinato O snocciolato davanti copertina lente E sostituire COI necessario .
	i sensori sono bloccato O solare pannello È bloccato .	Fare Sicuro Voi Sono non bloc sensori o i pannelli solari con braccio O altro ostacolo Mentre saldatura . Regola la tua posizione in modo Quello IL sensori Potere Vedere IL salda arco .
	Macinare Modalità selezionato .	Fare Sicuro corretto ombra È selezionato .
	È IL interruttore SU 5-9/9-13 bloccato In IL mezzo .	Giro IL interruttore A IL posizio corretta .
Il filtro rimane buio dopo aver completato UN saldare .	sensibilità impostato pure alto .	Regolare la sensibilità a seconde delle esigenze livello.
	Ritardo tempo impostat pure alto .	Regolare ritardo tempo A necessario livello .
	Basso Batteria.	Sostituzione batteria .
Filtro fa non oscurarsi quando TEST pulsanteviene spinto.	Basso batteria.	Sostituzione batteria .
IL GUIDATOVolere non giro dopo premendo pulsante .	Collegare jack da filtro È non completamente inserisci ed	Rimuovere collegare jack porta e reinserisci Esso nel po

ATTENZIONE! L'operatore deve smettere di utilizzare il casco di saldatura con filtro auto-oscurante immediatamente se i problemi sopra menzionati non possono essere risolti. Contattare il rivenditore.

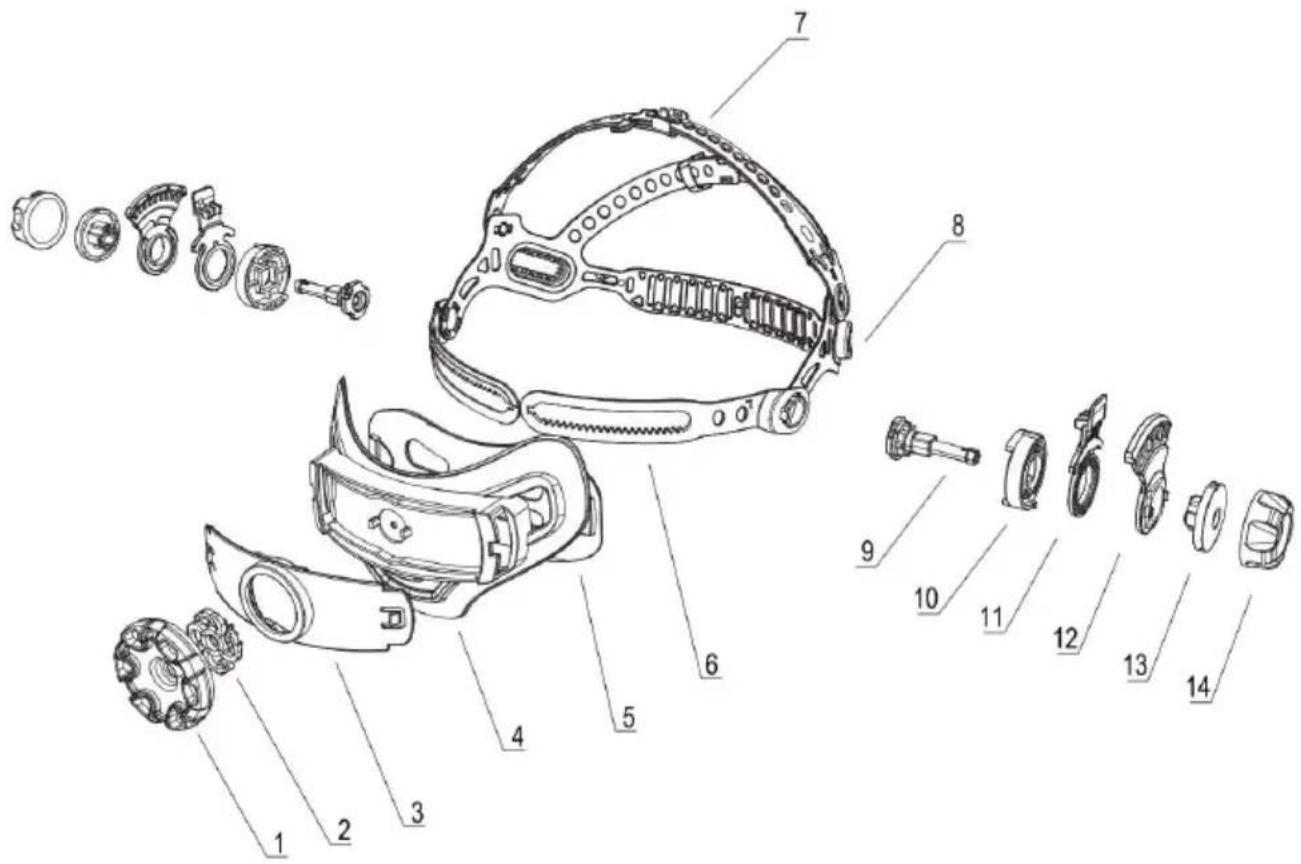

PARTI DI RICAMBIO

NO.	DESCRIZIONE	NO.	DESCRIZIONE
1	Ingranaggio a volantino	8	Fissaggio
2	Pignone	9	Retainer
3	Indietro copertina 1	10	Posizione - mantieni pulsante -1
4	Indietro copertina 2	11	Piastra di mantenimento della posizione
5	Ingranaggio sbarra	12	Posizione - mantieni pulsante -2
6	Capesante1	13	Noce
7	Capesante2	14

PARTI DI RICAMBIO

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere conferiti presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
