Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich d Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte f Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- od Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

SICHERHEITSHINWEISE

WARNUNG :

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls k es zu schweren Verletzungen kommen.

SICHERHEITSVORKEHRUNGEN FÜR

SCHWEISSHELME

VOR GEBRAUCH LESEN

Schützen Sie sich und andere vor Verletzungen – lesen, befolgen und bewahren Sie diese wichtigen Sicherheitsvorkehrungen und

Betriebsanweisungen auf.

Symbol Verwendung

GEFAHR! – Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. Die mögliche Gefahren sind in der nebenstehenden Symbole oder im Text

erklärt.

Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden zum Tod oder schwere Verletzungen. Die möglichen Gefahren werden durch nebenstehende Symbole oder im Text erklärt.

HINWEIS – Kennzeichnet Aussagen, die sich nicht auf Personenschäden beziehen.

Kennzeichnet besondere Anweisungen.

Diese Symbolgruppe bedeutet Warnung!

Achtung! Gefahr durch Stromschlag, bewegliche und heiße Teile. Beachten Sie die Symbole und Anweisungen unten, um die Gefahren zu vermeiden.

Lichtbogenschweißen Gefahren

Nur qualifizierte Personen sollten installieren, betreiben, warten und reparieren Sie diese Einheit.

LICHTBOGENSTRAHLEN können Augen und Haut verätzen.

Die beim Schweißen entstehenden Lichtbogenstrahlen erzeugen intensive sichtbare und unsichtbare (Ultraviolett- und Infrarot-) Strahle die Augen und Haut verbrennen können. Von der Schweißnaht flieg Funken.

• Tragen Sie einen Schweißhelm mit geeignetem Filter zum Schutz von Gesicht und Augen beim Schweißen oder Zuschauen (siehe ANSI Z49.1 in Z87.1 in den Sicherheitsnormen). Siehe auch die Tabellen zu Schutz und Empfindlichkeit.
• Tragen Sie unter Ihrem Helm eine zugelassene Schutzbrille mit Seitenschutz
• Verwenden Sie Schutzschirme oder -barrieren, um andere vor Blitzen, Blendung und Funken zu schützen. Warnen Sie andere davor, in den Lichtbogen zu blicken.
• Tragen Sie Körperschutz aus strapazierfähigem, flammhemmendem Material (Leder, schwere Baumwolle, Wolle). Zum Körperschutz gehören ölfreie Kleidung wie Lederhandschuhe, ein dickes Hemd, eine Hose ohne Bündlich hohe Schuhe und eine Mütze.
• Passen Sie vor dem Schweißen die Empfindlichkeitseinstellung der automatischen Verdunkelungslinse an die Anwendung an.
• Brechen Sie das Schweißen sofort ab, wenn sich die automatische Verdunkelungslinse beim Zünden des Lichtbogens nicht verdunkelt. Weitere Informationen finden Sie in der Bedienungsanleitung.

SCHWEISSEN HELME tun nicht bieten unbegrenztes Auge, Ohr und Gesicht Schutz.

Lichtbogenstrahlen aus dem Schweißprozess erzeugen in angespannter Sicht Und unsichtbar (Ultraviolett und Infrarot) Strahlen, die verbrennen Augen und Haut. Funken fliegen von der Schweißnaht ab.

• Tragen Sie bei der Verwendung dieses Schweißhelms stets eine schlagfeste Schutzbrille oder Schutzbrille und einen Gehörschutz.

• Verwenden Sie diesen Helm nicht, wenn Sie mit oder in der Nähe von Sprengstoffen oder ätzenden Flüssigkeiten arbeiten.

• Schweißen Sie nicht in Überkopfposition, während Sie diesen Helm tragen.

• Überprüfen Sie die Automatiklinse regelmäßig. Ersetzen Sie zerkratzte, rissige oder beschädigte Abdecklinsen oder Automatiklinsen umgehend.

• Lärm kann das Gehör schädigen.
• Lärm von bestimmten Prozessen oder Geräten kann das Gehör schädigen.

- Tragen Sie bei hohem Lärmpegel einen zugelassenen Gehörschutz.

LESEN SIE DIE ANWEISUNGEN.

Lesen und befolgen Sie alle Anweisungen in der Bedienungsanleitursorgfältig, bevor Sie das Gerät installieren, bedienen oder warten.

Lesen Sie die Sicherheitshinweise am Anfang und in jedem Abschr der Anleitung.

• Verwenden Sie nur Original-Ersatzteile des Herstellers.
• Führen Sie Wartungs- und Servicearbeiten gemäß den Benutzerhandbüchern, Industriestandards und nationalen, staatlichen und lokalen Vorschriften durch.

DÄMPFE UND GASE können gefährlich sein.

Beim Schweißen entstehen Dämpfe und Gase. Das Einatmen dieser Dämpfe und Gase kann gesundheitsschädlich sein.

• Halten Sie Ihren Kopf von den Dämpfen fern. Atmen Sie die Dämpfe nicht
• Wenn Sie sich im Inneren aufhalten, lüften Sie den Bereich und/oder verwenden Sie eine lokale Zwangsbelüftung am Lichtbogen, um Schweißrauch und -gase entfernen. Um eine ausreichende Belüftung sicherzustellen, empfiehlt es sich, Proben zu nehmen, um die Zusammensetzung und Menge der Rauch- und Gase zu ermitteln, denen Personal ausgesetzt ist.
• Tragen Sie bei unzureichender Belüftung ein zugelassenes Atemschutzgerät mit Luftzufuhr.

• Lesen und verstehen Sie die Sicherheitsdatenblätter (SDSs) und die Anweisungen des Herstellers für Klebstoffe, Beschichtungen, Reiniger, Verbrauchsmaterialien, Kühlmittel, Entfetter, Flussmittel und Metalle.

• Arbeiten Sie in geschlossenen Räumen nur bei guter Belüftung oder mit einem Atemschutzgerät. Halten Sie stets eine geschulte Aufsichtsperson in der Nähe. Schweißrauch und -gase können die Luft verdrängen und den Sauerstoffgehalt senken, was zu Verletzungen oder zum Tod führen kann. Stellen Sie sicher, dass die Atemluft unbedenklich ist.

• Schweißen Sie nicht in der Nähe von Entfettungs-, Reinigungs- oder Sprühvorgängen. Die Hitze und die Strahlen des Lichtbogens können mit Dämpfen reagieren und hochgiftige und reizende Gase bilden.
• Schweißen Sie nicht auf beschichteten Metallen wie verzinktem, blei- oder cadmiertem Stahl, es sei denn, die Beschichtung wurde vom Schweißberei entfernt, der Bereich ist gut belüftet und Sie tragen ein Atemschutzgerät. Beschichtungen und alle Metalle, die diese Elemente enthalten, können be Schweißen giftige Dämpfe freisetzen.

Warnungen zu Proposition 65

Schweiß- oder Schneidgeräte erzeugen Dämpfe oder Gase, die

Chemikalien enthalten, die bekanntermaßen im Staat Kalifornien

Geburtsfehler und in einigen Fällen Krebs verursachen. (California Health Safety Code, Abschnitt 25249.5 ff.)

Dieses Produkt enthält Chemikalien, darunter Blei, die im US-Bundessta

Kalifornien als krebserregend, fruchtschädigend und

reproduktionsschädigend gelten. Nach Gebrauch Hände waschen.

SPECIFICATIONS

Optische Klasse	1/1/1/2
LCD-Anzeigebereich	100 x 80 mm (3,94 x 3,15 Zoll )
Patronengröße	114 x 133 mm (4,50 x 5,25 Zoll)
UV/IR-Schutz	UV/IR-Schutz
Lichtbogensensor	4
variable	SCHWEISSEN Modell
Schweißerschutzmasken	Verdunkelt Zustand: Nr. 9-13/Licht Zustand: Mod Nr. 4 CUTVerdunkelt Zustand: Nr. 5-9/Licht Zustand: Nr. 4 Grind ModellLichtzustand: Nr. 4
Schattensteuerung	variable Einstellung durch externen Drehknopf
Empfindlichkeitsregelung	variable Einstellung durch externen Drehknopf
Stromversorgung	Solarzellen mit Batterieunterstützung
Warnung bei niedrigem Batteriestand	Rotlicht
Batterie	CR203 Lithium (2 erforderlich)
Ein-/Ausschalten	Vollautomatisch
Umschaltzeit von Hell nach Dunkel	1/25.000 Sek.
Umschaltzeit von Dunkel auf Hell	0,1 Sek. - 1,0 Sek .
TIG-Bewertung	Gleichstrom ≥ 5 Ampere; Wechselstrom ≥ 5 Ar
Betriebstemperatur	23 °F ~ 131 °F (-5 °C ~ 55 °C)
Lagertemperatur	-4 °F ~ 158 °F (-20 °C ~ 70 °C)

BEDIENUNGSANLEITUNG

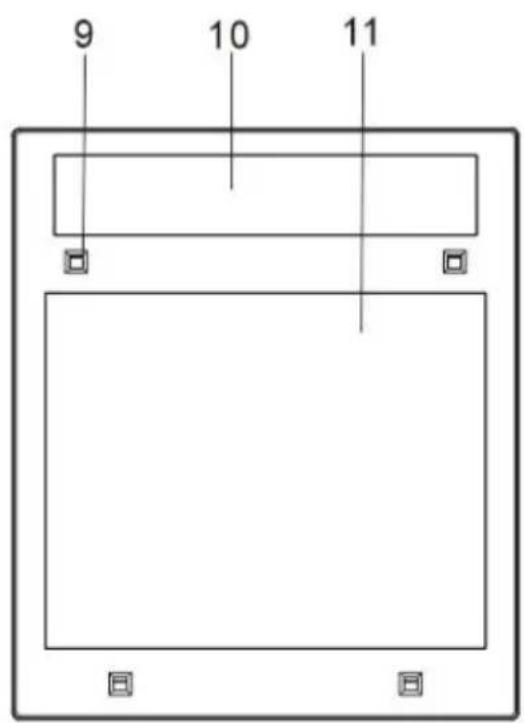

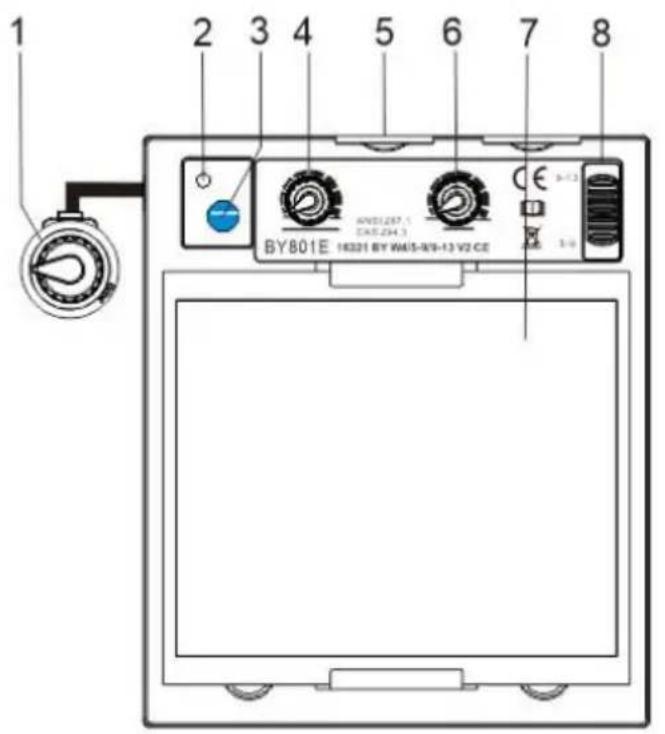

Helmsteuerung

1 2 3 4 5 6 7 8 BY801E BY W415-9/9-13 V2 CE S=13 S=0

9 10 11

NEIN.	BESCHREIBUNG
1	Drehknopf zur Regulierung der Beschattung
2	Unterspannungsanzeige
3	Selbsttesttaste
4	Empfindlichkeitsregler
5	Lithiumbatterie
6	Verzögerungszeit-Reglerknopf
7	LCD
8	CUT-Weld
9	Arc-Zensor
10	Solarzelle
11	UV/IR-Filter

BEDIENUNGSANLEITUNG

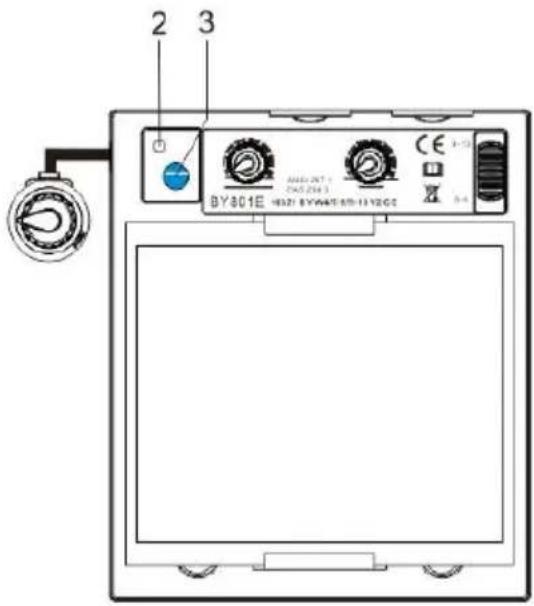

Reset-Taste und Anzeige für niedrigen Batteriestand

1. Reset-Taste Drücken Sie die Reset-Taste, um die Funktion der Linse zu überprüfen. Nach dem Drücken der Reset-Taste sollte sich die Linse verdunkeln und wieder klar werden. Verwenden Sie den Helm nicht, wenn die Linse nicht wie beschrieben funktioniert.

2. Anzeige für niedrigen Batteriestand Die Anzeige für niedrigen Batteriestand leuchtet auf, wenn die Batterie noch 2–3 Tage hält. Wenn die Batterie schwach ist, ersetzen Sie

sie durch CR2030-Lithiumbatterien

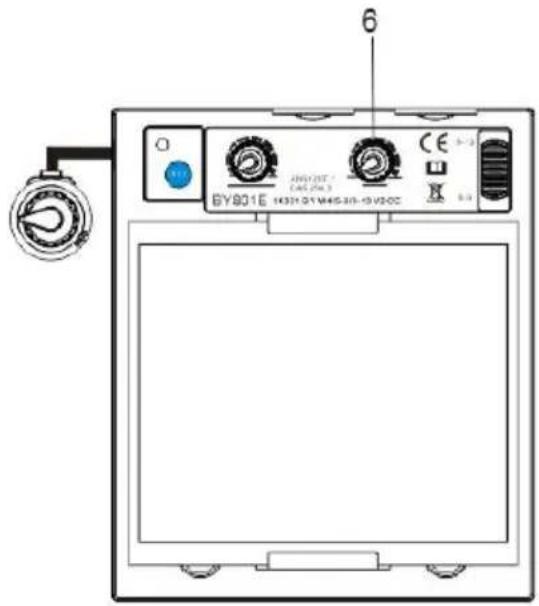

Objektivverzögerungssteuerung

BYB01E 1433-01-M45-01-15-V202 6

1 Objektivverzögerungssteuerung Mit der Linsenverzögerungssteuerung können Sie die Zeit einstellen, die das Objektiv benötigt, um in den klaren Zustand zu wechseln, nachdem Schweißen. Die Verzögerung ist besonders nützlich, um helle Nachstrahlen zu eliminieren, die bei Anwendungen mit höherer Stromstärke auftreten, bei denen die Schmelze nach dem Schweißen kurzzeitig hell bleibt. Die Linsenverzögerung passt sich von min (0,10

Sekunden) bis max. (1,0 Sekunden).

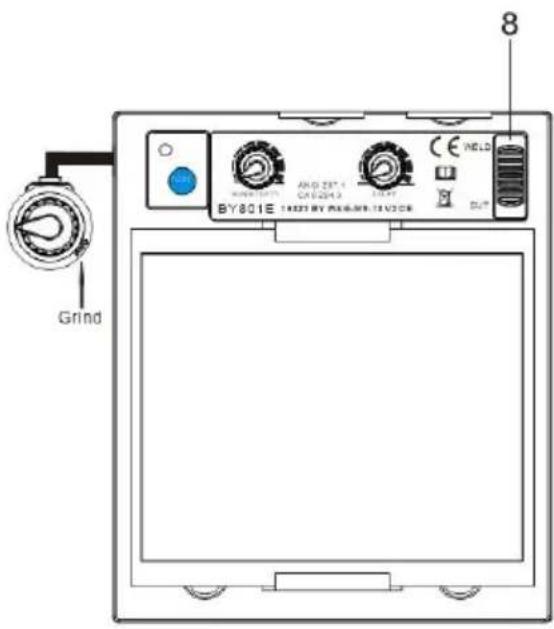

Modussteuerung

BY801E 14037 BY MAX-201.12 VDCB Grind 8

1 Schweißnaht Modus

Wird für die meisten Schweißanwendungen verwendet. In diesem Modus die Linse schaltet sich ein, wenn es optisch eine Schweißung erkennt ein RC. Anpassen Schatten, Empfindlichkeit und Verzögerungseinstellungen wie benötigt.

2 Schneiden Modus

Wird für Schneidanwendungen verwendet. In diesem Im Modus dreht sich das Objektiv an wenn Es erkennt optisch einen Schneidlichtbogen . Anpassen Schatten, Empfindlichkeit und

Verzögerungseinstellungen als benötigt.

3 Mahlen Modus

Wird für Metallschleifanwendungen verwendet. In diesem Modus die Linse Ist i Schatten befestigt Nr. 4. Keine Objektiveinstellungen Sind möglich.

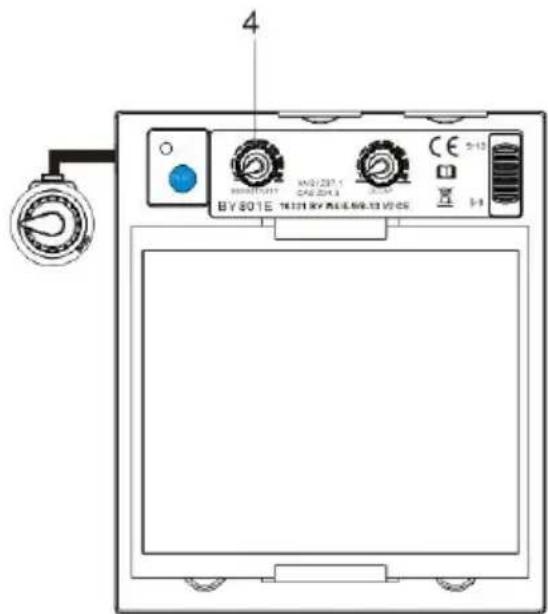

Empfindlichkeitsregelung

BY801E 16325 BY AEE.96.13 V/CS 4

Drücken Sie die Taste

„SENSITIVITY“ (Empfindlichkeit). Die

Auswahl erfolgt je nach Schweißprozess und Umgebungslicht. Die voreingestellte Empfindlichkeit ist Medium.

1. Minimum auswählen : Geeignet für Schweißen mit hoher Stromstärke oder Schweißen bei hellem Umgebungslicht (Für Beispiel. es gibt störendes Licht von anderen Schweißern in der Nähe)

2.Maximum auswählen : Geeignet für niedrige

Stromstärke

Schweißen, Verwendung bei Poollichtbedingungen (Zum Beispiel. Rohr Schweißen, bei dem ein Teil des Lichtbogens verdeckt ist) und bei dem der Schweißlichtbogen stabil wird (z. B. WIG-Schweißen).

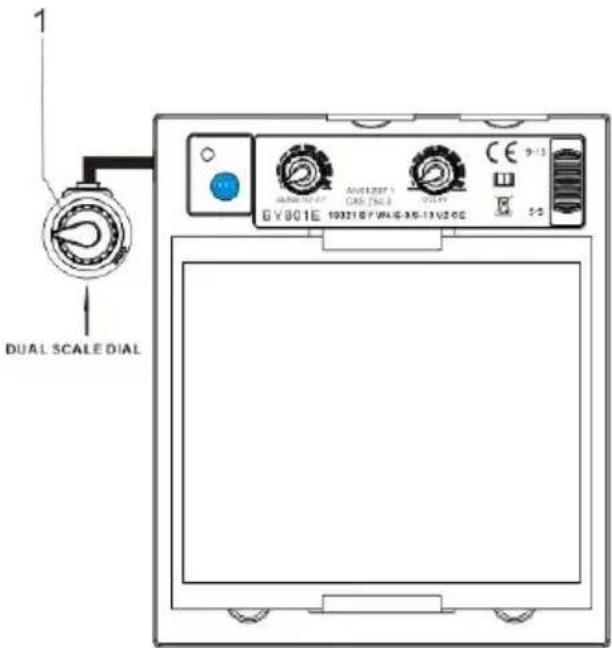

Variable Beschattungskontrolle

1 DUAL SCALE DIAL BY001E 1932187W4G-3G-13V2-GC A##1207.1 CAS [16.8] V2.47 CE 9-15 5-2

1 Variable Schattensteuerung

Mit dem Regler können Sie die

Linsenblende im abgedunkelten

Zustand einstellen. Verwenden Sie die

folgende Tabelle, um die passende

Blendeneinstellung für Ihren

Schweißprozess auszuwählen. Die

Blendenbereiche für jede

Die Modi sind wie folgt: Schweißen -

Nr. 9 - Nr. 13 Schneiden - Nr. 5 -

Nr. 9

Referenz: ANSI Z49.1:20 05

Verfahren	ElektrodeGrößeIn. (mm)	LichtbogenstromInAmpere	MinimumSchutzSchattenNEIN.	EmpfohlenSchattenNEIN.(Komfort)*
Abgeschirmter MetallbogerSchweißen (SMAW)	Weniger als3/32 (2.4)3/32-5/32(2,4-4,0)5/32-1/4(4,0-6,4)Mehr als 1/(6,4)	Weniger als 6060-160160-250 250-55	781011	--101214
Gas MetallLichtbogenschweißen(GMAW)FlussmittelgefülltLichtbogenschweißen(FCAW)		Weniger als 6060-160160-250 250-500	7101010	--111214
Gas-Wolfram-LichtbogenSchweißen (WIG)		Weniger als 5050-150150-500	8810	101214
LuftkohlenstoffLichtbogenschneiden(CAC-A)	LichtSchwer	Weniger als 50500-1000	1011	1214
PlasmalichtbogenSchneiden (PAC)		Weniger als 2020-4040-6060-8080-300300-400400-800	45688910	456891214
Plasmalichtbogenschweißen(PFOTE)		Weniger als 2020-100100-400 400-800	681011	6-8 10 1214

- Beginnen Sie mit einem Farbton, der zu dunkel ist, um die Schweißzone zu sehen. Wechseln Sie dann zu einem helleren Far der eine ausreichende Sicht auf die Schweißzone, ohne das Minim

zu unterschreiten.

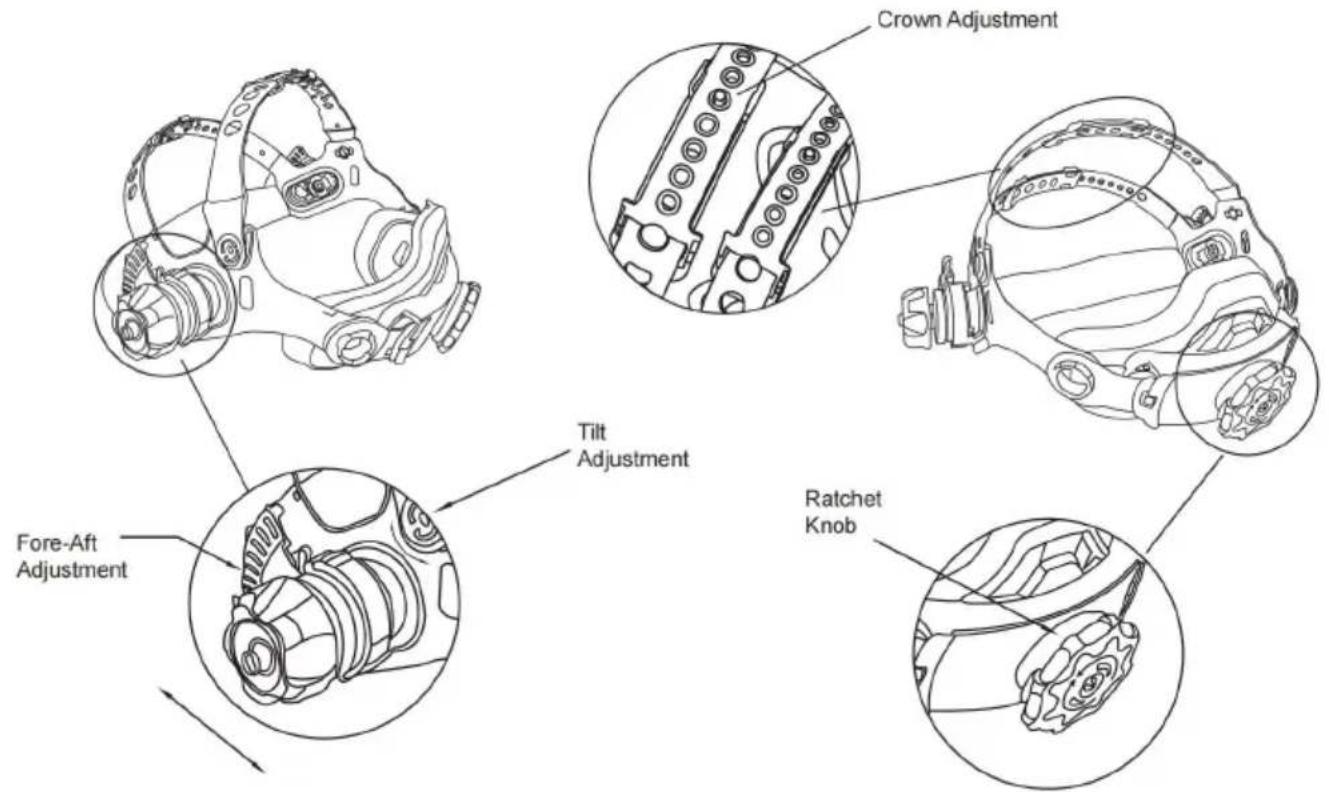

EINSTELLEN KOPFBEDECKUNG

KOPFGRÖSSENANPASSUNG: FESTES SITZEN DES KOPFSCHUTZES wird durch Drehen des Ratsche Knopf zum rechts oder links, um die gewünschte Kopf Größe. Diese Knopf Ist gelegen bei Die zurück von Die Helm.

EINSTELLUNG Ist gemacht durch die Anpassung des Komforts dann Platzierer

Sie den Riemen unter dem Führung Und Schnappen der Pins in die Löcher Sicher verriegeln In Ort.

TILT: Neigungseinstellung Ist befindet sich auf der rechten Seite des Helme T Lösen Sie die Rechts Kopfbedeckung

Spannung Knopf und Drücken Sie das obere Ende des Einstellhebels nach an bis Die Hebel Stoppen Tab löscht die Kerben. Dann Drehen Sie den Hebel vorne oder hinten in die gewünscht Neigung Position. Die Der Stopper rastet automatisch wieder ein, wenn die Verriegelung gelöst wird Die Helm hinein Position.

VORNE/HINTEN EINSTELLUNG: Passt den Abstand zwischen dem Gesicht de Benutzers und der Linse. Um

einstellen, verschieben und Halten Sie die gefederten Kappen nach oben, während Umzug Die Kopfbedeckung hinein eins von vier geschlitzt Standorte.

Sobald die gewünschte Entfernung war erreicht lassen gehen der Kappe Und wird zurück zu es ist Ruhen Position, sobald der Adapter gesichert ist in ein vier Steckplätze.

NOTIZ: Stellen Sie sicher beide Seiten sind gleich für die richtige Ausrichtung positioniert.

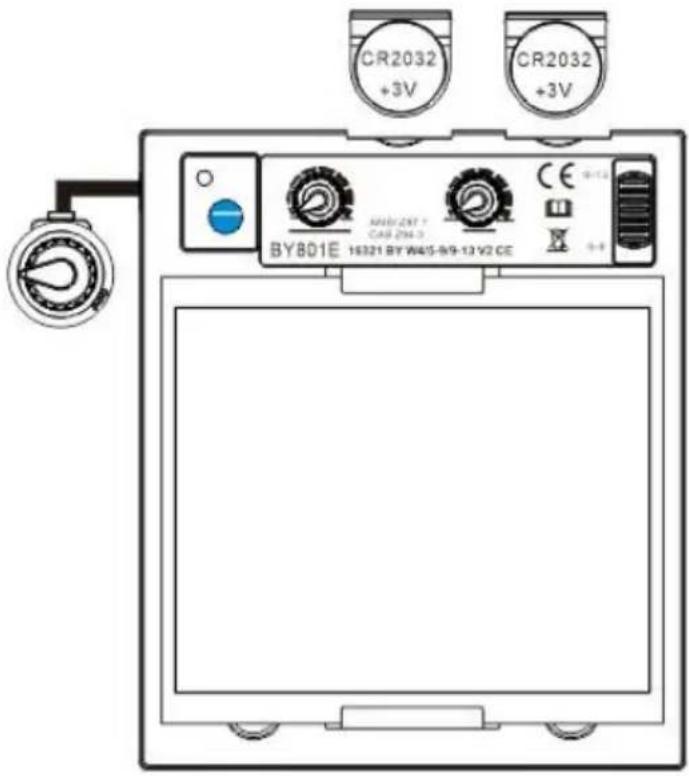

AUSTAUSCH DER BATTERIE

CR2032 +3V CR2032 +3V BY801E MABILENT * CAS 294.3 16321 BY W45-8/9-13 V2 CE CE +12 +8

Dieser ADF wird mit einer austauschbaren Batterie und Solarenergie betrieben. Die

Batterie befindet sich in der unteren Ecke der ADF-Kassette. Wechseln Sie die Batterie, sobald die Anzeige „Batterie schwach“ leuchtet.

Ersetzen Sie sie durch Lithiumbatterien vom Typ CR2032 (2 erforderlich) oder gleichwertig

Achten Sie darauf, dass die positive (+) Seite der Batterie nach

©

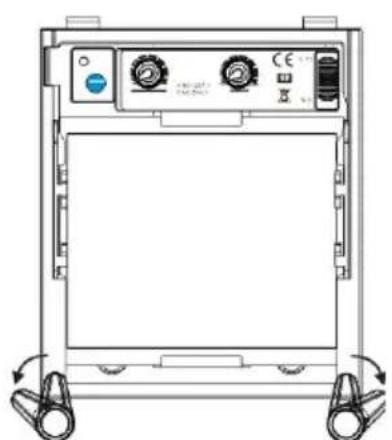

Patronen- und Linsenaustausch

ändere den Farbton Patrone

Entfernen Sie die ADF-Halterung von der Helmschale. Siehe Abbildung 1 und Abbildung 2 zum Entfernen. Biegen Sie das untere Ende des ADF-Halterung, die ADF-Kassette aus dem Rahmen zu entfernen. Setzen Sie die neue ADF-Kassette gemäß Abbildung 3 in den Rahmen ein . Stellen Sie sicher, da ADF-Kassette richtig in den ADF-Halter eingesetzt gezeigt. Installieren Sie die ADF-Halterung in der Helmschale.

Installieren eines Aftermarket Vergrößerung Linse

Schieben Sie einfach die Lupe in die kurze Schiene an den Seiten des ADF-Halters gemäß Abbildung 4. Schatten Zum Einbau der Vergrößerungslinse muss die Patrone aus dem ADF-Halter entfernt werden.

HÄUFIGE PROBLEME UND ERINNERUNGEN

PROBLEM	MÖGLICHE URSACHE	LÖSUNG
Schwierig Zu sehen durch Filter.	Front Abdeckung Linse schmutzig.	Sauber oder ersetzen Front Abdeckung Objektiv.
	Patrone schmutzig.	Reinigen Sie die Automatische Verdunkelung Patrone mit Seifenlauge Und weich Tuch.
Filter tut nicht verdunkeln, wenn Bogen Ist geschlagen.	Empfindlichkeit Ist Satz zu niedrig.	Passen Sie die Empfindlichkeit die gewünschte Ebene.
	Front Abdeckung Linse schmutzig.	Sauber oder ersetzen Front Abdeckung Objektiv.
	Vordere Abdeckung Linse ist beschädigt.	Überprüfen für geknackt oder entkernt Front Abdeckung Linse Und ersetzen als erforderlich.
	Sensoren sind blockiert oder Solar- Bedienfeld Ist blockiert.	Machen Sicher Du Sind nicht Blockierung die Sensoren oder Solarmodule mit dein Arm oder andere Hindernis während Schweißen. Passen Sie Ihre Position so an Das SENSOREndürfen sehen Die schweißen Bogen.
	Schleifen Modus	Machen Sicher richtig Schatten
	ausgewählt .	ausgewählt .
	Ist Die schalten An 5-9/9-13 stecken geblieben In Die Mitte	Drehen Die schalten Zu Die richtige Position .
Filterreste dunkel nach Abschluss schweißen .	Empfindlichkeit Satz zu hoch .	Passen Sie die Empfindlichkeit die gewünschte Ebene.
	Verzögerung Zeit Satz zu hoch .	Anpassen Verzögerung Zeit Zu erforderlich Ebene .
	Niedrig Batterie.	Ersetzen Batterie .
Filter tut nicht verdunkeln, wenn PRÜFEN Taste wird geschoben.	Niedrig Batterie.	Ersetzen Batterie .
Die LED Wille nicht drehen auf nach Drücken Taste .	Plug - in Jack aus F Ist nicht vollständig einfügen	Entfernen Plug - In Jack Hafer und wieder einsetzen Es in die Hafen .

WARNUNG! Der Bediener muss die Verwendung des Schweißhelms mit automatischer Verdunkelung einstellen. Wenn die oben genannten Probleme nicht behoben werden können, wenden Sie sich bitte umgehend an den Händler.

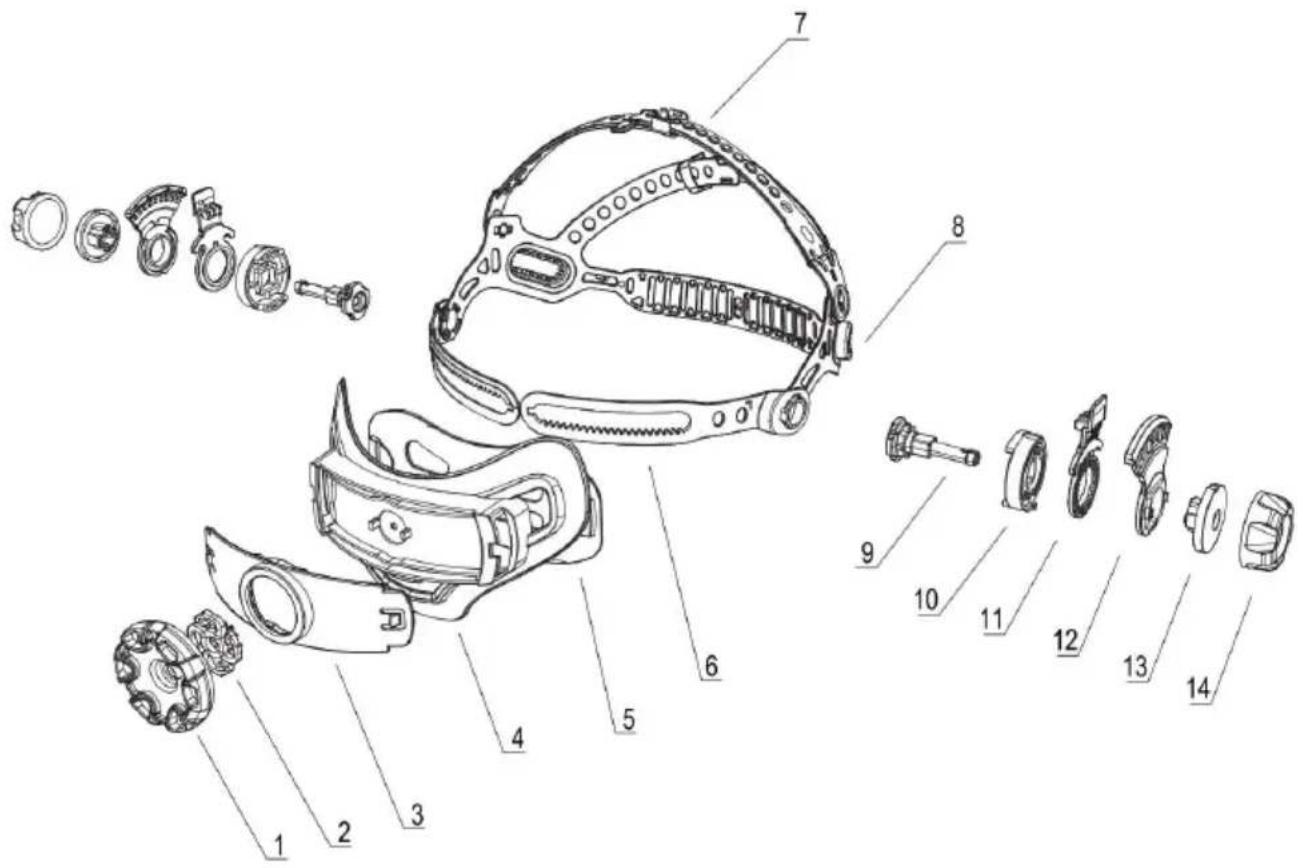

ERSATZTEILE

NEIN .	BESCHREIBUNG	NEIN .	BESCHREIBUNG
1	Handradgetriebe	8	Verschluss
2	Ritzel	9	Halter
3	Zurück Abdeckung 1	10	Position - halten Taste -1
4	Zurück Titelbild 2	11	Positionshalteplatte
5	Gang Bar	12	Position - halten Taste -2
6	Jakobsmuscheln1	13	Nuss
7	Jakobsmuscheln2	14

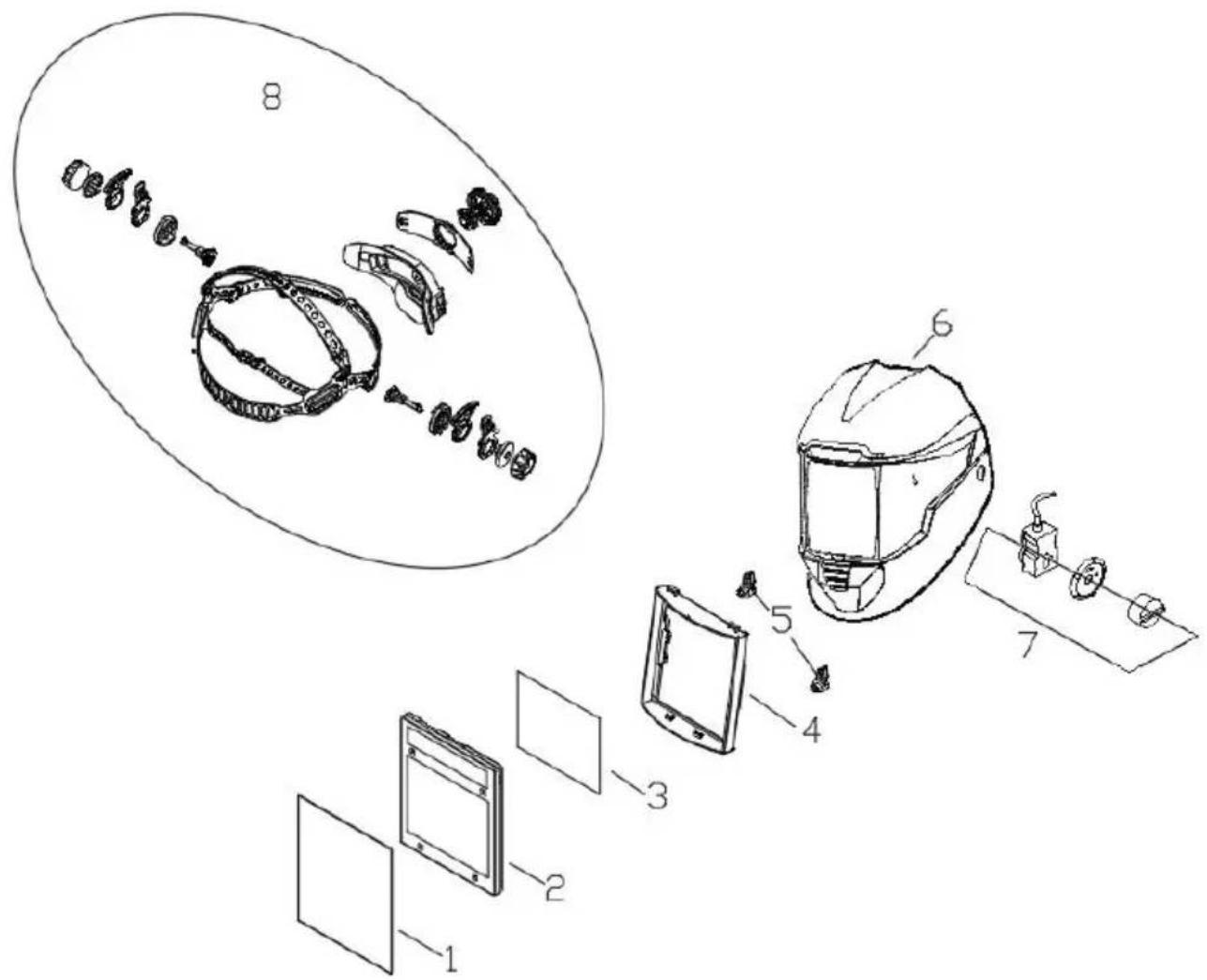

ERSATZTEILE

NEIN .	TEIL Nr. .	BESCHREIBUNG	MENGE
1	BY-010003	Front Abdeckung Linse	1
2	BY-010001	Automatischer Dokumenteneinzug (ADF)	1
3	BY-010005	Innen Abdeckung Linse	1
4	BY-010018	Patrone Halter	1
5	BY-010019	Patrone Halterknopf	2
6	BY-010002	Helm Hülse	1
7	BY-01002 5	Variable Beschattungskontrolle	1
8	BY-010014	Kopfbedeckung	1

RICHTIGE ENTSORGUNG

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hir, dass dieses Produkt in der Europäischen Union einer getrennte Müllentsorgung unterliegt. Dies gilt für das Produkt und alle m diesem Symbol gekennzeichneten Zubehörteile. Entsprechend

gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrisch und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS'2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730
