GEBRUIKSAANWIJZING BY801E Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dien gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING :

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan ka ernstig letsel tot gevolg hebben.

VEILIGHEIDSMAATREGELEN VOOR LASHELMEN

LEES VOOR GEBRUIK

Bescherm uzelf en anderen tegen letsel: lees, volg en bewaar deze belangrijke veiligheidsmaatregelen en bedieningsinstructies.

Symbool Gebruik

GEVAAR! - Geeft een gevaarlijk gevaar aan een situatie die, indien n vermeden, zal resulteren in de dood of ernstig letsel. De mogelijke ge- worden weergegeven in de bijgevoegde afbeelding symbolen of uitgelego in de tekst.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leider de dood of ernstig letsel. De mogelijke gevaren worden weergegeven i de aangrenzende symbolen of uitgelegd in de tekst.

LET OP - Geeft uitspraken aan die geen verband houden met persoonlijk

Geeft speciale instructies aan .

Deze groep symbolen staat voor Waarschuwing!

Let op! Gevaar voor elektrische schokken, bewegende onderdelen en hete onderdelen. Raadpleeg de symbolen en bijbehorende instructies hieronder voor de benodigde maatregelen om de gevaren te vermijden.

Alleen gekwalificeerde personen zouden moeten installeren, bedienen, onderhouden en repareren van deze eenheid.

BOOGSTRALEN kunnen ogen en huid verbranden.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarood) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

• Draag een lashelm met een filter in de juiste tint om uw gezicht en oger beschermen tijdens het lassen of observeren (zie ANSI Z49.1 en Z87.1 vermeld in de veiligheidsnormen). Raadpleeg de schaduw- en gevoeligheidstabellen.
• Draag een goedgekeurde veiligheidsbril met zijschermen onder uw helm.
• Gebruik beschermende schermen of barrières om anderen te beschermen tegen flitsen, schittering en vonken. Waarschuw anderen dat ze niet naar vlamboog moeten kijken.
• Draag lichaamsbescherming van duurzaam, vlamvertragend materiaal (leer, dik katoen, wol). Lichaamsbescherming bestaat uit olievrije kleding, zoals leren handschoenen, een dik overhemd, een broek zonder omslagen, hoge schoenen en een pet.
• Pas vóór het lassen de gevoeligheid van de automatisch dimmende lens a op de toepassing.
• Stop onmiddellijk met lassen als de automatisch verduisterende lens niet donker wordt wanneer de boog wordt ontstoken. Raadpleeg de gebruikershandleiding voor meer informatie.

LASSEN HELMEN doen niet voorzien onbeperkt oog, oor e gezicht bescherming.

Boogstralen uit het lasproces produceren in gespannen zichtbaar En onzichtbaar (ultraviolet en infrarood) stralen die kunnen Brandende ogen en huid. Vonken vliegen. van de las

- Gebruik altijd een veiligheidsbril of -bril die bestand is tegen stoten en gehoorbescherming wanneer u deze lashelm gebruikt.

- Gebruik deze helm niet als u met of in de buurt van explosieven of bijter vloeistoffen werkt.

- Las niet boven uw hoofd terwijl u deze helm draagt.

- Controleer de autolens regelmatig. Vervang onmiddellijk bekraste, gebarsten of gepitte lenzen of autolenzen.

- NOISE kan het gehoor beschadigen.

- Geluid van bepaalde processen of apparatuur kan gehoorschade

veroorzaken.

- Draag goedgekeurde gehoorbescherming als het geluidsniveau hoog is.

LEES DE INSTRUCTIES.

Lees en volg alle labels en de gebruikershandleiding zorgvuldig voordat u het apparaat installeert, bedient of onderhoudt. Lees de veiligheidsinformatie aan het begin van de handleiding en in elke

sectie.

• Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant.
• Voer onderhoud en service uit volgens de gebruikershandleidingen, industrienormen en nationale, regionale en lokale codes.

DAMPEN EN GASSEN kunnen gevaarlijk zijn.

Bij lassen komen dampen en gassen vrij. Het inademen van c dampen en gassen kan schadelijk zijn voor uw gezondheid.

• Houd je hoofd uit de dampen. Adem de dampen niet in.
• Als u zich binnen bevindt, ventileer dan het gebied en/of gebruik lokale geforceerde ventilatie bij de boog om Verwijder lasrook en -gassen. De aanbevolen manier om voldoende ventilatie te bepalen, is door monsters in nemen van de samenstelling en hoeveelheid van de rook en gassen waar personeel wordt blootgesteld.
• Als de ventilatie slecht is, draag dan een goedgekeurd ademhalingsmasker met luchttoevoer.
• Lees en begrijp de veiligheidsinformatiebladen (VIB's) en de instructies van de fabrikant voor lijmen, coatings, reinigingsmiddelen, verbruiksartikelen, koelmiddelen, ontvetters, vloeimiddelen en metalen.
• Werk alleen in een besloten ruimte met goede ventilatie of met een ademhalingstoestel. Zorg altijd voor een getrainde toezichthouder in de buu Lasrook en -gassen kunnen de lucht verdringen en het zuurstofgehalte verlagen, wat letsel of de dood tot gevolg kan hebben. Zorg ervoor dat ademlucht veilig is.
• Las niet in de buurt van ontvettings-, reinigings- of spuitwerkzaamheden. De hitte en straling van de lasboog kunnen reageren met dampen en zeer g

en irriterende gassen vormen.

- Las niet op gecoate metalen, zoals gegalvaniseerd, lood- of cadmiumgeplateerd staal, tenzij de coating van de lasplek is verwijderd, d ruimte goed geventileerd is en u een ademhalingsbescherming met luchttoevoer draagt. De coatings en metalen die deze elementen bevatten, kunnen giftige dampen afgeven tijdens het lassen.

Waarschuwingen van Propositie 65

Las- of snijapparatuur produceert dampen of gassen die chemicaliën bevatten waarvan bekend is dat ze de staat Californië geboorteafwijking en in sommige gevallen kanker kan veroorzaken. (California Health & S Code Sectie 25249.5 e.v.)

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Calif weet dat ze kanker, geboorteafwijkingen of andere reproductieve schad kunnen veroorzaken. Was uw handen na gebruik.

SPECIFICATIONS

Optische klasse	1/1/1/2
LCD-weergavegebied	100 x 80 mm (3,94 x 3,15 inch)
Patroongrootte	114 x 133 mm (4,50 x 5,25 inch)
UV/IR-bescherming	UV/IR-bescherming
Boogsensor	4
variabele laskleuren	LASSEN ModelVerduisterd Staat:NR. 9-13/Licht Staat:NR. 4CUT-modelVerduisterd Staat: NR. 5-9/Licht Staat:NR. 4 GrModelLichtstatus:nr. 4
schaduwcontrole	variabele aanpassing door externe knop
gevoeligheidsregeling	variabele aanpassing door externe knop
voeding	zonnecellen met batterijondersteuning
Waarschuwing voor lage batterij	Rood licht
Batterij	CR203 Lithium (2 vereist)
Aan/uit	Volledig automatisch
Schakeltijd van licht naar donker	1/25.000 sec.
Tijd om van donker naar lic schakelen	0,1 sec . - 1,0 sec.
TIG-classificatie	DC≥ 5 ampère; AC≥ 5 ampère
Bedrijfstemperatuur	23 ° F ~ 131 ° F (-5 ° C ~ 55 ° C)
opslagtemperatuur	-4 ° F ~ 158 ° F (-20 ° C ~ 70 ° C)

GEBRUIKSAANWIJZING

Helmbediening

NEE.	BESCHRIJVING
1	Schaduwregelknop
2	Laagspanningsindicator
3	Zelftestknop
4	Gevoeligheidsregelknop
5	Lithiumbatterij
6	Regelknop voor de vertragingstijd
7	LCD
8	SNIJ-LAS
9	Arc-censor
10	Zonnecel
11	UV/IR-filter

GEBRUIKSAANWIJZING

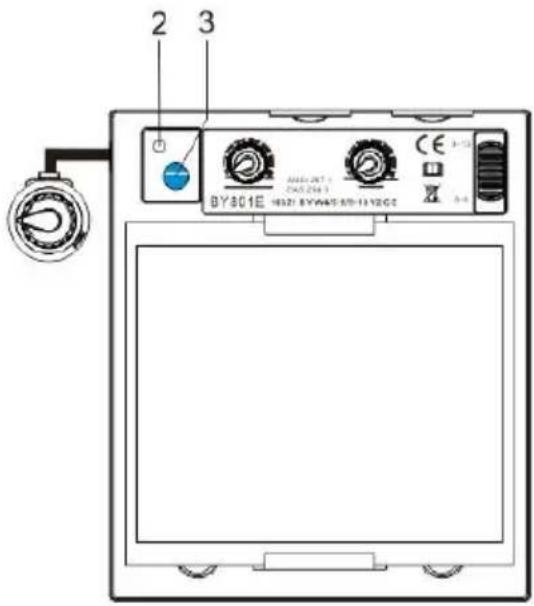

Resetknop en indicator voor lage batterij

1. Resetknop Druk op de resetknop om te controleren of de lens goed werkt. Wanneer u op de resetknop drukt, zou de lens donk moeten worden en weer helder moeten worden. Gebruik de helm niet als de lens niet naar behoren functioneert.

2. Indicator voor lage batterij De indicator voor een bijna lege batterij gaat branden wanneer er nog 2 tot 3 dagen batterijduur over is. Als de batterij bijna leeg is, vervan deze dan door CR2030-lithiumbatterijen.

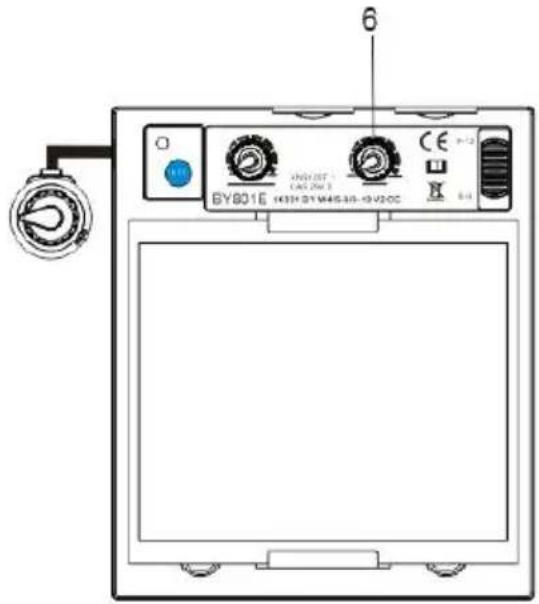

Lensvertragingregeling

BYB01E 1403H BYM45-01-19-V20C CE 6

max (1,0 seconde).

1 Lensvertragingregeling

Met de lensvertragingsregeling kunt u de tijd aanpassen die de lens nodig heeft om over te schakelen naar de heldere toestand nadat lassen.

De vertraging is vooral nuttig bij het elimineren van felle nastralen die aanwezig zijn in toepassingen met een hogere stroomsterkte, waarbij het smeltbad na het lassen even helder blijft. De lensvertraging is instelbaar van min. (0,10 seconde) tot

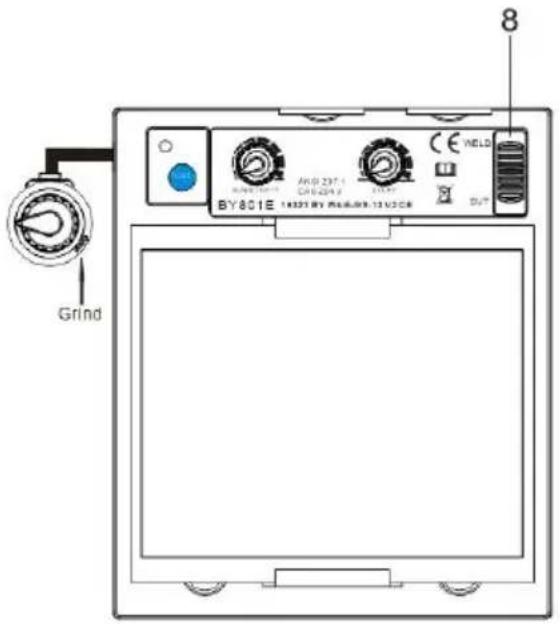

Modusregeling

Grind BY801E 14321 BY PEAL69-13 U/DCB 8

1 Las Modus

Geschikt voor de meeste lastoepassingen. In deze modus de legaat aan wanneer het optisch een las detecteert een rc. Aanpassen schaduw, gevoeligheid en vertragingsinstellingen als nodig.

2 Snee Modus

Wordt gebruikt voor snijtoepassingen. In deze modus waarin de lens draait op wanneer Het detecteert optisch een snijboog. Aanpassen instellingen voor schaduwgevoeligheid en vertraging als nodig.

3 Maal Modus

Wordt gebruikt voor metaalslijptoepassingen. In deze modus de lens is vast in schaduw Nr. 4. Geen lensaanpassingen Zijn mogelijk.

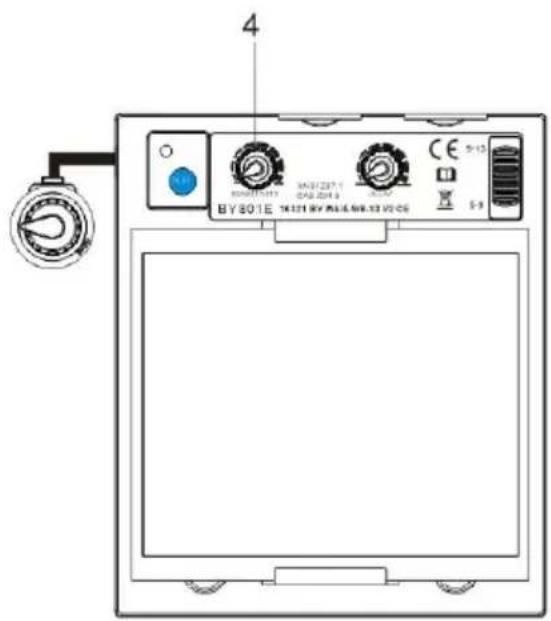

Gevoeligheidscontrole

BY801E 74121 BY PA16-MA13 V5-06 4 9-12 5-9

de boog aan het zicht wordt (bijvoorbeeld TIG-lassen).

Druk op de knop "GEVOELIGHEID". Deze wordt geselecteerd op basis van het lasproces en het omgevingslicht. De standaardgevoeligheid is medium.

1. Selecteer minimum : Geschikt voor lassen met een hoog ampérage of lassen in fel omgevingslicht (Voor voorbeeld. (er is storend licht van de andere lasser in de buurt)
2. Selecteer maximum : Geschikt voor lage ampérage

lassen, gebruiken bij zwembadlicht (Bijvoorbeeld. Pijp lassen waarbij een deel van onttrokken) en waarbij de lasboog stabiel wordt

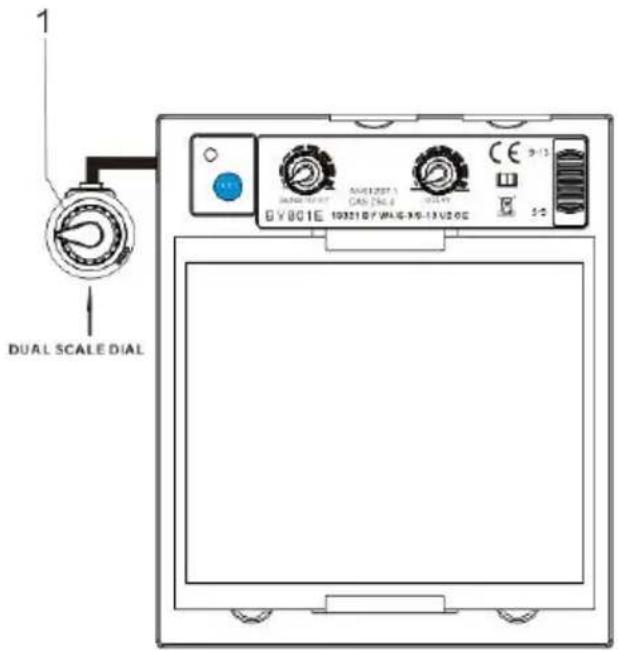

Variabele schaduwregeling

1 DUAL SCALE DIAL BY0C1E 109321 B7 W4 G-3 X5-13 V2 O2 SALAD 0.017 ANJ12027.1 CAS [NC 0] SALAD CE 3-13 3-2

1 Variabele schaduwregeling

Gebruik de regelaar om de lenstint in de verduisterde toestand aan te passen. Gebruik de onderstaande tabel om de juiste tintinstelling te selecteren op basis van uw lasproces.

De tintbereiken voor elk

De modi zijn als volgt: Las - nr. 9 - 1

13 Snijden - nr. 5 - nr. 9

Referentie: ANSI Z49.1:20 05

Proces	Elektrode Maat in. (mm)	Boogstroom in Ampère	Minimum Beschermend Schaduw Nee.	Voorgesteld Schaduw Nee. (Comfort)*
Afgeschermde metalen boog Lassen (SMAW)	Minder dan 3/32 (2.4) 3/32-5/32 (2,4-4,0) 5/32-1/4 (4,0-6,4) Meer dan 1/4 (6,4)	Minder dan 6 60-160 160-250 250-550	7 8 10 11	-- 10 12 14
Gas Metaal Booglassen (GMAW)		Minder dan 6 60-160 160-250 250-500	7 10 10 10	-- 11 12 14
Gevulkaniseerd Booglassen (FCAW)
Gas WolfraamBoog Lassen (TIC		Minder dan 550-150150-500	8810	101214
LuchtkoolstofBoogsnijden(CAC-A)	Licht Zwaar	Minder dan 50500-1000	1011	1214
PlasmaboogSnijden (PAC)		Minder dan 220-4040-6060-8080-300300-400400-800	45688910	456891214
Plasmabooglassen(POOT)		Minder dan 220-100100-400400-800	681011	6-8 10 1214

- Begin met een tint die te donker is om de laszone te zien. Ga vervolgens naar een lichtere tint die een voldoende zicht op de la zonder onder het minimum te gaan.

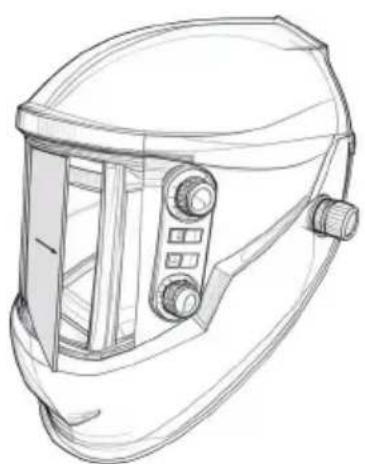

AANPASSEN HOOFDDEKSEL

HOOFDMAAT AANPASSEN: HOOFDKAP STRAKHEID wordt aangepast door te draaien aan de Ratel Knop naar de rechts of links om aan te passen voor gewenste hoofd grootte. Deze knop is gelegen bij de rug van de helm.

AANPASSING is gemaakt door het comfort aan te passen dan het plaatsen de band onder de gids En het klikken van de spelden in de gaten naar ve vergrendelen in plaats.

TILT: Kantelverstelling is gelegen op de rechterkant van de helm t. Maak de hoofddeksel

spanning knop en duw op het bovenste uiteinde van de verstelhendel naar b tot de hendel Stop Tab wist de inkepingen. Dan draai de hendel naar voren achteren naar de gewenst kantelen positie. De Stop wordt automatisch weer ingeschakeld wanneer de vergrendeling wordt losgelaten de helm naar binnen positie.

VOOR-/ACHTERAANPASSING: Past de afstand aan tussen het gezicht van de

gebruiker en de lens. Om

aanpassen, schuiven en houd de veerbelaste doppen vast omhoog terwijl verhuizen de hoofddeksel naar binnen een van vier sleuven locaties. Zodra de gewenste afstand is geweest bereikt laten gaan van de pet En het zal terug zijn rusten positie zodra de adapter is vastgezet in één van de vier sleuven.

OPMERKING: Zorg ervoor beide kanten zijn gelijk geplaatst voor de juiste oriëntatie.

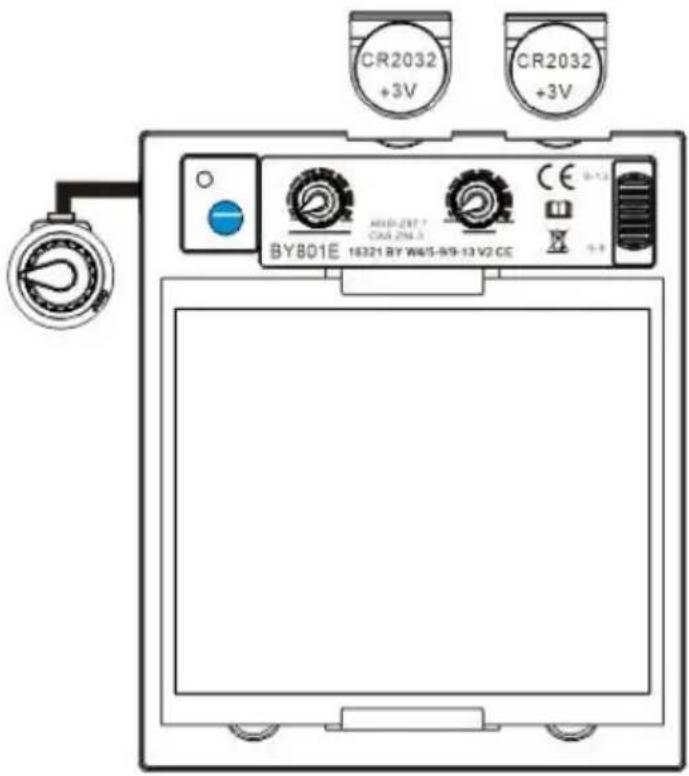

DE BATTERIJ VERVANGEN

CR2032 +3V CR2032 +3V BY801E 18321 BY W45-R9-13 V2 CE

Deze ADF wordt gevoed door een vervangbare batterij en

zonne-energie. De batterij bevindt zich in de onderste hoek van de ADF-cartridge. Vervang de batterij wanneer het lampje 'BATTERIJ

BIJNA LEEG' brandt.

Vervang door CR2032

lithiumbatterijen (2 vereist) of gelijkwaardig

Zorg ervoor dat de positieve (+)

kant van de batterij naar boven

wijst (richting de binnenkant van de

helm).

Waarschuwing: Gebruik de automatisch donker wordende lens nooit zonder dat de binnen- en buitenlenskappen correct zijn geïnstalleerd. Lasspatten kunnen de automatisch donker wordende lens

beschadigen en de garantie ongeldig maken.

Voorzijde heldere lenskap:

Verwijder de buitenste lenskap door deze uit de groef te wrikken en plaats e nieuwe.

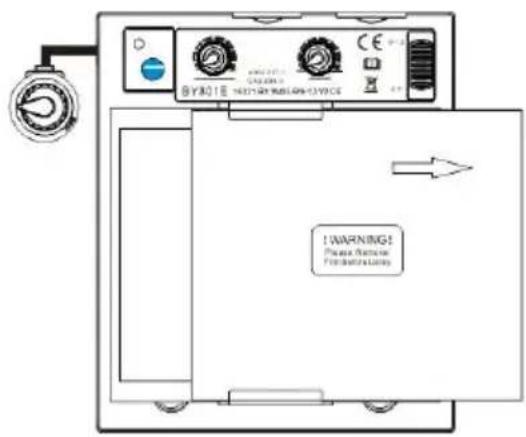

Vervangen binnen heldere lens

Waarschuwing: Er zit een kabel tussen de batterij en de lens. Pas op dat u deze niet breekt.

Binnen Lensdop

Verwijder de binnenkant van de lenskap door de kap uit de groef in de pakking te wrikker plaats een nieuwe kap terug.

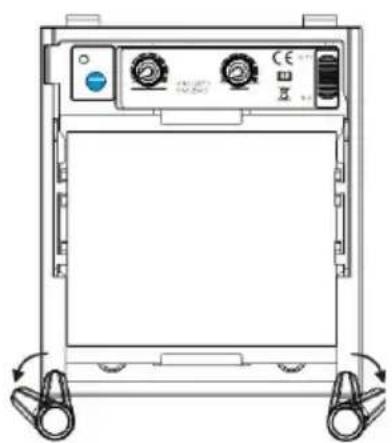

VERVANGING VAN CARTRLDGE EN LENS

verander de schaduw patroon

Verwijder de ADF-houder van de helmschaal. Zie figuur 1 en figuur 2 voor de verwijdering. Buig de onderkant van de ADF-houder om de ADF-cartridge uit frame te kunnen verwijderen. Installeer een nieuwe ADF-cartridge in het frame volgens onderstaande afbeelding 3. Zorg ervoor dat de ADF-cartridge correct i ADF-houder geplaatst als getoond. Installeer de ADF-houder in de helmschaal.

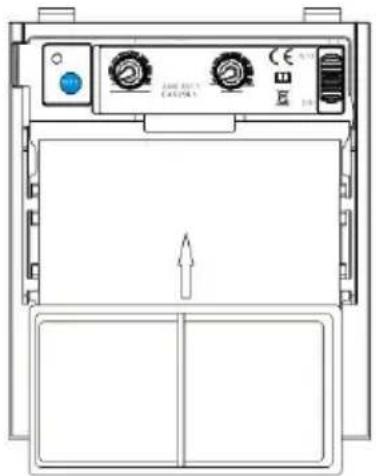

Een aftermarket installeren Vergroten Lens

schuif eenvoudig de vergrootlens in de korte rail aan de zijkanten van de ADF-houder volgens figuur 4. schaduw De cartridge moet uit de ADF-houder worden verwijderd om de vergrootlens te kunnen installeren.

ALGEMENE PROBLEMEN EN HERINNERING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Moeilijk naar zie via filter .	Voorkant omslag lens vies .Patroon vies .	Schoon of vervangen voorkant omslag lens .Maak de Automatisch donkerder maken patroon met zeepsopoplossing En zacht lap
Filter doet niet donkerder worden wanneer boog is geslagen .	gevoeligheid is set te laag .	Pas de gevoeligheid aan naar gewenste waarde niveau.
	Voorkant omslag lens vies .	Schoon of vervangen voorkant omslag lens .
	Voorkant lens is beschadigd.	Rekening voor gebarsten of ge voorkant omslag lens En vervangen als vereist .
	sensoren zijn geblokkeerd of zonne- paneel is geblokkeerd .	Maken Zeker Jij Zijn niet blokkeren de sensoren of zonnepanelen met jouw arm of ander obstakel terwijl lassen . uw positie aan zodat Dat de sensoren kan zien de lassen boog .
	Malen Modus geselecteerd .	Maken Zeker juist schaduw is geselecteerd .
	Is de schakelaar op 5-9/9-13 vastgelopen in de midden .	Draai de schakelaar naar de ju positie .
Filter blijft donke een na het voltooien A lassen .	gevoeligheid set te hoog .	Pas de gevoeligheid aan naar gewenste waarde niveau.
	Vertraging tijd set te hoog .	Aanpassen vertraging tijd naar vereist niveau .
	Laag Batterij.	Vervangen batterij .
Filter doet niet donkerder	Laag batterij.	Vervangen batterij .
worden wanneer TEST knop word geduwd.
de LED zullen niet draai op na drukken knop .	Inpluggen krik van filter is niet helemaal invoegen ed	Verwijderen plug - in krik have opnieuw invoegen Het in de poort .

WAARSCHUWING! De gebruiker moet stoppen met het gebruik van de lasheli met automatisch verduisterend filter. Als de bovengenoemde problemen niet kunnen worden verholpen, neem dan onmiddellijk contact op met de dealer.

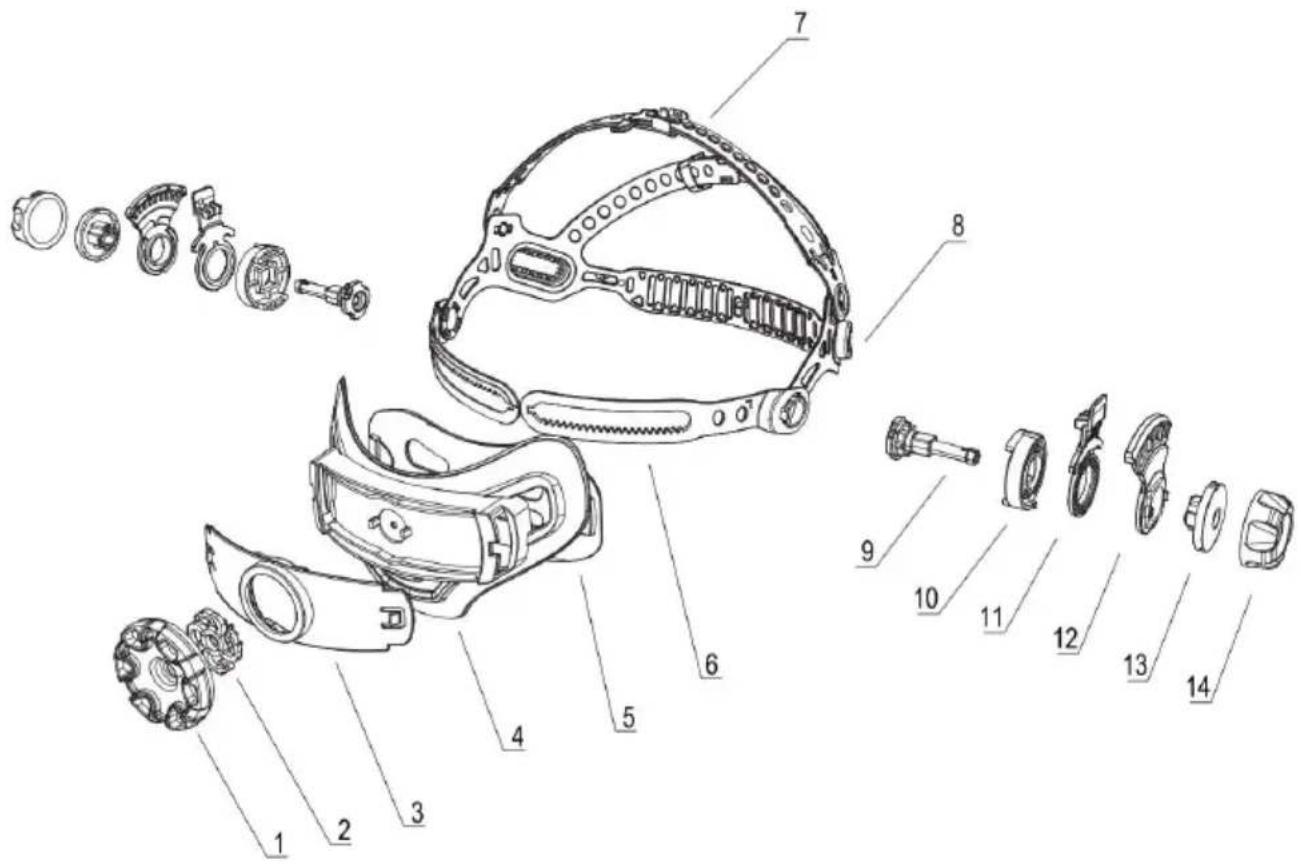

VERVANGENDE ONDERDELEN

NEE .	BESCHRIJVING	NEE .	BESCHRIJVING
1	Handwieloverbrenging	8	Bevestigingsmiddel
2	Rondsel	9	Houder
3	Rug dekking 1	10	Positie - vasthouden knop -1
4	Rug dekking 2	11	Positie-houdplaat
5	Versnelling bar	12	Positie - vasthouden knop -2
6	Sint-jakobsschelpen1	13	Moer
7	Sint-jakobsschelpen2	14

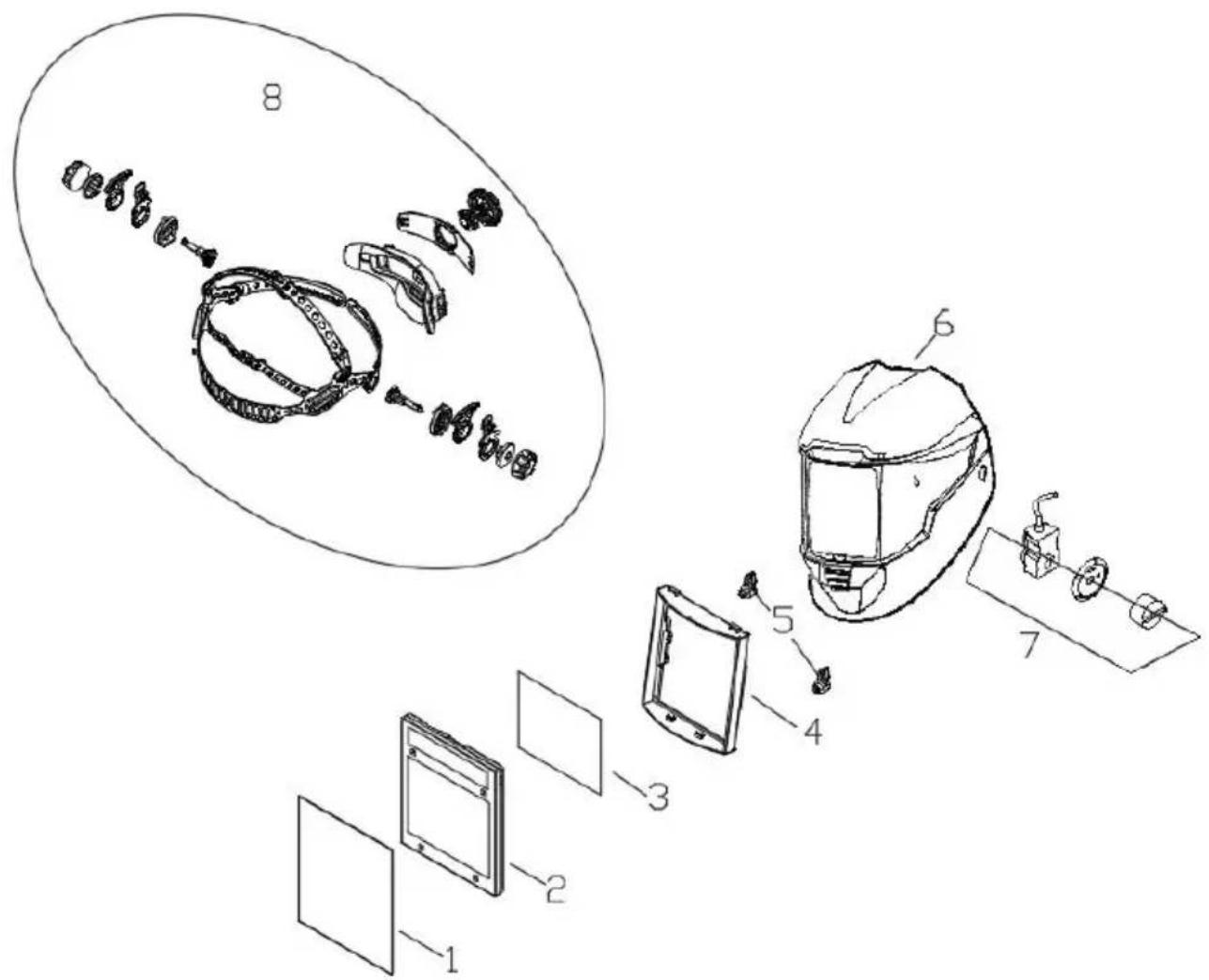

NEE .	DEEL Nee .	BESCHRIJVING	AANTAL
1	DOOR-010003	Voorkant Omslag Lens	1
2	DOOR-010001	ADF	1
3	DOOR-010005	Binnen Omslag Lens	1
4	DOOR-010018	Patroon Houder	1
5	DOOR-010019	Patroon Houderknop	2
6	DOOR-010002	Helm Schelp	1
7	DOOR-01002 5	Variabele schaduwregeling	1
8	DOOR-010014	Hoofddeksel	1

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlij 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak gee aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle

accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
