Producttype	Automatisch verduisterende lashelm
Merk	Vevor
Model	BY433E
Grootte van de ADF-cartridge	110 x 90 mm (4,33 x 3,54 inch)
LCD-schermgebied	93 x 43 mm (3,66 x 1,69 inch)
UV/IR-bescherming	Ja
Aantal boogsensoren	2
Variabele tinten (donker)	N° 9 tot 13
Vaste tint (licht)	N° 4
Tintregeling	Variabele instelling via externe knop
Gevoeligheidsregeling	Variabele instelling via externe knop
Vertragingsregeling (donker→licht)	0,1 tot 1,0 seconde
Voeding	Zonnecellen + 2 lithiumbatterijen CR2032
Schakeltijd (licht→donker)	1/25.000 s
Bedrijfstemperatuur	-5°C tot 55°C (23°F tot 131°F)
Opslagtemperatuur	-20°C tot 70°C (-4°F tot 158°F)
Veiligheidsnormen	ANSI Z49.1, ANSI Z87.1
Onderhoud	Reinigen met zeepwater en een zachte doek; vervang bekraste beschermglazen.
Belangrijkste reserveonderdelen	Voorlens (BY-010003), ADF (BY-010001), Binnenlens (BY-010005), Cartridgehouder (BY-010018), Behuizing (BY-010002)
Repareerbaarheid	Batterij, ADF-cartridge en beschermglazen vervangbaar door gebruiker
Fabrikant	Shanghai Muxinmuyeyouxiangongsi, China

Veelgestelde vragen - BY433E Vevor

Hoe stel ik de tint in op de Vevor BY433E lashelm?

Gebruik de tintknop op de helm. Draai hem om de gewenste tint te selecteren in het bereik N° 9 tot 13 in donkere modus. Raadpleeg de aanbevolen tintentabel in de handleiding op basis van het lasproces en de stroomsterkte.

Wat te doen als de lens niet donker wordt wanneer de boog wordt gestart?

Controleer eerst de gevoeligheidsinstelling: verhoog deze indien nodig. Zorg ervoor dat de boogsensoren niet worden geblokkeerd door uw arm of een ander obstakel. Reinig ook de voorste beschermlens. Als het probleem aanhoudt, test de lens met de testknop. Als hij nog steeds niet donker wordt, vervang dan de batterij (CR2032) of neem contact op met de leverancier.

Hoe vervang ik de batterij van de lashelm?

De batterij bevindt zich in de onderhoek van de ADF-cartridge. Wanneer het lampje 'BATTERIJ LAAG' brandt, verwijder de cartridge uit de ADF-houder en open het batterijcompartiment. Vervang de twee lithiumbatterijen CR2032 met inachtneming van de polariteit (+ naar binnenkant helm). Sluit en plaats de cartridge terug.

Hoe reinig ik de lens en de helm?

Gebruik een milde zeepwateroplossing en een niet-schurende doek om de voorste beschermlens en de ADF-cartridge te reinigen. Vermijd oplosmiddelen. Vervang onmiddellijk elke lens die bekrast, gebarsten of geëtst is. Veeg de helm af met een vochtige doek.

Welke veiligheidsnormen voldoet deze helm?

Deze helm voldoet aan de normen ANSI Z49.1 en ANSI Z87.1 voor oog- en gezichtsbescherming tijdens het lassen. Het biedt volledige UV/IR-bescherming. Gebruik het niet in de buurt van explosieven of bijtende vloeistoffen.

Is deze helm geschikt voor TIG-lassen?

Ja, het is geschikt voor TIG-lassen bij gelijkstroom van minimaal 15 A en wisselstroom van minimaal 15 A. Stel de gevoeligheid in op maximaal voor lage stroomsterkten en gebruik de aanbevolen tint (N° 8 tot 10 afhankelijk van de stroom).

Hoe pas ik de maat en de kanteling van de helm aan?

Voor de maat draai je de ratelknop aan de achterkant van de hoofdband. Voor de kanteling draai je de rechter hoofdband los, druk je op de spanknop en draai je de kantelhendel naar de gewenste positie. De voor/achter-instelling gebeurt door de veerdoppen in de sleuven te schuiven.

Waarom blijft de lens donker na het lassen?

Dit kan komen door een te hoge gevoeligheidsinstelling of een te lange terugkeervertraging. Verlaag de gevoeligheid en pas de vertraging aan tussen 0,1 en 1,0 seconde met de vertragingsknop. Als het probleem aanhoudt, controleer de batterijstatus.

Hoe vervang ik de voorste beschermlens?

Til de hendel van de voorlens uit de groef en verwijder de buitenste afdekking. Vervang deze door een nieuwe beschermlens (referentie BY-010003). Zorg dat hij goed vastklikt. Gebruik nooit de automatische lens zonder bescherming.

Wat zijn de belangrijkste veiligheidswaarschuwingen?

Kijk nooit naar de boog zonder geschikte bescherming. Draag altijd een veiligheidsbril onder de helm. Gebruik beschermingsschermen voor anderen. Las niet in een afgesloten ruimte zonder ventilatie. Volg de richtlijnen van California Proposition 65. Stop onmiddellijk als de lens niet donker wordt.

GEBRUIKSAANWIJZING BY433E Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Het niet naleven hiervan kan ernstig letsel tot gevolg hebben.

VEILIGHEIDSMAATREGELEN VOOR LASHELMEN

LEES VOOR GEBRUIK

Bescherm uzelf en anderen tegen letsel: lees, volg en bewaar deze belangrijke veiligheidsmaatregelen en bedieningsinstructies.

Symbool Gebruik

GEVAAR! - Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel. De mogelijke gevaren worden weergegeven in de bijgevoegde afbeelding, symbolen of uitgelegd in de tekst.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel. De mogelijke gevaren worden weergegeven in de aangrenzende symbolen of uitgelegd in de tekst.

LET OP - Geeft uitspraken aan die geen verband houden met persoonlijk letsel.

Geeft speciale instructies aan.

Deze groep symbolen staat voor Waarschuwing!

Let op! Gevaar voor elektrische schokken, bewegende onderdelen en hete onderdelen. Raadpleeg de symbolen en bijbehorende instructies hieronder voor de benodigde maatregelen om de gevaren te vermijden.

Alleen gekwalificeerde personen mogen deze eenheid installeren, bedienen, onderhouden en repareren.

BOOGSTRALEN kunnen ogen en huid verbranden.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarode) stralen die ogen en huid kunnen verbranden. Er vliegen vonken van de las af.

• Draag een lashelm met een filter in de juiste tint om uw gezicht en ogen te beschermen tijdens het lassen of observeren (zie ANSI Z49.1 en Z87.1 vermeld in de veiligheidsnormen). Raadpleeg de schaduw- en gevoeligheidstabellen.
• Draag een goedgekeurde veiligheidsbril met zijschermen onder uw helm.
• Gebruik beschermende schermen of barrières om anderen te beschermen tegen flitsen, schittering en vonken. Waarschuw anderen dat ze niet naar de vlamboog moeten kijken.
• Draag lichaamsbescherming van duurzaam, vlamvertragend materiaal (leer, dik katoen, wol). Lichaamsbescherming bestaat uit olievrije kleding, zoals leren handschoenen, een dik overhemd, een broek zonder omslagen, hoge schoenen en een pet.
• Pas vóór het lassen de gevoeligheid van de automatisch dimmende lens aan op de toepassing.
• Stop onmiddellijk met lassen als de automatisch verduisterende lens niet donker wordt wanneer de boog wordt ontstoken. Raadpleeg de gebruikershandleiding voor meer informatie.

LASHOOFDKAPPEN bieden geen onbeperkte bescherming voor ogen, oren en gezicht.

Boogstralen van het lasproces produceren intense zichtbare en onzichtbare (ultraviolette en infrarode) stralen die ogen en huid kunnen verbranden. Vonken vliegen van de las af.

- Gebruik altijd een veiligheidsbril die bestand is tegen stoten en gehoorbescherming wanneer u deze lashelm gebruikt.

- Gebruik deze helm niet als u met of in de buurt van explosieven of bijtende vloeistoffen werkt.

- Las niet boven uw hoofd terwijl u deze helm draagt.

- Controleer de autolens regelmatig. Vervang onmiddellijk bekraste, gebarsten of gepitte lenzen of autolenzen.

- NOISE kan het gehoor beschadigen.

- Geluid van bepaalde processen of apparatuur kan gehoorschade

veroorzaken.

- Draag goedgekeurde gehoorbescherming als het geluidsniveau hoog is.

LEES DE INSTRUCTIES.

Lees en volg alle labels en de gebruikershandleiding zorgvuldig voordat u het apparaat installeert, bedient of onderhoudt. Lees de veiligheidsinformatie aan het begin van de handleiding en in elke

sectie.

• Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant.
• Voer onderhoud en service uit volgens de gebruikershandleidingen, industrienormen en nationale, regionale en lokale codes.

DAMPEN EN GASSEN kunnen gevaarlijk zijn.

Bij lassen komen dampen en gassen vrij. Het inademen van dampen en gassen kan schadelijk zijn voor uw gezondheid.

• Houd je hoofd uit de dampen. Adem de dampen niet in.
• Als u zich binnen bevindt, ventileer dan het gebied en/of gebruik lokale geforceerde ventilatie bij de boog om lasrook en -gassen te verwijderen. De aanbevolen manier om voldoende ventilatie te bepalen, is door monsters te nemen van de samenstelling en hoeveelheid van de rook en gassen waar personeel wordt blootgesteld.
• Als de ventilatie slecht is, draag dan een goedgekeurd ademhalingsmasker met luchttoevoer.
• Lees en begrijp de veiligheidsinformatiebladen (VIB's) en de instructies van de fabrikant voor lijmen, coatings, reinigingsmiddelen, verbruiksartikelen, koelmiddelen, ontvetters, vloeimiddelen en metalen.
• Werk alleen in een besloten ruimte met goede ventilatie of met een ademhalingstoestel. Zorg altijd voor een getrainde toezichthouder in de buurt. Lasrook en -gassen kunnen de lucht verdringen en het zuurstofgehalte verlagen, wat letsel of de dood tot gevolg kan hebben. Zorg ervoor dat ademlucht veilig is.
• Las niet in de buurt van ontvettings-, reinigings- of spuitwerkzaamheden. De hitte en straling van de lasboog kunnen reageren met dampen en zeer giftige en irriterende gassen vormen.

en irriterende gassen vormen.

Las niet op gecoate metalen, zoals gegalvaniseerd, lood- of cadmiumgeplateerd staal, tenzij de coating van de lasplek is verwijderd, de ruimte goed geventileerd is en u een ademhalingsbescherming met luchttoevoer draagt. De coatings en metalen die deze elementen bevatten, kunnen giftige dampen afgeven tijdens het lassen.

Waarschuwingen van Propositie 65

Las- of snijapparatuur produceert dampen of gassen die chemicaliën bevatten waarvan bekend is dat ze de staat Californië geboorteafwijking en in sommige gevallen kanker kan veroorzaken. (California Health & Safety Code Sectie 25249.5 e.v.)

Code Sectie 25249.5 e.v.)

Dit product bevat chemicaliën, waaronder lood, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Was uw handen na gebruik.

kunnen veroorzaken. Was uw handen na gebruik.

SPECIFICATIES

Optisch Klas	1/1/1/2
LCD-weergave Gebied	93 x 43 mm ( 3,66 x 1,69 in
Patroongrootte	110x 90 mm ( 4,33 x 3,54 inch)
UV/IR bescherming	UV/IR bescherming
Boogsensor	2
variabele lasschaduwen	LASSEN ModelVerduisterd Staat : NEE .9-13/ LichStaat : NEE .4
schaduw Controle	variabele aanpassing door extern kno
gevoeligheidsregeling	variabele aanpassing door extern kno
voeding	zonnecellen met batterij helpen
Batterij	CR203 Lithium (2 Vereist )
Aan/uit	Volledig automatisch
Licht naar Donkere schakeltijd	1/ 25 .000 sec .
Donker naar Lichtschakeltijd	0,1 sec .- 1,0 sec .
TIG Beoordeling	DC ≥ 15 versterkers ; AC ≥ 1 versterkers
Bedrijfstemperatuur	23.F ~ 131.F (-5·C ~ 55)
opslagtemperatuur	-4·F~ 158.F (-20·C ~ 70)

GEBRUIKSAANWIJZING

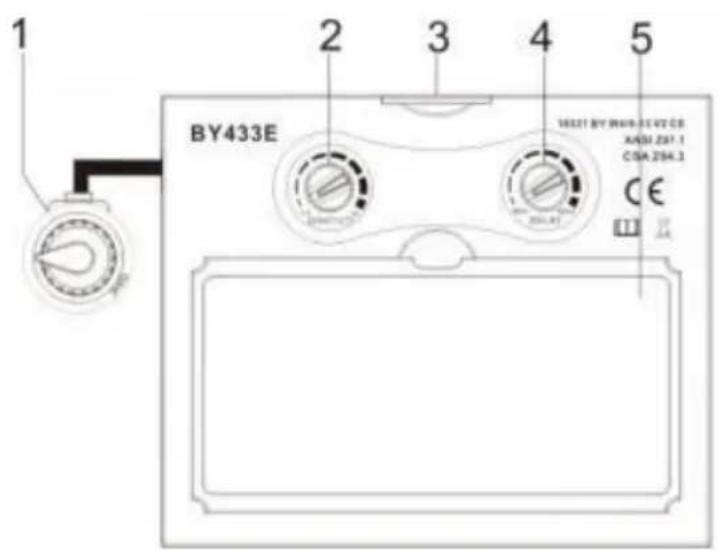

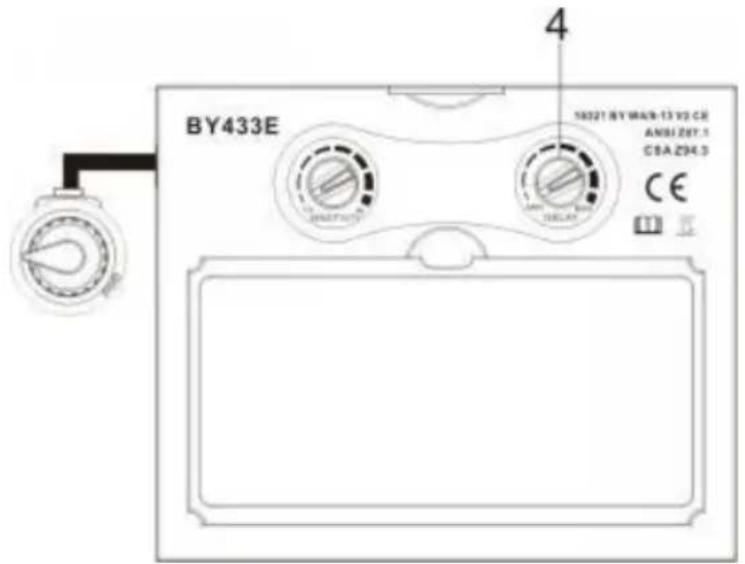

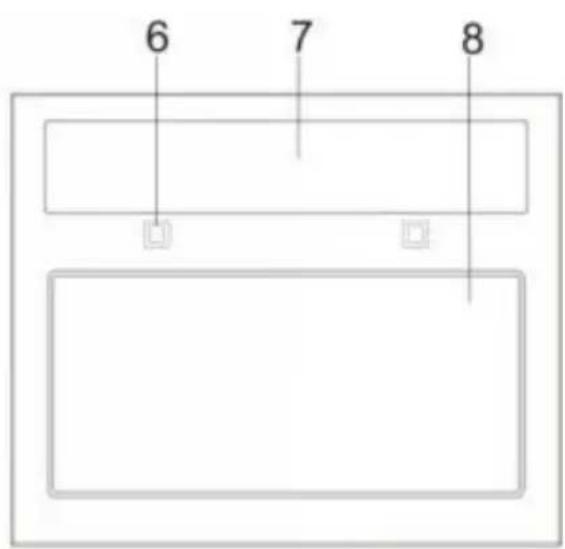

Helmbediening

NEE.	BESCHRIJVING
1	Schaduwregelknop
2	Laagspanningsindicator
3	Zelftestknop
4	Gevoeligheidsregelknop
5	Lithiumbatterij
6	Regelknop voor de vertragingstijd
7	LCD
8	SNIJ-LAS
9	Arc-censor
10	Zonnecel
11	UV/IR-filter

GEBRUIKSAANWIJZING

Lens Vertragingsregeling

1 Lens Vertragingsregeling

De lensvertragingscontrole wordt gebruikt om de tijd aan te passen die de lens nodig heeft om over te schakelen naar de heldere toestand. De vertraging is bijzonder nuttig bij het elimineren van heldere nagloeiers, vooral in toepassingen met een hogere stroomsterkte waarbij de plasmaboog helder blijft na

het lassen. De lensvertraging past zich aan van min (0,1 seconde) tot max (1,0 seconde).

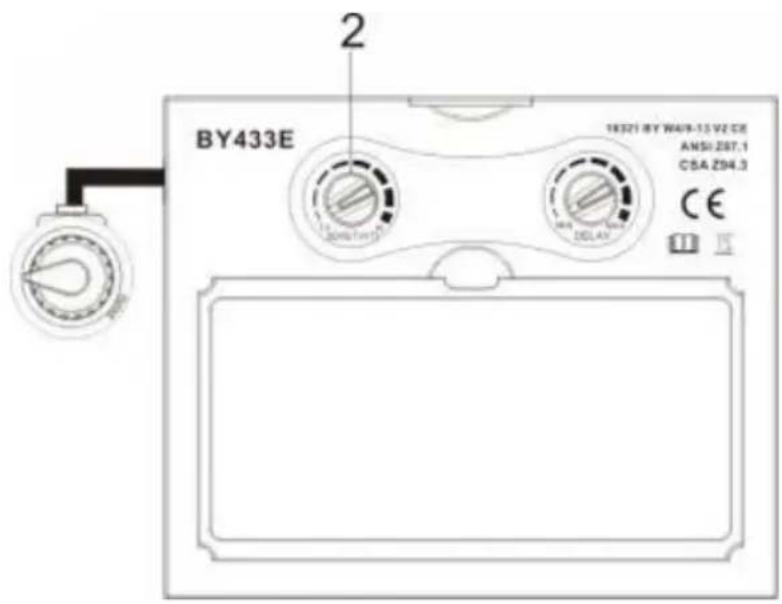

Gevoeligheidscontrole

Druk op de knop "GEVOELIGHEID".

De gevoeligheid wordt geselecteerd op basis van het lasproces en omgevingslicht; de standaard gevoeligheid is medium.

1. Selecteer minimum: Geschikt voor lassen met een hoog ampèrage of lassen bij fel omgevingslicht (bijvoorbeeld als er storend licht is in de nabijheid van de lasser).
2. Selecteer maximum: Geschikt voor lassen met laag ampèrage, gebruik bij weinig licht (bijvoorbeeld pijplassen waarbij een deel van de boog aan het zicht wordt onttrokken) en waarbij de lasboog stabiel is (bijvoorbeeld TIG-lassen).

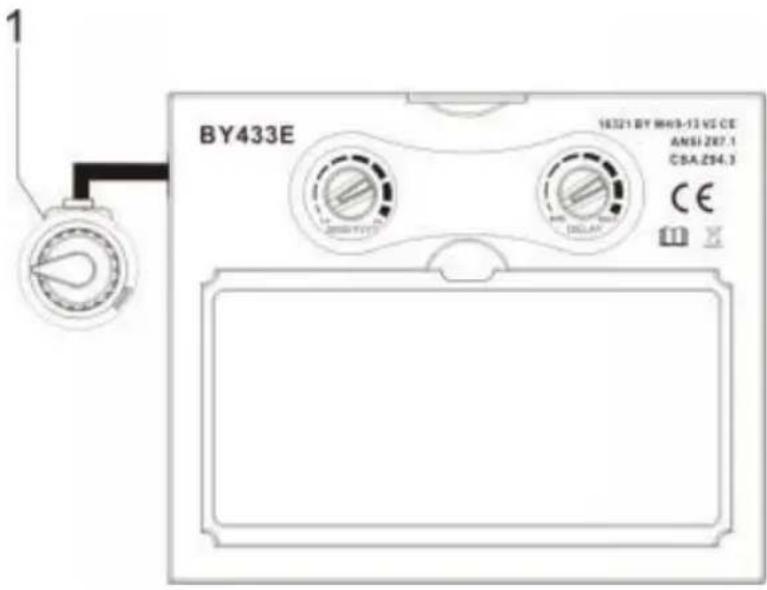

Variabele schaduwregeling

1. Variabele schaduwregeling Gebruik de regelaar om de lenstint in de verduisterde toestand aan te passen. Gebruik de onderstaande tabel om de juiste tintinstelling te selecteren op basis van uw lasproces. De tintbereiken voor elke modus zijn als volgt: Lassen: Nr. 9 - Nr. 13

Referentie: ANSI Z49.1:2005 * Begin met een tint die te donker is om de laszone te zien. Ga vervolgens naar een lichtere tint die voldoende zicht op de laszone biedt zonder onder het minimum te gaan.

Proces	Elektrode Maat in. (mm)	Boogstroom in Ampère	Minimum Beschermend Schaduw Nee	Voorgesteld Schaduw Nee. (Comfort)*
Afgeschermde metalen boog Lassen (SMAW)	Minder dan 3/32 (2.4) 3/32-5/32 (2,4-4,0) 5/32-1/4 (4,0-6,4) Meer dan 1/4 (6,4)	Minder dan 6 60-160 160-250 250-550	7 8 10 11	-- 10 12 14
Gas MetaalBooglassen(GMAW)GevulkaniseerdBooglassen(FCAW)		Minder dan 660-160160-250250-500	7101010	--111214
Gas WolfraamBoog Lassen (TIG		Minder dan 550-150150-500	8810	101214
LuchtkoolstofBoogsnijden(CAC-A)	Licht Zwaar	Minder dan500 500-1000	1011	1214
PlasmaboogSnijden (PAC)		Minder dan 220-4040-6060-8080-300300-400400-800	45688910	456891214
Plasmabooglassen(POOT)		Minder dan 220-100100-400400-800	681011	6-8 10 1214

AANPASSEN HOOFDDEKSEL

HOOFDMAAT AANPASSEN: De hoofdbedekking wordt aangepast door aan de ratel te draaien. Draai de knop naar rechts of links om de gewenste hoofdmaat te passen. Deze knop bevindt zich aan de achterkant van de helm.

Voer de aanpassing uit door de comfortstand aan te passen en vervolgens de band onder de geleider te plaatsen en de pinnen in de gaten te klikken, zodat deze stevig vastklikt.

KANTELEN: De kantelverstelling bevindt zich aan de rechterkant van de helm. Maak de rechter hoofdband los. Draai de spanknop en duw het bovenste uiteinde van de verstelhendel naar buiten totdat de stoplip van de hendel de inkepingen passeert. Draai de hendel vervolgens naar voren of naar achteren naar de gewenste kantelpositie. De stop grijpt automatisch weer in wanneer deze wordt losgelaten en vergrendelt de helm.

VOORUIT-/ACHTERUITVERSTELLING: Past de afstand tussen het gezicht van de gebruiker en de lens aan. Verstel, schuif en houd de veerbelaste doppen omhoog terwijl u de hoofdband in een van de vier sleuven plaatst. Zodra de gewenste afstand is bereikt, laat u de dop los en keert deze terug naar zijn rustpositie zodra de adapter in een van de vier sleuven is bevestigd.

LET OP: Zorg ervoor dat beide zijden gelijk gepositioneerd zijn voor een juiste oriëntatie.

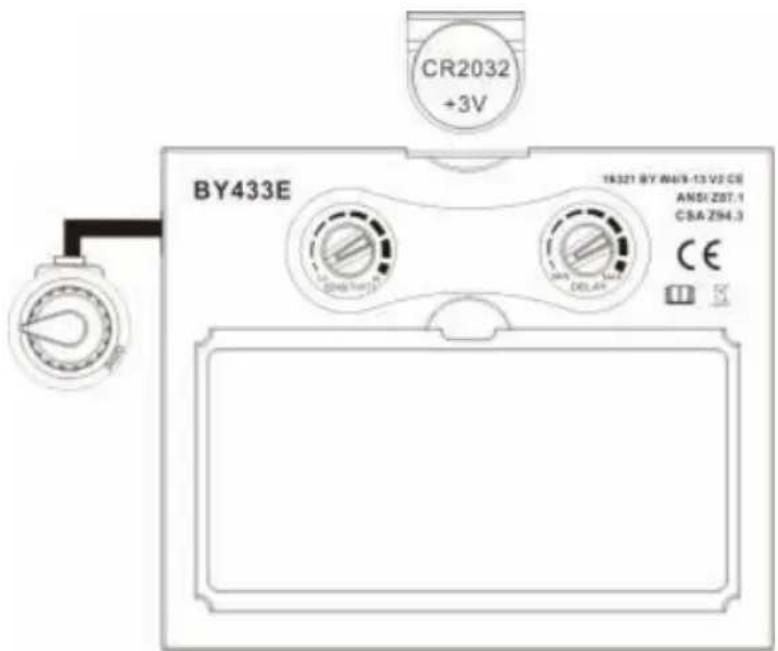

DE BATTERIJ VERVANGEN

Deze ADF wordt gevoed door een vervangbare batterij en zonne-energie. De batterij bevindt zich in de onderste hoek van de ADF-cartridge. Vervang de batterij wanneer het lampje 'BATTERIJ BIJNA LEEG' brandt. Vervang door CR2032 lithiumbatterijen (2 vereist) of

gelijkwaardig

Zorg ervoor dat de positieve (+) kant van de batterij naar boven wijst (richting binnenkant van de helm).

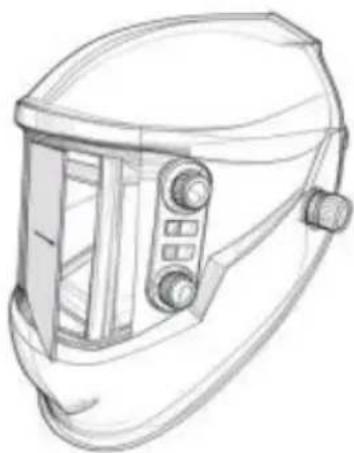

VERVANGING VAN CARTRIDGE EN LENS

Waarschuwing: Gebruik de automatisch

verduisterende lens nooit zonder dat de binnen- en buitenlensdeksels correct zijn geïnstalleerd. Lasspatten beschadigen de automatisch verduisterende lens en maken de garantie ongeldig.

Voorzijde doorzichtige afdekking Lens:

Verwijder de buitenste lenskap door deze uit de groef te wrikken en plaats een nieuwe.

Vervangen binnen heldere lens

Waarschuwing: Er zit een kabel tussen de batterij en de lens. Pas op dat u deze niet breekt.

Binnen Lensdop

Verwijder de binnenkant van de lenskap door de kap uit de groef in de pakking te wrikken en plaats een nieuwe kap terug.

VERVANGING VAN CARTRIDGE EN LENS

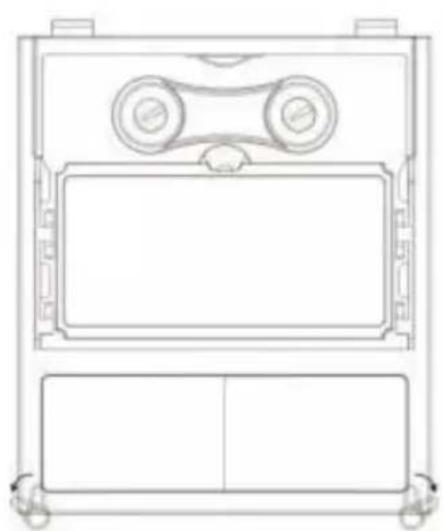

verander de schaduw patroon

Verwijder de ADF-houder van de helmschaal. Zie figuur 1 en figuur 2 voor de verwijdering. Buig de onderkant van de ADF-houder om de ADF-cartridge uit het frame te kunnen verwijderen. Installeer een nieuwe ADF-cartridge in het frame volgens onderstaande afbeelding 3. Zorg ervoor dat de ADF-cartridge correct in de ADF-houder geplaatst is zoals getoond. Installeer de ADF-houder in de helmschaal.

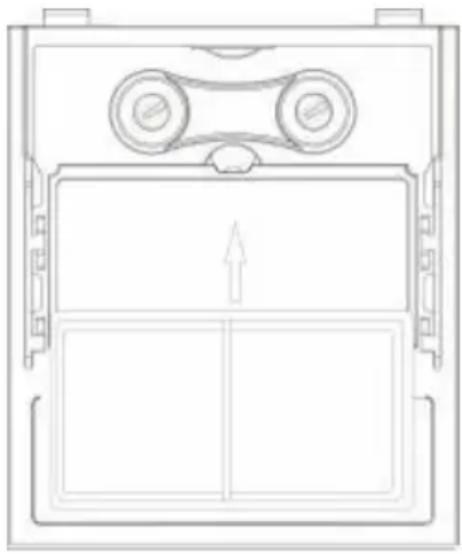

Een aftermarket vergrootlens installeren

Schuif eenvoudig de vergrootlens in de korte rail aan de zijkanten van de ADF-houder volgens figuur 4. De cartridge moet uit de ADF-houder worden verwijderd om de vergrootlens te kunnen installeren.

ALGEMENE PROBLEMEN EN HERINNERING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
Moeilijk naar zien via filter	Voorkant omslag lens vies .	Schoon of vervangen voorkant omslag lens .
	Patroon vies .	Maak de Automatisch donkerder maken patroon met zeepsopoplossing En zacht lap .
Filter doet nie donkerder worden wanneer boog is geslagen .	gevoeligheid is set te laag .	Pas de gevoeligheid aan naar gewenste waarde niveau.
	Voorkant omslag lens vies .	Schoon of vervangen voorkant omslag lens .
	Voorkant lens is beschadigd.	Rekening voor gebarsten of ge voorkant omslag lens En vervangen als vereist .
	sensoren zijn geblokkeerd of zonne- paneel is geblokkeerd .	Maken Zeker Jij Zijn niet blokkeren de sensoren of zonnepanelen met jouw arm of ander obstakel terwijl lassen . Pas uw positie aan z Dat desensoren kan zien de lassen boog .
	Malen Modus geselecteerd .	Maken Zeker juist schaduw is geselecteerd .
	Is de schakelaar op 5-9/9-13 vastgelopen in de midden .	Draai de schakelaar naar de ju positie .
Filter blijft donker een na het voltooien / lassen .	gevoeligheid set te hoog .	Pas de gevoeligheid aan naar gewenste waarde niveau.
	Vertraging tijd set te hoog .	Aanpassen vertraging tijd naar vereist niveau .
	Laag Batterij.	Vervangen batterij .
Filter doet nie donkerder worden wanneer TEST knopwordt geduwd.	Laag batterij.	Vervangen batterij .
de LED zullen niet draai op na drukken knop .	Inpluggen krik van filter is niet helemaal invoegen ed	Verwijderen plug - in krik have en opnieuw invoegen Het in de poort .

WAARSCHUWING! De gebruiker moet stoppen met het gebruik van de lashelm met automatisch verduisterend filter. Als de bovengenoemde problemen niet kunnen worden verholpen, neem dan onmiddellijk contact op met de dealer.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn

2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan

dat het product in de Europese Unie gescheiden afvalinzameling vereist.

Dit geldt voor het product en alle accessoires die met dit symbool zijn

gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

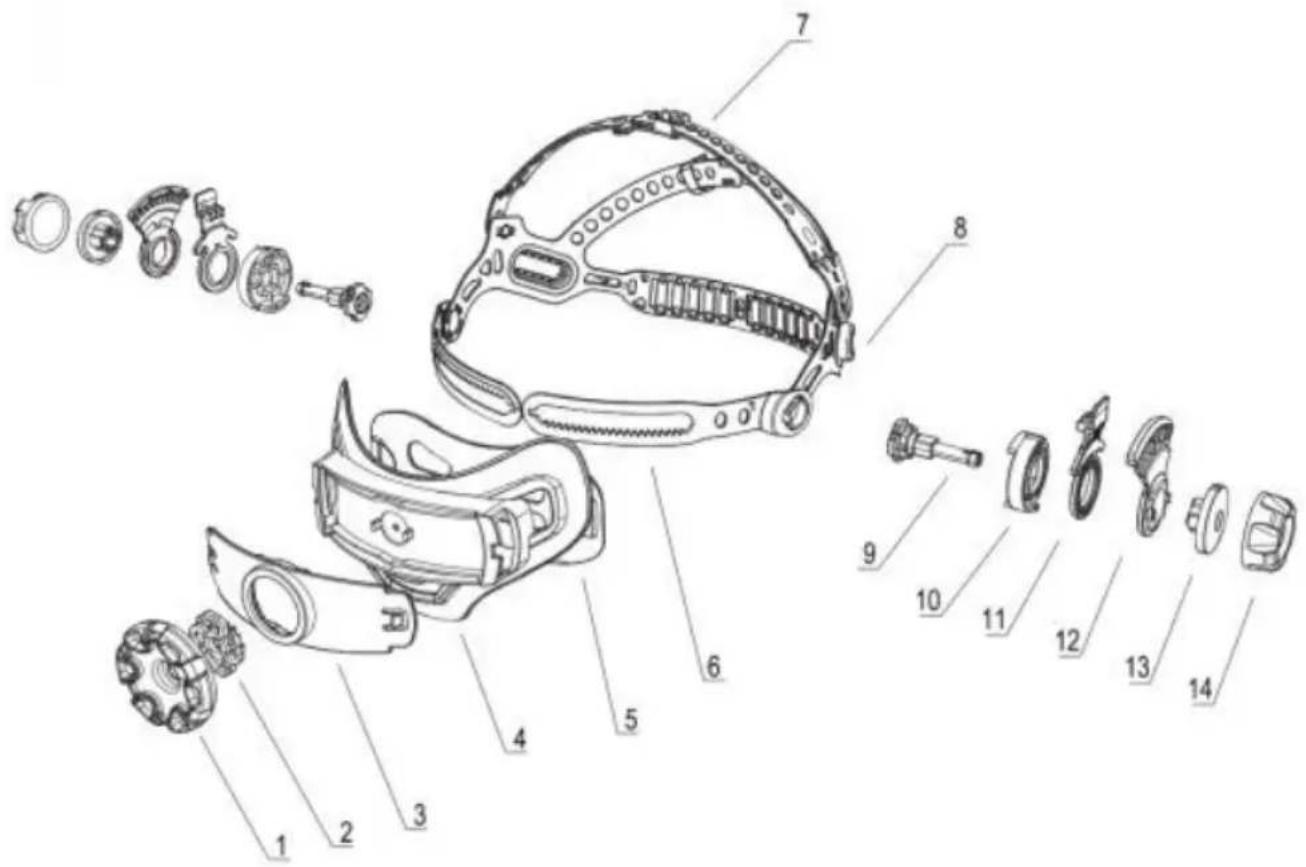

VERVANGENDE ONDERDELEN

NEE .	BESCHRIJVING	NEE .	BESCHRIJVING
1	Handwieloverbrenging	8	Bevestigingsmiddel
2	Rondsel	9	Houder
3	Rug dekking 1	10	Positie - vasthouden knop -1
4	Rug dekking 2	11	Positie-houdplaat
5	Versnelling bar	12	Positie - vasthouden knop -2
6	Sint-jakobsschelpen1	13	Moer
7	Sint-jakobsschelpen2	14

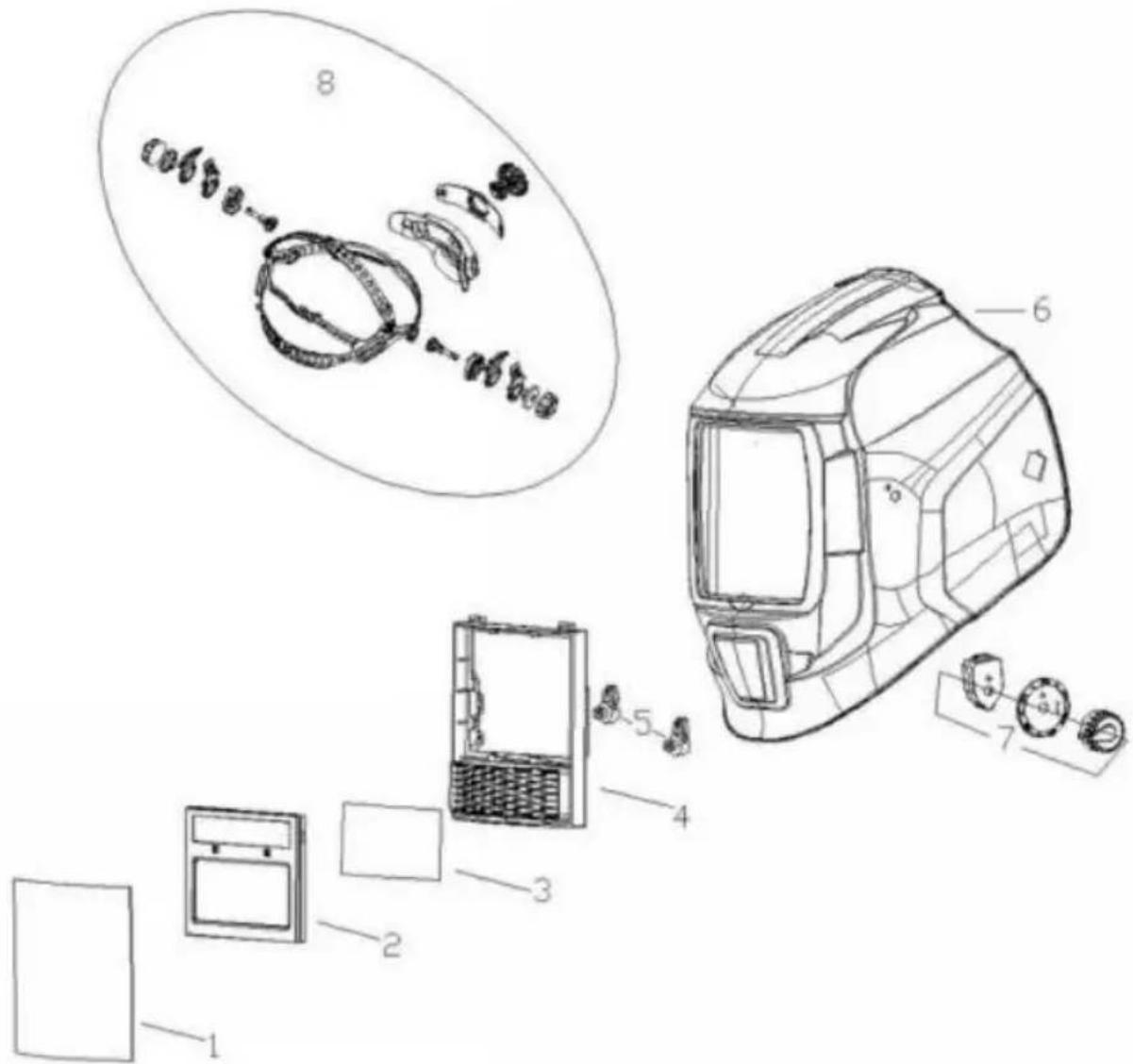

VERVANGENDE ONDERDELEN

NEE .	DEEL Nee .	BESCHRIJVING	AANTAL
1	DOOR-010003	Voorkant Omslag Lens	1
2	DOOR-010001	ADF	1
3	DOOR-010005	Binnen Omslag Lens	1
4	DOOR-010018	Patroon Houder	1
5	DOOR-010019	Patroon Houderknop	2
6	DOOR-010002	Helm Schelp	1
7	DOOR-01002 5	Variabele schaduwregeling	1
8	DOOR-010014	Hoofddeksel	1

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
