BY433E - Personlig skyddsutrustning Vevor - Gratis bruksanvisning och manual

Produkttyp	Automatiskt mörknande svetshjälm
Märke	Vevor
Modell	BY433E
ADF-kassettstorlek	110 x 90 mm (4,33 x 3,54 tum)
LCD-displayområde	93 x 43 mm (3,66 x 1,69 tum)
UV/IR-skydd	Ja
Antal ljusbågssensorer	2
Variabla nyanser (mörk)	Nr 9 till 13
Fast nyans (ljus)	Nr 4
Nyanskontroll	Variabel inställning via extern knapp
Känslighetskontroll	Variabel inställning via extern knapp
Fördröjningskontroll (mörk→ljus)	0,1 till 1,0 sekund
Strömförsörjning	Solceller + 2 litiumbatterier CR2032
Omslagstid (ljus→mörk)	1/25 000 s
Driftstemperatur	-5°C till 55°C (23°F till 131°F)
Lagringstemperatur	-20°C till 70°C (-4°F till 158°F)
Säkerhetsstandarder	ANSI Z49.1, ANSI Z87.1
Underhåll	Rengör med tvålvattenlösning och mjuk trasa; byt ut repade skyddsglas
Huvudsakliga reservdelar	Främre lins (BY-010003), ADF (BY-010001), Inre lins (BY-010005), Kassettfäste (BY-010018), Skal (BY-010002)
Reparerbarhet	Batteri, ADF-kassett och skyddsglas utbytbara av användaren
Tillverkare	Shanghai Muxinmuyeyouxiangongsi, Kina

Vanliga frågor - BY433E Vevor

Hur ställer jag in nyansen på Vevor BY433E-hjälmen?

Använd skuggkontrollknappen på hjälmen. Vrid den för att välja önskad nyans inom intervallet Nr 9 till 13 i mörkt läge. Se tabellen över rekommenderade nyanser i manualen beroende på svetsprocess och strömstyrka.

Vad gör jag om linsen inte mörknar när ljusbågen tänds?

Kontrollera först känslighetsinställningen: öka den om nödvändigt. Se till att ljusbågssensorerna inte blockeras av din arm eller annat hinder. Rengör även det främre skyddsglaset. Om problemet kvarstår, testa linsen med testknappen. Om den fortfarande inte mörknar, byt batteri (CR2032) eller kontakta återförsäljaren.

Hur byter jag batteriet i svetshjälmen?

Batteriet sitter i nedre hörnet av ADF-kassetten. När lampan "BATTERI LÅGT" tänds, ta bort kassetten från ADF-fästet och öppna batterifacket. Byt ut de två litiumbatterierna CR2032 med rätt polaritet (+ inåt hjälmen). Stäng och återinstallera kassetten.

Hur rengör jag linsen och hjälmen?

Använd en mild tvålvattenlösning och en icke-slipande trasa för att rengöra främre skyddsglaset och ADF-kassetten. Undvik lösningsmedel. Byt omedelbart ut repade, spruckna eller skadade linser. Torka av hjälmen med en fuktig trasa.

Vilka säkerhetsstandarder uppfyller denna hjälm?

Denna hjälm uppfyller standarderna ANSI Z49.1 och ANSI Z87.1 för skydd av ögon och ansikte vid svetsning. Den ger fullt UV/IR-skydd. Använd den inte i närheten av sprängämnen eller frätande vätskor.

Är denna hjälm lämplig för TIG-svetsning?

Ja, den är lämplig för TIG-svetsning med likström på minst 15 A och växelström på minst 15 A. Ställ in känsligheten på maximalt för låga strömstyrkor och använd rekommenderad nyans (Nr 8 till 10 beroende på ström).

Hur justerar jag storleken och lutningen på hjälmen?

För storleken, vrid på ratten på baksidan av pannbandet. För lutningen, lossa det högra pannbandet, tryck på spänningsknappen och vrid lutningsspaken till önskat läge. Fram/bak-justering görs genom att skjuta fjäderkåporna i skårorna.

Varför förblir linsen mörk efter svetsning?

Detta kan bero på för hög känslighetsinställning eller för lång återgångsfördröjning. Minska känsligheten och justera fördröjningen mellan 0,1 och 1,0 sekund med fördröjningskontrollknappen. Om problemet kvarstår, kontrollera batteriets status.

Hur byter jag det främre skyddsglaset?

Lyft den främre linsens spak från spåret och ta bort ytterlocket. Byt ut det mot ett nytt skyddsglas (referens BY-010003). Se till att det sitter ordentligt på plats. Använd aldrig den automatiska linsen utan skydd.

Vilka är de viktigaste säkerhetsvarningarna?

Titta aldrig på ljusbågen utan lämpligt skydd. Använd alltid skyddsglasögon under hjälmen. Använd skyddsskärmar för andra. Svetsa inte i ett trångt utrymme utan ventilation. Följ anvisningarna i Kaliforniens Proposition 65. Stoppa omedelbart om linsen inte mörknar.

BRUKSANVISNING BY433E Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste du använda instruktionsmanualen noggrant.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

SÄKERHETSÅTGÄRDER FÖR SVETSHJÄLM

LÄS INNAN ANVÄNDNING

Skydda dig själv och andra från skador – läs, följ och spara dessa säkerhetsåtgärder och bruksanvisningar.

Symbol Användande

FARA! - Indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga skador. De möjliga farorna visas i de intilliggande symbolerna eller förklaras i texten.

Indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarlig skada. De möjliga farorna visas i angränsande symboler eller förklaras i texten.

OBS - Indikerar uttalanden som inte rör personskador.

Indikerar särskilda instruktioner.

Denna grupp av symboler betyder Varning!

Se upp! Risk för ELEKTRISKA STÖTAR, RÖRLIGA DELAR och HETA DELAR. Se symbolerna och relaterade instruktioner nedan för nödvändiga åtgärder för att undvika farorna.

Bågsvetsning Haza rds

Endast kvalificerade personer bör installera, använda, underhålla och reparera denna enhet.

BÅGSTRÅLAR kan bränna ögon och hud.

Bågstrålar från svetsprocessen producerar intensiva synliga och

osynliga (ultraviolett och infraröd) strålar som kan bränna ögon och hud. Gnistor flyger ut från svetsen.

• Använd en svetshjälm med lämpligt filter för att skydda ansikte och ögon när du svetsar eller tittar på (se ANSI Z49.1 och Z87.1 i säkerhetsstandarder diagram över färg och känslighet).
• Använd godkända skyddsglasögon med sidoskydd under hjälmen.
• Använd skyddsskärmar eller barriärer för att skydda andra från blixtar, bländning och gnistor; varna andra för att titta på ljusbågen.
• Använd kroppsskydd tillverkat av slitstarkt, flamskyddat material (läder, kraftig bomull, ull). Kroppsskydd inkluderar oljefria kläder såsom läderhandskar, kraftig skjorta, byxor utan manschetter, höga skor och keps.
• Innan svetsning, justera den automatiska mörkläggningslinsens känslighet så att den passar tillämpningen.
• Sluta svetsa omedelbart om den automatiskt nedbländande linsen inte mörknar när ljusbågen tänds. Se bruksanvisningen för mer information.

SVETSNING HJÄLMAR gör inte förse obegränsat öga, öra och ansikte skydd.

Bågstrålar från svetsprocessen producerar intensiv synlig och osynlig (ultraviolett och infraröd) strålning som kan bränna ögon och hud. Gnistor flyger ut från svetsen.

• Använd alltid slagtåliga skyddsglasögon eller skyddsglasögon och hörselskydd när du använder denna svetshjälm.
• Använd inte denna hjälm när du arbetar med eller i närheten av explosiva ämnen eller frätande vätskor.
• Svetsa inte upp huvudet när du använder hjälmen.
• Inspektera autolinsen ofta. Byt omedelbart ut repade, spruckna eller gropar på täcklinser eller autolinser.

● NOLS kan skada hörseln. - Buller från vissa processer eller utrustning kan skada hörseln. - Använd godkända hörselskydd om ljudnivån är hög.

LÄS INSTRUKTIONERNA.

Läs och följ alla etiketter och bruksanvisningen noggrant innan du installerar, använder eller utför service på enheten. Läs

säkerhetsinformationen i början av bruksanvisningen och i varje avsnitt.

• Använd endast originalreservdelar från tillverkaren.
• Utför underhåll och service enligt instruktionsböckerna, branschstandarder samt nationella, statliga och lokala föreskrifter.

ÅNGOR OCH GASER kan vara farliga.

Svetsning producerar rök och gaser. Att andas in dessa rök och gaser kan vara farligt för din hälsa.

• Håll huvudet borta från ångorna. Andas inte in ångorna.
• Om det är inomhus, ventilera området och/eller använd lokal forcerad ventilation vid bågen för att avlägsna svetsrök och gaser. Det rekommenderade sättet att fastställa tillräcklig ventilation är att ta prover för att fastställa sammansättningen och mängden av rök och gaser som personalen exponeras för.
• Om ventilationen är dålig, använd en godkänd luftförsörjande andningsmask.
• Läs och förstå säkerhetsdatabladen (SDS) och tillverkarens instruktioner för lim, beläggningar, rengöringsmedel, förbrukningsmaterial, kylmedel, avfettningsmedel, flussmedel och metaller.
• Arbeta endast i ett slutet utrymme om det är välventilerat, eller med en luftförsörjande andningsmask. Ha alltid en utbildad vakt i närheten. Svetsrök och gaser kan förtränga luft och sänka syrenivån och orsaka skada eller dödsfall. Se till att andningsluften är säker.
• Svetsa inte i närheten av avfettnings-, rengörings- eller sprutningsanläggningar. Värmen och strålarna från bågen kan reagera med ångor och bilda mycket giftiga och irriterande gaser.
• Svetsa inte på belagda metaller, såsom galvaniserat, bly- eller kadmiumpläterat stål, såvida inte beläggningen avlägsnas från svetsområdet, området är välventilerat och andningsskydd används. Beläggningarna och alla metaller som innehåller dessa ämnen kan avge giftiga ångor vid svetsning.

Varningar enligt Proposition 65

Svets- eller skärutrustning producerar ångor eller gaser som innehåller

kemikalier som är kända för att i delstaten Kalifornien orsaka fosterskador och i vissa fall cancer. (California Health & Safety Code Section 25249.5 ff.)

Denna produkt innehåller kemikalier, inklusive bly, som i delstaten Kalifornien är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador. Tvätta händerna efter användning.

SPECIFIKATIONER

Optisk Klass	1/1/1/2
LCD-visning Område	93 x 43 mm ( 3,66 gånger) 1,69
Patronstorlek	110 gånger 90 mm ( 4,33 x 3,54
UV/IR skydd	UV/IR skydd
Bågsensor	2
variabel svetsskugga	SVETSA ModellMörkad Stat : NEJ .9-13/ Ljus StaNR .4
skugga Kontrollera	variabel justera med extern knopp
känslighetskontroll	variabel justera med extern knopp
strömförsörjning	solceller med batteri hjälpa
Batteri	CR -203 Litium (2 Obligatoriskt )
Ström på/av	Helautomatisk
Ljus till Mörk omkopplingstid	1/25 000 sek .
Mörk till Ljusbrytartid	0,1 sek . - 1,0 sek .
TIG-svetsning Gradering	DC ≥ 15 ampere ; AC ≥ 15 förstå
Driftstemperatur	23.F ~ 131° F (-G ~ 55°C)
lagringstemperatur	-4° F 158° F (-20° 70° C)

BRUKSANVISNING

Hjälmkontroller

INGA.	BESKRIVNING
1	Skärmkontrollknapp
2	Indikator för låg spänning
3	Självtestknapp
4	Känslighetskontrollknapp
5	Litiumbatteri
6	Kontrollknapp för fördröjningstid
7	LCD-skärm
8	CUT-Weld
9	Bågcensor
10	Solcell
11	UV/IR-filter

BRUKSANVISNINGAR

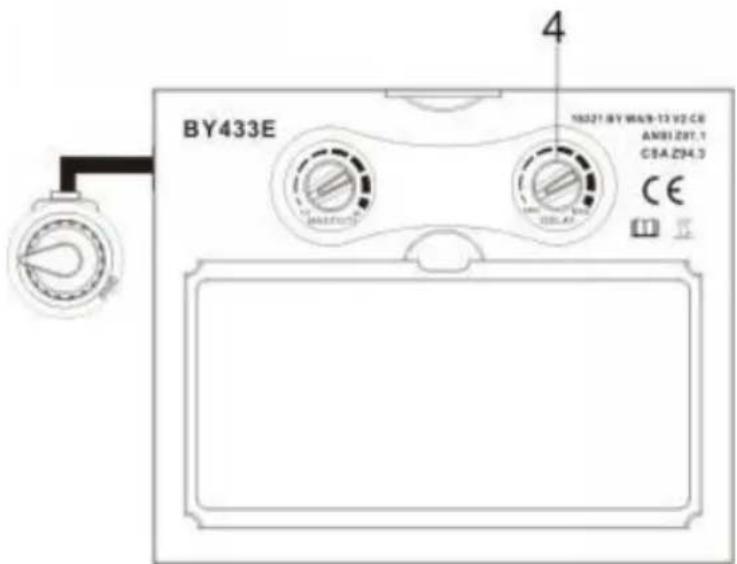

Linsfördröjningskontroll

1 Linsfördröjningskontroll

Linsfördröjningskontrollen används för att justera tiden för objektivet att byta till ljust läge efter svetsning.

Fördröjningen är särskilt användbar för att eliminera ljusa efterstrålar i applikationer med högre strömstyrka där ljusbågen förblir ljus tillfälligt efter svetsning.

Linsfördröjning justerar från min (0,10 sekunder) till max (1,0 sekund).

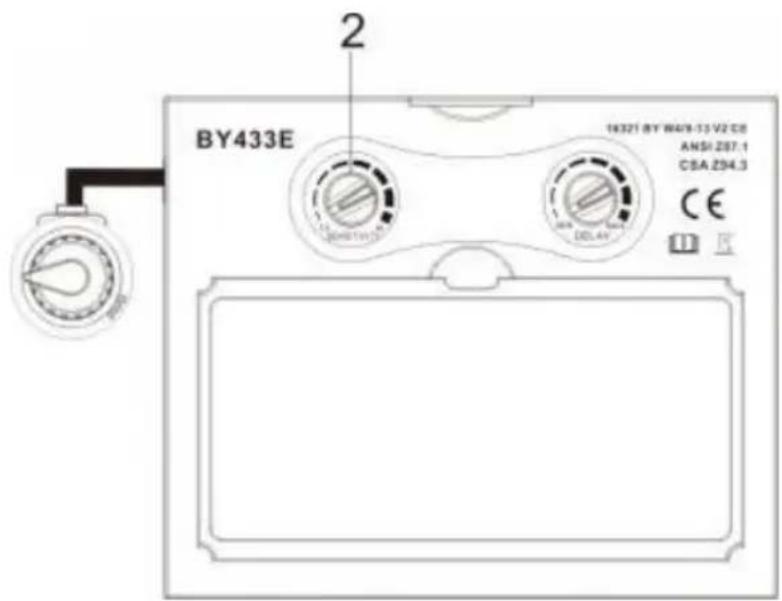

Känslighetskontroll

Tryck på knappen "KÄNSLIGHET". Känsligheten väljs enligt svetsprocess och omgivningsljus. Standardinställningen är medium.

1. Välj minimum: Lämplig för svetsning med hög strömstyrka eller svetsning i starkt omgivningsljus (till exempel om

det finns störande ljus från andra svetsare i närheten).

1. Välj maximum: Lämplig för svetsning med låg strömstyrka, användning i

svaga ljusförhållanden (till exempel rörsvetsning där en del av ljusbågen är skymd och där svetsbågen blir stabil, till exempel TIG-svetsning).

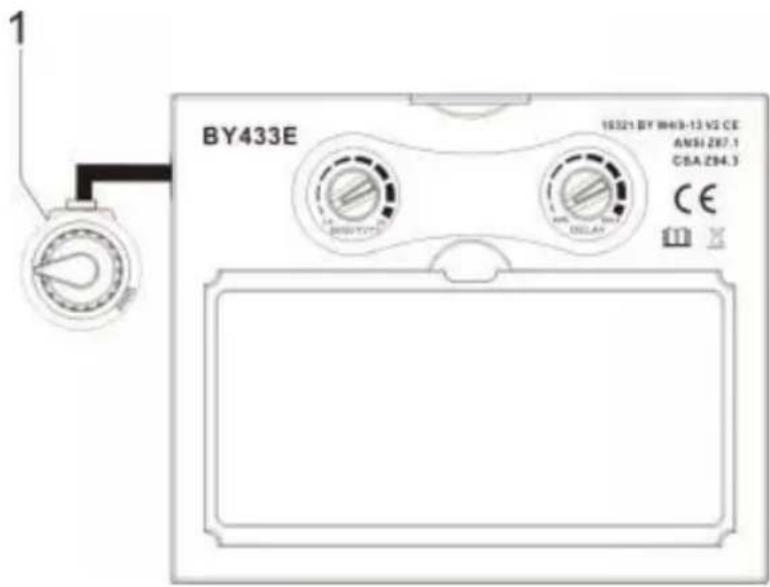

Variabel skuggkontroll

1. Variabel skuggkontroll Använd reglaget för att justera linsens nyans i mörkt tillstånd. Använd tabellen nedan för att välja rätt nyanskontrollinställning baserat på din svetsprocess. Nyansintervallen för varje läge är följande: Svetsning: Nr 9 - Nr 13

Referens: ANSI Z49.1:2005. Börja med en nyans som är för mörk för att svetszonen ska synas. Gå sedan vidare till en ljusare nyans som ger tillräcklig sikt över svetszonen utan att minimivärdet underskrids.

Behandla	Elektrod Storlek i. (mm)	Bågström i Ampere	Minimum Skyddande Skugga Inga	Föreslagen Skugga Inga. (Bekvämlighet)*
Skärmad metallbåge Svetsning (SMAW)	Mindre än 3/32(2.4) 3/32-5/32(2,4-4,0)5/32-1/4(4,0-6,4) Mer än 1/4 (6,4)	Mindre än 660-160160-250250-550	781011	--101214
Gas MetallBågsvetsning (GMAW)		Mindre än 660-160160-250250-500	7101010	--111214
Flussfylld kärnaBågsvetsning (FCAW)
GasvolframbågeSvetsning (TIG)		Mindre än 550-150150-500	8810	101214
LuftkolBågskärning(CAC-A)	Ljus Tung	Mindre än500500-1000	1011	1214
PlasmabågeSkärning (PAC)		Mindre än 220-4040-6060-8080-300300-400400-800	45688910	456891214
Plasmabågsvetsning(TASS)		Mindre än 220-100100-400400-800	681011	6-8 10 12 14

JUSTERING AV HUVUDBAND

JUSTERING AV HUVUDSTORLEK: Huvudbandets åtdragning justeras genom att vrida på spärrhaken. Vrid vredet åt höger eller vänster för att justera önskad huvudstorlek. Detta vred sitter på baksidan av hjälmen.

JUSTERING: Görs genom att justera komforten och sedan placera remmen under guiden och snäppa fast stiften i hålen för att låsa ordentligt på plats. LUTNING: Lutningsjusteringen sitter på hjälmens högra sida. Lossa höger huvudbands spännknapp och tryck den övre änden av justeringsspaken utåt så att spakens stoppflik går ur skårorna. Rotera sedan spaken framåt eller bakåt till önskad lutningsposition. Stoppflikarna låses automatiskt igen när de släpps och hjälmen låses i läge.

JUSTERING FRAM/BAK: Justerar avståndet mellan användarens ansikte och linsen. För att justera, skjut och håll de fjäderbelastade locken uppåt medan du flyttar huvudbandet till en av fyra skåror. När önskat avstånd har uppnåtts, släpp locket och det återgår till sitt viloläge när adaptern är fastsatt i en av de fyra skårorna.

OBS: Se till att båda sidorna är lika placerade för korrekt orientering.

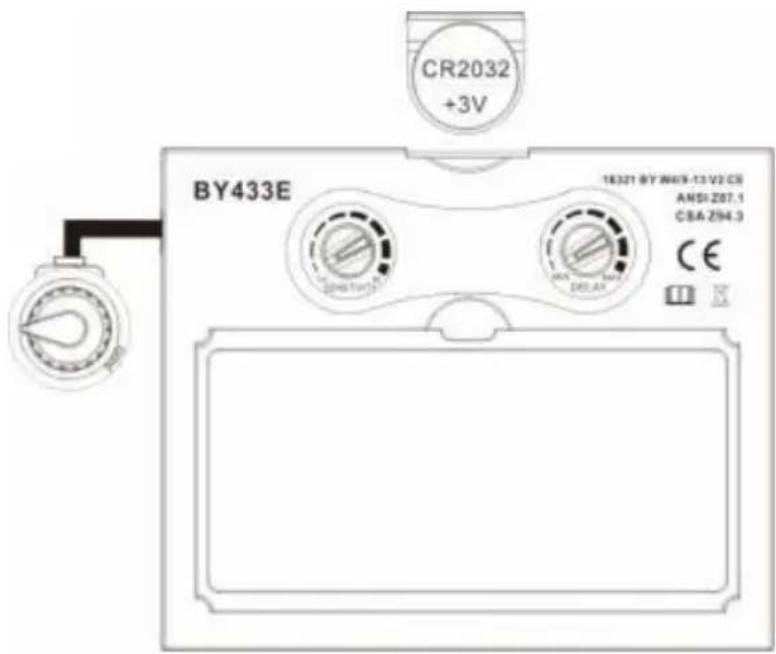

BYTE AV BATTERI

insida).

Denna ADM drivs av ett utbytbart batteri och solenergi. Batteriet sitter i det nedre hörnet av ADM-kassetten. Byt batteri när lampan LÅG BATTERI tänds. Byt ut mot CR2032 litiumbatterier (2 krävs) eller motsvarande. Se till att batteriets positiva (+) sida är vänd uppåt (mot hjälmens

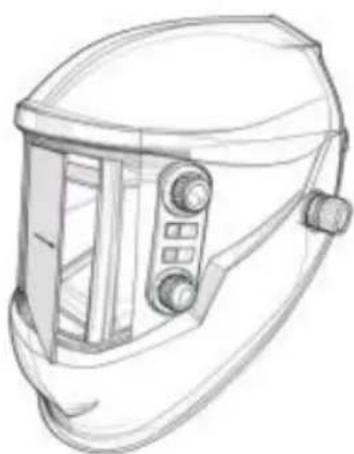

BYTE AV PATRON OCH LINS

Varning: Använd aldrig den automatiskt nedbländande linsen utan att de inre och yttre linsskydden är korrekt monterade. Svetsstänk skadar den automatiskt nedbländande linsen och upphäver garantin.

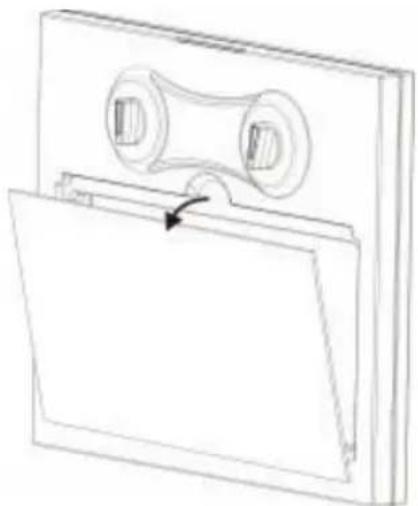

Framsidans genomskinliga lock Lins:

Ta bort det yttre skyddsglaset genom att bända det ur spåret och sätt tillbaka ett nytt.

Ersättande inuti genomskinlig lins

Varning: Det finns en kabel som förbinder batteriet och objektivet. Var försiktig så att den inte går sönder. Inuti Linsskydd

Ta bort det inre linsskyddet genom att bända loss skyddet från spåret i packningen och sätt tillbaka ett nytt.

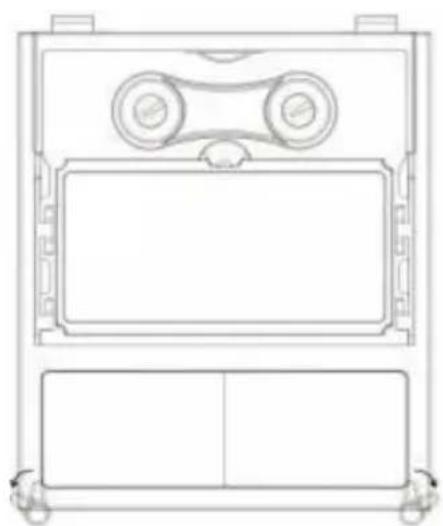

BYTE AV PATRON OCH LINS

Ändra skugga patron

Ta bort ADF-hållarenheten från hjälmskalet. Se figur 1 och figur 2 för borttagning. Böj den nedre änden av ADF-hållaren så att ADF-kassetten kan tas bort från ramen. Installera den nya ADF-kassetten i ramen enligt figur 3 nedan. Se till att ADF-kassetten är korrekt isatt i ADF-hållaren som visas. Montera ADF-hållarenheten i hjälmskalet.

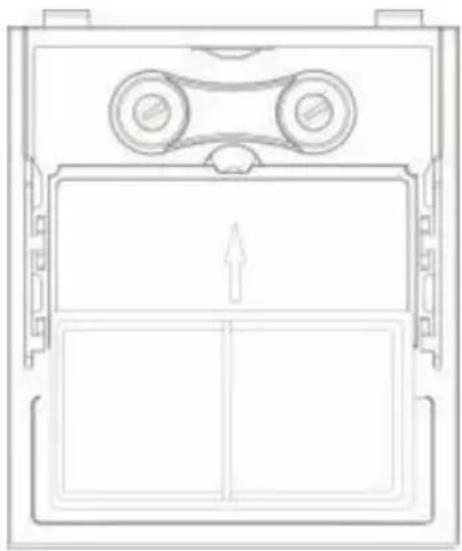

Installera en eftermarknadsenhet Förstoringsglas Lins

Skjut bara förstoringsglaset i den korta skenan som sitter på sidorna av ADF-hållaren enligt figur 4. Skugga Patronen måste tas bort från ADM-hållaren för att installera förstoringsglaset.

PROBLEM	MÖJLIG ORSAK	LÖSNING
Svår till se genom filtret .	Främre täcka lins smutsig .	Rena eller ersätta främre täcka lins .
	Patron smutsig .	Rengör Automatisk mörkning patron med tvållösning och mju tyg .
Filtrera gör inte mörkna när båge är slog .	känslighet är uppsättning för låg .	Justera känsligheten efter behov nivå.
	Främre täcka lins smutsig .	Rena eller ersätta främre täcka lins .
	Framsida lins är skadad.	Kontrollera för knäckt eller urkärnad främre täcka lins och ersätta som krävs .
	sensorer är blockerad eller sol- panel är blockerad .	Göra säker du är inte blockerir sensorerna eller solpanelerna med din ärm eller andra hinder medan svetsning . Justera din position att att dønsorer burk se de svetsa båge .
	Slipa Läge vald .	Göra säker rätt skugga är vald
	Är de växla på 5-9/9-fastnat i de mitten .	Sväng de växla till de korrekt position .
Filterresterna mörk efter att ha slutfört en svetsa .	känslighet uppsättning för hög .	Justera känsligheten efter behov nivå.
	Dröjsmål tid uppsättning för hög .	Justera dröjsmål tid till nödvänd nivå .
	Låg Batteri.	Ersättande batteri .
Filtrera gör inte mörkna när TESTA knapp är tryckt.	Låg batteri.	Ersättande batteri .
de LED-lampa vilja inte svän på efter brådskande knapp .	Anslut domkraft från filtrera är inte hel infoga utgåva	Ta bort plug - in domkraft har och sätt in igen det in i port

VARNING! Operatören måste sluta använda svetshjälmen med automatiskt mörkläggningsfilter omedelbart om ovannämnda problem inte kan åtgärdas. Kontakta återförsäljaren.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.

Produkter som är märkta som sådana får inte kasseras med vanligt hushållsa utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

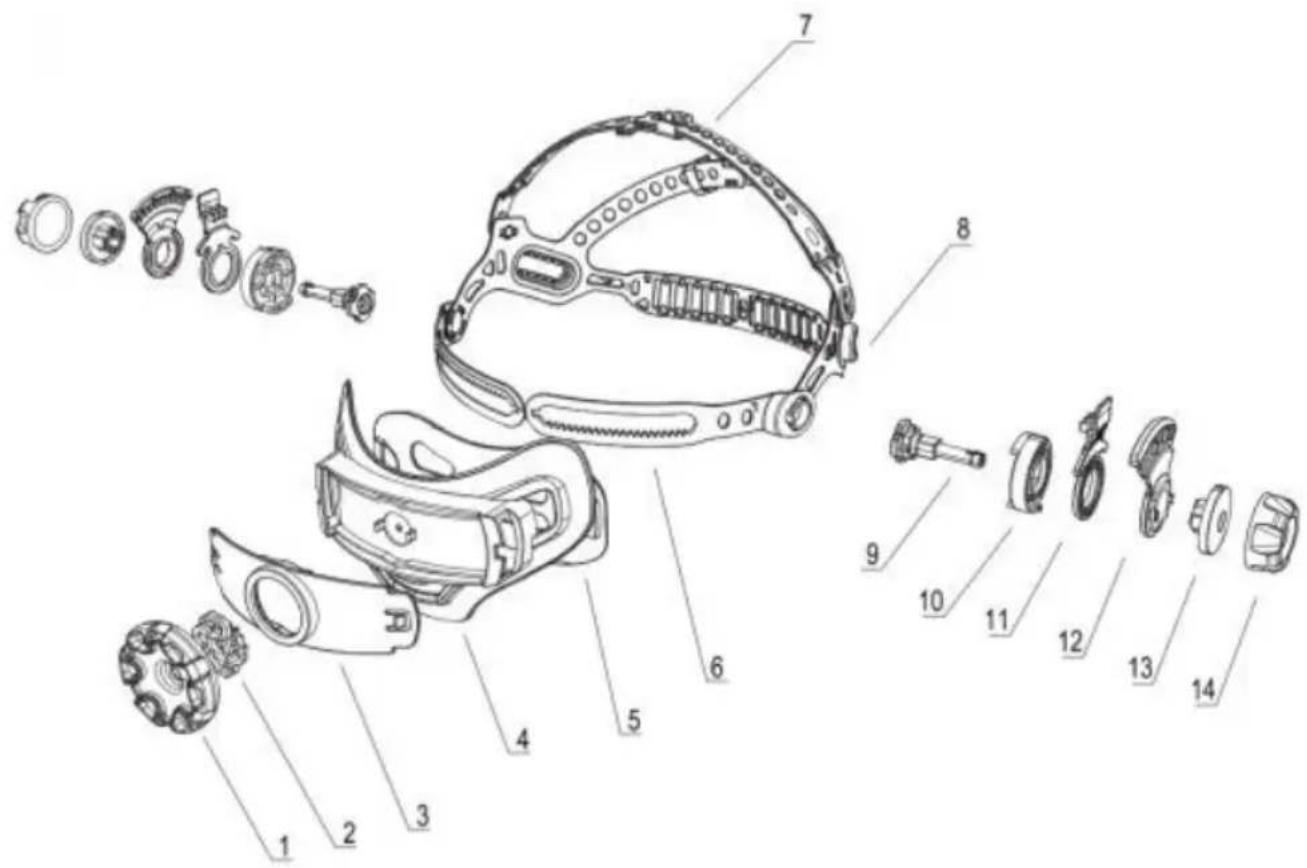

RESERVDELAR

INGA .	BESKRIVNING	INGA .	BESKRIVNING
1	Handhjulsväxel	8	Fästanordning
2	Drev	9	Hållare
3	Tillbaka omslag 1	10	Position - håll knapp -
4	Tillbaka omslag 2	11	Positionshållplatta
5	Redskap bar	12	Position - håll knapp -
6	Pilgrimsmusslor1	13	Mutter
7	Pilgrimsmusslor2	14

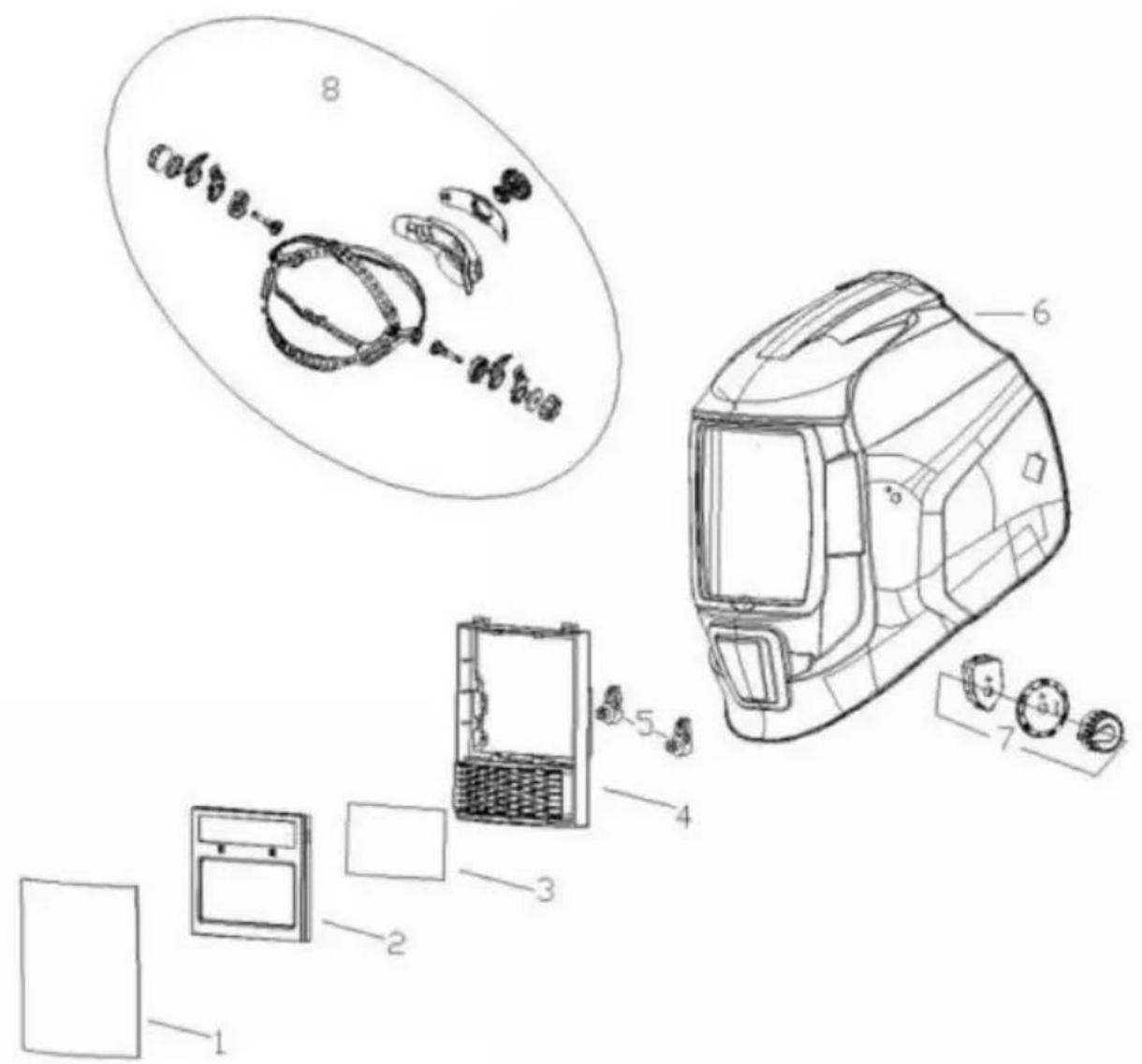

RESERVDELAR

INGA .	DEL NO .	BESKRIVNING	ANTAL
1	BY-010003	Främre Täcka Lins	1
2	BY-010001	ADM	1
3	BY-010005	Inuti Täcka Lins	1
4	BY-010018	Patron Hållare	1
5	BY-010019	Patron Hållarknopp	2
6	BY-010002	Hjälm Skal	1
7	BY-01002 5	Variabel skuggkontroll	1
8	BY-010014	Huvudbonad	1

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730
