BY433E - Équipement de protection individuelle Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque de soudage à obscurcissement automatique
Marque	Vevor
Modèle	BY433E
Taille de la cartouche ADF	110 x 90 mm (4,33 x 3,54 pouces)
Zone d'affichage LCD	93 x 43 mm (3,66 x 1,69 pouces)
Protection UV/IR	Oui
Nombre de capteurs d'arc	2
Nuances variables (sombre)	N° 9 à 13
Nuance fixe (clair)	N° 4
Contrôle de nuance	Réglage variable par bouton externe
Contrôle de sensibilité	Réglage variable par bouton externe
Contrôle du délai (sombre→clair)	0,1 à 1,0 seconde
Alimentation	Cellules solaires + 2 piles lithium CR2032
Temps de commutation (clair→sombre)	1/25 000 s
Température de fonctionnement	-5°C à 55°C (23°F à 131°F)
Température de stockage	-20°C à 70°C (-4°F à 158°F)
Normes de sécurité	ANSI Z49.1, ANSI Z87.1
Entretien	Nettoyer avec solution d'eau savonneuse et chiffon doux ; remplacer les lentilles de protection rayées
Pièces détachées principales	Lentille avant (BY-010003), ADF (BY-010001), Lentille intérieure (BY-010005), Support cartouche (BY-010018), Coque (BY-010002)
Réparabilité	Batterie, cartouche ADF et lentilles de protection remplaçables par l'utilisateur
Fabricant	Shanghai Muxinmuyeyouxiangongsi, Chine

FOIRE AUX QUESTIONS - BY433E Vevor

Comment régler la teinte sur le casque Vevor BY433E ?

Utilisez le bouton de contrôle de l'ombre situé sur le casque. Tournez-le pour sélectionner la teinte souhaitée dans la plage N° 9 à 13 en mode sombre. Consultez le tableau des teintes recommandées dans la notice en fonction du procédé de soudage et de l'intensité du courant.

Que faire si la lentille ne s'assombrit pas lorsque l'arc est amorcé ?

Vérifiez d'abord le réglage de sensibilité : augmentez-le si nécessaire. Assurez-vous que les capteurs d'arc ne sont pas obstrués par votre bras ou un autre obstacle. Nettoyez également la lentille de protection avant. Si le problème persiste, testez la lentille avec le bouton de test. Si elle ne s'assombrit toujours pas, remplacez la batterie (CR2032) ou contactez le revendeur.

Comment remplacer la batterie du casque de soudage ?

La batterie se trouve dans le coin inférieur de la cartouche ADF. Lorsque le voyant « BATTERIE FAIBLE » s'allume, retirez la cartouche du support ADF et ouvrez le compartiment pile. Remplacez les deux piles au lithium CR2032 en respectant la polarité (+ vers l'intérieur du casque). Refermez et réinstallez la cartouche.

Comment nettoyer la lentille et le casque ?

Utilisez une solution d'eau savonneuse douce et un chiffon non abrasif pour nettoyer la lentille de protection avant et la cartouche ADF. Évitez les solvants. Remplacez immédiatement toute lentille rayée, fissurée ou piquée. Pour le casque, essuyez-le avec un chiffon humide.

Quelles normes de sécurité ce casque respecte-t-il ?

Ce casque est conforme aux normes ANSI Z49.1 et ANSI Z87.1 pour la protection des yeux et du visage lors du soudage. Il offre une protection UV/IR intégrale. Ne l'utilisez pas à proximité d'explosifs ou de liquides corrosifs.

Ce casque est-il adapté au soudage TIG ?

Oui, il convient au soudage TIG à courant continu d'au moins 15 A et à courant alternatif d'au moins 15 A. Réglez la sensibilité sur maximum pour les faibles ampérages et utilisez la teinte recommandée (N° 8 à 10 selon le courant).

Comment ajuster la taille et l'inclinaison du casque ?

Pour la taille, tournez le bouton à cliquet à l'arrière du serre-tête. Pour l'inclinaison, desserrez le serre-tête droit, appuyez sur le bouton de tension et faites pivoter le levier d'inclinaison à la position souhaitée. Le réglage avant/arrière se fait en faisant glisser les capuchons à ressort dans les fentes.

Pourquoi la lentille reste-t-elle sombre après la soudure ?

Cela peut être dû à un réglage de sensibilité trop élevé ou à un délai de retour trop long. Réduisez la sensibilité et ajustez le délai entre 0,1 et 1,0 seconde à l'aide du bouton de contrôle du retard. Si le problème persiste, vérifiez l'état de la batterie.

Comment remplacer la lentille de protection avant ?

Soulevez le levier de la lentille avant depuis la rainure et retirez le couvercle extérieur. Remplacez-le par une nouvelle lentille de protection (référence BY-010003). Assurez-vous qu'elle est correctement enclenchée. Ne jamais utiliser la lentille automatique sans protection.

Quels sont les principaux avertissements de sécurité ?

Ne regardez jamais l'arc sans protection appropriée. Portez toujours des lunettes de sécurité sous le casque. Utilisez des écrans de protection pour les autres. Ne soudez pas dans un espace confiné sans ventilation. Respectez les consignes de la Proposition 65 de Californie. Arrêtez immédiatement si la lentille ne s'assombrit pas.

MODE D'EMPLOI BY433E Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

Veuillez lire attentivement ce document avant d'utiliser ce produit. Le non-respect de ces instructions peut entraîner des blessures graves.

PRÉCAUTIONS DE SÉCURITÉ CONCERNANT LES

CASQUES DE SOUDAGE

À LIRE AVANT UTILISATION

Protégez-vous et protégez les autres contre les blessures : lisez, suivez et conservez ces précautions de sécurité et instructions d'utilisation

importantes.

Symbole Usage

DANGER ! - Indique un endroit dangereux ou une situation qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. Les dangers sont indiqués dans le tableau ci-joint ou expliqués dans le texte.

Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves. Les dangers possibles sont indiqués dans les symboles ci-contre ou expliqués dans le texte.

AVIS - Indique des déclarations non liées à des blessures corporelles.

Indique des instructions spéciales.

Ce groupe de symboles signifie Attention !

Attention ! Risques de choc électrique, de pièces mobiles et de pièces chaudes. Consultez les symboles et les instructions ci-dessous pour connaître les mesures à prendre afin d'éviter ces risques.

Dangers du soudage à l'arc

Seules les personnes qualifiées devraient installer, exploiter, entretenir et réparer cet appareil.

Les RAYONS DE L'ARC peuvent brûler les yeux et la peau.

Les rayons de l'arc électrique produits par le procédé de soudage produisent des rayons intenses, visibles et invisibles (ultraviolets et infrarouges), qui peuvent brûler les yeux et la peau. Des étincelles sont projetées lors de la soudure.

• Portez un masque de soudage équipé d'un filtre de teinte appropriée pour protéger votre visage et vos yeux lorsque vous soudez ou regardez (voir normes ANSI Z49.1 et Z87.1 répertoriées dans les normes de sécurité). Consultez les tableaux de teintes et de sensibilité.
• Portez des lunettes de sécurité homologuées avec protections latérales sous votre casque.
• Utilisez des écrans ou des barrières de protection pour protéger les autres des flashes, des éblouissements et des étincelles ; avertissez les autres de ne pas regarder l'arc.
• Portez une protection corporelle en matériau résistant et ignifuge (cuir, coton épais, laine). La protection corporelle comprend des vêtements non gras ainsi que des gants en cuir, une chemise épaisse, un pantalon sans revers, des chaussures hautes et une casquette.
• Avant de souder, ajustez le réglage de sensibilité de la lentille à obscurcissement automatique en fonction de l'application.
• Arrêtez immédiatement le soudage si la lentille auto-obscurcissante ne s'assombrit pas à l'amorçage de l'arc. Consultez le manuel d'utilisation pour plus d'informations.

Les casques de soudage ne fournissent pas une protection illimitée des yeux, des oreilles et du visage.

Les rayons de l'arc provenant du processus de soudage produisent des rayons intenses visibles et invisibles (ultraviolets et infrarouges) qui peuvent brûler les yeux et la peau. Des étincelles jaillissent de la soudure.

• Utilisez toujours des lunettes de sécurité résistantes aux chocs et une protection auditive lorsque vous utilisez ce casque de soudage.
• N'utilisez pas ce casque lorsque vous travaillez avec ou à proximité d'explosifs ou de liquides corrosifs.
• Ne soudez pas en position haute lorsque vous utilisez ce casque.
• Inspectez fréquemment les lentilles automatiques. Remplacez

immédiatement toute lentille de protection ou lentille automatique rayée, fissurée ou piquée.

• Le bruit peut endommager l'ouïe.
• Le bruit provenant de certains processus ou équipements peut endommager l'audition.

- Portez une protection auditive homologuée si le niveau de bruit est élevé.

LIRE LES INSTRUCTIONS.

Lisez attentivement toutes les étiquettes et le manuel du propriétaire avant d'installer, d'utiliser ou d'entretenir l'appareil. Lisez les consignes de sécurité au début du manuel et dans chaque section.

• Utilisez uniquement des pièces de rechange d'origine du fabricant.
• Effectuez l'entretien et la réparation conformément aux manuels du propriétaire, aux normes de l'industrie et aux codes nationaux, étatiques et locaux.

LES FUMÉES ET LES GAZ peuvent être dangereux.

Le soudage produit des fumées et des gaz. Respirer ces fumées et ces gaz peut être dangereux pour la santé.

• Gardez la tête hors du contact avec les vapeurs. Ne les respirez pas.
• Si vous êtes à l'intérieur, ventilez la zone et/ou utilisez une ventilation forcée locale au niveau de l'arc pour éliminer les fumées et les gaz de soudage. Pour déterminer la ventilation adéquate, il est recommandé de prélever des échantillons afin de déterminer la composition et la quantité des fumées et des gaz auxquels le personnel est exposé.
• Si la ventilation est mauvaise, portez un respirateur à adduction d'air approuvé.
• Lisez et comprenez les fiches de données de sécurité (FDS) et les instructions du fabricant pour les adhésifs, les revêtements, les nettoyants, les consommables, les liquides de refroidissement, les dégraissants, les fluides et les métaux.
• Ne travaillez dans un espace confiné que s'il est bien ventilé ou en portant un respirateur à adduction d'air. Une personne de surveillance formée doit

toujours être présente à proximité. Les fumées et gaz de soudage peuvent déplacer l'air et abaisser le niveau d'oxygène, provoquant des blessures, voire la mort. Assurez-vous que l'air respirable est sain.

• Ne soudez pas à proximité d'opérations de dégraissage, de nettoyage ou de pulvérisation. La chaleur et les rayons de l'arc peuvent réagir avec les vapeurs et former des gaz hautement toxiques et irritants.
• Ne soudez pas sur des métaux revêtus, tels que l'acier galvanisé, plombé ou cadmié, sauf si le revêtement est retiré de la zone de soudure, si celle-ci est bien ventilée et si vous portez un respirateur à adduction d'air. Les revêtements et tous les métaux contenant ces éléments peuvent dégager des fumées toxiques en cas de soudage.

Avertissements concernant la proposition 65

Les équipements de soudage ou de coupage produisent des fumées ou gaz qui contiennent des produits chimiques connus pour l'État de Californie comme pouvant causer des malformations congénitales et, dans certains cas, le cancer. (Code de la santé et de la sécurité de Californie, article 252 et suivants)

Ce produit contient des substances chimiques, dont du plomb, reconnu par l'État de Californie comme pouvant causer le cancer, des anomalies congénitales et d'autres problèmes de reproduction. Se laver les mains après utilisation.

SPÉCIFICATIONS

Optique Classe	1/1/1/2
Affichage LCD Zone	93 x 43 mm ( 3,66 x 1,69 dan
Taille de la cartouche	110 x 90 mm ( 4,33 x 3,54 pou
UV/IR protection	UV/IR protection
Capteur d'arc	2
nuances de soudage variables	SOUDER Modèle Sombre État : NO .9-13/ Léger Éta NON .4
ombre Contrôle	réglage variable par externe bouton
contrôle de sensibilité	réglage variable par externe bouton
alimentation électrique	cellules solaires avec batterie assiste
Batterie	CR 203 Lithium (2 Requis)
Marche/Arrêt	Entièrement automatique
Lumière à Temps de commutatio sombre	1/ 25 000 s.
Sombre à Heure d'allumage de lumière	0,1 sec.- 1,0 seconde.
TIG Notation	DC ≥ 15 ampères ; CA ≥ 15 an
Température de fonctionnement	23 °F ~ 13°1 F (-5°C ~ 55°C)
température de stockage	-4 °F~ 158° F (-20°C ~ 70°C)

MODE D'EMPLOI

Commandes du casque

NON.	DESCRIPTION
1	Bouton de contrôle de l'ombre
2	Indicateur de basse tension
3	Bouton d'auto-test
4	Bouton de contrôle de sensibilité
5	Batterie au lithium
6	Bouton de contrôle du temps de retard
7	écran LCD
8	COUPE-Soudure
9	Censeur d'arc
10	Cellule solaire
11	filtre UV/IR

MODE D'EMPLOI

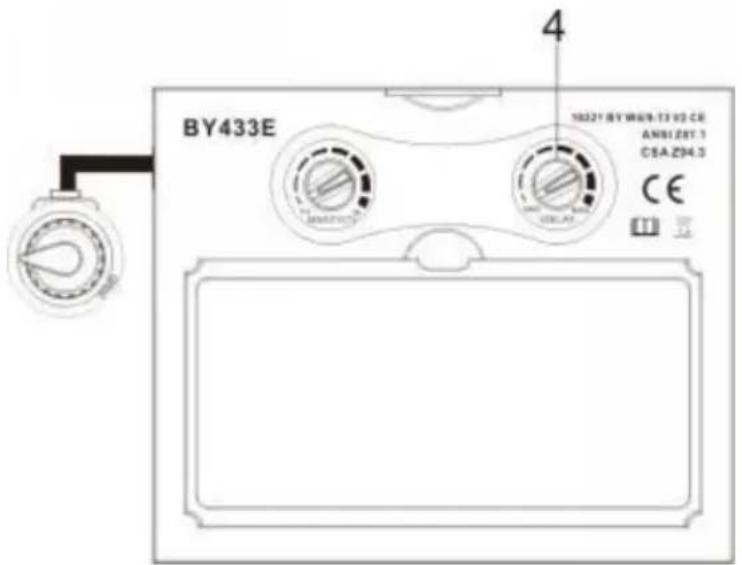

Lentille Contrôle du retard

1 Lentille Contrôle du retard

Le contrôle du retard de l'objectif est utilisé pour ajuster le temps que l'objectif met à passer à l'état clair après le soudage.

Le retard est particulièrement utile pour éliminer les rayons lumineux ultérieurs présents dans les applications à ampérage plus élevé où le bain de fusion reste

brillant momentanément après le soudage. Le retard de l'objectif s'ajuste de min (0,10 seconde) à max (1,0 seconde).

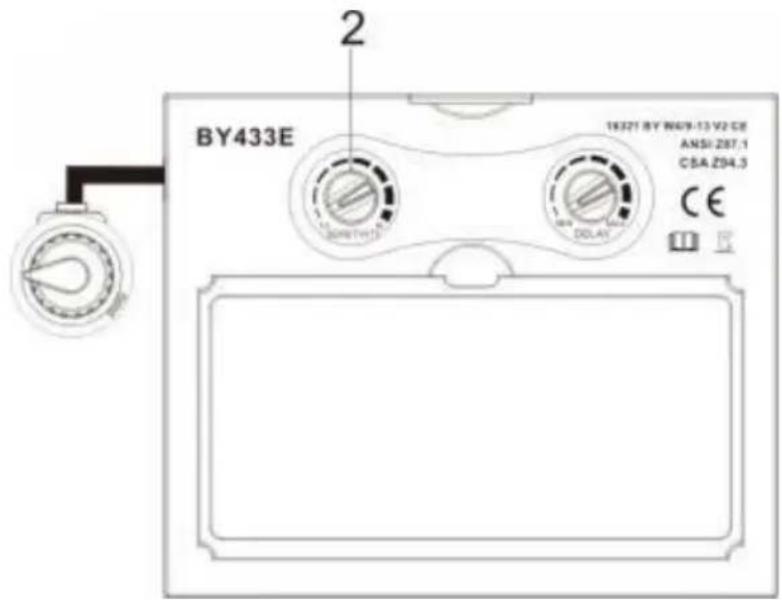

Contrôle de sensibilité

Appuyez sur le bouton « SENSIBILITÉ ». Il est sélectionné en fonction du processus de soudage et de la lumière ambiante. La sensibilité par défaut est moyenne.

1. Sélectionnez le minimum : Convient pour le soudage à ampérage élevé ou le soudage dans une lumière ambiante

intense (par exemple, en présence d'une lumière gênante provenant d'autres soudeurs à proximité).

1. Sélectionnez le maximum : Convient aux faibles ampérages de soudage, utilisé dans des conditions de lumière faible (par exemple, soudage de tuyaux où une partie de l'arc est masquée à la vue) et où l'arc de soudage devient stable (par exemple, soudage TIG).

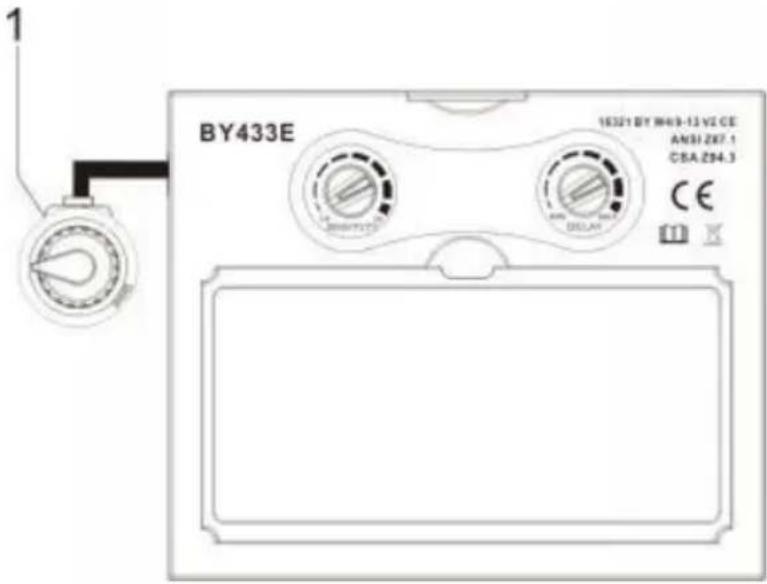

Contrôle de l'ombre variable

1. Contrôle d'ombrage variable : Utilisez la commande pour régler la teinte de la lentille à l'état obscurci. Consultez le tableau ci-dessous pour sélectionner le réglage de teinte approprié à votre procédé de soudage. Les plages de teintes pour chaque type de lentille sont indiquées. Les modes sont les suivants : Soudure : n° 9 - n° 13

Référence : ANSI Z49.1:2005 * Commencez par une teinte trop foncée pour voir la zone de soudure. Passez ensuite à une teinte plus claire qui donne une vue suffisante de la zone sans descendre en dessous du minimum.

Processus	Électrode Taille dans. (mm)	Courant d'arc dans Ampères	Minimum Protecteur Ombre Non.	Suggéré Ombre Non. (Confort)*
Arc métallique blindé Soudage (SMAW)	Moins de 3/32 (2 3/32-5/32 (2,4-4,0 5/32-1/4 (4,0-6,4) Plus que 1/4 (6,	Moins de 60 60-160 160-250 250-550	7 8 10 11	-- 10 12 14
Gaz Métal Soudage à l'arc (GMAW)		Moins de 60 60-160 160-250 250 500	7 10 10 10	-- 11 12 14
Noyau de flux Soudage à l'arc (FCAW)
Arc au tungstène gaz Soudage (TIC		Moins de 50 50-150 150 à 500	8 8 10	10 12 14
Air Carbon Découpe à l'arc(CAC-A)	Lumière Lourd	Moins de 50 500 à 1 00	10 11	12 14
Arc plasma Coupe (PAC)		Moins de 20	4	4
		20 à 40	5	5
		40 à 60	6	6
		60-80	8	8
		80-300	8	9
		300 à 400	9	12
		400 à 800	10	14
Soudage à l'arc plasma (PATTE)		Moins de 20	6
		20 à 100	8	6 à 8 10 1
		100-400 400	10	14
		800	11

RÉGLAGE DU CASQUE

RÉGLAGE DE LA TAILLE DE LA TÊTE : L'ÉTANCHÉITÉ DU CASQUE est réglée en tournant le bouton à cliquet à droite ou à gauche pour ajuster la taille de tête souhaitée. Ce bouton est situé à l'arrière du casque.

LE RÉGLAGE s'effectue en ajustant le confort puis en plaçant la sangle sous le guide et en enclenchant les broches dans les trous pour verrouiller solidement en place.

INCLINAISON : Le réglage de l'inclinaison se trouve sur le côté droit du casque. Desserrez le serre-tête droit. Appuyez sur le bouton de tension et poussez l'extrémité supérieure du levier de réglage vers l'extérieur jusqu'à ce que la butée du levier soit dégagée des encoches. Tournez ensuite le levier vers l'avant ou l'arrière jusqu'à la position d'inclinaison souhaitée. La butée s'enclenche automatiquement une fois relâchée, verrouillant le casque en position.

RÉGLAGE AVANT/ARRIÈRE : Règle la distance entre le visage de l'utilisateur et l'objectif. Ajustez en faisant glisser et en maintenant les capuchons à ressort vers l'extérieur tout en déplaçant le harnais dans l'une des quatre fentes. Une fois la distance souhaitée atteinte, relâchez le capuchon ; il reviendra en position de repos une fois l'adaptateur fixé dans l'une des quatre fentes.

REMARQUE : assurez-vous que les deux côtés sont positionnés de manière égale pour une orientation correcte.

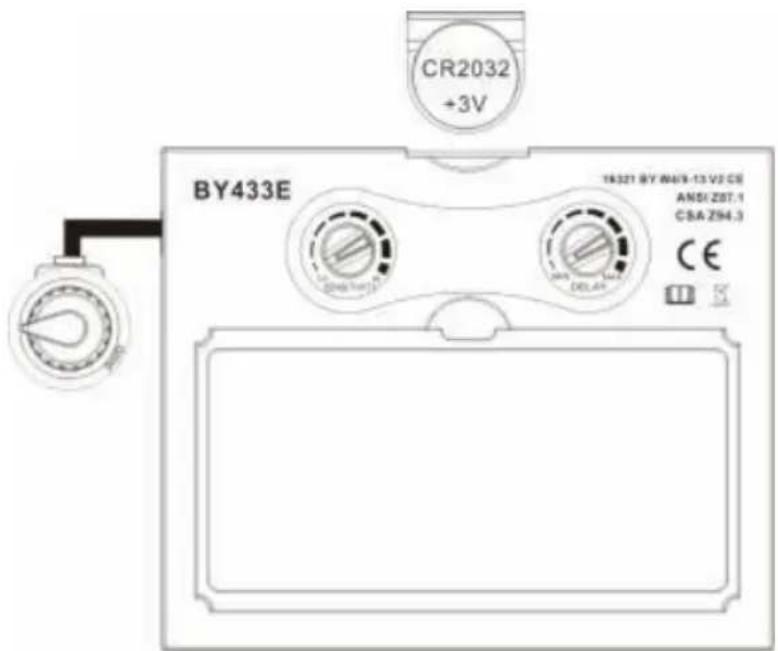

REMPLACEMENT DE LA BATTERIE

Cet ADF est alimenté par une batterie remplaçable et l'énergie solaire. La batterie est située dans le coin inférieur de la cartouche ADF. Remplacez la batterie lorsque le voyant « BATTERIE FAIBLE » s'allume.

Remplacez par des piles de type lithium CR2032 (2 requises) ou

équivalentes.

Assurez-vous que le côté positif (+) de la batterie est orienté vers le haut (l'intérieur du casque).

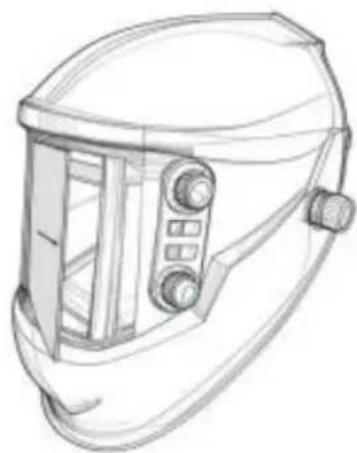

REMPLACEMENT DE LA CARTOUCHE ET DE LA LENTILLE

Avertissement : N'utilisez jamais la lentille à obscurcissement automatique sans que les protections intérieures et extérieures de la lentille soient correctement installées. Les projections de soudure endommageront la lentille à obscurcissement automatique et annuleront la garantie.

Couverture avant transparente de la lentille :

levier depuis la rainure

retirez le couvercle extérieur de la lentille en le faisant glisser et réinstallez-en un nouveau.

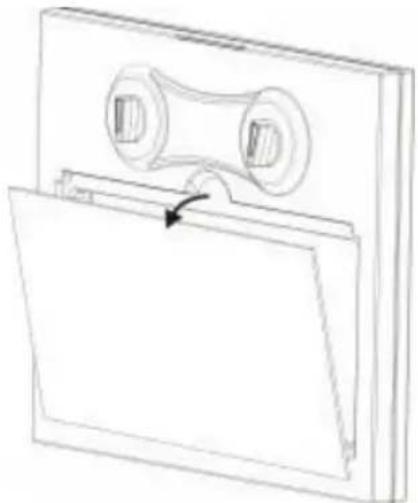

Remplacement de la lentille intérieure transparente

Attention : il y a un câble reliant la batterie et l'objectif. Veillez à ne pas le casser.

À l'intérieur Cache-objectif

Retirez le couvercle intérieur de la lentille en soulevant le couvercle de la rainure du joint et réinstallez-en un nouveau.

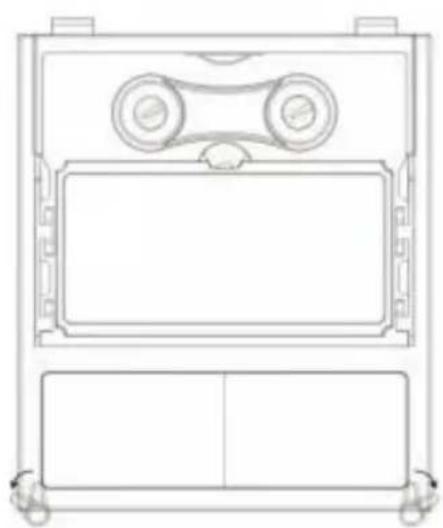

REMPLACEMENT DE LA CARTOUCHE ET DE LA LENTILLE

Changer la cartouche

Retirez le support ADF de la coque du casque. Voir les figures 1 et 2 pour le démontage. Fléchissez l'extrémité inférieure du support ADF permettant de retirer la cartouche ADF du cadre. Installez la nouvelle cartouche ADF dans le cadre conformément à la figure 3 ci-dessous. Assurez-vous que la cartouche ADF est bien en place, insérée correctement dans le support ADF comme illustré. Installez l'ensemble support ADF dans la coque du casque.

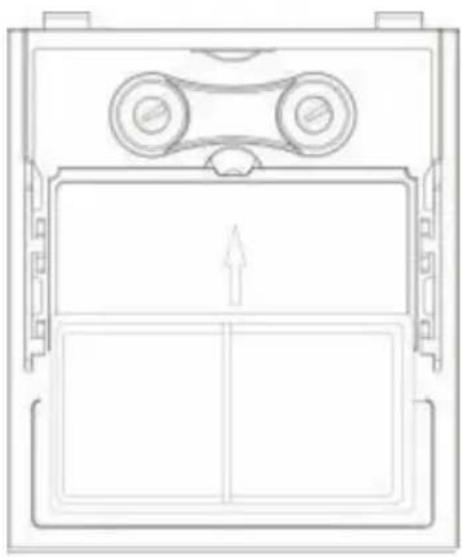

Installation d'une lentille grossissante de rechange

Faites simplement glisser la loupe dans le rail courbe situé sur les côtés du support ADF selon la figure 4. La cartouche doit être retirée du support ADF pour installer la lentille grossissante.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Difficile à voir à travers le filtre .	Devant couverture lentille sale .	Faire le ménage ou remplacer devant couverture lentille .
	Cartouche sale .	Nettoyez le Assombrissement automatique cartouche avec solution d'eau savonneuse et doux tissu .
Filtre fait pas s'assombrir lorsque arc es frappé .	sensibilité est ensemble aussi faible .	Ajustez la sensibilité selon vos besoins niveau.
	Devant couverture lentille sale .	Faire le ménage ou remplacer devant couverture lentille .
	Couverture avant lentille est endommagé	Vérifier pour fissuré ou piqué devant couverture lentille et remplacer comme requis .
	les capteurs sont bloqué ou solaire panneau es bloqué .	Faire bien sûr toi sont pas blocage les capteurs ou panneaux solaires avec ton bras ou autre obstacle alors qu soudage . Ajustez votre position afin que leapteurs peut voir le souder arc .
	Moudre Mode sélectionné .	Faire bien sûr approprié ombre est sélectionné .
	Est le changer sur 5-9/9-13 bloqué dans milieu .	Tourner le changer à le positio correcte .
Le filtre reste	sensibilité ensemble	Ajustez la sensibilité selon vos
sombre après avoir terminé un soudure .	aussi haut .	besoins niveau.
	Retard temps ensemble aussi haut .	Ajuster retard temps à requis niveau .
	Faible Batterie.	Remplacement batterie .
Filtre fait pas s'assombrir lorsque TEST bouton est poussé.	Faible batterie.	Remplacement batterie .
le DIRIGÉ volonté pas tourner après pressage bouton .	Brancher jack depuis filtre est pas complètement insérer ed	Retirer brancher jack port et réinsérer il dans le port .

AVERTISSEMENT ! L'opérateur doit cesser d'utiliser le masque de soudage à filtre auto-obscurcissant. Si les problèmes mentionnés ci-dessus ne peuvent être résolus, contactez immédiatement le revendeur.

ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit doit faire l'objet d'une collecte sélective dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires

marqués de ce symbole. Les produits ainsi marqués ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

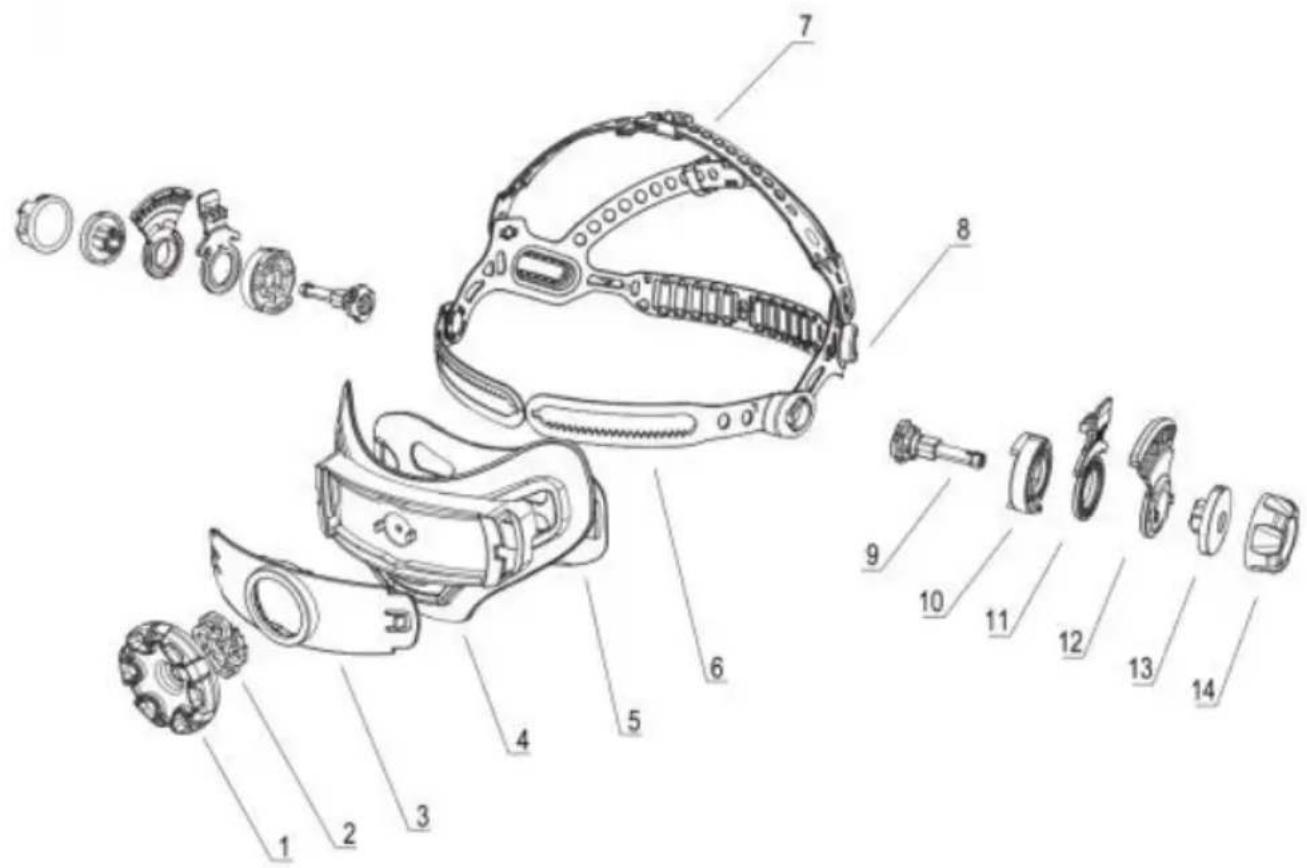

PIÈCES DE RECHANGE

NON .	PARTIE N0 .	DESCRIPTION	Qté
1	BY-010003	Devant Couverture Lentille	1
2	BY-010001	ADF	1
3	BY-010005	À l'intérieur Couverture Lentille	1
4	BY-010018	Cartouche Titulaire	1
5	BY-010019	Cartouche Bouton de support	2
6	BY-010002	Casque Coquille	1
7	BY-01002 5	Contrôle de l'ombre variable	1
8	BY-010014	Coiffures	1

Fabricant : Shanghai Muxin Muye Youxian Gongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD M 2122, Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
