Produkttyp	Självmörkande svetshjälm
Märke	Vevor
Modell	BY801E
LCD-visningsområde	100 × 80 mm
Patronstorlek	114 × 133 mm
UV/IR-skydd	Ja, inbyggt UV/IR-skydd
Bågsensorer	4 sensorer
Variabla nyanser	Svetsning: 9-13, Skärning: 5-9, Slipning: 4
Nyanskontroll	Variabel inställning med extern knapp
Känslighetskontroll	Variabel inställning med extern knapp
Strömförsörjning	Solceller med batteristöd (2 × CR2032)
Batteriindikator låg	Röd LED
På/Av	Helt automatisk
Omkopplingstid ljus → mörk	1/25 000 s
Omkopplingstid mörk → ljus	0,1 s till 1,0 s (justerbar)
TIG-klassificering	DC ≥ 5 A, AC ≥ 5 A
Driftstemperatur	-5 °C till +55 °C
Förvaringstemperatur	-20 °C till +70 °C
Driftlägen	Svetsning, Skärning, Slipning
Fördröjningsinställning	0,1 s till 1,0 s
Uppskattad vikt	Cirka 500 g
Uppskattade mått (skal)	Cirka 280 × 220 × 200 mm
Reservdelar tillgängliga	Främre lins, ADF-patron, inre lins, patronhållare, skal, huvudband, etc.
Säkerhetsstandarder	Överensstämmer med ANSI Z49.1, ANSI Z87.1
Avfallshantering	WEEE-direktiv 2012/19/EU - kasta inte med hushållsavfall

Vanliga frågor - BY801E Vevor

Hur byter man batteriet i Vevor BY801E-hjälmen?

Batteriet sitter i det nedre hörnet av ADF-patronen. Skruva loss facket och byt ut de två CR2032-batterierna med korrekt polaritet (+-sidan mot hjälmens insida). Använd återställningsknappen för att kontrollera funktionen.

Hur justerar man nyansen på det självmörkande filtret?

Använd nyanskontrollknappen (nr 1 på schemat) för att justera nyansen i svetsläge (nr 9 till 13) eller skärläge (nr 5 till 9). Se tabellen med rekommenderade nyanser i manualen för varje svetsprocess.

Vad gör jag om filtret inte mörknar när bågen startar?

Kontrollera känsligheten (KÄNSLIGHET-knappen): öka den vid behov. Rengör eller byt ut den främre linsluckan om den är smutsig. Se till att bågsensorerna inte blockeras av armen eller ett hinder. Om problemet kvarstår kan batteriet vara svagt.

Hur rengör man filtret och patronen?

Använd en mjuk trasa och en lösning med tvålvatten för att rengöra ADF-patronen. För skyddslinser, torka försiktigt eller byt ut om de är repade. Använd aldrig starka lösningsmedel.

Vilka svetslägen finns på BY801E?

Tre lägen: Svetsning (mörk båge nr 9-13), Skärning (nr 5-9) och Slipning (fast nr 4). Välj läge med lägesknappen på hjälmen.

Hur justerar man huvudbandet för bättre komfort?

Vrid på vredet baktill på hjälmen för att dra åt eller lossa. För lutningen, använd justeringsspaken på höger sida. Avståndet fram/bak justeras genom att skjuta fjäderkåporna i något av de fyra spåren.

Vad är livslängden på CR2032-batterierna?

Batteritiden beror på användningen. Batteriindikatorn för låg laddning tänds 2-3 dagar före fullständig urladdning. Byt batterier så snart som möjligt för att undvika funktionsfel.

Är hjälmen lämplig för TIG-svetsning med låg ström?

Ja, hjälmen är klassificerad för TIG från 5 A i lik- och växelström. För mycket låga strömmar, ställ in känsligheten på max och se till att sensorerna ser bågen väl.

Hur byter man den främre skyddslinsen?

Lyft försiktigt den yttre linsluckan med ett platt verktyg i spåret och ta bort den. Sätt i en ny lins genom att trycka fast tills den klickar på plats. Använd aldrig hjälmen utan skyddslins.

Vad gör jag om LED-lampan inte tänds när jag trycker på testknappen?

Kontrollera att filtrets jackkontakt är helt isatt i porten. Om den är felaktigt ansluten, dra ur den och sätt i den ordentligt. Om problemet kvarstår, byt batterier.

BRUKSANVISNING BY801E Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste du använda instruktionsmanualen noggrant.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

SÄKERHETSÅTGÄRDER FÖR SVETSHJÄLM

LÄS INNAN ANVÄNDNING

Skydda dig själv och andra från skador – läs, följ och spara dessa säkerhetsåtgärder och bruksanvisningar.

Symbol Användande

FARA! - Indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga skador. De möjliga farorna visas i de intilliggande symbolerna eller förklaras i texten.

Indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarlig skada. De möjliga farorna visas i angränsande symboler eller förklaras i texten.

OBS - Indikerar uttalanden som inte rör personskador.

Indikerar särskilda instruktioner.

Denna grupp av symboler betyder Varning!

Se upp! Risk för ELEKTRISKA STÖTAR, RÖRLIGA DELAR och HETA DELAR. Se symbolerna och relaterade instruktioner nedan för nödvändiga åtgärder för att undvika farorna.

Bågsvetsning Haza rds

Endast kvalificerade personer bör installera, använda, underhålla och reparera denna enhet.

BÅGSTRÅLAR kan bränna ögon och hud.

Bågstrålar från svetsprocessen producerar intensiva synliga och

osynliga (ultraviolett och infraröd) strålar som kan bränna ögon och hud. Gnistor flyger ut från svetsen.

• Använd en svetshjälm med lämpligt filter för att skydda ansikte och ögon när du svetsar eller tittar på (se ANSI Z49.1 och Z87.1 i säkerhetsstandarder diagram över färg och känslighet).
• Använd godkända skyddsglasögon med sidoskydd under hjälmen.
• Använd skyddsskärmar eller barriärer för att skydda andra från blixtar, bländning och gnistor; varna andra för att titta på ljusbågen.
• Använd kroppsskydd tillverkat av slitstarkt, flamskyddat material (läder, kraftig bomull, ull). Kroppsskydd inkluderar oljefria kläder såsom läderhandskar, kraftig skjorta, byxor utan manschetter, höga skor och keps.
• Innan svetsning, justera den automatiska mörkläggningslinsens känslighet så att den passar tillämpningen.
• Sluta svetsa omedelbart om den automatiskt nedbländande linsen inte mörknar när ljusbågen tänds. Se bruksanvisningen för mer information.

SVETSNING HJÄLMAR gör inte förse obegränsat öga, öra och ansikte skydd.

Bågstrålar från svetsprocessen producerar intensiv synlig och osynlig (ultraviolett och infraröd) strålning som kan bränna ögon och hud. Gnistor flyger ut från svetsen.

• Använd alltid slagtåliga skyddsglasögon eller skyddsglasögon och hörselskydd när du använder denna svetshjälm.
• Använd inte denna hjälm när du arbetar med eller i närheten av explosiva ämnen eller frätande vätskor.
• Svetsa inte upp huvudet när du använder hjälmen.
• Inspektera autolinsen ofta. Byt omedelbart ut repade, spruckna eller gropar på täcklinser eller autolinser.

● NOLS kan skada hörseln. - Buller från vissa processer eller utrustning kan skada hörseln. - Använd godkända hörselskydd om ljudnivån är hög.

LÄS INSTRUKTIONERNA.

Läs och följ alla etiketter och bruksanvisningen noggrant innan du installerar, använder eller utför service på enheten. Läs

säkerhetsinformationen i början av bruksanvisningen och i varje avsnitt.

• Använd endast originalreservdelar från tillverkaren.
• Utför underhåll och service enligt instruktionsböckerna, branschstandarder samt nationella, statliga och lokala föreskrifter.

ÅNGOR OCH GASER kan vara farliga.

Svetsning producerar rök och gaser. Att andas in dessa rök och gaser kan vara farligt för din hälsa.

• Håll huvudet borta från ångorna. Andas inte in ångorna.
• Om det är inomhus, ventilera området och/eller använd lokal forcerad ventilation vid bågen för att avlägsna svetsrök och gaser. Det rekommenderade sättet att fastställa tillräcklig ventilation är att ta prover för att fastställa sammansättningen och mängden av rök och gaser som personalen exponeras för.
• Om ventilationen är dålig, använd en godkänd luftförsörjande andningsmask.
• Läs och förstå säkerhetsdatabladen (SDS) och tillverkarens instruktioner för lim, beläggningar, rengöringsmedel, förbrukningsmaterial, kylmedel, avfettningsmedel, flussmedel och metaller.
• Arbeta endast i ett slutet utrymme om det är välventilerat, eller med en luftförsörjande andningsmask. Ha alltid en utbildad vakt i närheten. Svetsrök och gaser kan förtränga luft och sänka syrenivån och orsaka skada eller dödsfall. Se till att andningsluften är säker.
• Svetsa inte i närheten av avfettnings-, rengörings- eller sprutningsanläggningar. Värmen och strålarna från bågen kan reagera med ångor och bilda mycket giftiga och irriterande gaser.
• Svetsa inte på belagda metaller, såsom galvaniserat, bly- eller kadmiumpläterat stål, såvida inte beläggningen avlägsnas från svetsområdet, området är välventilerat och andningsskydd används. Beläggningarna och alla metaller som innehåller dessa ämnen kan avge giftiga ångor vid svetsning.

Varningar enligt Proposition 65

Svets- eller skärutrustning producerar ångor eller gaser som innehåller

kemikalier som är kända för att i delstaten Kalifornien orsaka fosterskador och i vissa fall cancer. (California Health & Safety Code Section 25249.5 ff.)

Denna produkt innehåller kemikalier, inklusive bly, som i delstaten Kalifornien är kända för att orsaka cancer, fosterskador eller andra

reproduktionsskador. Tvätta händerna efter användning.

SPECIFIKATIONER

Optisk klass	1/1/1/2
LCD-visningsområde	100 x 80 mm (3,94 x 3,15 tum)
Patronstorlek	114 x 133 mm (4,50 x 5,25 tum)
UV/IR-skydd	UV/IR-skydd
Bågsensor	4
variabla svetsfärger	SVETSA ModellMörkad Stat: NO.9-13/Ljus Stat: NO.4 CUT-modMörkad Stat: NO.5-9/Ljus Stat: NO.4 Grind ModLjusstatus: NR 4
skuggkontroll	variabel justering med extern ratt
känslighetskontroll	variabel justering med extern ratt
strömförsörjning	solceller med batteristöd
Varning för lågt batteri	Rött ljus
Batteri	CR203 litium (2 krävs)
Ström på/av	Helautomatisk
Omkopplingstid för ljus till mörker	1/25 000 sek.
Omkopplingstid för mörk till l	0,1 sek. - 1,0 sek.
TIG-klassning	DC ≥ 5 ampere; AC ≥ 5 ampere
Driftstemperatur	23 °F ~ 131 °F (-5 °C ~ 55 °C)
lagringstemperatur	-4 ° F ~ 158 ° F (-20 ° C ~ 70 ° C)

BRUKSANVISNING

Hjälmkontroller

INGA.	BESKRIVNING
1	Skärmkontrollknapp
2	Indikator för låg spänning
3	Självtestknapp
4	Känslighetskontrollknapp
5	Litiumbatteri
6	Kontrollknapp för fördröjningstid
7	LCD-skärm
8	CUT-Weld
9	Bågcensor
10	Solcell

BRUKSANVISNINGAR

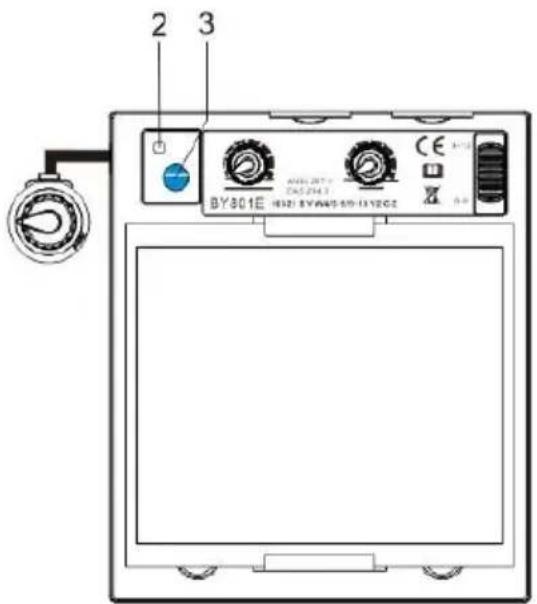

Återställningsknapp och indikator för låg batterinivå

1. Återställningsknapp: Tryck på återställningsknappen för att kontrollera om linsen fungerar korrekt. När du trycker på återställningsknappen ska linsen mörkna och återgå till det genomskinliga tillståndet. Använd inte hjälmen om linsen inte fungerar som beskrivet.
2. Indikator för lågt batteri: Indikatorn för låg batterinivå tänds när det återstår 2–3 dagars batteritid. Om batteriet är lågt, byt ut det mot CR2030 litiumbatterier.

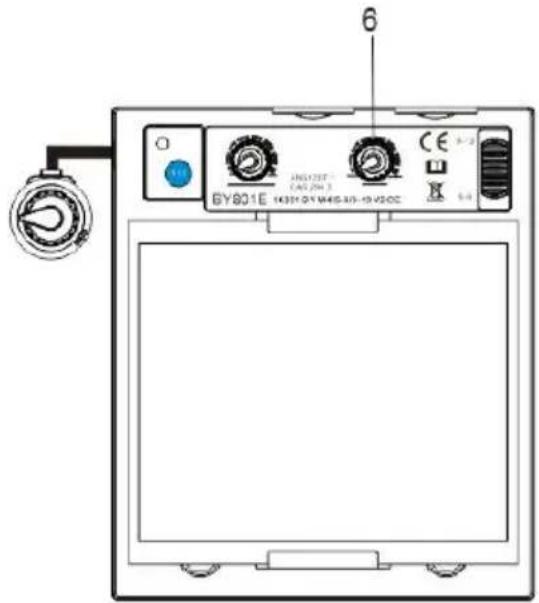

Linsfördröjningskontroll

1 Linsfördröjningskontroll Linsfördröjningskontrollen används för att justera tiden det tar för linsen att växla till klart läge efter svetsning.

Fördröjningen är särskilt användbar för att eliminera ljusa efterstrålningsförstärkningar i applikationer med högre strömstyrka där smältpölen förblir ljus en stund efter svetsning. Linsfördröjningen justeras från min. (0,10 sekunder) till max (1,0 sekund).

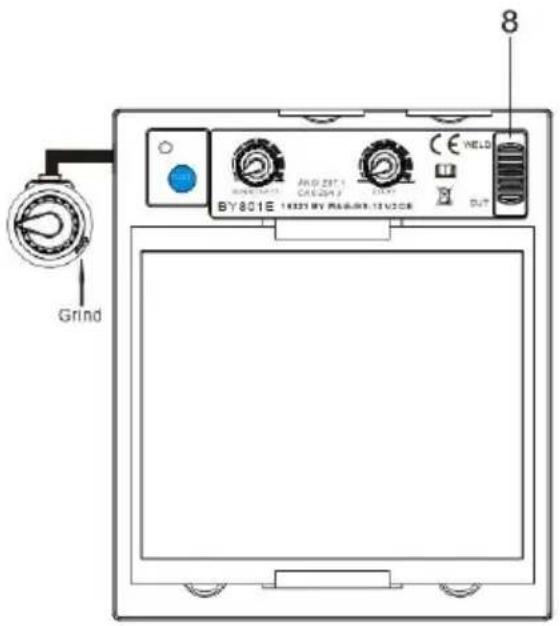

Lägeskontroll

Används för de flesta svetsapplikationer. I detta läget liränds när den optiskt känner av en svetsning en rc. Justera skugga, känslighet och fördröjningsinställningar som behövs.

2 Skära Läge

Används för skärande applikationer. I detta läge linsen vrids på när den avkänner optiskt en skärbåge. Justera inställningar för skugga, känslighet och fördröjning som behövs.

3 Malning Läge

Används för metallslipning. I detta läget lins ä fixerad i skuggan Nr 4. Inga linsjusteringar är

Känslighetskontroll

Tryck på knappen "KÄNSLIGHET". Den väljs utifrån svetsprocessen och omgivningens ljus. Standardkänsligheten är medium.

1. Välj minimum : Lämplig för svetsning med hög strömstyrka eller svetsning i starkt omgivningsljus (För exempel. det finns störande ljus från andra svetsar i närheten)
2. Välj maximalt : Lämplig för låg strömstyrka svetsning, användning i poolljusförhållanden (Till exempel. Rör svetsning där en del av ljusbågen är skymd) och där svetsbågen blir

stabil (till exempel TIG-svetsning).

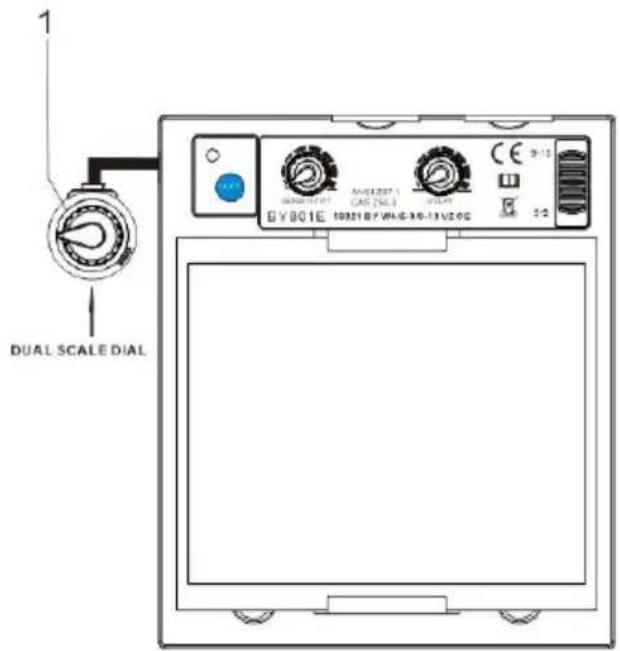

Variabel skuggkontroll

1 Variabel skuggkontroll

Använd reglaget för att justera linsens nyans i mörkt tillstånd. Använd tabellen nedan för att välja rätt nyanskontrollinställning baserat på din svetsprocess. Nyansintervallen för varje

läge är följande: Svetsning - Nr. 9 - Nr. 13, Skärning - Nr. 5 - Nr. 9

Referens: ANSI Z49.1:2005

Behandla	Elektrod Storlek i. (mm)	Bågström i Ampere	Minimum Skyddande Skugga Inga	Föreslagen Skugga Inga. (Bekvämlighet)*
Skärmad metallbåge Svetsning (SMAW)	Mindre än 3/32(2.4) 3/32-5/32(2,4-4,0)5/32-1/4(4,0-6,4) Mer än 1/4 (6,4)	Mindre än 660-160160-250250-550	781011	--101214
Gas MetallBågsvetsning(GMAW)Flussfylld kärnaBågsvetsning(FCAW)		Mindre än 660-160160-250250-500	7101010	--111214
GasvolframbågeSvetsning (TIG)		Mindre än 550–150150–500	8810	101214
LuftkolBågskärning(CAC-A)	Ljus Tung	Mindre än 50500–1000	1011	1214
PlasmabågeSkärning (PAC)		Mindre än 220–4040–6060–8080–300300–400400–800	45688910	456891214
Plasmabågsvetsning(TASS)		Mindre än 220–100100–400400–800	681011	6–8 10 12 14

Börja med en nyans som är för mörk för att svetszonen ska synas, och gå sedan vidare till en ljusare nyans som ger en tillräcklig sikt över svetszonen utan att minimivärdet underskrids.

JUSTERING AV HUVUDBONAD

JUSTERING AV HUVUDSTORLEK: HUVUDBONADENS TÄTHET justeras genom att vrida på spärrhakeknoppen till höger eller vänster för att justera efter önskad huvudstorlek. Denna knopp är belägen på baksidan av hjälmen.

JUSTERING görs genom att justera komforten, sedan placera remmen under guiden och knäppa den, med nålarna i hålen för att låsa säkert på plats.

LUTNING: Lutningsjustering är belägen på höger sida av hjälmen. Lossa rätt huvudspänningsknopp och tryck på den övre änden av justeringsspaken utåt tills spakens stoppflik rensar skårorna. Vrid sedan spaken framåt eller bakåt till önskad lutningsposition. Stoppet återaktiveras automatiskt när låset släpps för att placera hjälmen.

JUSTERING FRAM/BAK: Justerar avståndet mellan användarens ansikte och linsen. För att

justera, skjut och håll de fjäderbelastade locken uppåt medan du rör huvudbonaden till en av fyra slitsade platser. När önskat avstånd är uppnått, släpp locken och de kommer att återvända till sin vilande position, och adaptern är fastsatt i en av de fyra slitsarna.

NOTERA: Se till att båda sidor är lika placerade för korrekt orientering.

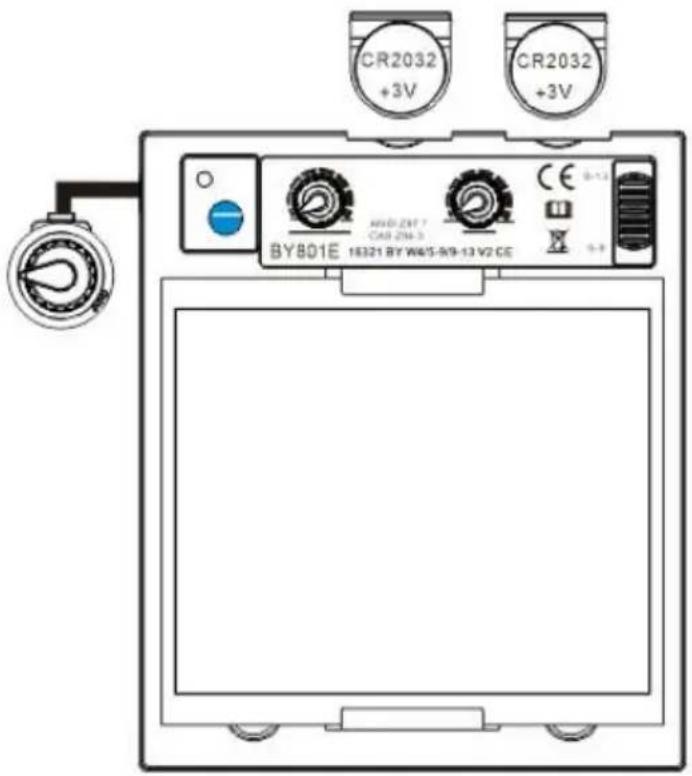

BYTE AV BATTERI

Denna ADM drivs av ett utbytbart batteri och solenergi. Batteriet sitter i det nedre hörnet av

ADM-kassetten. Byt batteri när lampan LÅG BATTERI tänds.

Byt ut mot CR2032 litiumbatterier (2 krävs) eller motsvarande.

Se till att batteriets positiva (+) sida är vänd uppåt (mot hjälmens insida).

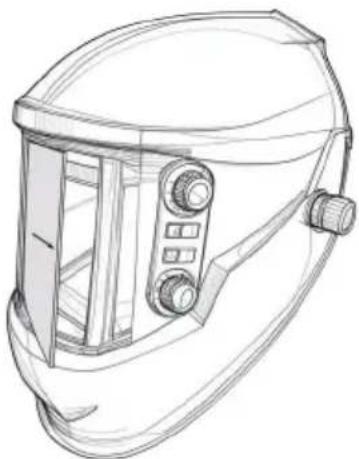

BYTE AV PATRON OCH LINS

Varning: Använd aldrig den automatiskt nedbländande linsen utan att de inre och yttre linsskydden är korrekt monterade. Svetsstänk skadar den automatiskt nedbländande linsen och upphäver garantin.

Främre genomskinligt skydd Lins:

Ta bort det yttre skyddsglaset genom att bända det ur spåret och sätt tillbaka ett nytt.

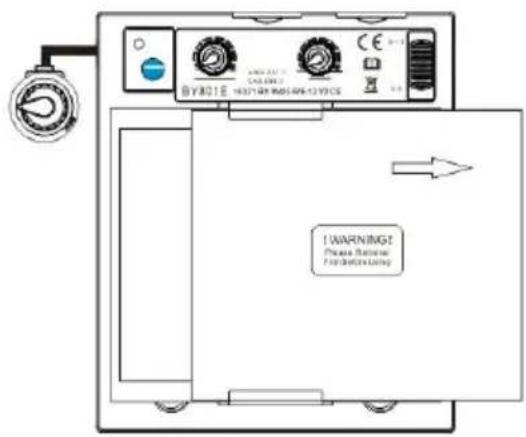

Ersättande inuti genomskinlig lins

Varning: Det finns en kabel som förbinder batteriet och objektivet. Var försiktig så att de inte går sönder.

Inuti Linsskydd

Ta bort det inre linsskyddet genom att bända loss skyddet från spåret i packningen och sätt tillbaka ett nytt.

BYTE AV PATRON OCH LINS

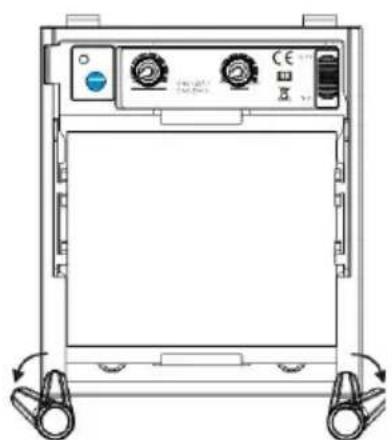

Ändra skuggan patron

Ta bort ADF-hållarenheten från hjälmskalet. Se figur 1 och figur 2 för borttag. Böj den nedre änden av ADF-hållaren så att ADF-kassetten kan tas bort från ramen. Installera den nya ADF-kassetten i ramen enligt figur 3 nedan. Se till att ADF-kassetten är korrekt isatt i ADF-hållaren som visas. Montera ADF-hållarenheten i hjälmskalet.

ramen. Installera den nya ADF-kassetten i ramen enligt figur 3 nedan. Se till ADF-kassetten är korrekt isatt i ADF-hållaren som visas. Montera ADF-hållarenheten i hjälmskalet.

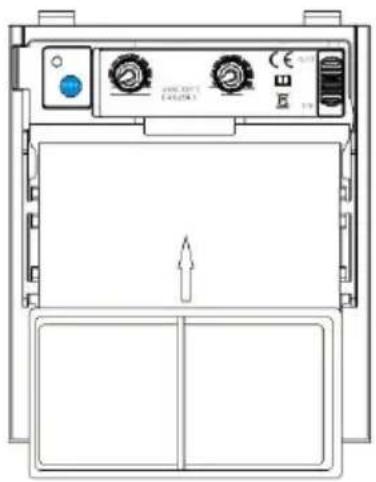

Installera en eftermarknadsenhet Förstoringsglas Lins

Skjut bara förstoringsglaset i den korta skenan som sitter på sidorna av ADF-hållaren enligt figur 4. Skugga Patronen måste tas bort från ADM-hållaren för att installera förstoringsglaset.

PROBLEM	MÖJLIG ORSAK	LÖSNING
Svår till se genom filtret .	Främre täcka lins smutsig .	Rena eller ersätta främre täcka lins .
	Patron smutsig .	Rengör Automatisk mörkning patron med tvållösning och mju tyg .
Filtrera gör inte mörkna när båge är slog .	känslighet är uppsättning för låg .	Justera känsligheten efter behov nivå.
	Främre täcka lins smutsig .	Rena eller ersätta främre täcka lins .
	Framsida lins är skadad.	Kontrollera för knäckt eller urkärnad främretäcka lins och ersätta som krä
	sensorer är blockerad eller sol- panel är blockerad .	Göra säker du är inte blockeri sensorerna eller solpanelerna med din ärm eller andra hinde medan svetsning . Justera din position så att att stensorer burk se de svetsa båge .
	Slipa Läge vald .	Göra säker rätt skugga är valo
	Är de växla på 5-9/9-fastnat i de mitten .	Sväng de växla till de korrekt position .
Filterresterna mörk efter att h slutfört en svetsa .	känslighet uppsättning för hög .	Justera känsligheten efter behov nivå.
	Dröjsmål tid uppsättnin för hög .	Justera dröjsmål tid till nödvänd nivå .
	Låg Batteri.	Ersättande batteri .
Filtrera gör inte mörkna när TESTA knapp är tryckt.	Låg batteri.	Ersättande batteri .
de LED-lampa vilja inte sväng på efter brådskande knapp .	Anslut domkraft från filtrera är inte he infoga utgåva	Ta bort plug - in domkraft har och sätt in igen det in i port

VARNING! Operatören måste sluta använda svetshjälmen med automatiskt mörkläggningsfilter omedelbart om ovannämnda problem inte kan åtgärdas. Kontakta återförsäljaren.

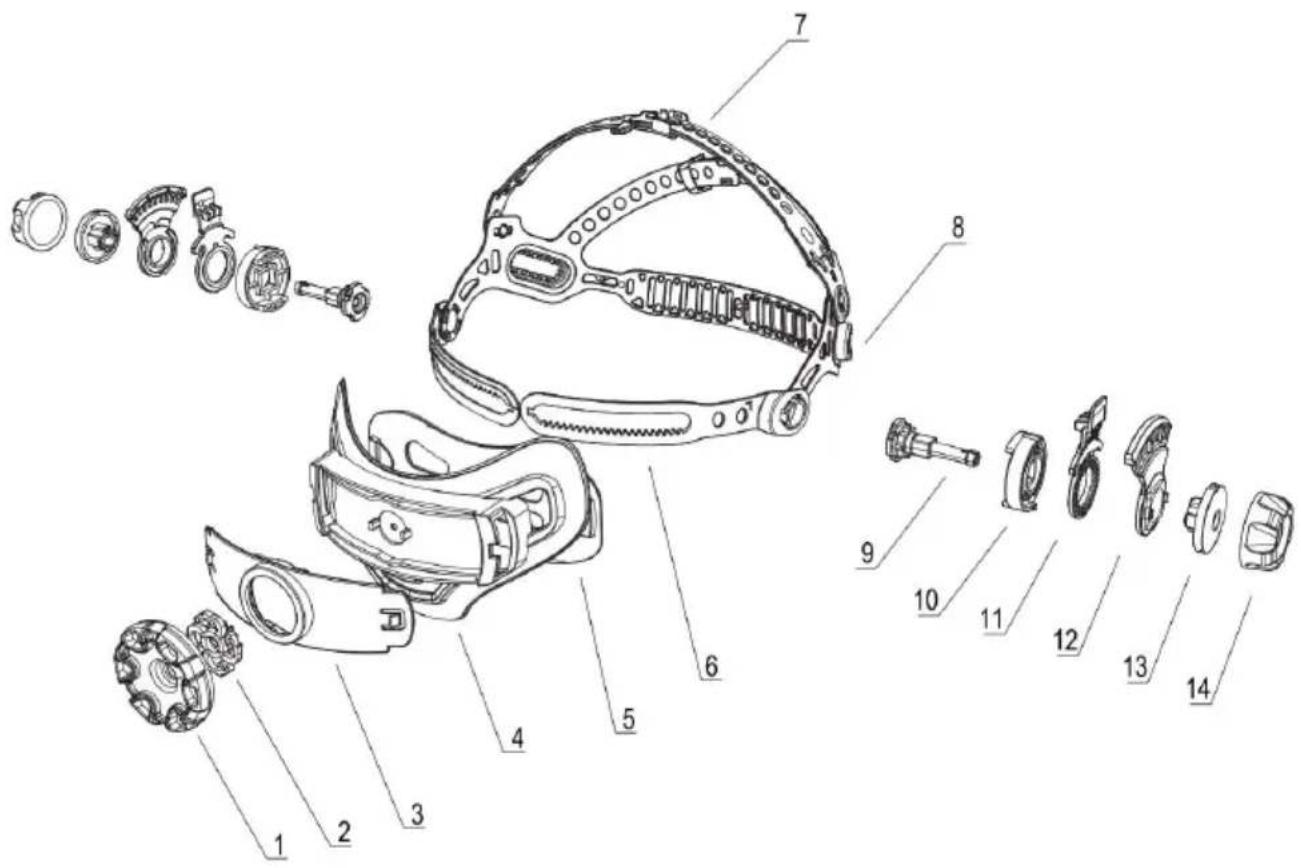

RESERVDELAR

INGA .	BESKRIVNING	INGA .	BESKRIVNING
1	Handhjulsväxel	8	Fästanordning
2	Drev	9	Hållare
3	Tillbaka omslag 1	10	Position - håll knapp -
4	Tillbaka omslag 2	11	Positionshållplatta
5	Redskap bar	12	Position - håll knapp -
6	Pilgrimsmusslor1	13	Mutter
7	Pilgrimsmusslor2	14

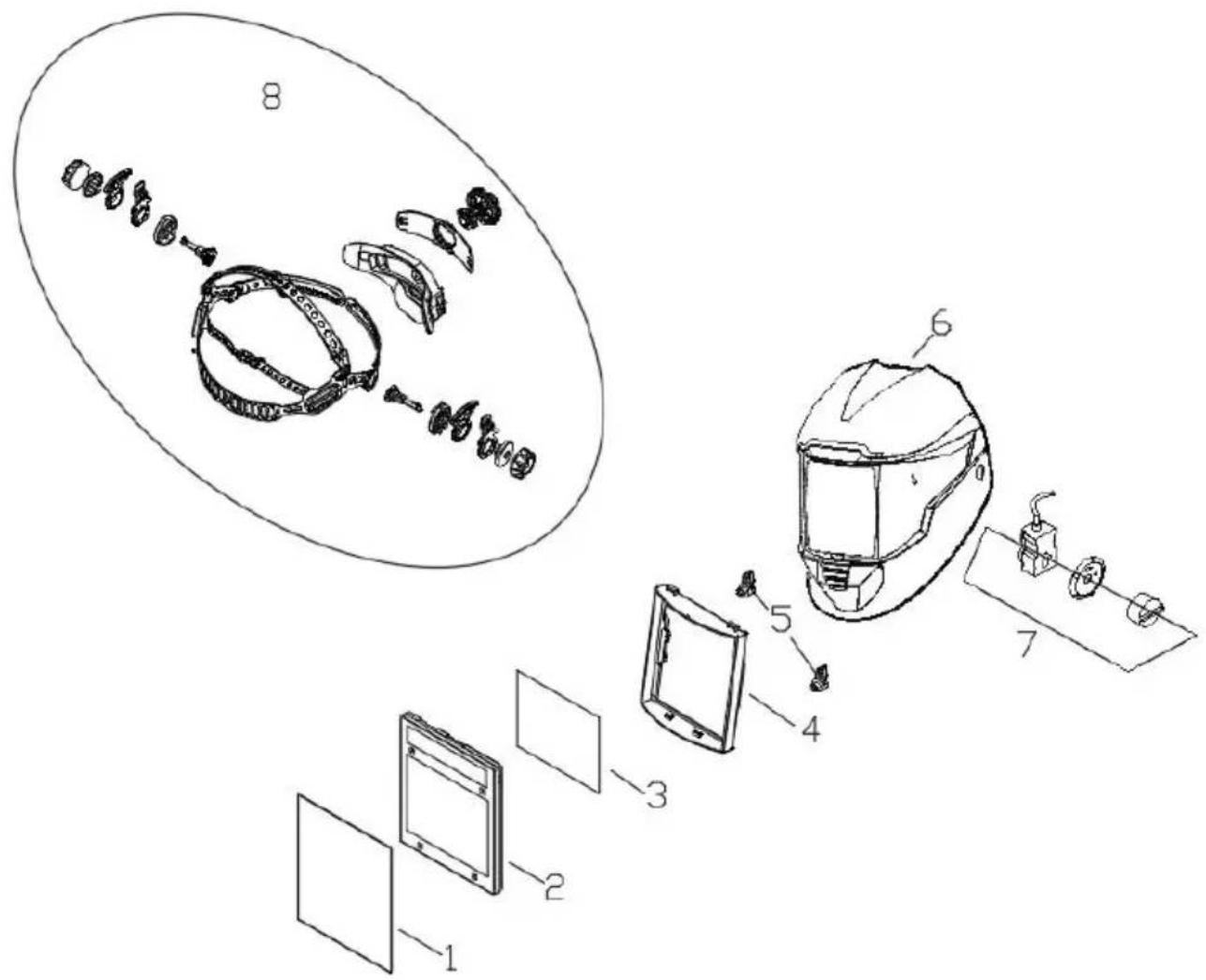

RESERVDELAR

INGA .	DEL NO .	BESKRIVNING	ANTAL
1	BY-010003	Främre Täcka Lins	1
2	BY-010001	ADM	1
3	BY-010005	Inuti Täcka Lins	1
4	BY-010018	Patron Hållare	1
5	BY-010019	Patron Hållarknopp	2
6	BY-010002	Hjälm Skal	1
7	BY-01002 5	Variabel skuggkontroll	1
8	BY-010014	Huvudbonad	1

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom

Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana ska inte kasseras med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

UK

REP
