BY801E - Equipo de protección personal Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Casco de soldadura de autooscurecimiento
Marca	Vevor
Modelo	BY801E
Área de visualización LCD	100 × 80 mm
Tamaño del cartucho	114 × 133 mm
Protección UV/IR	Sí, protección UV/IR integrada
Sensores de arco	4 sensores
Tonos variables	Soldadura: 9-13, Corte: 5-9, Esmerilado: 4
Control de tono	Ajuste variable mediante botón externo
Control de sensibilidad	Ajuste variable mediante botón externo
Alimentación eléctrica	Células solares con asistencia de pilas (2 × CR2032)
Indicador de batería baja	LED rojo
Encendido/Apagado	Totalmente automático
Tiempo de conmutación claro → oscuro	1/25 000 s
Tiempo de conmutación oscuro → claro	0,1 s a 1,0 s (ajustable)
Evaluación TIG	CC ≥ 5 A, CA ≥ 5 A
Temperatura de funcionamiento	-5 °C a +55 °C
Temperatura de almacenamiento	-20 °C a +70 °C
Modos de funcionamiento	Soldadura, Corte, Esmerilado
Ajuste de retardo	0,1 s a 1,0 s
Peso estimado	Aproximadamente 500 g
Dimensiones estimadas (carcasa)	Aproximadamente 280 × 220 × 200 mm
Piezas de repuesto disponibles	Lente frontal, cartucho ADF, lente interior, soporte de cartucho, carcasa, arnés para la cabeza, etc.
Normas de seguridad	Cumple con ANSI Z49.1, ANSI Z87.1
Eliminación	Directiva RAEE 2012/19/UE - no desechar con la basura doméstica

Preguntas frecuentes - BY801E Vevor

¿Cómo reemplazar la batería del casco Vevor BY801E?

La batería se encuentra en la esquina inferior del cartucho ADF. Desatornille el compartimento y reemplace las dos pilas CR2032 respetando la polaridad (lado + hacia el interior del casco). Utilice el botón de reinicio para verificar el correcto funcionamiento.

¿Cómo ajustar el tono del filtro autooscurecible?

Utilice el botón de control de sombra (N.º 1 en el diagrama) para ajustar el tono en modo Soldadura (N.º 9 a 13) o Corte (N.º 5 a 9). Consulte la tabla de tonos recomendados en el manual para cada procedimiento de soldadura.

¿Qué hacer si el filtro no se oscurece al encender el arco?

Verifique la sensibilidad (botón SENSIBILIDAD): auméntela si es necesario. Limpie o reemplace la cubierta de la lente frontal si está sucia. Asegúrese de que los sensores de arco no estén obstruidos por su brazo o un obstáculo. Si el problema persiste, la batería puede estar baja.

¿Cómo limpiar el filtro y el cartucho?

Use un paño suave y una solución de agua jabonosa para limpiar el cartucho ADF. Para las lentes de protección, limpie suavemente o reemplace si están rayadas. Nunca use solventes agresivos.

¿Qué modos de soldadura están disponibles en el BY801E?

Tres modos: Soldadura (arco oscuro N.º 9-13), Corte (N.º 5-9) y Esmerilado (fijo en N.º 4). Seleccione el modo con el botón de modo en el casco.

¿Cómo ajustar el arnés para la cabeza para mayor comodidad?

Gire la rueda ubicada en la parte trasera del casco para apretar o aflojar. Para la inclinación, use la palanca de ajuste en el lado derecho. La distancia adelante/atrás se ajusta deslizando las tapas de resorte en una de las cuatro ranuras.

¿Cuál es la vida útil de las pilas CR2032?

La autonomía depende del uso. El indicador de batería baja se enciende 2 a 3 días antes del agotamiento total. Reemplace las pilas lo antes posible para evitar cualquier mal funcionamiento.

¿El casco es adecuado para soldadura TIG de bajo amperaje?

Sí, el casco está clasificado para TIG a partir de 5 A en corriente continua y alterna. Para amperajes muy bajos, ajuste la sensibilidad al máximo y asegúrese de que los sensores vean bien el arco.

¿Cómo reemplazar la lente de protección frontal?

Levante suavemente la cubierta exterior de la lente con una herramienta plana en la ranura, luego retírela. Inserte una nueva lente empujando firmemente hasta que encaje. Nunca use el casco sin la lente de protección.

¿Qué hacer si el LED no se enciende cuando presiono el botón de prueba?

Verifique que el conector jack del filtro esté completamente insertado en el puerto. Si está mal conectado, desconéctelo y vuelva a conectarlo firmemente. Si el problema persiste, reemplace las pilas.

MANUAL DE USUARIO BY801E Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software de nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA:

Lea este material antes de usar este producto. De lo contrario, podría sufrir lesiones graves.

PRECAUCIONES DE SEGURIDAD DEL CASCO DE SOLDADURA

LEA ANTES DE USAR

Protéjase y proteja a los demás de lesiones: lea, siga y guarde estas importantes precauciones de seguridad e instrucciones de

funcionamiento.

Símbolo Uso

¡PELIGRO! - Indica una situación peligrosa que, de no evitarse, provocará la muerte o lesiones graves. Los posibles peligros se muestran en los símbolos adjuntos o se explican en el texto.

Indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves. Los posibles peligros se muestran en los símbolos adjuntos o se explican en el texto.

AVISO - Indica declaraciones no relacionadas con lesiones personales.

Indica instrucciones especiales.

Este grupo de símbolos significa ¡Advertencia!

¡Precaución! Riesgo de DESCARGA ELÉCTRICA, PIEZAS MÓVILES y PIEZAS CALIENTES. Consulte los símbolos e instrucciones relacionadas a continuación para saber qué hacer y evitar estos peligros.

Peligros de la soldadura por arco

Solo las personas calificadas deberían instalar, operar, mantener y

reparar esta unidad.

LOS RAYOS DE ARCO pueden quemar los ojos y la piel.

Los rayos de arco del proceso de soldadura producen intensos rayos visibles e invisibles (ultravioleta e infrarrojo) que pueden quemar los ojos y la piel. Se desprenden chispas de la soldadura.

• Use un casco de soldadura con un filtro de tono adecuado para proteger la cara y los ojos al soldar o vigilar (consulte las normas ANSI Z49.1 y las normas de seguridad). Consulte las tablas de tonos y sensibilidad.
• Use gafas de seguridad homologadas con protectores laterales debajo del casco.
• Utilice pantallas o barreras protectoras para proteger a otras personas de destellos, resplandores y chispas; advierta a los demás que no miren el arco.
• Use protección corporal de material duradero e ignífugo (cuero, algodón grueso, lana). La protección corporal incluye ropa sin aceite, como guantes de cuero, camisa gruesa, pantalones sin dobladillo, zapatos altos y gorra.
• Antes de soldar, ajuste la sensibilidad de la lente de oscurecimiento automático para satisfacer la aplicación.
• Deje de soldar inmediatamente si la lente de oscurecimiento automático no se oscurece al conectar el arco. Consulte el Manual del usuario para obtener más información.

Los cascos de soldadura no proporcionan protección ilimitada para los ojos, oídos y rostro.

Los rayos de arco del proceso de soldadura producen rayos intensos visibles e invisibles (ultravioleta e infrarrojo) que pueden quemar los ojos y la piel. Saltan chispas fuera de la soldadura.

• Utilice gafas o antiparras de seguridad resistentes a los impactos y protección para los oídos en todo momento cuando utilice este casco de soldadura.
• No utilice este casco mientras trabaja con explosivos o líquidos corrosivos cerca de ellos.
• No suelde en posición vertical mientras utiliza este casco.
• Inspeccione la lente automática con frecuencia. Reemplace inmediatamente cualquier lente de cubierta o lente automática rayada, agrietada o picada.

- El ruido puede dañar la audición.

• El ruido de algunos procesos o equipos puede dañar la audición.
• Utilice protección auditiva aprobada si el nivel de ruido es alto.

LEA LAS INSTRUCCIONES.

Lea y siga atentamente todas las etiquetas y el Manual del propietario antes de instalar, operar o realizar mantenimiento a la unidad. Lea la información de seguridad al principio del manual y en cada sección.

• Utilice únicamente piezas de repuesto originales del fabricante.
• Realice el mantenimiento y el servicio de acuerdo con los manuales del propietario, los estándares de la industria y los códigos nacionales, estatales y locales.

LOS HUMOS Y GASES pueden ser peligrosos.

La soldadura produce humos y gases. Respirarlos puede ser perjudicial para la salud.

• Mantenga la cabeza alejada de los vapores. No los inhale.
• Si está en el interior, ventile el área y/o utilice ventilación forzada local en el arco para eliminar los humos y gases de soldadura. La forma recomendada de determinar una ventilación adecuada es tomar muestras para determinar la composición y la cantidad de humos y gases a los que está expuesto el personal.
• Si la ventilación es deficiente, utilice un respirador con suministro de aire aprobado.
• Lea y comprenda las Hojas de datos de seguridad (HDS) y las instrucciones del fabricante para adhesivos, revestimientos, limpiadores, consumibles, refrigerantes, desengrasantes, fundentes y metales.
• Trabaje en espacios confinados solo si están bien ventilados o usando un respirador con suministro de aire. Siempre tenga cerca a un vigilante capacitado. Los humos y gases de soldadura pueden desplazar el aire y reducir el nivel de oxígeno, causando lesiones o la muerte. Asegúrese de que el aire respirable sea seguro.
• No suelde cerca de operaciones de desengrase, limpieza o pulverización. El calor y los rayos del arco pueden reaccionar con los vapores y formar

altamente tóxicos e irritantes.

- No suelde sobre metales recubiertos, como acero galvanizado, con plomo o cadmiado, a menos que se haya retirado el recubrimiento de la zona de soldadura, esta esté bien ventilada y se utilice un respirador con suministro de aire. Los recubrimientos y cualquier metal que contenga estos elementos pueden emitir humos tóxicos al soldarse.

Advertencias sobre la Proposición 65

Los equipos de soldadura o corte producen humos o gases que contienen sustancias químicas que se sabe que el Estado de California considera causa defectos de nacimiento y, en algunos casos, cáncer. (Código de

Salud y Seguridad de California, Sección 25249.5 y siguientes).

Este producto contiene sustancias químicas, incluido el plomo, que el estado de California reconoce como causantes de cáncer, defectos

congénitos u otros daños reproductivos. Lávese las manos después de usar.

Clase óptica	1/1/1/2
Área de visualización de LCI	100 x 80 mm (3,94 x 3,15 pulgadas)
Tamaño del cartucho	114 x 133 mm (4,50 x 5,25 pulgadas)
Protección UV/IR	Protección UV/IR
Sensor de arco	4
tonos de soldadura variables	SOLDAR ModeloOscurecido Estado: NO.9-13/Luz Estado: Modelo CUT N.° 4Oscurecido Estado: NO.5-9/Luz Estado: NO.4 G ModeloEstado de la luz: N.° 4
Control de sombras	Ajuste variable mediante perilla externa
Control de sensibilidad	Ajuste variable mediante perilla externa
fuente de alimentación	células solares con asistencia de batería
Advertencia de batería baja	Luz roja
Batería	CR203 Litio (se requieren 2)
Encendido/Apagado	Completamente automático
Tiempo de cambio de luz a oscuridad	1/25.000 seg.
Tiempo de cambio de oscuro claro	0,1 seg.- 1,0 seg .
Clasificación TIG	CC ≥ 5 amperios; CA ≥ 5 amperios
Temperatura de funcionamiento	23。F ~ 131。F (-5。C ~ 55。C )
Temperatura de almacenamiento	-4 ° F ~ 158 ° F (-20 ° C ~ 70 ° C)

NO.	DESCRIPCIÓN
1	Perilla de control de sombra
2	Indicador de bajo voltaje
3	Botón de autoprueba
4	Perilla de control de sensibilidad
5	batería de litio
6	Perilla de control del tiempo de retardo
7	Pantalla LCD
8	Corte-Soldadura
9	Censor de arco
10	Célula solar
11	Filtro UV/IR

Botón de reinicio e indicador de batería baja

1. Botón de reinicio: Presione el botón de reinicio para comprobar si la lente funciona correctamente. Al presionarlo, la lente debería oscurecerse y volver a su estado transparente. No use el casco si la lente no funciona como se describe.
2. Indicador de batería baja: El indicador de batería baja se enciende cuando quedan de 2 a 3 días de vida útil de la batería. Cuando la carga de la batería está baja, reemplácela con baterías de litio CR2030.

Control de retardo de la lente

1. Control de retardo de lente

El control de retardo de la lente se utiliza para ajustar el tiempo que tarda la lente en cambiar al estado transparente después de la soldadura.

El retardo es particularmente útil para eliminar los rayos brillantes presentes en aplicaciones de mayor amperaje, donde el charco fundido permanece brillante momentáneamente después de la soldadura. El retardo de la lente se ajusta

desde el mínimo hasta el máximo (0,10 segundos) hasta máximo (1,0 segundos).

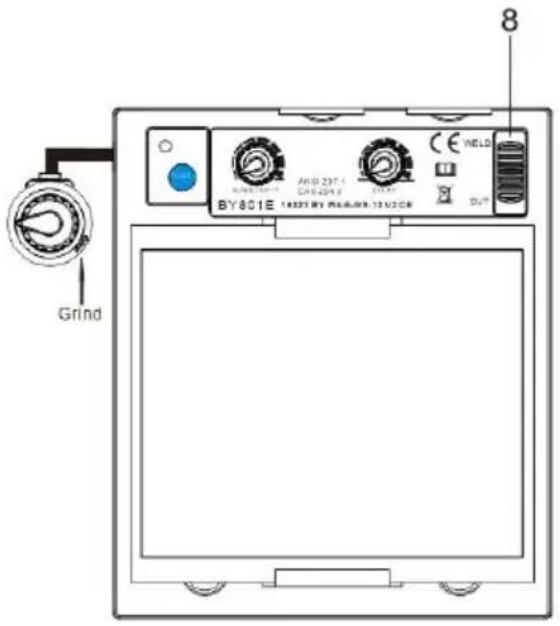

Control de modo

1. Modo Soldadura

Se utiliza para la mayoría de aplicaciones de soldadura. En este modo, el 150 se enciende cuando detecta ópticamente una soldadura. Ajuste la sombra, los ajustes de sensibilidad y retardo como sea necesario.

2. Modo Corte

Se utiliza para aplicaciones de corte. En este modo, la lente se oscurece cuando detecta ópticamente un arco de corte. Ajuste los ajustes de tono, sensibilidad y retardo como sea necesario.

3. Modo Pulido

Se utiliza para aplicaciones de pulido de metales. En este modo, la lente tiene la sombra N° 4. No son posibles ajustes de lente.

Control de sensibilidad

Presione el botón “SENSIBILIDAD”. Se selecciona según el proceso de soldadura y la luz ambiental; la sensibilidad predeterminada es media.

1. Seleccione mínimo: Adecuado para soldadura de alto amperaje o soldadura en luz ambiental brillante (por ejemplo, hay luz molesta proveniente de la proximidad de otro soldador).
2. Seleccione máximo: adecuado para bajo amperaje.

Soldadura, uso en condiciones de iluminación

de piscinas. (Por ejemplo, tubo soldadura donde parte del arco queda oculta a la vista) y donde el arco de soldadura se vuelve estable (por ejemplo, soldadura TIG).

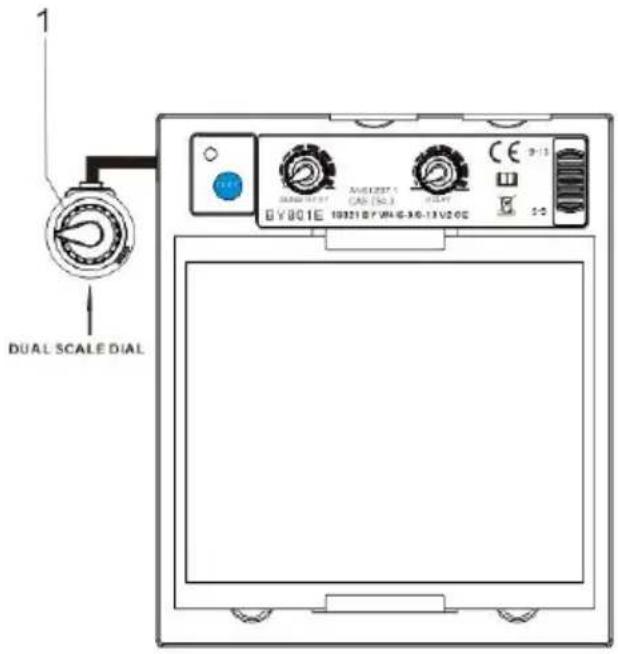

Control de sombra variable

1 control de sombra variable

Utilice el control para ajustar el tono de la lente en estado oscuro. Utilice la tabla a continuación para seleccionar el ajuste de tono adecuado según su proceso de soldadura. Los rangos de tono para cada lente...

Los modos son los siguientes:

Soldadura - N° 9 - N° 13 Corte

- N° 5 - N° 9

Referencia: ANSI Z49.1:2005

Proceso	Electrodo Tamañen. (milímetros)	Corriente de arco en Amperios	Mínimo Protector Sombra No.	Sugerido Sombra No. (Comodidad)*
Arco metálico blindado Soldadura (SMAW)	Menos de 3/32(2.4) 3/32-5/32(2,4-4,0) 5/32-1/4(4,0-6,4) Más que 1/4 (6.4)	Menos de 6060-160160-250250-550	781011	--101214
Gas Metal Soldadura por arc (GMAW)		Menos de 6060-160160-250250-500	7101010	--111214
Núcleo fundente Soldadura por arc (FCAW)
Arco de tungsten con gas Soldadur (TIG)		Menos de 50	8	10
		50-150	8	12
		150-500	10	14
Carbono de aire Corte por arco (CAC-A)	Luz Pesado	Menos de 50	10	12
		500-1000	11	14
Arco de plasma Corte (PAC)		Menos de 20	4	4
		20-40	5	5
		40-60	6	6
		60-80	8	8
		80-300	8	9
		300-400	9	12
		400-800	10	14
Soldadura por ar de plasma (PATA)		Menos de 20	6
		20-100	8	6-8 10 12
		100-400	10	14
		400-800	11

- Comience con un tono demasiado oscuro para ver la zona de soldadura. Luego, vaya a un tono más claro que dé una visión suficiente de la zona de soldadura sin bajar del mínimo.

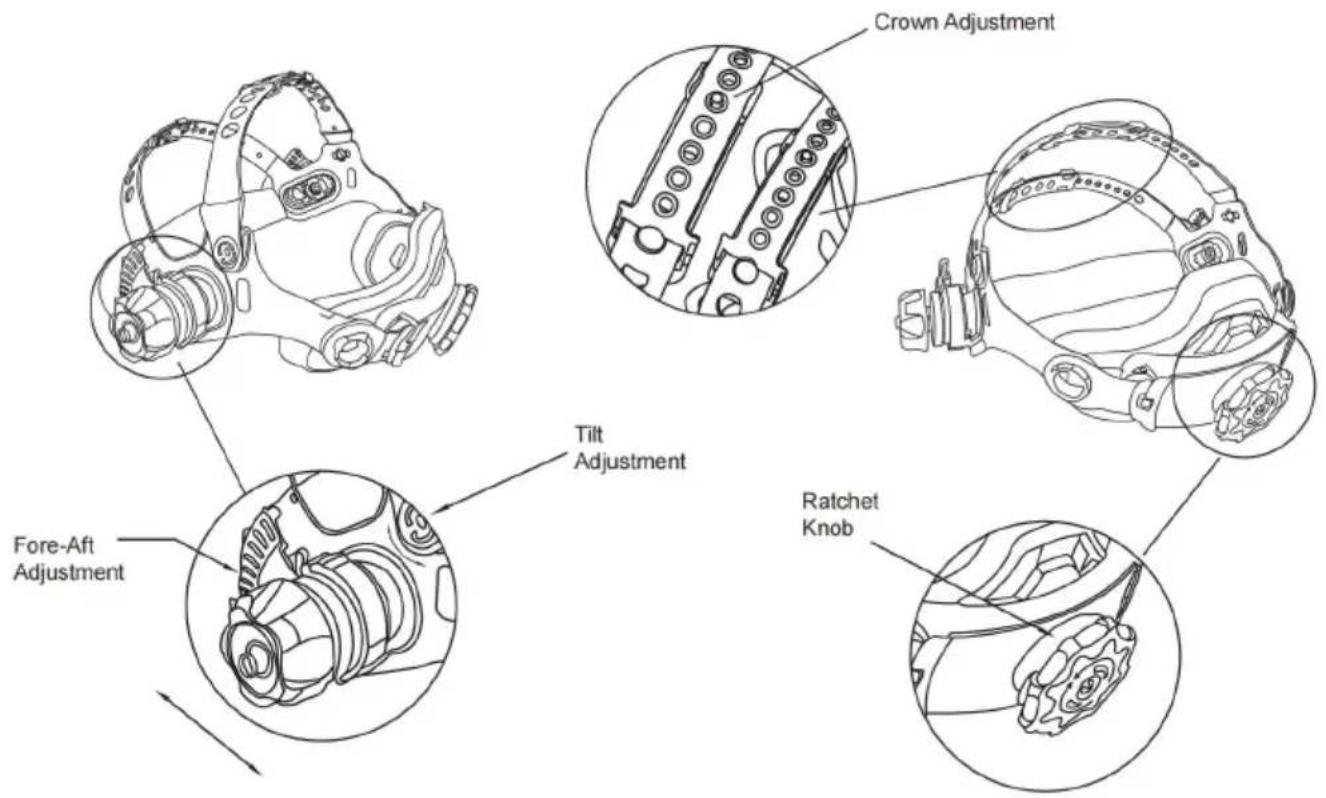

AJUSTE TOCADOR

AJUSTE DEL TAMAÑO DE LA CABEZA: El ajuste de la cabeza se realiza girando la perilla de trinquete hacia la derecha o hacia la izquierda para ajustar el tamaño de cabeza deseado. Esta perilla está situada en la parte trasera del casco.

El ajuste se realiza ajustando la comodidad, luego colocando la correa debajo de la guía y encajando las patas en los agujeros para bloquear con seguridad en su lugar.

INCLINACIÓN: El ajuste de inclinación está ubicado en el lado derecho del casco. Afloje la perilla de tensión bien tocada

y empuje el extremo superior de la palanca de ajuste exterior. La palanca de detención libera las muescas. Luego gire la palanca hacia adelante o hacia atrás a la posición de inclinación deseada. El tope se activará nuevamente automáticamente cuando se suelte el bloqueo, fijando el casco en posición.

AJUSTE ADELANTE/ATRÁS: Ajusta la distancia entre la cara del usuario y la lente.

Para ajustar, deslice y sujete las tapas con resorte hacia arriba mientras mueve el tocado a una de las cuatro ubicaciones de ranura. Una vez que la distancia se haya logrado, suelte la tapa y volverá a su posición de reposo, asegurando que el adaptador esté asegurado en una de las cuatro ranuras.

NOTA: Asegúrese de que ambos lados estén igualmente posicionados para una orientación adecuada.

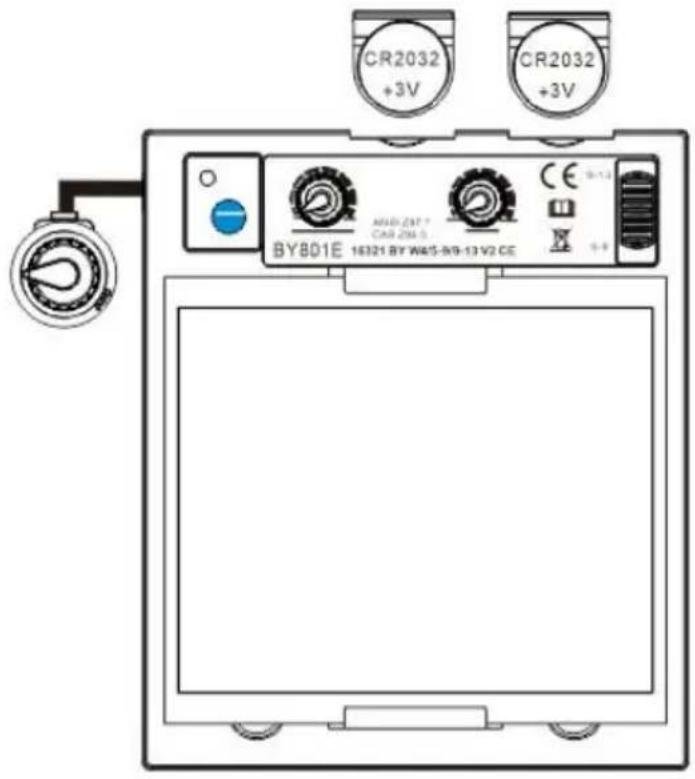

REEMPLAZO DE LA BATERÍA

Este ADF funciona con una batería reemplazable y energía solar. La batería se encuentra en la esquina inferior del cartucho del ADF.

Reemplace la batería cuando se encienda el indicador de BATERÍA BAJA.

Reemplace con baterías de litio tipo CR2032 (se requieren 2) o equivalentes.

Asegúrese de que el lado positivo (+) de la batería esté orientado hacia arriba (hacia el interior del

casco).

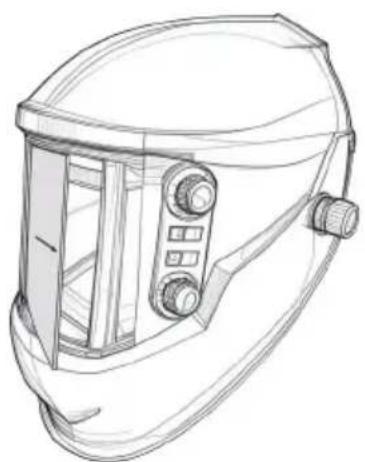

REEMPLAZO DE CARTUCHO Y LENTE

Advertencia: Nunca utilice la lente de oscurecimiento automático sin que las cubiertas interna y externa de lente estén correctamente instaladas. Las salpicaduras de soldadura dañarán la lente de oscurecimiento automático y anularán la garantía.

Cubierta frontal transparente Lente:

Retire la cubierta exterior de la lente haciendo palanca en la ranura y vuelva a instalar una nueva.

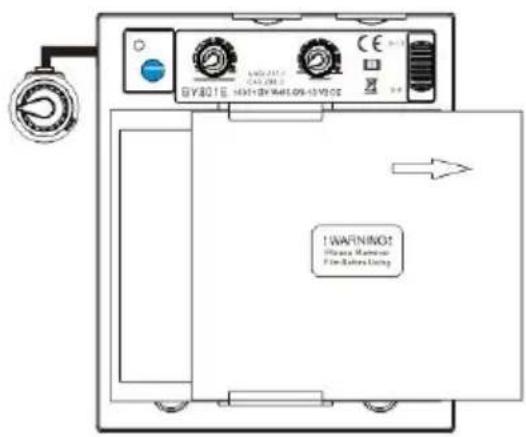

Reemplazo lente transparente interior

Advertencia: Hay un cable que conecta la batería y la lente. Tenga cuidado de no romperlo.

Adentro Tapa de lente

Retire la cubierta interior de la lente haciendo palanca en la ranura de la junta y vuelva a instalar una nueva.

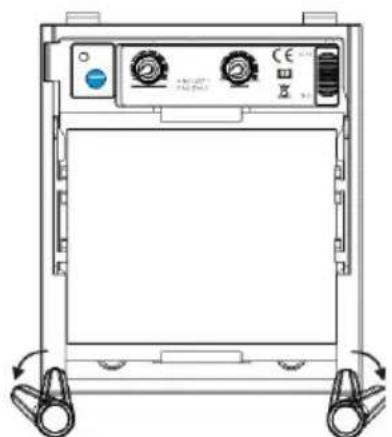

REEMPLAZO DE CARTUCHO Y LENTE

cambia la sombra cartucho

Retire el conjunto del soporte del ADF de la carcasa del casco. Consulte las figuras 1 y 2 para ver el desmontaje. Flexione el extremo inferior del soporte del ADF para permitir la extracción del cartucho del ADF del marco. Instale el cartucho del ADF en el marco según la figura 3 a continuación. Asegúrese de que el cartucho del ADF esté insertado en el soporte del ADF correctamente con muestra. Instale el conjunto del soporte del ADF en la carcasa del casco.

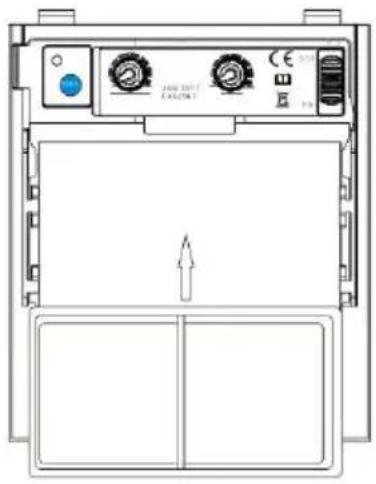

Instalación de un producto de posventa Aumentador Lente

Figura 4

Simplemente deslice la lente de aumento en el riel corto ubicado a los lados del soporte del ADF según la Figura 4. Es necesario retirar el cartucho del soporte del ADF para instalar la lente de aumento.

PROBLEMAS COMUNES Y RECORDATORIOS

PROBLEMA	POSIBLE CAUSA	SOLUCIÓN
Difícil a ver a través del filtro	Frente cubrir lente sucio .	Limpio o reemplazar frente cub lente .
	Cartucho sucio .	Limpiar el Oscurecimiento automático cartucho consolución de agua jabonosa y suave paño .
Filtrar hace no oscurecerse cuando arco es golpeado .	sensibilidad es colocar también bajo .	Ajuste la sensibilidad según se necesario nivel.
	Frente cubrir lente sucio .	Limpio o reemplazar frente cub lente .
	Portada lente está dañado	Controlar para agrietado o deshuesado frente cubrir lente y reemplazar como requerido .
	Los sensores son obstruido o solar panel es bloqueado .	Hacer seguro tú son no bloque los sensores o paneles solares con su brazo o otro obstáculo mientras soldadura . Ajuste su posición para que eso sensores poder ver el soldar arco .
	Moler Modo seleccionado .	Hacer seguro adecuado sombra es seleccionado .
	Es el cambiar en 5-9/9-13 atascado en medio .	Doblar el cambiar a el posición correcta
Restos de filtro oscuro después de completar a soldadura .	sensibilidad colocar también alto .	Ajuste la sensibilidad según se necesario nivel.
	Demora tiempo colocar también alto .	Ajustar demora tiempo a requerido nivel .
	Bajo Batería.	Reemplazo batería .
Filtrar hace no oscurecerse cuando PRUEBA botón es	Bajo batería.	Reemplazo batería .
empujado.
el CONDUJO voluntad no doblar después prensado botón	Enchufar Jacobo de filtrar es no completamente insertar ed	Eliminar enchufar Jacobo puerto y vuelva a insertar él E puerto .

¡ADVERTENCIA! El operador debe dejar de usar el casco de soldadura con de oscurecimiento automático. Si no se pueden solucionar los problemas mencionados, contacte inmediatamente con el distribuidor.

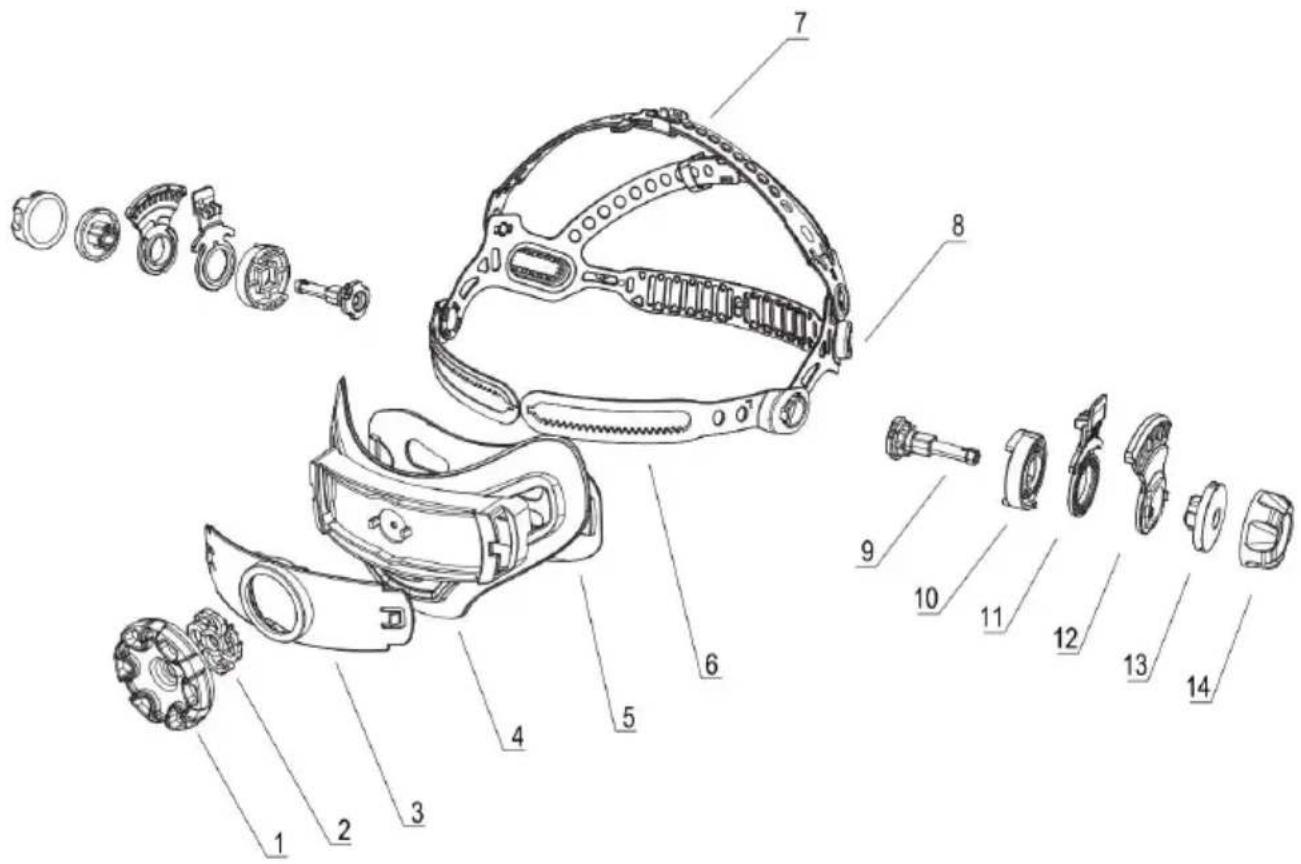

PIEZAS DE REPUESTO

NO.	DESCRIPCIÓN	NO.	DESCRIPCIÓN
1	Engranaje de rueda manual	8	Cierre
2	Piñón	9	Anticipo
3	Atrás portada 1	10	Posición - mantener botón -1
4	Atrás cubierta 2	11	Placa de retención de posición
5	Engranaje bar	12	Posición - mantener botón -2
6	Vieiras1	13	Tuerca
7	Vieiras2	14

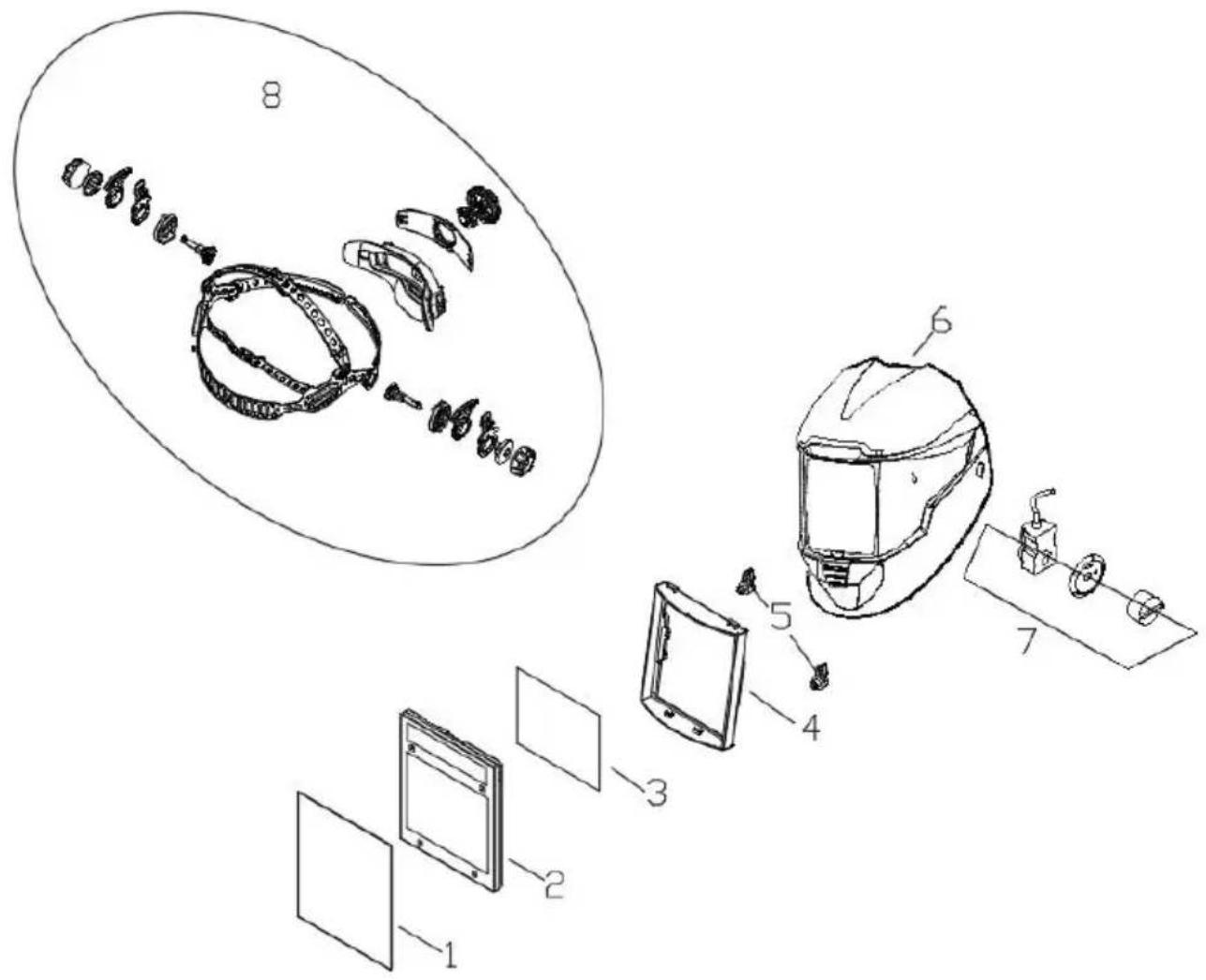

PIEZAS DE REPUESTO

NO.	PARTE NO .	DESCRIPCIÓN	CANTIDAD
1	BY-010003	Frente Cubrir Lente	1
2	BY-010001	ADF	1
3	BY-010005	Adentro Cubrir Lente	1
4	BY-010018	Cartucho Titular	1
5	BY-010019	Cartucho Perilla de soporte	2
6	BY-010002	Casco Caparazón	1
7	BY-01002 5	Control de sombra variable	1
8	BY-010014	Sombrero	1

ELIMINACIÓN CORRECTA

Este producto está sujeto a la Directiva europea 2012/19/UE. El símbolo de un contenedor de basura tachado indica que el producto requiere recogida selectiva en la Unión Europea. Esto aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados con este símbolo no pueden desecharse con la basura doméstica normal, sino que deben llevarse a un punto limpio para el reciclaje de aparatos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP
