MODE D'EMPLOI 20185-AC Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
POIGNÉES À BOUTON
MODÈLE : 19985-SN / 20185-AC / 20185-10B
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

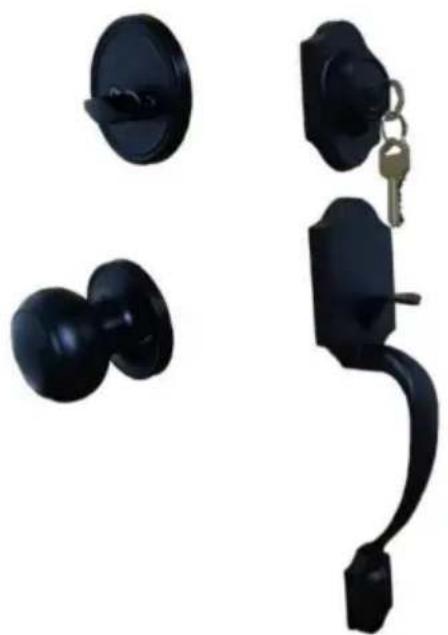

POIGNÉES À BOUTON
MODÈLE : 19985-SN / 20185-AC / 20185-10B

REMARQUE : l'illustration est fournie à titre d'illustration uniquement. Veuillez vous référer à la couleur que vous avez achetée.
BESOIN D'AIDE? CONTACTEZ-NOUS!
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
CONSIGNES DE SÉCURITÉ
-
Ce produit contient de petites pièces. En cas d'ingestion, il peut présenter un risque d'étouffement. Danger. Gardez ces petites pièces hors de portée des enfants!
-
Lisez, comprenez et suivez les instructions du fabricant de votre outil électrique. consignes de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant assemblage et mise en marche de l'outil électrique. Gardez toujours les mains, visage, cheveux, vêtements amples et corps à une distance sécuritaire des broches et outils de coupe. Maintenez toujours fermement les poignées des outils pendant leur fonctionnement. Débranchez toujours l'appareil de la source d'alimentation avant de régler les outils électriques.
MODÈLE ET PARAMÈTRES
| 20185-AC 20185-10B19985-SNModèle | |||
| Couleur | Nickel satiné | Cuivre antique noir | mat |
| Porte applicableÉpaisseur | 1-3/8"~1-3/4" | ||
| Longueur du loquet | 2-3/8" et 2-3/4" | ||
| Rangée de pas (poignée de porte) | 7-11/16"-8-13/16" | ||
SCHÉMA DE STRUCTURE ET COMPOSANTS
4
3
7
2A
11
9
5 6
10
2B
8
1
13
12
Non.
Nom et quantité
Non.
Nom et quantité
1
Poignée avant x 1
2A
Loquet A x 1
2B
Loquet inférieur x 1
3
Cylindre x 1
4
Rosace de pêne dormant x 1
5
Gâche x 1
6
Bouton arrière x 1
7
Gâche x 1
8
Boîte de frappe x 1
9
Vis x 8
10
Broche x 1
11
Clé de porte x 3
12
Rondelle x 1
13
Manuel d'utilisation x 1
INSTALLATION

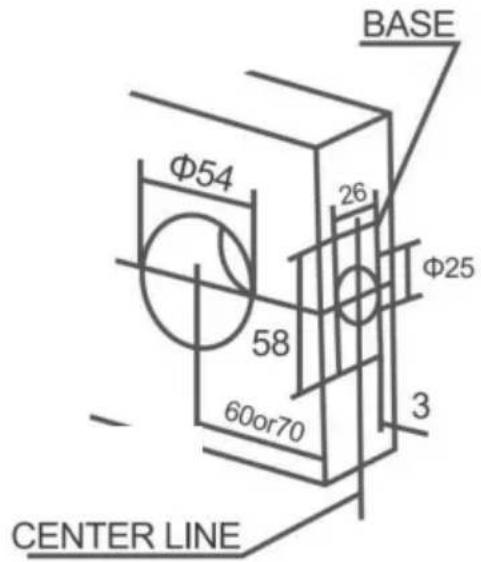

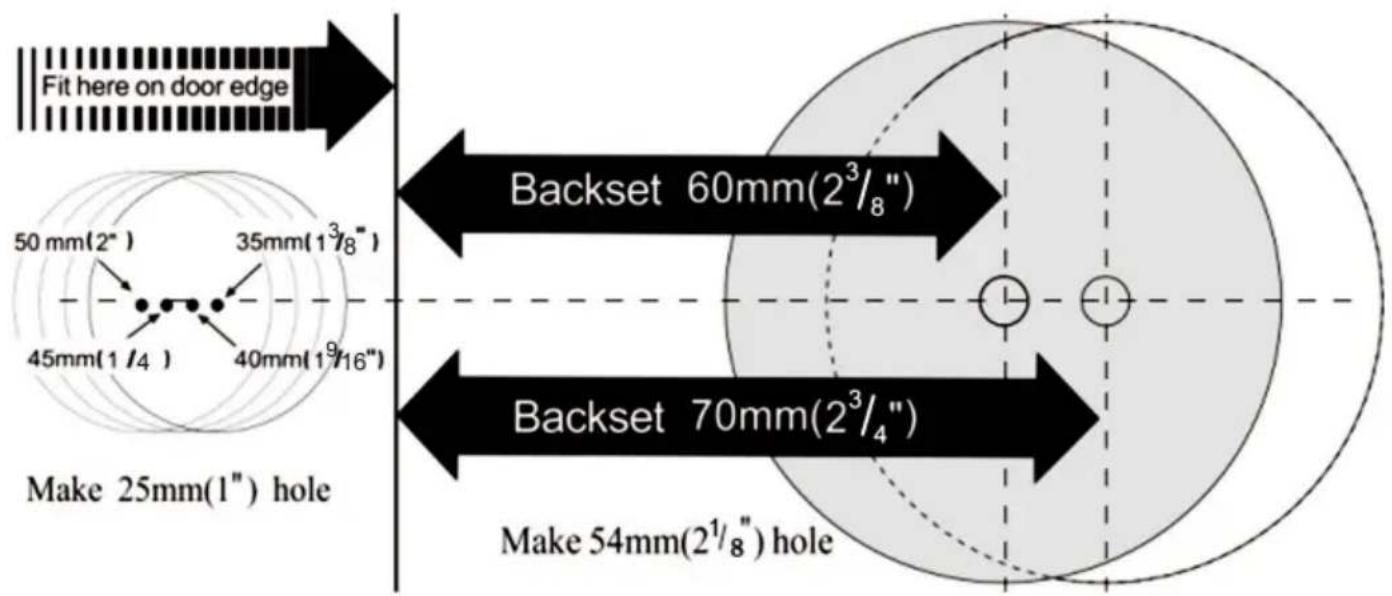

- MARQUEZ LA PORTE ET PERCEZ LES TROUS (Veuillez vous référer au schéma d'ouverture ci-joint.)
B : Percez les trous de Φ54 mm et Φ25 mm à travers la porte.
C : Découpez une base de 58x26x3mm.
- INSTALLER LE LOQUET
Selon l'emplacement des trous de verrouillage, ajustez le loquet à 60 mm ou 70 mm.

REMARQUE : la came est poussée complètement vers la droite pour un recul de 70 mm. (Pendant le réglage, gardez toujours deux dents de la came vers l'avant.)

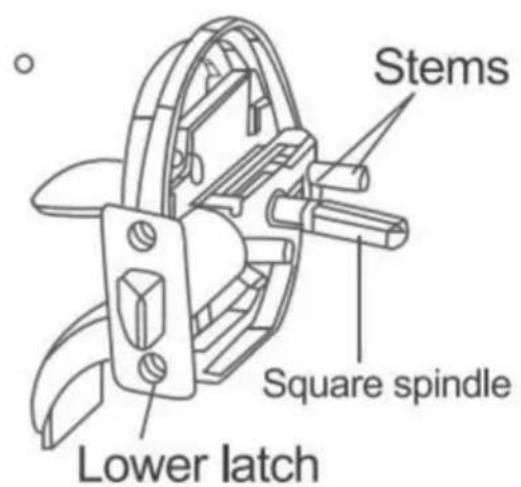

- INSTALLER LE MÉCANISME DE POIGNÉE EXTÉRIEURE
Placez la poignée avant avec les tiges et la tige carrée dans le loquet comme indiqué. Appuyez fermement contre la façade de la porte.

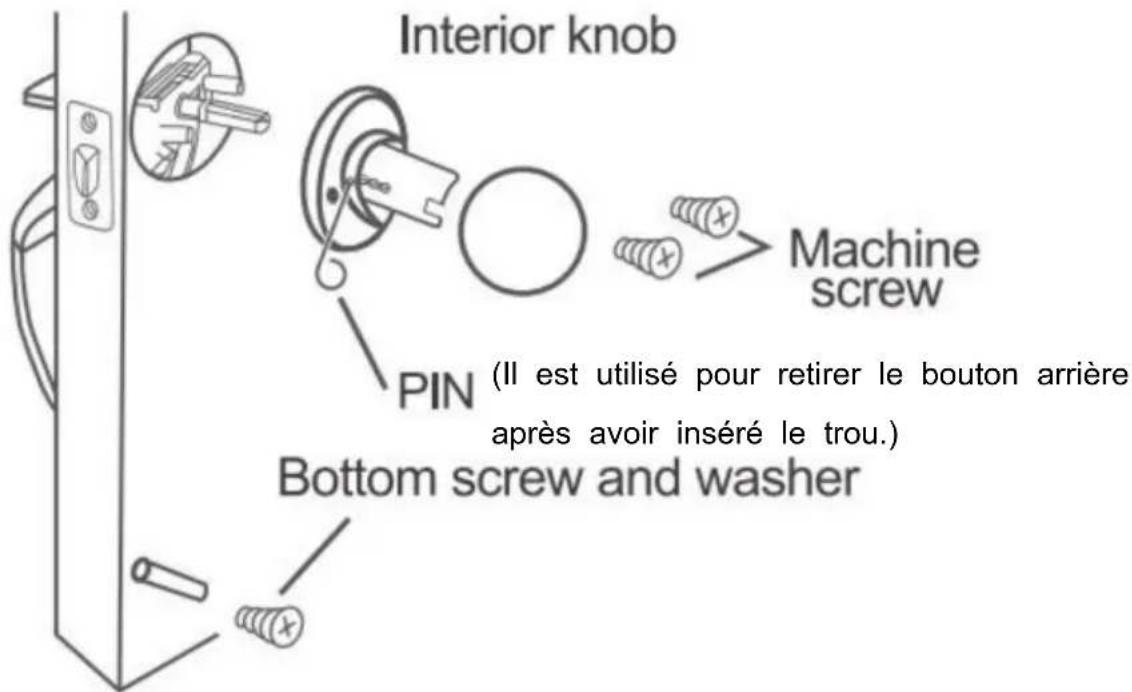

- INSTALLER LES BOUTONS INTÉRIEURS


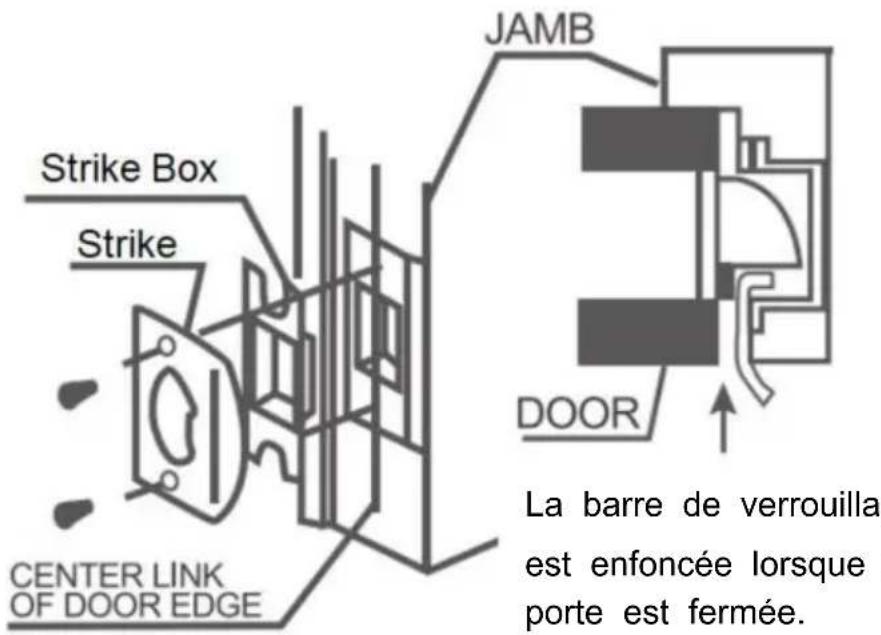

5. INSTALLER LES GRÈVES
- Ne frappez pas avec force pour éviter d'endommager le loquet et le cadre de la porte.
- S'il y a de la saleté, utilisez un chiffon sec pour l'enlever, ne frottez pas avec des produits chimiques tels que du liquide vaisselle. Sinon, cela détruirait le film protecteur des parties exposées et provoquerait une décoloration.
- Périodiquement (tous les six mois ou une fois par an) ou lorsque la clé n'est pas insérée et retirée en douceur, de la poudre de graphite (poudre de crayon) peut être ajoutée dans le trou de serrure pour lubrifier.
©
