20185-AC - Türgriff Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	20185-AC
Produkttyp	Türklinke mit Knopf und Verriegelung
Material	Metallegierung
Oberfläche	Mattnickel
Farbe	Mattnickel
Rosettendurchmesser	54 mm
Kompatible Türstärke	35 mm bis 44 mm (1-3/8" bis 1-3/4")
Rückversatz (Backset)	60 mm oder 70 mm (2-3/8" oder 2-3/4")
Abstand der Befestigungslöcher	195 mm bis 224 mm (7-11/16" bis 8-13/16")
Anzahl mitgelieferter Schlüssel	3
Riegeltyp	Einstellbarer Federriegel (60 oder 70 mm)
Funktionen	Schlüsselverriegelung, innenliegender Verriegelungsknopf
Installation	Bohrlöcher Φ54 mm und Φ25 mm, Grundausschnitt 58x26x3 mm
Pflege	Mit einem trockenen Tuch reinigen; bei Bedarf Zylinder mit Graphitpulver schmieren
Sicherheit	Enthält Kleinteile – außerhalb der Reichweite von Kindern aufbewahren (Erstickungsgefahr)
Im Lieferumfang enthalten	Vordergriff, Riegel (2 Größen), Zylinder, Schlossrosette, Schließblech (2), Hinterknopf, Schlagbox, Schrauben (8), Stift, Schlüssel (3), Unterlegscheibe, Bedienungsanleitung
Reparierbarkeit	Ersatzteile auf Anfrage über www.vevor.com/support erhältlich
Garantie	Elektronische Garantie über die Vevor-Website
Gewicht	Ca. 0,5 kg (Schätzung)

Häufig gestellte Fragen - 20185-AC Vevor

Wie installiere ich die Türklinke Vevor 20185-AC?

Befolgen Sie die Schritte in der Anleitung: Markieren Sie die Tür mit der Schablone, bohren Sie die Löcher Φ54 mm und Φ25 mm und schneiden Sie einen Grundausschnitt von 58x26x3 mm. Installieren Sie den Riegel, indem Sie den Rückversatz (60 oder 70 mm) einstellen. Montieren Sie den vorderen Griff, dann den inneren Knopf, indem Sie die Schrauben festziehen. Installieren Sie abschließend die Schließbleche an der Zarge.

Welche Türstärke ist geeignet?

Der Griff ist für Türen mit einer Stärke zwischen 35 mm und 44 mm (1-3/8" bis 1-3/4") ausgelegt.

Wie stelle ich den Riegel auf 60 oder 70 mm ein?

Um den Riegel einzustellen, schieben Sie die Nocke ganz nach rechts für einen Rückversatz von 70 mm oder nach links für 60 mm. Stellen Sie sicher, dass während der Einstellung immer zwei Zähne der Nocke nach vorne zeigen.

Was tun, wenn der Schlüssel sich nicht dreht oder der Zylinder schwergängig ist?

Verwenden Sie kein Öl. Geben Sie Graphitpulver (Bleistiftpulver) in das Schlüsselloch, um den Mechanismus zu schmieren. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Support von Vevor.

Wie reinige ich den Griff, ohne ihn zu beschädigen?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen Reinigungsmittel wie Flüssigwaschmittel, da diese die Schutzschicht zerstören und Verfärbungen verursachen würden.

Kann ich diesen Griff an einer Metalltür installieren?

Ja, sofern die Stärke im kompatiblen Bereich (35-44 mm) liegt und Sie die erforderlichen Löcher bohren können. Verwenden Sie für Metalltüren geeignete Bohrer.

Sind die Schrauben im Lieferumfang enthalten?

Ja, das Kit enthält 8 Schrauben sowie einen Stift, eine Unterlegscheibe und alle für die Installation erforderlichen Komponenten.

Wie demontiere ich den Griff nach der Installation?

Entfernen Sie zuerst den inneren Knopf, indem Sie die untere Schraube lösen. Sie können dann auf den Stift zugreifen und den vorderen Griff abnehmen. Für den Riegel lösen Sie die Schrauben des Schließblechs und der Falle.

Welche Garantie gilt für dieses Produkt?

Vevor bietet eine elektronische Garantie. Besuchen Sie die Website www.vevor.com/support, um Ihr Produkt zu registrieren und Hilfe zu erhalten.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support. Ersatzteile wie Zylinder, Riegel oder Schließbleche können separat bestellt werden.

BEDIENUNGSANLEITUNG 20185-AC Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KNOPF-GRIFFSATZ

MODELL: 19985-SN / 20185-AC / 20185-10B

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

KNOPF-GRIFFSATZ

MODELL: 19985-SN / 20185-AC / 20185-10B

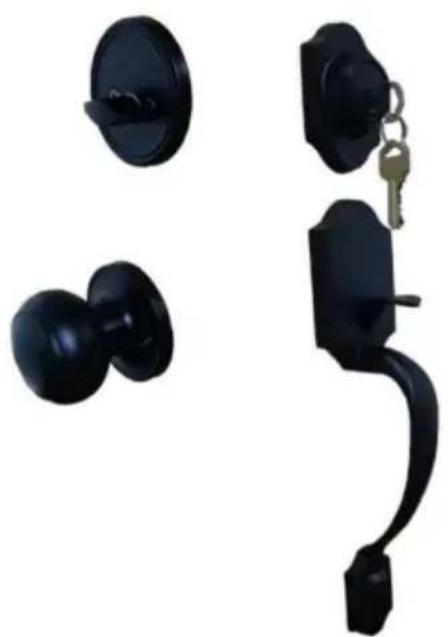

HINWEIS: Die Abbildung dient nur zur Veranschaulichung. Bitte beachten Sie die Farbe, die Sie gekauft haben.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr! Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!

1. Lesen, verstehen und befolgen Sie die Anweisungen Ihres Elektrowerkzeugherstellers.

Anweisungen zur Sicherheit. Tragen Sie immer eine Schutzbrille oder einen Augenschutz, bevor

Montage und Inbetriebnahme des Elektrowerkzeugs. Halten Sie Hände,

Gesicht, Haare, lose Kleidung und Körper in sicherer Entfernung von Spindeln und

Halten Sie die Griffe der Werkzeuge während des Betriebs immer fest.

Trennen Sie Elektrowerkzeuge immer von der Stromquelle, bevor Sie Einstellungen vornehmen.

MODELL UND PARAMETER

		20185-AC 2018	5-10B19985-SN Mode
Farbe	Satiniertes Nickel	Antikes Kupfer Mattschwarz
Anwendbare Tür Dicke	1-3/8"~1-3/4"
Riegellänge	2-3/8" und 2-3/4"
Pitch-Reihe (Türgriff)	7-11/16"-8-13/16"

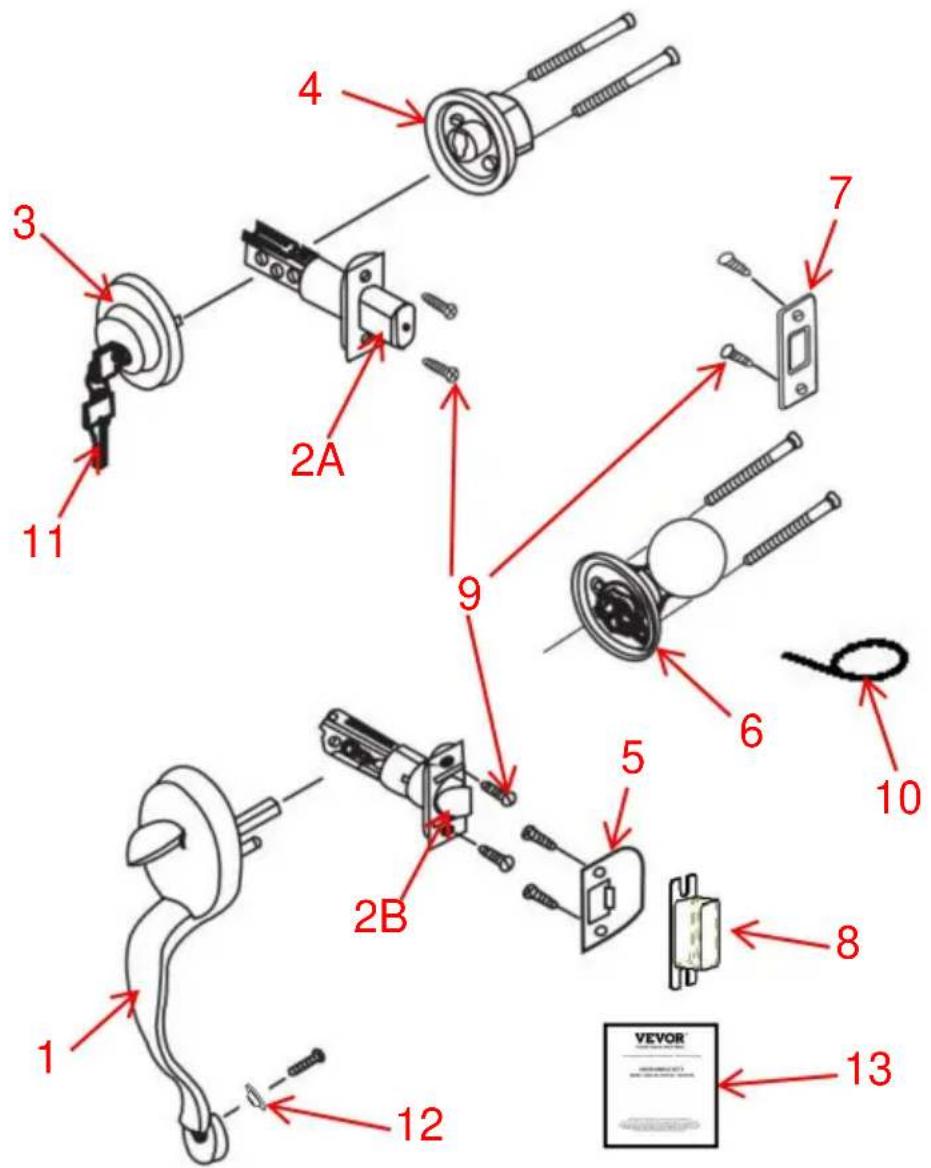

STRUKTURDIAGRAMM UND KOMPONENTEN

NEIN.	Name und Menge	NEIN.	Name und Menge
1	Vorderer Griff x 1	2A	Riegel A x 1
2B	Unterer Riegel x 1	3	Zylinder x 1
4	Riegelrosette x 1	5	Schließblech x 1
6	Hinterer Knopf x 1	7	Schließblech x 1
8	Schlagkasten x 1	9	Schrauben x 8
10	Stift x 1	11	Türschlüssel x 3
12	Unterlegscheibe x 1	13	Benutzerhandbuch x 1

INSTALLATION

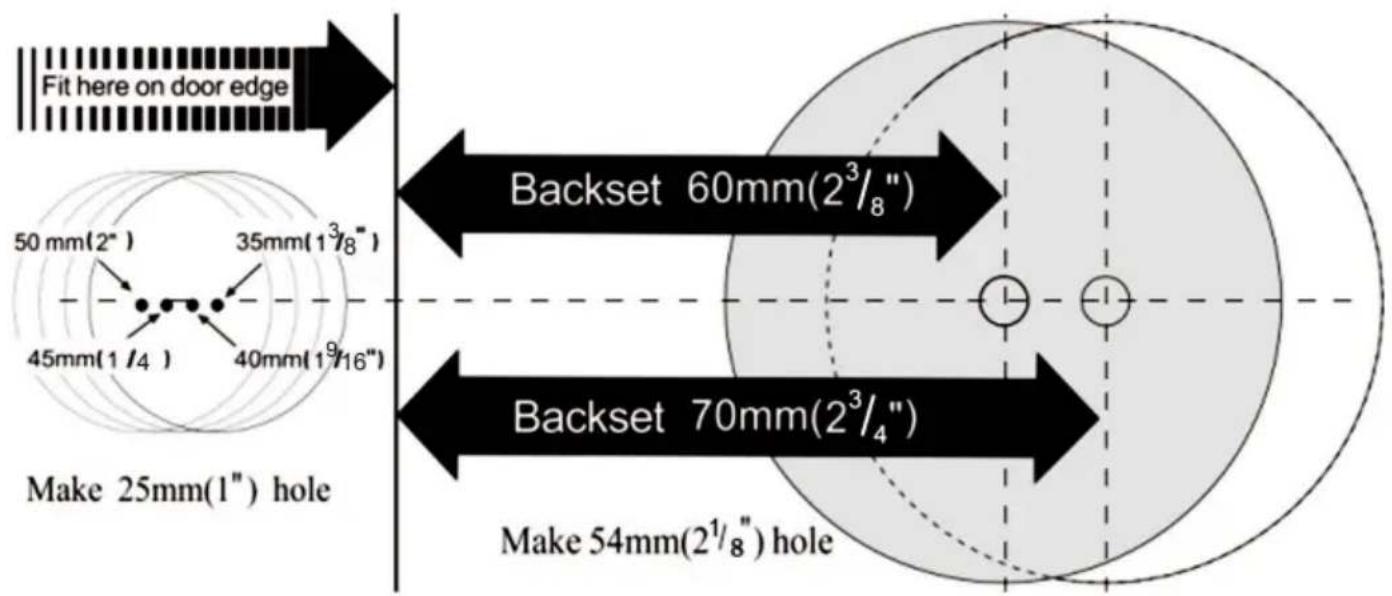

1. TÜR MARKIEREN UND LÖCHER BOHREN (Bitte beachten Sie das beigefügte Öffnungsdiagramm.)

A: Falten Sie die Schablone über die Kante der Tür und markieren Sie die Stelle 60mm oder 70 mm Löcher.

B: Bohren Sie die Löcher mit 54 mm und 25 mm durch die Tür.

C: Schneiden Sie eine 58 x 26 x 3 mm große Basis aus.

1. INSTALLIEREN SIE DEN RIEGEL

Stellen Sie den Riegel je nach Lage der Schlosslöcher auf 60 ^y mm oder 70 ^y mm ein.

HINWEIS: Für einen Dornabstand von 70 ^ömm wird die Nocke ganz nach rechts gedrückt. (Beim Einstellen immer zwei Zähne der Nocke nach vorne halten.)

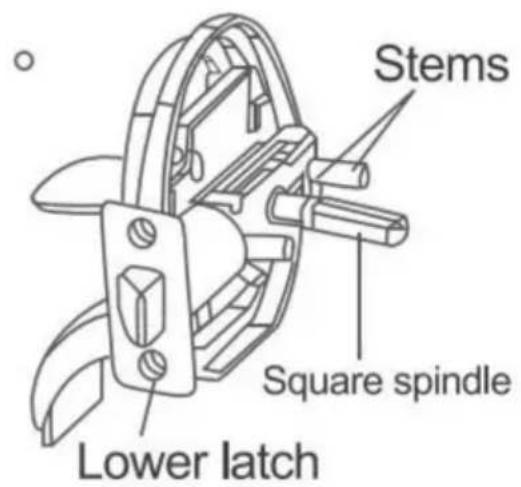

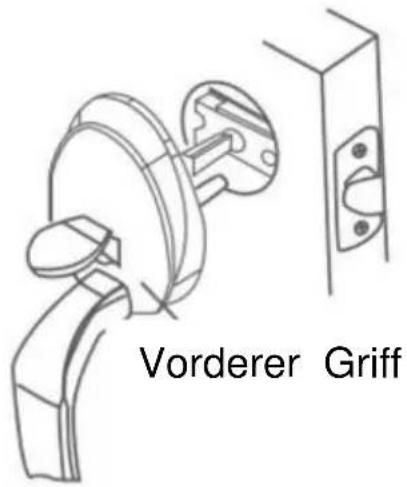

3. ÄUSSEREN GRIFFMECHANISMUS INSTALLIEREN

Setzen Sie den vorderen Griff mit Stiel und Vierkantspindel wie gezeigt in den Riegel ein. Drücken Sie ihn fest gegen die Türfläche.

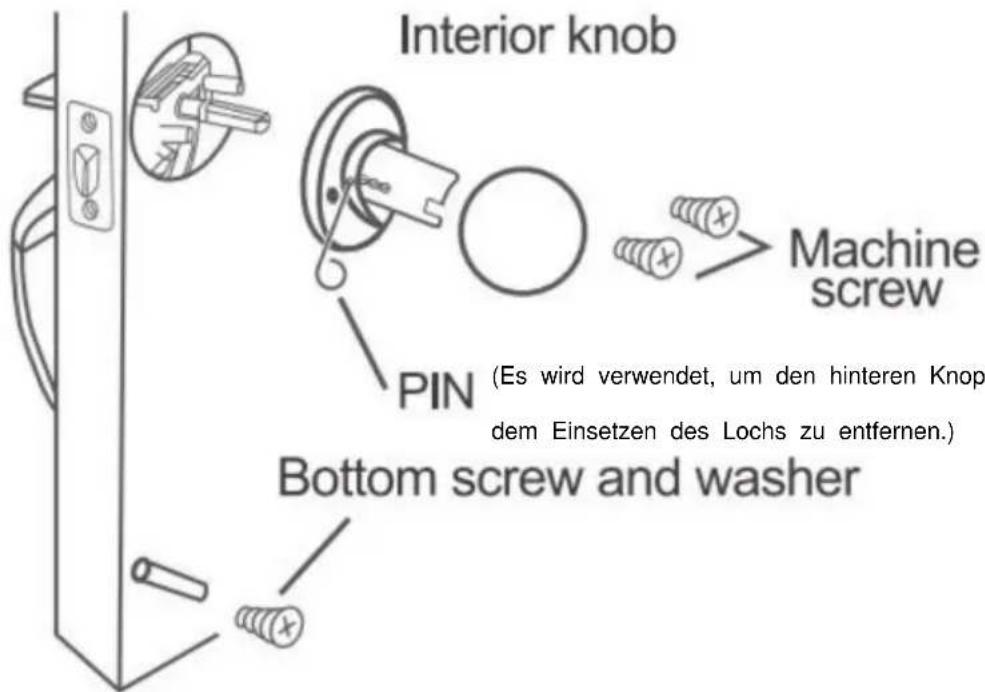

4. INSTALLIEREN SIE DIE INNENKNÖPFE

Nachdem der vordere Griff angebracht ist, montieren Sie den inneren Knopf und ziehen Sie die Schrauben fest. Führen Sie die Schraube durch die Unterlegscheibe in das untere Loch und ziehen Sie sie fest an.

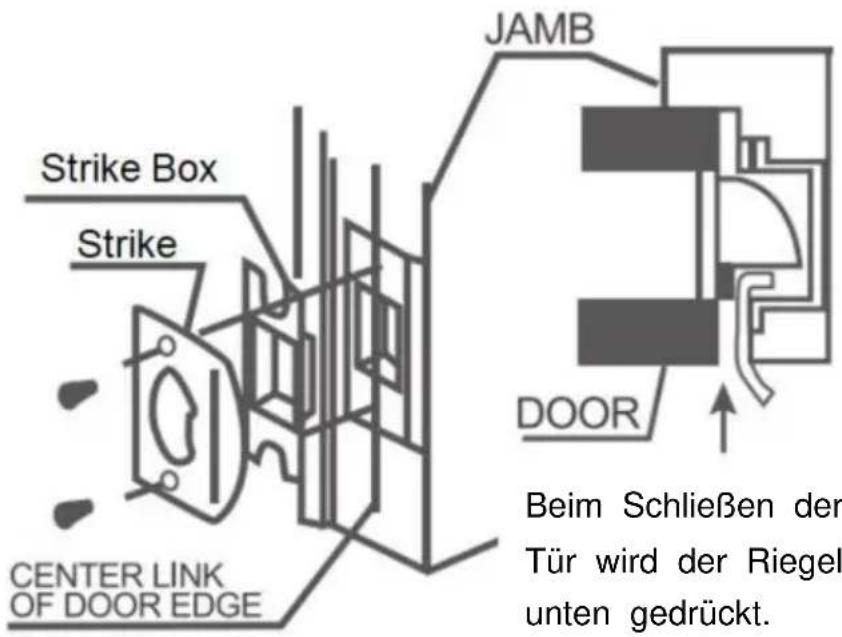

5. INSTALLIEREN SIE DIE SCHLÄGE

Beim Schließen der

Tür wird der Riegel nach

unten gedrückt.

WARTUNG

1. Schlagen Sie nicht mit Gewalt zu, um Schäden am Riegel und Türrahmen zu vermeiden.
2. Entfernen Sie Schmutz mit einem trockenen Tuch und verwenden Sie keine Chemikalien wie Spülmittel, da sonst der Schutzfilm freiliegender Teile zerstört wird und das Produkt verblasst.
3. In regelmäßigen Abständen (halbjährlich oder einmal jährlich) oder wenn sich der Schlüssel nicht reibungslos einstecken oder herausziehen lässt, kann zur Schmierung Graphitpulver (Bleistiftpulver) in das Schlüsselloch gegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

EG-Vertreter: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.
