20185-AC - Maniglia della porta Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	20185-AC
Tipo di prodotto	Maniglia per porta a pulsante con bloccaggio
Materiale	Lega metallica
Finitura	Nichel satinato
Colore	Nichel satinato
Diametro del rosone	54 mm
Spessore porta compatibile	35 mm a 44 mm (1-3/8" a 1-3/4")
Interasse (Backset)	60 mm o 70 mm (2-3/8" o 2-3/4")
Distanza tra fori di fissaggio	195 mm a 224 mm (7-11/16" a 8-13/16")
Numero di chiavi fornite	3
Tipo di scrocco	Scrocco a molla regolabile (60 o 70 mm)
Caratteristiche	Bloccaggio con chiave, pulsante di bloccaggio interno
Installazione	Foratura fori Φ54 mm e Φ25 mm, taglio base 58x26x3 mm
Manutenzione	Pulire con un panno asciutto; lubrificare il cilindro con polvere di grafite se necessario
Sicurezza	Contiene piccole parti – tenere fuori dalla portata dei bambini (rischio di soffocamento)
Accessori inclusi	Maniglia anteriore, scrocco (2 misure), cilindro, rosone del catenaccio, piastra di riscontro (2), pulsante posteriore, scatola di battuta, viti (8), perno, chiavi (3), rondella, manuale d'uso
Riparabilità	Pezzi di ricambio disponibili su richiesta tramite www.vevor.com/support
Garanzia	Garanzia elettronica tramite sito Vevor
Peso	Circa 0,5 kg (stima)

Domande frequenti - 20185-AC Vevor

Come installare la maniglia per porta Vevor 20185-AC?

Seguire i passaggi nel manuale: segnare la porta utilizzando la dima, forare i fori di Φ54 mm e Φ25 mm, quindi ritagliare una base di 58x26x3 mm. Installare lo scrocco regolando l'interasse (60 o 70 mm). Montare la maniglia anteriore, quindi il pulsante interno serrando le viti. Infine, installare le piastre di riscontro sul telaio.

Quale spessore della porta è adatto?

La maniglia è progettata per porte con spessore compreso tra 35 mm e 44 mm (1-3/8" a 1-3/4").

Come regolare lo scrocco su 60 o 70 mm?

Per regolare lo scrocco, spingere la camma completamente a destra per un arretramento di 70 mm, o a sinistra per 60 mm. Assicurarsi di lasciare sempre due denti della camma in avanti durante la regolazione.

Cosa fare se la chiave non gira o il cilindro è duro?

Non usare olio. Aggiungere polvere di grafite (polvere di matita) nel foro della serratura per lubrificare il meccanismo. Se il problema persiste, contattare il supporto tecnico Vevor.

Come pulire la maniglia senza danneggiarla?

Utilizzare un panno asciutto e morbido. Non usare prodotti chimici come detergente liquido, poiché distruggerebbero la pellicola protettiva e causerebbero scolorimento.

Posso installare questa maniglia su una porta in metallo?

Sì, a condizione che lo spessore sia nell'intervallo compatibile (35-44 mm) e che si possano forare i fori necessari. Per porte metalliche, utilizzare punte adatte.

Le viti sono fornite?

Sì, il kit include 8 viti insieme a un perno, una rondella e tutti i componenti necessari per l'installazione.

Come smontare la maniglia una volta installata?

Rimuovere prima il pulsante interno svitando la vite inferiore. Si può quindi accedere al perno e rimuovere la maniglia anteriore. Per lo scrocco, svitare le viti della piastra di riscontro e del catenaccio.

Qual è la garanzia di questo prodotto?

Vevor offre una garanzia elettronica. Consultare il sito www.vevor.com/support per registrare il prodotto e ottenere assistenza.

Dove posso trovare pezzi di ricambio?

Contattare il servizio clienti Vevor tramite www.vevor.com/support. I pezzi di ricambio come cilindri, scrocchi o piastre di riscontro possono essere ordinati separatamente.

MANUALE UTENTE 20185-AC Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente

risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

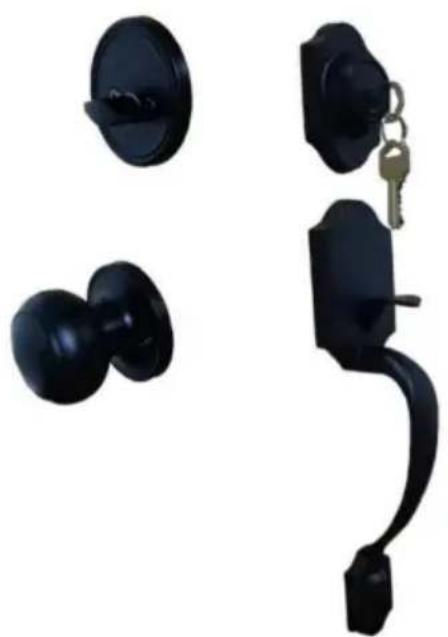

MANIGLIE A POMELLO

MODELLO: 19985-SN / 20185-AC / 20185-10B

NOTA: quanto mostrato è solo a scopo illustrativo. Fare riferimento al colore acquistato.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Questo prodotto contiene piccole parti. Se ingerito, può causare soffocamento. pericolo. Tenere queste piccole parti lontano dalla portata dei bambini!

2. Leggere, comprendere e seguire le istruzioni del produttore dell'elettroutensile istruzioni per la sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima montaggio e avvio del funzionamento dell'utensile elettrico. Tenere sempre le mani, viso, capelli, indumenti larghi e corpo a distanza di sicurezza dai fusi e utensili da taglio. Mantenere sempre una presa salda sulle impugnature degli utensili quando sono in funzione. Scollegare sempre l'utensile elettrico dalla fonte di alimentazione prima di regolarlo.

MODELLO E PARAMETRI

		20185-AC 20185-10B19985-SNModello
Colore	Nichel satinato	Rame antico Nero opaco
Porta applicabileSpessore	1-3/8"~1-3/4"
Lunghezza del fermo	2-3/8" e 2-3/4"
Pitch-row (Maniglia della porta)	7-11/16"ÿ8-13/16"

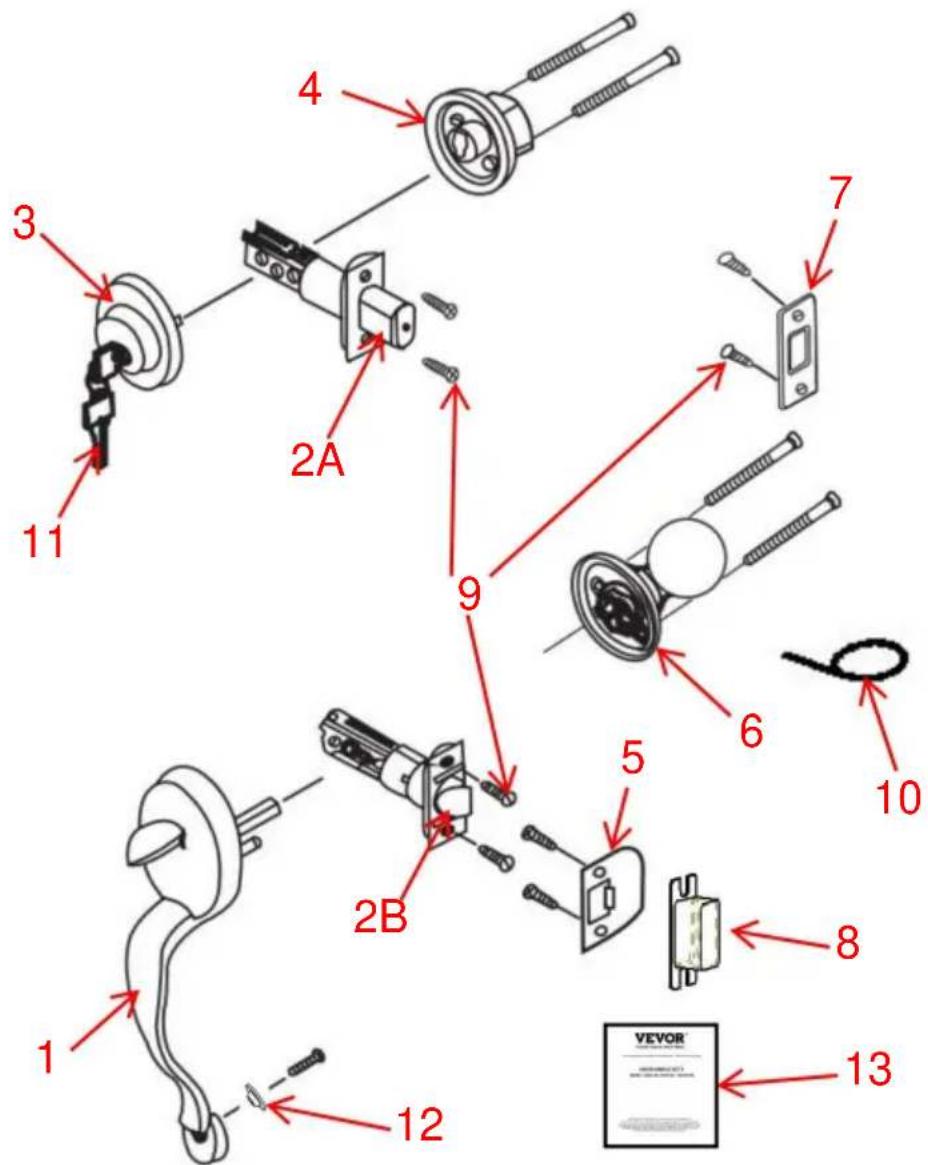

SCHEMA STRUTTURALE E COMPONENTI

NO.	Nome e quantità	NO.	Nome e quantità
1	Maniglia anteriore x 1	2A	Fermo A x 1
2B	Fermo inferiore x 1	3	Cilindro x 1
4	Catenaccio a rosa x 1	5	Piastra di battuta x 1
6	Manopola posteriore x 1	7	Piastra di battuta x 1
8	Scatola di attacco x 1	9	Viti x 8
10	Spillo x 1	11	Chiave della porta x 3
12	Rondella x 1	13	Manuale utente x 1

INSTALLAZIONE

1. CONTRASSEGNARE LA PORTA E FORARE (fare riferimento allo schema di apertura allega)

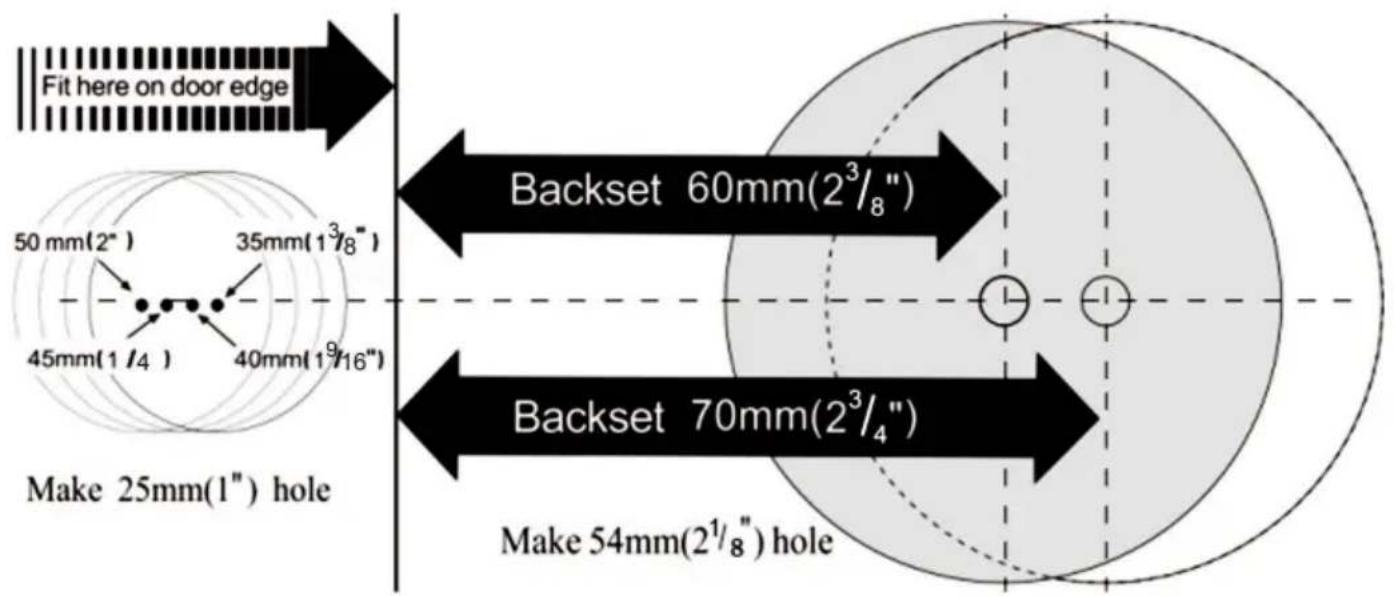

A: Piegare il modello sul bordo della porta e segnare il sito a 60 mm o 70 mm di fori.

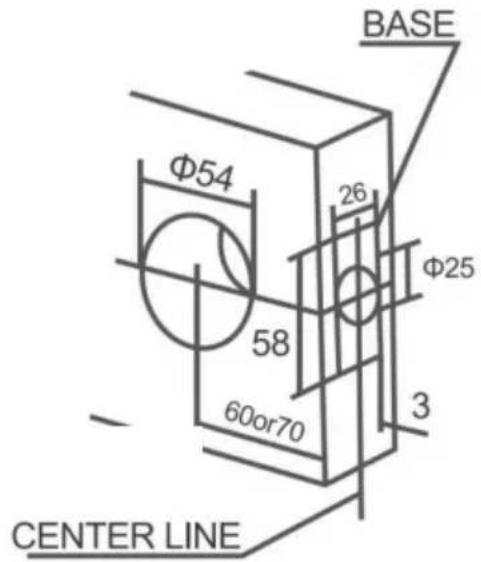

B: Praticare i fori da 54mm e 25mm attraverso la porta.
C: Ritagliare una base da 58x26x3mm.

2. INSTALLARE IL CHIAVISTELLO

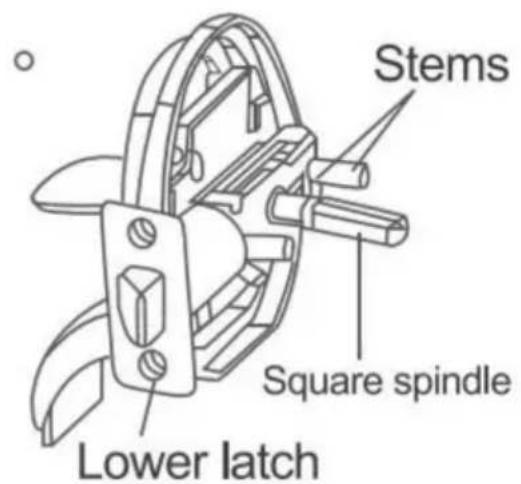

A seconda della posizione dei fori della serratura, regolare il fermo su 60 mm o 70 mm.

NOTA: la camma viene spinta completamente verso destra per un arretramento di 70 mm.
(Durante la regolazione, tenere sempre due denti della camma in avanti.)

1. INSTALLARE IL MECCANISMO DELLA MANIGLIA ESTERNA

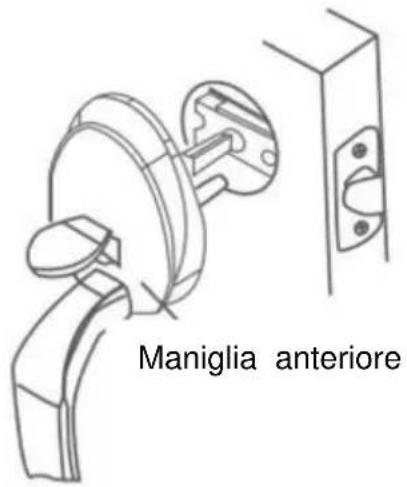

Posizionare la maniglia anteriore con steli e perno quadrato nel fermo come mostrato.
Premere con forza contro la facciata della porta.

1. INSTALLARE LE MANOPOLE INTERNE

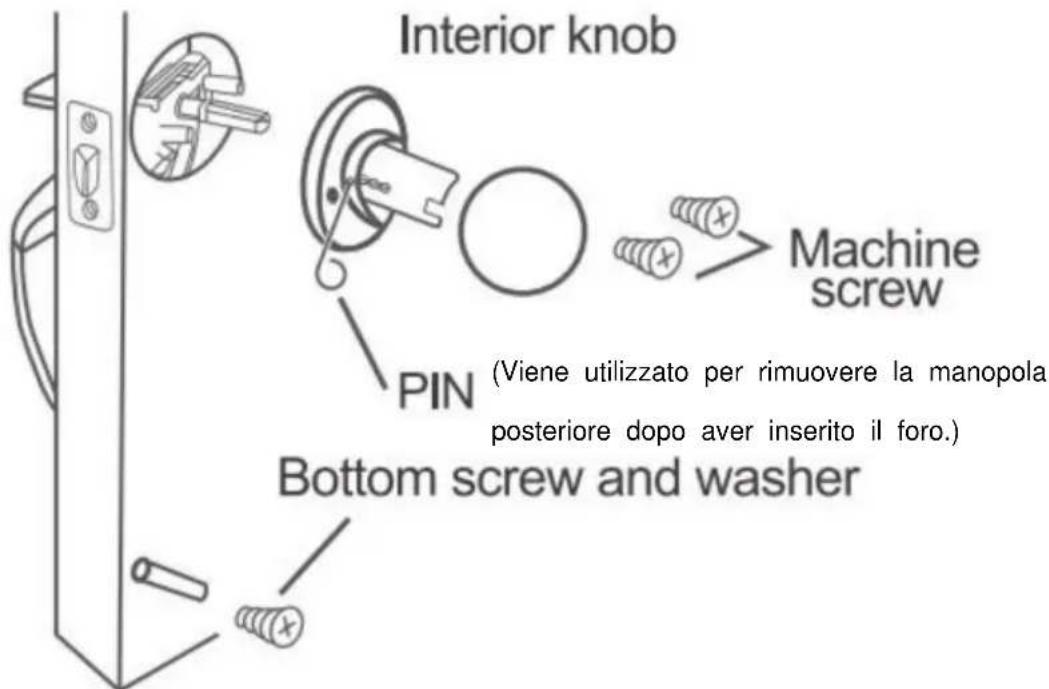

Dopo che la maniglia anteriore è in posizione, installare la manopola interna e stringere le viti. Inserire la vite attraverso la rondella e nel foro inferiore, stringere saldamente.

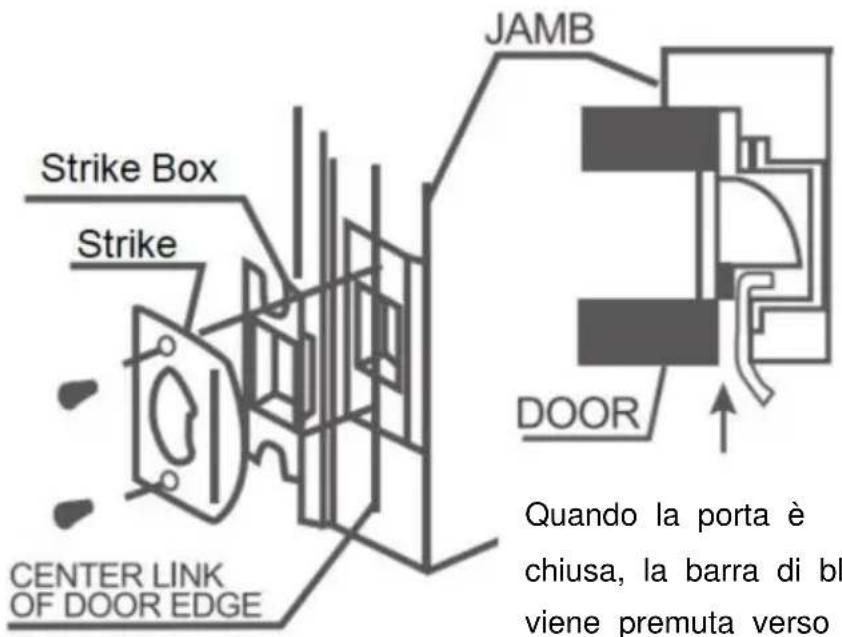

5. INSTALLARE GLI SCIOPERI

MANUTENZIONE

1. Non colpire con forza per evitare di danneggiare il chiavistello e il telaio della porta.
2. Se c'è sporcizia, usare un panno asciutto per rimuoverla, non strofinare con prodotti chimici come il detersivo per i piatti. Altrimenti, distruggerà la pellicola protettiva delle parti esposte e causerà lo scolorimento.
3. Periodicamente (ogni sei mesi o una volta all'anno) o quando la chiave non viene inserita e rimossa agevolmente, è possibile aggiungere polvere di grafite (polvere di matita) nella serratura per lubrificarla.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

RAPPRESENTANTE CE: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

Importato negli USA: Sanven Technology Ltd.

Supporto tecnico e certificato di garanzia elettronica
