20185-10B - Maniglia della porta Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Maniglia per porta con serratura
Modello	20185-10B
Marca	Vevor
Colore	Nero opaco
Materiale	Metallo con finitura nera opaca
Spessore porta compatibile	35 mm a 44 mm (1-3/8" a 1-3/4")
Lunghezza del chiavistello	60 mm (2-3/8") e 70 mm (2-3/4")
Interasse (passo)	195 mm a 224 mm (7-11/16" a 8-13/16")
Peso	Circa 1,2 kg
Alimentazione	Nessuna (meccanica)
Funzioni principali	Blocco con chiave, maniglia interna ed esterna
Sicurezza	Piccole parti (rischio di soffocamento); indossare occhiali di protezione durante l'installazione
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare prodotti chimici; lubrificare con polvere di grafite
Parti di ricambio e riparabilità	Chiavi di ricambio (3 fornite), viti, chiavistello, scrocco, ecc. Kit completo disponibile
Informazioni generali	Garanzia elettronica, assistenza tecnica online su www.vevor.com/support

Domande frequenti - 20185-10B Vevor

Come installare la maniglia per porta Vevor 20185-10B?

Seguire i passaggi nel manuale: segnare la porta, praticare fori da 54 mm e 25 mm, installare il chiavistello regolando a 60 o 70 mm, quindi fissare la maniglia anteriore e il pulsante interno. Serrare le viti e installare gli scrocco. Indossare occhiali di protezione.

Qual è lo spessore porta compatibile?

Questa maniglia è progettata per porte con spessore compreso tra 1-3/8" e 1-3/4", cioè circa 35 mm a 44 mm.

Come regolare il chiavistello per una porta da 60 mm o 70 mm?

Regolare il chiavistello spingendo la camma completamente a destra per una battuta da 70 mm. Mantenere sempre due denti della camma in avanti durante la regolazione.

Cosa fare se la chiave non gira facilmente?

Aggiungere polvere di grafite (polvere di matita) nel foro della serratura per lubrificare. Evitare lubrificanti liquidi. Eseguire questa operazione ogni sei mesi o una volta all'anno.

Come pulire e mantenere la maniglia?

Utilizzare un panno asciutto per rimuovere lo sporco. Non strofinare con prodotti chimici come il detersivo per piatti, perché distruggerebbe la pellicola protettiva e causerebbe scolorimento.

Quali sono i rischi per la sicurezza?

Questo prodotto contiene piccole parti che possono presentare un rischio di soffocamento in caso di ingestione. Tenere lontano dalla portata dei bambini. Durante l'installazione, indossare occhiali di sicurezza e tenere le mani a distanza.

Quante chiavi sono fornite?

Il kit include 3 chiavi per porta, insieme a tutte le viti e gli accessori necessari per l'installazione.

Posso usare questa maniglia su una porta interna ed esterna?

La maniglia è adatta per porte interne ed esterne, purché lo spessore rientri nell'intervallo indicato. Per uso esterno, assicurarsi che la finitura sia resistente alle intemperie (il modello 20185-10B è in nero opaco, ideale per uso interno).

Come contattare il servizio clienti?

Per qualsiasi assistenza tecnica o domanda sulla garanzia, visitare www.vevor.com/support. Qui troverai un modulo di contatto e il certificato di garanzia elettronico.

La maniglia viene fornita con tutti gli accessori necessari?

Sì, il pacco contiene: maniglia anteriore, pulsante posteriore, chiavistelli (2 misure), cilindro, rosone del paletto, scrocco (2), scatola di battuta, viti (8), perno, chiavi (3), rondella e manuale d'uso.

MANUALE UTENTE 20185-10B Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Meta prezzo" o qualsi ai另一e espressione simile da moi utilizzata rappresenta solo una stima del risparmio che potresti otteneracquistando determinati utensili con nei rispetto ai principali marchi principali e non significana necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con nei se stai effettivamente

risparmiando la meta rispetto ai principali marchi principali.

VEVOR

TOUGH TOOLS, HALF PRICE

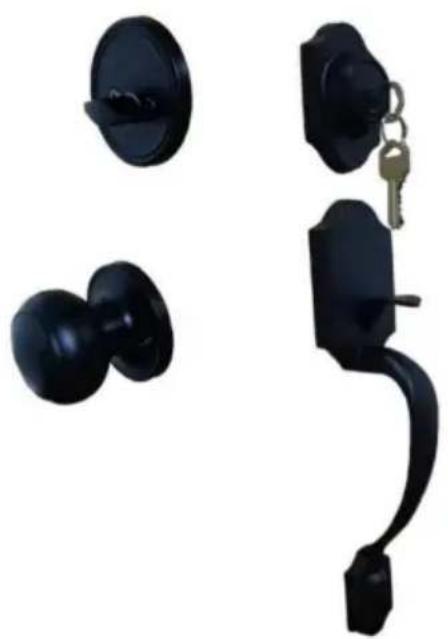

MANIGLIE A POMELLO

MODELLO: 19985-SN / 20185-AC / 20185-10B

NOTA: quanto lostrato è solo a scopo illustrativo. Fare riferimento al colore acquistato.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

ISTRUZIONI DI SICUREZZA

1. Questo prodotto contiene piccole parti. Se inerito, cui possa soffocamento. pericolo. Tenere queste piccole parti lontano alla portata dei bambini!
2. Leggere, comprehende e seguire le istruzioni del produttore dell'elettroutensile
   istruzioni per la sicurezza. Indossare sempre occhiali di sicurezza o protezioni per gli occhi prima montaggio e avvio del funzionamento dell'utensile elettrico. Tenere sempre le mani, viso, capelli, indumenti larghi e corpo a distance di sicurezza dai fusi e
   utensili da taglio. Mantenere sempre una presa salda sulle impugnature degli utensili quando sono in funzione. Scollegare sempre l'utensile elettrico alla fonte di alimentazione prima di regolarlo.

MODELLO E PARAMETRI

		20185-AC 20185-10	B19985-SNModello
Colore	Nichel satinato	Rame antico Nero opaco
Porta applicabileSpessore	1-3/8"~1-3/4"
Lunghezza del fermo	2-3/8" e 2-3/4"
Pitch-row (Maniglia della porta)	7-11/16"丫8-13/16"

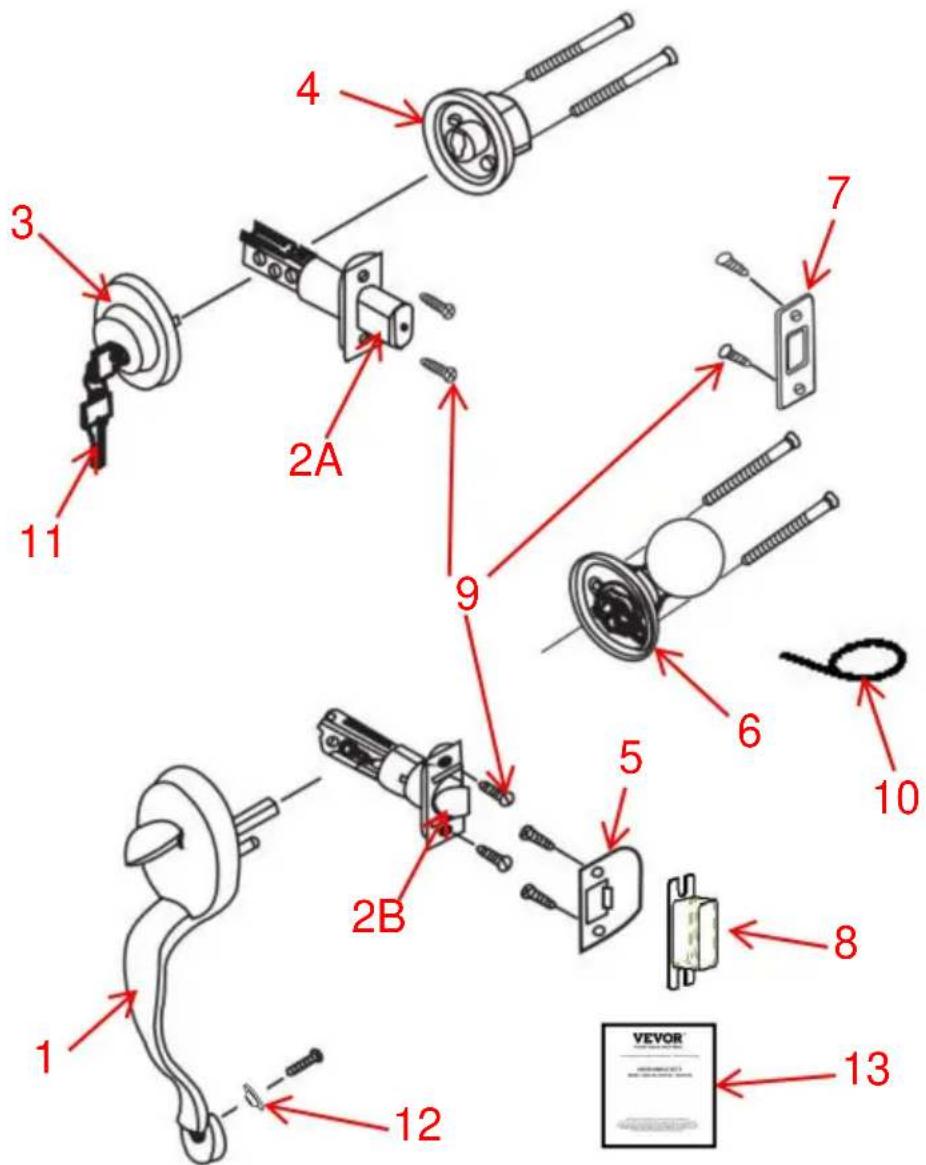

SCHEMA STRUTTURALE E COMPONENTI

NO.	Nome e quantità	NO.	Nome e quantità
1	Maniglia anteriore x 1	2A	Fermo A x 1
2B	Fermo inferiore x 1	3	Cilindro x 1
4	Catenaccio a rosa x 1	5	Piastra di battuta x 1
6	Manopola posteriore x 1	7	Piastra di battuta x 1
8	Scatola di attacco x 1	9	Viti x 8
10	Spillo x 1	11	Chiave della porta x 3
12	Rondella x 1	13	Manuale utente x 1

INSTALLAZIONE

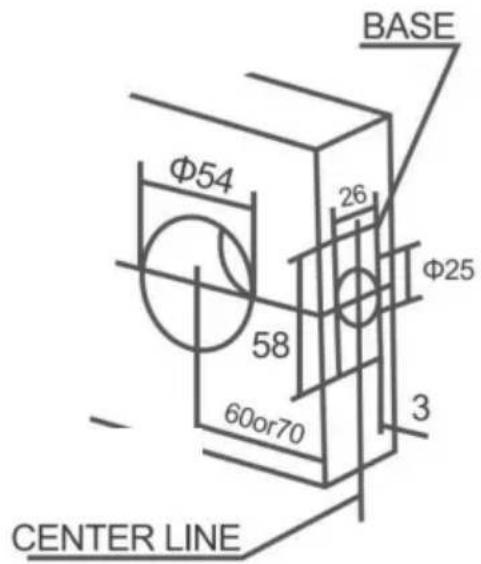

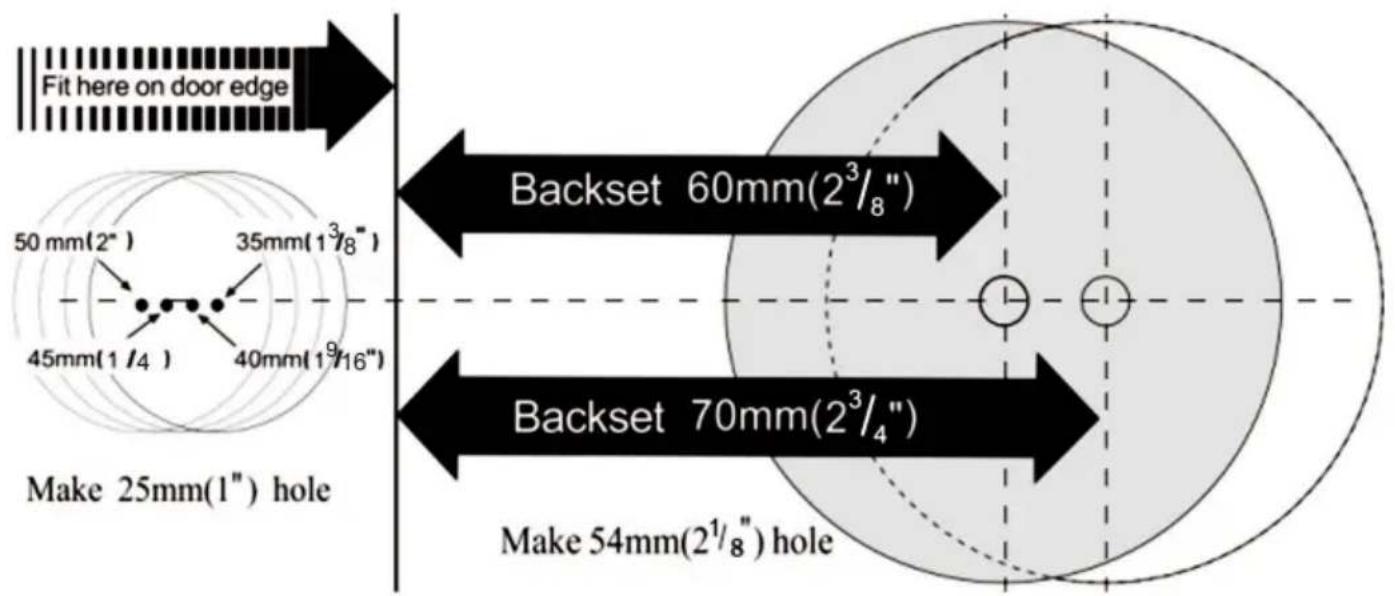

1. CONTRASSEGNARE LA PORTA E FORARE (fare riferimento allo schema di aperture allegations)

A: Piegare il modello sul bordo della porta e segnare il situ a 60 mm o 70 mm di fori.
B: Praticare i fori da y54mm e y25mm atraverso la porta.
C:Ritagliare una base da 58× 26× 3mm

1. INSTALLARE IL CHIAVISTELLO

A seconda della posizione dei fori della serratura, regolare il fermo su 60 mm o 70 mm.

NOTA: la camma viene spinta completenessmente versus destra per un arretamento di 70 mm. (Durante la regolazione, tenere sempre due denti della camma in avanti.)

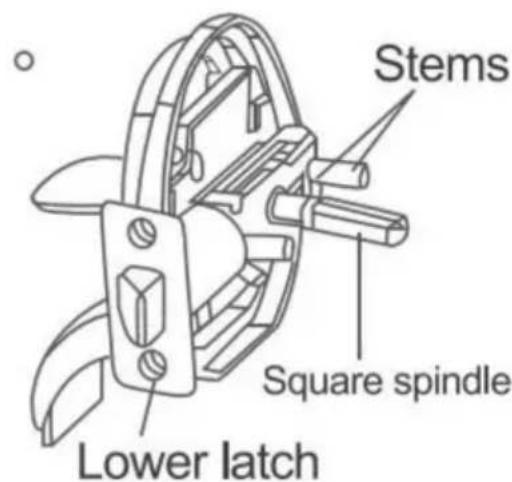

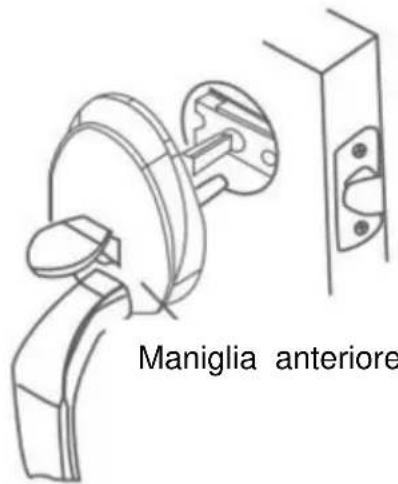

3. INSTALLARE IL MECCANISMO DELLA MANIGLIA ESTERNA

Posizione la maniglia anteriore con steli e perno quadrato nel fermo come migliorato. Premere con forza contro la facciata della porta.

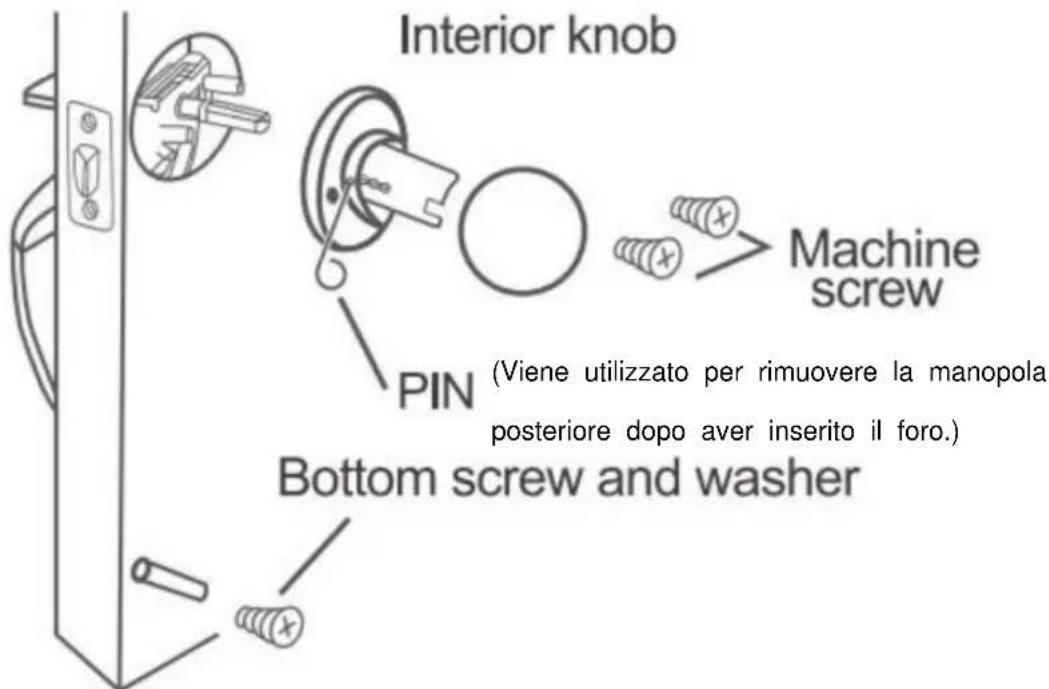

4. INSTALLARE LE MANOPOLE INTERNE

Dopo che la maniglia anteriore è in posizione, installare la manopola interna e stringere le viti. Inserire la viteattraverso la rondella e nel foro inferiore, stringere saldamente.

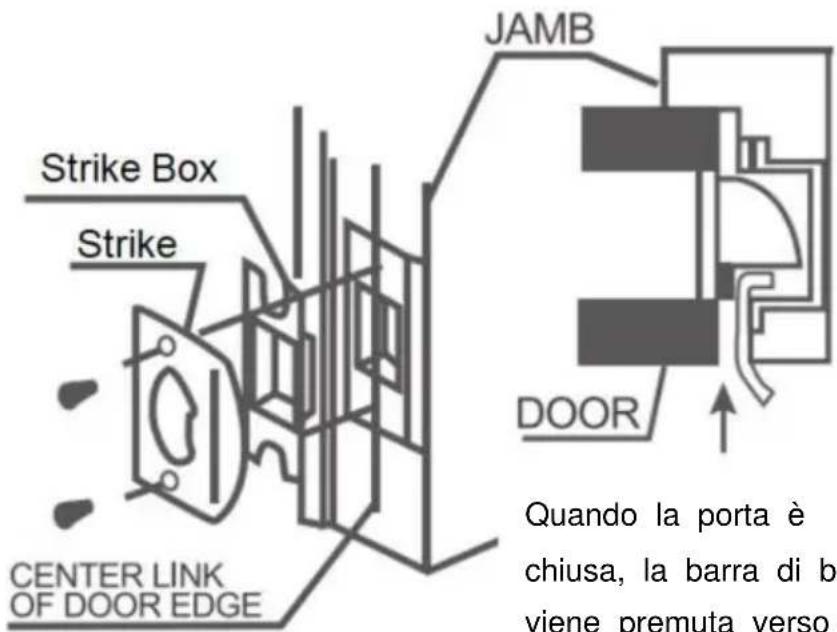

5. INSTALLARE GLI SCIOPERI

Quando la porta è
chiusa, la barra di bloccaggio
viene premuta verso il basso.

MANUTENZIONE

1. Non colpire con forza per evitare di danneggiare il chiavistello e il telaio della porta.
2. Se c'è sporcizia, usare un panno asciutto per rimuoverla, non strofinare con prodotti chimici come il detersivo per i piatti. Altrimenti, distruggerà la pellicola protettiva delle parti esposte e causerà lo scolorimento.
3. Periodicamente (ogni sei mesi o una volta all'anno) o quando la chiave non viene insertita e rimossa agevolmente, è possible aggiungere polvere di grafite (polvere di matita) nella serratura per lubrificarla.

Produttore: Shanghaiuxinmuyeyouxiangonsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

RAPPRESENTANTE CE: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

Importato negli USA: Sanven Technology Ltd.
