Produkttyp	Dörrhandtag med lås
Modell	20185-10B
Märke	Vevor
Färg	Matt svart
Material	Metall med matt svart ytbehandling
Kompatibel dörrtjocklek	35 mm till 44 mm (1-3/8" till 1-3/4")
Spärrlängd	60 mm (2-3/8") och 70 mm (2-3/4")
Avstånd (delning)	195 mm till 224 mm (7-11/16" till 8-13/16")
Vikt	Cirka 1,2 kg
Strömförsörjning	Ingen (mekanisk)
Huvudfunktioner	Nyckellås, inner- och ytterhandtag
Säkerhet	Små delar (kvävningsrisk); bär skyddsglasögon vid installation
Underhåll och rengöring	Rengör med torr trasa; använd inte kemikalier; smörj med grafitpulver
Reservdelar och reparerbarhet	Reservnycklar (3 medföljer), skruvar, spärr, slagplåt, etc. Komplett kit finns
Allmän information	Elektronisk garanti, teknisk support online på www.vevor.com/support

Vanliga frågor - 20185-10B Vevor

Hur installerar man Vevor 20185-10B dörrhandtaget?

Följ stegen i manualen: markera dörren, borra hål på 54 mm och 25 mm, installera spärren och justera till 60 eller 70 mm, fäst sedan främre handtaget och inre knappen. Dra åt skruvarna och installera slagplåtarna. Bär skyddsglasögon.

Vilken dörrtjocklek är kompatibel?

Detta handtag är utformat för dörrar med tjocklek mellan 1-3/8" och 1-3/4", vilket är cirka 35 mm till 44 mm.

Hur justeras spärren för en 60 mm eller 70 mm dörr?

Justera spärren genom att trycka kamman helt till höger för ett 70 mm avstånd. Ha alltid två kammar framåt under justeringen.

Vad gör man om nyckeln inte vrids lätt?

Tillsätt grafitpulver (blyertspulver) i nyckelhålet för smörjning. Undvik flytande smörjmedel. Gör detta var sjätte månad eller en gång om året.

Hur rengör och underhåller man handtaget?

Använd en torr trasa för att ta bort smuts. Gnugga inte med kemikalier som diskmedel, eftersom det förstör skyddsfilmen och orsakar missfärgning.

Vilka är säkerhetsriskerna?

Denna produkt innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Förvara dem utom räckhåll för barn. Vid installation, bär skyddsglasögon och håll händerna borta.

Hur många nycklar medföljer?

Satsen innehåller 3 dörrnycklar, samt alla skruvar och tillbehör som behövs för installation.

Kan jag använda detta handtag på en inner- och ytterdörr?

Handtaget är lämpligt för inner- och ytterdörrar, förutsatt att tjockleken är inom angivet intervall. För utomhusbruk, se till att ytbehandlingen är väderbeständig (modell 20185-10B är i matt svart, idealisk för inomhusbruk).

Hur kontaktar man kundtjänst?

För teknisk support eller frågor om garantin, besök www.vevor.com/support. Där hittar du ett kontaktformulär och det elektroniska garantibeviset.

Levereras handtaget med alla nödvändiga tillbehör?

Ja, paketet innehåller: främre handtag, bakre knapp, spärrar (2 storlekar), cylinder, rosett för låskolv, slagplåtar (2), slaglåda, skruvar (8), stift, nycklar (3), bricka och bruksanvisning.

BRUKSANVISNING 20185-10B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VRED HANDTAG MODELL: 19985-SN / 20185-AC / 20185-10B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns återigen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

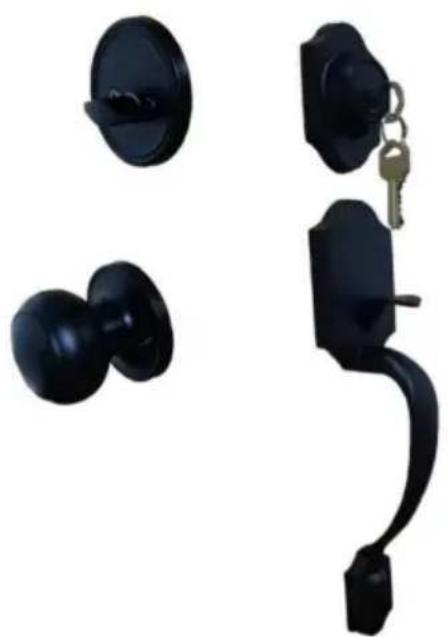

VRED HANDTAG

MODELL: 19985-SN / 20185-AC / 20185-10B

OBS: Det visade är endast i illustrationssyfte. Se vilken färg du köpte

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävningsfara. Håll dessa små delar borta från barn!
2. Läs, förstå och följ din elverktygstillverkares

Säkerhetsinstruktioner. Bär alltid skyddsglasögon eller ögonskydd innan montering och påbörjande av drift av elverktyg. Håll alltid händerna,

ansiktet, håret, löst sittande kläder och kroppen på säkert avstånd från spindlar och skärande verktyg. Håll alltid ett stadigt grepp om verktygshandtagen under drift.

Koppla alltid från strömkällan innan du justerar elverktyg.

MODELL OCH PARAMETRAR

		20185-AC 20185-10B19985-SNModell
Färg Satin Nickel		Antik koppar matt svart
Tillämplig dorrTjocklek	1-3/8"~1-3/4"
Spärlängd	2-3/8" och 2-3/4"
Pitch-row (dörrhandtag)	7-11/16"-8-13/16"

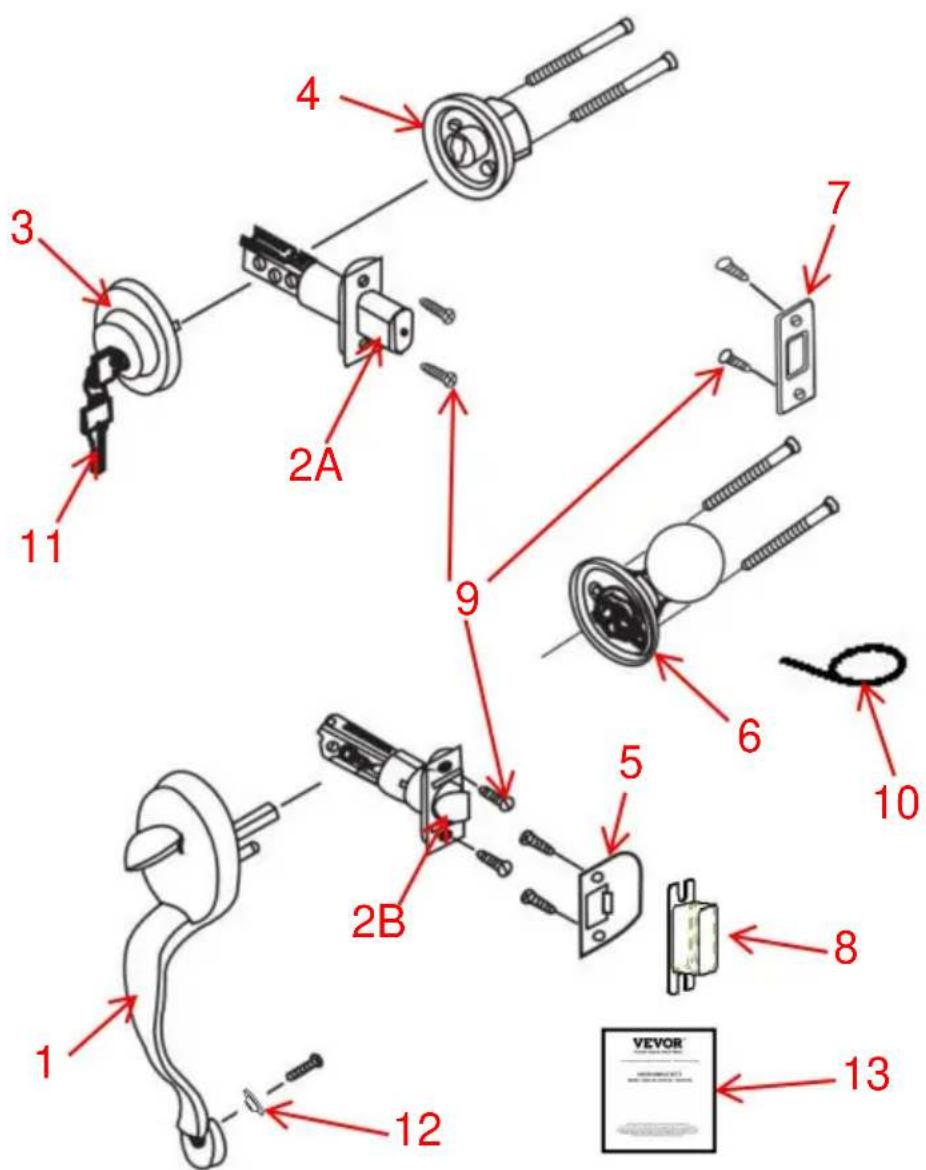

STRUKTURDIAGRAM OCH KOMPONENTER

Inga.	Namn och antal	Inga.	Namn och antal
1	Främre handtag x 1	2A	Spärr A x 1
2B	Nedre spärr x 1	3	Cylinder x 1
4	Deadbolt Rose x 1	5	Slagplatta x 1
6	Bakre knopp x 1	7	Slagplatta x 1
8	Strike Box x 1	9	Skruvar x 8
10	Pin x 1	11	Dörnyckel x 3
12	Bricka x 1	13	Användarmanual x 1

INSTALLATION

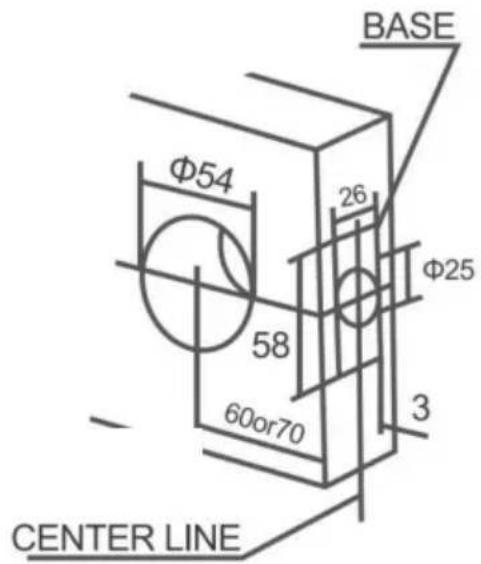

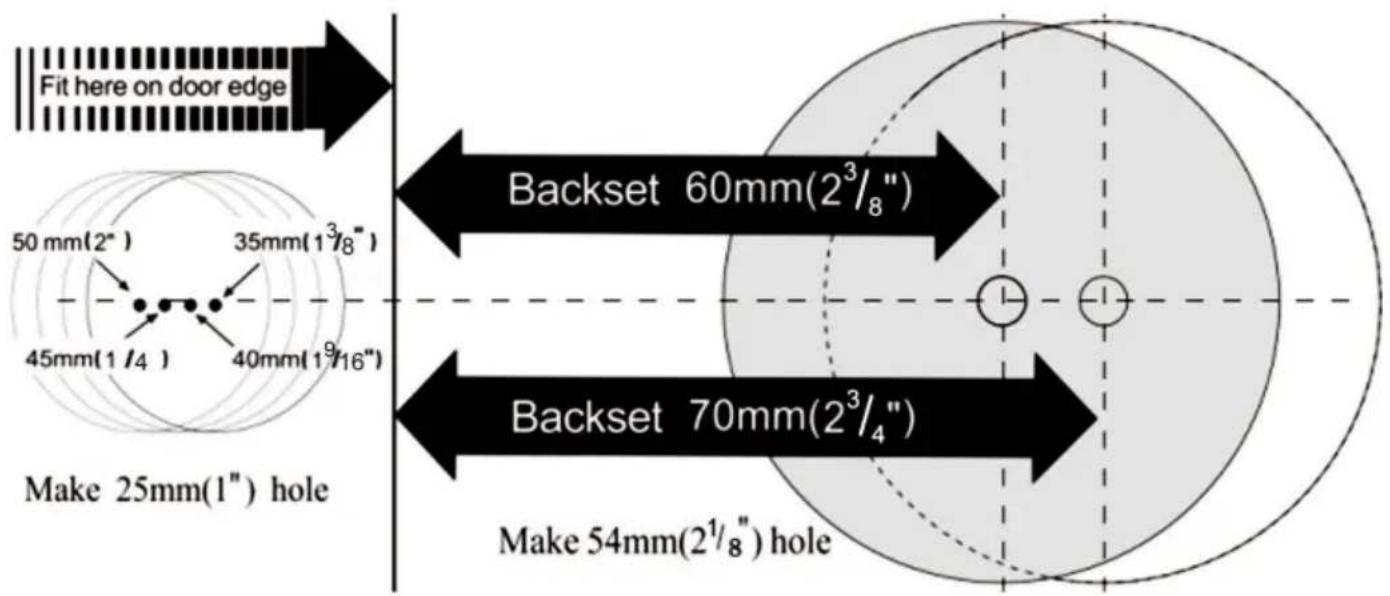

1. MARKERA DÖRR & HÅL (Se bifogade öppningsdiagram.)

A: Vik mallen över kanten på dörren och markera platsen 60 mm eller 70 mm höjd. B: Borra hålen Ø54 mm och Ø25 mm genom dörren. C: Klipp ut en 58x26x3mm bas.

2. INSTALLERA LÅSET

Beroende på platsen för låshålet, justera spärren till 60 mm eller 70 mm.

OBS: Kammen skjuts helt åt höger för 70 mm bakåt. (Under justeringen, håll alltid två tänder på kammen framåt.)

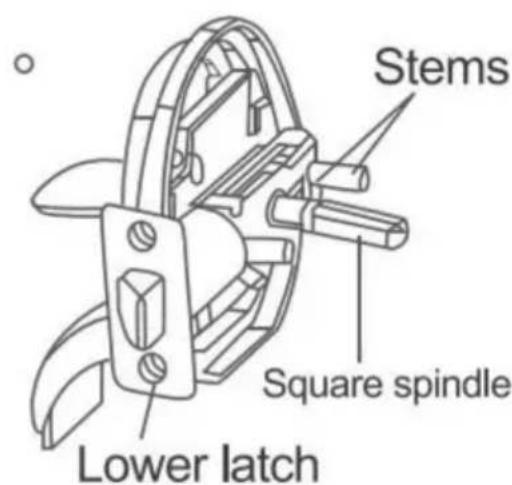

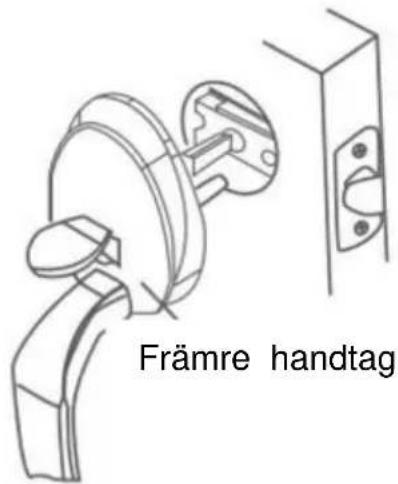

3. INSTALLERA EXTERIÖR HANDTAGSMEKANISM

Placera det främre handtaget med skaft och fyrkantig spindel i spärren enligt bilden. Tryck hårt mot dörrsidan.

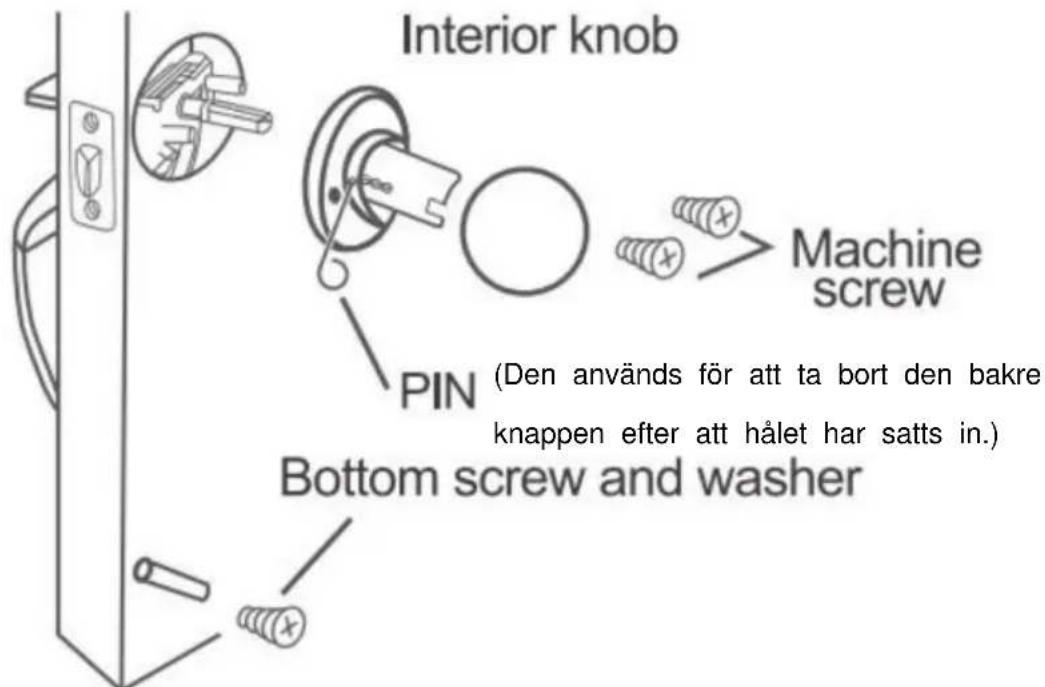

4. INSTALLERA INTERIÖR VRED

När det främre handtaget är på plats, installera det inre vredet och dra åt skruvarna. Sätt in skruven genom brickan och dra åt ordentligt i det nedre hålet.

5. INSTALLERA STRIKEN

UNDERHÄLL

1. Slå inte till med våld för att undvika skador på spärren och dörrkarmen.
2. Om det finns smuts, använd en torr trasa för att ta bort, skrubba inte med kemikalier som diskmedel. Annars kommer det att förstöra skyddsfilmen på utsatta delar och orsaka blekning.
3. Med jämna mellanrum (ett halvår eller en gång om året) eller när nyckeln inte är smidigt insatt och borttagen, kan grafitpulver (pennpulver) tillsättas i nyckelhålet för att smörja.
