20185-AC - Dörrhandtag Vevor - Gratis bruksanvisning och manual

Varumärke	Vevor
Modell	20185-AC
Produkttyp	Tryckhandtag med lås
Material	Metalllegering
Ytbehandling	Satinsilver
Färg	Satinsilver
Rosettens diameter	54 mm
Kompatibel dörrtjocklek	35 mm till 44 mm (1-3/8" till 1-3/4")
Avstånd (Backset)	60 mm eller 70 mm (2-3/8" eller 2-3/4")
Avstånd mellan fästhål	195 mm till 224 mm (7-11/16" till 8-13/16")
Antal medföljande nycklar	3
Spärrtyp	Justerbar fjäderregel (60 eller 70 mm)
Funktioner	Nyckellås, invändig låsknapp
Installation	Borrning av hål Φ54 mm och Φ25 mm, basutskärning 58x26x3 mm
Underhåll	Rengör med torr trasa; smörj cylindern med grafitpulver vid behov
Säkerhet	Innehåller små delar – hålls utom räckhåll för barn (kvävningsrisk)
Inkluderade tillbehör	Främre handtag, spärr (2 storlekar), cylinder, rosett för dödande, slagbleck (2), bakre knapp, slagbox, skruvar (8), stift, nycklar (3), bricka, bruksanvisning
Reparationsbarhet	Reservdelar finns på begäran via www.vevor.com/support
Garanti	Elektronisk garanti via Vevors webbplats
Vikt	Cirka 0,5 kg (uppskattning)

Vanliga frågor - 20185-AC Vevor

Hur installerar jag Vevor 20185-AC dörrhandtag?

Följ stegen i manualen: markera dörren med mall, borra hål Φ54 mm och Φ25 mm, skär sedan ut bas 58x26x3 mm. Installera spärren genom att justera avståndet (60 eller 70 mm). Montera det främre handtaget, sedan den inre knappen genom att dra åt skruvarna. Slutligen, installera slagblecken på dörrkarmen.

Vilken dörrtjocklek passar?

Handtaget är utformat för dörrar med tjocklek mellan 35 mm och 44 mm (1-3/8" till 1-3/4").

Hur justerar jag spärren till 60 eller 70 mm?

För att justera spärren, tryck kamratten helt åt höger för 70 mm bakslag, eller åt vänster för 60 mm. Se till att alltid lämna två kuggar på kamratten framåt under justeringen.

Vad gör jag om nyckeln inte vrids eller cylindern är trög?

Använd inte olja. Tillsätt grafitpulver (blyertspulver) i nyckelhålet för att smörja mekanismen. Om problemet kvarstår, kontakta Vevors tekniska support.

Hur rengör jag handtaget utan att skada det?

Använd en torr, mjuk trasa. Använd inte kemikalier som flytande rengöringsmedel, eftersom de kommer att förstöra skyddsfilmen och orsaka missfärgning.

Kan jag installera detta handtag på en metalldörr?

Ja, förutsatt att tjockleken är inom kompatibelt intervall (35-44 mm) och att du kan borra nödvändiga hål. För metalldörrar, använd lämpliga borr.

Medföljer skruvar?

Ja, satsen innehåller 8 skruvar samt ett stift, en bricka och alla komponenter som behövs för installation.

Hur demonterar jag handtaget efter installation?

Ta först bort den inre knappen genom att lossa den nedre skruven. Du kan då komma åt stiftet och ta bort det främre handtaget. För spärren, lossa skruvarna på slagblecket och regeln.

Vad är garantin för denna produkt?

Vevor erbjuder en elektronisk garanti. Besök www.vevor.com/support för att registrera din produkt och få hjälp.

Var kan jag hitta reservdelar?

Kontakta Vevors kundtjänst via www.vevor.com/support. Reservdelar som cylindrar, spärrar eller slagbleck kan beställas separat.

BRUKSANVISNING 20185-AC Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VRED HANDTAG

MODELL: 19985-SN / 20185-AC / 20185-10B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VRED HANDTAG

MODELL: 19985-SN / 20185-AC / 20185-10B

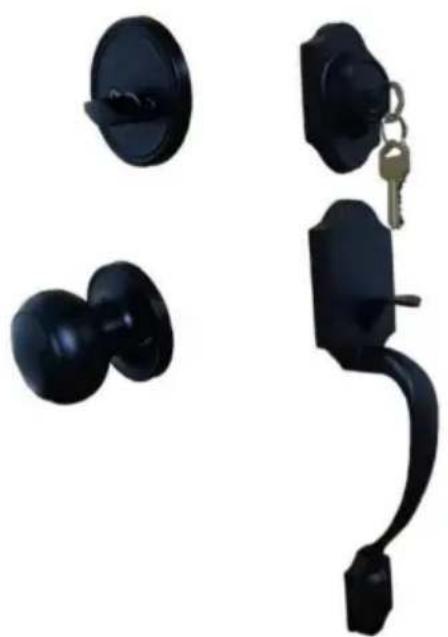

OBS: Det visade är endast i illustrationssyfte. Se vilken färg du köpte

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn!
2. Läs, förstå och följ din elverktygstillverkares

instruktioner för säkerhet. Bär alltid skyddsglasögon eller ögonskydd innan montering och påbörjande av drift av elverktyg. Håll alltid händerna,

ansikte, här, löst sittande kläder och kropp på säkert avständ från spindlar och skärande verktyg. Håll alltid ett stadigt grepp om verktygshandtagen under drift.

Koppla alltid från strömkällan innan du justerar elverktyg.

MODELL OCH PARAMETRAR

		20185-AC 20185-10B19985-SNModell
Färg Satin Nickel		Antik koppar matt svart
Tillämplig dörrTjocklek	1-3/8"~1-3/4"
Spärrlängd	2-3/8" och 2-3/4"
Pitch-row (dörrhandtag)	7-11/16"-8-13/16"

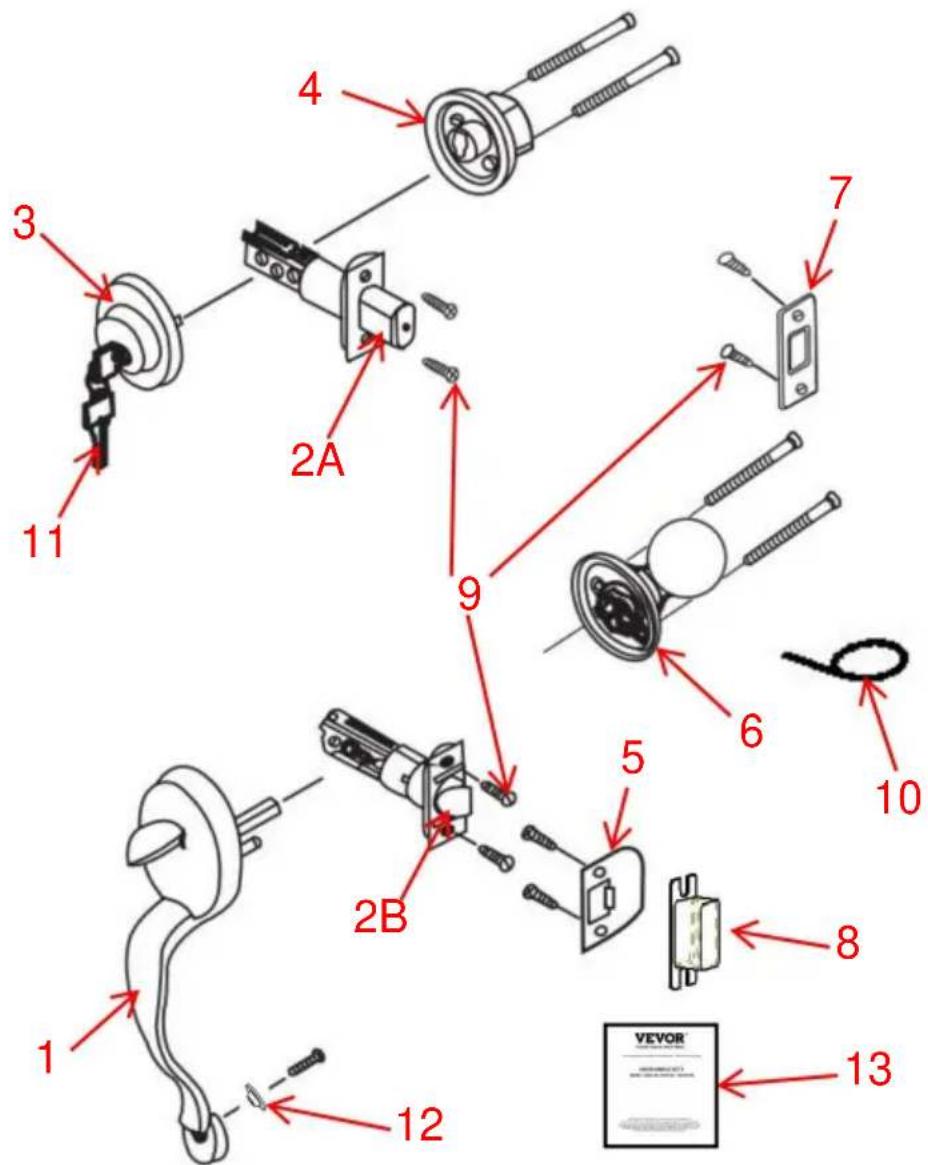

STRUKTURDIAGRAM OCH KOMPONENTER

Inga.	Namn och antal	Inga.	Namn och antal
1	Främre handtag x 1	2A	Spärr A x 1
2B	Nedre spärr x 1	3	Cylinder x 1
4	Deadbolt Rose x 1	5	Slagplatta x 1
6	Bakre knopp x 1	7	Slagplatta x 1
8	Strike Box x 1	9	Skruvar x 8
10	Pin x 1	11	Dörrnyckel x 3
12	Bricka x 1	13	Användarmanual x 1

INSTALLATION

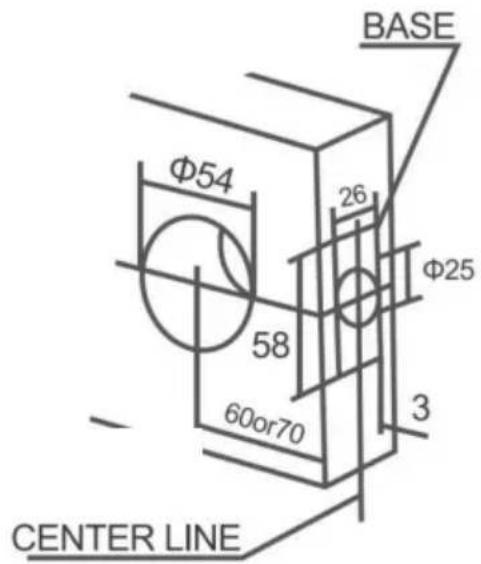

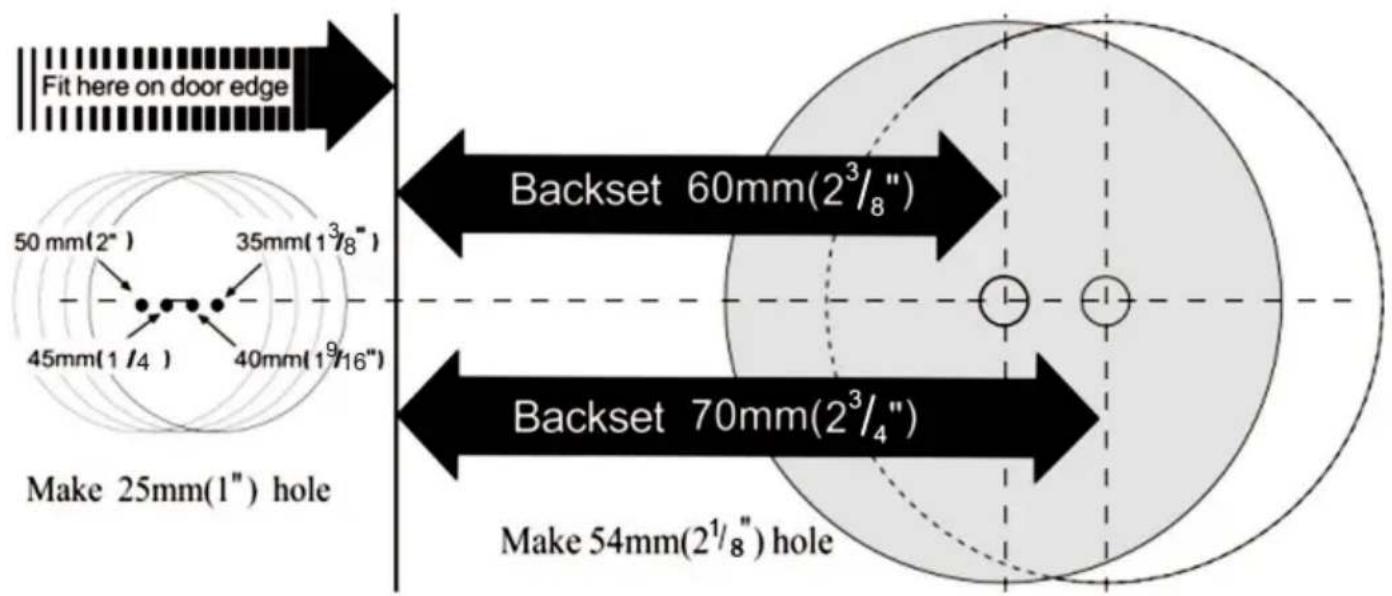

1. MARKERA DÖRR & HÅL (Se bifogade öppningsdiagram.)

A: Vik mallen över kanten på dörren och markera platsen 60 mm eller 70 mm hål.

B: Borra hålen y54 mm och y25 mm genom dörren.

C: Klipp ut en 58x26x3mm bas.

2. INSTALLERA LÅSEN

Beroende på platsen för låshålen, justera spärren till 60 mm eller 70 mm.

OBS: Kammen skjuts helt åt höger för 70 mm bakåt. (Under justeringen, håll alltid två tänder på kammen framåt.)

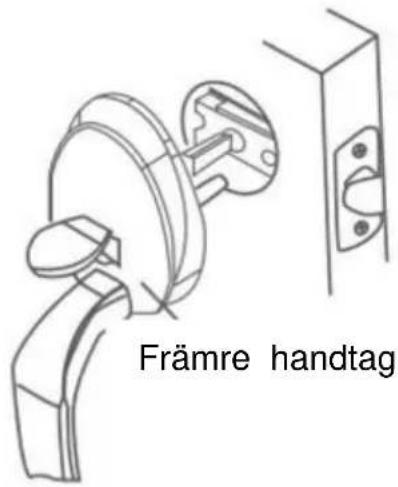

3. INSTALLERA EXTERIÖR HANDTAGSMEKANISM

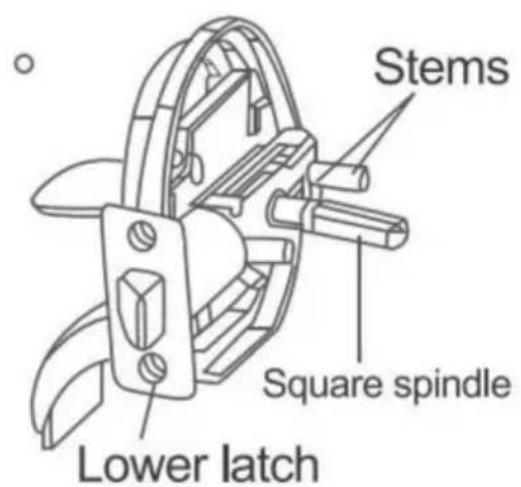

Placera det främre handtaget med skaft och fyrkantig spindel i spärren enligt bilden. Tryck hårt mot dörrsidan.

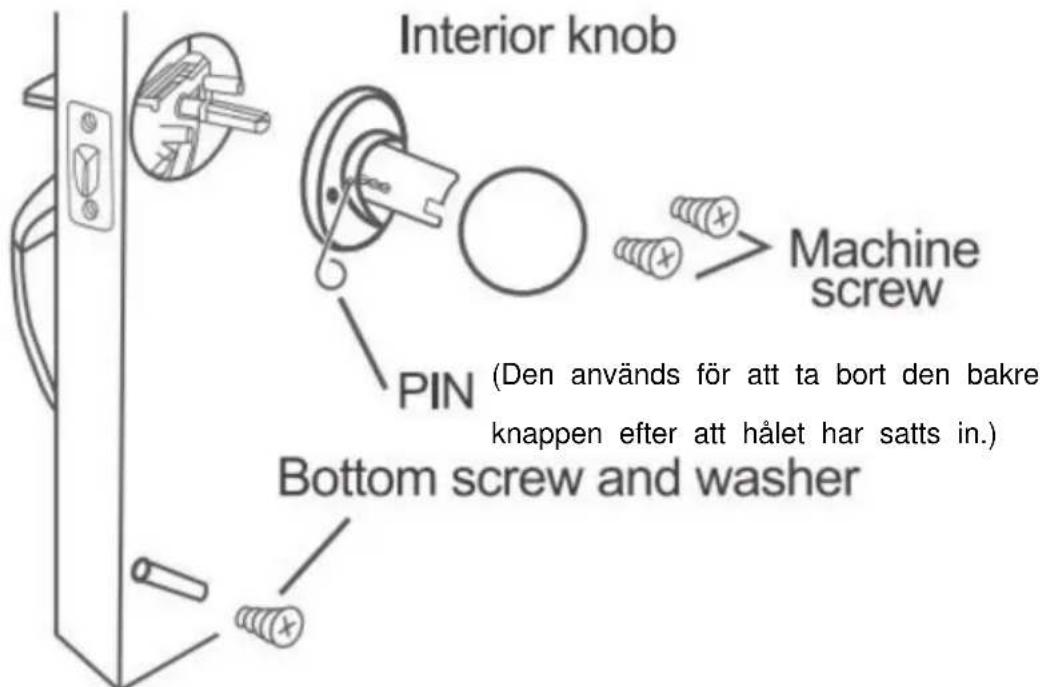

4. INSTALLERA INTERIÖR VRED

När det främre handtaget är på plats, installera det inre vredet och dra åt skruvarna. Sätt in skruven genom brickan och dra åt ordentligt i det nedre hålet.

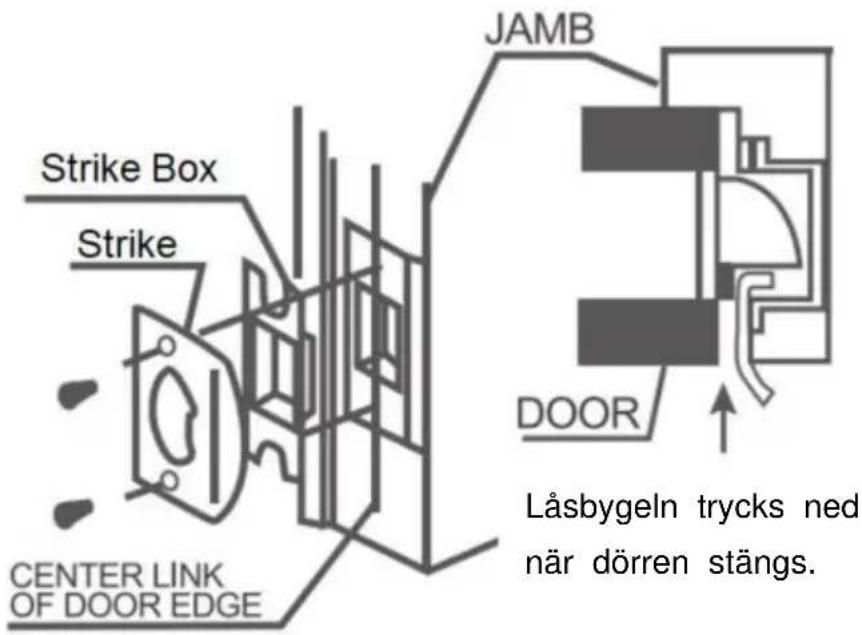

5. INSTALLERA STRIKEN

UNDERHÅLL

1. Slå inte till med våld för att undvika skador på spärren och dörrkarmen.
2. Om det finns smuts, använd en torr trasa för att ta bort, skrubba inte med kemikalier som diskmedel. Annars kommer det att förstöra skyddsfilmen på utsatta delar och orsaka blekning.
3. Med jämna mellanrum (ett halvår eller en gång om året) eller när nyckeln inte är smidigt insatt och borttagen, kan grafitpulver (pennpulver) tillsättas i nyckelhålet för att smörja.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

EC REP: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.
