19985-SN - Dörrhandtag Vevor - Gratis bruksanvisning och manual
Hitta enhetens manual gratis 19985-SN Vevor i PDF-format.
| Märke | Vevor |
| Modell | 19985-SN |
| Produkttyp | Dörrhandtag med vred |
| Färg | Satinerad nickel |
| Material | Metall (stål, legering) |
| Applicabel dörrtjocklek | 1-3/8" till 1-3/4" (35 mm till 44 mm) |
| Låslängd (centrumavstånd) | 2-3/8" (60 mm) eller 2-3/4" (70 mm), justerbar |
| Handtagets centrumavstånd (skruvavstånd) | 7-11/16" till 8-13/16" (195 mm till 224 mm) |
| Borrhålsdiameter | 54 mm (huvudhål) och 25 mm (låshål) |
| Mått på utskuren bas | 58 x 26 x 3 mm |
| Huvudfunktioner | Nyckellås, invändigt vred, utvändigt handtag |
| Innehåll i lådan | Främre handtag, lås A och B, cylinder, dödmutterns rosett, slutbleck, bakre vred, skruvar, stift, nycklar (x3), bricka, manual |
| Underhåll och rengöring | Rengör med en torr trasa; använd inte kemiska rengöringsmedel. Smörj med grafitpulver om nödvändigt |
| Säkerhet | Innehåller smådelar, kvävningsrisk. Förvaras utom räckhåll för barn |
| Allmän information | Installation kräver borrning; följ säkerhetsanvisningarna. Garanti och support via www.vevor.com/support |
Vanliga frågor - 19985-SN Vevor
Användarfrågor om 19985-SN Vevor
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Dörrhandtag i PDF-format gratis! Hitta din manual 19985-SN - Vevor och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 19985-SN av märket Vevor.
BRUKSANVISNING 19985-SN Vevor
Teknisk support och e-garanticertifikat www.vevor.com/support
VRED HANDTAG
MODELL: 19985-SN / 20185-AC / 20185-10B
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
VEVOR®
TOUGH TOOLS, HALF PRICE
VRED HANDTAG
MODELL: 19985-SN / 20185-AC / 20185-10B
OBS: Det visade är endast i illustrationssyfte. Se vilken färg du köpte
BEHÖVER HJÄLP? KONTAKTA OSS!
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
SÄKERHETSINSTRUKTIONER
- Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn!
- Läs, förstå och följ din elverktygstillverkares
instruktioner för säkerhet. Bär alltid skyddsglasögon eller ögonskydd innan montering och påbörjande av drift av elverktyg. Håll alltid händerna,
ansikte, här, löst sittande kläder och kropp på säkert avständ från spindlar och skärande verktyg. Håll alltid ett stadigt grepp om verktygshandtagen under drift.
Koppla alltid från strömkällan innan du justerar elverktyg.
MODELL OCH PARAMETRAR
| 20185-AC 20185-10B19985-SNModell | ||
| Färg Satin Nickel | Antik koppar matt svart | |
| Tillämplig dörrTjocklek | 1-3/8"~1-3/4" | |
| Spärrlängd | 2-3/8" och 2-3/4" | |
| Pitch-row (dörrhandtag) | 7-11/16"-8-13/16" | |

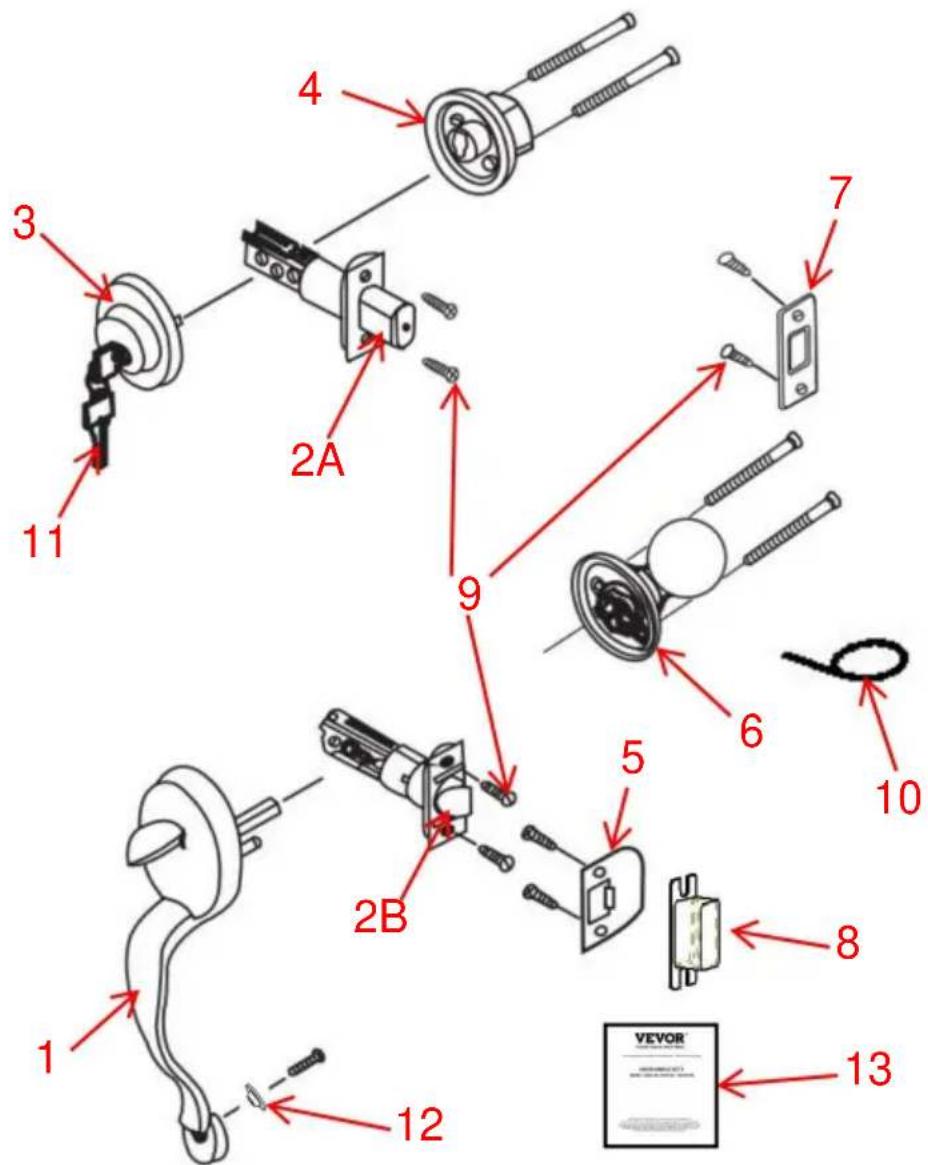

STRUKTURDIAGRAM OCH KOMPONENTER
| Inga. | Namn och antal | Inga. | Namn och antal |
| 1 | Främre handtag x 1 | 2A | Spärr A x 1 |
| 2B | Nedre spärr x 1 | 3 | Cylinder x 1 |
| 4 | Deadbolt Rose x 1 | 5 | Slagplatta x 1 |
| 6 | Bakre knopp x 1 | 7 | Slagplatta x 1 |
| 8 | Strike Box x 1 | 9 | Skruvar x 8 |
| 10 | Pin x 1 | 11 | Dörrnyckel x 3 |
| 12 | Bricka x 1 | 13 | Användarmanual x 1 |
INSTALLATION

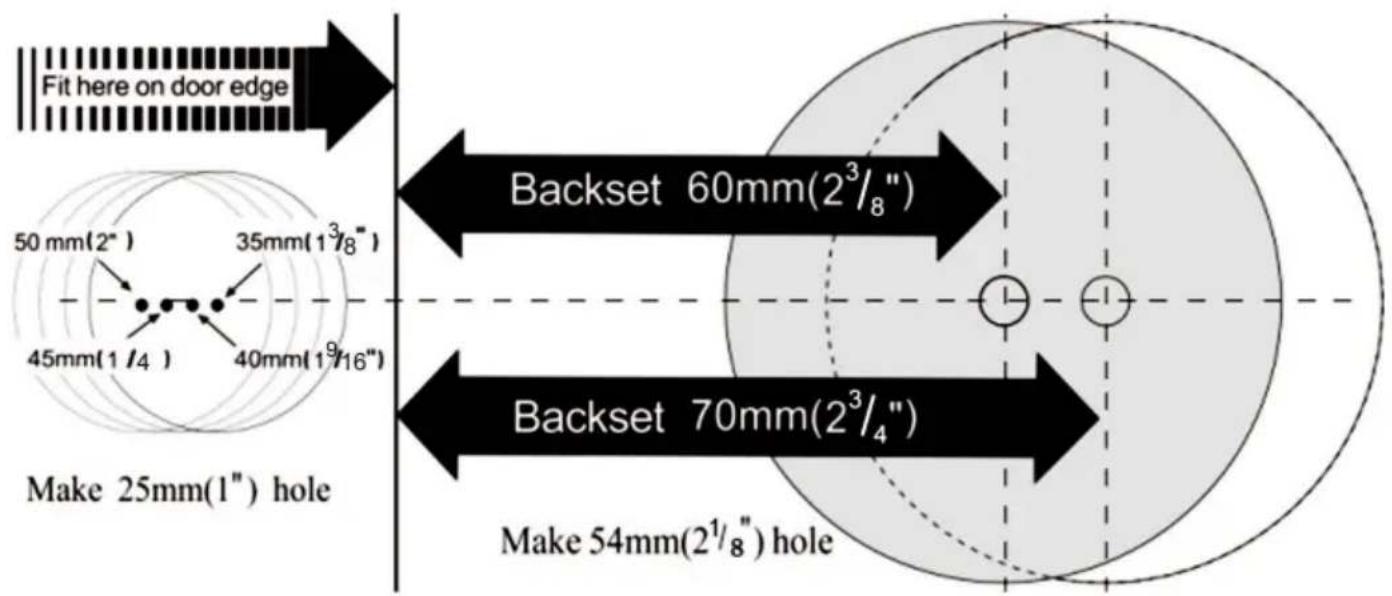

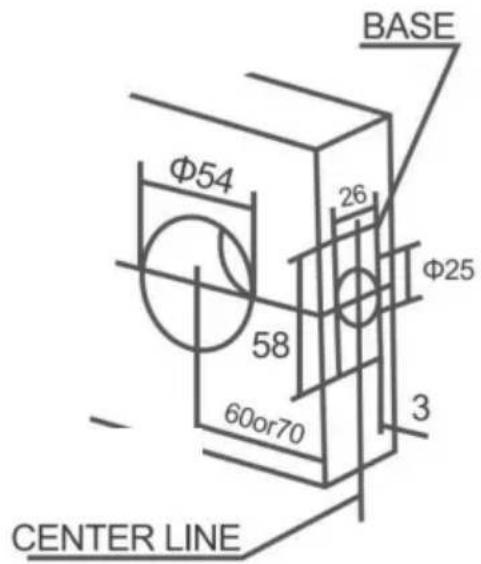

1. MARKERA DÖRR & HÅL (Se bifogade öppningsdiagram.)
A: Vik mallen över kanten på dörren och markera platsen 60 mm eller 70 mm hål.
B: Borra hålen y54 mm och y25 mm genom dörren.
C: Klipp ut en 58x26x3mm bas.
2. INSTALLERA LÅSEN
Beroende på platsen för låshålen, justera spärren till 60 mm eller 70 mm.
OBS: Kammen skjuts helt åt höger för 70 mm bakåt. (Under justeringen, håll alltid två tänder på kammen framåt.)

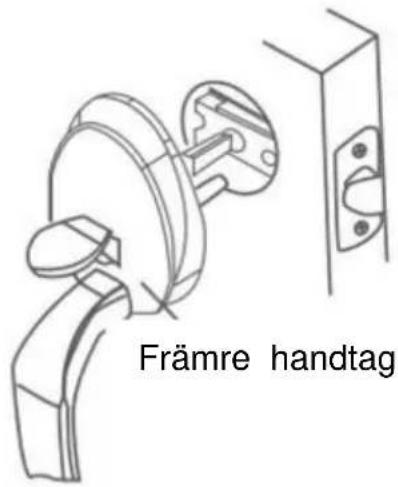

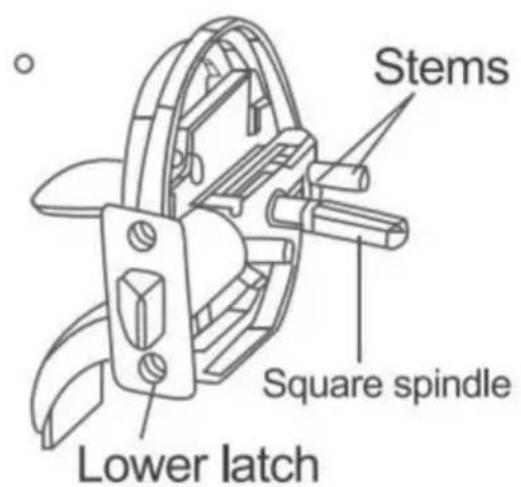

3. INSTALLERA EXTERIÖR HANDTAGSMEKANISM
Placera det främre handtaget med skaft och fyrkantig spindel i spärren enligt bilden. Tryck hårt mot dörrsidan.

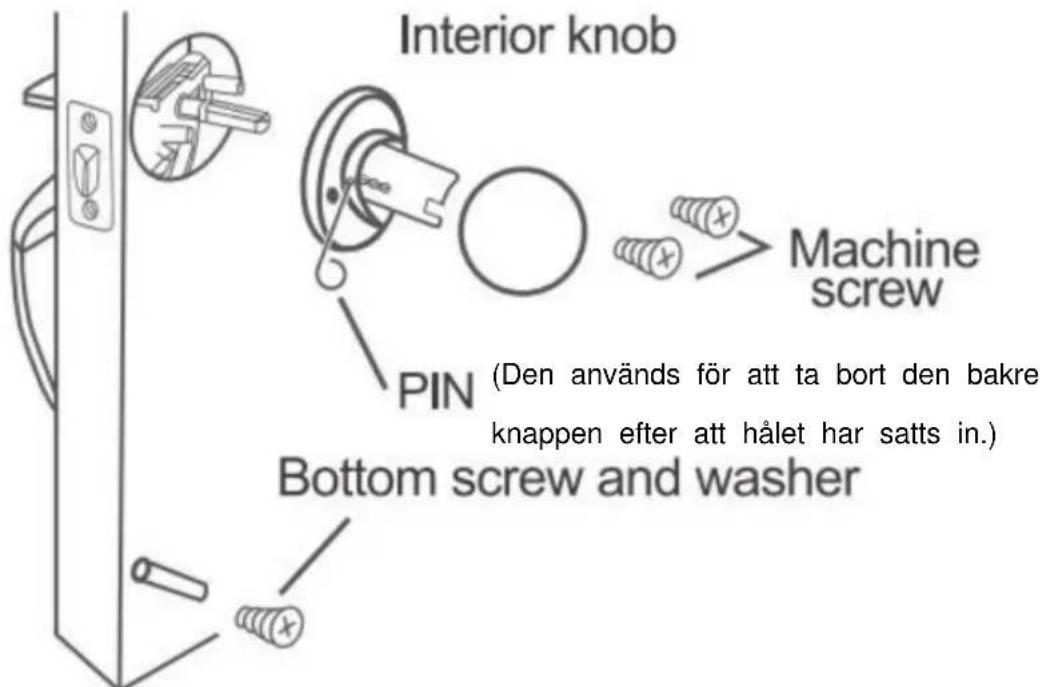

4. INSTALLERA INTERIÖR VRED
När det främre handtaget är på plats, installera det inre vredet och dra åt skruvarna. Sätt in skruven genom brickan och dra åt ordentligt i det nedre hålet.

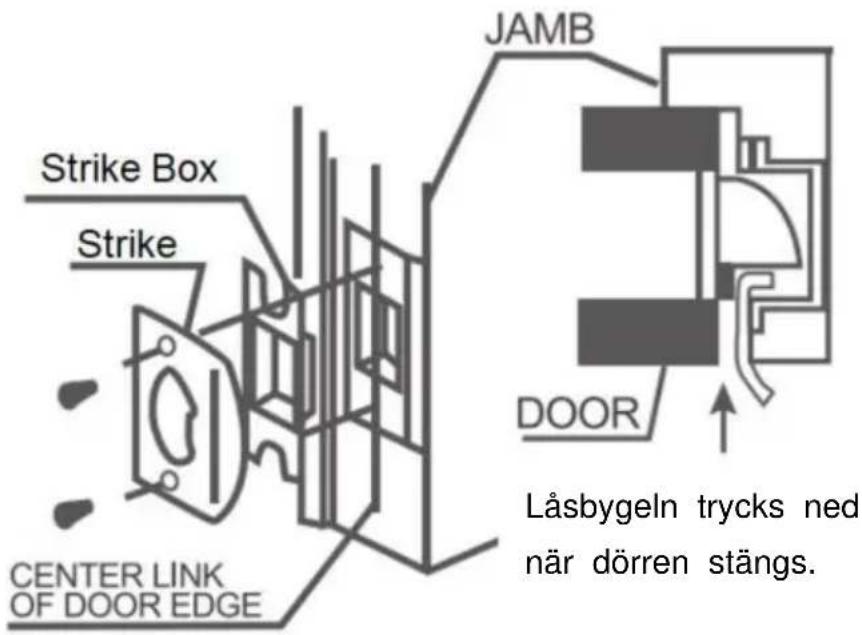

5. INSTALLERA STRIKEN
UNDERHÅLL
- Slå inte till med våld för att undvika skador på spärren och dörrkarmen.
- Om det finns smuts, använd en torr trasa för att ta bort, skrubba inte med kemikalier som diskmedel. Annars kommer det att förstöra skyddsfilmen på utsatta delar och orsaka blekning.
- Med jämna mellanrum (ett halvår eller en gång om året) eller när nyckeln inte är smidigt insatt och borttagen, kan grafitpulver (pennpulver) tillsättas i nyckelhålet för att smörja.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
EC REP: E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
