19985-SN - Deurklink Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	19985-SN
Producttype	Deurgreep met drukknop
Kleur	Satijnnikkel
Materiaal	Metaal (staal, legering)
Geschikte deurdikte	1-3/8" tot 1-3/4" (35 mm tot 44 mm)
Vergrendelingslengte (steek)	2-3/8" (60 mm) of 2-3/4" (70 mm), verstelbaar
Hartafstand handgreep (steekafstand)	7-11/16" tot 8-13/16" (195 mm tot 224 mm)
Diameter boorgaten	54 mm (hoofdgat) en 25 mm (vergrendelingsgat)
Afmetingen uitsparing basis	58 x 26 x 3 mm
Belangrijkste functies	Sleutelvergrendeling, draaiknop binnen, buitengreep
Inhoud van de doos	Voorgreep, slotkast A en B, cilinder, rozet van nachtslot, stootplaten, achterknop, schroeven, spindel, sleutels (x3), ring, handleiding
Onderhoud en reiniging	Reinigen met een droge doek; geen chemische schoonmaakmiddelen gebruiken. Smeren met grafietpoeder indien nodig
Veiligheid	Bevat kleine onderdelen, verstikkingsgevaar. Buiten bereik van kinderen houden
Algemene informatie	Installatie vereist boren; veiligheidsvoorschriften volgen. Garantie en support via www.vevor.com/support

Veelgestelde vragen - 19985-SN Vevor

Welke deurdiktes zijn compatibel met de Vevor 19985-SN deurgreep?

De greep is ontworpen voor deuren met een dikte tussen 1-3/8" en 1-3/4" (ongeveer 35 mm tot 44 mm).

Hoe stel ik de steek van de slotkast in?

De slotkast kan worden ingesteld op 60 mm (2-3/8") of 70 mm (2-3/4"). Om over te schakelen naar 70 mm, duwt u de nok helemaal naar rechts terwijl u twee tanden naar voren houdt.

Welke gereedschappen zijn nodig voor installatie?

U heeft een boormachine, een 54 mm boor voor het hoofdgat en een 25 mm boor voor het sluitgat nodig, evenals een beitel om de uitsparing (58x26x3 mm) uit te hakken.

Hoe installeer ik de buitengreep?

Plaats de voorgreep met de stangen en de vierkante spindel in de slotkast en druk stevig tegen de voorkant van de deur. Bevestig vervolgens de binnengreep en draai de schroeven vast.

Wat moet ik doen als de sleutel niet gemakkelijk in het slot gaat of draait?

Voeg grafietpoeder (potloodpoeder) toe in het sleutelgat om te smeren. Vermijd vloeibare smeermiddelen die het mechanisme kunnen verstoppen.

Hoe maak ik de greep schoon zonder schade?

Gebruik een droge doek om vuil te verwijderen. Gebruik geen chemische schoonmaakmiddelen of afwasmiddel, omdat deze de beschermlaag aantasten en verkleuring veroorzaken.

Welke veiligheidsmaatregelen moet ik nemen?

Het product bevat kleine onderdelen die verstikkingsgevaar opleveren. Houd ze buiten bereik van kinderen. Draag tijdens installatie een veiligheidsbril en houd handen uit de buurt van snijgereedschap.

Worden er sleutels meegeleverd?

Ja, de set bevat 3 sleutels voor de cilindervergrendeling.

Kan ik deze greep op een metalen deur installeren?

De handleiding specificeert geen deurmateriaal, maar boren is vereist. Zorg voor geschikte boren voor metaal en volg de aangegeven boorafmetingen.

Waar vind ik technische ondersteuning of garantie?

Technische ondersteuning en de elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support.

GEBRUIKSAANWIJZING 19985-SN Vevor

Knoppensets voor knoppen

MODEL: 19985-SN / 20185-AC / 20185-10B

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Knoppensets voor knoppen

MODEL: 19985-SN / 20185-AC / 20185-10B

OPMERKING: De getoonde afbeelding is alleen ter illustratie. Raadpleeg de kleur die u hebt gekocht.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren.

Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!

1. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap.

instructies voor veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u

montage en het starten van de bediening van het elektrische gereedschap. Houd altijd uw handen,

gezicht, haar, losse kleding en lichaam op een veilige afstand van spindels en

snijgereedschappen. Houd de handgrepen van het gereedschap altijd stevig vast tijdens het gebruik.

Koppel het apparaat altijd los van de stroombron voordat u aanpassingen aanbrengt aan het elektrische gereedschap.

MODEL EN PARAMETERS

		20185-AC 20185-10B19985-SNModel
Kleur	Satijn nikkel	Antiek Koper Mat Zwart
Toepasselijke deurDikte	1-3/8"~1-3/4"
Lengte van de grendel	2-3/8" en 2-3/4"
Steekrij (Deurhendel)	7-11/16" - 8-13/16"

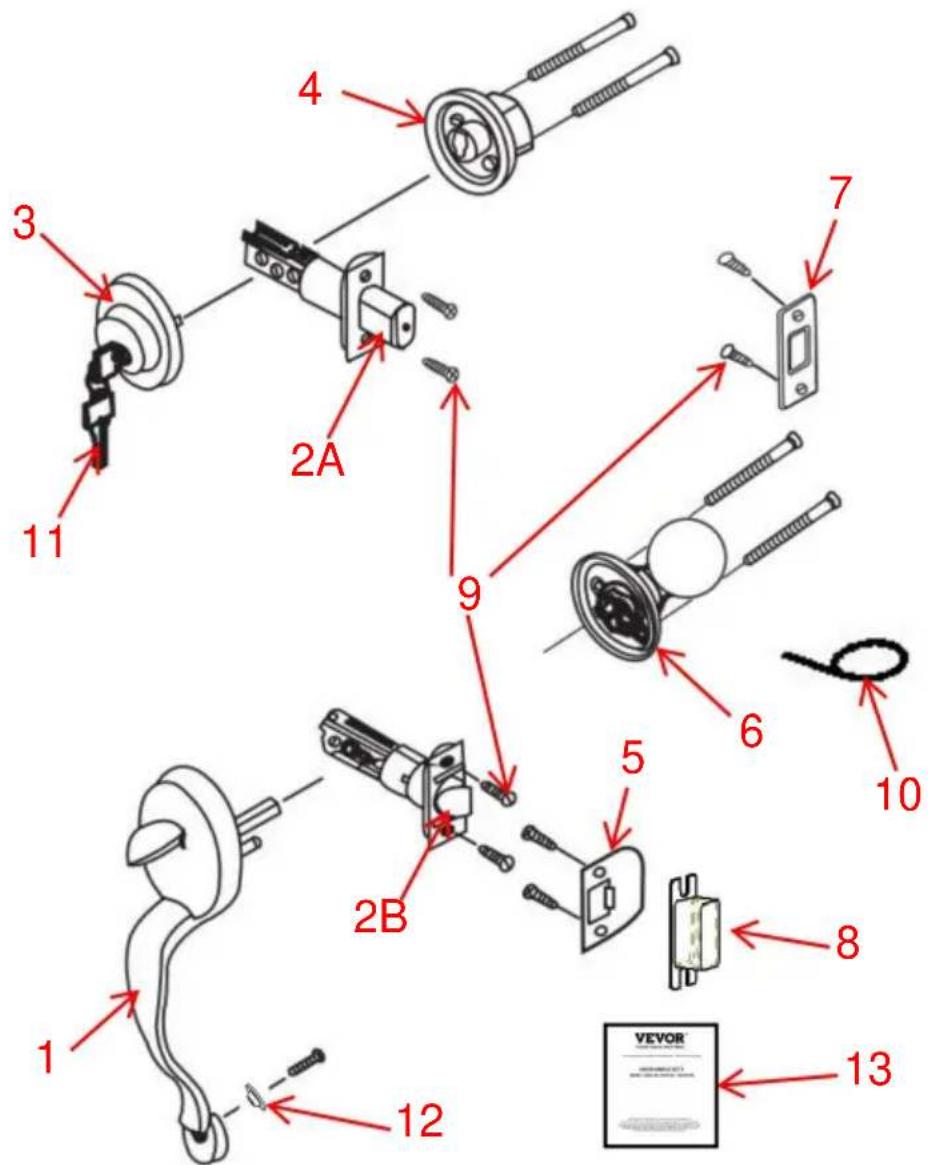

STRUCTUURDIAGRAM EN COMPONENTEN

Nee.	Naam en Hoeveelheid	Nee.	Naam en Hoeveelheid
1	Voorste handgreep x 1	2A	Vergrendeling A x 1
2B	Onderste grendel x 1	3	Cilinder x 1
4	Nachtschootrozet x 1	5	Sluitplaat x 1
6	Achterknop x 1	7	Sluitplaat x 1
8	Slagdoos x 1	9	Schroeven x 8
10	Pen x 1	11	Deursleutel x 3
12	Ring x 1	13	Gebruiksaanwijzing x 1

INSTALLATIE

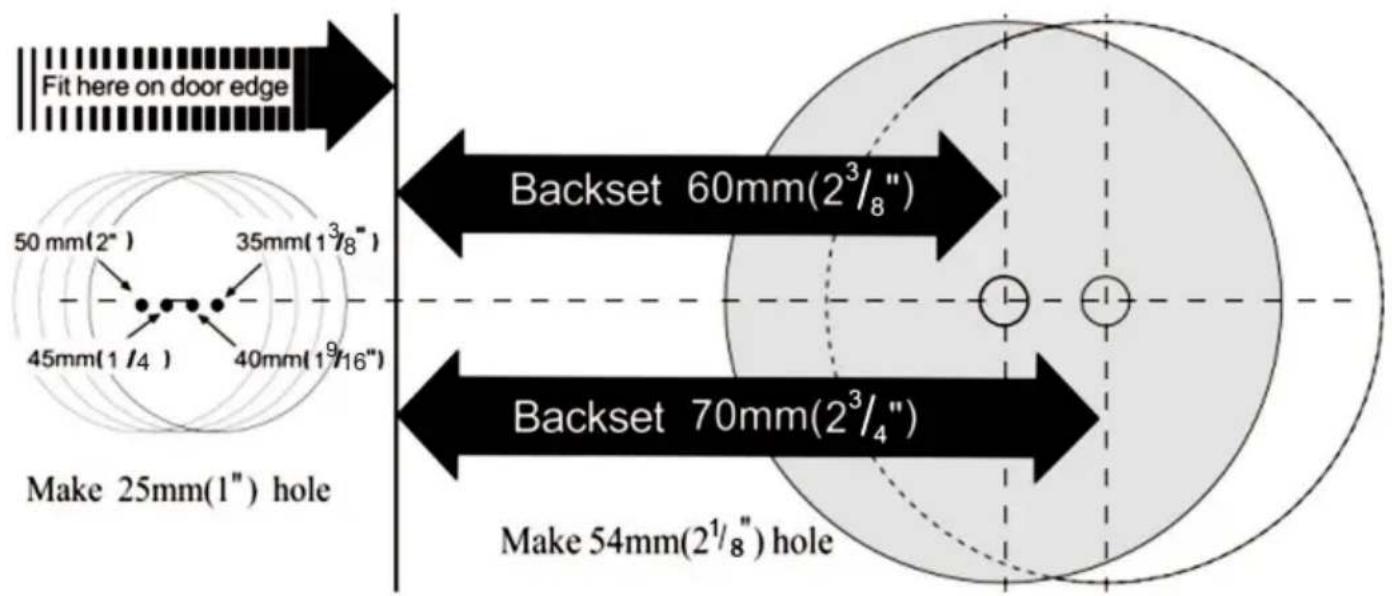

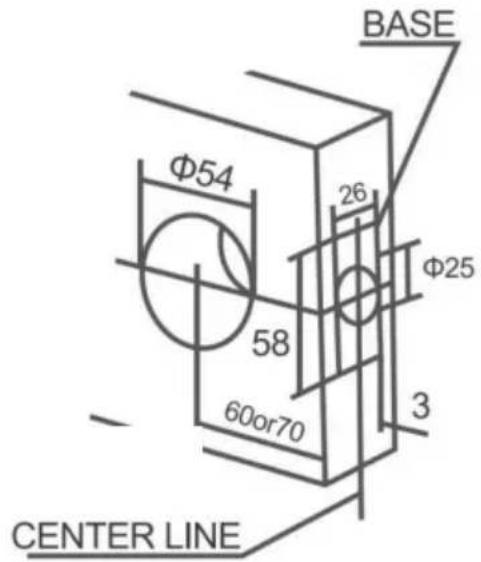

1. MARKEER DE DEUR EN BOORGATEN (Raadpleeg het bijgevoegde openingsdiagram.

A: Vouw de sjabloon over de rand van de deur en markeer de locatie op 60 mm of 70 mm gaten.
B: Boor de gaten van 54mm en 25mm door de deur.
C: Knip een basis uit van 58x26x3mm.

2. INSTALLEER DE VERGRENDEL

Stel de grendel in op 60 mm of 70 mm, afhankelijk van de plaats van de slotgaten.

OPMERKING: De nok wordt volledig naar rechts geduwd voor een doornmaat van 70 mm.

(Houd tijdens de afstelling altijd twee tanden van de nok naar voren.)

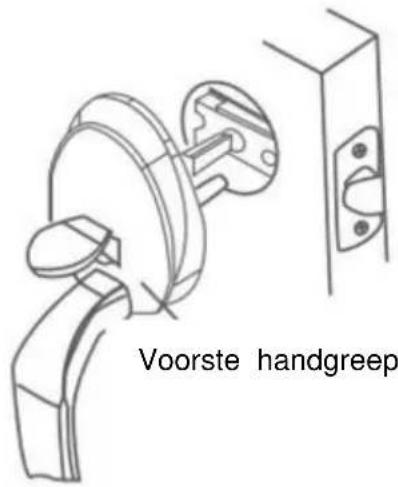

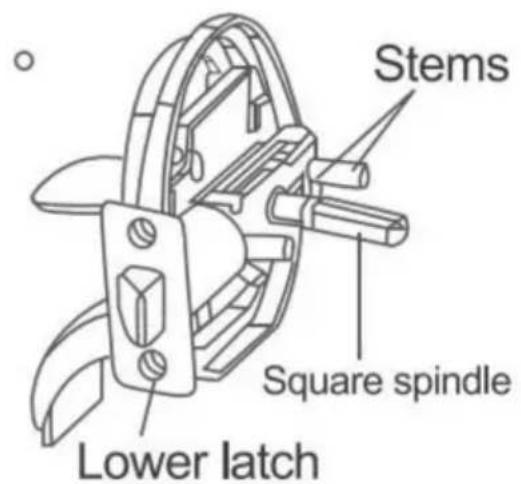

3. INSTALLEER HET EXTERIEURE HANDVATMECHANISME

Plaats de voorste handgreep met stelen en vierkante spindel in de grendel zoals afgebeeld. Druk stevig tegen het deurvlak.

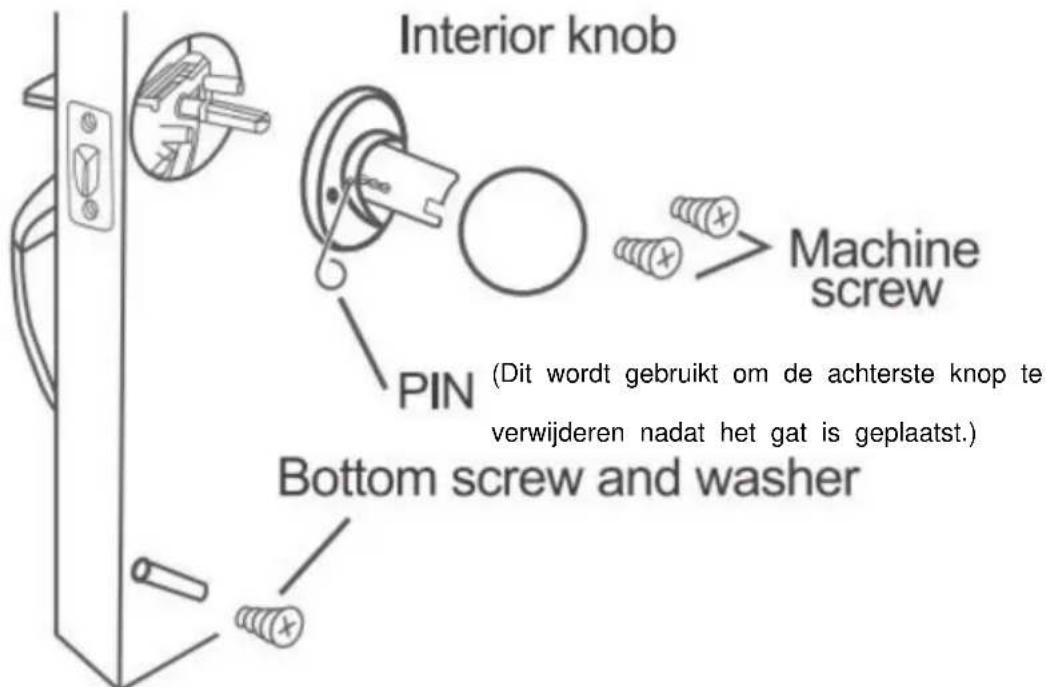

4. INSTALLEER DE INTERIEURKNOPPEN

Nadat de voorste handgreep op zijn plaats zit, installeert u de binnenknop en draait u de schroeven vast. Steek de schroef door de ring en in het onderste gat en draai deze stevig vas

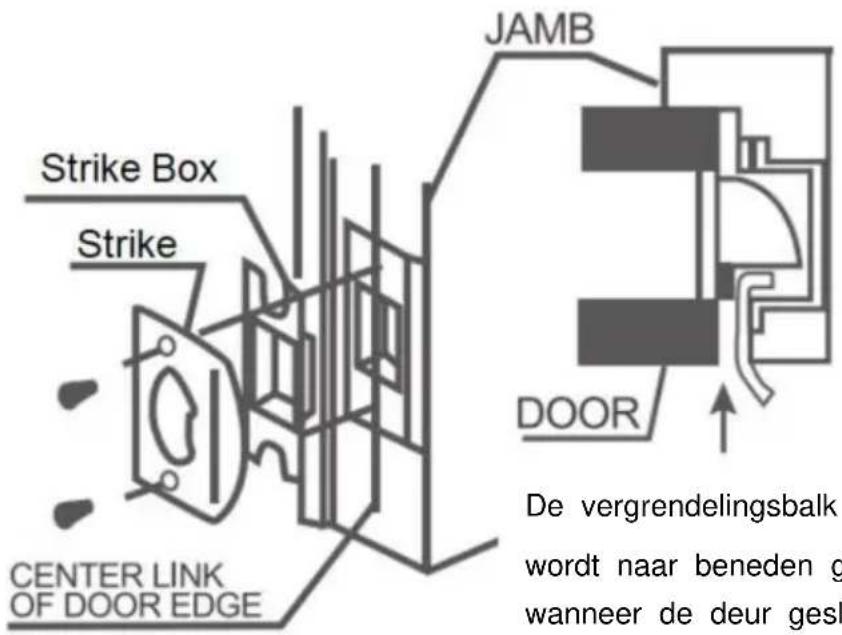

5. INSTALLEER DE SLAGSCHAKELAARS

De vergrendelingsbalk

wordt naar beneden gedrukt

wanneer de deur gesloten is.

ONDERHOUD

1. Sla niet met geweld om schade aan de grendel en het deurkozijn te voorkomen.
2. Als er vuil is, gebruik dan een droge doek om het te verwijderen, schrob niet met chemicaliën zoals afwasmiddel. Anders zal het de beschermende film van blootgestelde delen vernietigen en vervaging veroorzaken.
3. Periodiek (een half jaar of eens per jaar) of wanneer de sleutel niet soepel in en uit het sleutelgat gaat, kan er grafietpoeder (potloodpoeder) in het sleutelgat worden gedaan om het te smeren.
