Marque	Vevor
Modèle	19985-SN
Type de produit	Poignée de porte à bouton
Couleur	Nickel satiné
Matériau	Métal (acier, alliage)
Épaisseur de porte applicable	1-3/8" à 1-3/4" (35 mm à 44 mm)
Longueur du loquet (entraxe)	2-3/8" (60 mm) ou 2-3/4" (70 mm), réglable
Entraxe de la poignée (rangée de pas)	7-11/16" à 8-13/16" (195 mm à 224 mm)
Diamètre des trous de perçage	54 mm (trou principal) et 25 mm (trou de loquet)
Dimensions de la base découpée	58 x 26 x 3 mm
Fonctions principales	Verrouillage à clé, bouton tournant intérieur, poignée extérieure
Contenu de la boîte	Poignée avant, loquet A et B, cylindre, rosace de pêne dormant, gâches, bouton arrière, vis, broche, clés (x3), rondelle, manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de détergents chimiques. Lubrifier avec de la poudre de graphite si nécessaire
Sécurité	Contient de petites pièces, risque d'étouffement. Garder hors de portée des enfants
Informations générales	Installation nécessite perçage ; respecter les consignes de sécurité. Garantie et support via www.vevor.com/support

FOIRE AUX QUESTIONS - 19985-SN Vevor

Quelles sont les épaisseurs de porte compatibles avec la poignée Vevor 19985-SN ?

La poignée est conçue pour des portes d'épaisseur comprise entre 1-3/8" et 1-3/4" (soit environ 35 mm à 44 mm).

Comment régler l'entraxe du loquet (backset) ?

Le loquet peut être réglé sur 60 mm (2-3/8") ou 70 mm (2-3/4"). Pour passer à 70 mm, poussez la came complètement vers la droite en gardant deux dents vers l'avant.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret de 54 mm pour le trou principal et d'un foret de 25 mm pour le loquet, ainsi que d'un ciseau à bois pour découper la base (58x26x3 mm).

Comment installer la poignée extérieure ?

Placez la poignée avant avec les tiges et la tige carrée dans le loquet, puis appuyez fermement contre la façade de la porte. Fixez ensuite le bouton intérieur et serrez les vis.

Que faire si la clé ne s'insère pas ou ne tourne pas facilement ?

Ajoutez de la poudre de graphite (poudre de crayon) dans le trou de serrure pour lubrifier. Évitez les lubrifiants liquides qui peuvent encrasser le mécanisme.

Comment nettoyer la poignée sans l'endommager ?

Utilisez un chiffon sec pour enlever la saleté. N'utilisez pas de détergents chimiques ou de liquide vaisselle, car ils détruiraient le film protecteur et provoqueraient une décoloration.

Quelles sont les précautions de sécurité à prendre ?

Le produit contient de petites pièces qui présentent un risque d'étouffement. Gardez-les hors de portée des enfants. Pendant l'installation, portez des lunettes de sécurité et maintenez les mains à distance des outils de coupe.

La poignée est-elle livrée avec des clés ?

Oui, le kit comprend 3 clés pour le verrouillage par cylindre.

Puis-je installer cette poignée sur une porte en métal ?

La notice ne précise pas le matériau de porte, mais le perçage est requis. Pour une porte en métal, assurez-vous de disposer des forets adaptés et respectez les dimensions de perçage indiquées.

Où trouver le support technique ou la garantie ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI 19985-SN Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

POIGNÉES À BOUTON

MODÈLE : 19985-SN / 20185-AC / 20185-10B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

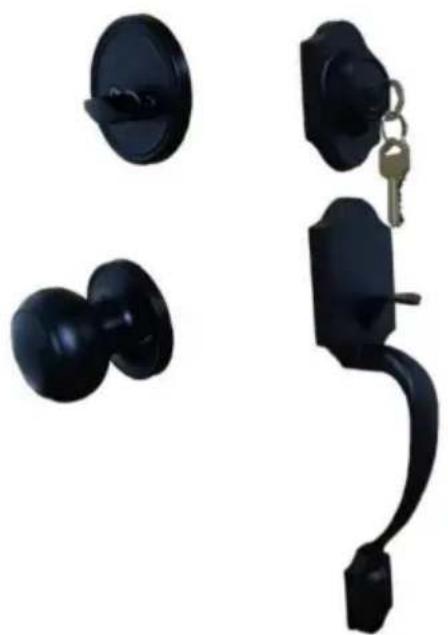

POIGNÉES À BOUTON

MODÈLE : 19985-SN / 20185-AC / 20185-10B

REMARQUE : l'illustration est fournie à titre d'illustration uniquement. Veuillez vous référer à la couleur que vous avez achetée.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

1. Ce produit contient de petites pièces. En cas d'ingestion, il peut présenter un risque d'étouffement.

Danger. Gardez ces petites pièces hors de portée des enfants!

1. Lisez, comprenez et suivez les instructions du fabricant de votre outil électrique.

consignes de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant assemblage et mise en marche de l'outil électrique. Gardez toujours les mains,

visage, cheveux, vêtements amples et corps à une distance sécuritaire des broches et

outils de coupe. Maintenez toujours fermement les poignées des outils pendant leur fonctionnement.

Débranchez toujours l'appareil de la source d'alimentation avant de régler les outils électriques.

MODÈLE ET PARAMÈTRES

		20185-AC 20185	-10B19985-SNModèle
Couleur	Nickel satiné	Cuivre antique noir	mat
Porte applicableÉpaisseur	1-3/8"~1-3/4"
Longueur du loquet	2-3/8" et 2-3/4"
Rangée de pas (poignée de porte)	7-11/16"-8-13/16"

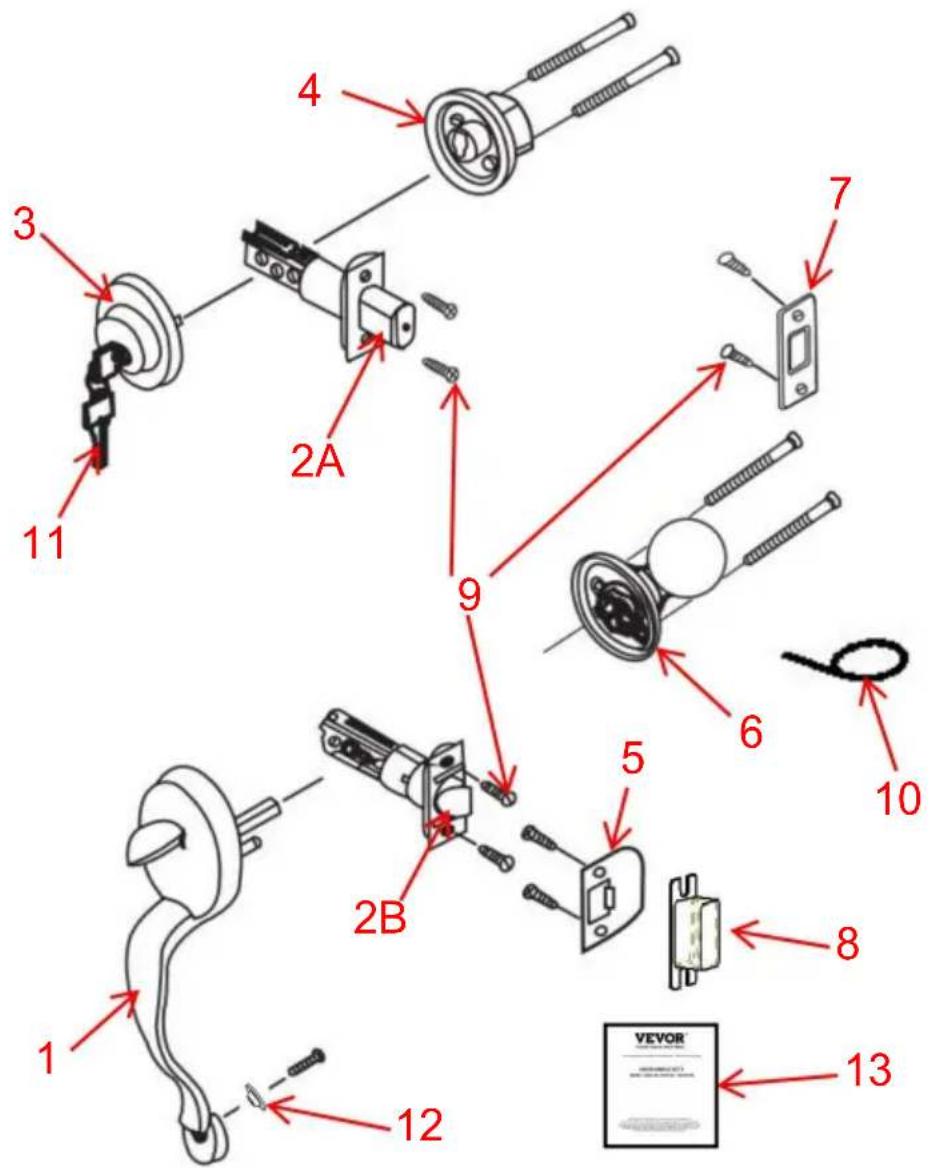

SCHÉMA DE STRUCTURE ET COMPOSANTS

Non.	Nom et quantité	Non.	Nom et quantité
1	Poignée avant x 1	2A	Loquet A x 1
2B	Loquet inférieur x 1	3	Cylindre x 1
4	Rosace de pêne dormant x 1	5	Gâche x 1
6	Bouton arrière x 1	7	Gâche x 1
8	Boîte de frappe x 1	9	Vis x 8
10	Broche x 1	11	Clé de porte x 3
12	Rondelle x 1	13	Manuel d'utilisation x 1

INSTALLATION

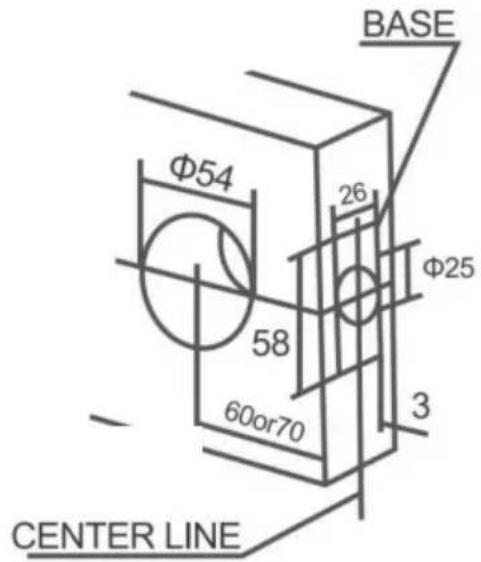

1. MARQUEZ LA PORTE ET PERCEZ LES TROUS (Veuillez vous référer au schéma d'ouverture ci-joint.)

A : Pliez le gabarit sur le bord de la porte et marquez l'emplacement à 60 mm ou 70 mm de trous.
B : Percez les trous de Φ54 mm et Φ25 mm à travers la porte.
C : Découpez une base de 58x26x3mm.

1. INSTALLER LE LOQUET

Selon l'emplacement des trous de verrouillage, ajustez le loquet à 60 mm ou 70 mm.

REMARQUE : la came est poussée complètement vers la droite pour un recul de 70 mm. (Pendant le réglage, gardez toujours deux dents de la came vers l'avant.)

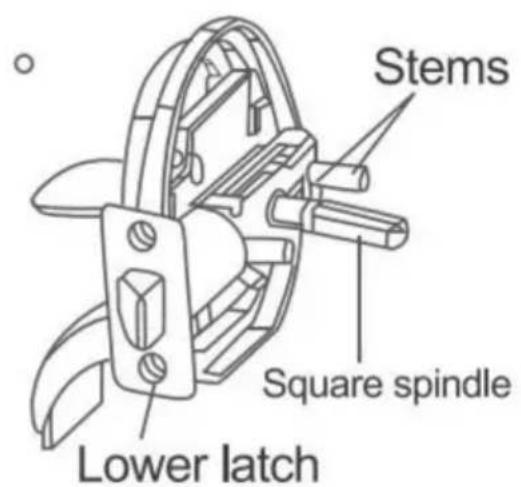

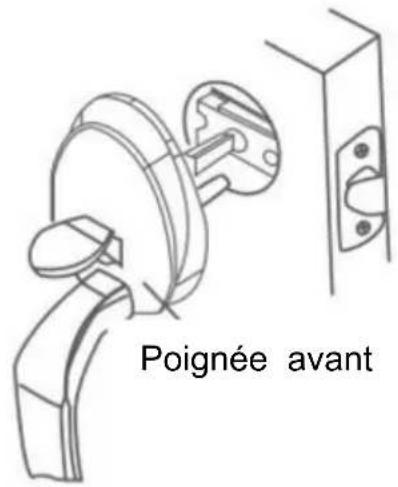

1. INSTALLER LE MÉCANISME DE POIGNÉE EXTÉRIEURE

Placez la poignée avant avec les tiges et la tige carrée dans le loquet comme indiqué. Appuyez fermement contre la façade de la porte.

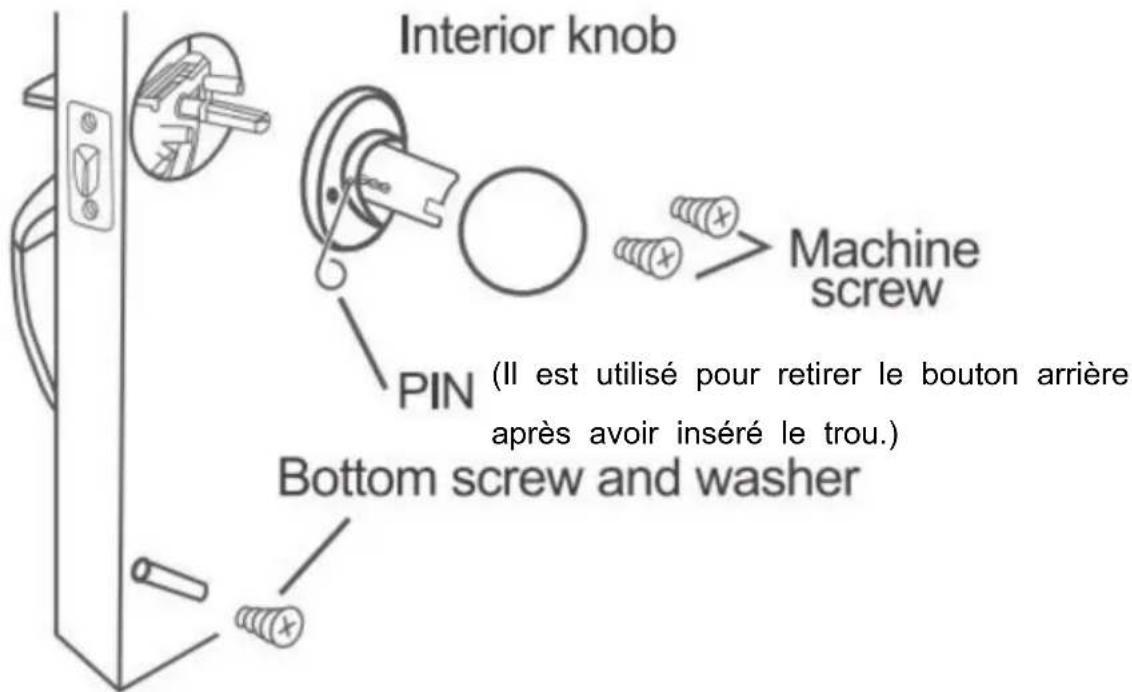

1. INSTALLER LES BOUTONS INTÉRIEURS

Une fois la poignée avant en place, installez le bouton intérieur et serrez les vis. Insérez la vis dans la rondelle et dans le trou inférieur, serrez fermement.

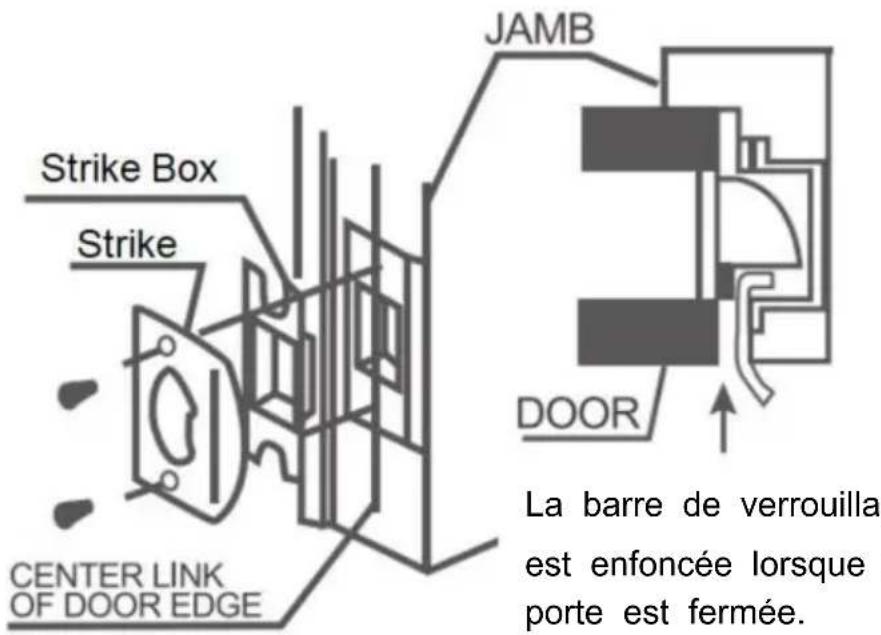

5. INSTALLER LES GRÈVES

ENTRETIEN

1. Ne frappez pas avec force pour éviter d'endommager le loquet et le cadre de la porte.
2. S'il y a de la saleté, utilisez un chiffon sec pour l'enlever, ne frottez pas avec des produits chimiques tels que du liquide vaisselle. Sinon, cela détruirait le film protecteur des parties exposées et provoquerait une décoloration.
3. Périodiquement (tous les six mois ou une fois par an) ou lorsque la clé n'est pas insérée et retirée en douceur, de la poudre de graphite (poudre de crayon) peut être ajoutée dans le trou de serrure pour lubrifier.
