19985-SN - Klamka do drzwi Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	19985-SN
Typ produktu	Klamka drzwiowa z pokrętłem
Kolor	Nikiel satynowy
Materiał	Metal (stal, stop)
Grubość drzwi	1-3/8" do 1-3/4" (35 mm do 44 mm)
Długość zapadki (rozstaw)	2-3/8" (60 mm) lub 2-3/4" (70 mm), regulowany
Rozstaw klamki (skok)	7-11/16" do 8-13/16" (195 mm do 224 mm)
Średnica otworów wiertniczych	54 mm (otwór główny) i 25 mm (otwór zapadki)
Wymiary wyciętej podstawy	58 x 26 x 3 mm
Główne funkcje	Zamykanie na klucz, wewnętrzne pokrętło obrotowe, klamka zewnętrzna
Zawartość opakowania	Klamka przednia, zapadka A i B, cylinder, rozeta skrzynki zamka, zaczepy, przycisk tylny, śruby, szpilka, klucze (x3), podkładka, instrukcja
Konserwacja i czyszczenie	Czyścić suchą ściereczką; nie używać chemicznych detergentów. W razie potrzeby smarować proszkiem grafitowym
Bezpieczeństwo	Zawiera małe części, ryzyko udławienia. Trzymać poza zasięgiem dzieci
Informacje ogólne	Instalacja wymaga wiercenia; przestrzegać zasad bezpieczeństwa. Gwarancja i wsparcie na stronie www.vevor.com/support

Często zadawane pytania - 19985-SN Vevor

Jakie grubości drzwi są kompatybilne z klamką Vevor 19985-SN?

Klamka jest przeznaczona do drzwi o grubości od 1-3/8" do 1-3/4" (około 35 mm do 44 mm).

Jak wyregulować rozstaw zapadki (backset)?

Zapadkę można ustawić na 60 mm (2-3/8") lub 70 mm (2-3/4"). Aby przejść na 70 mm, przesuń krzywkę całkowicie w prawo, pozostawiając dwa zęby do przodu.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wiertarki, wiertła 54 mm do otworu głównego i wiertła 25 mm do zapadki, a także dłuta do drewna do wycięcia podstawy (58x26x3 mm).

Jak zamontować klamkę zewnętrzną?

Umieść klamkę przednią z trzpieniami i kwadratowym trzpieniem w zapadce, a następnie dociśnij mocno do czoła drzwi. Następnie zamocuj przycisk wewnętrzny i dokręć śruby.

Co zrobić, jeśli klucz nie wchodzi lub nie obraca się łatwo?

Dodaj proszek grafitowy (proszek ołówkowy) do otworu zamka w celu smarowania. Unikaj płynnych smarów, które mogą zanieczyścić mechanizm.

Jak czyścić klamkę bez uszkadzania jej?

Użyj suchej ściereczki do usunięcia brudu. Nie używaj chemicznych detergentów ani płynu do mycia naczyń, ponieważ zniszczą one warstwę ochronną i spowodują odbarwienia.

Jakie środki ostrożności należy zachować?

Produkt zawiera małe części, które stwarzają ryzyko udławienia. Trzymaj je poza zasięgiem dzieci. Podczas instalacji noś okulary ochronne i trzymaj ręce z dala od narzędzi tnących.

Czy klamka jest dostarczana z kluczami?

Tak, zestaw zawiera 3 klucze do zamka bębenkowego.

Czy mogę zamontować tę klamkę na drzwiach metalowych?

Instrukcja nie precyzuje materiału drzwi, ale wymagane jest wiercenie. W przypadku drzwi metalowych upewnij się, że masz odpowiednie wiertła i przestrzegaj podanych wymiarów wiercenia.

Gdzie znaleźć pomoc techniczną lub gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI 19985-SN Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ZESTAWY UCHWYTÓW GAŁKOWYCH

MODEL: 19985-SN / 20185-AC / 20185-10B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZESTAWY UCHWYTÓW GAŁKOWYCH

MODEL: 19985-SN / 20185-AC / 20185-10B

UWAGA: Pokazany kolor jest tylko ilustracją. Proszę odnieść się do zakupionego koloru.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci!

2. Przeczytaj, zrozum i postępuj zgodnie z instrukcją producenta elektronarzędzi. instrukcje bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed montaż i rozpoczęcie pracy elektronarzędzia. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzia tnące. Zawsze trzymaj mocno uchwyty narzędzi podczas pracy. Przed przystąpieniem do regulacji elektronarzędzi należy zawsze odłączyć je od źródła zasilania.

MODEL I PARAMETRY

		20185-AC 20185-10B19985-SNModel
Kolor Nikiel satynowy		Antyczna miedź matowa czerń
Drzwi odpowiednieGrubość	1-3/8"~1-3/4"
Długość zatrzasku	2-3/8" i 2-3/4"
Rząd drzwi (klamka)	7-11/16"-8-13/16"

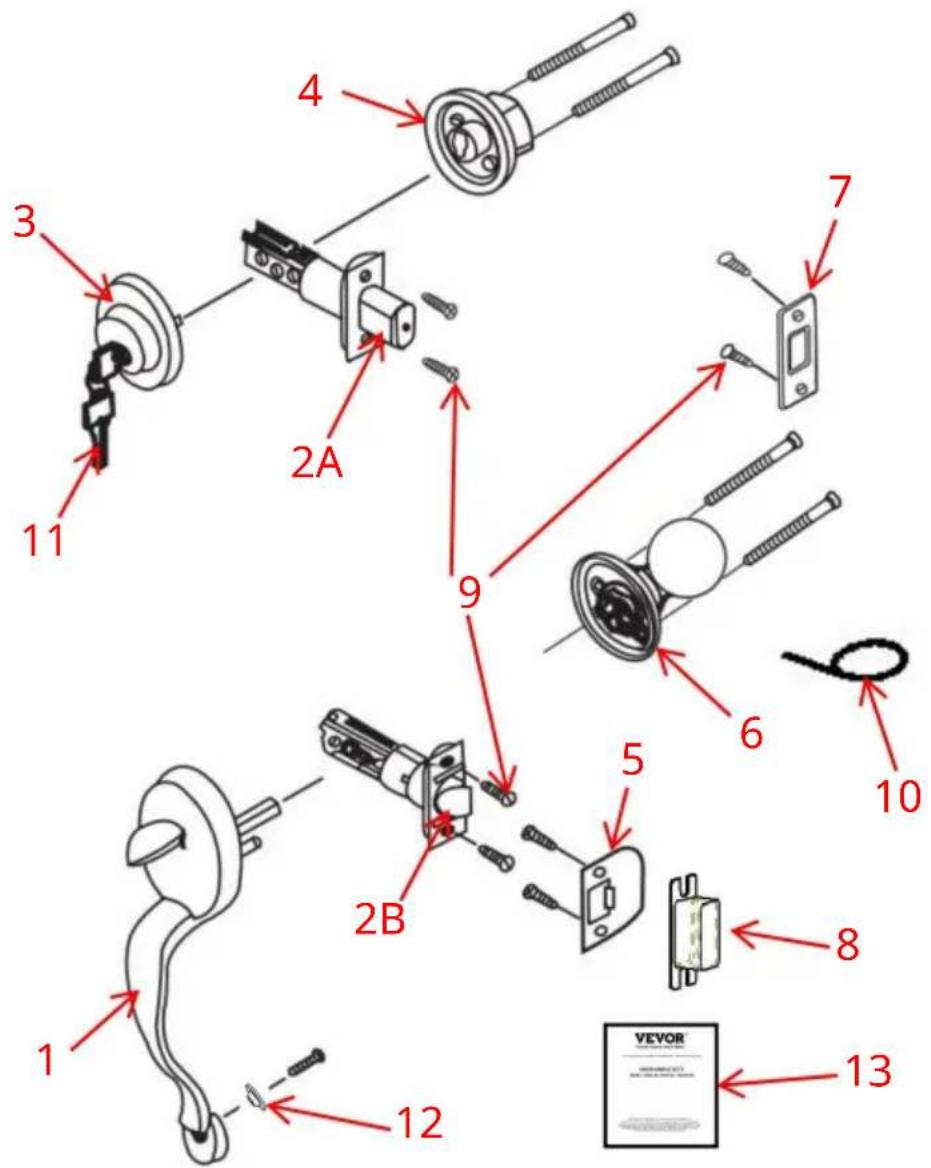

SCHEMAT STRUKTURY I SKŁADNIKI

NIE.	Nazwa i ilość	NIE.	Nazwa i ilość
1	Uchwyt przedni x 1	2A	Zatrzask A x 1
2B	Dolny zatrzask x 1	3	Cylinder x 1
4	Róża zasuwkowa x 1	5	Płytka uderzeniowa x 1
6	Gałka tylna x 1	7	Płytka uderzeniowa x 1
8	Skrzynka uderzeniowa x 1	9	Śruby x 8
10	Szpilka x 1	11	Klucz do drzwi x 3
12	Podkładka x 1	13	Instrukcja obsługi x 1

INSTALACJA

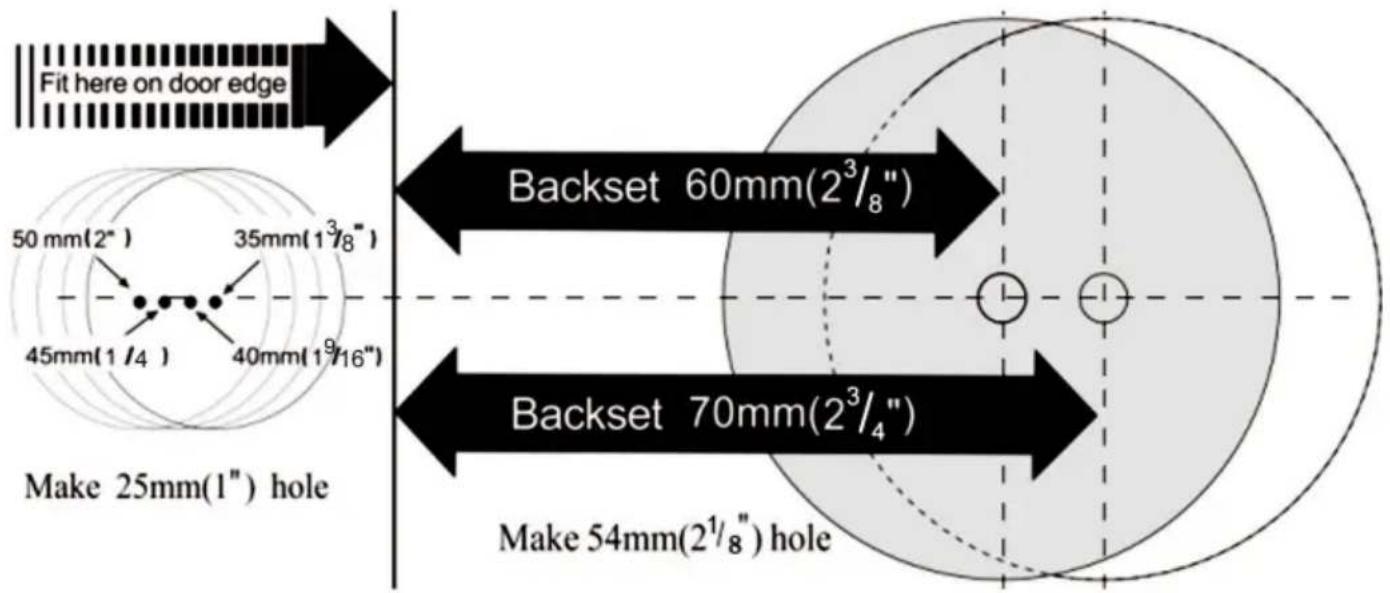

1. OZNACZ OTWORY DRZWIOWE I WYWIERTUJ (skorzystaj z załączonego schematu otworów).

A: Złoż szablon na krawędź drzwi i zaznacz miejsce w odległości 60 mm lub Otwory 70 mm.

B: Wywierć otwory o średnicy Φ54 mm i Φ25 mm w drzwiach.

C: Wytnij podstawę o wymiarach 58x26x3mm.

1. ZAMONTUJ ZATRZASK

W zależności od rozmieszczenia otworów na zamek należy ustawić zatrzask na 60 mm lub 70 mm.

UWAGA: Krzywka jest przesunięta maksymalnie w prawo o 70 mm. (Podczas regulacji należy zawsze ustawić dwa zęby krzywki tak, aby były przesunięte do przodu.)

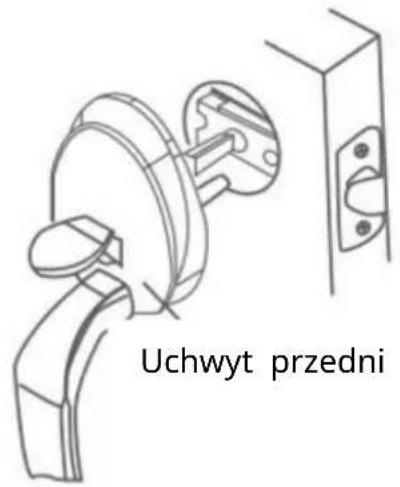

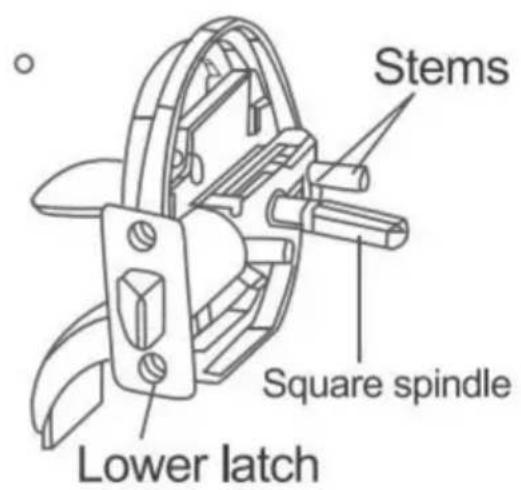

1. ZAMONTUJ MECHANIZM KLAMKI ZEWNĘTRZNEJ

Umieść przednią klamkę z trzpieniami i kwadratowym wrzecionem w zatrzasku, jak pokazano. Mocno dociśnij do powierzchni drzwi.

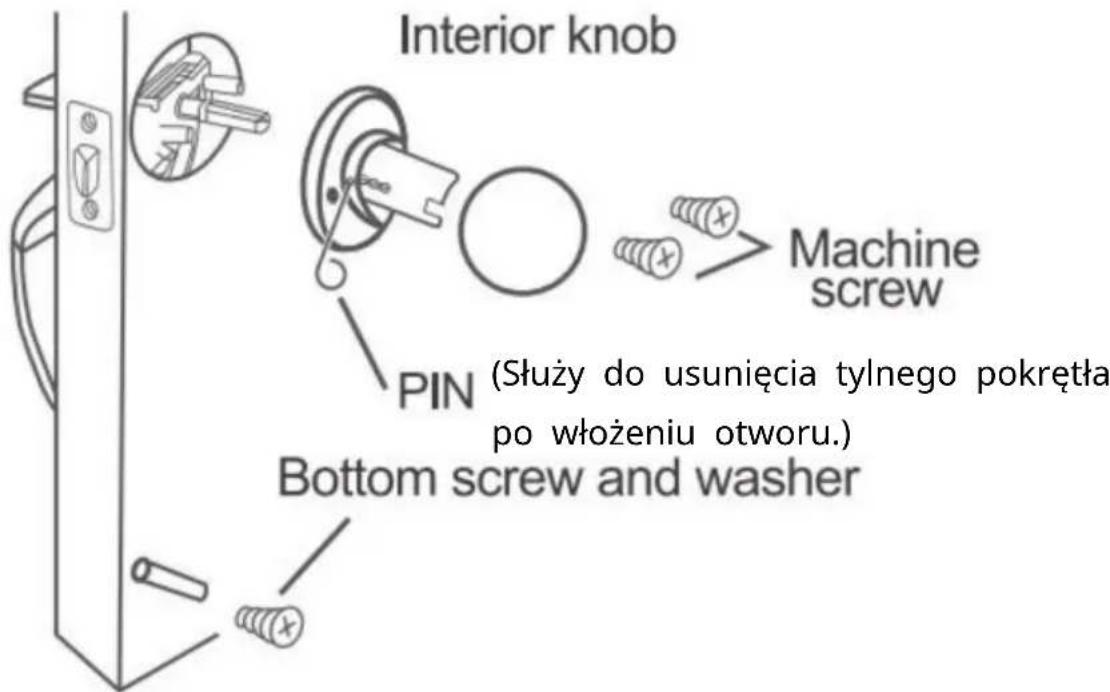

1. ZAMONTUJ WEWNĘTRZNE GAŁKI

Po umieszczeniu przedniego uchwytu na miejscu zamontuj wewnętrzne pokrętło i dokręć śruby. Włóż śrubę przez podkładkę i do dolnego otworu, mocno dokręć.

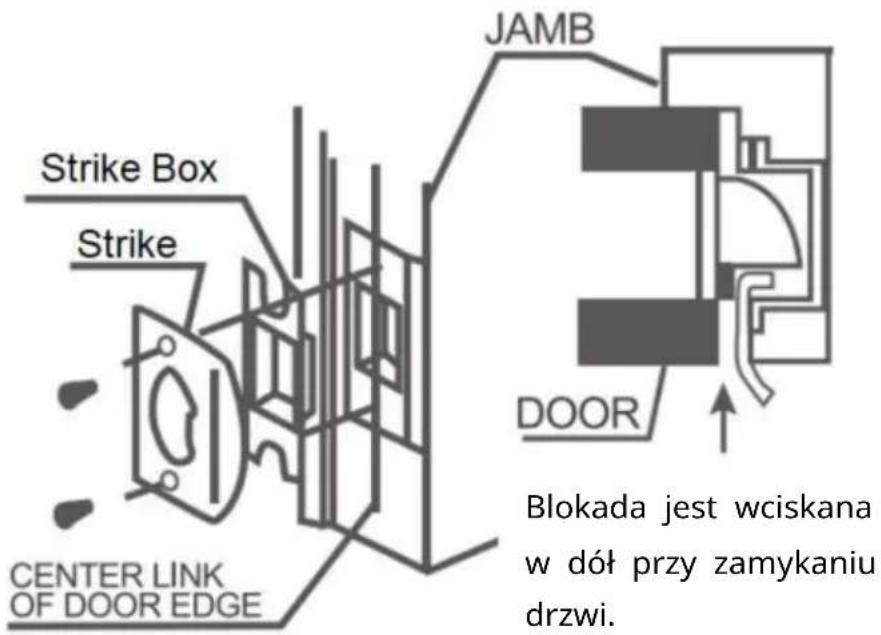

5. ZAMONTUJ STRIKES

KONSERWACJA

1. Nie uderzaj z dużą siłą, aby uniknąć uszkodzenia zatrzasku i ościeżnicy.
2. Jeśli jest brud, usuń go suchą szmatką, nie szoruj środkami chemicznymi, takimi jak płyn do mycia naczyń. W przeciwnym razie zniszczy to warstwę ochronną odsłoniętych części i spowoduje blaknięcie.
3. Okresowo (co pół roku lub raz na rok) lub gdy wkładanie i wyjmowanie klucza nie przebiega płynnie, do zamka można dodać proszek grafitowy (proszek ołówkowy) w celu nasmarowania.
