20185-AC - Klamka do drzwi Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	20185-AC
Typ produktu	Klamka do drzwi z przyciskiem i blokadą
Materiał	Stop metali
Wykończenie	Nikiel satynowy
Kolor	Nikiel satynowy
Średnica rozety	54 mm
Grubość drzwi kompatybilna	35 mm do 44 mm (1-3/8" do 1-3/4")
Podziałka (Backset)	60 mm lub 70 mm (2-3/8" lub 2-3/4")
Odległość między otworami montażowymi	195 mm do 224 mm (7-11/16" do 8-13/16")
Liczba dostarczonych kluczy	3
Typ zapadki	Regulowana zapadka sprężynowa (60 lub 70 mm)
Funkcje	Blokada kluczem, przycisk blokady wewnętrznej
Instalacja	Wiercenie otworów Φ54 mm i Φ25 mm, wycięcie podstawy 58x26x3 mm
Konserwacja	Czyścić suchą szmatką; smarować cylinder proszkiem grafitowym w razie potrzeby
Bezpieczeństwo	Zawiera małe elementy – trzymać poza zasięgiem dzieci (ryzyko zadławienia)
Dołączone akcesoria	Klamka przednia, zapadka (2 rozmiary), cylinder, rozeta szyldu, zaczep (2), przycisk tylny, puszek, śruby (8), trzpień, klucze (3), podkładka, instrukcja obsługi
Możliwość naprawy	Części zamienne dostępne na żądanie przez www.vevor.com/support
Gwarancja	Gwarancja elektroniczna przez stronę Vevor
Waga	Około 0,5 kg (szacunkowo)

Często zadawane pytania - 20185-AC Vevor

Jak zamontować klamkę do drzwi Vevor 20185-AC?

Postępuj zgodnie z instrukcjami: oznacz drzwi za pomocą szablonu, wywierć otwory Φ54 mm i Φ25 mm, a następnie wytnij podstawę 58x26x3 mm. Zamontuj zapadkę, ustawiając podziałkę (60 lub 70 mm). Zamontuj klamkę przednią, a następnie przycisk wewnętrzny, dokręcając śruby. Na koniec zamontuj zaczepy na ościeżnicy.

Jaka grubość drzwi jest odpowiednia?

Klamka jest przeznaczona do drzwi o grubości od 35 mm do 44 mm (1-3/8" do 1-3/4").

Jak ustawić zapadkę na 60 lub 70 mm?

Aby ustawić zapadkę, przesuń krzywkę całkowicie w prawo dla podziałki 70 mm, lub w lewo dla 60 mm. Podczas regulacji upewnij się, że dwa zęby krzywki znajdują się zawsze z przodu.

Co zrobić, jeśli klucz nie obraca się lub cylinder jest twardy?

Nie używaj oleju. Dodaj proszek grafitowy (proszek ołówkowy) do otworu zamka, aby nasmarować mechanizm. Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną Vevor.

Jak wyczyścić klamkę bez uszkadzania?

Użyj suchej, miękkiej szmatki. Nie używaj chemikaliów takich jak płynny detergent, ponieważ zniszczą one warstwę ochronną i spowodują odbarwienia.

Czy mogę zamontować tę klamkę na drzwiach metalowych?

Tak, pod warunkiem że grubość mieści się w zakresie kompatybilnym (35-44 mm) i można wywiercić potrzebne otwory. W przypadku drzwi metalowych należy użyć odpowiednich wierteł.

Czy śruby są dostarczone?

Tak, zestaw zawiera 8 śrub oraz trzpień, podkładkę i wszystkie elementy niezbędne do montażu.

Jak zdemontować klamkę po zamontowaniu?

Najpierw zdejmij przycisk wewnętrzny, odkręcając dolną śrubę. Następnie uzyskasz dostęp do trzpienia i będziesz mógł zdjąć klamkę przednią. W przypadku zapadki odkręć śruby zaczepu i skoku.

Jaka jest gwarancja na ten produkt?

Vevor oferuje gwarancję elektroniczną. Odwiedź stronę www.vevor.com/support, aby zarejestrować produkt i uzyskać pomoc.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z obsługą klienta Vevor przez www.vevor.com/support. Części zamienne, takie jak cylindry, zapadki czy zaczepy, można zamówić osobno.

INSTRUKCJA OBSŁUGI 20185-AC Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

ZESTAWY UCHWYTÓW GAŁKOWYCH

MODEL: 19985-SN / 20185-AC / 20185-10B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZESTAWY UCHWYTÓW GAŁKOWYCH

MODEL: 19985-SN / 20185-AC / 20185-10B

UWAGA: Pokazany kolor jest tylko ilustracją. Proszę odnieść się do zakupionego koloru.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci!

2. Przeczytaj, zrozum i postępuj zgodnie z instrukcją producenta elektronarzędzi. instrukcje bezpieczeństwa. Zawsze zakładaj okulary ochronne lub osłony oczu przed montaż i rozpoczęcie pracy elektronarzędzia. Zawsze trzymaj ręce, twarz, włosy, luźne ubranie i ciało w bezpiecznej odległości od wrzecion i narzędzia tnące. Zawsze trzymaj mocno uchwyty narzędzi podczas pracy. Przed przystąpieniem do regulacji elektronarzędzi należy zawsze odłączyć je od źródła zasilania.

MODEL I PARAMETRY

		20185-AC 20185-10B19985-SNModel
Kolor Nikiel satynowy		Antyczna miedź matowa czerń
Drzwi odpowiednieGrubość	1-3/8"~1-3/4"
Długość zatrzasku	2-3/8" i 2-3/4"
Rząd drzwi (klamka)	7-11/16"-8-13/16"

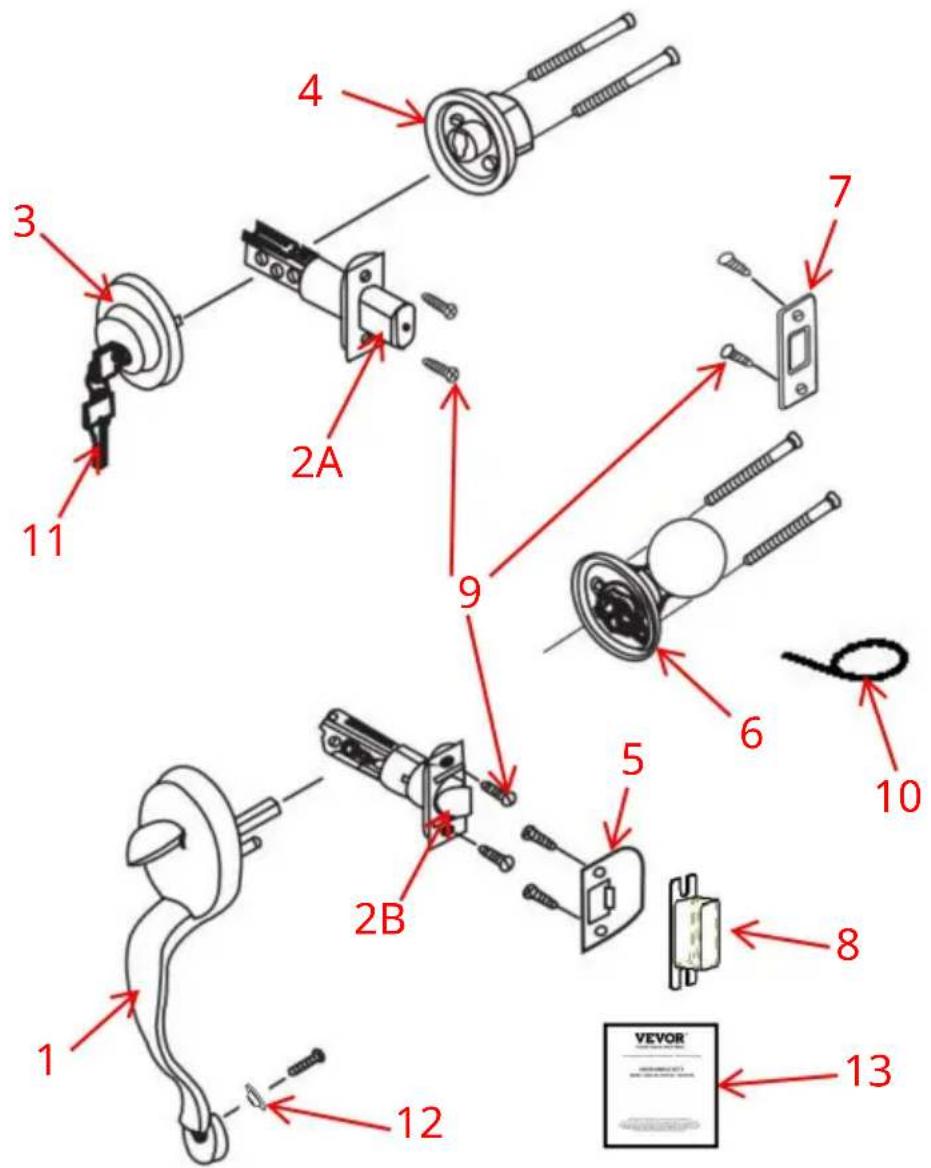

SCHEMAT STRUKTURY I SKŁADNIKI

NIE.	Nazwa i ilość	NIE.	Nazwa i ilość
1	Uchwyt przedni x 1	2A	Zatrzask A x 1
2B	Dolny zatrzask x 1	3	Cylinder x 1
4	Róża zasuwkowa x 1	5	Płytka uderzeniowa x 1
6	Gałka tylna x 1	7	Płytka uderzeniowa x 1
8	Skrzynka uderzeniowa x 1	9	Śruby x 8
10	Szpilka x 1	11	Klucz do drzwi x 3
12	Podkładka x 1	13	Instrukcja obsługi x 1

INSTALACJA

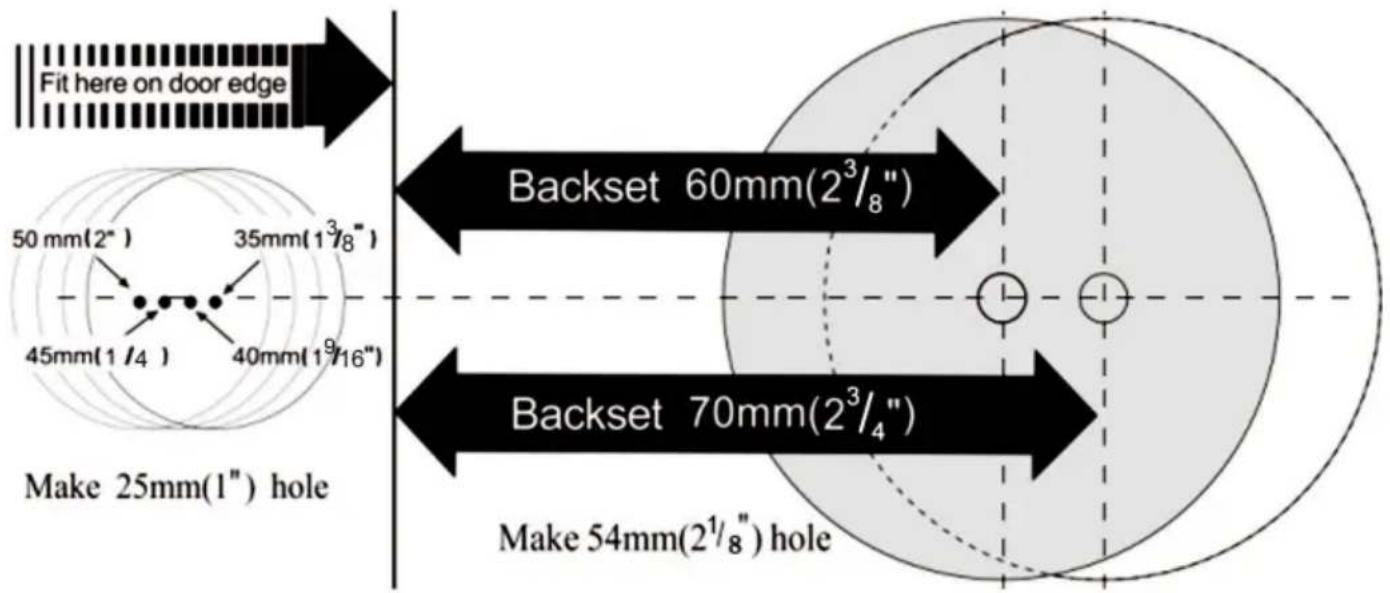

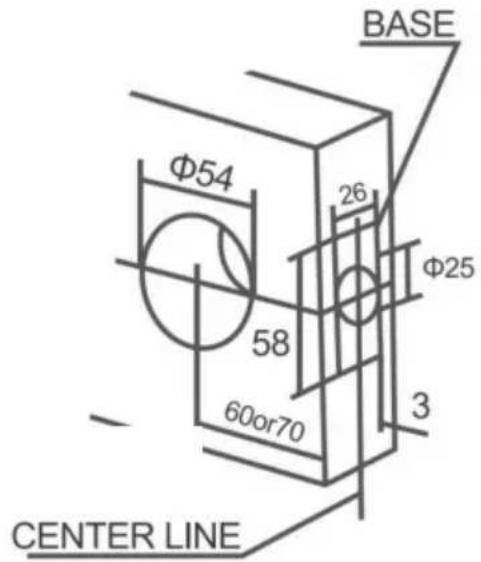

1. OZNACZ OTWORY DRZWIOWE I WYWIERTUJ (skorzystaj z załączonego schematu otworów).

A: Złoż szablon na krawędź drzwi i zaznacz miejsce w odległości 60 mm lub Otwory 70 mm.
B: Wywierć otwory o średnicy Φ54 mm i Φ25 mm w drzwiach.
C: Wytnij podstawę o wymiarach 58x26x3mm.

1. ZAMONTUJ ZATRZASK

W zależności od rozmieszczenia otworów na zamek należy ustawić zatrzask na 60 mm lub 70 mm.

UWAGA: Krzywka jest przesunięta maksymalnie w prawo o 70 mm. (Podczas regulacji należy zawsze ustawić dwa zęby krzywki tak, aby były przesunięte do przodu.)

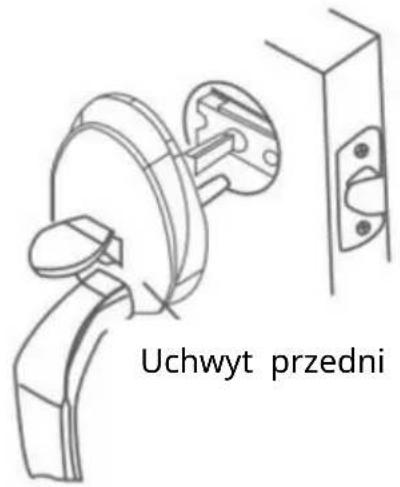

1. ZAMONTUJ MECHANIZM KLAMKI ZEWNĘTRZNEJ

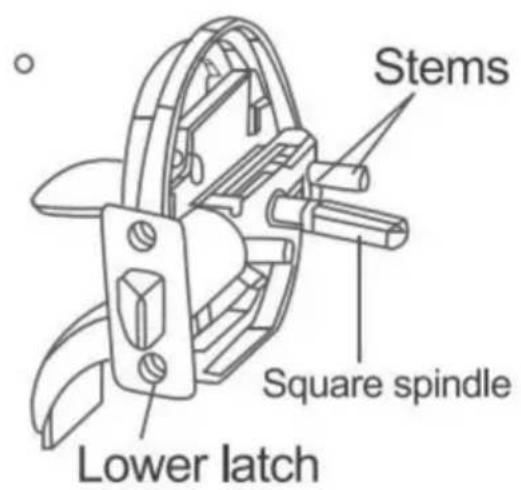

Umieść przednią klamkę z trzpieniami i kwadratowym wrzecionem w zatrzasku, jak pokazano. Mocno dociśnij do powierzchni drzwi.

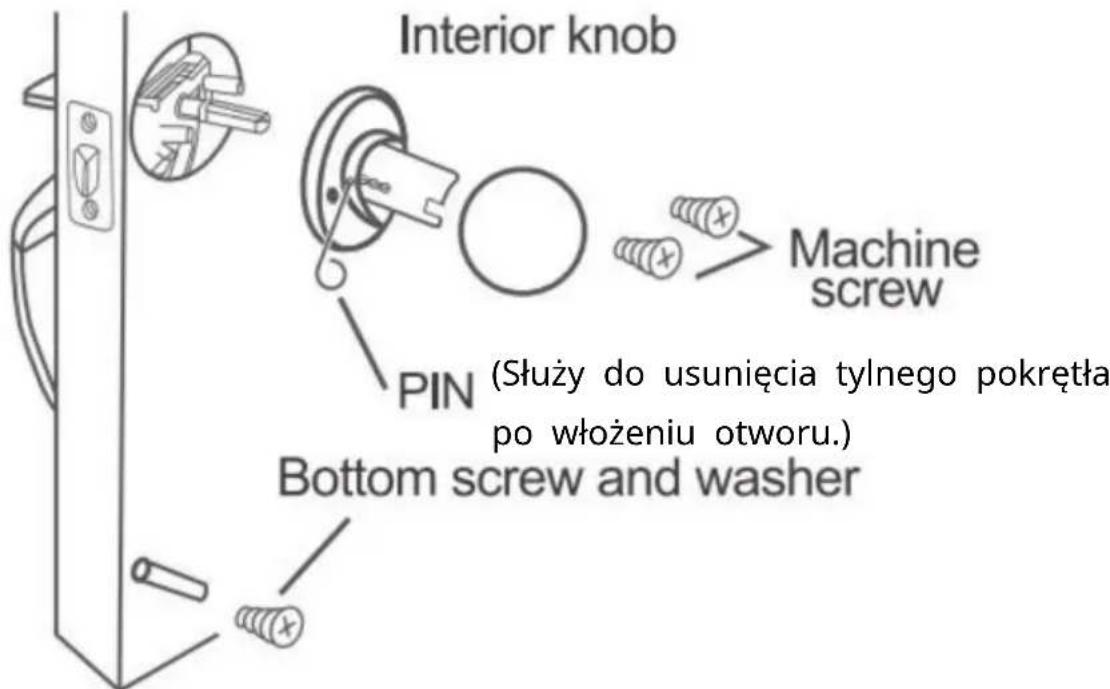

1. ZAMONTUJ WEWNĘTRZNE GAŁKI

Po umieszczeniu przedniego uchwytu na miejscu zamontuj wewnętrzne pokrętło i dokręć śruby. Włóż śrubę przez podkładkę i do dolnego otworu, mocno dokręć.

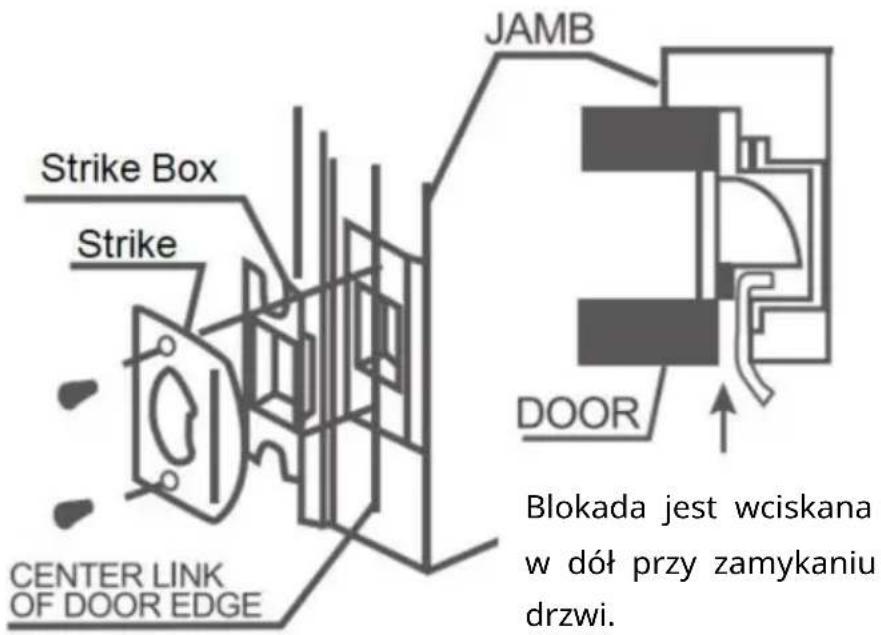

5. ZAMONTUJ STRIKES

KONSERWACJA

1. Nie uderzaj z dużą siłą, aby uniknąć uszkodzenia zatrzasku i ościeżnicy.
2. Jeśli jest brud, usuń go suchą szmatką, nie szoruj środkami chemicznymi, takimi jak płyn do mycia naczyń. W przeciwnym razie zniszczy to warstwę ochronną odsłoniętych części i spowoduje blaknięcie.
3. Okresowo (co pół roku lub raz na rok) lub gdy wkładanie i wyjmowanie klucza nie przebiega płynnie, do zamka można dodać proszek grafitowy (proszek ołówkowy) w celu nasmarowania.
