Merk	Vevor
Model	20185-AC
Producttype	Deurgreep met knop en vergrendeling
Materiaal	Metaallegering
Afwerking	Satijnnikkel
Kleur	Satijnnikkel
Diameter rozet	54 mm
Geschikte deurdikte	35 mm tot 44 mm (1-3/8" tot 1-3/4")
Hartafstand (Backset)	60 mm of 70 mm (2-3/8" of 2-3/4")
Afstand tussen bevestigingsgaten	195 mm tot 224 mm (7-11/16" tot 8-13/16")
Aantal meegeleverde sleutels	3
Type slot	Verstelbare veerslot (60 of 70 mm)
Kenmerken	Sleutelvergrendeling, binnenvergrendelknop
Installatie	Boren van gaten Φ54 mm en Φ25 mm, uitsnijden basis 58x26x3 mm
Onderhoud	Reinigen met een droge doek; cilinder zo nodig smeren met grafietpoeder
Veiligheid	Bevat kleine onderdelen – buiten bereik van kinderen houden (verstikkingsgevaar)
Inbegrepen accessoires	Voorgreep, slot (2 maten), cilinder, rozet voor nachtslot, sluitplaat (2), achterknop, sluitplaatkast, schroeven (8), pen, sleutels (3), ring, gebruikshandleiding
Repareerbaarheid	Losse onderdelen op aanvraag verkrijgbaar via www.vevor.com/support
Garantie	Elektronische garantie via Vevor-website
Gewicht	Ongeveer 0,5 kg (schatting)

Veelgestelde vragen - 20185-AC Vevor

Hoe installeer ik de deurgreep Vevor 20185-AC?

Volg de stappen in de handleiding: markeer de deur met behulp van de sjabloon, boor gaten van Φ54 mm en Φ25 mm, snijd vervolgens een basis van 58x26x3 mm uit. Installeer het slot door de hartafstand (60 of 70 mm) in te stellen. Monteer de voorgreep en vervolgens de binnenknop door de schroeven aan te draaien. Installeer ten slotte de sluitplaten op het kozijn.

Welke deurdikte is geschikt?

De greep is ontworpen voor deuren met een dikte tussen 35 mm en 44 mm (1-3/8" tot 1-3/4").

Hoe stel ik het slot in op 60 of 70 mm?

Om het slot in te stellen, duw de nok volledig naar rechts voor een backset van 70 mm, of naar links voor 60 mm. Zorg ervoor dat u tijdens het instellen altijd twee tanden van de nok naar voren laat wijzen.

Wat te doen als de sleutel niet draait of de cilinder stroef is?

Gebruik geen olie. Voeg grafietpoeder (potloodpoeder) toe aan het sleutelgat om het mechanisme te smeren. Neem bij aanhoudende problemen contact op met de technische ondersteuning van Vevor.

Hoe reinig ik de greep zonder deze te beschadigen?

Gebruik een droge, zachte doek. Gebruik geen chemische producten zoals vloeibaar schoonmaakmiddel, omdat deze de beschermende laag aantasten en verkleuring veroorzaken.

Kan ik deze greep installeren op een metalen deur?

Ja, mits de dikte binnen het compatibele bereik (35-44 mm) valt en u de benodigde gaten kunt boren. Gebruik voor metalen deuren geschikte boorbits.

Worden de schroeven meegeleverd?

Ja, de set bevat 8 schroeven, een pen, een ring en alle benodigde componenten voor de installatie.

Hoe demonteer ik de greep nadat deze is geïnstalleerd?

Verwijder eerst de binnenknop door de onderste schroef los te draaien. U kunt dan bij de pen komen en de voorgreep verwijderen. Voor het slot draait u de schroeven van de sluitplaat en de slotkast los.

Wat is de garantie op dit product?

Vevor biedt een elektronische garantie. Ga naar www.vevor.com/support om uw product te registreren en hulp te krijgen.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantenservice van Vevor via www.vevor.com/support. Losse onderdelen zoals cilinders, sloten of sluitplaten kunnen apart worden besteld.

GEBRUIKSAANWIJZING 20185-AC Vevor

Knoppensets voor knoppen

MODEL: 19985-SN / 20185-AC / 20185-10B

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Knoppensets voor knoppen

MODEL: 19985-SN / 20185-AC / 20185-10B

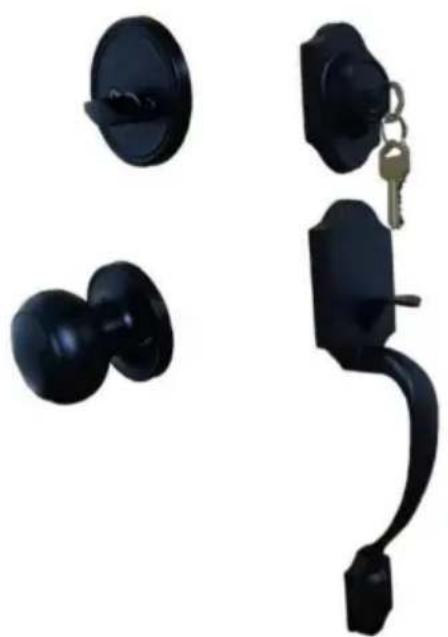

OPMERKING: De getoonde afbeelding is alleen ter illustratie. Raadpleeg de kleur die u hebt gekocht.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren. Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!

2. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap. instructies voor veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u montage en het starten van de bediening van het elektrische gereedschap. Houd altijd uw handen, gezicht, haar, losse kleding en lichaam op een veilige afstand van spindels en snijgereedschappen. Houd de handgrepen van het gereedschap altijd stevig vast tijdens het gebruik. Koppel het apparaat altijd los van de stroombron voordat u aanpassingen aanbrengt aan het elektrische gereedschap.

MODEL EN PARAMETERS

		20185-AC 20185-10B19985-SNModel
Kleur	Satijn nikkel	Antiek Koper Mat Zwart
Toepasselijke deurDikte	1-3/8"~1-3/4"
Lengte van de grendel	2-3/8" en 2-3/4"
Steekrij (Deurhendel)	7-11/16" - 8-13/16"

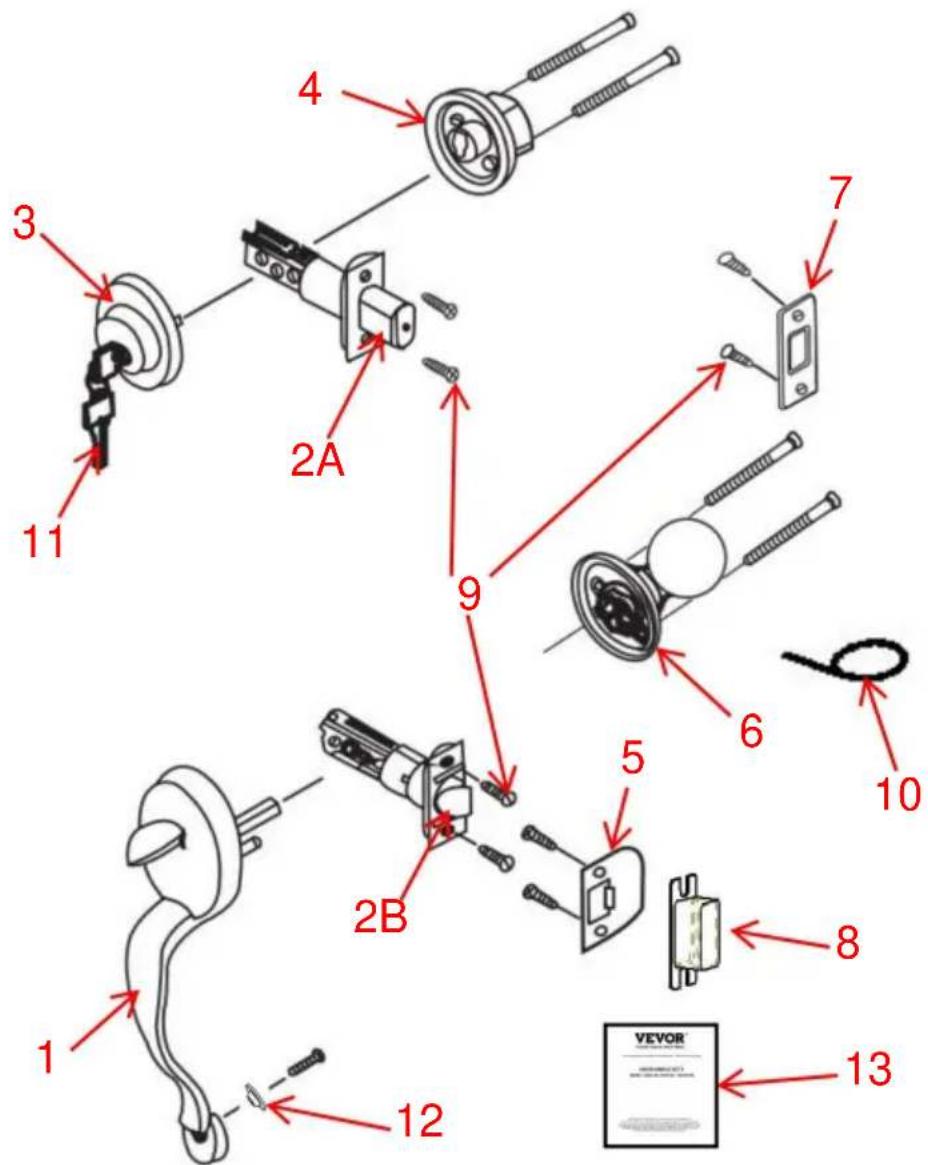

STRUCTUURDIAGRAM EN COMPONENTEN

Nee.	Naam en Hoeveelheid	Nee.	Naam en Hoeveelheid
1	Voorste handgreep x 1	2A	Vergrendeling A x 1
2B	Onderste grendel x 1	3	Cilinder x 1
4	Nachtschootrozet x 1	5	Sluitplaat x 1
6	Achterknop x 1	7	Sluitplaat x 1
8	Slagdoos x 1	9	Schroeven x 8
10	Pen x 1	11	Deursleutel x 3
12	Ring x 1	13	Gebruiksaanwijzing x 1

INSTALLATIE

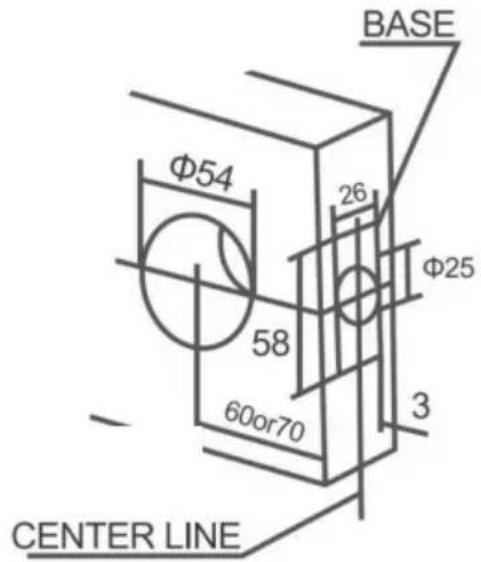

1. MARKEER DE DEUR EN BOORGATEN (Raadpleeg het bijgevoegde openingsdiagram.

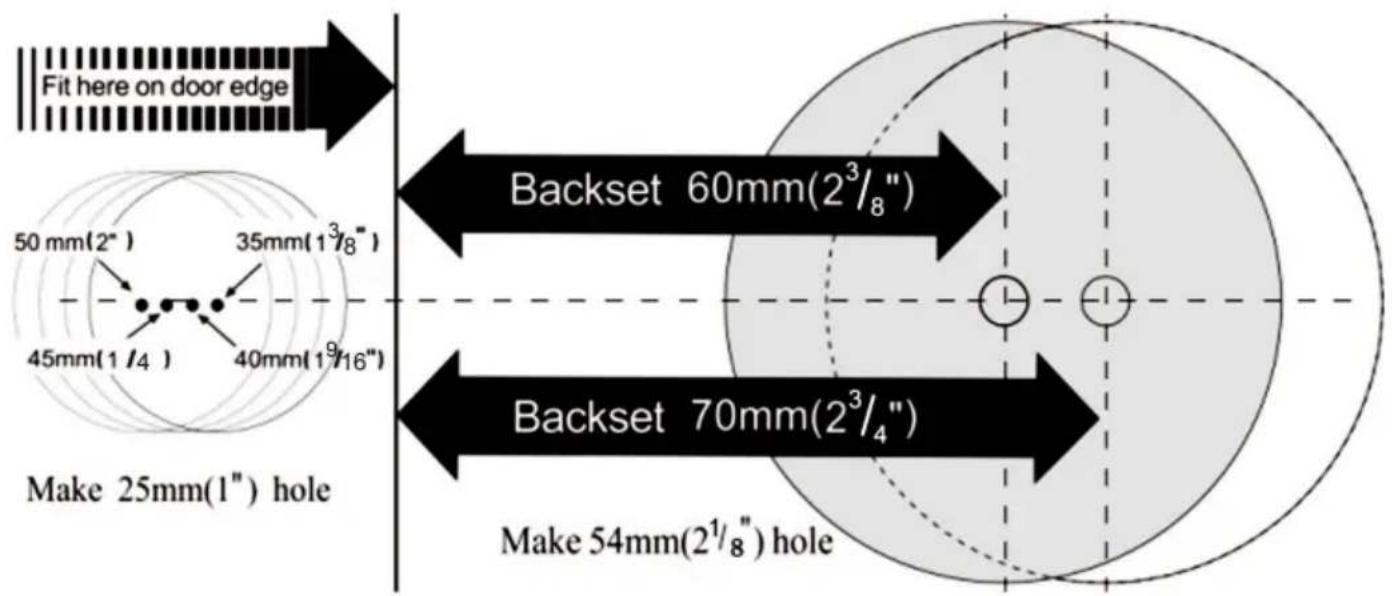

A: Vouw de sjabloon over de rand van de deur en markeer de locatie op 60 mm of 70 mm gaten.
B: Boor de gaten van 54mm en 25mm door de deur.
C: Knip een basis uit van 58x26x3mm.

2. INSTALLEER DE VERGRENDEL

Stel de grendel in op 60 mm of 70 mm, afhankelijk van de plaats van de slotgaten.

OPMERKING: De nok wordt volledig naar rechts geduwd voor een doornmaat van 70 mm.

(Houd tijdens de afstelling altijd twee tanden van de nok naar voren.)

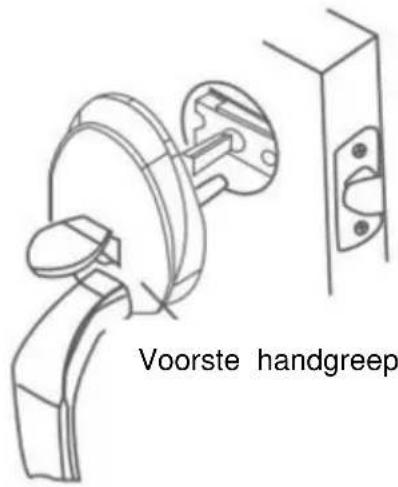

3. INSTALLEER HET EXTERIEURE HANDVATMECHANISME

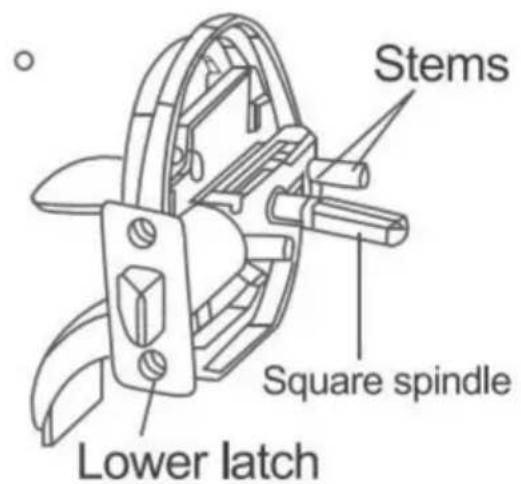

Plaats de voorste handgreep met stelen en vierkante spindel in de grendel zoals afgebeeld. Druk stevig tegen het deurvlak.

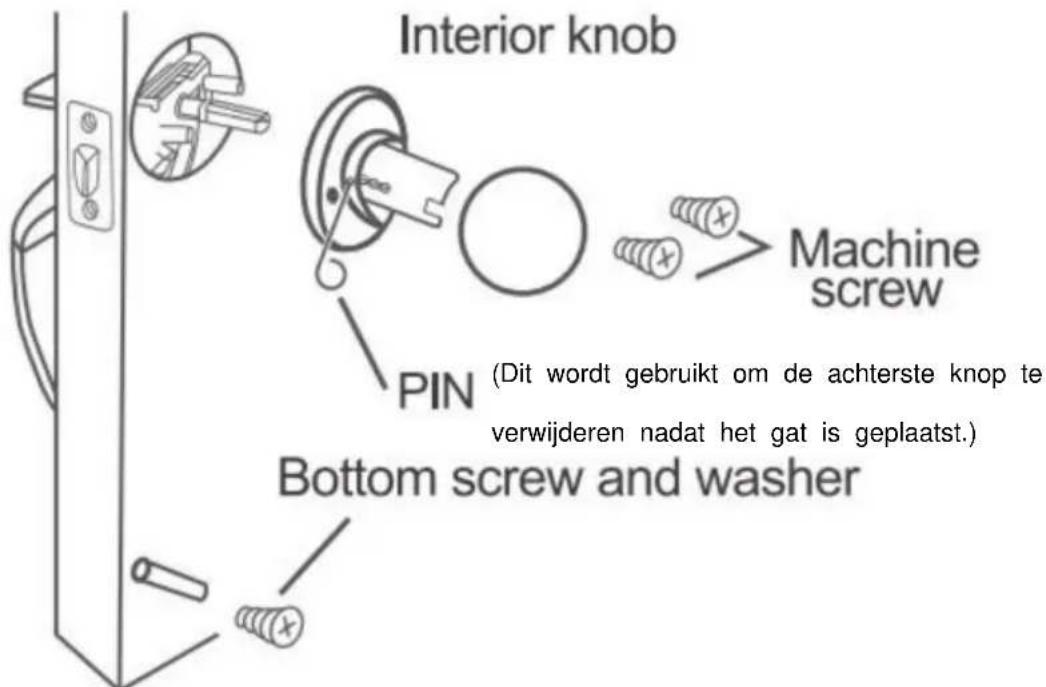

4. INSTALLEER DE INTERIEURKNOPPEN

Nadat de voorste handgreep op zijn plaats zit, installeert u de binnenknop en draait u de schroeven vast. Steek de schroef door de ring en in het onderste gat en draai deze stevig vas

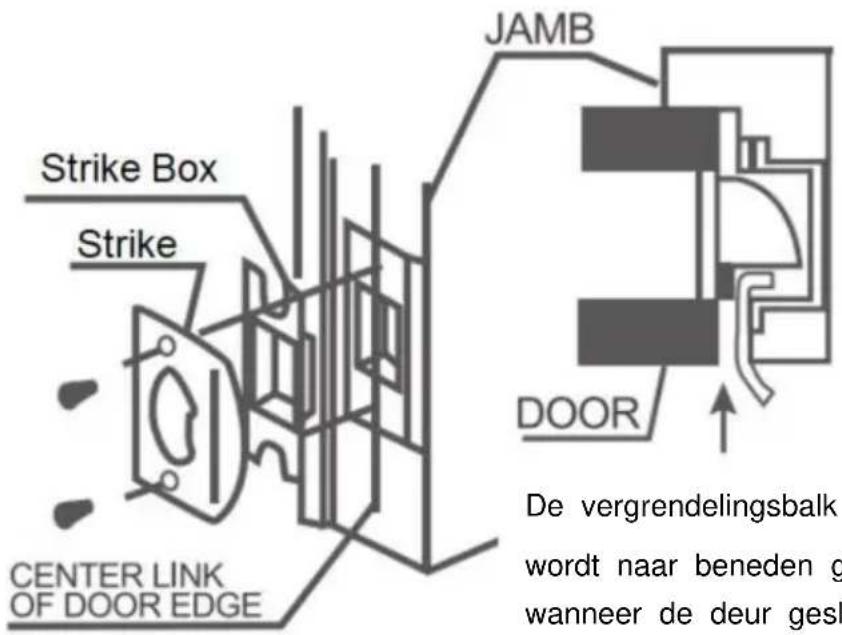

5. INSTALLEER DE SLAGSCHAKELAARS

De vergrendelingsbalk

wordt naar beneden gedrukt

wanneer de deur gesloten is.

ONDERHOUD

1. Sla niet met geweld om schade aan de grendel en het deurkozijn te voorkomen.
2. Als er vuil is, gebruik dan een droge doek om het te verwijderen, schrob niet met chemicaliën zoals afwasmiddel. Anders zal het de beschermende film van blootgestelde delen vernietigen en vervaging veroorzaken.
3. Periodiek (een half jaar of eens per jaar) of wanneer de sleutel niet soepel in en uit het sleutelgat gaat, kan er grafietpoeder (potloodpoeder) in het sleutelgat worden gedaan om het te smeren.
