Producttype	Deurgreep met slot
Model	20185-10B
Merk	Vevor
Kleur	Mat zwart
Materiaal	Metaal met matzwarte afwerking
Geschikte deurdikte	35 mm tot 44 mm (1-3/8" tot 1-3/4")
Sluitpenlengte	60 mm (2-3/8") en 70 mm (2-3/4")
Hartafstand (pasrij)	195 mm tot 224 mm (7-11/16" tot 8-13/16")
Gewicht	Ongeveer 1,2 kg
Stroomvoorziening	Geen (mechanisch)
Belangrijkste functies	Sleutelvergrendeling, binnen- en buitengreep
Veiligheid	Kleine onderdelen (verstikkingsgevaar); draag een veiligheidsbril tijdens de installatie
Onderhoud en reiniging	Reinig met een droge doek; gebruik geen chemicaliën; smeer met grafietpoeder
Onderdelen en repareerbaarheid	Vervangende sleutels (3 meegeleverd), schroeven, sluitpen, stootplaat, enz. Volledige kit beschikbaar
Algemene informatie	Elektronische garantie, technische ondersteuning online op www.vevor.com/support

Veelgestelde vragen - 20185-10B Vevor

Hoe installeer ik de deurgreep Vevor 20185-10B?

Volg de stappen in de handleiding: markeer de deur, boor gaten van 54 mm en 25 mm, installeer de sluitpen en stel deze in op 60 of 70 mm, bevestig vervolgens de voorste greep en de binnenknop. Draai de schroeven vast en installeer de stootplaten. Draag een veiligheidsbril.

Wat is de geschikte deurdikte?

Deze greep is ontworpen voor deuren met een dikte tussen 1-3/8" en 1-3/4", oftewel ongeveer 35 mm tot 44 mm.

Hoe stel ik de sluitpen af voor een deur van 60 mm of 70 mm?

Stel de sluitpen af door de nok volledig naar rechts te duwen voor een terugstelling van 70 mm. Houd altijd twee tanden van de nok naar voren tijdens het afstellen.

Wat te doen als de sleutel niet makkelijk draait?

Voeg grafietpoeder (potloodpoeder) toe in het sleutelgat om te smeren. Vermijd vloeibare smeermiddelen. Voer deze handeling elke zes maanden of eenmaal per jaar uit.

Hoe reinig en onderhoud ik de greep?

Gebruik een droge doek om vuil te verwijderen. Wrijf niet met chemicaliën zoals afwasmiddel, omdat dit de beschermende laag zou vernietigen en verkleuring zou veroorzaken.

Wat zijn de veiligheidsrisico's?

Dit product bevat kleine onderdelen die een verstikkingsgevaar kunnen opleveren bij inslikken. Houd ze buiten bereik van kinderen. Draag tijdens de installatie een veiligheidsbril en houd uw handen op afstand.

Hoeveel sleutels worden er meegeleverd?

De kit bevat 3 deursleutels, evenals alle benodigde schroeven en accessoires voor de installatie.

Kan ik deze greep gebruiken voor een binnendeur en buitendeur?

De greep is geschikt voor binnen- en buitendeuren, op voorwaarde dat de dikte binnen het aangegeven bereik valt. Voor buitengebruik, zorg ervoor dat de afwerking bestand is tegen weersinvloeden (model 20185-10B is mat zwart, ideaal voor binnengebruik).

Hoe neem ik contact op met de klantenservice?

Voor technische ondersteuning of vragen over de garantie, ga naar www.vevor.com/support. Daar vindt u een contactformulier en het elektronische garantiecertificaat.

Wordt de greep geleverd met alle benodigde accessoires?

Ja, de verpakking bevat: voorste greep, achterste knop, sluitpennen (2 maten), cilinder, rozet van de nachtschoot, stootplaten (2), slagdoos, schroeven (8), spie, sleutels (3), ring en gebruikershandleiding.

GEBRUIKSAANWIJZING 20185-10B Vevor

Knoppensets voor knoppen MODEL: 19985-SN / 20185-AC / 20185-10B

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR

TOUGH TOOLS, HALF PRICE

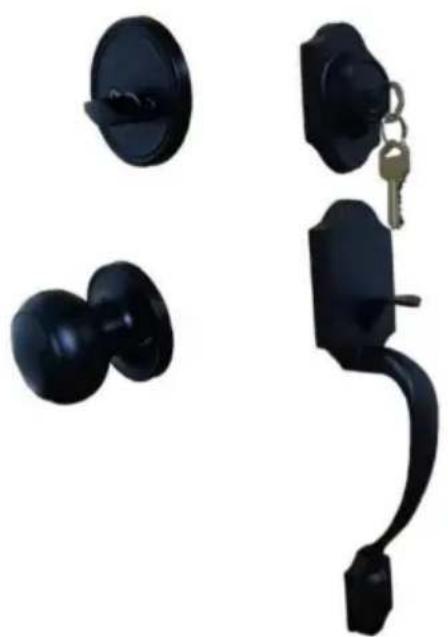

Knoppensets voor knoppen

MODEL: 19985-SN / 20185-AC / 20185-10B

OPMERKING: De getoonde afbeelding is alleen ter illustratie. Raadpleeg de kleur die u hebt gekocht.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren. Gevaar. Houd deze kleine onderdelen buiten bereik van kinderen!
2. Lees, begrijp en volg de instructies van de fabrikant van uw elektrisch gereedschap. Instructies voor veiligheid. Draag altijd een veiligheidsbril of oogbescherming voordat u montage en het starten van de bediening van het elektrische gereedschap. Houd altijd uw handen, gezicht, haar, losse kleding en lichaam op een veilige afstand van spindels en

snijgereedschappen. Houd de handgrepen van het gereedschap altijd stevig vast tijdens het gebruik.

Koppel het apparaat altijd los van de stroombron voordat u aanpassingen aanbrengt aan het elektrische gereedschap.

MODEL EN PARAMETERS

		20185-AC 20185-10B19985-SNModel
Kleur	Satijn nikkel	Antiek Koper Mat Zwart
Toepasselijkdeur Dikte	1-3/8"~1-3/4"
Lente van de grendel	2-3/8" en 2-3/4"
Steekrij (Deurhendel)	7-11/16" - 8-13/16"

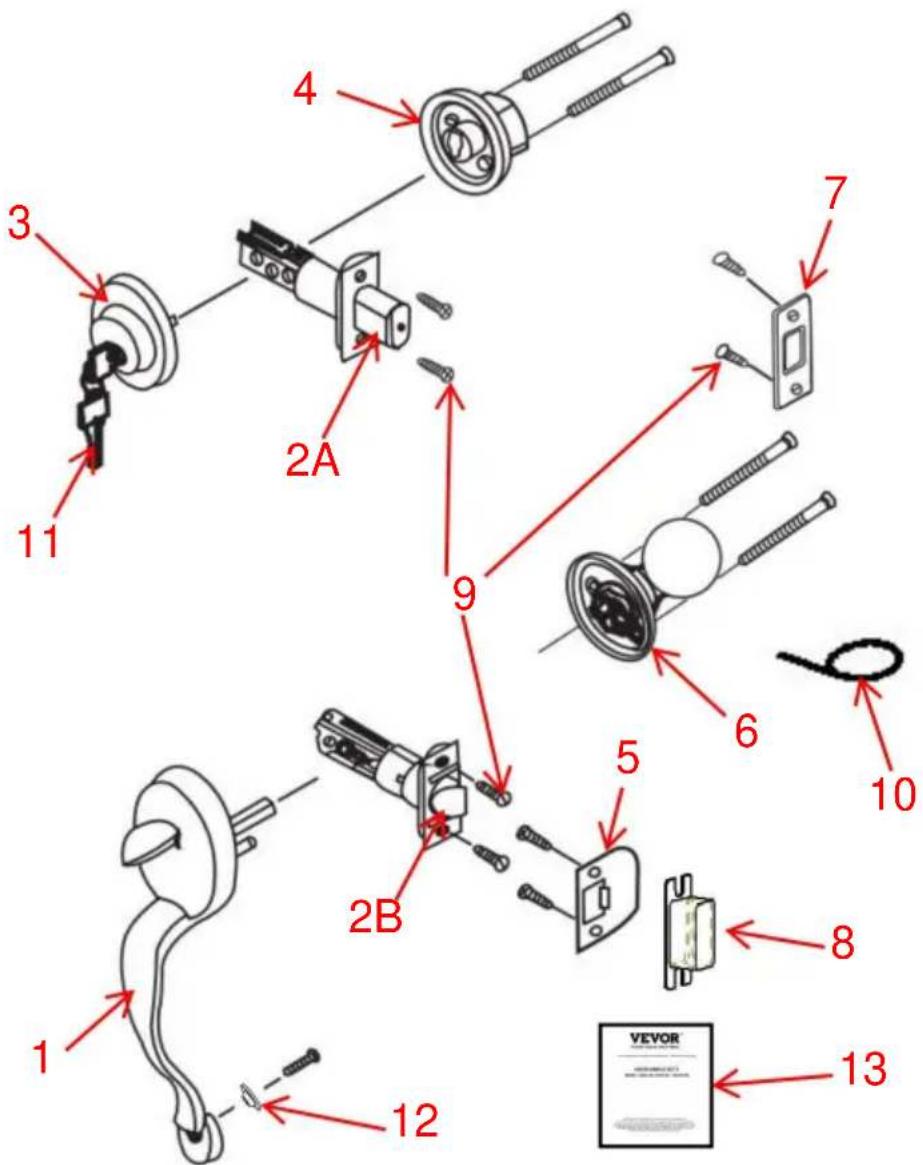

STRUCTUURDIAGRAM EN COMPONENTEN

Nee.	Naam en Hoeveelheid	Nee.	Naam en Hoeveelheid
1	Voorste handgreep x 1	2A	Vergrendeling A x 1
2B	Onderste grendel x 1	3	Cilinder x 1
4	Nachtschootrozet x 1	5	Sluitplaat x 1
6	Achterknop x 1	7	Sluitplaat x 1
8	Slagdoos x 1	9	Schroeven x 8
10	Pen x 1	11	Deursleutel x 3
12	Ring x 1	13	Gebruiksaanwijzing x 1

INSTALLATIE

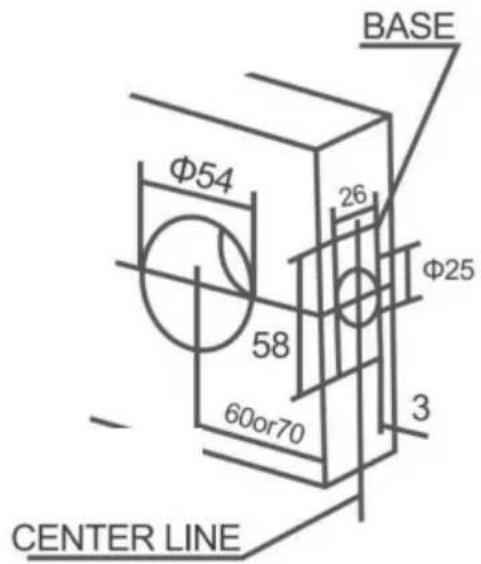

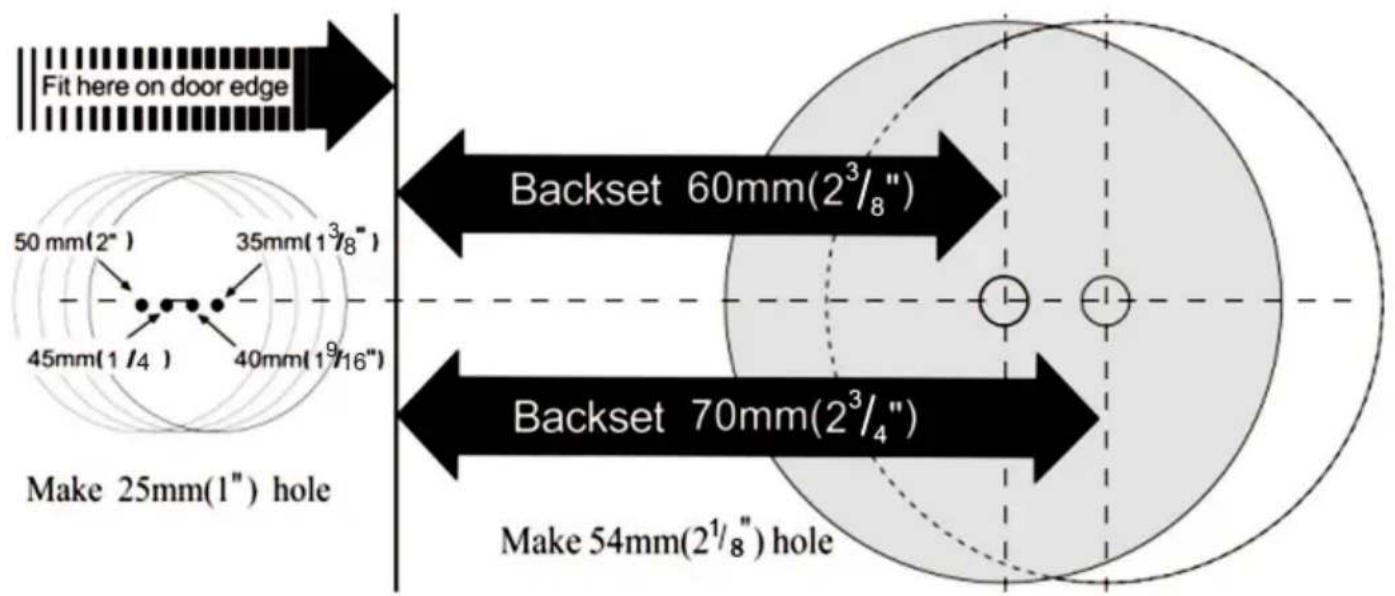

1. MARKEER DE DEUR EN BOORGATEN (Raadpleeg het bijgevoegde openingsdiagram.)

A: Vouw de sjabloon over de rand van de deur en markeer de locatie op 60 mm of 70 mm gaten. B: Boor de gaten van 54 mm en 25 mm door de deur. C: Knip een basis uit van 58 x 26 x 3 mm.

1. INSTALLEER DE VERGRENDEL

Stel de grendel in op 60 mm of 70 mm, afhankelijk van de plaats van de slotgaten.

OPMERKING: De nok wordt volledig maar rechts geduwd voor een doornmaat van 70 mm. (Houd tijdens de afstelling altijd twee tanden van de nok zichtbaar.)

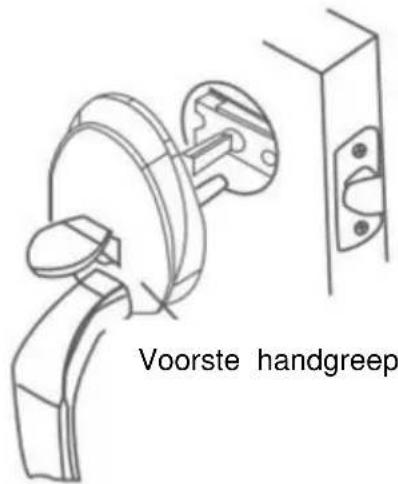

3. INSTALLEER HET EXTERIEURE HANDVAT MECHANISME

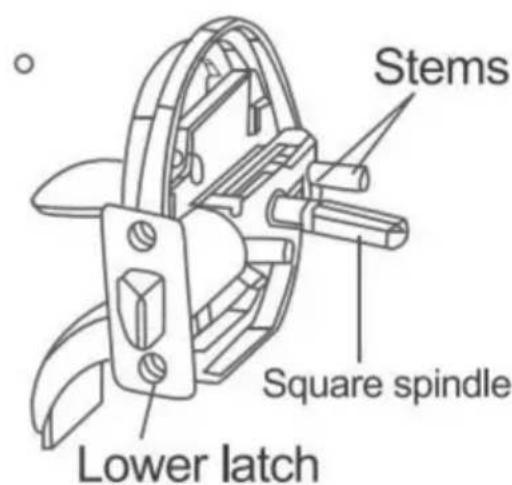

Plaats de voorste handgreep met stelen en vierkante spindel in de grendel zoals afgebeeld. Druk stevig tegen het deurvlak.

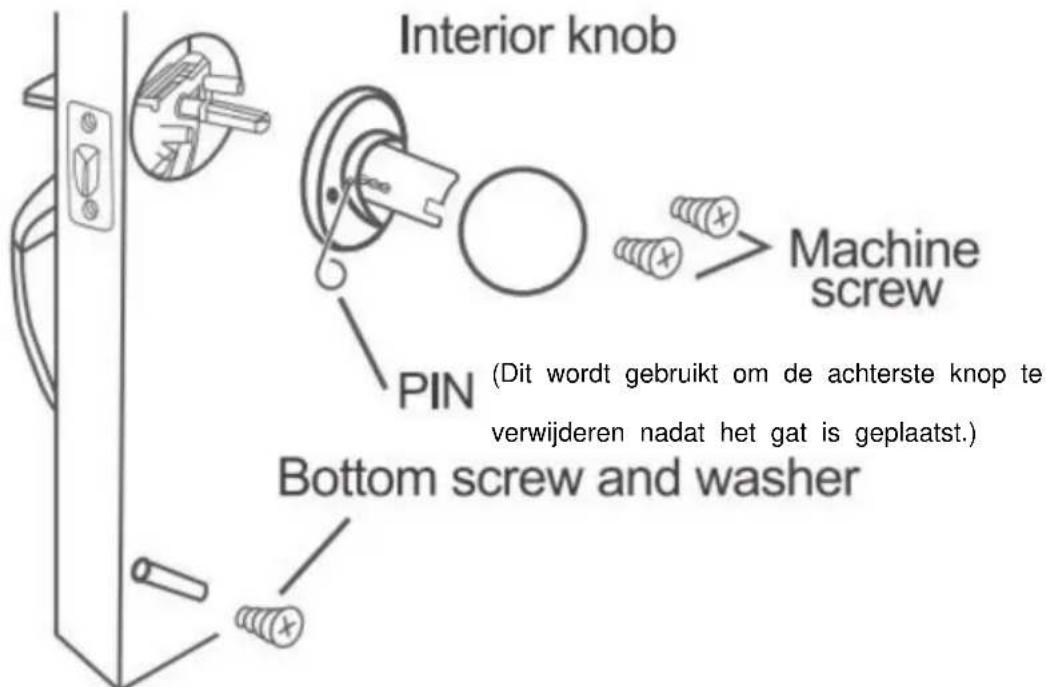

4. INSTALLEER DE INTERIEURKNOPPEN

Nadat de voorste handgreep op zijn plaats zit, installeert u de binnenknop en draait u de schroeven vast. Steek de schroef door de ring en in het onderste gat en draai deze stevig vast.

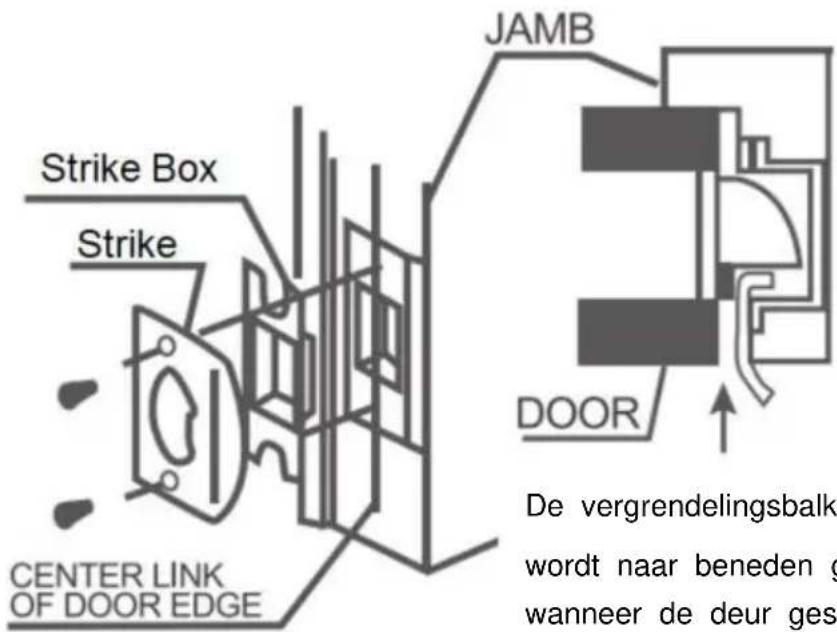

5. INSTALLEER DE SLAGSCHAKELAARS

De vergrendelingsbalk wordt naar beneden gedrukt wanneer de deur gesloten is.

ONDERHOUD

1. Sla niet met geweld om schade aan de grendel en het deurkozijn te voorkomen.
2. Als er vuil is, gebruik dan een droge doek om het te verwijderen, schrob niet met chemicaliën zoals afwasmiddel. Anders zal het de beschermende film van blootgestelde delen vernietigen en verkleuring veroorzaken.
3. Periodiek (een halfjaar of eens per jaar) of wanneer de sleutel niet soepel in en uit het sleutelgat gaat, kan er grafietpoeder (potloodpoeder) in het sleutelgat worden gedaan om het te smeren.
