20185-10B - Poignée de porte Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poignée de porte avec serrure
Modèle	20185-10B
Marque	Vevor
Couleur	Noir mat
Matériau	Métal avec finition noire mate
Épaisseur de porte compatible	35 mm à 44 mm (1-3/8" à 1-3/4")
Longueur du loquet	60 mm (2-3/8") et 70 mm (2-3/4")
Entraxe (rangée de pas)	195 mm à 224 mm (7-11/16" à 8-13/16")
Poids	Environ 1,2 kg
Alimentation	Aucune (mécanique)
Fonctions principales	Verrouillage par clé, poignée intérieure et extérieure
Sécurité	Petites pièces (risque d'étouffement) ; porter des lunettes de protection lors de l'installation
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques ; lubrifier avec de la poudre de graphite
Pièces détachées et réparabilité	Clés de rechange (3 fournies), vis, loquet, gâche, etc. Kit complet disponible
Informations générales	Garantie électronique, assistance technique en ligne sur www.vevor.com/support

FOIRE AUX QUESTIONS - 20185-10B Vevor

Comment installer la poignée de porte Vevor 20185-10B ?

Suivez les étapes dans la notice : marquez la porte, percez des trous de 54 mm et 25 mm, installez le loquet en ajustant à 60 ou 70 mm, puis fixez la poignée avant et le bouton intérieur. Serrez les vis et installez les gâches. Portez des lunettes de protection.

Quelle est l'épaisseur de porte compatible ?

Cette poignée est conçue pour des portes d'épaisseur comprise entre 1-3/8" et 1-3/4", soit environ 35 mm à 44 mm.

Comment régler le loquet pour une porte de 60 mm ou 70 mm ?

Ajustez le loquet en poussant la came complètement vers la droite pour un recul de 70 mm. Gardez toujours deux dents de la came vers l'avant pendant le réglage.

Que faire si la clé ne tourne pas facilement ?

Ajoutez de la poudre de graphite (poudre de crayon) dans le trou de serrure pour lubrifier. Évitez les lubrifiants liquides. Effectuez cette opération tous les six mois ou une fois par an.

Comment nettoyer et entretenir la poignée ?

Utilisez un chiffon sec pour enlever la saleté. Ne frottez pas avec des produits chimiques comme du liquide vaisselle, car cela détruirait le film protecteur et provoquerait une décoloration.

Quels sont les risques de sécurité ?

Ce produit contient de petites pièces pouvant présenter un risque d'étouffement en cas d'ingestion. Gardez-les hors de portée des enfants. Lors de l'installation, portez des lunettes de sécurité et maintenez vos mains à distance.

Combien de clés sont fournies ?

Le kit comprend 3 clés de porte, ainsi que toutes les vis et accessoires nécessaires à l'installation.

Puis-je utiliser cette poignée sur une porte d'intérieur et d'extérieur ?

La poignée est adaptée pour les portes intérieures et extérieures, à condition que l'épaisseur soit comprise dans la plage indiquée. Pour une utilisation extérieure, assurez-vous que la finition résiste aux intempéries (le modèle 20185-10B est en noir mat, idéal pour usage intérieur).

Comment contacter le service client ?

Pour toute assistance technique ou question sur la garantie, rendez-vous sur www.vevor.com/support. Vous y trouverez un formulaire de contact et le certificat de garantie électronique.

La poignée est-elle livrée avec tous les accessoires nécessaires ?

Oui, le colis contient : poignée avant, bouton arrière, loquets (2 tailles), cylindre, rosace de pène dormant, gâches (2), boîte de frappe, vis (8), broche, clés (3), rondelle et manuel d'utilisation.

MODE D'EMPLOI 20185-10B Vevor

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier soignement lorsque vous passez une commande chez nous si vous économiqueise réellement la moitié par rapport aux grandes marques.

VEVOR

TOUGH TOOLS, HALF PRICE

POIGNÉES À BOUTON

MODELE:19985-SN/20185-AC/20185-10B

REMARQUE : l'illustration est fournie à titre d'illustration uniquement. Veuillez vous reférer à la couleur que vous avez achetée.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vou avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter: Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous aveçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SECURITÉ

1. Ce produit contient de petites pieces. En cas d'ingestion, il peut partager un risque d'étouffement. Danger. Gardez ces petites pieces hors de portée des enfants!
2. Lisez, comprendez et suivez les instructions du fabricant de votre outil électrique. consignes de sécurité. Portez toujours des lunettes de sécurité ou des lunettes de protection avant assemblage et mise en marche de l'outil électrique. Gardez toujours les mains, visage, cheveux, vêtements amples et corps à une distance sécuritaire des broches et outils de coupe. Maintenez toujours fermement les poignées des outils pendant leur fonctionnement. Débranchez toujours l'appareil de la source d'alimentation avant de régler les outils électriques.

MODELE ET PARAMÉTRES

		20185-AC 20185-10B19985-SNModèle
Couleur	Nickel satiné	Cuivre antique noir	mat
Porte applicable Épaisseeur	1-3/8"~1-3/4"
Longueur du loquet	2-3/8" et 2-3/4"
Rangée de pas (poignée de porte)	7-11/16"-8-13/16"

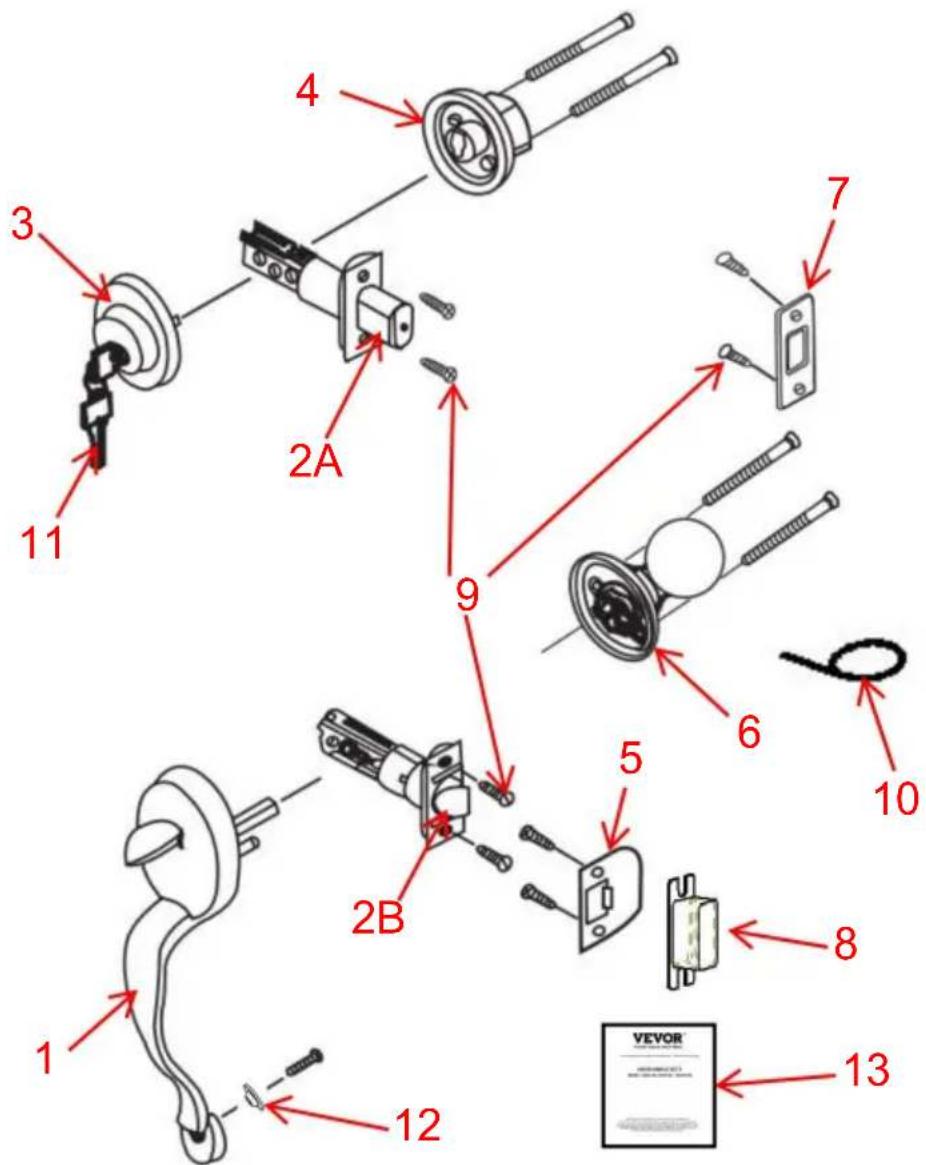

SCHEMA DE STRUCTURE ET COMPOSANTS

Non.	Nom et quantité	Non.	Nom et quantité
1	Poignée avant x 1	2A	Loquet A x 1
2B	Loquet inférieur x 1	3	Cylindre x 1
4	Rosace de pène dormant x 1	5	Gâche x 1
6	Bouton arrière x 1	7	Gâche x 1
8	Boîte de frappe x 1	9	Vis x 8
10	Broche x 1	11	Clé de porte x 3
12	Rondelle x 1	13	Manuel d'utilisation x 1

INSTALLATION

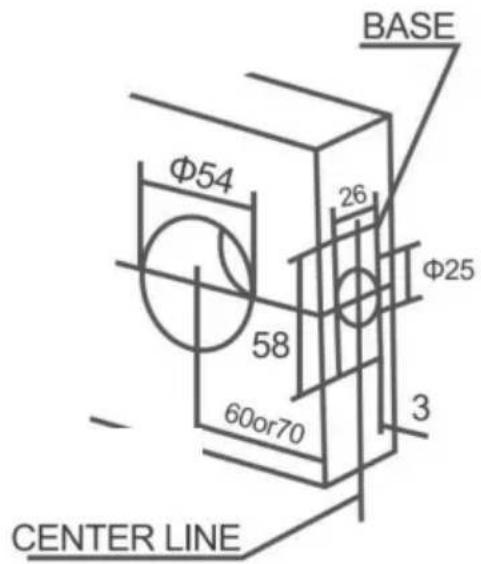

1. MARQUEZ LA PORTE ET PERCEZ LES TROUS (Veuillez vous reférer au schéma d'ouverture ci-joint.)

A: Pliez le gabarit sur le bord de la porte et marquez l'emplacement à 60 mm ou 70 mm de trough.
B: Percez les trous de 54mm et 25mm a travers la porte.
C: Découpez une base de 58x26x3mm.

1. INSTALLER LE LOQUET

Selon l'emplacement des trous de verrouillage, ajustez le loquet à 60 mm ou 70 mm.

REMARQUE: la came est poussee complètement vers la droite pour un recul de 70~mm . (Pendant le réglage, gardez toujours deux dents de la came vers l'avant.)

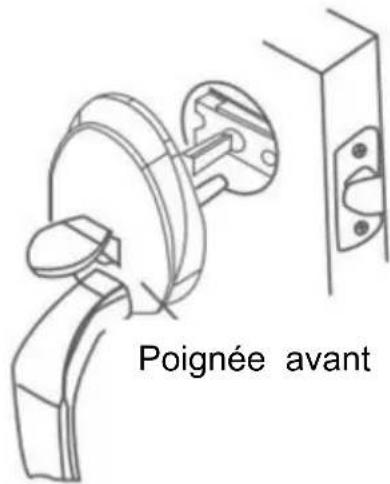

1. INSTALLER LE MÉCANISME DE POIGNÉE EXTÉRIÉURE

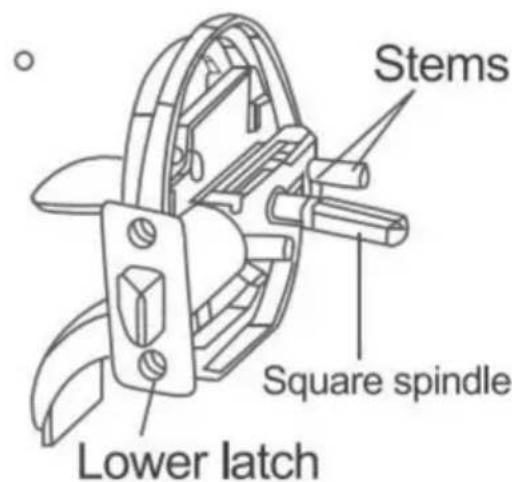

Placez la poignée avant avec les tiges et la tige carrée dans le loquet comme indiqué. Appuyez fermement contre la façade de la porte.

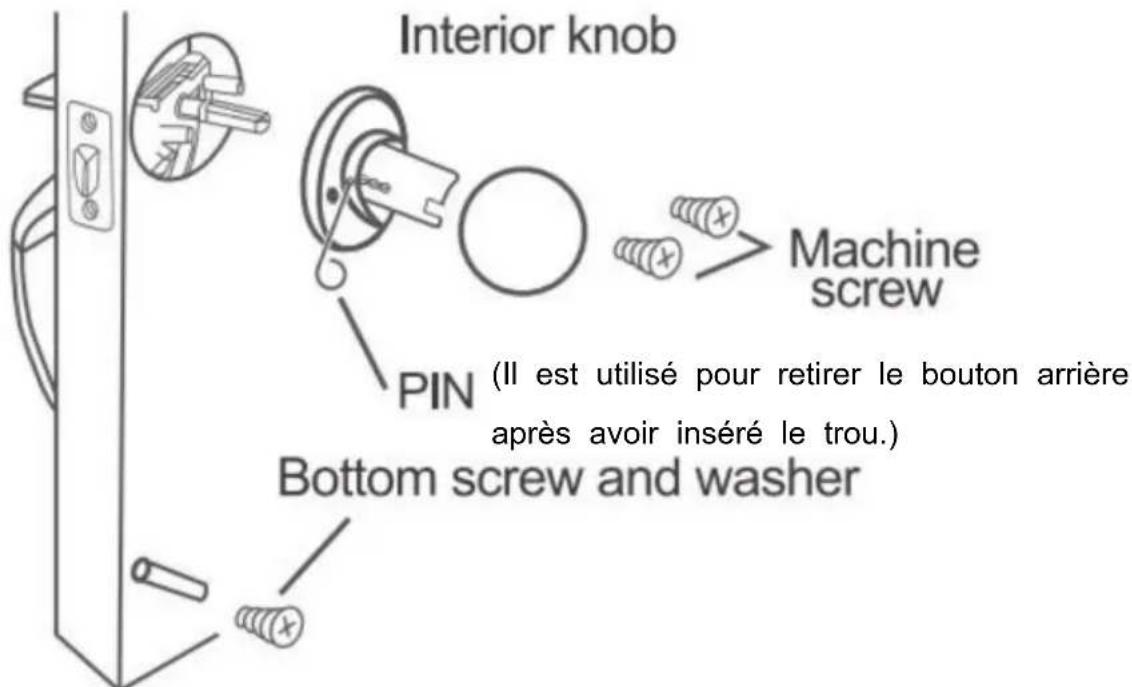

1. INSTALLER LES BOUTONS INTÉRIÉURS

Une fois la poignée avant en place, installez le bouton interieur et serrez les vis. Insérez la vis dans la rondelle et dans le trou inférieur, serrez fermement.

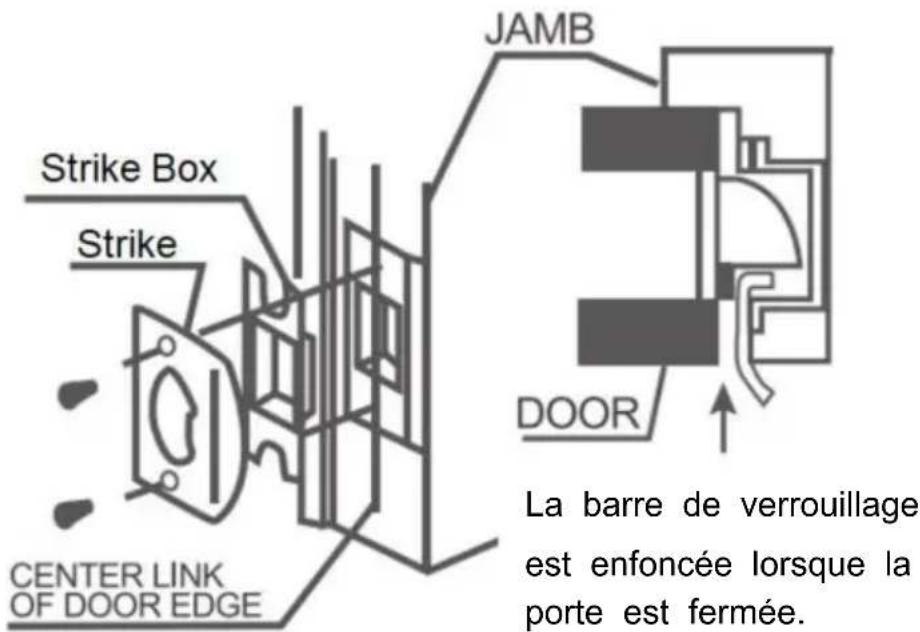

5. INSTALLER LES GREVES

ENTRETIEN

1. Ne frappez pas avec force pour éviter d'endommager le loquet et le cadre de la porte.
2. S'il y a de la saleté, utilisez un chiffon sec pour l'enlever, ne frottez pas avec des produits chimiques tels que du liquide vaisselle. Sinon, cela détruirait le film protecteur des parties exposées et provoquerait une décoloration.
3. Périodiquement (tous les six mois ou une fois par an) ou lorsque la clé n'est pas insérée et retiree en douceur, de la poudre de graphite (poudre de crayon) peut etre ajoutee dans le trou de serrure pour lubrifier.

Fabricant: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

REprésentANT DE LA CE: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

REprésentANT AU ROYAUME-UNI: YH CONSULTING LIMITED.

Importé aux États-Unis : Sanven Technology Ltd.
